电路理论基础单选

电子电路基础知识--测试第一篇电子电路基础知识一、判断题（正确的打√，错误的打×）1、射极输出器不具有电压放大作用。

（√）2、普通二极管反向击穿后立即损坏，因为击穿是不可逆的。

（√）3、在三种功率放大电路中，效率最高是的甲类功放。

（×）说明：效率最高是的乙类功放.4、逻辑电路中“1”比“0”大。

（×）说明：逻辑电路中“1”与“0”不存在大小之分。

5、石英晶体振荡器的主要优点是振荡频率稳定性高。

（√）6、直流放大器只能放大直流信号。

（√）7、在基本放大电路中，若静态工作点选择过高，容易出现饱和失真。

（√）8、振荡器的负载变动将影响振荡频率稳定性（×）9、直流放大器是放大直流信号的，它不能放大交流信号（√）10、差动放大器如果注意选择元件，使电路尽可能对称，可以减小零点漂移（√）11、放大器具有正反馈特性时，电路必然产生自激振荡（×）12、多级放大器的通频带比组成它的各级放大器的通频带窄，级数愈少，通频带愈窄（×）说明：级数愈少，通频带愈宽。

13、晶体三极管的发射区和集电区是由同一类型半导体构成的，所以e极和c极可以互换使用（×）14、在外电场作用下，半导体中同时出现电子电流和空穴电流。

（×）15、少数载流子是自由电子的半导体称为P型半导体。

（×）16、晶体二极管击穿后立即烧毁。

（×）17、用万用表测二极管正向电阻，插在万用表标“+”号插孔的测试棒（通常是红色棒）所连接的二极管的管脚是二极管正极，另一为负极。

（×）18、晶体三极管的发射区和集电区是由同一类半导体（P型或N型）构成的，所以极e和c极可以互换使用。

（×）19、PNP三极管处于截止状态时，发射结正偏（×）20、晶体三极管具有能量放大功能。

（×）21、当集电极电流值大于集电极最大允许时，晶体三极管一定损坏。

电路基础试题及答案一、单项选择题（每题2分，共20分）1. 在电路中，电流的参考方向可以任意选择，但必须保持一致。

（）A. 正确B. 错误答案：A2. 欧姆定律适用于（）。

A. 纯电阻电路B. 纯电感电路C. 纯电容电路D. 所有电路答案：A3. 电路中的功率因数是指（）。

A. 电压与电流的相位差B. 电压与电流的有效值之比C. 电压与电流的瞬时值之比D. 电压与电流的幅值之比答案：D4. 理想电压源与理想电流源不能直接并联或串联。

（）A. 正确B. 错误答案：A5. 电路中两点间的电压是标量，因此电压没有方向。

（）A. 正确B. 错误答案：B6. 电路中的电感元件对电流的变化有阻碍作用，这种作用称为（）。

A. 电感B. 电阻C. 电容D. 阻抗答案：A7. 在交流电路中，电容器的阻抗与频率的关系是（）。

A. 阻抗与频率成正比B. 阻抗与频率成反比C. 阻抗与频率无关D. 阻抗与频率的平方成正比答案：B8. 电路中的瞬态过程是指电路在（）。

A. 稳态运行时B. 初始启动时C. 负载变化时D. 电源变化时答案：B9. 电路中的最大功率传输条件是（）。

A. 负载阻抗等于源阻抗B. 负载阻抗等于源阻抗的共轭C. 负载阻抗等于源阻抗的倒数D. 负载阻抗等于源阻抗的平方答案：B10. 电路中的谐振频率是指电路的（）。

A. 阻抗最大时的频率B. 阻抗最小时的频率C. 相位差为零时的频率D. 相位差为180度时的频率答案：B二、填空题（每题2分，共20分）1. 电路中的基尔霍夫电压定律表明，任何闭合回路中电压之和等于______。

答案：零2. 电路中的基尔霍夫电流定律表明，任何节点处电流之和等于______。

答案：零3. 电路中的戴维宁等效电路由一个______和内阻组成。

答案：电压源4. 电路中的诺顿等效电路由一个______和内阻组成。

答案：电流源5. 电路中的串联谐振频率可以通过公式______计算得出。

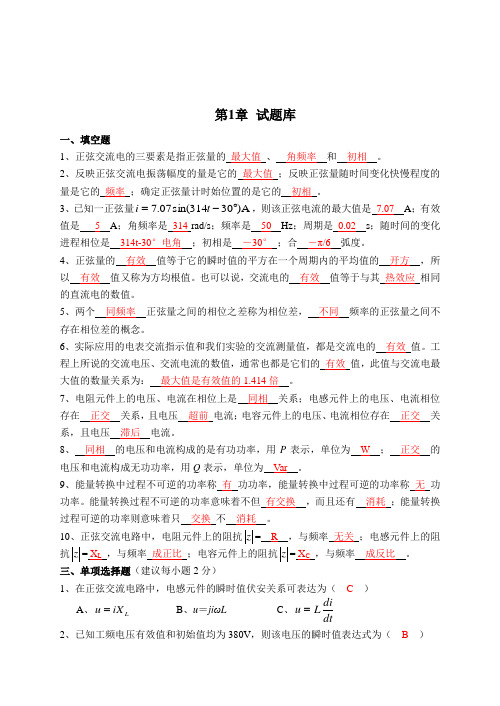

第1章 试题库一、填空题1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。

2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 。

3、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 7.07 A ；有效值是 5 A ；角频率是 314 rad/s ；频率是 50 Hz ；周期是 0.02 s ；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度。

4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ，所以 有效 值又称为方均根值。

也可以说，交流电的 有效 值等于与其 热效应 相同的直流电的数值。

5、两个 同频率 正弦量之间的相位之差称为相位差， 不同 频率的正弦量之间不存在相位差的概念。

6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的 有效 值。

工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效 值，此值与交流电最大值的数量关系为： 最大值是有效值的1.414倍 。

7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系，且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系，且电压 滞后 电流。

8、 同相 的电压和电流构成的是有功功率，用P 表示，单位为 W ； 正交 的电压和电流构成无功功率，用Q 表示，单位为 Var 。

9、能量转换中过程不可逆的功率称 有 功功率，能量转换中过程可逆的功率称 无 功功率。

能量转换过程不可逆的功率意味着不但 有交换 ，而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 。

10、正弦交流电路中，电阻元件上的阻抗z = R ，与频率 无关 ；电感元件上的阻抗z = X L ，与频率 成正比 ；电容元件上的阻抗z = X C ，与频率 成反比 。

电路基础试题及答案解析一、单项选择题（每题2分，共10分）1. 电路中，电流流过电阻时，其两端的电压与电流的比值称为电阻的（）。

A. 阻值B. 电导C. 电阻率D. 电势差答案：A2. 欧姆定律表明，在电路中，电阻两端的电压与流过电阻的电流成正比，其比例系数是（）。

A. 电势差B. 电导C. 阻值D. 电阻率答案：C3. 电路中的功率因数是指（）。

A. 电压与电流的相位差B. 电压与电流的乘积C. 电压与电流的比值D. 电压与电流的相位差余弦值答案：D4. 在交流电路中，纯电阻电路的功率因数为（）。

A. 0B. 0.5C. 1D. -1答案：C5. 电路中，电容器的阻抗与频率的关系是（）。

A. 正比B. 反比C. 无关D. 先增后减答案：B二、填空题（每题2分，共10分）1. 电路中，电阻的单位是欧姆，用符号Ω表示，1Ω等于1伏特/安培。

2. 电路中，电感的单位是亨利，用符号H表示，1H等于1伏特·秒/安培。

3. 电路中，电容的单位是法拉，用符号F表示，1F等于1库仑/伏特。

4. 电路中，交流电的有效值是指其瞬时值的平方的平均值的平方根。

5. 电路中，三相电路的星形接法是指三个相线首尾相连，形成一个闭合的星形。

三、计算题（每题10分，共20分）1. 已知电路中电阻R=10Ω，电流I=2A，求电阻两端的电压U。

解析：根据欧姆定律，U=IR，代入数值计算得U=10Ω×2A=20V。

答案：20V2. 已知电路中电容器C=2μF，电压U=5V，求电容器的充电时间常数τ。

解析：电容器的充电时间常数τ由公式τ=RC计算，代入数值计算得τ=2×10^-6F×10Ω=20×10^-6s。

答案：20×10^-6s四、简答题（每题5分，共10分）1. 简述电路中串联和并联电阻的特点。

解析：在串联电路中，总电阻等于各个电阻之和，电流在各个电阻上相等；在并联电路中，总电阻的倒数等于各个电阻倒数之和，电压在各个电阻上相等。

电路基础试题及答案一、判断题1、选择参考点不同时，电路中其余各点的电位不同，这就是电位的相对性。

(V )2、电流的方向是指正电荷定向移动的方向。

(V )3、世界各国使用的交流电都是一样的50Hz、220V0( X )4、通路是指电路各部分连接成闭合的电路。

( V)5、在串联电路中,阻值越大的电阻,其两端分得的电压越小。

( X )6、1kWh单位表示1kW的用电器在额定情况下1h内所消耗的功率。

(X )7、有一个100Q的负载要想从内阻为50Q的电源获得最大功率，采用一个相同的100Q ( X8、电路中任意两个结点之间连接的电路统称为支路。

( X )9、电容在直流稳态电路中相当于开路。

( V)10、一个实际电源即可用实际电压源也可用实际电流源来等效。

( V)11、电功率也称功率，是指单位时间内电路产生或消耗的电能，基本单位是W o( V )12、电容器和电感器只进行能量转换,所以说它们是贮能元件。

( V)13、变压器两侧的电压有效值与两侧绕组的匝数成正比。

( V)14、实用中的任何一个两孔插座对外都可视为一个有源二端网络。

( V )15、正弦量的三要素是指它的最大值、角频率和初相位。

( V)16、220V 60W灯泡,若接在110V的电源上能正常发光。

(X )17、在三相四线制供电系统中，规定中性线上可以安装开关和熔断器。

( X )18、负载星形连接时，相电压等于线电压，相电流不等于线电流。

( X )19、RLC串联电路谐振时阻抗最大。

(X )20、R-C串联电路，VI、V2的读数分别是30V、40V,则V的读数为10V0( X )21、选择参考点不同时，电路中某两点的电压相同。

( V )22、我们规定正电荷定向移动的方向为电流的方向。

( V )23、我国使用的交流电频率为60Hz。

( X )24、断路是指电路各部分连接成闭合的电路。

( X )25、电阻并联，总的阻值变小且小于最小的阻值。

( V )26、“度(千瓦时)”是电功率的单位。

电路基础模拟考试题含参考答案一、单选题（共60题，每题1分，共60分）1、不允许把()以上的照明灯作为机床的局部照明中。

A、36VB、40VC、50VD、以上皆正确正确答案：A2、三极管各管脚的电流分配关系是()。

A、Ie=Ib+IcB、Ib=Ie+IcC、Ic=Ib+IeD、以上皆正确正确答案：A3、低电压单相触电、两相触电会造成()。

A、电击B、电伤C、无法确定D、以上皆正确正确答案：C4、周期和频率之间有()关系。

A、倒数B、乘数C、被除数D、以上皆正确正确答案：A5、通常()是一种严重事故,应尽力预防。

A、开路B、闭路C、回路D、短路正确答案：D6、“”的灯泡接入的电路中,通过灯丝的实际电流是()。

A、2;B、0.25。

C、0.5;D、1;正确答案：B7、电流的大小用电流强度来表示,其数值等于单位时间内穿过导体横截面的()代数和。

A、电量(电荷)B、电流强度C、功率D、电流正确答案：A8、一只电阻阻值为4Ω,另一只为8Ω,把两电阻串联起来,其电阻值为()。

A、4ΩB、12ΩC、9ΩD、以上皆正确正确答案：B9、要在220V交流电电路中接入一个电容器,其工作电压应取()。

A、220VB、25OVC、400VD、1000V正确答案：C10、单相桥式全波整流电路,使用个二极管()。

A、2B、6C、4D、以上皆正确正确答案：C11、万用表不能直接用来测量()。

A、电阻B、电流C、电功率D、电压正确答案：C12、周期T和频率f三者之间的关系正确的为()。

A、T=fB、T与f无关C、T=1/f正确答案：C13、交流电变化得越快,说明交流电的周期()。

A、无法判断B、越大C、越小正确答案：C14、相量只能表示交流电的有有效值(或最大值)和()。

A、初相位B、相位C、频率正确答案：A15、为了保证连接导线的机械高度,导线的截面积最小不低于()平方毫米。

A、1.0B、0.5C、2.0D、0.1正确答案：B16、并联电阻的等效电阻,它的倒数等于各支路电阻倒数()。

判断题 1. 单一电感元件的正弦交流电路中，消耗的有功功率比较小。

(A) 对 (B) 错2. 几个电容元件相串联，其电容量一定增大。

(A) 对 (B) 错3. 电抗和电阻的概念相同，都是阻碍交流电流的因素。

(A) 对 (B) 错4. 实用中的任何一个两孔插座对外都可视为一个有源二端网络。

(A) 对 (B) 错5. 回路电流法只要求出回路电流，电路最终求解的量就算解出来了。

(A) 对 (B) 错6. 弥尔曼定理可适用于任意结点电路的求解。

(A) 对 (B) 错7. 回路电流法是只应用基尔霍夫第二定律对电路求解的方法。

(A) 对 (B) 错8. 支路电流法和回路电流法都是为了减少方程式数目而引入的电路分析法。

(A) 对 (B) 错9. 负载上获得最大功率时，说明电源的利用率达到了最大。

(A) 对 (B) 错10 理想电压源和理想电流源可以等效互换。

.(A) 对 (B) 错11 从电压、电流瞬时值关系式来看，电感元件属于动态元件。

.(A) 对 (B) 错12 电压和电流计算结果得负值，说明它们的参考方向假设反了。

.(A) 对 (B) 错13 应用基尔霍夫定律列写方程式时，可以不参照参考方向。

.(A) 对 (B) 错14 电流由元件的低电位端流向高电位端的参考方向称为关联方向 .(A) 对 (B) 错15 电压、电位和电动势定义式形式相同，所以它们的单位一样。

.(A) 对 (B) 错16 集总参数元件的电磁过程都分别集中在各元件内部进行。

.(A) 对 (B) 错17 应用结点电压法求解电路，自动满足基尔霍夫第二定律。

.(A) 对 (B) 错18 回路电流是为了减少方程式数目而人为假想的绕回路流动的电流。

.(A) 对 (B) 错19 电阻元件上只消耗有功功率，不产生无功功率。

.(A) 对 (B) 错20 无功功率的概念可以理解为这部分功率在电路中不起任何作用。

.(A) 对 (B) 错21 正弦量的三要素是指它的最大值、角频率和相位。

1：三个电阻元件的一端连接在一起，另一端分别接到外部电路的三个节点的连接称（）连接。

1.星形2.角形3.串形2：提高功率因数的原则是补偿前后（）不变。

1.P2.U3.P U3：以（）为待求量，利用基尔霍夫定律列出各节点电压方程式，进而求解电路响应的方法叫节点电压或电位法。

1.电流2.节点电压3.电阻4：节点电压法适用于支路数较（）但节点数较少的复杂电路。

1.多2.少3.复杂5：阻值不随其两端电压或电流数值变化的电阻叫（）电阻。

1.线性2.非线性3.非线性时变6：角频率越小，正弦量变化越（）。

1.快2.慢3.大7：电路中某点的电位大小是（）的量1.绝对2.相对3.常量8：以支路电流为未知量，根据基尔霍夫两定律列出必要的电路方程，再求解各支路电流的方法，称支路（）法。

1.电流2.电压3.电阻9：（）接电容可以提高功率因数。

1.串2.并3.混10：电感上无功功率是指吸收电能转换成（）能的功率。

1.电2.磁3.化学11：电气设备开路运行时（）。

1.电流无穷大2.电压为零3.电流为零12：通过改变串联电阻的大小得到不同的输出（）。

1.电流2.电压3.电流和电压13：并联的负载电阻越多（负载增加），则总电阻越（）。

1.大2.小3.不定14：电压的单位是（）。

1.欧姆2.千安3.伏特15：电动势只存在于（）内部。

1.电源2.负载3.电阻回路电流法适用于（）数较多但网孔数较少的复杂电路。

1.回路2.节点3.支路2：各种电气设备的工作电压应（）该设备额定电压值。

1.大于2.小于3.等于3：关联参考方向是电流、电压参考方向（）。

1.一致2.相反3.正交4：电感上无功功率是指吸收电能转换成（）能的功率。

1.电2.磁3.化学5：在负载的额定电压低于电源电压的情况下，通常需要与负载（）联一个电阻，以降落一部分电压。

1.串2.并3.混6：时间常数τ越大，充放电速度越（）。

1.快2.慢3.稳7：为了限制负载中过大的电流，将负载（）联一个限流电阻。

电气基础知识单选题100道(含答案)1. 电路中电流的大小是由（）决定的。

A. 电阻B. 电压C. 电源D. 电感答案：B。

根据欧姆定律I=U/R，电流大小由电压和电阻共同决定，但主要是由电压决定，因为在电阻一定的情况下，电压越大，电流越大。

2. 电阻的单位是（）。

A. 伏特B. 安培C. 欧姆D. 法拉答案：C。

电阻的单位是欧姆。

3. 1 伏特等于（）毫伏。

A. 10B. 100C. 1000D. 10000答案：C。

1 伏特等于1000 毫伏。

4. 一个电阻为10Ω的导体，通过它的电流为2A，则该导体两端的电压为（）V。

A. 5B. 10C. 20D. 40答案：C。

根据欧姆定律U=IR，U=2×10=20V。

5. 电容的单位是（）。

A. 亨利B. 欧姆C. 法拉D. 伏特答案：C。

电容的单位是法拉。

6. 一个电容为10μF 的电容器，两端加上100V 的电压，则该电容器储存的电荷量为（）C。

A. 1000B. 100C. 10D. 1答案：C。

根据Q=CU，Q=10×10⁻⁶×100=10⁻³C=10C。

7. 电感的单位是（）。

A. 亨利B. 欧姆C. 法拉D. 伏特答案：A。

电感的单位是亨利。

8. 一个电感为10H 的线圈，当通过它的电流以1A/s 的速度变化时，线圈两端产生的感应电动势为（）V。

A. 10B. 20C. 30D. 40答案：A。

根据电磁感应定律E=L(di/dt)，E=10×1=10V。

9. 正弦交流电的三要素是（）。

A. 最大值、频率、初相位B. 有效值、频率、相位C. 平均值、周期、相位差D. 瞬时值、角频率、相位答案：A。

正弦交流电的三要素是最大值、频率、初相位。

10. 我国交流电的频率是（）Hz。

A. 50B. 60C. 100D. 120答案：A。

我国交流电的频率是50Hz。

11. 正弦交流电的最大值是有效值的（）倍。

吉大18春学期《电路理论基础》在线作业二-0003试卷总分：100得分：100一、单选题(共10道试题，共40分)I.()的电流源可以串联。

A.电流值相等、方向相反B.电流值相等、方向一致C.电流值不等、方向一-致D.电流值不等、方向相反答案:B2.在直流电路中电容元件相当于()A.短路B.开路C.通路I).不一定答案:B3.在线性电路中，当电压源不作用时，在电压源处可以用()代替。

A.开路线B.理想电压源线C,短路线I).理想电流源答案:C.已知空间有a、b两点,电压Uab=10V, a点电位为Va=4V,则b点电位Vb为()A.6V-6VB.14 VD.-14V答案:B.两个电阻串联，RI： R2=l： 2,总电压为60V,则U1的大小为()A.10V20VB.30VI). 40V答案:B6.并联谐振也称为()A.电压谐振B.电流谐振C.电感谐振I).电容谐振答案:B.()的电压源可以并联。

A.电压值相等、方向相反.电压值相等、方向一致C,电压值不等、方向一致D.电压值不等、方向相反答案:B8.支路电流法是以()为未知量，通过列写结点的KCL方程和回路的KVL方程构成方程组，求解得出各支路电流。

A.网孔电流B.结点电位C.支路电流D.其他答案:C9.电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将 ()A.增大B.减小C.不变D恒为零答案:B.电路中两点间电压的大小是()A.绝对量B.相对量C.常量D大于0的值答案:A二、多选题(共5道试题，共20分).发生并联谐振时，下列描述正确的有()A.电路中电流最大B.电路中电流最小C.电流与电压同相D.电流与电压有相位差答案:BC12.一阶电路的三要索包括()A.初始值B.新稳态值C.时间常数D.旧稳态值答案:ABC13.在纯电阻交流电路中,()A.电压与电流同频B.电压与电流同相C.电压与电流相位不同D.电压与电流频率不同答案:AB14.下列关于开路/短路的说法正确的有()A.开路电路中电流为0B.开路电路中电源端电压为0C.短路电路中电流为()D.短路电路中电源端电压为0答案:AD15.受控源包含()A.电压控制电压源B.电压控制电流源C.电流控制电压源D.电流控制电流源答案:ABCD三、判断题(共10道试题，共40分).单一电感元件的正弦交流电路中，消耗的有功功率比较小。
