电路理论基础总复习

电路期末知识点总结一、电路的基本概念1. 电路的定义电路是由电源、电阻、电容、电感等元器件组成的电子器件的连接系统。

通过导体内的电荷传输形成闭合路径，从而实现电能的转换、传输和控制。

2. 电路的分类根据电流的流向和大小，电路可分为直流电路和交流电路；根据元器件的性质，电路可分为线性电路和非线性电路；根据连接方式，电路可分为串联电路、并联电路和混合电路等。

3. 电路的基本参数电路的基本参数包括电压、电流、电阻、电导、功率等。

电压是电路两点之间的电势差，单位为伏特（V）；电流是电荷在单位时间内通过导体截面的数量，单位为安培（A）；电阻是电路元件对电流的阻碍，单位为欧姆（Ω）；电导则是电路元件对电流的导通能力，单位为西门子（S）；功率是电路中能量转换的速率，单位为瓦特（W）。

4. 电路的基本定律电路有基本的基尔霍夫电压定律和基尔霍夫电流定律，它们是电路分析和计算的基础。

基尔霍夫电压定律指出：闭合回路中各段电压的代数和等于零；基尔霍夫电流定律则指出：汇入节点的电流和等于汇出节点的电流和。

二、电路分析方法1. 网孔分析法网孔分析法是一种用网络的环流电流作为未知量进行分析的方法。

首先选择电路中的基本网孔，然后建立网孔电流方程，并通过解方程求得电路中各支路电流和电压等参数。

2. 节点分析法节点分析法是一种用网络的节点电流作为未知量进行分析的方法。

首先选择电路中的基本节点，然后建立节点电流方程，并通过解方程求得电路中各支路电流和电压等参数。

3. 直流分析法直流分析法是一种针对直流电路进行分析的方法。

根据基尔霍夫定律和欧姆定律，通过对电路中的电压、电流和电阻等参数进行分析，求得电路中各支路的电流和电压等信息。

三、电路定理1. 欧姆定律欧姆定律是最基本的电路定律之一，它指出电压和电流成正比，电阻不变。

数学表达式为：U=IR，其中U为电压，I为电流，R为电阻。

2. 基尔霍夫定律基尔霍夫定律是电路分析的重要定律之一，它包括基尔霍夫电压定律和基尔霍夫电流定律。

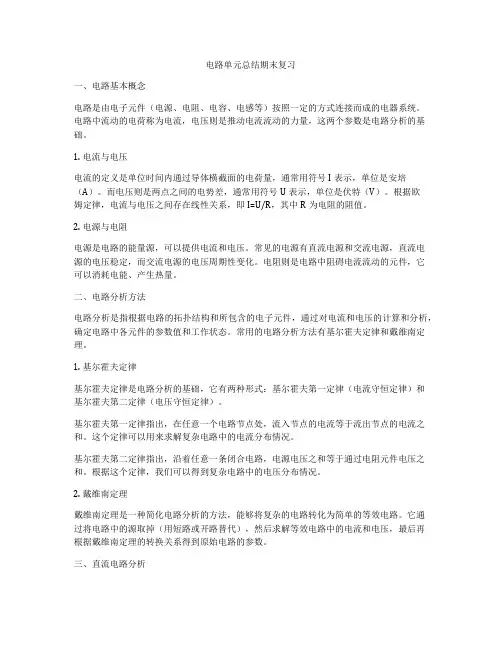

电路单元总结期末复习一、电路基本概念电路是由电子元件（电源、电阻、电容、电感等）按照一定的方式连接而成的电器系统。

电路中流动的电荷称为电流，电压则是推动电流流动的力量，这两个参数是电路分析的基础。

1. 电流与电压电流的定义是单位时间内通过导体横截面的电荷量，通常用符号I表示，单位是安培（A）。

而电压则是两点之间的电势差，通常用符号U表示，单位是伏特（V）。

根据欧姆定律，电流与电压之间存在线性关系，即I=U/R，其中R为电阻的阻值。

2. 电源与电阻电源是电路的能量源，可以提供电流和电压。

常见的电源有直流电源和交流电源，直流电源的电压稳定，而交流电源的电压周期性变化。

电阻则是电路中阻碍电流流动的元件，它可以消耗电能、产生热量。

二、电路分析方法电路分析是指根据电路的拓扑结构和所包含的电子元件，通过对电流和电压的计算和分析，确定电路中各元件的参数值和工作状态。

常用的电路分析方法有基尔霍夫定律和戴维南定理。

1. 基尔霍夫定律基尔霍夫定律是电路分析的基础，它有两种形式：基尔霍夫第一定律（电流守恒定律）和基尔霍夫第二定律（电压守恒定律）。

基尔霍夫第一定律指出，在任意一个电路节点处，流入节点的电流等于流出节点的电流之和。

这个定律可以用来求解复杂电路中的电流分布情况。

基尔霍夫第二定律指出，沿着任意一条闭合电路，电源电压之和等于通过电阻元件电压之和。

根据这个定律，我们可以得到复杂电路中的电压分布情况。

2. 戴维南定理戴维南定理是一种简化电路分析的方法，能够将复杂的电路转化为简单的等效电路。

它通过将电路中的源取掉（用短路或开路替代），然后求解等效电路中的电流和电压，最后再根据戴维南定理的转换关系得到原始电路的参数。

三、直流电路分析直流电路是指电路中的电源为直流电源，即电压稳定不变。

直流电路分析要求熟练掌握基尔霍夫定律和戴维南定理的应用。

1. 串联电路与并联电路串联电路是指多个电阻按照顺序连接在一起，电流从一个电阻流过，再流到下一个电阻，最后返回电源。

电路基础复习题及答案1. 电路中电压、电流和电阻之间的关系是什么？根据欧姆定律，电路中的电压（V）、电流（I）和电阻（R）之间的关系是 V = IR。

这意味着通过电阻的电压与通过电阻的电流成正比，与电阻的阻值成反比。

2. 什么是基尔霍夫电压定律？基尔霍夫电压定律（KVL）指出，任何闭合回路中电压的代数和等于零。

这意味着在电路的任何闭合回路中，电源提供的总电压等于电阻上的电压降的总和。

3. 电路中的功率是如何计算的？电路中的功率（P）可以通过电压（V）和电流（I）的乘积来计算，即 P = VI。

此外，功率也可以通过电压（V）和电流（I）的平方以及电阻（R）的乘积来计算，即 P = I^2R 或 P = V^2/R。

4. 什么是串联和并联电路？在串联电路中，所有元件依次连接，电流在所有元件中相同，而电压则在各个元件上分配。

在并联电路中，所有元件并行连接，电压在所有元件上相同，而电流则在各个分支中分配。

5. 什么是交流电路中的电抗？电抗（X）是交流电路中阻碍电流流动的一种性质。

它与电路中的电感（L）和电容（C）有关，并且与交流电的频率（f）有关。

电感的电抗为XL = 2πfL，电容的电抗为XC = 1/(2πfC)。

6. 如何计算RLC串联电路的谐振频率？RLC串联电路的谐振频率（fr）可以通过公式fr = 1/(2π√(LC))来计算，其中L是电感，C是电容。

在谐振频率时，电路的阻抗达到最大，电流达到最小。

7. 什么是三相电路？三相电路是一种由三个相位组成的电力系统，每个相位之间相位差120度。

这种电路通常用于工业和商业电力供应，因为它能提供更稳定的电力和更高的效率。

8. 什么是戴维宁定理？戴维宁定理指出，任何线性双端网络都可以用一个单一的电压源（戴维宁电压）和一个电阻（戴维宁电阻）来等效。

这个等效电路可以用来简化复杂电路的分析。

9. 如何计算电路的星形（Y）和三角形（Δ）配置的等效电阻？对于星形配置的电路，等效电阻（Req_Y）可以通过公式 Req_Y = (R1R2 + R2R3 + R3R1) / (R1 + R2 + R3) 来计算。

电路知识总结（精简）1.电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0二．基尔霍夫定律1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（1）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（2）表达式：i进总和=0或： i进=i出（3）可以推广到一个闭合面。

3．基尔霍夫电压定律（1）定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

（2）表达式：1或： 2或： 3（3）基尔霍夫电压定律可以推广到一个非闭合回路三．电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四．理想电压源与理想电流源1．理想电压源（1）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（2）理想电压源不允许短路。

2．理想电流源（1）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（2）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（1）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

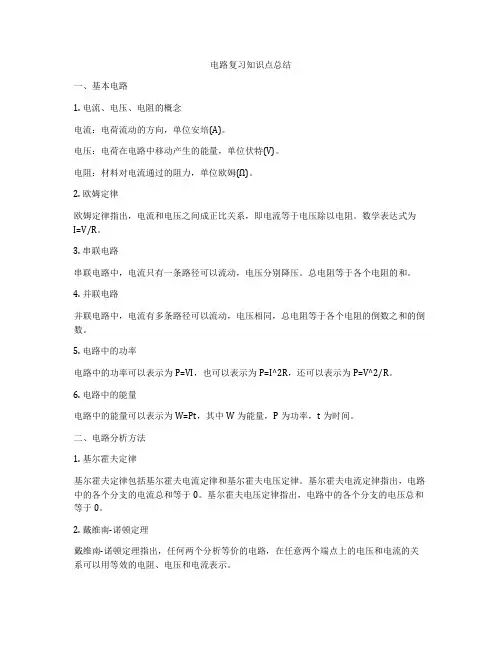

电路复习知识点总结一、基本电路1. 电流、电压、电阻的概念电流：电荷流动的方向，单位安培(A)。

电压：电荷在电路中移动产生的能量，单位伏特(V)。

电阻：材料对电流通过的阻力，单位欧姆(Ω)。

2. 欧姆定律欧姆定律指出，电流和电压之间成正比关系，即电流等于电压除以电阻。

数学表达式为I=V/R。

3. 串联电路串联电路中，电流只有一条路径可以流动，电压分别降压。

总电阻等于各个电阻的和。

4. 并联电路并联电路中，电流有多条路径可以流动，电压相同，总电阻等于各个电阻的倒数之和的倒数。

5. 电路中的功率电路中的功率可以表示为P=VI，也可以表示为P=I^2R，还可以表示为P=V^2/R。

6. 电路中的能量电路中的能量可以表示为W=Pt，其中W为能量，P为功率，t为时间。

二、电路分析方法1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律。

基尔霍夫电流定律指出，电路中的各个分支的电流总和等于0。

基尔霍夫电压定律指出，电路中的各个分支的电压总和等于0。

2. 戴维南-诺顿定理戴维南-诺顿定理指出，任何两个分析等价的电路，在任意两个端点上的电压和电流的关系可以用等效的电阻、电压和电流表示。

3. 单相交流电路单相交流电路中，电流和电压都是随时间变化的。

交流电路中的电压可以表示为V=V0sin(ωt)，电流可以表示为I=I0sin(ωt+φ)。

其中V0是峰值电压，I0是峰值电流，φ是相位差，ω是角频率。

4. 交流电路中的功率交流电路中的功率可以表示为P=VIcosφ。

其中P是实功率，V是有效电压，I是有效电流，φ是相位差。

交流电路中还存在无功功率和视在功率。

5. 交流电路中的电感和电容交流电路中的电感和电容会引入相位差，改变电路的特性。

电感和电容的阻抗分别可以表示为ZL=jωL和ZC=1/(jωC)。

三、数字电路1. 逻辑门逻辑门是数字电路中的基本组件，包括与门、或门、非门等。

逻辑门有两个输入和一个输出，根据输入信号的不同组合，输出信号也会有不同的状态。

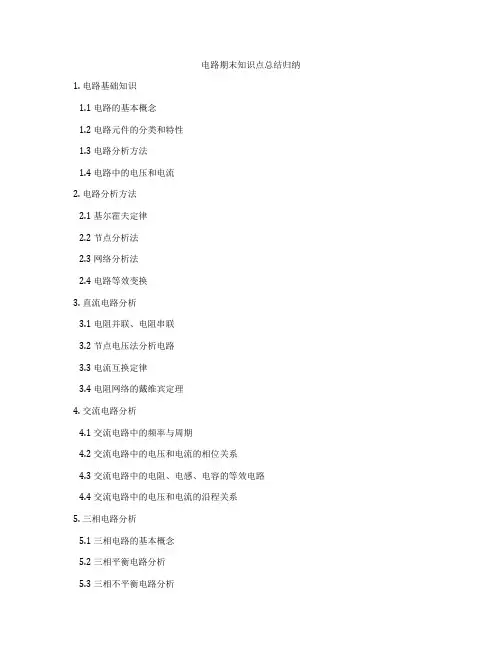

电路期末知识点总结归纳1. 电路基础知识1.1 电路的基本概念1.2 电路元件的分类和特性1.3 电路分析方法1.4 电路中的电压和电流2. 电路分析方法2.1 基尔霍夫定律2.2 节点分析法2.3 网络分析法2.4 电路等效变换3. 直流电路分析3.1 电阻并联、电阻串联3.2 节点电压法分析电路3.3 电流互换定律3.4 电阻网络的戴维宾定理4. 交流电路分析4.1 交流电路中的频率与周期4.2 交流电路中的电压和电流的相位关系4.3 交流电路中的电阻、电感、电容的等效电路4.4 交流电路中的电压和电流的沿程关系5. 三相电路分析5.1 三相电路的基本概念5.2 三相平衡电路分析5.3 三相不平衡电路分析5.4 三相电路中的功率计算6. 电路中的功率问题6.1 有源元件和无源元件的功率计算6.2 功率因素和功率的优化6.3 电路功率的计算和分析方法6.4 电路中的有功功率和无功功率7. 电路的稳态和稳定性分析7.1 电路的瞬态和稳态响应7.2 电路的稳定性分析7.3 电路的频率响应和相位裕度7.4 电路的时间响应和频率响应的关系8. 电子管电路分析8.1 二极管的特性和应用8.2 晶体管的特性和应用8.3 功率放大电路的分析8.4 集成电路的特性和应用9. 电路中的峰值与均值9.1 电路中的波形峰值和均值的计算方法 9.2 电路中的均方根值和有效值的计算方法9.3 电路中的均值定理和峰值定理10. 电路的滤波与调节10.1 电路中的低通滤波器与高通滤波器 10.2 电路中的带通滤波器与带阻滤波器 10.3 电路中的调节电路与稳压电路10.4 电路中的滤波电路和调节电路的应用11. 电路中的混合信号处理11.1 模拟信号和数字信号的基本概念11.2 模拟信号的数字化处理和数字信号的模拟化处理11.3 电路中的模拟与数字信号处理的混合应用11.4 电路中的混合信号处理的设计与应用12. 电路中的噪声与干扰12.1 电路中的噪声源和噪声特性12.2 电路中的干扰源和干扰特性12.3 电路中的噪声与干扰的抑制和消除12.4 电路中的噪声与干扰分析与测量13. 电路的设计与仿真13.1 电路设计的基本原理与方法13.2 电路仿真软件的应用与特性13.3 电路设计与仿真的案例分析13.4 电路设计与仿真的进展与发展趋势以上就是电路期末考试的知识点总结，希望对大家的复习有所帮助。

电路基础复习资料一、电路基础概论1.1 电路的定义电路是由电源、电线和电器件组成的导电路径。

电源提供电力，电线连接电子元件，并将电力传送到电子元件中。

1.2 电路的分类根据电流的流动方式，电路可分为串联电路和并联电路。

串联电路中，每个电子元件都按顺序连接在同一条电线上。

并联电路中，每个电子元件都与电源相连。

1.3 电路的要素电路由电线和电子元件组成。

电线用于连接电子元件并传送电力。

电子元件可作为电流的障碍、控制电流等。

1.4 电路图电路图是由电子元件和电线组成的图形表示。

电路图的符号代表着不同的电子元件和电线。

二、基本电子元件2.1 电阻电阻是用于控制电流的电子元件。

电阻的单位是欧姆(Ω)。

根据电阻上的色环标记来判断电阻值。

2.2 电容电容是用于存储电能的电子元件。

电容的单位是法拉(F)。

电容建立的视图可以用两个平行线表示。

2.3 晶体管晶体管是用于放大或控制电流的电子元件。

晶体管分为NPN型和PNP型两种。

晶体管由器件材料(硅、锗)、引线和发射极、基极、集电极三个区域组成。

2.4 二极管二极管是用于只允许电流单向流动的电子元件。

二极管分为正向连接和反向连接两种状态。

二极管的主体有两个端口，一个是阳极端，另一个是阴极端。

三、基本电路模型3.1 线性电路线性电路是指电路中的电子元件都是线性元件的电路模型。

线性电路具有稳定、可靠的特点，是一种常见的电路模型。

3.2 非线性电路非线性电路是指电路中的电子元件不是线性的电路模型。

非线性电路就是非线性运算器的一种表现形式。

四、电源4.1 直流电源直流电源是指在电路中通过变压器对电源进行整流而得到的连续的电流。

直流电源可以用于照明、电机、电子等各种方面。

4.2 交流电源交流电源是指通过变压器将交变电流转换成所需要的电压的连续的电流。

交流电源可以用于家庭电器、工业生产等各种场合。

五、电路分析5.1 欧姆定律欧姆定律是指在电路中，电流与电势差(电压)成正比，与电阻反比的关系。

《电路理论基础》复习题一、判断题（对画√，错画×）1．将电器设备或器件按一定方式连接而构成的电流的流通路径叫电路。

（）2．一个完整的电路应由电源和负载两部分组成。

（）3．将其他形式的能量转换为电能并为电路提供所需能量的器件是负载。

（）4．将电源供给的电能转换为其他形式的能量的器件叫电源。

（）5．理想电阻元件只消耗电能，不存储能量。

（）6．理想电容元件消耗能量。

（）7．理想电感元件存储磁能，也消耗能量。

（）8．理想电源只提供电能，不消耗能量。

（）9．电流的基本单位是伏特。

（）10．不同的实际电路元件，只要具有相同的主要电磁性能，在一定条件下可用同一个模型表示。

（）11．电流不但有大小，而且有方向（）12．两点间的电压值是绝对的。

（）13．电子技术中常常把电子设备的公共连接点作为电路参考点。

（）14．电路中各点电位的高低是相对的。

（）15．电位的高低与电路的参考点无关。

（）16．电位是相对于参考点的电压。

（）17．线性电阻是阻值不随其两端电压或电流数值变化。

（）18．伏安关系是电流与电阻之间的关系。

（）19．电压定律是用来确定回路中各段电压之间关系的电路定律。

（）20．任一瞬间流入节点电流的代数和恒等于零。

（）21．在电路等效的过程中，与理想电压源并联的电流源不起作用。

（）22．在电路等效的过程中，与理想电流源串联的电压源不起作用。

（）23．电压源对外提供恒定电流，而与加在它两端的电压无关。

（）24．受控源不能独立向外电路提供能量，而受电路中某个支路的电压或电流控制。

（）25．开路是电路中的两点由于某种原因短接在一起。

（）26．任一时刻，沿任一回路参考方向绕行方向一周，回路中各段电压的代数和恒等于零。

（）27．KVL是用来确定回路中各段电流之间关系的电路定律。

（）28．KCL和KVL阐述的是电路结构上电压、电流的约束关系，与支路元件的性质无关。

（）29．应用KCL定律解题首先约定流入、流出结点电流的参考方向。
