亚龙YL-235A型光机电一体化实训技能实训
- 格式:doc
- 大小:6.49 MB
- 文档页数:26
PLC综合实训指导书--基于YL-235光机电一体化实训考核装置(校编教材)目录绪论第一章实训装置简介1.1外观与概述1.2实训项目1.3系统配置与技术参数第二章装置机构说明2.1 工作流程与原理2.2 机械机构2.3 气动原理与机构第三章控制系统设计与调试3.1 电气电路的组成3.2 PLC控制原理图3.3 变频器参数设置要求第四章系统调试与实训组织4.1系统调试4.2 实训的组织附录 FX—20P—E简易编程器的使用方法绪论自动化技术是当今几大高新技术之一,从某种意义来说,自动化技术已成为现代化的代名词。
随着我国产业结构的调整、现代化进程的加快,自动化技术对现代工业生产的推动作用将越来越重要。
浙江省近几年来已基本形成了以制造业为主体的四大特色优势产业,确定了以“打造先进制造基地,促进工业结构优化升级”作为今后一段时期政府的主要工作目标。
随着各类工业企业的技术进步,工业自动化生产必将得到广泛的普及,电气控制设备、自动化生产线的安装、调试、维修;自动控制系统的技术改造、开发应用;设备运行管理等方面工作量是非常巨大,需要大量的懂原理、能动手的专业技术人才,而能从事一线现代化生产的技术人员需求量更大。
实训装置作为掌握与应用新技术的重要载体,其作用已为广大科技工作者所共识。
发达国家和地区,一方面投入大量人力、物力进行新技术、新工艺等的研究,同时极其重视实训装置的开发工作,并常常将最为先进、完善的设备与装置首先投入职业培训与职业教育中。
我校是教育部定点的电工电子及自动化技术国家实训基地,承担着本地区的职业培训和职业教育、新技术的吸收与转化之重任。
为了加快人才培养,完善教学手段,积极吸收与转化新技术、新工艺、新方法,研发符合应用人才培养目标的、较先进的实训装置,对本地区的技术进步,促进工业结构的优化升级,具有重要的作用。
基于以上情况,并认真调查了高职学生现有的知识和技术水平,我们设计开发了本套实验装置,以满足电类专业课程设计、毕业设计之用。

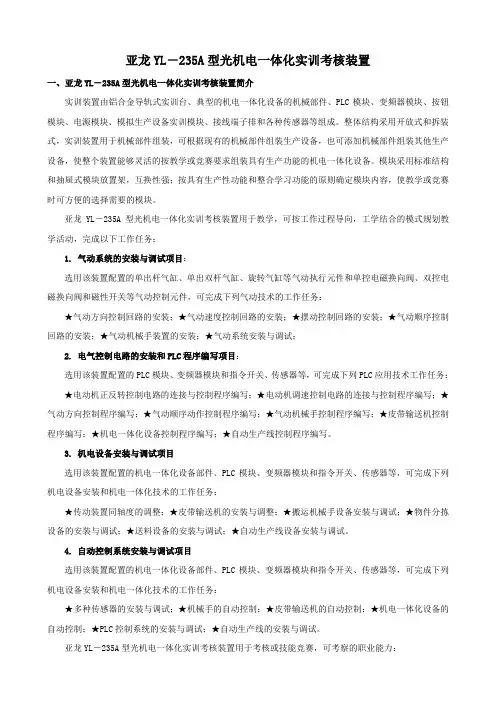

亚龙YL-235A型光机电一体化实训考核装置一、亚龙YL-235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架,互换性强;按具有生产性功能和整合学习功能的原则确定模块内容,使教学或竞赛时可方便的选择需要的模块。
亚龙YL-235A型光机电一体化实训考核装置用于教学,可按工作过程导向,工学结合的模式规划教学活动,完成以下工作任务:1. 气动系统的安装与调试项目:选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:★气动方向控制回路的安装;★气动速度控制回路的安装;★摆动控制回路的安装;★气动顺序控制回路的安装;★气动机械手装置的安装;★气动系统安装与调试;2. 电气控制电路的安装和PLC程序编写项目:选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:★电动机正反转控制电路的连接与控制程序编写;★电动机调速控制电路的连接与控制程序编写;★气动方向控制程序编写;★气动顺序动作控制程序编写;★气动机械手控制程序编写;★皮带输送机控制程序编写;★机电一体化设备控制程序编写;★自动生产线控制程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:★传动装置同轴度的调整;★皮带输送机的安装与调整;★搬运机械手设备安装与调试;★物件分拣设备的安装与调试;★送料设备的安装与调试;★自动生产线设备安装与调试。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、14 3.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求:设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一:工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置,由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
一、实训背景随着我国工业自动化水平的不断提高,对自动化人才的需求日益增长。
为了提升学生的实践能力和就业竞争力,我校机电工程系组织了亚龙实训课程。
本次实训以亚龙YL-235A型光机电一体化实训设备为基础,旨在让学生掌握电机驱动、机械传动、气动、触摸屏和可编程逻辑控制器(PLC)等自动化技术。
二、实训目的1. 熟悉亚龙YL-235A型光机电一体化实训设备的基本结构和工作原理。
2. 掌握电机驱动、机械传动、气动、触摸屏和PLC等自动化技术的应用。
3. 提高动手操作能力和解决实际问题的能力。
4. 培养团队合作精神和沟通能力。
三、实训内容1. 设备介绍亚龙YL-235A型光机电一体化实训设备由电机驱动模块、机械传动模块、气动模块、触摸屏模块和PLC模块组成。
各模块功能如下:- 电机驱动模块:实现电机的启动、停止、正反转等功能。
- 机械传动模块:通过齿轮、皮带等传动机构实现运动的传递和分配。
- 气动模块:利用压缩空气驱动气缸、气阀等气动元件。
- 触摸屏模块:通过触摸屏实现人机交互,控制设备运行。
- PLC模块:实现自动化控制,根据输入信号输出控制指令。
2. 实训项目本次实训共分为以下几个项目:- 电机驱动控制:通过PLC控制电机实现正反转、启动、停止等功能。
- 机械传动控制:通过PLC控制机械传动机构实现运动的传递和分配。
- 气动控制:通过PLC控制气动元件实现气缸的伸缩、气阀的开关等功能。
- 触摸屏控制:通过触摸屏实现人机交互,控制设备运行。
- 综合控制:将上述模块进行综合控制,实现自动化生产线。
四、实训过程1. 理论学习:首先,教师对亚龙YL-235A型光机电一体化实训设备的基本结构、工作原理和各模块功能进行讲解,使学生掌握相关理论知识。
2. 实践操作:在教师指导下,学生按照实训项目要求进行实践操作。
操作过程中,学生需要熟练掌握PLC编程、触摸屏操作和气动控制等技能。
3. 问题解决:在实训过程中,学生会遇到各种问题,如设备故障、程序错误等。

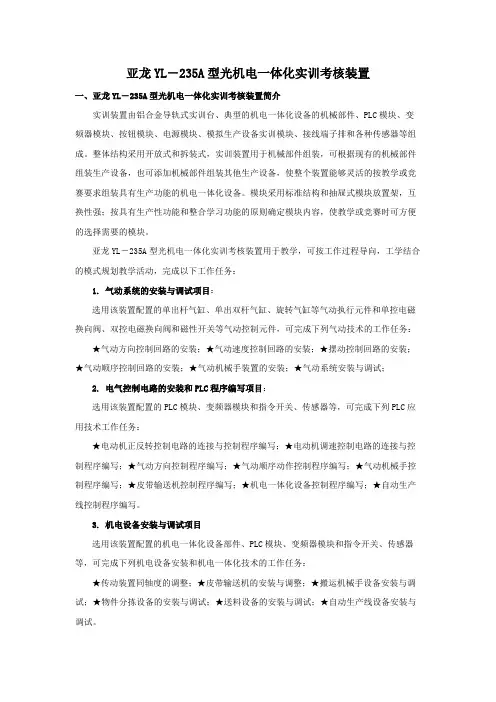

亚龙YL-235A型光机电一体化实训考核装置一、亚龙YL-235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架,互换性强;按具有生产性功能和整合学习功能的原则确定模块内容,使教学或竞赛时可方便的选择需要的模块。
亚龙YL-235A型光机电一体化实训考核装置用于教学,可按工作过程导向,工学结合的模式规划教学活动,完成以下工作任务:1. 气动系统的安装与调试项目:选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:★气动方向控制回路的安装;★气动速度控制回路的安装;★摆动控制回路的安装;★气动顺序控制回路的安装;★气动机械手装置的安装;★气动系统安装与调试;2. 电气控制电路的安装和PLC程序编写项目:选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:★电动机正反转控制电路的连接与控制程序编写;★电动机调速控制电路的连接与控制程序编写;★气动方向控制程序编写;★气动顺序动作控制程序编写;★气动机械手控制程序编写;★皮带输送机控制程序编写;★机电一体化设备控制程序编写;★自动生产线控制程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:★传动装置同轴度的调整;★皮带输送机的安装与调整;★搬运机械手设备安装与调试;★物件分拣设备的安装与调试;★送料设备的安装与调试;★自动生产线设备安装与调试。
亚龙YL235A型光机电一体化实训考核装置一.亚龙YL-235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采纳开放式和拆装式,实训装置用于机械部件组装•可依照现有的机械部件组装生产设备,也可添加机械部件组装苴他生产设备,便整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采纳标准结构和抽屉式模块放置架,互换性强:按具有生产性功能和整合学习功能的原则确世模块内容,使教学或竞寒时可方便的选择需要的模块。
•亚龙YL-235A型光机电一体化实训考核装置用于教学,可按工作过程导向,工学结合的模式规划教学活动,完成以下工作任务:1.气动系统的安装与调试项目:选用该装宜配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动操纵元件,可完成下列气动技术的工作任务:★气动方向操纵回路的安装;★气动速度操纵回路的安装:★摆动操纵回路的安装:★气动顺序操纵回路的安装:★气动机械乎装置的安装:★气动系统安装与调试:2.电气操纵电路的安装和PLC程序编写项目:选用该装宜配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:★电动机正反转操纵电路的连接与操纵程序编写;★电动机调速操纵电路的连接与操纵程序编写:★气动方向操纵程序编写:★气动额序动作操纵程序编写:★气动机械手操纵程序编写:★皮带输送机操纵程序编写:★机电一体化设备操纵程序编写:★自动生产线操纵程序编写。
3.机电设备安装与调试项目选用该装置配宜的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:★传动装置同轴度的调整:★皮带输送机的安装与调整;★搬运机械手设备安装与调试:★物件分拣设备的安装与调试:★送料设备的安装与调试;★自动生产线设备安装与调试。

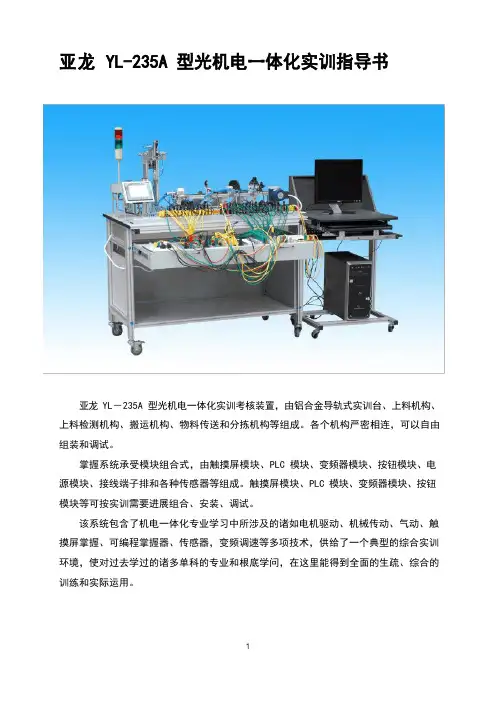

亚龙 YL-235A 型光机电一体化实训指导书亚龙 YL-235A 型光机电一体化实训考核装置,由铝合金导轨式实训台、上料机构、上料检测机构、搬运机构、物料传送和分拣机构等组成。
各个机构严密相连,可以自由组装和调试。
掌握系统承受模块组合式,由触摸屏模块、PLC 模块、变频器模块、按钮模块、电源模块、接线端子排和各种传感器等组成。
触摸屏模块、PLC 模块、变频器模块、按钮模块等可按实训需要进展组合、安装、调试。
该系统包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏掌握、可编程掌握器、传感器,变频调速等多项技术,供给了一个典型的综合实训环境,使对过去学过的诸多单科的专业和根底学问,在这里能得到全面的生疏、综合的训练和实际运用。
一、西门子 PLC 主机、变频器电源模块:三相电源总开关〔带漏电和短路保护〕、熔断器、单相电源插座用于模块电源连接和给外部设备供给电源,模块之间电源连接承受安全导线方式连接。
按钮模块:供给了多种不同功能的按钮和指示灯〔DC24V〕,急停按钮、转换开关、蜂鸣器。
全部接口承受安全插连接。
内置开关电源〔24V/6A 一组,12V/2A 一组〕为外部设备工作供给电源。
PLC模块:主机承受西门子 S7-200 226 继电器输出型+EM222CN〔I/O 扩展模块〕,全部接口承受安全插连接。
变频器模块:变频器承受西门子MM420〔三相输入〕,全部接口承受安全插连接。
警示灯:共有绿色和红色两种颜色。
引出线五根,其中并在一起的两根粗线是电源线〔红线接“+24”,黑红双色线接“GND”〕,其余三根是信号掌握线〔棕色线为掌握信号公共端,假设将掌握信号线中的红色线和棕色线接通,则红灯闪耀,将掌握信号线中的绿色线和棕色线接通,则绿灯闪耀〕。
二、送料机构1-转盘2-调整支架3-直流电机4-物料5-出料口传感器6-物料检测支架放料转盘:转盘中共放三种物料:金属物料、白色非金属物料、黑色非金属物料。
亚龙YL-235A型光机电一体化实训考核装置一、亚龙YL-235A型光机电一体化实训考核装置简介实训装置由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产设备,也可添加机械部件组装其他生产设备,使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。
模块采用标准结构和抽屉式模块放置架,互换性强;按具有生产性功能和整合学习功能的原则确定模块内容,使教学或竞赛时可方便的选择需要的模块。
亚龙YL-235A型光机电一体化实训考核装置用于教学,可按工作过程导向,工学结合的模式规划教学活动,完成以下工作任务:1. 气动系统的安装与调试项目:选用该装置配置的单出杆气缸、单出双杆气缸、旋转气缸等气动执行元件和单控电磁换向阀、双控电磁换向阀和磁性开关等气动控制元件,可完成下列气动技术的工作任务:★气动方向控制回路的安装;★气动速度控制回路的安装;★摆动控制回路的安装;★气动顺序控制回路的安装;★气动机械手装置的安装;★气动系统安装与调试;2. 电气控制电路的安装和PLC程序编写项目:选用该装置配置的PLC模块、变频器模块和指令开关、传感器等,可完成下列PLC应用技术工作任务:★电动机正反转控制电路的连接与控制程序编写;★电动机调速控制电路的连接与控制程序编写;★气动方向控制程序编写;★气动顺序动作控制程序编写;★气动机械手控制程序编写;★皮带输送机控制程序编写;★机电一体化设备控制程序编写;★自动生产线控制程序编写。
3. 机电设备安装与调试项目选用该装置配置的机电一体化设备部件、PLC模块、变频器模块和指令开关、传感器等,可完成下列机电设备安装和机电一体化技术的工作任务:★传动装置同轴度的调整;★皮带输送机的安装与调整;★搬运机械手设备安装与调试;★物件分拣设备的安装与调试;★送料设备的安装与调试;★自动生产线设备安装与调试。
课题一认识光机电一体化实训考核装置一、实训目的1.了解YL-235A光机电一体化实训考核装置的组成。
2.掌握电源模块、按钮模块、PLC模块、变频器模块的作用。
3.掌握上料机构、搬运机构、传输分拣机构的作用。
二、器材、工具与仪表1.YL-235A光机电一体化实训考核装置。
2.螺钉旋具、尖嘴钳、斜口钳、剥线钳、钟表起、内六棱扳手、水平尺等。
3.万用表等。
三、实训步骤1.认识YL-235A光机电一体化实训考核装置,如图1所示。
图12.上料机构图2上料机构如图2所示,它包括:1-转盘,2-调节支架,3-直流电机,4-物料,5-出料口传感器,6-物料检测支架。
转盘:转盘中共放三种物料:金属物料、白色非金属物料、黑色非金属物料。
驱动电机:电机采用24V 直流减速电机,转速6r/min;用于驱动放料转盘旋转。
出料口传感器:物料检测为光电漫反射型传感器,主要为PLC提供一个输入信号,如果运行中,光电传感器没有检测到物料并保持若干秒钟,则应让系统停机。
3.机械手搬运机构图3机械手搬运机构如图3,包括:1-旋转气缸,2-非标螺丝,3-气动手爪,4-手爪磁性开关,5-提升气缸,6-磁性开关,7-节流阀,8-伸缩气缸,9-磁性开关,10-左右限位传感器,11-缓冲阀,12-安装支架。
整个搬运机构能完成四个自由度动作,手臂伸缩、手臂旋转、手爪上下、手爪松紧。
手爪提升气缸:提升气缸采用双向电控气阀控制。
磁性传感器:用于气缸的位置检测。
检测气缸伸出和缩回是否到位,为此在前点和后点上各一个,当检测到气缸准确到位后将给PLC发出一个信号;(在应用过程中棕色接PLC主机输入端,蓝色接输入的公共端)手爪: 抓取和松开物料由双电控气阀控制,手爪夹紧磁性传感器有信号输出,指示灯亮,在控制过程中不允许两个线圈同时得电。
旋转气缸:机械手臂的正反转,由双电控气阀控制。
接近传感器:机械手臂正转和反转到位后,接近传感器信号输出(在应用过程中棕色线接直流24V电源“+”、蓝色线接直流24V电源“-”、黑色线接PLC 主机的输入端)。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、14 3.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求:设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一:工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置,由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
职业技能实训说明书2009/2010 学年第二学期课程名称电子技术综合实训课题亚龙YL-235A型光机电一体化实训姓名班级自动化0802学号********指导教师起止时间第15 周~ 第16周电气电子工程系2010.6前言教育部为深入贯彻落实国务院召开的全国职业教育工作会议精神,推动中等职业学校教育教学改革,提高教育教学质量和办学效益,展示全国中等职业学校电工电子类专业的办学成果,交流新知识、新技术、新方法、新工艺在电工电子类专业教学中运用的经验,加强中等职业学校学生电工电子类专业技能训练,激励中职学校师生爱岗敬业、自强不息的精神,根据《教育部关于举办“2008年全国职业院校技能大赛”的通知》(教职成函[2008]3号)精神,教育部与信息产业部决定举办2008年全国中等职业学校电工电子技术技能大赛,并由亚龙科技集团协办。
为了配合此次大赛,亚龙科技集团特精心研制了亚龙YL-235A型光机电一体化实训考核装置,供各校和大赛实训与考核使用。
亚龙YL-235A型光机电一体化实训考核装置既包含了机电一体化专业所涉及的基础知识、专业知识和基本的机电技能要求,也体现了当前先进技术在生产实际中的应用。
它为学生提供了一个典型的、可进行综合训练的工程环境,为学生构建了一个可充分发挥学生潜能和创造力的实践平台。
在此平台上可实现知识的实际应用、技能的综合训练和实践动手能力的客观考核。
本实训说明书主要对亚龙YL-235A型光机电一体化实训考核装置的一些基本结构、原理、工作过程和典型产品(PLC、变频器和传感器)的使用进行简要说明。
除了对这些,最重要的是对此次实训课程设计作主要介绍。
目录前言、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、1一、亚龙YL-235A型光机电一体化实训装置简介、、、、、、、、、、、、、、、、、、、、、、31、概述、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32、实训项目、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、43、配置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、44、技术参数、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、45、配置清单、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5二、亚龙YL-235A型光机电一体化实训考核装置机构说明、、、、、、、、、、、、、、61、整机工作流程、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、62、工作原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、63、送料机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、74、机械手搬运机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、85 、物料传送和分拣机构、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、96 、气动原理、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、107 、传感器应用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、118 、磁性开关的使用说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、11三、电气电路组成、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、121、电气组成模块、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、122、端子接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、133、三菱变频器操作、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143.1 变频器的接线图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、143 .2 变频器操作面版说明、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、153.3 参数设置方法、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、163.4 三菱变频器参数设置、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17四、课程设计、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、181、要求:设备的工作情况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、182、I/O分配表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、193、I/O分配图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、204、状态转移图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、215、梯形图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、226、指令表、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、29五、实训总结、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、32六、附表一:工件分拣设备组装图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、33一、亚龙YL-235A型光机电一体化实训装置简介1、概述亚龙YL-235A型光机电一体化实训装置,由铝合金导轨式实训台、典型的机电一体化设备的机械部件、PLC模块单元、触摸屏模块单元、变频器模块单元、按钮模块单元、电源模块单元、模拟生产设备实训模块、接线端子排和各种传感器等组成。
整体结构采用开放式和拆装式,实训装置用于机械部件组装,可根据现有的机械部件组装生产实训设备,也可添加机械部件组装其他生产实训设备,使整个装置能够灵活的按教学要求组装成具有模拟生产功能的机电一体化设备。
本次实训项目主要包含了机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动、触摸屏控制、可编程控制器、传感器,变频调速等多项技术,为学生提供了一个典型的综合实训环境,使学生对过去学过的诸多单科的专业和基础知识,在这里能得到全面的认识与巩固、综合的训练和实际运用。
整机的结构如下图所示:2、实训项目通过设计和实作,使学生能够掌握以下几个项目的安装、调试和应用:自动检测技术使用实训气动技术应用实训可编程控制器编程实训电气控制电路实训变频器应用实训触摸屏应用实训自动控制技术教学与实训机械系统安装和调试实训系统维护与故障检测实训3、配置该装置配置了触摸屏模块、可编程控制器(PLC)、变频器装置、气动装置、传感器、气动机械手装置、上料器、送料传动和分拣装置等实训机构。
整个系统为模块化结构提供开放式实训平台,实训模块可根据不同的实训要求进行组合;同时学校还可以根据教学需要,配置不同品牌的(PLC)模块和变频器模块以及触摸屏模块,也可以增加其它实训模块。
系统的控制部分采用触摸屏模块和可编程控制器(PLC),执行机构由气动电磁阀-气缸构成的气压驱动装置,实现了整个系统自动运行,并完成物料的分拣。
整个实训考核装置的模块之间连接方式采用安全导线连接,以确保实训和考核的安全。
4、技术参数1、交流电源:三相 AC 380V±10% 50 Hz;2、温度:-10℃~40℃;环境湿度:≤90%(25℃);3、实训桌外形尺寸:长×宽×高=1200mm×800mm×840mm;4、整机消耗:1.5kVA;5、安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。
采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
5、配置清单二、亚龙YL-235A型光机电一体化实训考核装置机构说明1、整机工作流程2、工作原理在触摸屏上按启动按扭后,装置进行复位过程,当装置复位到位后,由PLC启动送料电机驱动放料盘旋转,物料由送料盘滑到物料检测位置,物料检测光电传感器检测;如果送料电机运行若干秒钟后,物料检测光电传感器仍未检测到物料,则说明送料机构已经无物料或故障,这时要停机并报警;当物料检测光电传感器检测到有物料,将给PLC发出信号,由PLC驱动机械手臂伸出手爪下降抓物,然后手爪提升臂缩回,手臂向右旋转到右限位,手臂伸出,手爪下降,将物料放到传送带上,落料口的物料检测传感器检测到物料后启动传送带输送物料,同时机械手按原来位置返回,进行下一个流程;传感器则根据物料的材料特性、颜色等特性进行辨别,分别由PLC控制相应电磁阀使气缸动作,对物料进行分拣。
3 、送料机构1-转盘 2-调节支架 3-直流电机 4-物料 5-出料口传感器 6-物料检测支架放料转盘:转盘中共放三种物料:金属物料、白色非金属物料、黑色非金属物料。
驱动电机:电机采用24V 直流减速电机,转速6r/min;用于驱动放料转盘旋转。
物料支架:将物料有效定位,并确保每次只上一个物料。
出料口传感器:物料检测为光电漫反射型传感器,主要为PLC提供一个输入信号,如果运行中,光电传感器没有检测到物料并保持若干秒钟,则应让系统停机然后报警。
