给排水构筑物

gb50141-2022给水排水构筑物工程施工及验收规范宣贯讲座材料_segg336某280();=132-0-477-132.jpg"alt="gb50141-2022给水排水构筑物工程施工及验收规范宣贯讲座材料_ecret(1)"/>给水排水构筑物工程施工及验收规范宣讲材料第一章综述1、修订背景《给水排水构筑物施工及验收规范》GBJ141-90（简称原规范）执行已有十多年，随着近年来我国国民经济水平的不断提高，城镇建设速度不断加快，给水应用，满足给水排水构筑物施工及验收的需要，根据建设部“关于印发《二零零四年工程建设国家标准制定、修订计划》的通知”[建标(2004)67号]要求，北京市政建设集团有限责任公司作为主编单位，北京、上海、天津、武汉、重庆、广州、河北等地区17单位单位参加对《给水排水构筑物施工及验收规范》（GBJ141-90）进行修订，修订后的规范为《给水排水构筑物工程施工及验收规范》GB50141-2022（简称为本规范）。

2、本规范的定位和特点2.1给排水构筑物工程施工与验收的通用性标准2.1.1作为指导全国各地区的给排水构筑物工程施工与验收工作的通用性标准，对地方标准和单项标准能起指导作用。

同时也给制定地方标准和企业标准留有余地，尤其是大型企业集团应制定本企业标准，并可在某些方面严于国家标准，为企业的市场竞争提供机会。

2.1.2在体系上本规范含施工技术要求和验收质量标准两部分。

施工技术要点应达到能指导工程施工要求，施工安全控制要点要写入技术要求中去；施工质量验收标准应保持全国较高的水平，保持比原规范略高的水准。

（1）条文列出分项工程（工序）施工工艺标准、施工操作的技术规定，以施工技术、质量要求为主，增加了安全方面要求；体现“过程控制”的原则和“统一性、规范性、操作性、针对性”原则。

（2）将涉及到基础、主体结构安全、使用功能和环境保护的内容要求列入质量标准，质量检验与验收统称为“质量验收标准”，每章单列一节。

给水排水构筑物工程施工及验收规范近些年，随着城乡建设发展的不断改善，城市水资源管理工作显得越来越重要。

并且，由于城市化和人口增加，城市管网给水排水构筑物工程的建设也受到了很大的赞赏。

为了确保这些管网及构筑物工程的安全和质量，给水排水构筑物工程施工及验收规范的出台受到了市民的广泛认可。

给水排水构筑物工程施工及验收规范要求，施工前需要进行设计评审，其中包括验收技术指标，施工技术要求，质量控制及安全保护措施等。

设计评审完成后，施工单位必须依照设计方案和规范要求，依次完成土建工程施工，给水排水管线施工，构筑物施工，安装构筑物及其他配套设施，设施下水道施工，室内给排水工程施工及施工结束的各个环节。

施工结束时，应当对施工合格率，施工技术要求，施工质量控制，安全防护措施等进行全面检查，确保施工质量符合相关规范要求。

此外，还需要进行污水检测、静止水位等管网实际使用状况的检测，这些检测将有助于确保施工的质量。

给水排水构筑物工程施工验收时，除应根据规范和设计要求，检查给排水管网及构筑物施工质量外，还需检查施工单位完成施工所需的资料，以便确保施工符合技术要求。

同时，在完成验收前，应对给排水设施、污水处理系统、水压管网等进行检测，确保施工满足设计要求和规范要求。

给水排水构筑物工程的施工及验收，以及验收时的检测，均受到《给水排水构筑物工程施工及验收规范》的约束，规范了施工及验收的各个环节以及质量控制的要求。

通过规范的施工及验收，能够有效地防止因施工质量低下导致的各种相关问题，确保给水排水构筑物工程安全可靠，有效满足居民生活和社会经济发展需求。

总之，《给水排水构筑物工程施工及验收规范》对给水排水构筑物工程施工及验收具有重要意义，市民应当充分认识到规范带来的好处，更加重视施工及验收工作，确保管网安全可靠，保障城市水资源的管理和发展。

大型水厂给排水构筑物的施工关键技术研究[摘要]在大型水厂运行过程中，给排水构建物施工质量对水厂的运行有着重要的影响，本文就大型水厂给排水构筑物的施工关键技术进行研究。

[关键词]水厂；给排水；构建物；施工；关键技术一、前言在水厂给排水构建物的施工过程中，要对关键的施工位置进行控制，保证给排水管道的运行安全。

二、几个关键部位的控制要点1、对拉螺栓对拉螺栓是一般采用两端套丝的圆钢螺栓,又称穿墙螺栓,也有用扁钢两端留长孔用楔形铁插人固定楔紧。

由于在福建大部分地区,水厂占地面积小,很少有足够的施工场地,因此机械化施工程度较低,在结构物土建施工时不容易采取钢制模板施工,一般采取木质模板施工,这样必然要使用对拉螺栓来加固模板。

对拉螺栓(对拉螺杆),用于墙体模板内、外侧模板之间的拉结,承受混凝土的侧压力和其他荷载,确保内外侧模板的间距能满足设计要求,同时也是模板及其支撑结构的支点,因此对拉螺栓的布置对模板结构的整体性、刚度和强度影响很大。

对拉螺栓在施工中经常有三种,一为现场加工;二为光面对拉螺栓,两头有橡胶头(三节组成,两头可以螺出重复利用);三为螺纹钢对拉螺栓。

后两种均为厂家集中加工,中间止水片的焊接相对有保证,而第一种由于在现场施工相对来说焊接成果比较难控制。

因此建议选用第三种对拉螺栓。

具体使用对拉螺栓的直径,要根据结构物墙体厚度,高度和螺栓布置密度来计算确定。

2、材料利弊（1）现场施工的原材料相对比较稳定,如螺杆的材料、止水片的厚度等,但尺寸会由于焊接原因不是很标准;厂家供货材料相对没有保证(拉杆和止水片可能采用非标厂品),但焊接情况相对优于现场焊接。

（2）现场焊接材料拆模时需要切割,如果没进行二次切割则很容易造成对来螺栓过分扰动,造成对拉螺栓处漏水;而厂制的两种则相对比较容易,一种只要旋转出来就好了,螺纹的那种,只要沿垂直方向拗动就断了,不容易扰动墙体硷;当然螺纹对拉螺栓由于过水线路相对比较长,因此同等条件更不容易出现渗漏水现象。

围堰检验批质量验收记录基坑开挖检验批质量验收记录锚杆检验批质量验收记录基坑回填检验批质量验收记录大口井检验批质量验收记录预制取水头部制作检验批质量验收记录预制取水头部沉放检验批质量验收记录缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(一)续表续表2、在现浇混凝土和砌体结构中，L为斜坡道总长度（mm）；在现浇钢筋混凝土框架和预制框架安装中，L为单梁或或板(构件)的长度（mm）缆车、浮船式取水构筑物的接管车与浮船检验批质量验收记录(一)缆车、浮船式取水构筑物的接管车与浮船检验批质量验收记录(二)续表δ2、倾斜角为轮轨接触平面与水平面的倾角。

岸边排放构筑物的出水口检验批质量验收记录(一)岸边排放构筑物的出水口检验批质量验收记录(二)注：H系指墙全高（mm）。

水中排放构筑物的出水口检验批质量验收记录注：H为垂直顶升管节的总长度（mm）。

固定式岸边取水构筑物的进水口检验批质量验收记录(一)固定式岸边取水构筑物的进水口检验批质量验收记录(二)注：H系指墙全高（mm）。

固定式河床取水构筑物的进水口检验批质量验收记录注：H为垂直顶升管节的总长度（mm）。

模板工程检验批质量验收记录现浇混凝土工程检验批质量验收记录续表注：H为壁板及柱的全高。

圆形构筑物缠丝张拉预应力混凝土检验批质量验收记录混凝土结构水处理构筑物检验批质量验收记录(一)混凝土结构水处理构筑物检验批质量验收记录(二)注：H为池壁全高，L为池体的长、宽或直径。

注：H为池壁、隔墙或柱的高度，L为池体的长、宽或直径。

混凝土结构管渠检验批质量验收记录注：渠底高程在竣工后的贯通测量允许偏差可按±20mm执行。

砖石砌体结构管渠检验批质量验收记录构筑物变形缝检验批质量验收记录注：H为结构全高(mm)。

塘体结构基槽开挖检验批质量验收记录塘体结构检验批质量验收记录(一)塘体结构检验批质量验收记录(二)注：H系指墙全高（mm）。

工艺辅助构筑物检验批质量验收记录(一)工艺辅助构筑物检验批质量验收记录(二)续表注：H为全高(mm)。

给排水构筑物工程施工及验收规范一、前言随着城市化进程不断加快，城市排水系统的建设也越来越重要。

排水构筑物作为城市排水系统的重要组成部分，其施工质量直接关系到城市排水系统的正常运行和城市居民的生活品质。

因此，制定排水构筑物工程施工及验收规范，对于确保排水系统的安全稳定运行具有重要意义。

二、施工前准备1. 召开施工前会议，明确施工要求和工期计划。

2. 制定施工方案，并报送相关主管部门审批。

3. 确定施工队伍和施工人员，保证技术力量和施工质量。

4. 采购施工所需材料和设备，确保质量和数量满足要求。

5. 对施工现场进行安全检查，确保施工环境安全。

三、施工工艺及质量控制1. 进场施工前，进行现场测量并根据设计要求布置桩基。

2. 按照设计要求进行挖土施工，严格控制土方开挖深度和坡度。

3. 进行基础处理，确保基础承载力符合要求。

4. 进行排水构筑物的模板制作和浇筑，保证结构牢固。

5. 进行排水构筑物的渗透测试，确保构筑物的防水性能。

6. 进行排水构筑物的外观检查，确保施工质量。

四、验收程序及标准1. 施工完成后，由监理单位进行初步验收，并出具初步验收报告。

2. 由设计单位进行复核验收，并出具最终验收报告。

3. 验收程序包括外观验收、尺寸验收、质量验收、功能验收等内容。

4. 外观验收要求排水构筑物表面光滑平整，无裂缝和渗漏现象。

5. 尺寸验收要求排水构筑物的尺寸和位置符合设计要求。

6. 质量验收要求排水构筑物的材料和施工质量符合国家标准。

7. 功能验收要求排水构筑物具有良好的排水功能和防水功能。

8. 验收合格后，出具竣工验收报告，方可移交使用。

五、施工安全保障1. 施工过程中，严格执行安全操作规程，确保施工人员安全。

2. 对施工现场进行定期检查，消除安全隐患。

3. 配备必要的安全防护装备，保证施工人员人身安全。

4. 严格执行施工现场的通风、照明、防火措施，杜绝发生火灾事故。

六、总结排水构筑物工程施工及验收规范是确保排水系统安全运行的关键性文件，对于提高城市排水系统的建设质量、保障城市居民的生活品质具有重要意义。

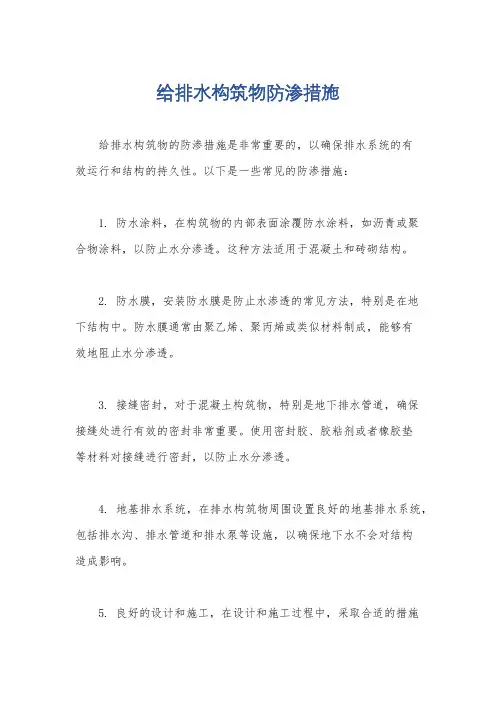

给排水构筑物防渗措施
给排水构筑物的防渗措施是非常重要的，以确保排水系统的有
效运行和结构的持久性。

以下是一些常见的防渗措施：
1. 防水涂料，在构筑物的内部表面涂覆防水涂料，如沥青或聚
合物涂料，以防止水分渗透。

这种方法适用于混凝土和砖砌结构。

2. 防水膜，安装防水膜是防止水渗透的常见方法，特别是在地
下结构中。

防水膜通常由聚乙烯、聚丙烯或类似材料制成，能够有
效地阻止水分渗透。

3. 接缝密封，对于混凝土构筑物，特别是地下排水管道，确保
接缝处进行有效的密封非常重要。

使用密封胶、胶粘剂或者橡胶垫
等材料对接缝进行密封，以防止水分渗透。

4. 地基排水系统，在排水构筑物周围设置良好的地基排水系统，包括排水沟、排水管道和排水泵等设施，以确保地下水不会对结构
造成影响。

5. 良好的设计和施工，在设计和施工过程中，采取合适的措施
来确保排水构筑物的密封性和耐久性，包括正确选择材料、合理设计施工工艺等。

综上所述，给排水构筑物的防渗措施包括表面涂料、防水膜、接缝密封、地基排水系统以及良好的设计和施工等方面。

通过综合运用这些措施，可以有效地防止水分渗透，保障排水系统的正常运行和结构的安全性。

给排水工程构筑物施工方案1. 引言给排水工程是建设领域中至关重要的一项工程，主要负责城市的供水和排水系统的建设和维护。

而在给排水工程中，构筑物施工方案起着至关重要的作用。

本文将介绍一个典型的给排水工程构筑物施工方案。

2. 工程背景本工程位于XX城市，旨在改善城市的供水和排水系统。

主要工程内容包括给水管道、污水管道、雨水管道等的铺设和构筑物的建设。

3. 施工策略3.1 施工顺序根据工程的复杂性和施工的逻辑关系，我们制定了以下施工顺序：1.先进行给水管道的铺设，确保城市的供水系统能够正常运行。

2.然后进行污水管道的铺设，保证城市的污水能够顺利排出。

3.最后进行雨水管道的铺设，确保雨水能够有效排除，防止城市内涝。

3.2 施工方法3.2.1 给水管道施工•首先需要进行工程测量，确定管道的布置和方向。

•然后进行开挖，将给水管道埋设于地下，并保证管道的坡度。

•安装给水管道的连接件，并对连接处进行密封处理。

•进行管道的压力测试，确保其能够承受预期的水压。

3.2.2 污水管道施工•进行工程测量，确定污水管道的布置和方向。

•进行开挖，将污水管道埋设于地下，并保证管道的坡度与设计要求相符。

•安装污水管道的连接件，并对连接处进行密封处理。

•进行管道的压力测试，确保其能够承受预期的水压。

3.2.3 雨水管道施工•开展工程测量，确定雨水管道的布置和方向。

•进行开挖，将雨水管道埋设于地下，并保证管道的坡度。

•安装雨水管道的连接件，并对连接处进行密封处理。

•进行管道的压力测试，确保其能够承受预期的水压。

3.3 安全措施施工过程中，必须严格遵守相关的安全规定，确保工人的安全。

同时还需要采取以下措施：1.工地区域设立警示标志，确保施工区域与行人车辆分离。

2.施工人员必须佩戴个人防护设备，包括安全帽、防护鞋、手套等。

3.确保施工现场有充足的照明设备，以确保工人的安全。

4.定期组织安全教育培训，提高施工人员的安全意识。

4. 施工进度安排根据以上施工策略，我们制定了以下施工进度安排：•给水管道施工：预计耗时2个月。

给排水工程管道附属构筑物施工工艺一、支墩（1）管节及管件的支墩和锚定结构位置准确，锚定牢固。

钢制锚固件必须采取相应的防腐处理。

（2）支墩应在坚固的地基上修筑。

无原状土作后背墙时，应采取措施保证支墩在受力情况下，不致破坏管道接口。

采用砌筑支墩时，原状土与支墩之间应采用砂浆填塞。

（3）支墩应在管节接口做完、管节位置固定后修筑。

（4）支墩施工前，应将支墩部位的管节、管件表面清理干净。

（5）支墩宜采用混凝土浇筑，其强度等级应不低于C15，采用砌筑结构时，水泥砂浆强度应不低于M7.5。

（6）管节安装过程中的临时固定支架，应在支墩的砌筑砂浆或混凝土达到规定强度后方可拆除。

（7）管道及管件支墩施工完毕，并达到强度要求后方可进行水压试验。

二、雨水口1.基础施工（1）开挖雨水口槽及雨水管支管槽，每侧宜留出300～500mm 的施工宽度。

（2）槽底应夯实并及时浇筑混凝土基础。

（3）采用预制雨水口时，基础顶面宜铺设20～30mm厚的砂垫层。

2.雨水口内砌筑（1）管端面在雨水口内的露出长度，不得大于20mm，管端面应完整无破损。

（2）砌筑时，灰浆应饱满，随砌随勾缝，抹面应压实。

（3）雨水口底部应用水泥砂浆抹出雨水口泛水坡。

（4）砌筑完成后雨水口内应保持清洁，及时加盖，保证安全。

3.雨水口安装（1）预制雨水口安装应牢固，位置平正。

（2）雨水口与检查井的连接管的坡度应符合设计要求，管道敷设应符合《给水排水管道工程施工及验收规范》（GB 50268—2008）的相关规定。

（3）位于道路下的雨水口、雨水支、连管应根据设计要求浇筑混凝土基础。

坐落于道路基层内的雨水支连管应作C25级混凝土包封，且包封混凝土达到75%设计强度前，不得放行交通。

（4）井框、井篦应完整无损、安装平稳、牢固。

（5）井周回填土应符合设计要求和《给水排水管道工程施工及验收规范》（GB 50268—2008）的相关规定。

三、井室1.管道穿过井壁施工（1）混凝土类管道、金属类无压管道，其管外壁与砌筑井壁洞圈之间为刚性连接时水泥砂浆应坐浆饱满、密实。

给排水工程取水构筑物的设计要满足哪些要求1、地表水取水构筑物位置的选择应满足那些要求?答：位于水质较好的低地;靠近主流，有足够的水深，有稳定的河床及岸边，有良好的工程地质市场条件;尽可能不受泥沙、漂浮物、冰凌、冰絮等影响;不妨碍航运和排洪，并符合河道、湖泊、水库整治发展规划的要求;尽量靠近主要灌溉地区;供生活水源地的地表水取水构筑物的位置，应位于城镇和工业企业上游的清洁。

2、岸边式取水泵房进口地坪的设计标高如何确定?答：当泵房在渠道边时，为设计最高水位加和0.5m;当泵房在江河边时，为设计最高水位加和浪高再加0.5m，必要时尚应增设防止浪爬高的措施;泵房在湖泊、水库或海边时，为设计最高水位加和浪高再加0.5m，并应设防止浪爬高的措施。

3、简述取水构筑物进水口高度是如何规定的?答：(1)位于江河上的取水构筑物最底层进水孔下缘距河床的高度，应根据河流钓水文和泥沙特性以及河床稳定程度等各种因素因素确定，并应分别遵守下列规定：侧面进水孔不得小于0.5m，当水深较浅、水质较清、河床稳定、取水量不大时，其高度可减至0.3m;顶面进水孔擅自小于1.0m;(2)取水构筑物淹没进水孔上缘在设计最低水位下的深度，应根据河流的环境监测、冰情和漂浮物等通过水力计算确定，并应分别遵守任一规定：顶面进水时，不得小于0.5m;侧面进水时，不得小于0.3m;虹吸进水时，不宜小于1.0m，当水体封冻时，可减至0.5m。

4、取水构筑物进水孔格栅的栅条间距如何确定?答：取水构筑物进水孔应设置格栅，栅条间净距应根据取水量大小、冰絮和漂浮物等情况确定，小型打井构筑物宜为30～50mm，大、中型取水构筑物宜为80～120mm。

当江河中冰絮或漂浮物较多时，栅条间净距宜取大值。

5、取水构筑物进水格栅的过栅流速如何确定?答：漏油孔的过栅流速，理应根据水中漂浮物数量、有无冰絮、取水地点的水流速度、取水量大小、检查和清理格栅的方便等因素确定，宜采用下列数据：岸边旧式取水构筑物，有冰絮时为0.2～0.6m/s;无冰絮时为0.4～1.0m/s;河床式取水房建，有冰絮时为0.1～0.3m/s;无冰絮时为0.2～0.6m/s。

市政给排水工程构筑物设计摘要：构筑物设计是关系到给排水工程能否充分发挥效能的重要前提。

构筑物设计首先应从市政给排水工程的整体出发，考虑到其耐久性与抗震性能否得到充分发挥，同时也要紧密结合施工的技术与实践，使各个部门在规划前期就能够根据各自的特点做好衔接，统筹兼顾。

这就需要设计人员尽量了解其他相关专业的知识，并在设计时做到有的放矢，综合规划。

关键词：市政工程给排水工程构筑物设计市政给排水工程是城市基础设施重要组成部分，其构筑物设计也是关系到给排水工程能否充分发挥效能的重要前提。

因此为了寻求城市水资源的合理利用，实现现代化城市的可持续发展，必须做好城市市政给排水工程的构筑物设计。

当前城市的建筑规模与人口规模急速膨胀，城市原有基础设施的软肋逐渐暴露出来。

加之近年来频繁的自然灾害如暴雨、洪涝更是为城市的给排水系统带来了日益严峻的考验。

例如一场突如其来的暴雨带成的积水就使城市道路交通陷入困境，甚至导致部分城市路段瘫痪。

因此针对市政给排水工程的构筑物设计中经常出现的问题，本文主要从整体规划与实践层面对此提出以下几点看法。

一、从整体规划层面看市政给排水工程的构筑物设计市政给排水工程的整体规划设计是宏观层面对其构筑物设计的总体要求，它对现代城市的可持续发展有着举足轻重的意义。

在给水方面，主要体现在水源及其保护，区域水资源平衡及区域供水规划；在排水方面主要是防洪排涝规划设计以及河网区域污染控制。

因此它要求我们在进行构筑物设计的时候也要有宽阔的眼界视野与系统创新的思维。

在对构筑物进行设计时，要结合市政给排水工程的整体规划，按照承载力的极限状态和正常使用的极限状态进行计算，根据需要分别采用作用的基本组合、标准组合和准永久组合。

基本组合采用的作用是设计值，即作用的标准值乘以相应作用分项系数；标准组合采用的作用为标准值；准永久组合采用的作用是作用的准永久值，即作用标准值乘以相应作用的准永久值系数。

对每一种组合均需考虑多种工况，通过计算确定构件截面的最不利受力状态(应力、应变、变形等)。

给排水构筑物工程施工及验收规范是一项重要的国家标准，旨在加强给水排水构筑物工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量。

本规范适用于新建、扩建和改建城镇公用设施和工业企业中常规的给排水构筑物工程的施工与验收。

给水排水构筑物工程施工及验收规范的主要内容包括施工安全、施工质量、工程验收等方面。

在施工安全方面，规范要求施工单位必须遵守国家有关安全生产的法律、法规和规定，建立健全安全生产责任制度，落实安全生产措施，保障施工人员的人身安全。

在施工质量方面，规范要求施工单位必须按照设计文件和施工技术标准进行施工，保证工程质量符合国家标准和设计要求。

给水排水构筑物工程施工及验收规范的实施，对于规范我国给水排水构筑物工程施工，提高工程质量，保障人民群众的生活质量和安全，具有重要意义。

规范的实施将有助于提高施工单位的施工水平，保证施工质量，降低工程质量风险，提高工程建设的经济效益和社会效益。

在工程验收方面，给水排水构筑物工程施工及验收规范要求施工单位应当按照国家有关规定进行工程验收，确保工程质量符合国家标准和设计要求。

工程验收应当由有关主管部门或者专业机构组织实施，验收结果作为工程质量的最终评价。

总之，给水排水构筑物工程施工及验收规范是一项重要的国家标准，对于规范我国给水排水构筑物工程施工，提高工程质量，保障人民群众的生活质量和安全，具有重要意义。

施工单位应当严格遵守规范的要求，保证施工安全、施工质量和工程验收，为我国的给水排水工程建设做出更大的贡献。

GBJ 141－90条文说明中华人民共和国国家标准给水排水构筑物施工及验收规范GBJ 141－90条文说明目录第一章总则第二章施工准备第三章围堰第一节一般规定第二节土、草捆土、草（麻）袋围堰第三节钢板桩围堰第四章基坑第一节施工排水第二节基坑开挖第三节基坑回填第五章水池第一节一般规定第二节现浇钢筋混凝土水池第三节装配式预应力混凝土水池第四节砖石砌体第六章泵房第一节一般规定第二节沉井第七章地下水取水构筑物第一节一般规定第二节大口井第三节渗渠第八章地表水取水构筑物第一节一般规定第二节移动式取水构筑物第三节取水头部第四节进水管道第九章水塔第一节一般规定第二节基础第三节塔身第四节水柜第十章工程验收前言根据国家计委计综（1984）305号文的要求，由建设部城市建设司主管，由北京市市政工程局主编，会同上海市政工程管理局、天津市市政工程局、天津市公用局、武汉市建委城管处、吉林省建设厅、甘肃省建设厅、铁道部基建总局、北京建筑工程学院、化工部基建局共同编制的《水排水构筑物施工及验收规范》GBJ141－90 经建设部1990年12月22日以（90）建标字672号文批准发布。

为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定，《给水排水构筑物施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求，按《给水排水构筑物施工及验收规范》的章、节、条顺序，编制了《给水排水构筑物施工及验收规范》条文说明，供国内各有关部门和单位参考。

在使用中如发现本条文说明有欠妥之处，请将意见函寄北京市市政工程局。

地址：北京复外南礼士路十七号(邮政编码：100045）。

本《条文说明》仅供有关部门和单位执行本规范时使用，不得外传和翻印。

1990年12月GBJ 141－90条文说明第一章前言第1．0．l条建国以来，由于给水排水工程建设的需要，原国家建委于一九五六年颁发建筑安装工程施工及验收暂行技术规范》（第十二篇外部管道工程）起了积极作用。

第一节给排水构筑物结构构造要求一、材料1、钢筋混凝土构筑物的抗渗，宜以混凝土本身的密实性满足抗渗要求。

混凝土的抗渗等级，应根据试验确定。

相应混凝土的骨料应选择良好级配；水灰比不应大于0.50。

2、贮水或水处理构筑物、地下构筑物的混凝土，当满足抗渗要求时,一般可不作其他抗渗、防腐处理；对接触侵蚀性介质的混凝土，应按现行的有关规范或进行专门试验确定防腐措施。

3、贮水或水处理构筑物、地下构筑物的混凝土，其含碱量最大限值应符合《混凝土碱含量限值标准》CECS53的规定。

4、最冷月平均气温低于-3°C的地区，外露的钢筋混凝土构筑物的混凝土应具有良好的抗冻性能。

混凝土的抗冻等级应进行试验确定。

5、贮水或水处理构筑物、地下构筑物的混凝土，不得采用氯盐作为防冻、早强的掺合料。

6、在混凝土配制中采用外加剂时，应符合《混凝土外加剂应用技术规范》GBJ119的规定。

并应根据试验鉴定，确定其适用性及相应的掺合量。

7、混凝土用水泥宜采用普通硅酸盐水泥；当考虑冻融作用时，不得采用火山灰质硅酸盐水泥和粉煤灰硅酸盐水泥；受侵蚀介质影响的混凝±,应根据侵蚀性质选用。

8、贮水或水处理构筑物、地下构筑物的砖石砌体材料，应符合下列要求：(1)砖应采用普通粘土机制砖，其强度等级不应低于MUl0；(2)砌筑砂浆应采用水泥砂浆，并不应低于M10。

二、整体构造1、贮水或水处理构筑物一般宜按地下式建造；当按地面式建造时，严寒地区宜设置保温设施。

2、钢筋混凝土贮水或水处理构筑物，除水槽和水塔等高架贮水池外,其壁、底板厚度均不宜小于20cm。

3、钢筋混凝土墙(壁)的拐角及与顶、底板的交接处，宜设置腋角。

腋角的边宽不应小于150mm,并应配置构造钢筋，一般可按墙或顶、底板截面内受力钢筋的50%采用。

三、变形缝和施工缝1、大型矩形构筑物的长度、宽度较大时，应设置适应温度变化作用的伸缩缝。

2、当构筑物的地基土有显著变化或承受的荷载差别较大时，应设置沉降缝加以分割。

给排水工程混凝土构筑物变形缝设计规程咱今儿就来聊聊给排水工程混凝土构筑物变形缝设计规程。

嘿，你可别小瞧了这变形缝，它就像是建筑的关节一样，灵活得很呢！想象一下，要是没有变形缝，那这些混凝土构筑物遇到温度变化啦、地基沉降啦，不就跟人关节不灵活了一样，得难受死啦！所以说，这变形缝的设计可太重要啦。

那怎么设计好这变形缝呢？首先啊，咱得搞清楚它的位置，得放在合适的地儿，就跟咱人穿衣服得合身一样。

位置不对，那可就起不到作用啦。

然后呢，这变形缝的宽度也得好好琢磨琢磨，太宽了浪费材料，太窄了又怕不够用。

还有啊，这变形缝的材料也得选好咯。

得要那种能伸缩自如的，就像咱的橡皮筋似的，能屈能伸。

要是选个硬邦邦的材料，那还怎么变形呀，这不就成摆设了嘛！再说说这施工吧，施工的时候可得仔细着点儿。

就好比包饺子，得把边儿捏紧了，不然馅儿不就漏出来啦？变形缝施工也得精细，不能马虎，不然到时候出了问题可就麻烦啦。

你说，要是变形缝没设计好，那会咋样？那可不得了哇，说不定哪天这构筑物就裂了缝，水到处漏，那场面，哎呀，不敢想！所以啊，咱可得重视起来，不能当儿戏。

咱给排水工程可不就是为了让水乖乖听话嘛，这变形缝就是让构筑物也能乖乖听话的关键之一。

咱得把它设计得妥妥当当的，让它发挥出最大的作用。

你想想看，要是每一个给排水工程的混凝土构筑物都有完美的变形缝设计，那该多好哇！水流畅通无阻，构筑物稳稳当当，多让人安心呐！这可都是我们努力的结果呀，多有成就感！总之呢，给排水工程混凝土构筑物变形缝设计规程可不是随便说说的，那是要咱认真对待，好好执行的。

咱可不能马虎，得把这事儿当成大事来办，让我们的给排水工程更加完美，更加可靠！这就是咱给排水人的责任和使命呀！原创不易，请尊重原创，谢谢!。
