给水排水构筑物工程共46页

围堰检验批质量验收记录质控（市政）表C.0.177注：H指钢板桩的总长度，mm基坑开挖检验批质量验收记录质控（市政）表C.0.177锚杆检验批质量验收记录质控（市政）表C.0.177基坑回填检验批质量验收记录质控（市政）表C.0.177注：表中压实度除标注才外均为轻型击实标准。

大口井检验批质量验收记录质控（市政）表C.0.177渗渠检验批质量验收记录质控（市政）表C.0.177管井检验批质量验收记录质控（市政）表C.0.177预制取水头部制作检验批质量验收记录质控（市政）表C.0.177注：D O为外径(mm)。

预制取水头部沉放检验批质量验收记录质控（市政）表C.0.177注：H为底板至顶面的总高度(mm)。

缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(一) 质控（市政）表C.0.177缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(二) 质控（市政）表C.0.177 续表缆车、浮船式取水构筑物工程的混凝土及砌体结构检验批质量验收记录(三)续表质控（市政）表C.0.177注：1、H为柱的高度（mm）。

2、在现浇混凝土和砌体结构中，L为斜坡道总长度（mm）；在现浇钢筋混凝土框架和预制框架安装中，L为单梁或或板(构件)的长度（mm）缆车、浮船式取水构筑物的接管车与浮船检验批质量验收记录(一) 质控（市政）表C.0.177缆车、浮船式取水构筑物的接管车与浮船检验批质量验收记录(二) 质控（市政）表C.0.177 续表注：1、δ为板厚（mm）。

2、倾斜角为轮轨接触平面与水平面的倾角。

岸边排放构筑物的出水口检验批质量验收记录(一) 质控（市政）表C.0.177岸边排放构筑物的出水口检验批质量验收记录(二)质控（市政）表C.0.177 续表注：H系指墙全高（mm）。

水中排放构筑物的出水口检验批质量验收记录质控（市政）表C.0.177注：H为垂直顶升管节的总长度（mm）。

固定式岸边取水构筑物的进水口检验批质量验收记录(一) 质控（市政）表C.0.177固定式岸边取水构筑物的进水口检验批质量验收记录(二) 质控（市政）表C.0.177 续表注：H系指墙全高（mm）。

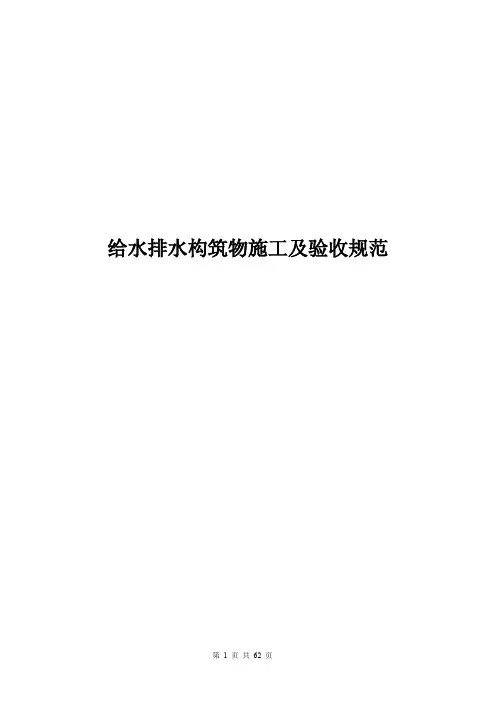

给水排水构筑物施工及验收规范目录第一章总则 1 第二章施工准备 1 第三章围堰 2 第四章基坑 6 第五章水池9 第六章泵房26 第七章地下取水构筑物31 第八章地表取水构筑物34 第九章水塔45 第十章工程验收53 附录一水池满水试验54 附录二消化池气密性试验55给水排水构筑物施工及验收规范第一章总则第1.0.1条为使给水排水构筑物在施工中加强管理，不断提高技术水平，确保工程质量，安全生产，节约材料。

提高经济效益，特制订本规范。

第1.0.2条本规范适用于城镇和工业给水排水构筑物的施工及验收，不适用于工业中具有特殊要求的给水排水构筑物。

第1.0.3条给水排水构筑物必须按设计要求和施工图纸施工，变更设计必须经过设计单位同意。

第1.0.4条给水排水构筑物施工，必须遵守国家和地方有关安全、劳动保护、防火、环境保护等方面的规定。

第1.0.5条给水排水构筑物施工及验收除应符合本规范规定外，尚应符合国家现行有关标准、规范的规定。

第二章施工准备第2.0.1条给水排水构筑物施工前应由设计单位进行设计交底，当施工单位发现施工图有错误时，应及时向设计单位和建设单位提出变更设计的要求。

第2.0.2条施工前应根据施工需要，进行调查研究，充分掌握下列情况和资料：一、现场地形及现有建筑物和构筑物的情况；二、工程地质与水文地质资料；三、气象资料；四、工程用地、交通运输及排水条件；五、施工供水、供电条件；六、工程材料和施工机械供应条件；七、在地表水水体中或岸边施工时，应掌握地表水的水文资料、航运资料，在寒冷地区施工时应掌握地表水、冰凌的资料；八、结合工程特点和现场条件的其它情况和资料。

第2.0.3条给水排水构筑物施工前应编制施工组织设计，施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、施工技术组织措施、施工计划及施工总平面布置图等。

对主要施工方法应分别编制施工设计。

第2.0.4条施工技术组织措施应包括保证工程质量、安全、工期、降低成本和提高经济效益的措施，并应根据施工特点，采取下列特殊措施：一、对地下、半地下构筑物应采取防止地表水流进基坑和地下水排水中断的措施。

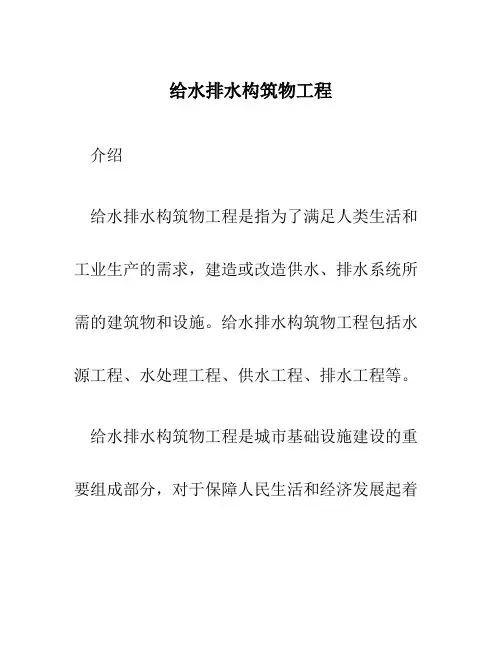

给水排水构筑物工程介绍给水排水构筑物工程是指为了满足人类生活和工业生产的需求，建造或改造供水、排水系统所需的建筑物和设施。

给水排水构筑物工程包括水源工程、水处理工程、供水工程、排水工程等。

给水排水构筑物工程是城市基础设施建设的重要组成部分，对于保障人民生活和经济发展起着重要作用。

本文将就给水排水构筑物工程的重要性、建设过程、技术要求等方面进行介绍。

重要性给水排水构筑物工程的重要性体现在以下几个方面：1.满足人类基本需求：给水排水构筑物工程是保障人类基本生活需求的基础设施，通过建设供水系统和排水系统，可以为居民提供清洁的饮用水和有效的废水处理，提高人民的生活质量。

2.支撑经济发展：给水排水构筑物工程对于工业生产和商业活动也非常重要。

供水系统可以为工业企业提供所需的原水，排水系统可以安全有效地处理工业废水，保护环境和公共卫生。

3.防灾抗灾：合理设计和建设给水排水构筑物工程可以在自然灾害发生时起到重要作用。

例如，在洪水发生时，排水系统的设计要能够迅速排除积水，减少灾害造成的损失。

建设过程给水排水构筑物工程的建设过程一般包括以下几个步骤：1.规划和设计：在进行给水排水构筑物工程建设之前，需要进行规划和设计工作。

规划阶段主要确定工程的范围、目标和可行性，设计阶段则包括详细设计和施工图设计。

2.材料采购和准备：根据设计要求，采购所需的材料和设备。

这些材料和设备包括管道、阀门、泵站等。

3.施工和安装：按照设计方案进行施工和安装工作。

这包括土建工程和设备安装等。

4.调试和运行：完成施工和安装后，对给水排水构筑物工程进行调试和运行试验，确保其正常运行。

5.运维和管理：给水排水构筑物工程建成后，需要进行运维和管理工作，包括设备的维修、管网的清洗和检修等。

技术要求给水排水构筑物工程的建设需要满足一定的技术要求，主要包括以下几个方面：1.设计标准：给水排水构筑物工程的设计要符合相关的国家标准和规范，确保工程的质量和安全性。

《给水排水构筑物工程施工及验收规范》全《给水排水构筑物工程施工及验收规范》是为了规范给水排水构筑物工程的施工和验收过程，确保工程质量和安全，保障用户的生活用水和环境卫生。

本规范包括以下内容。

一、总则规范了对给水排水构筑物工程施工及验收的基本要求，包括施工单位资质要求、工程监理要求、施工合同管理等。

二、施工准备工作规范了施工前的准备工作，包括场地准备、材料准备、施工方案编制、施工机械设备的准备等。

三、土方工程规范了土方工程的施工要求，包括开挖、回填、夯实等工作的方法和技术要求。

四、砼结构工程规范了砼结构工程的施工要求，包括混凝土配合比的确定、砌筑、浇筑、养护等工作的要求。

五、金属结构工程规范了金属结构工程的施工要求，包括焊接、切割、脱脂、防腐涂装等工作的要求。

六、给水工程规范了给水工程的施工要求，包括管道敷设、接头处理、管道试验等工作的要求。

七、排水工程规范了排水工程的施工要求，包括排水管道敷设、接头处理、排水系统测试等工作的要求。

八、设备安装工程规范了设备安装工程的施工要求，包括设备安装位置的确定、设备连接、电气接线等工作的要求。

九、工程质量验收规范了工程质量验收的要求，包括施工质量检查、质量监督、验收标准等。

十、工程竣工验收规范了工程竣工验收的要求，包括施工图审查、竣工图设计、施工质量检查、工程质量评定等。

十一、工程计量与支付规范了工程计量与支付的要求，包括施工进度计量、支付款项的规定等。

十二、工程材料和设备验收规范了工程材料和设备验收的要求，包括材料验收、设备验收的标准和方法。

以上是《给水排水构筑物工程施工及验收规范》主要内容的概述，全文共计2000字，详细介绍了施工和验收的各个环节和要求，对于给水排水工程的施工和验收提供了具体指导。

给水排水工程构筑物施工概述给水排水工程是指供水和排水设施的建设和维护工作。

其施工过程中的关键环节之一就是构筑物的施工。

构筑物是给水排水系统的重要组成部分，包括水塔、水池、水泵房、污水处理厂等。

本文将详细介绍给水排水工程构筑物的施工流程、注意事项和常见问题。

施工流程给水排水工程构筑物的施工主要包括以下几个步骤：1.项目准备：确定施工范围、施工方案和施工周期，并编制相应的施工组织设计和施工方案。

同时，进行场地勘测、材料采购和人员招聘等准备工作。

2.场地准备：清理施工场地，确保施工现场的安全和整洁。

根据施工方案和施工组织设计，布置临时设施，如施工棚、围墙等。

3.基础施工：根据设计文件，在施工现场进行基础工程施工，包括地基处理、基坑开挖和基础浇筑等。

根据需要，进行承台、支架和地下管道等的安装。

4.结构施工：根据设计要求，进行构筑物的结构施工，包括混凝土浇筑、砌体砌筑和钢结构安装等。

同时，进行配套设施的安装，如钢筋、楼梯、楼板、护栏等。

5.安装调试：安装主要设备，如水泵、管道、阀门等，并进行系统的调试和试运行。

对设备进行检验和调整，确保其正常运行。

6.完工验收：对施工质量进行检查和验收，确保达到设计要求和相关标准。

整理施工档案，提交有关部门进行验收。

注意事项在给水排水工程构筑物的施工过程中，需要注意以下几个方面：1.安全防护：严格遵守施工现场安全规范，确保施工人员的人身安全。

设置必要的防护设施，如安全网、警示标志等。

2.施工质量：严格按照设计文件和相关标准进行施工，确保施工质量符合要求。

对关键节点进行质量检查和控制，如浇筑混凝土、砌筑砖石等。

3.进度控制：制定详细的施工计划，合理安排施工工序和施工人员的工作。

及时沟通和协调施工进度，确保项目按时完成。

4.环保要求：在施工过程中，合理处理施工废料和污水，做到不对环境造成污染。

采取必要的环境保护措施，如防尘、防噪音等。

常见问题及解决方案在给水排水工程构筑物的施工过程中，常见的问题及解决方案如下：1.地基处理不当导致基础沉降：在施工前进行地基勘测，合理选择地基处理方式，如加固、灌注桩等。

给水排水工程构筑物结构设计标准征求意见稿目次1 总则 (1)2 术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 材料 (7)4 结构上的作用 (10)4.1作用分类和作用代表值 (10)4.2 永久作用标准值 (11)4.3 可变作用标准值、组合值、准永久值 (16)5 基本设计规定 (23)5.1 一般规定 (23)5.2 承载能力极限状态计算规定 (24)5.3 正常使用极限状态验算规定 (27)5.4 耐久性规定 (33)5.5 改变既有构筑物的设计原则 (36)16 基本构造要求 (38)6.1 一般规定 (38)6.2 变形缝和施工缝 (39)6.3 钢筋和预埋件 (41)6.4 开孔处加固 (43)附录A 钢筋混凝土矩形截面构件处于受弯或大偏心受压（拉）状态时的最大裂缝宽度计算 (45)附录B 预应力混凝土构件的预应力损失计算 (48)本标准用词说明 (51)引用标准名录 (52)2Contents1 General Provisions (1)2 Terms and Symbols (2)2.1 Terms (2)2.2 Symbols (3)3 Materials (7)4 Actions on Structures (10)4.1 Classification of Actions and RepresentativeValues of Actions (10)4.2 Characteristic Values of Permanent Actions (11)4.3 Characteristic Values 、Combination Valuesand Quasi-permanent Values of Variable Actions..16 5 General Requirements (23)5.1 General (23)5.2 Ultimate Limit States Design (24)5.3 Checking of Serviceability Limit States (27)5.4 Durability Requirements (33)5.5 Principles for Design of Rehabilitation and3Alteration of Existing Structures (37)6 General Detailing Requirements (39)6.1 General (39)6.2 Movement Joints and Construction Joints (40)6.3 Steel Reinforcement and Embedded Parts (42)6.4 Fortification at Holes in Structures (44)Appendix A Calculation of Maximum Crack Widthof Reinforced Concrete Members ofRectangular Cross Sections (46)Appendix B Calculation of Prestress Loss ofPrestressed Concrete Members (49)Explanation of Wording in This Code (52)List of Quoted Standards (53)Addition：Explanation of Provisions (54)41 总则1.0.1 为了在给水排水工程构筑物结构设计中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、确保质量、保护环境，制订本标准。

给水排水构筑物工程取水与排放构筑物5 取水与排放构筑物5．1 一般规定5．1．1 本章适用于地下水取水构筑物(含大口井、渗渠和管井)、固定式地表水取水构筑物(含岸边式和河床式)、活动式地表水取水构筑物以及岸边和水中排放构筑物的施工与验收。

5．1．2 取水与排放构筑物的施工除符合本章规定外，还应符合下列规定：1 固定式取水及排放泵房应符合本规范第7章的规定；2 管井应符合现行国家标准《供水管井技术规范》GB 50296的规定；3 土石方与地基基础工程应符合本规范第4章的相关规定；4 混凝土结构工程的钢筋、模板、混凝土分项工程应符合本规范第6章的相关规定；5 进、出水管渠中，现浇钢筋混凝土管渠工程应符合本规范第6．7节的相关规定；预制管铺设的管渠工程应符合现行国家标准《给水排水管道工程施工及验收规范》GB 50268的相关规定。

5．1．3 施工前应编制施工方案，涉及水上作业时还应征求相关河道、航道和堤防管理部门的意见。

5．1．4 施工场地布置、土石方堆弃、排泥、排废弃物等，不得影响水源环境、水体水质、航运航道，也不得影响堤岸及附近建(构)筑物的正常使用。

施工中产生的废料、废液等应妥善处理。

5．1．5 施工应满足下列规定：1 施工前应建立施工测量控制系统，对施工范围内的河道地形进行校测，并可根据需要设置地面、水上及水下控制桩点；2 施工船舶、设备的停靠、锚泊及顶制件驳运、浮运和施工作业时，应符合河道、航道等管理部门的有关规定，并有专人指挥；施工期间对航运有影响时应设置警告标志和警示灯，夜间施工应有保证通航的照明；3 水下开挖基坑或沟槽应根据河道的水文、地质、航运等条件，确定水下挖泥、出泥及水下爆破、出渣等施工方案，必要时可进行试挖或试爆；4 完工后应及时拆除全部施工设施，清理现场，修复原有护堤、护岸等；5 应按国家航运部门有关规定和设计要求，设置水下构筑物及管道警示标志、水中及水面构筑物的防冲撞设施；6 宜利用枯水季节进行施工，同时应考虑冰冻影响。

给排水构筑物单位工程、分部工程、分项工程划分注：1 单体构筑物工程包括：取水构筑物(取水头部、进水涵渠、进水间、取水泵房等单体构筑物)，排放构筑物(排放口、出水涵渠、出水扑、排放泵房等单体构筑物)，水处理构筑物(泵房、调节配水池、蓄水池、清水池、沉砂池、工艺沉淀池、曝气池、澄清池、滤池、浓缩池、消化池、稳定塘、涵渠等单体构筑物)，管渠，调蓄构筑物(增压泵房、提升泵房、调蓄池、水塔、水柜等单体构筑物)；2 细部结构指主体构筑物的走道平台、梯道、设备基础、导流墙(槽)、支架、盖扳等的现浇混凝上或钢结构；对于混凝土结构，与主体结构工程同时连续浇筑施工时，其钢筋、模板、混凝土等分项工程验收，可与主体结构工程合并；3 各类工艺辅助构筑物指各类工艺井、管廊桥架、闸槽、水槽(廊)、堰口、穿孔、孔口、斜板、导流墙(板)等；对于混凝土和砌体结构，与主体结构工程同时连续浇筑、砌筑施工时，其钢筋、模板、混凝土、砌体等分项工程验收，可与主体结构工程合并；4 长输管渠的分项工程应按管段长度划分成若干个验收批分项工程，验收批、分项工程质量验收记录表式同现行国家标准《给水排水管道工程施工与验收规范》GB 50268—2008表B．0．1和表B．0．2；5 管理用房、配电房、脱水机房、鼓风机房、泵房等的地面建筑工程同现行国家标准《建筑工程施工质量验收统一标准》GB 50300—2001附录B规定。

分项、分部、单位工程质量验收记录B．0．1 分项工程(验收批)的质量验收记录由施工项目部专业质量检查员填写，监理工程师(建设项目专业技术负责人)组织项目部专业质量检查员进行验收，并按表B．0．1记录。

B．0．2 分部(子分部)工程质量应由总监理工程师(建设项目专业负责人)组织施工项目经理和有关勘察、设计项目负责人进行验收，并按表B．0．2记录。

B．0．3 单位(子单位)工程质量竣工验收记录由施工单位填写。

验收结论由监理(建设)单位填写，综合验收结论由参加验收各方共同商定，建设单位填写，应对工程质量是否符合设计和规范要求及总体质量水平作出评价，并按表B．0．3—1～表B．0．3—4记录。
