第7章半导体存储器内容提要半导体存储器是存储二值信息的大规模集成电路，本章主要介绍了（1）顺序存取存储器（SAM）、随机存取存储器（RAM）、只读存储器（ROM）的工作原理。
（2）各种存储器的存储单元。
（3）半导体存储器的主要技术指标和存储容量扩展方法。
（4）半导体存储器芯片的应用。
教学基本要求掌握：（1）SAM、RAM和ROM的功能和使用方法。
（2）存储器的技术指标。
（3）用ROM实现组合逻辑电路。
理解SAM、RAM和ROM的工作原理。
了解：（1）动态CMOS反相器。
（2）动态CMOS移存单元。
（3）MOS静态及动态存储单元。
重点与难点本章重点：（1）SAM、RAM和ROM的功能。
（2）半导体存储器使用方法（存储用量的扩展）。
（3）用ROM实现组合逻辑电路。
本章难点：动态CMOS反相器、动态CMOS移存单元及MOS静态、动态存储单元的工作原理。

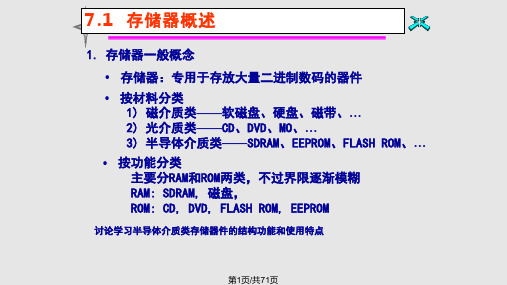

7.1 半导体存储器及分类半导体存储器是存储二值信息的大规模集成电路，是现代数字系统的重要组成部分。
半导体存储器分类如下：按制造工艺分，有双极型和MOS型两类。
双极型存储器具有工作速度快、功耗大、价格较高的特点。
MOS型存储器具有集成度高、功耗小、工艺简单、价格低等特点。
按存取方式分，有顺序存取存储器（SAM）、随机存取存储器（RAM）和只读存储器（ROM）三类。
（1）顺序存取存储器（简称SAM）：对信息的存入（写）或取出（读）是按顺序进行的，即具有“先入先出”或“先入后出”的特点。
（2）随机存取存储器（简称RAM）：可在任何时刻随机地对任意一个单元直接存取信息。
根据所采用的存储单元工作原理的不同，又将随机存储器分为静态存储器SRAM和动态存储器DRAM。
DRAM存储单元结构非常简单，它所能达到的集成度远高于SRAM。
（3）只读存储器（简称ROM）：信息被事先固化到存储器内，可以长期保留，断电也不丢失。
它在正常运行时，只能读出信息，而不能写入。
只读存储器有固定ROM和可编程ROM两类。
半导体存储器和可编程逻辑器件随着科技的不断进步，半导体技术及其应用越来越广泛，半导体存储器和可编程逻辑器件作为其中的重要组成部分，已经成为数字电路和计算机系统设计中必不可少的一部分。
本文将对半导体存储器和可编程逻辑器件的原理、应用、发展及未来趋势进行详细介绍。
一、半导体存储器半导体存储器是以半导体器件为主要构成材料的存储器器件，主要是用于存储数字信息。
其原理是根据内存存储器芯片内部的存储单元进行数据的读写操作。
目前最常见的半导体存储器有静态随机存储器（SRAM）、动态随机存储器（DRAM）、闪存存储器等。
1. 静态随机存储器（SRAM）SRAM是一种速度非常快的存储器，它的读写速度比DRAM快多了，通常用于将计算机的一级缓存内存中。
SRAM 是一种静态存储器，也就是说，当一条数据被存储在SRAM中时，只要电源没有被关闭，它就会一直保存在那里，在这种情况下，SRAM的读写速度都非常快。
2. 动态随机存储器（DRAM）DRAM是一种速度比较慢的半导体存储器，它是一种动态存储器，也就是说，它的存储单元采用电容器构成，所以需要不断地刷新，否则将会丢失存储数据。
目前，很多计算机主板上内存插槽里的内存条用的就是DRAM。
3. 闪存存储器闪存存储器具有非常高的可靠性、速度和存储容量，同时功耗也很低，所以广泛应用于计算机、手机、相机等各种电子设备存储信息。
闪存存储的最大特点是可以长期保存数据，并且不需要电源来保持其数据状态。
二、可编程逻辑器件可编程逻辑器件是一种能够实现设计者可以根据需要对其进行编程的器件。
它是一种可以通过编程改变其内部电路连接方式的芯片。
可以通过内部的可编程电路连接元器件来实现逻辑门电路、模拟电路和数字逻辑实现等。
常见的可编程逻辑器件有可编程门阵列（PGA）、复杂可编程逻辑器件（CPLD）、现场可编程门阵列（FPGA）等。
1. 可编程门阵列（PGA）PGA是一种集成度较低的可编程逻辑器件，它包含一个大量的与门和或门，可以用来实现一些简单的逻辑功能。
半导体存储器一．存储器简介存储器（Memory）是现代信息技术中用于保存信息的记忆设备。
在数字系统中，只要能保存二进制数据的都可以是存储器；在集成电路中，一个没有实物形式的具有存储功能的电路也叫存储器，如RAM、FIFO等；在系统中，具有实物形式的存储设备也叫存储器，如内存条、TF卡等。
计算机中全部信息，包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。
存储器件是计算机系统的重要组成部分，现代计算机的内存储器多采用半导体存储器。
存储器（Memory）计算机系统中的记忆设备，用来存放程序和数据。
计算机中的全部信息，包括输入的原始数据、计算机程序、中间运行结果和最终运行结果都保存在存储器中。
它根据控制器指定的位置存入和取出信息。
自世界上第一台计算机问世以来，计算机的存储器件也在不断的发展更新，从一开始的汞延迟线，磁带，磁鼓，磁芯，到现在的半导体存储器，磁盘，光盘，纳米存储等，无不体现着科学技术的快速发展。
存储器的主要功能是存储程序和各种数据，并能在计算机运行过程中高速、自动地完成程序或数据的存取。
存储器是具有“记忆”功能的设备，它采用具有两种稳定状态的物理器件来存储信息。
这些器件也称为记忆元件。
在计算机中采用只有两个数码“0”和“1”的二进制来表示数据。
记忆元件的两种稳定状态分别表示为“0”和“1”。
日常使用的十进制数必须转换成等值的二进制数才能存入存储器中。
计算机中处理的各种字符，例如英文字母、运算符号等，也要转换成二进制代码才能存储和操作。
储器的存储介质，存储元，它可存储一个二进制代码。
由若干个存储元组成一个存储单元，然后再由许多存储单元组成一个存储器。
一个存储器包含许多存储单元，每个存储单元可存放一个字节（按字节编址）。
每个存储单元的位置都有一个编号，即地址，一般用十六进制表示。
一个存储器中所有存储单元可存放数据的总和称为它的存储容量。
假设一个存储器的地址码由20位二进制数（即5位十六进制数）组成，则可表示2的20次方，即1M个存储单元地址。
