各种各样法兰种类命名区别[整理]

1、按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

2、按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

3、按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰:适用于公称压力不超过的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为～的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

密封面形式：平面（FF）、突面（RF）、凸面（M）、凹面（F）、凹凸面（MF）、榫面（T）槽面（G）、榫槽面（TG）、环连接面（RJ）。

法兰材质有：20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。

4、按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

法兰的分类及用途法兰（Flange）是一种常见的管道连接件，用于连接管道、阀门、仪表等设备。

它由法兰盘、垫圈、法兰螺栓及螺母等组成，通过法兰盘上的螺孔与相应设备连接，并使用螺栓和螺母进行固定。

根据标准不同，法兰可分为国际标准法兰（如ISO、ASME）和国内标准法兰（如GB、HG）。

国际标准法兰通常用于国外进口设备或出口设备，而国内标准法兰则更常用于国内市场。

根据连接方式的不同，法兰可分为对焊法兰、对螺法兰、板式法兰、盲板法兰、承插焊法兰等。

下面将对这几种常见的法兰分类和用途进行详细介绍：1. 对焊法兰（Welding Neck Flange）：对焊法兰是一种具有长颈和焊接端的法兰。

它通常用于高压、高温、高粘度或易燃易爆介质的管道系统中。

对焊法兰的连接方式是将法兰与管道用焊接的方式连接，从而提供了良好的密封性和强度。

2. 对螺法兰（Slip-On Flange）：对螺法兰是一种具有平焊端的法兰，通常通过与法兰或管道的对脸焊接连接。

对螺法兰适用于低压、非关键的管道系统，其安装简单方便，适用于一些易于拆卸的场合。

3. 板式法兰（Plate Flange）：板式法兰是一种无颈的法兰，与管道或设备的平焊端连接。

它适用于低压和低温的管道系统，常见于化工、造纸、食品等行业。

4. 盲板法兰（Blind Flange）：盲板法兰是一种密封头法兰，其外形与对焊法兰类似，但没有螺孔。

盲板法兰通常用于封堵管道末端或关闭管道上的法兰连接口，使流体无法通过管道。

5. 承插焊法兰（Socket Weld Flange）：承插焊法兰是一种通过承插焊连接到管道上的法兰。

它适用于一些对密封性要求较高，但压力和温度相对较低的管道系统。

除了以上几种常见的法兰类型之外，还有其他一些特殊用途的法兰，如法兰连接锻帽（Flanged Outlet），用于在管道上安装支管并连接到其他设备上；封头法兰（Closure Plate Flange），用于封堵容器或设备上的孔口等。

常见法兰种类及代号法兰是一种用于连接管道、阀门、泵等设备的常见连接件，有许多种类和标准。

下面是一些常见的法兰种类及其代号：1.ANSIB16.5标准法兰：ANSIB16.5是美国国家标准协会制定的法兰标准，其代号为ANSIB16.5、这种法兰常用于美国及其周边地区，主要应用于高压和高温的管道系统。

2.DIN标准法兰：DIN是德国工业标准化委员会制定的法兰标准，其代号为DIN。

DIN标准法兰广泛应用于欧洲地区，其特点是尺寸精确、材质选择多样，并且适用于不同压力等级的管道系统。

3.JIS标准法兰：JIS是日本工业标准化委员会制定的法兰标准，其代号为JIS。

JIS标准法兰主要应用于日本和东亚地区，常用于低压、低温的管道系统。

4.GB标准法兰：GB是中国国家标准化管理委员会制定的法兰标准，其代号为GB。

GB标准法兰适用于中国和中国周边地区，广泛应用于各种压力等级的管道系统。

5.ASME标准法兰：ASME是美国机械工程师学会制定的法兰标准，其代号为ASME。

ASME标准法兰适用于各种器械、设备和管道系统，常用于高压和高温的应用。

6.BS标准法兰：BS是英国标准化协会制定的法兰标准，其代号为BS。

BS标准法兰适用于英国和部分欧洲地区，广泛应用于各种压力等级的管道系统。

除了以上常见的法兰标准外，根据不同应用场景和要求，还有许多特殊的法兰种类，比如不锈钢法兰、锻钢法兰、盲板法兰、承插焊法兰等。

这些法兰种类的代号通常以相关标准的缩写或数字表示。

总而言之，法兰的种类和代号众多，不同的标准适用于不同的地区和应用场景。

在选择法兰时，需要根据具体的要求和条件，选择合适的法兰标准和种类。

法兰的分类标准引言法兰作为连接管道和设备的重要部分，在工业领域扮演着重要角色。

为了满足不同工作环境和要求，法兰被分为不同的类型和类别。

本文将介绍法兰的分类标准，包括类型、材料、压力等方面的分类，以及各种类型的应用场景和特点。

法兰类型分类根据法兰的连接方式和结构特点，可以将法兰分为以下几种类型：1. 悬臂法兰（Welding Neck Flange）悬臂法兰是最常见的法兰类型之一，也是最常用的法兰连接方式。

它具有圆形螺孔和长型轴颈，通常用于高压、高温或高应力环境。

悬臂法兰的主要特点是连接稳定，抗扭转能力强。

2. 盲板法兰（Blind Flange）盲板法兰是一种封堵管道或法兰连接的设备，它没有中央孔洞，通常用于管道系统的终点或需要临时封堵的地方。

盲板法兰可以通过螺栓或焊接方式安装。

它的主要特点是容易安装和拆卸，方便进行维护和清洁。

3. 对焊法兰（Socket Weld Flange）对焊法兰是一种通过焊接连接的法兰类型，它通常用于低压或小口径的管道系统。

对焊法兰的连接方式简单，结构紧凑，适用于在高震动或高冲击环境下使用。

4. 螺纹法兰（Threaded Flange）螺纹法兰是一种通过螺纹连接的法兰类型，适用于柔性管道或管道系统中的小口径。

螺纹法兰的优点是安装方便，适用于高温或高压工作条件。

法兰材料分类根据法兰所采用的材料，可以将法兰分为以下几种类型：1. 碳钢法兰（Carbon Steel Flange）碳钢法兰是最常见的法兰材料之一，适用于一般工业领域的使用。

它具有良好的机械强度和耐腐蚀性能。

2. 不锈钢法兰（Stainless Steel Flange）不锈钢法兰具有优异的耐腐蚀性能和高温强度，通常用于化工、石油和食品行业。

常见的不锈钢法兰材料有304、316和321等。

3. 合金钢法兰（Alloy Steel Flange）合金钢法兰适用于高温和高压工作条件下的应用，具有优异的机械性能和耐热性能。

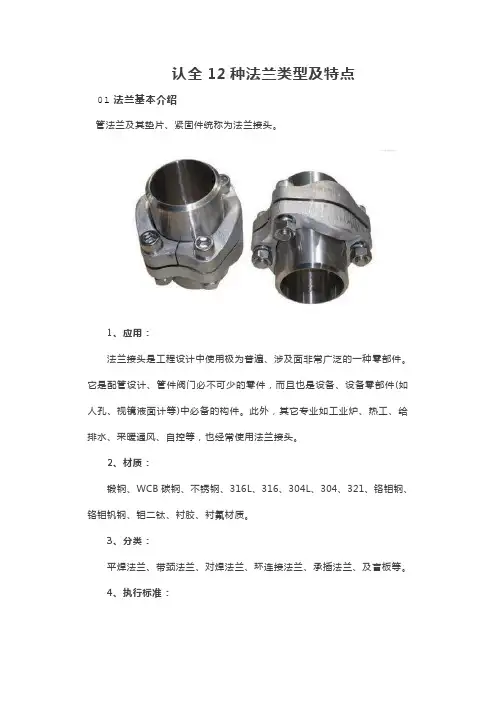

认全12种法兰类型及特点01法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

以德国DIN(包括原苏联)为代表的欧洲管法兰体系以美国ANSI管法兰为代表的美洲管法兰体系。

0212种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序。

缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3、带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上。

常见法兰种类及代号法兰是一种连接管道、阀门、仪表等设备的重要组件，主要用于管道的连接和密封。

常见的法兰种类及代号主要包括平焊法兰、对焊法兰、螺纹法兰、盲板、承插焊法兰等。

下面将详细介绍各种法兰的特点和代号。

1.平焊法兰（RF）：平焊法兰是最常见的一种法兰连接形式。

它的连接面光滑，通常用于低压、低温的场合。

平焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

2.对焊法兰（WN）：对焊法兰是一种焊接法兰，它的特点是连接面带有凹槽，适用于高压、高温的场合。

对焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

3.螺纹法兰（TH）：螺纹法兰是一种螺纹连接的法兰，适用于低压、小口径的管道系统。

螺纹法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

4.盲板（BL）：盲板是一种封闭管道的法兰，用于堵住管道上的孔洞。

盲板的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

5.承插焊法兰（SW）：承插焊法兰是一种焊接法兰，它的特点是连接时需要将管子插入法兰内部，然后焊接密封。

承插焊法兰的代号通常采用标准的国际编号，如ANSIB16.5、ASMEB16.47等。

除了上述几种常见的法兰种类和代号，还有一些特殊用途的法兰，如电焊法兰（EW）和长焊颈法兰（LWN）。

电焊法兰是一种焊接法兰，它的连接面呈搭接形状，适用于高压、高温的场合。

长焊颈法兰是一种颈部较长的法兰，适用于对连接面要求高的场合。

在选用法兰时，需要根据实际需要考虑以下几个方面：1.压力等级：法兰的压力等级决定了它的耐压能力，要根据管道系统的工作压力选择适合的法兰压力等级。

2.连接形式：根据管道系统的连接方式，选择相应的法兰连接形式，如平焊法兰、对焊法兰、螺纹法兰等。

3.管道材质：根据管道系统的材质确定法兰的材质，以保证连接的可靠性和耐腐蚀性。

4.法兰尺寸：根据管道系统的口径确定法兰的尺寸，要保证法兰与管道的接口匹配，以确保连接的紧密性和密封性。

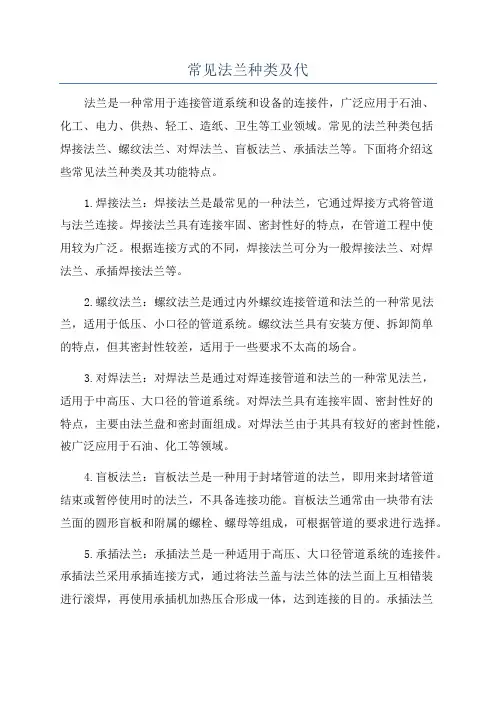

常见法兰种类及代法兰是一种常用于连接管道系统和设备的连接件，广泛应用于石油、化工、电力、供热、轻工、造纸、卫生等工业领域。

常见的法兰种类包括焊接法兰、螺纹法兰、对焊法兰、盲板法兰、承插法兰等。

下面将介绍这些常见法兰种类及其功能特点。

1.焊接法兰：焊接法兰是最常见的一种法兰，它通过焊接方式将管道与法兰连接。

焊接法兰具有连接牢固、密封性好的特点，在管道工程中使用较为广泛。

根据连接方式的不同，焊接法兰可分为一般焊接法兰、对焊法兰、承插焊接法兰等。

2.螺纹法兰：螺纹法兰是通过内外螺纹连接管道和法兰的一种常见法兰，适用于低压、小口径的管道系统。

螺纹法兰具有安装方便、拆卸简单的特点，但其密封性较差，适用于一些要求不太高的场合。

3.对焊法兰：对焊法兰是通过对焊连接管道和法兰的一种常见法兰，适用于中高压、大口径的管道系统。

对焊法兰具有连接牢固、密封性好的特点，主要由法兰盘和密封面组成。

对焊法兰由于其具有较好的密封性能，被广泛应用于石油、化工等领域。

4.盲板法兰：盲板法兰是一种用于封堵管道的法兰，即用来封堵管道结束或暂停使用时的法兰，不具备连接功能。

盲板法兰通常由一块带有法兰面的圆形盲板和附属的螺栓、螺母等组成，可根据管道的要求进行选择。

5.承插法兰：承插法兰是一种适用于高压、大口径管道系统的连接件。

承插法兰采用承插连接方式，通过将法兰盖与法兰体的法兰面上互相错装进行滚焊，再使用承插机加热压合形成一体，达到连接的目的。

承插法兰由于其连接可靠、承插性能好的特点，广泛应用于石油、化工、供热等领域。

除了上述常见的法兰种类外，还有一些特殊用途的法兰，如凸缘法兰、密封法兰、防爆法兰等。

凸缘法兰是结构复杂的一种法兰，在各类设备和机械传动系统中使用广泛。

密封法兰主要用于密封管道，达到防止漏油、气体等目的。

防爆法兰是具有防止爆炸的功能的一种法兰，常用于石油、化工等易燃易爆场所。

总之，不同种类的法兰根据其连接方式、压力等级、密封性能等因素进行选择，以满足不同工程项目的需求。

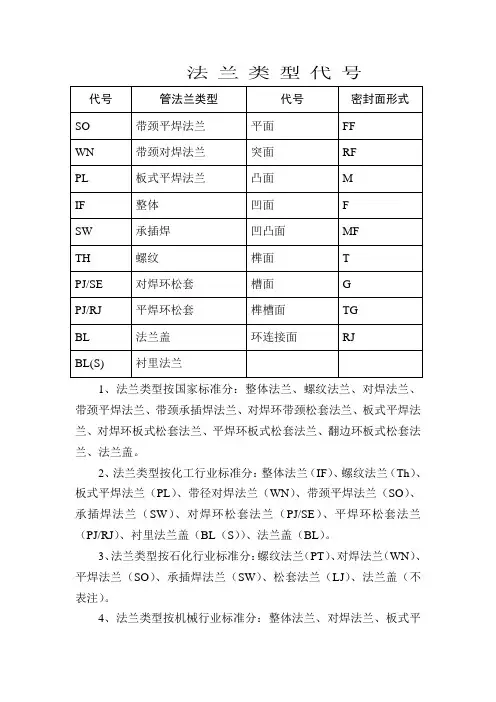

法兰类型代号代号管法兰类型代号密封面形式SO 带颈平焊法兰平面FFWN 带颈对焊法兰突面RFPL 板式平焊法兰凸面MIF 整体凹面 FSW 承插焊凹凸面MFTH 螺纹榫面TPJ/SE 对焊环松套槽面GPJ/RJ 平焊环松套榫槽面TGBL 法兰盖环连接面RJBL(S) 衬里法兰1、法兰类型按国家标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

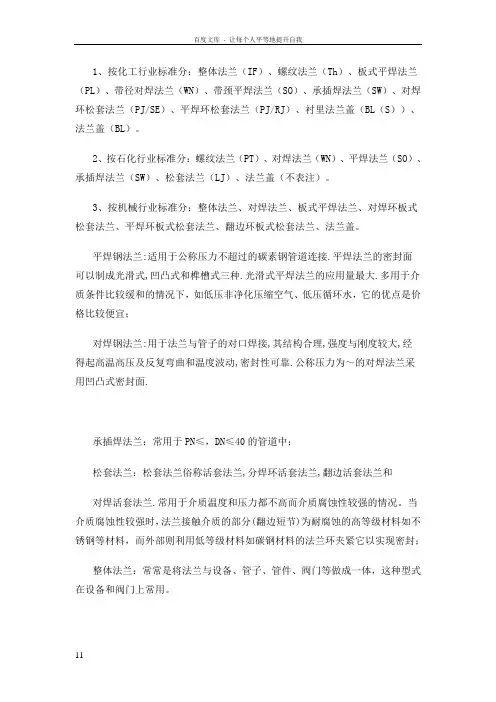

2、法兰类型按化工行业标准分：整体法兰（IF）、螺纹法兰（Th）、板式平焊法兰（PL）、带径对焊法兰（WN）、带颈平焊法兰（SO）、承插焊法兰（SW）、对焊环松套法兰（PJ/SE）、平焊环松套法兰（PJ/RJ）、衬里法兰盖（BL（S））、法兰盖（BL）。

3、法兰类型按石化行业标准分：螺纹法兰（PT）、对焊法兰（WN）、平焊法兰（SO）、承插焊法兰（SW）、松套法兰（LJ）、法兰盖（不表注）。

4、法兰类型按机械行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

平焊钢法兰：适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下，如低压非净化压缩空气、低压循环水，它的优点是价格比较便宜；对焊钢法兰：用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25～2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰：常用于PN≤10.0MPa，DN≤40的管道中；松套法兰：松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。

当介质腐蚀性较强时，法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料，而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封；整体法兰：常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

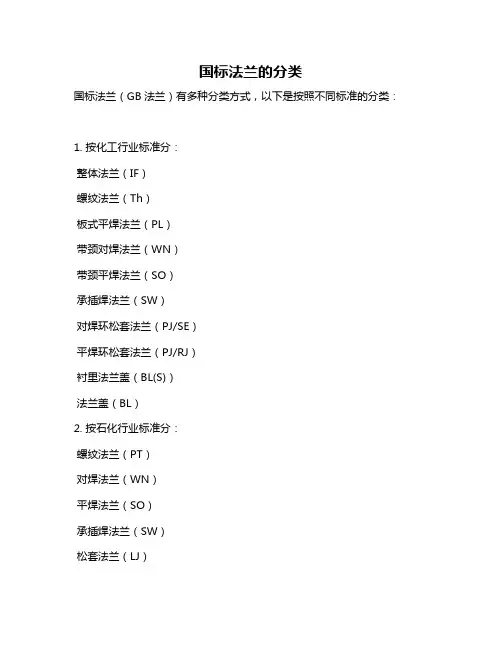

国标法兰的分类
国标法兰（GB法兰）有多种分类方式，以下是按照不同标准的分类：
1. 按化工行业标准分：
整体法兰（IF）
螺纹法兰（Th）
板式平焊法兰（PL）
带颈对焊法兰（WN）
带颈平焊法兰（SO）
承插焊法兰（SW）
对焊环松套法兰（PJ/SE）
平焊环松套法兰（PJ/RJ）
衬里法兰盖（BL(S)）
法兰盖（BL）
2. 按石化行业标准分：
螺纹法兰（PT）
对焊法兰（WN）
平焊法兰（SO）
承插焊法兰（SW）
松套法兰（LJ）
法兰盖（不表注）
3. 按机械行业标准分：整体法兰
对焊法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
4. 按国家（GB）标准分：整体法兰
螺纹法兰
对焊法兰
带颈平焊法兰
带颈承插焊法兰
对焊环带颈松套法兰
板式平焊法兰
对焊环板式松套法兰
平焊环板式松套法兰
翻边环板式松套法兰
法兰盖
这些分类涵盖了各种类型的国标法兰，每种类型都有其特定的用途和特点。

例如，板式平焊法兰制造简单、成本低，但刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

机械设计常用的12种法兰，你知道几种？1法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

2.12种法兰类型及密封面形式1、板式平焊法兰加微信：mvm9987送宏程序教程一份板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

3、带颈对焊法兰带颈对焊法兰的密封面形式有：突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。

常见的十二种法兰知识大全很全很详细（图文）定义：管法兰及其垫片、紧固件统称为法兰接头。

法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

品种：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。

现将各国管法兰简介于下：以德国及原苏联为代表的欧洲体系管法兰美洲体系管法兰标准，以ANSI B16.5和ANSI B 16.47为代表。

英国和法国管法兰标准，两国各有两套管法兰标准，综上所述，国际上通的管法兰标准可概括为两个不同的，且不能互换的管法兰体系：一个以德国为代表的欧洲管法兰体系；另一个是以美国为代表的美洲管法兰体系。

IOS7005-1是国际标准化组织于1992年颁布的一项标准，该标准实际上是把美国和德国两套系列的管法兰合并而成的管法兰标准。

两个体系的管法兰连接尺寸安全不同，无法互配。

两个体系的管法兰以压力等级来区分最为合适，即欧洲体系为0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、32.0、40.0MPa，美洲体系为1.0、2.0、5.0、11.0、15.0、26.0、42.0MPa。

法兰的分类(一)整体法兰1.平焊法兰,制造容易,应用广泛,但刚性较差.法兰附近筒壁的截面上,将产生附加的弯曲应力.所以平焊法兰适用的压力范围较低(PN<4.0MPa).平焊法兰的适用范围:2.对焊法兰又称高颈法兰或长颈法兰.颈提高刚性,厚度比筒体厚,降低根部弯曲应力.对接焊缝,比平焊法兰的角焊缝强度好,对焊法兰适用于压力,温度较高或设备直径较大的场合.(二)松式法兰法兰与容器或管道不连接,比整体式连接强度差法兰盘可用不同材料,用于铜制,铝制,陶瓷,石墨及其非金属材料的设备或管道上.受力后无附加弯曲应力,只适用于压力较低场合(三)任意式法兰整体性介于整体法兰和松式法兰之间,包括未焊透的焊接法兰.圆形法兰最常见,方形法兰利于管子排列紧凑,椭圆形法兰常用于阀门和小直径的高压管子上.三,影响法兰密封的因素影响法兰密封的因素主要有:螺栓预紧力;密封面型式;垫片性能;法兰刚度;操作条件.一螺栓预紧力螺栓预紧力是影响密封一个重要因素.预紧力使垫片压紧并实现初始密封.预紧力过大则垫片被压坏或挤出.预紧力通过法兰密封面传递给垫片,良好的密封,必须使预紧力均匀地作用于垫片.当需要预紧力一定时,采取增加螺栓个数,减小螺栓直径对密封有利二密封面法兰联接密封性能与密封面型式有关,密封面型式选择,主要考虑压力,温度,介质.压力容器和管道中常用的法兰密封面型式和特点:1,突面(RF)光滑平面,可车制密纹水线.结构简单,加工方便,便于进行防腐衬里. 接触面积大,预紧时垫片容易往两边挤,不易压紧.2,凹凸面(MFM)凸面和凹面相配合,凹面上放置垫片,防止垫片被挤出,适用于压力较高.3,榫槽面(TG)槽中垫片不被挤动.螺栓力较小.获得良好的密封效果.结构较复杂,更换垫片较困难.榫面容易损坏,适于易燃,易爆,有毒介质及较高压力.压力不大时,即使直径较大,也能很好密封.4,全平面(FF)与环连接面(RJ)全平面密封适合于压力较小的场合(PN≤1.6MPa);环连接面主要用在带颈对焊法兰与整体法兰上,适用压力范围为(6.3MPa≤PN≤25.0MPa).5,其他类型密封面高压容器和高压管道用球面(透镜)和椭圆或八角形截面金属垫片三垫片性能垫片适当变形和回弹能力是形成密封的必要条件.最常用垫片分为非金属,金属,非金属与金属混合制的垫片非金属垫片:橡胶石棉板,聚四氟乙烯等.柔软耐温度和压力性能较金属垫片差.只适用于常,中温和中,低压设备和管道的法兰密封.金属与非金属混合制垫片:金属包垫片及缠绕垫片等.金属包垫片用薄金属板(镀锌薄钢板,0Cr18Ni9等)将非金属包起来; 金属缠绕垫片是薄低碳钢带(或合金钢带)与石棉带一起绕制而成.不带定位圈和带定位圈.金属包垫片及缠绕垫片较单纯的金属垫片有较好的性能,适应的温度与压力范围较高一些.金属垫片:材料一般并不要求强度高,而是要求软韧.常用是软铝,紫铜,铁(软钢),蒙耐尔合金(含Ni67%,Cu30%,Cr4～5%)钢等.主要用于中,高温和中,高压法兰联接密封.垫片材料的选择:根据温度,压力以及介质腐蚀决定,同时考虑密封面形式,螺栓力的大小以及装卸要求等.查表4-15四,法兰标准及选用石油,化工上用的法兰标准有两类,一类是压力容器法兰标准一类是管法兰标准一压力容器法兰标准1.平焊法兰:2.对焊法兰长颈对焊法兰有厚度更大的颈,刚性大.更高压力范围(PN 0.6MPa～6.4MPa)和直径范围(DN300mm～2000mm),适用温度范围为-20℃～450℃.乙型平焊法兰中DN 2000mm以下规格包括在长颈对焊法兰的规定范围之内.两者联接尺寸和法兰厚度一样.DN2000mm以下的乙型平焊法兰可用轧制长颈对焊法兰代替,以降低成本.平焊与对焊法兰都有带衬环的与不带衬环的两种.当设备是由不锈钢制作时,采用碳钢法兰加不锈钢衬环,可以节省不锈钢.3,公称直径与公称压力根据公称直径与公称压力由法兰标准确定法兰尺寸压力容器法兰公称直径同压力容器例如DN 1000mm的压力容器,应当配用DN 1000mm的压力容器法兰. 法兰公称压力:与最大操作压力,操作温度以及材料有关.定义:以16MnR在200℃时的机械性能为基准确定法兰尺寸,在200℃时,它的最大允许操作压力就认为是具有该尺寸法兰的公称压力.公称压力PNO.6MPa法兰,用16MnR制造的,在200℃时,最大允许操作压力0.6MPa.高于200℃的最大操作压力将低于它的公称压力0.6MPa.低于200℃仍按200℃确定其最高工作压力.材料改为Q235-A,机械性能比16MnR差,公称压力PN0.6MPa的法兰,200℃操作,最大允许操作压力也低于公称压力.材料由16MnR改为15MnVR,机械性能优于16MnR,公称压力PN0.6MPa 的法兰,在200℃操作时,最大允许操作压力将高于它的公称压力. 只要法兰的公称直径,公称压力确定了,法兰的尺寸也就确定了.最大允许工作压力的确定:为操作温度300℃,设计压力0.6MPa的容器选配法兰.材料15MnVR按公称压力0.6MPa查取.材料20R按公称压力1.0MPa查取尺寸.二管法兰标准同样公称直径的容器法兰和管法兰的尺寸不相同,不能互相代用.管法兰的型式除平焊,对焊法兰外,还有铸钢法兰,铸铁法兰,活套法兰,螺纹法兰等.管法兰标准查选方法,步骤与压力容器法兰同.GB9119.7-88外,常用标准还有:化工部标准HG20592～HG20602-97;中石化标准SH3406-96等.其中化工部标准中分为欧洲体系,美洲体系等,我国常用的为欧洲体系.例4-6:塔身与封头的法兰.塔内径1000mm,操作温度280℃,设计压力0.2MPa.Q235-A.根据操作温度,设计压力和所用材料,应按公称压力为0.6MPa查选尺寸.压力不高,直径不大,表4-16用甲型平焊法兰,平面密封面,垫片用石棉橡胶板.法兰的各部尺寸从附录表9中查,联接螺栓材料Q235-A,M20共36个.思考题:1.法兰垫片密封的原理是什么影响密封的因素有哪些2.法兰的型式有哪些各有什么特点3.法兰密封面型式有哪些各适用什么场合4.常用的垫片材料有哪些。

常用的法兰类型一、平焊法兰平焊法兰是一种常用的法兰连接形式，它具有结构简单、连接牢固、安装方便等特点。

平焊法兰的连接面为平面，因此也被称为平面法兰。

它适用于低压、低温的管道系统，常见于一般工业设备和建筑领域。

二、对焊法兰对焊法兰是一种连接面为凸台的法兰形式。

它通过对焊的方式将法兰与管道连接，具有连接牢固、密封性好等特点。

对焊法兰适用于高压、高温的管道系统，常见于化工、石油、天然气等工业领域。

三、螺纹法兰螺纹法兰是一种连接面为螺纹的法兰形式。

它通过螺纹的方式将法兰与管道连接，具有安装方便、拆卸容易等特点。

螺纹法兰适用于低压、低温的管道系统，常见于给水、暖气、空调等领域。

四、盲板法兰盲板法兰是一种没有孔洞的法兰形式。

它通常用于封堵管道系统中的盲孔或无用接口，起到堵塞作用。

盲板法兰适用于各种管道系统，常见于化工、船舶、食品加工等领域。

五、承插焊法兰承插焊法兰是一种连接面为承插形状的法兰形式。

它通过承插的方式将法兰与管道连接，具有连接牢固、密封性好等特点。

承插焊法兰适用于高压、高温的管道系统，常见于化工、石油、天然气等工业领域。

六、法兰连接的优缺点法兰连接作为一种常用的管道连接形式，具有以下优点：连接牢固，密封性好，安装方便，拆卸容易，适用于各种管道系统。

然而，法兰连接也存在一些缺点：成本较高，占用空间较大，需要使用密封垫片等附件。

七、选择合适的法兰类型在选择合适的法兰类型时，需要考虑以下因素：管道系统的压力、温度，介质的性质，连接方式的要求等。

根据具体情况选择适合的法兰类型，可以确保管道系统的安全运行和正常工作。

八、总结常用的法兰类型包括平焊法兰、对焊法兰、螺纹法兰、盲板法兰、承插焊法兰等，它们在不同的管道系统中扮演着重要的连接角色。

选择合适的法兰类型对于管道系统的正常运行和安全性至关重要。

因此，我们在设计和安装管道系统时，应根据具体要求选择合适的法兰类型，并严格按照相关标准进行安装和检验，以确保管道系统的稳定运行。

法兰类型及类型代号稿子一：嗨，亲爱的小伙伴们！今天咱们来聊聊法兰类型及类型代号那些事儿。

你知道吗，法兰的类型可多啦！比如说平焊法兰，这就像个乖巧的小宝贝，结构简单，安装方便，在很多场合都能看到它的身影。

它的代号通常是 PL 哟。

还有对焊法兰，这家伙可厉害啦，能承受更高的压力和温度，就像个强壮的大力士。

它的代号一般是 WN 。

再来说说承插焊法兰，像个小巧灵活的精灵，适用于一些小口径的管道连接，代号是 SW 。

螺纹法兰也很有趣，通过螺纹来连接，就像拧螺丝一样，简单又快捷，代号是 Th 。

松套法兰呢，就像是个自由的舞者，能够灵活转动，给安装和维护带来不少便利，代号是 PJ/SE 。

哎呀，这么多种法兰类型和代号，是不是有点眼花缭乱啦？其实只要多了解，多接触，就会发现它们都各有各的特点和用处。

好啦，今天就先聊到这儿，下次咱们再继续探索法兰的奇妙世界！稿子二：亲爱的朋友们，咱们来唠唠法兰类型及类型代号呀！呢，是板式平焊法兰，这家伙可常见了，就像我们身边的老朋友，代号是 PL 。

它经济实惠，安装起来也不费劲。

然后是带颈平焊法兰，像个脖子长长的小可爱，代号是 SO 。

它在一些中低压的管道里经常出现。

接着是带颈对焊法兰，那可是个厉害角色，抗压能力超强，代号是 WN 。

好多高压高温的环境都得靠它撑场面。

还有整体法兰，就像一个团结的大家庭，各个部分紧密相连，代号是 IF 。

对啦，别忘了还有法兰盖，它就像个盖子一样，把管口盖得严严实实，代号是 BL 。

这么多不同的法兰类型和代号，是不是感觉很有趣？其实呀，每一种都有它独特的魅力和用途，就看我们怎么去发现和运用啦。

怎么样，今天这一唠，是不是对法兰又多了一些了解？以后再碰到法兰，可别犯迷糊哟！。

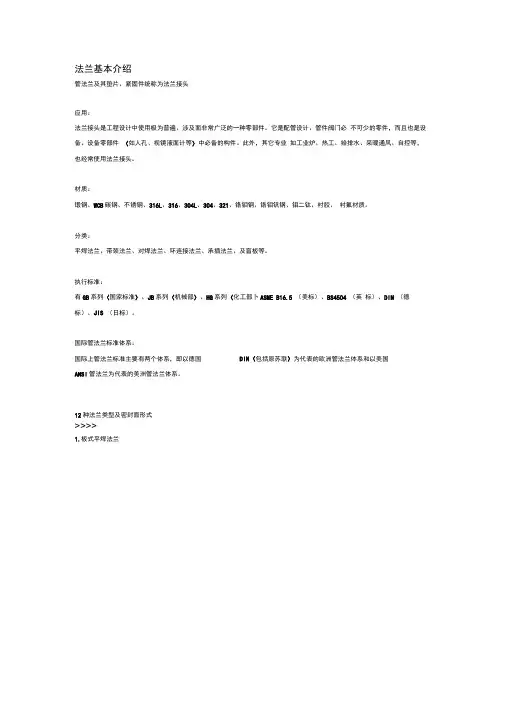

法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

国际管法兰标准体系：国际上管法兰标准主要有两个体系，即以德国DIN(包括原苏联)为代表的欧洲管法兰体系和以美国ANSI管法兰为代表的美洲管法兰体系。

12种法兰类型及密封面形式>>>>1.板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

>>>>2.带颈平焊法兰带颈平焊法兰属于国标法兰标准体系。

是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

优点：现场安装较方便，可省略焊缝拍揉伤的工序缺点：带颈平焊法兰颈部高度较低，对法兰的刚度、承载能力有所提高。

与对焊法兰相比，焊接工作量大，焊条耗量高，经不起高温高压及反复弯曲和温度波动。

>>>>3.带颈对焊法兰带颈对焊法兰的密封面形式有突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

优点：连接不易变形,密封效果好,应用广泛,适用于温度或压力大幅度波动的管道或高温、高压及低温的管道,也用于输送价格昂贵介质、易燃易爆介质、有毒气体的管道上缺点：带颈对焊法兰的体积庞大，重量笨重，价格昂贵，安装定位很困难。
