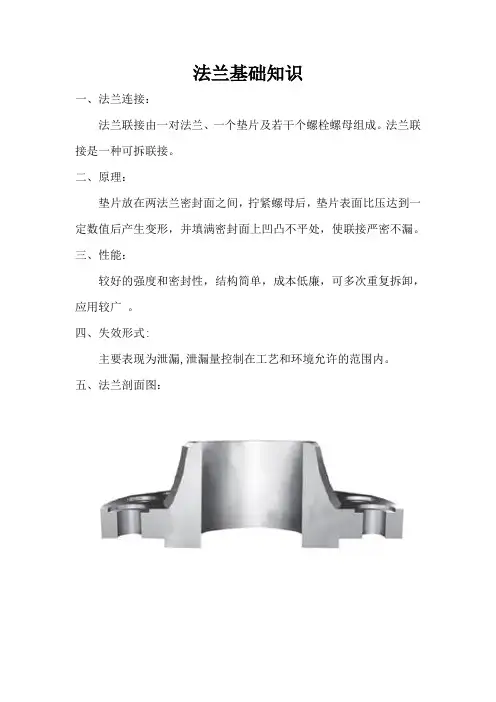

法兰基础知识一、法兰连接：法兰联接由一对法兰、一个垫片及若干个螺栓螺母组成。

法兰联接是一种可拆联接。

二、原理：垫片放在两法兰密封面之间，拧紧螺母后，垫片表面比压达到一定数值后产生变形，并填满密封面上凹凸不平处，使联接严密不漏。

三、性能：较好的强度和密封性，结构简单，成本低廉，可多次重复拆卸，应用较广。

四、失效形式:主要表现为泄漏,泄漏量控制在工艺和环境允许的范围内。

五、法兰剖面图：六、法兰分类法兰类型包括：板式平焊法兰、带颈平焊法兰、带颈对焊法兰、整体法兰、承插焊法兰、螺纹法兰、对焊环松套法兰、平焊环松套法兰、法兰盖和衬里法兰盖。

如下表：常见法兰的种类一、整体法兰常常是将法兰与设备、管子、管件、阀门等做成一体，这种型式在设备和阀门上常用。

二、螺纹法兰螺纹法兰是将法兰的内孔加工成管螺纹，并和带螺纹的管子配合实现连接，是一种非焊接法兰。

焊接形式：板式平焊法兰是把管子插到法兰里去焊接。

带颈平焊法兰同板式平焊法兰一样也是将钢管、管件等伸入法兰内通过角焊缝与设备或管道连接的法兰。

它与其他法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。

六、承插焊法兰承插焊法兰是一端与钢管焊接另一端用螺栓连接的的法兰。

常用于PN≤10.0MPa，DN≤40的管道中。

法兰盖也称盲板法兰、盲板。

是中间不带孔的法兰，供封住管道堵头用。

密封面的形式种类较多，有全平面、突面、凹凸面、榫槽面、环连接面。

松套法兰也叫活套法兰，是利用翻边、钢环等把法兰套在管端上，法兰可以在管端上活动。

法兰连接面法兰密封面型式和代号（GB/T9112-2000）法兰压力等级标准法兰尺寸。

法兰的分类法兰是一种常见的管道连接件，主要用于管道系统中连接和支持管道或设备，广泛应用于化工、电力、石油、冶金、轻工等领域。

根据其结构、功能以及用途不同，可以将法兰分为以下几种类型。

1.按结构分类(1)对焊法兰：对焊法兰是一种常见的法兰连接方式，其结构简单，易于安装和维护。

对焊法兰分为平焊法兰和凸面焊法兰两种，凸面焊法兰因其具有反射声波的作用，使得对焊接缝能够更加牢固。

(2)法兰盘：法兰盘的结构和形式类似于一个平面圆盘，具有固定管道的效果。

常用于管道系统中的转弯处和分支处，以及连接两个不同管道尺寸的过渡处。

(3)承插式法兰：承插式法兰是一种特殊的对焊法兰，其特点在于法兰端部为锥形，落退槽深度足够，因此可以承插到管道内部。

这种法兰适用于对密封要求较高的场合，如高压、高温的管道。

2.按功能分类(1)法兰连接管：法兰连接管是将两个法兰连接起来的管道，一端为法兰，可以与另一端的法兰连接，常用于大口径管道或者连接两个异径管道。

(2)法兰支架：法兰支架是一种支撑管道或设备的法兰连接件，由法兰、支架和管子组成，可以方便的调整管道的高度和水平度。

(3)法兰密封件：法兰密封件是保证管道连接密封性的重要部分。

根据不同的介质和工作条件，可以选用不同材质和形状的密封件，如铁垫片、橡胶垫圈、波纹圆垫等。

3.按用途分类(1)标准法兰：标准法兰是按照国内外标准生产的，通用性较强的法兰，如GB/T、HG、JIS、ANSI、DIN等。

(2)非标准法兰：非标准法兰是指按照用户需求定制的非标准化法兰，需要根据具体的使用条件和效果设计生产。

(3)防爆法兰：防爆法兰是具有防止爆炸的能力，在石油、化工等行业中应用广泛，性能可靠，安全系数高。

综上所述，法兰虽然在日常工作中不太引人注目，但是随处可见，其种类繁多，每种类型都有其特别的用途和作用。

在使用法兰时，需要根据安装环境、介质特性、压力温度等因素综合考虑，选择适合的法兰类型和型号，保证其密封性和安全稳定运行。

法兰类型和密封面形式附法兰知识法兰是一种连接管道、阀门、管件等设备的常用连接方式，根据连接方式的不同，法兰可以分为多种类型，如平面法兰、对焊法兰、螺纹法兰、承插焊法兰等。

而密封面形式主要有平面密封、凸面密封、凹面密封、梯形密封等。

一、法兰类型1. 平面法兰（Flat flange）：平面法兰是最简单常见的一种法兰类型，两个连接端的法兰密封面都是平面。

平面法兰的连接方式是通过螺栓将两个法兰面紧密压合，通常用于压力较低的介质或是管道外部。

2. 对焊法兰（Welding Neck flange）：对焊法兰的法兰面呈圆弧状，通过将对焊法兰焊接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

对焊法兰通常用于高压高温的管道系统，其连接方式稳定可靠，密封性好。

3. 螺纹法兰（Threaded flange）：螺纹法兰的法兰面是带有内螺纹或外螺纹的，通过螺纹连接实现管道的连接。

螺纹法兰适用于低压小口径的管道系统，安装和拆卸方便。

4. 承插焊法兰（Socket Weld flange）：承插焊法兰的法兰面是圆弧形状，通过焊接连接在管道末端，然后通过螺栓将两个法兰面压合实现连接。

承插焊法兰通常用于低压小口径的管道系统，其安装和拆卸相对方便，密封性能较对焊法兰略差。

5. 承插焊降低法兰（Reducing Socket Weld flange）：承插焊降低法兰是一种特殊的承插焊法兰，其连接端口的直径不相等，一端比另一端小，适用于需要连接不同口径管道的情况。

6. 盲板法兰（Blind flange）：盲板法兰是一种封堵管道或容器的法兰，其法兰面没有孔洞，通常用于临时封堵或是管道系统的停工维护。

7. 管件法兰（Lap Joint flange）：管件法兰又称松套法兰，其连接方式与平面法兰类似，但是管件法兰与法兰本体通过可拆卸联合来实现连接，适用于需要频繁拆卸的场合。

二、密封面形式1.平面密封：平面密封是一种常见的密封面形式，使用两个平面法兰通过螺栓紧密压合来实现连接，密封垫圈通常采用金属或非金属的填料材料，如橡胶、PTFE等。

法兰知识点总结一、法兰的概念及分类1.1 法兰的概念法兰是一种连接两个管道、阀门、设备或管道和设备之间的连接件，用于维持管道系统的密封和完整性。

它不仅能够连接管道或设备，还可以使得管道系统内的介质流动和传输得以顺利进行。

1.2 法兰的分类根据法兰的连接方式和用途，可以将法兰分为多种类型，包括板式法兰、对焊法兰、螺纹法兰、对夹法兰、搭接法兰、盲板法兰等。

不同种类的法兰适用于不同的工程和设备要求。

二、法兰的结构和工作原理2.1 法兰的结构法兰通常由法兰盘、法兰螺栓、法兰垫片等部件组成，每个部件的结构和选材都对法兰的性能起着至关重要的作用。

法兰盘的形状和连接方式会影响到法兰的密封性能，法兰螺栓的数量和规格则决定了法兰的承压性能，而法兰垫片则用于平衡法兰接头上的结构和密封性。

2.2 法兰的工作原理在管道系统中，法兰通过将两个管道或设备连接在一起，实现了管道系统的完整性和密封性，并且可以通过拆卸的方式实现管道系统的检测、维护和修理工作。

不同类型的法兰在工作原理和作用上有所不同，但其基本功能都是连接管道和设备并保持密封。

三、法兰的材料选用3.1 法兰的材料法兰的材料选用与管道系统的介质和工作环境有关，一般常见的法兰材料包括碳钢、不锈钢、合金钢、铝合金、黄铜等。

每种材料的性能特点和适用范围都不同，需要根据实际情况进行选择。

3.2 法兰材料的选用原则在选择法兰材料时，需考虑耐腐蚀性能、耐磨损性能、机械性能、耐高温和耐低温性能等因素。

通常情况下，工程师会根据介质的性质、工作条件、压力温度等情况进行考虑和选择。

四、法兰的安装和维护4.1 法兰的安装法兰的安装工作涉及到法兰盘、法兰螺栓、法兰垫圈等关键部件，需要注意的是要确保法兰盘两端的法兰垫圈安装正确、法兰盘上法兰盲孔安装位置准确无误、法兰盲孔上法兰盘的垫圈选配正确、法兰螺栓栓紧力矩符合设计要求等。

4.2 法兰的维护定期对法兰进行维护和检查，可以发现法兰是否存在老化、渗漏、磨损等问题，从而及时进行打磨、更换垫圈、检查法兰连接紧固螺栓等工作，确保法兰连接的安全性和可靠性。

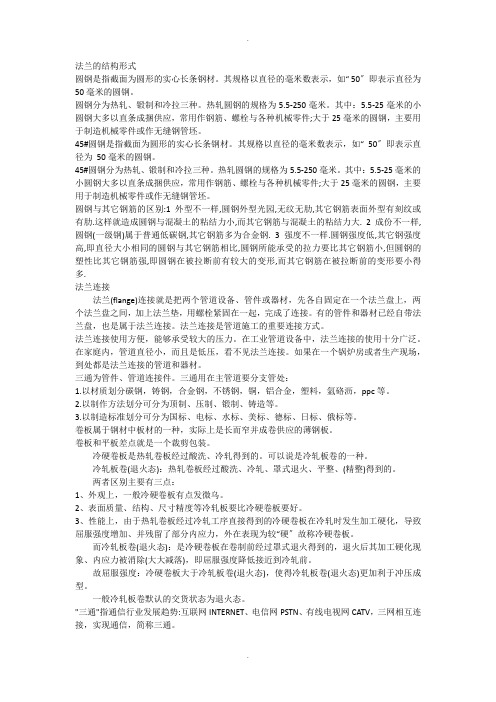

法兰的结构形式圆钢是指截面为圆形的实心长条钢材。

其规格以直径的毫米数表示，如“ 50〞即表示直径为50毫米的圆钢。

圆钢分为热轧、锻制和冷拉三种。

热轧圆钢的规格为5.5-250毫米。

其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓与各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。

45#圆钢是指截面为圆形的实心长条钢材。

其规格以直径的毫米数表示，如“ 50〞即表示直径为50毫米的圆钢。

45#圆钢分为热轧、锻制和冷拉三种。

热轧圆钢的规格为5.5-250毫米。

其中：5.5-25毫米的小圆钢大多以直条成捆供应，常用作钢筋、螺栓与各种机械零件;大于25毫米的圆钢，主要用于制造机械零件或作无缝钢管坯。

圆钢与其它钢筋的区别:1 外型不一样,圆钢外型光园,无纹无肋,其它钢筋表面外型有刻纹或有肋.这样就造成圆钢与混凝土的粘结力小,而其它钢筋与混凝土的粘结力大. 2 成份不一样,圆钢(一级钢)属于普通低碳钢,其它钢筋多为合金钢. 3 强度不一样.圆钢强度低,其它钢强度高,即直径大小相同的圆钢与其它钢筋相比,圆钢所能承受的拉力要比其它钢筋小,但圆钢的塑性比其它钢筋强,即圆钢在被拉断前有较大的变形,而其它钢筋在被拉断前的变形要小得多.法兰连接法兰(flange)连接就是把两个管道设备、管件或器材，先各自固定在一个法兰盘上，两个法兰盘之间，加上法兰垫，用螺栓紧固在一起，完成了连接。

有的管件和器材已经自带法兰盘，也是属于法兰连接。

法兰连接是管道施工的重要连接方式。

法兰连接使用方便，能够承受较大的压力。

在工业管道设备中，法兰连接的使用十分广泛。

在家庭内，管道直径小，而且是低压，看不见法兰连接。

如果在一个锅炉房或者生产现场，到处都是法兰连接的管道和器材。

三通为管件、管道连接件。

三通用在主管道要分支管处：1.以材质划分碳钢，铸钢，合金钢，不锈钢，铜，铝合金，塑料，氩硌沥，ppc等。

2.以制作方法划分可分为顶制、压制、锻制、铸造等。

12种法兰基础知识、种类及特点、类型和密封面形式2020.2.7目录一、法兰基本介绍 (3)二、12种法兰类型及特点 (4)1、板式平焊法兰 (4)2、带颈平焊法兰 (5)3、带颈对焊法兰 (6)4、整体法兰 (7)5、承插焊法兰 (8)6、螺纹法兰 (9)7、对焊环松套法兰 (10)8、平焊环松套法兰 (11)9、法兰盖 (12)10、衬里法兰盖 (13)11、美标带颈平焊法兰 (14)三、法兰类型和密封面形式 (17)一、法兰基本介绍管法兰及其垫片、紧固件统称为法兰接头。

1、应用：法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件。

它是配管设计、管件阀门必不可少的零件，而且也是设备、设备零部件(如人孔、视镜液面计等)中必备的构件。

此外，其它专业如工业炉、热工、给排水、采暖通风、自控等，也经常使用法兰接头。

2、材质：锻钢、WCB碳钢、不锈钢、316L、316、304L、304、321、铬钼钢、铬钼钒钢、钼二钛、衬胶、衬氟材质。

3、分类：平焊法兰、带颈法兰、对焊法兰、环连接法兰、承插法兰、及盲板等。

4、执行标准：有GB系列(国家标准)、JB系列(机械部)、HG系列(化工部)、ASME B16.5（美标）、BS4504（英标）、DIN（德标）、JIS（日标）。

5、国际管法兰标准体系：国际上管法兰标准主要有两个体系。

•以德国DIN(包括原苏联)为代表的欧洲管法兰体系•以美国ANSI管法兰为代表的美洲管法兰体系。

二、12种法兰类型及特点1、板式平焊法兰板式平焊法兰（化工标准HG20592、国家标准GB/T9119、机械JB/T81）。

优点：取材方便，制造简单，成本低，使用广泛。

缺点：刚性较差，因此不得用于有供需、易燃、易爆和较高真空度要求的化工工艺配管系统和高度、极度危害的场合。

密封面型式有平面和突面。

2、带颈平焊法兰带颈平焊法兰属于国标法兰标准体系，是国标法兰(又称GB法兰)的其中一种表现形式，是设备或管道上常用的法兰之一。

法兰是法兰盘的简称，这个名字是flange的音译，最早是由一个叫爱尔恰尔特的英国人在1809年提出来的，并且还同时提出了法兰的铸造方法，但是在后来的相当一段时间都没有广泛的使用，直到二十世纪初，法兰才在各种机械设备以及管道连接上广泛的使用。

什么是法兰？法兰（Flange），又叫法兰凸缘盘或突缘。

通常是指在一个类似盘状的金属体的周边开上几个固定用的孔用于连接其它部件，在各种机械设备以及管道连接上广泛的使用。

法兰是轴与轴之间相互连接的零件，用于管端之间的连接；也有用在设备进出口上的法兰，用于两个设备之间的连接，如减速机法兰。

法兰的分类？1、按化工(HG)行业标准分：整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带颈对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL) 。

2、按石化(SH)行业标准分：螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。

3、按机械(JB)行业标准分：整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

4、按国家(GB)标准分：整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

法兰的标准法兰作为一种连接件在国际上都广泛使用，这就需要有统一的标准。

例如说管道法兰现在主要有两个标准体系，即以德国DIN（包括原苏联）为代表的欧洲管法兰体系（DIN，GB，JB，HG20592）和以美国ANSI 管法兰为代表的美洲管法兰体系（包括ANSI，GB，HG20615）。

除此之外，还有日本JIS管法兰，但在石油化工装置中一般仅用于公用工程，而且在国际上影响较小。
