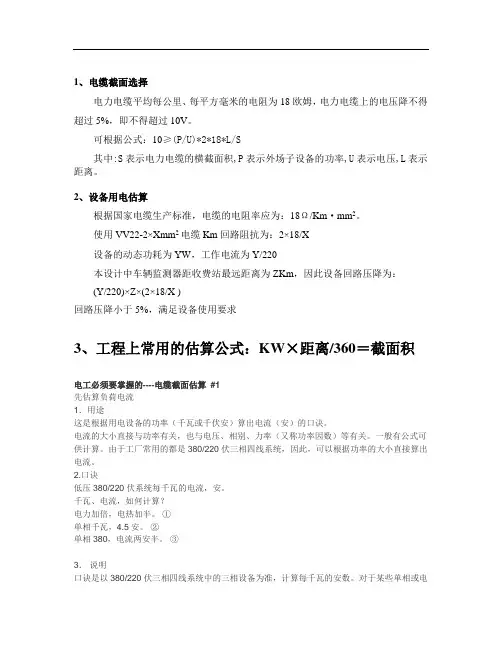

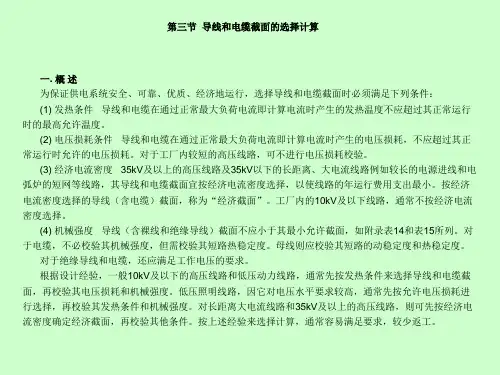

电缆截面选择计算书

1、电缆截面选择电力电缆平均每公里、每平方毫米的电阻为18欧姆，电力电缆上的电压降不得超过5%，即不得超过10V。

可根据公式：10≥(P/U)*2*18*L/S其中:S表示电力电缆的横截面积,P表示外场子设备的功率,U表示电压,L表示距离。

2、设备用电估算根据国家电缆生产标准，电缆的电阻率应为：18Ω/Km·mm2。

使用VV22-2×Xmm2电缆Km回路阻抗为：2×18/X设备的动态功耗为YW，工作电流为Y/220本设计中车辆监测器距收费站最远距离为ZKm，因此设备回路压降为：(Y/220)×Z×(2×18/X )回路压降小于5%，满足设备使用要求3、工程上常用的估算公式：KW×距离/360＝截面积电工必须要掌握的----电缆截面估算#1先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。

电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。

一般有公式可供计算。

由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。

2.口诀低压380/220伏系统每千瓦的电流，安。

千瓦、电流，如何计算？电力加倍，电热加半。

①单相千瓦，4.5安。

②单相380，电流两安半。

③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。

对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。

①这两句口诀中，电力专指电动机。

在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”(乘2)就是电流，安。

这电流也称电动机的额定电流。

【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。

【例2】 40千瓦水泵电动机按“电力加倍”算得电流为80安。

电热是指用电阻加热的电阻炉等。

三相380伏的电热设备，每千瓦的电流为1.5安。

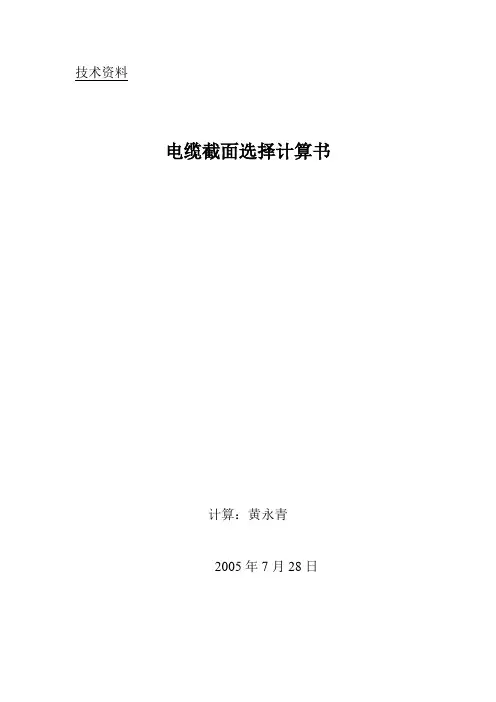

技术资料电缆截面选择计算书计算：黄永青2005年7月28日1.计算条件A.环境温度：4０℃。

B.敷设方式:- 穿金属管敷设;- 金属桥架敷设;- 地沟敷设;- 穿塑料管敷设。

C.使用导线：铜导体电力电缆-6～１0kＶ高压：XLPＥ(交联聚乙烯绝缘）电力电缆。

- 3８0Ｖ低压:PVC（聚氯乙烯绝缘)或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1)载流量的校正A.温度校正K1=√（θn－θa）/（θｎ-θc）式中:θｎ：导线线芯允许最高工作温度,℃;XLＰE绝缘电缆为90℃,PVC绝缘电缆为７0℃。

θa:敷设处的环境温度，℃;θｃ:已知载流量数据的对应温度,℃。

2)敷设方式的校正国标《电力工程电缆设计规范》GＢ50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性,取敷设方式校正系数Ｋ2=0.7 3)载流量的校正系数K＝K1×Ｋ22.2电力电缆载流量表表16~10kＶXLPＥ绝缘铜芯电力电缆载流量表表2 0.6/1kVＰVC绝缘电力电缆载流量表表3 0.6/１ｋV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6～10kＶ回路电力电缆短路保护协调S≥I×√t×102/Ｃ式中:S：电缆截面,mｍ2；I:短路电流周期分量有效值,A；t:短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C＝13６6６２)3８0V低压回路电力电缆短路保护协调- 配电线路的短路保护协调S≥I×√t/Ｋ式中：S：电缆截面，ｍm２；I：短路电流有效值（均方根值)，A;t：短路电流持续作用时间,秒。

Ｋ:PVＣ绝缘电缆Ｋ=11５;XLPE绝缘电缆K=143-3８０V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的４0%。

2.4 电缆的最小截面A.6~10ｋV电力电缆：根据铜冶炼厂实际使用经验,采用断路器时,最小截面７0~95mｍ2。

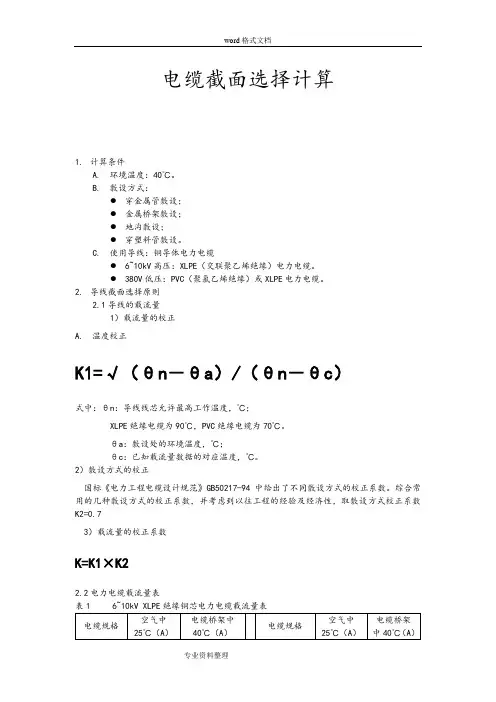

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=13666 2）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

电缆截面的选择方法及计算示例1 按长期允许载流量选择电缆截面为了保证电缆的使用寿命，运行中的导体电缆温度应不超过规定的长期允许工作温度：聚氯乙烯绝缘电缆为70℃，交联聚乙烯绝缘电缆为90℃。

根据这一原则，在选择电缆截面时，必须满足下列条件：Imax≤I0K式中：Imax——通过的最大连续负荷载流量（A）；I0 ——指定条件下的长期允许载流量（A），见附表1；K ——长期允许载流量修正系数，见附表2.举例：某工厂主变压器容量S为12000KVA，若以直埋35KV交联电缆供电，试问应选择多大电缆截面？（土壤温度最高30℃，土壤热阻系数2.5）解：按下列计算电缆线路应通过的电流值I===198（A）查附表1-12得：铜芯交联电缆8.7/10KV 3×95mm2，最大连续负荷载流量为220A，25℃。

由于敷设土壤温度最高为30℃，应进行温度修正。

查附表2-2得修正系数为0.96. I修=220（A）×0.96=211（A）通过土壤温度的修正后该电缆的连续负荷载流量虽只有211（A），仍能满足电缆线路198（A）的要求。

2 按经济电流密度选择电缆截面国际电工委员会标准IEC287-3-2/1995提出了电缆尺寸即导体截面经济最佳化的观点：电缆导体截面的选择，不仅要考虑电缆线路的初始成本，而且要同时考虑电缆在寿命期间的电能损耗成本。

因此要从经济电流密度来选择电缆截面。

（1）经济电流密度计算式：J=（2）电缆经济电流截面计算式：Sj=Imax/J式中：J——经济电流密度（A/mm2）；Sj——经济电流截面（mm2）；B=（1+Yp+Ys）(1+λ1+λ2)，可取平均值1.0014；P20————20℃时电缆导体电阻率（Ω·mm2/m）铜芯为18.4×10-9，，铝芯为31×10-9，计算时可分别取18.4和31。

d20————20℃时电缆导体的电阻温度系数（1/℃）。

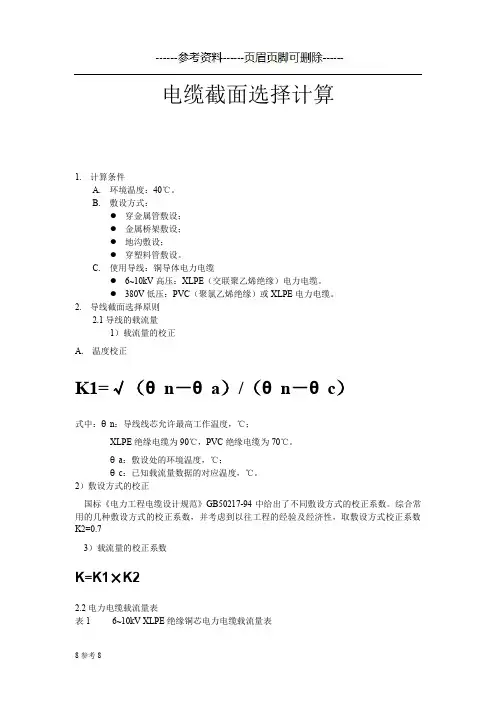

电缆截面选择计算1.计算条件A.环境温度：40℃。

B.敷设方式：●穿金属管敷设；●金属桥架敷设；●地沟敷设；●穿塑料管敷设。

C.使用导线：铜导体电力电缆●6~10kV高压：XLPE（交联聚乙烯绝缘）电力电缆。

●380V低压：PVC（聚氯乙烯绝缘）或XLPE电力电缆。

2.导线截面选择原则2.1导线的载流量1）载流量的校正A.温度校正K1=√（θn－θa）/（θn－θc）式中：θn：导线线芯允许最高工作温度，℃；XLPE绝缘电缆为90℃，PVC绝缘电缆为70℃。

θa：敷设处的环境温度，℃；θc：已知载流量数据的对应温度，℃。

2）敷设方式的校正国标《电力工程电缆设计规范》GB50217-94中给出了不同敷设方式的校正系数。

综合常用的几种敷设方式的校正系数，并考虑到以往工程的经验及经济性，取敷设方式校正系数K2=0.73）载流量的校正系数K=K1×K22.2电力电缆载流量表表1 6~10kV XLPE绝缘铜芯电力电缆载流量表表2 0.6/1kV PVC绝缘电力电缆载流量表表3 0.6/1kV XLPE绝缘电力电缆载流量表2.3短路保护协调1）6~10kV回路电力电缆短路保护协调S≥I×√t×102/C式中：S：电缆截面，mm2；I：短路电流周期分量有效值，A；t：短路切除时间，秒。

C：电动机馈线C=15320；其他馈线C=136662）380V低压回路电力电缆短路保护协调●配电线路的短路保护协调S≥I×√t/K式中：S：电缆截面，mm2；I：短路电流有效值（均方根值），A；t：短路电流持续作用时间，秒。

K：PVC绝缘电缆K=115；XLPE绝缘电缆K=143●380V电动机回路短路保护协调电缆的允许电流大于线路短路保护熔断器熔体额定电流的40%。

2.4电缆的最小截面A.6~10kV电力电缆：根据铜冶炼厂实际使用经验，采用断路器时，最小截面70~95 mm2。

（在新设计的工程中应根据短路电流数据进行计算）B.低压电力电缆：最小截面：4 mm2。

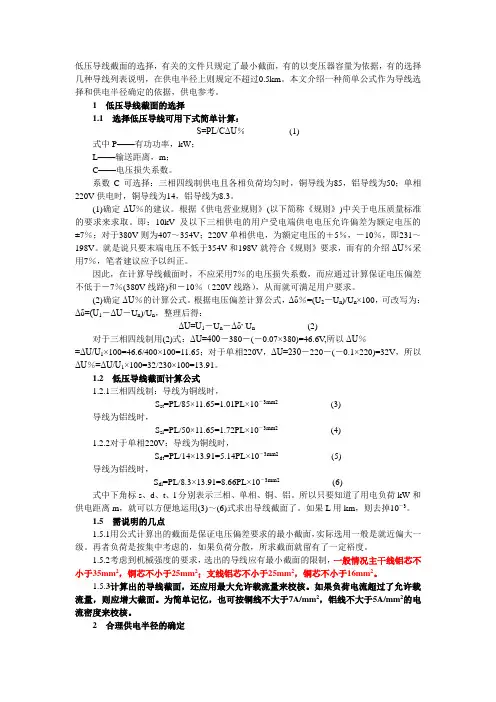

低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

1低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。

因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。

(2)确定ΔU％的计算公式。

根据电压偏差计算公式，Δδ％=(U2－U n)/U n×100，可改写为：Δδ=(U1－ΔU－U n)/U n，整理后得：ΔU=U1－U n－Δδ．U n(2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。

1.2低压导线截面计算公式1.2.1三相四线制：导线为铜线时，S st=PL/85×11.65=1.01PL×10－3mm2(3)导线为铝线时，S sl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，S dt=PL/14×13.91=5.14PL×10－3mm2(5)导线为铝线时，S dl=PL/8.3×13.91=8.66PL×10－3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。

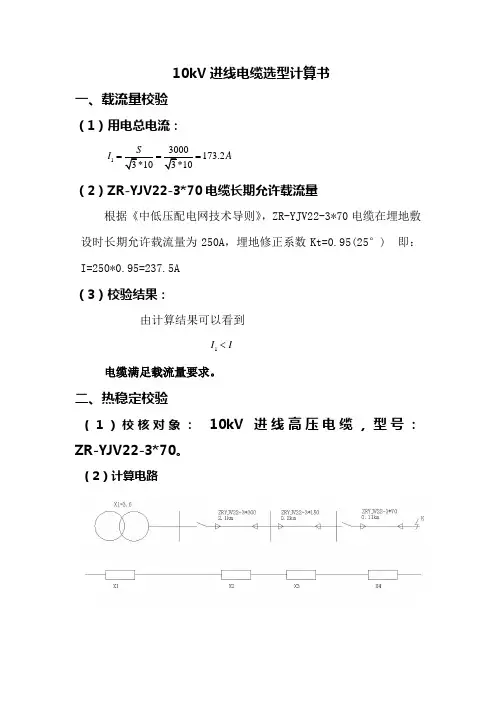

10kV进线电缆选型计算书一、载流量校验（1）用电总电流：1173.2I A===（2）ZR-YJV22-3*70电缆长期允许载流量根据《中低压配电网技术导则》，ZR-YJV22-3*70电缆在埋地敷设时长期允许载流量为250A，埋地修正系数Kt=0.95(25°) 即：I=250*0.95=237.5A（3）校验结果：由计算结果可以看到II<1电缆满足载流量要求。

二、热稳定校验（1）校核对象： 10kV进线高压电缆，型号：ZR-YJV22-3*70。

（2）计算电路（3）K点短路电流计算：参考电缆选型资料，ZR-YJV22-3*70电缆阻抗为：X1=0.36欧(三洲站大运行方式阻抗)X2+X3+X4＝0.073(欧/Km)*2.1Km +0.084(欧/Km)*0.2Km+0.091(欧/Km)*0.1Km+=0.179欧211.24k I kA === （4）YJV22-70mm2电缆的最大允许短路电流计算：302010)20(1)20(1ln -⨯⨯-+-+=tA a a akp C I s v zk θθ 式中:A －－电缆导体的截面70mm 2v C －－电缆导体的热容系数，焦／厘米3〃℃（铜导体3.5，铝导体2.48）k －－20℃的导体交流电阻与直流电阻之比（70mm 2取 1.001，95mm 2取1.003，120mm 2取1.006，150mm 2取1.008，185mm 2取1.009，240mm 2取1.021，400 mm 2取1.025）t —故障切除时间（取0.5秒）α—导体电阻系数的温度系数（铜导线0.00393，铝导线0.004） θs －－短路时导体或接头的允许温度 （铜取230℃，铝取200℃）θ0－－短路前导体的运行温度 (取90℃)ρ20---20℃时导体的电阻系数,欧〃毫米/米(铜导体0.0184,铝导体0.031)故：310zk I -= 计算得13.01zk I kA =（5）校验结果： 由计算结果可以看到 zk k I I <2电缆满足热稳定要求。

电线及电缆截面的选择及计算低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

1 低压导线截面的选择1.1 选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。

因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。

(2)确定ΔU％的计算公式。

根据电压偏差计算公式，Δδ％=(UU n)/U n×100，可改写为：Δδ=(U1－ΔU－U n)/U n，整理后得：2－ΔU=U1－U n－Δδ．U n (2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。

1.2 低压导线截面计算公式1.2.1三相四线制：导线为铜线时，S st=PL/85×11.65=1.01PL×10－3mm2(3)导线为铝线时，S sl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，S dt=PL/14×13.91=5.14PL×10－3mm2(5)导线为铝线时，S dl=PL/8.3×13.91=8.66PL×10－3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。

电缆选型计算书一、原始资料1、本工程采用组件容量270WP，参数如下:2、本工程采用组串光伏逆变器参数如下:二、电缆选型根据GB50127-2007《电力工程电缆设计规范》，光伏方阵场电缆截面积选取应符合以下三个条件：（1）电缆的持续工作电流不高于电缆允许的载流量；（2）电缆截面积不小于短路热稳定要求的最小截面积；（3）尚需按照经济电流截面积选择电缆截面积。

电力工程电缆设计规范附录B提供了电力电缆经济截面积选择的方法，但由于光伏发电的特殊性，这一方法不能直接应用于汇集电缆截面积选取。

实际上，随着计算机技术的应用越来越广泛，且电缆截面积优化的边界条件变化很快，采用该规范附录B中的公式或查表的方式来计算电缆的经济截面积已经不能适应时代的要求。

所以，本项目依据条件（1）、（2）进行电缆选型。

组件之间及组串至组串逆变器之间直流电缆选用专用光伏电缆PV1-F型电缆。

交流电缆选用ZC-YJV22型电缆。

1、载流量选择组串至逆变器的直流电缆选择：270W组件工作电流为8.73A，短路电流为9.18A，组件串联后工作电流也为8.73A：I（直）=P/（工作电压×U）=270×24/(30.9×24)= 8.734A查询载流量选择PV1-F-1*4mm2。

组串逆变器至交流汇流箱的交流电缆选择，最大连续电流为：I=S/（√3×U）=50000/(√3×500)= 57.74A查询载流量选择ZC-YJV22-0.6/1KV-3*25。

同理计算其他电缆型号，详见下表：二、电压损失计算公式如下：电压降百分比U%=△U/Un；电压损耗△U=IR；计算电流I=P/1.732*Un*COSØ（其中P为功率，Un为额定电压，COSØ为功率因素）；线路电阻R=ρL/S（其中为电阻率，L为电缆长度，S为电缆截面积）。

依据铜电阻率为1.75 ×10-8Ωm（20℃），功率因素取1。

低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

1低压导线截面的选择1.1选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。

因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。

(2)确定ΔU％的计算公式。

根据电压偏差计算公式，Δδ％=(U2－U n)/U n×100，可改写为：Δδ=(U1－ΔU－U n)/U n，整理后得：ΔU=U1－U n－Δδ．U n (2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。

1.2低压导线截面计算公式1.2.1三相四线制：导线为铜线时，S st=PL/85×11.65=1.01PL×10－3mm2(3) 导线为铝线时，S sl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，S dt=PL/14×13.91=5.14PL×10－3mm2(5) 导线为铝线时，S dl=PL/8.3×13.91=8.66PL×10－3mm2(6) 式中下角标s、d、t、l分别表示三相、单相、铜、铝。

1低压导线截面的选择选择低压导线可用下式简单计算：S=PL/C ΔU％(1)式中 P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数 C可选择：三相四线制供电且各相负荷平均时，铜导线为85，铝导线为50；单相220V 供电时，铜导线为14，铝导线为。

(1) 确立U％的建议。

依据《供电营业规则》( 以下简称《规则》) 中对于电压质量标准的要求来求取。

即：10kV 及以下三相供电的用户受电端供电电压同意误差为额定电压的±7％；对于 380V 则为 407～ 354V；220V 单相供电，为额定电压的＋5％，－ 10％，即 231～198V。

就是说只需尾端电压不低于354V 和 198V 就切合《规则》要求，而有的介绍U％采用7％，笔者建议应予以纠正。

所以，在计算导线截面时，不该采纳7％的电压损失系数，而应经过计算保证电压误差不低于－ 7％ (380V 线路 ) 和－ 10％（ 220V 线路），进而便可知足用户要求。

(2) 确立U％的计算公式。

依据电压误差计算公式，Δδ％=(U2－U n)/U n×100，可改写为：Δδ =(U 1－U－ U n )/U n，整理后得：U=U1－ U n－Δδ． U n(2)对于三相四线制用(2) 式：U=400－ 380－( －× 380)=, 所以U％= U/U1×100=400×100=；对于单相220V，U=230－ 220－ ( －× 220)=32V，所以U％=U/U1×100=32/230×100=。

低压导线截面计算公式三相四线制：导线为铜线时，S st =PL/85×=×10 －3mm2(3)导线为铝线时，S sl =PL/50×=×10 －3mm2(4)对于单相 220V：导线为铜线时，S dt =PL/14×=×10 －3mm2(5)导线为铝线时，dl－3mm2(6)S =PL/×=×10式中下角标 s、d、 t 、 l 分别表示三相、单相、铜、铝。

电线及电缆截面的选择及计算第一篇：电线及电缆截面的选择及计算低压导线截面的选择，有关的文件只规定了最小截面，有的以变压器容量为依据，有的选择几种导线列表说明，在供电半径上则规定不超过0.5km。

本文介绍一种简单公式作为导线选择和供电半径确定的依据，供电参考。

低压导线截面的选择1.1 选择低压导线可用下式简单计算：S=PL/CΔU％(1)式中P——有功功率，kW；L——输送距离，m；C——电压损失系数。

系数C可选择：三相四线制供电且各相负荷均匀时，铜导线为85，铝导线为50；单相220V供电时，铜导线为14，铝导线为8.3。

(1)确定ΔU％的建议。

根据《供电营业规则》(以下简称《规则》)中关于电压质量标准的要求来求取。

即：10kV及以下三相供电的用户受电端供电电压允许偏差为额定电压的±7％；对于380V则为407～354V；220V单相供电，为额定电压的＋5％，－10％，即231～198V。

就是说只要末端电压不低于354V和198V就符合《规则》要求，而有的介绍ΔU％采用7％，笔者建议应予以纠正。

因此，在计算导线截面时，不应采用7％的电压损失系数，而应通过计算保证电压偏差不低于－7％(380V线路)和－10％（220V线路），从而就可满足用户要求。

(2)确定ΔU％的计算公式。

根据电压偏差计算公式，Δδ％=(U2－Un)/Un×100，可改写为：Δδ=(U1－ΔU－Un)/Un，整理后得：ΔU=U1－Un－Δδ．Un(2)对于三相四线制用(2)式：ΔU=400－380－(－0.07×380)=46.6V,所以ΔU％=ΔU/U1×100=46.6/400×100=11.65；对于单相220V，ΔU=230－220－(－0.1×220)=32V，所以ΔU％=ΔU/U1×100=32/230×100=13.91。

1.2 低压导线截面计算公式1.2.1三相四线制：导线为铜线时，Sst=PL/85×11.65=1.01PL×10－3mm2(3)导线为铝线时，Ssl=PL/50×11.65=1.72PL×10－3mm2(4)1.2.2对于单相220V：导线为铜线时，Sdt=PL/14×13.91=5.14PL×10－3mm2(5)导线为铝线时，Sdl=PL/8.3×13.91=8.66PL×10－3mm2(6)式中下角标s、d、t、l分别表示三相、单相、铜、铝。

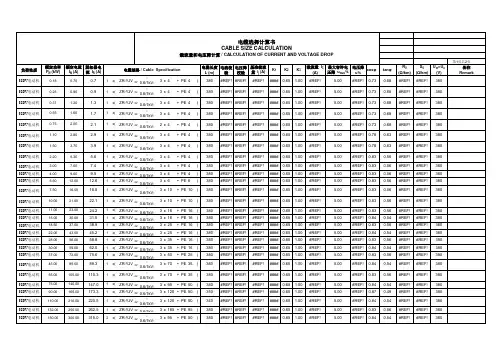

项目名称：工程
业主：
低压三相配电系统
电缆型号：YJV
额定电压：380V 50 Hz母线短路电流：50KA
允许的最大电压降：正常运行时压降： 5.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
埋深：0(校正系数K3)
环境温度：TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1
高压三相配电系统
电缆型号：YJV
额定电压：6KV 50 Hz母线短路电流：31.5KA
允许的最大电压降：正常运行时压降： 2.0%起动时压降：15%
最大允许温度：正常运行时:90o C短路时:250o C
电缆敷设方式：:桥架中敷设(校正系数K1)电缆间距:D(校正系数K2)
多层并列：(校正系数K3)
最热月日平均温度TA=35o C土壤热阻：度C.cm/W(校正系数K4)载流量校正系数：K1= 1.05K2=0.8K3=0.8K4=1。
