第六章相平衡一．基本要求1．掌握相平衡的一些基本概念，会熟练运用相律来判断系统的组分数、相数和自由度数。
2．能看懂单组分系统的相图，理解相图中的点、线和面的含义及自由度，知道相图中两相平衡线的斜率是如何用Clapeyron方程和Clausius-Clapeyron方程确定的，了解三相点与凝固点的区别。
3．能看懂二组分液态混合物的相图，会在两相区使用杠杆规则，了解蒸馏与精馏的原理，知道最低和最高恒沸混合物产生的原因。
4．了解部分互溶双液系和完全不互溶双液系相图的特点，掌握水蒸汽蒸馏的原理。
5．掌握如何用热分析法绘制相图，会分析低共熔相图上的相区、平衡线和特殊点所包含的相数、相的状态和自由度，会从相图上的任意点绘制冷却时的步冷曲线。
了解二组分低共熔相图和水盐相图在湿法冶金、分离和提纯等方面的应用。
6．了解生成稳定化合物、不稳定化合物和形成固溶体相图的特点，知道如何利用相图来提纯物质。
二．把握学习要点的建议相律是本章的重要内容之一，不一定要详细了解相律的推导，而必须理解相律中各个物理量的意义以及如何求算组分数，并能熟练地运用相律。
水的相图是最简单也是最基本的相图，要把图中的点、线、面的含义搞清楚，知道确定两相平衡线的斜率，学会进行自由度的分析，了解三相点与凝固点的区别，为以后看懂相图和分析相图打好基础。
超临界流体目前是分离和反应领域中的一个研究热点，了解一些二氧化碳超临界流体在萃取方面的应用例子，可以扩展自己的知识面，提高学习兴趣。
二组分理想液态混合物的相图是二组分系统中最基本的相图，要根据纵坐标是压力还是温度来确定气相区和液相区的位置，理解气相和液相组成为什么会随着压力或温度的改变而改变，了解各区的条件自由度（在二组分相图上都是条件自由度），为以后看懂复杂的二组分相图打下基础。
最高（或最低）恒沸混合物不是化合物，是混合物，这混合物与化合物的最根本的区别在于，恒沸混合物含有两种化合物的分子，恒沸点的温度会随着外压的改变而改变，而且两种分子在气相和液相中的比例也会随之而改变，即恒沸混合物的组成也会随着外压的改变而改变，这与化合物有本质的区别。

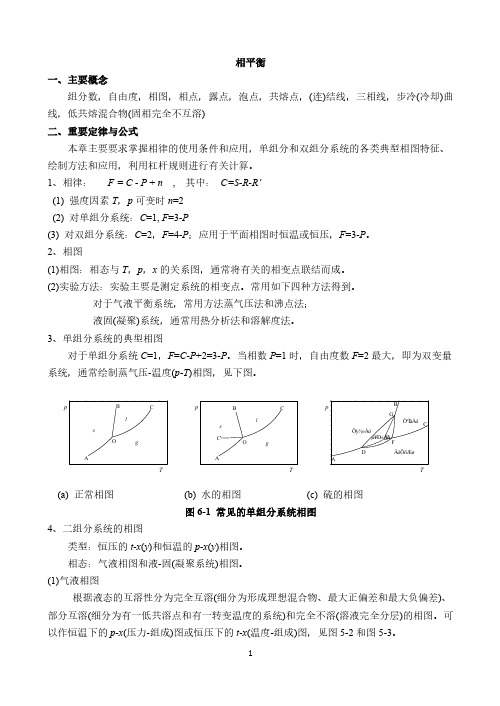

物理化学相平衡知识点相平衡一、主要概念组分数，自由度，相图，相点，露点，泡点，共熔点，(连)结线，三相线，步冷(冷却)曲线，低共熔混合物(固相完全不互溶)二、重要定律与公式本章主要要求掌握相律的使用条件和应用，单组分和双组分系统的各类典型相图特征、绘制方法和应用，利用杠杆规则进行有关计算。
1、相律： F = C - P + n, 其中：C=S-R-R’(1) 强度因素T，p可变时n=2(2) 对单组分系统：C=1, F=3-P(3) 对双组分系统：C=2，F=4-P；应用于平面相图时恒温或恒压，F=3-P。
2、相图(1)相图：相态与T，p，x的关系图，通常将有关的相变点联结而成。
(2)实验方法：实验主要是测定系统的相变点。
常用如下四种方法得到。
12对于气液平衡系统，常用方法蒸气压法和沸点法；液固(凝聚)系统，通常用热分析法和溶解度法。
3、单组分系统的典型相图对于单组分系统C =1，F =C -P +2=3-P 。
当相数P =1时，自由度数F =2最大，即为双变量系统，通常绘制蒸气压-温度(p-T )相图，见下图。
pTlBC AOsgC 'pTlBCA Os gFGD单斜硫pT液体硫BCAO正交硫硫蒸气(a) 正常相图 (b) 水的相图(c) 硫的相图图6-1 常见的单组分系统相图4、二组分系统的相图类型：恒压的t -x (y )和恒温的p -x (y )相图。
相态：气液相图和液-固(凝聚系统)相图。
(1)气液相图根据液态的互溶性分为完全互溶(细分为形3成理想混合物、最大正偏差和最大负偏差)、部分互溶(细分为有一低共溶点和有一转变温度的系统)和完全不溶(溶液完全分层)的相图。
可以作恒温下的p -x (压力-组成)图或恒压下的t -x (温度-组成)图，见图5-2和图5-3。
t = 常数液相线气相线g + llgB Apx B (y B )t = 常数g + l液相线气相线g + llgB Apx B (y B )g + lg + lt = 常数液相线气相线lgBApx B (y B )(a) 理想混合物 (b) 最大负偏差的混合物 (c) 最大正偏差的混合物 图6-2 二组分系统恒温下的典型气液p -x 相图p = 常数液相线或泡点线气相线或露点线g + llgBAtx B (y B )p = 常数g + l液相线或泡点线气相线或露点线g + llg BAtx B (y B )g + lp = 常数液相线或泡点线气相线或露点线g + llgBAtx B (y B )(a) 理想或偏差不大的混合物 (b) 具有最高恒沸点(大负偏差) (c) 具有最低恒沸点(大正偏差)B在A液层中的溶解度线A在B液层中的溶解度线最高会溶点l 1 + l 2p = 常数lBAtx B最低会溶点B在A液层中的溶解度线A在B液层中的溶解度线最高会溶点l 1 + l 2p = 常数lBAtx B DCGFOgg + l g + ll 1 + l 2p = 常数lBAtx B (y B )(d) 有最高会溶点的部分互溶系统 (e)有最高和最低会溶点的部分互溶系统 (f) 沸点与会溶点分离4x B (y B )三相线COD ( l 1 +g + l 2)l 1DC GFOgg + lg + l l 1 + l 2p = 常数l 2B Atx B (y B )三相线COD ( g + l 1 + l 2)g + l 1l 1DC GFOgg + l 2l 1 + l 2p = 常数l 2BAtg + B(l )三相线COD [ A(l ) +g + B(l ) ]DCGFOgg + A(l )A(l ) + B( l )p = 常数BAtx B (y B )(g) 液相部分互溶的典型系统 (h)液相有转沸点的部分互溶系统 (i) 液相完全不互溶的系统图6-3 二组分系统恒压下的典型气液相图(2)液-固系统相图： 通常忽略压力的影响而只考虑t -x 图。
简单的相图也可分为固相部分完全互溶(形成固溶体α，β)、固相部分互溶(细分为有一低共溶点和有一转变温度的系统)、固相完全不互溶(形成低共熔混合物)、固相形成稳定化合物和固相形成不稳定化合物的相图，见下。
液相完全互溶，固相完全互溶、固相部分互溶和完全不互溶的液固相图与液相完全互溶、部分互溶和完全不互溶的气液相图的形状相似，只不过在液固相图中的固态和液态在气液相图中变为液态和气态。
稳定化合物熔化时固相和液相组成相同，其相图见下图，相当于两个双组分系统A-C 和C-B5相图的组合。
不稳定化合物加热到一定温度后分解成一种固体和溶液，溶液组成与化合物组成不同，典型为H 2O-NaCl 系统，见图。
x B 三相线COD (α +l + β)αDC GFOll + βα + l α + ββBAtx B三相线COD ( α + l + β)l + ααD CGFOll + βα + βp = 常数βB AtA (s ) + l三相线COD [ A(s ) + l + B(s ) ]DCGFOll + B (s )A(s ) + B( s )BAtx B(a) 固相部分互溶系统 (b) 固相有转溶点的部分互溶系统 (c) 固相完全不互溶的系统C三相线HIJ ( C (s ) +l + B (s ))C ( s ) + B (s )l + B (s )C (s ) + lKJIHl + C (s )三相线COD ( A (s ) +l + C (s ))D CGFOlA (s ) + l A (s ) + C ( s )BA tx BOS 'S L 'L S l + NaCl·2H O(s ) + NaCl(s )H O(s ) + l l + NaCl·2H O(s )H O(s ) + NaCl·2H O(s )H O(s ) + l + NaCl·2H O(s )NaCl·2H O(s ) + NaCl(s )l + NaCl(s )lGNaClNaCl·2H OH Ot / ℃%（质量）(d) 形成稳定的化合物(e) 形成不稳定的化合物图6-4 二组分液固系统的典型相图从上可知，只要知道气-液系统或液-固系统的相图特征，便可知道另一系统的相图特征。
6(3)双组分系统的相图在恒温或恒压下得到，故相律F =C -P +1。
单相区：P =1，F =C -P +1=2-1+1=2 两相区：P =2，F =C -P +1=2-2+1=1 三相线：P =3，F =C -P +1=2-3+1=0，为无变量系统。
5、杠杆规则在任意的两相平衡区，如图6-5。
某系统中物质的总量为n ，组成为x o ，在某一温度下达到两相平衡，其对应的左右相态物质的量分别为n L 、n R ，组成分别为x L 、x R ，则有 OLRO x x x x n n L O O R R L =--=或 ROn OL n R L ⨯=⨯ —杠杆规则若横坐标为质量百分数w ，则杠杆规则可改写为RO m OL m RL⨯=⨯利用杠杆规则，加上式nn nR L=+或mm mR L=+，即可n Ln RR O L R OL tx B (或 m B )图6-5 杠杆规则示意图计算出平衡时两个相态分布的量。
6、复杂相图分析：对二组分系统的p-x或t-x图进行总结分析(1) 区域相态的确定对于单组分区域的相态，高温或低压区为气态或液态，低温区或高压区为液态或固溶体。
若有多个固溶体，可依次按α、β、γ、δ命名。
对于两相平衡区，相态由左右邻单相区或单相线对应的相态组成。
对于三相线，其相态由左右邻单相区或单相线和上邻区域对应的相态组成。
(2)区域相数的确定单相(单组分)线：垂直于组成轴的线。
若在相图中间，是化合物的组成线。
单相区特征：若左邻或右邻之一涉及两个或以上的区域，或者从区域的最低处(与组成轴平行的线段不考虑)沿着区域边界线往最高处移动时出现折点(边界线不连续)，则这区域一定是单相区。
例如图5-10(a)的区域II，F经E点到G点，从温78度的最低处到最高处，出现折点E ，故为单相区。
单相区的形状一般是不规则的三边形 (边可以是连续的曲线)或不规则的四边形或超过四边的多边形。
两相区特征：若左邻和右邻仅涉及一个单相区域或一条单组分(单相)线，也就是说左邻和右邻仅是一条连续的直线或曲线边时，则这区域一定是两相区。
两相区的形状一般是横向平行的四边形()、水平三边形 、二边形、的封闭曲线。
三相线：在相区中平行于组成轴的直线。
N LC三相线HIJ ( C (s ) +l + B (s ))VIIC ( s ) + B (s )VI l + B (s )V l + C (s )KJIHIII α + l 三相线EOD ( α +l + C (s ))DEGFOI lIIαIVα + C ( s )BA tx B三相线LG Nl 1+ C(s ) + l 2NLMV l 1 + l 2C三相线H IJC (s ) +l + B (s )V III C ( s ) + B (s )V II l + B (s )V IC (s ) + lKJI HIII l + C (s )三相线EO DA (s ) +l + C (s )D EGFOI lII A (s ) + l IV A (s ) + C ( s )BAtx B(a)(b)图6-6 二组分凝聚系统统的温度-组成图7．步冷曲线(或称冷却曲线)的绘制步冷曲线即系统加热到高温后让其冷却得到的系统温度与时间的关系曲线。
系统冷却过程中，无相变时，出现连续下降的平滑曲线，但低温区的斜率稍小些；出现相变时，因有热效应，会出现折点，曲线斜率变小；若出现自由度为0的相变，曲线变水平，斜率为0。
三、典型题：给出一些相变点画相图，用相律分析相图，用杠杆原理分析组成，画冷却曲线。
例1(2002年题)：(NH4)2SO4－H2O所组成的二组分系统，在－19.1℃时有一个低共熔点，此时冰、(NH4)2SO4(s)和浓度为38.4％(质量分数，下同)的(NH4)2SO4水溶液平衡共存。
在108.9℃时(NH4)2SO4饱和溶液(浓度为51.8％)沸腾。
(1)试绘出相图示意图。
(2)分析各组分存在的相平衡。
9(3) 含30％的(NH 4)2SO 4水溶液冷却能否得到纯固体(NH 4)2SO 4？若不能，如何得 到纯固体(NH 4)2SO 4？(4) 1kg 含51.8％的(NH 4)2SO 4水溶液在何温度下能得到最多的纯固体(NH 4)2SO 4， 计算出最多能得到的(NH 4)2SO 4的量。
