六类布线安装方法要点由于在AN/NZS 3080、TIA（电信工业协会）或ISO（国际标准化组织）六类规范中并没有详细列出任何新的安装方法，因此，几年前为五类布线规定的安装方法也适用于六类布线。
但是，六类布线由于性能标准非常严格，因此，对安装质量要求更高。
在六类布线中的任何安装错误或走所谓的“捷径”，都有可能导致测试勉强合格或不合格，因此，大多数制造商在产品出售时，都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法，这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
比如美国著名的Molex企业布线网络部多年来一直强调，其产品需由经认证的优质安装商采用优质的方法安装，它认为产品及其安装对布线系统的整体质量将产生同样的影响。
那么，在六类布线安装过程中有哪些重要问题需要注意的呢？1．电缆拉伸张力不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音（包括近末端交扰、远端串音及其衍生物）能力以及电缆的结构化回波损耗，进而改变电缆的阻抗，损害整体回波损耗性能，影响高速局域网（如吉位以太网）的传输性能。
此外，张力过大还可能导致线对散开，损坏导线。
2．电缆弯曲半径避免电缆过度弯曲。
因为这可能导致线对散开，引起阻抗不匹配及不可接受的回波损耗性能。
另外，弯曲过度还会影响电缆中的线对绞距，电缆内部4个线对绞距的改变将导致噪声抑制问题。
一般情况下，电缆制造商都建议，安装后的电缆弯曲半径不得低于电缆直径的8倍。
对典型的六类电缆，弯曲半径应大于50mm。
在安装过程中，最可能出现电缆弯曲的区域是配线柜。
大量的电缆引入配线架，为保持布线整洁，可能将某些电缆压得过紧、弯曲过度，而这种情况通常是看不见的，因而常常被疏忽，从而降低布线系统的性能。
如果制造商提供了背面线缆管理设备，那么就要根据制造商的建议使用这些设备。
器件内部的电缆弯曲半径有着更加严格的限制。
一般来说，安装过程中的电缆弯曲半径是电缆直径的8倍。

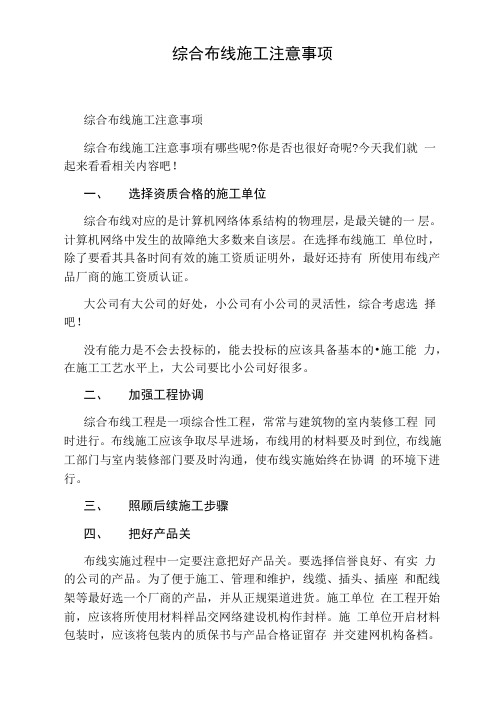

综合布线施工注意事项综合布线施工注意事项综合布线施工注意事项有哪些呢?你是否也很好奇呢?今天我们就一起来看看相关内容吧！一、选择资质合格的施工单位综合布线对应的是计算机网络体系结构的物理层，是最关键的一层。
计算机网络中发生的故障绝大多数来自该层。
在选择布线施工单位时，除了要看其具备时间有效的施工资质证明外，最好还持有所使用布线产品厂商的施工资质认证。
大公司有大公司的好处，小公司有小公司的灵活性，综合考虑选择吧！没有能力是不会去投标的，能去投标的应该具备基本的•施工能力，在施工工艺水平上，大公司要比小公司好很多。
二、加强工程协调综合布线工程是一项综合性工程，常常与建筑物的室内装修工程同时进行。
布线施工应该争取尽早进场，布线用的材料要及时到位, 布线施工部门与室内装修部门要及时沟通，使布线实施始终在协调的环境下进行。
三、照顾后续施工步骤四、把好产品关布线实施过程中一定要注意把好产品关。
要选择信誉良好、有实力的公司的产品。
为了便于施工、管理和维护，线缆、插头、插座和配线架等最好选一个厂商的产品，并从正规渠道进货。
施工单位在工程开始前，应该将所使用材料样品交网络建设机构作封样。
施工单位开启材料包装时，应该将包装内的质保书与产品合格证留存并交建网机构备档。
使用前一定要对产品进行性能抽测。
布线实施中必须做到一旦发现假冒伪劣产品应及时返工。
线缆是否达标将直接关系到整个布线工程的质量，一定要选用品牌线缆，目前主流设计6类线以上，不要再考虑超五类了。
五、把好工程质量关综合布线系统除了产品木身的质量以外，各类线缆系统都必须经过施工安装才能完成，布线实施过程对线缆系统的性能发挥影响很大。
在布线实施过程中，施工部门必须对所安装的线缆系统进行相关标准的测试以保证质量。
项目管理是管理什么呢?项目的质量、进度、成本，在可控的范围内保证项目的施工质量。
六、布线安装需要普遍注意的问题线缆布设时首先要特别关注走线的可用空间，包括天花极(吊项) 内、地板下、走线槽内和走线管道内的空间。
六类布线安装方法AN/NZS 3080、TIA 或ISO 的六类规范中并没有详细列出任何新的安装方法。
几年前为五类布线规定的安装方法也适用于六类布线。
其差别在于，由于六类具有非常严格的性能标准，因此其对安装质量要求更高。
六类布线中的任何安装错误或捷径，都有可能会导致测试勉强合格/不合格。
与大多数负责的制造商一样，Molex 企业布线网络部强烈建议严格遵守布线标准文件中规定的安装方法及我们随产品提供的建议作法。
Molex 企业布线网络部多年来一直规定，认证安装商必须采用优质的安装方法，因为产品和安装会对布线系统的整体质量产生同样的影响。
在安装过程中需要考虑的部分重要问题包括：1．电缆拉伸张力不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形，严重影响电缆抑制噪音(NEXT、FEXT 及衍生物) 的能力，及严重影响电缆的结构化回波损耗，这会改变电缆的阻抗，损害整体回波损耗性能。
这些因素是高速局域网系统传输中的重要因素，如千兆位以太网。
此外，这可能会导致线对散开，可能会损坏导线。
2．电缆弯曲半径避免电缆过度弯曲，因为这会改变电缆中线对的绞距。
如果弯曲过度，线对可能会散开，导致阻抗不匹配及不可接受的回波损耗性能。
另外，这可能会改变电缆内部4 个线对绞距之间的关系，进而导致噪声抑制问题。
各电缆制造商都建议，电缆弯曲半径不得低于安装后的电缆直径的8 倍。
对典型的六类电缆，弯曲半径应大于50 毫米。
存在问题的最关键区域之一是配线柜，因为大量的电缆引入配线架，为保持布线整洁，可能会导致某些电缆压得过紧、弯曲过度。
这种情况通常看不见，即使最敬业的安装人员也可能会因为疏忽而降低布线系统的性能。
如果制造商提供了背面线缆管理设备，那么要保证根据制造商建议使用这些设备。
但是，器件内部的电缆弯曲半径有着不同的(更加严格的)限制。
一般来说，安装过程中的电缆弯曲半径是电缆直径的8倍。
在实践中，在背面盒中的弯曲半径以50 毫米为宜，进线的电缆管道的最小弯曲半径是100毫米。
6类线缆布线施工注意事项
六类线在施工时需要注意以下事项：
1、如果在2个终端间有多余的线缆，应该按照需要的长度将其剪断，而不应将其卷起并捆绑起来。
2、在接头处，线缆的外保护层需要压在接头内而不能在接头外。
虽然在线缆受到外界拉力时整个线缆均会受力，但若外保护层压在接头外，则受力的将主要是线缆和接头连接的金属部分。
3、在线缆接线施工时，线缆的拉力是有一定限制的，一般为9kg左右。
过大的拉力会破坏线缆对绞的匀称性。
4、线缆的接头处反缠绕开的线段的距离不应超过2cm，过长会引起较大的近端串扰。
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
秋叶原六类线支持多种布线结构和多种传输媒体，适用于高速率、大容量和多媒体的综合业务数据通信网络智能化大楼安装工程用线。
标签：六类线布线施工秋叶原品牌。

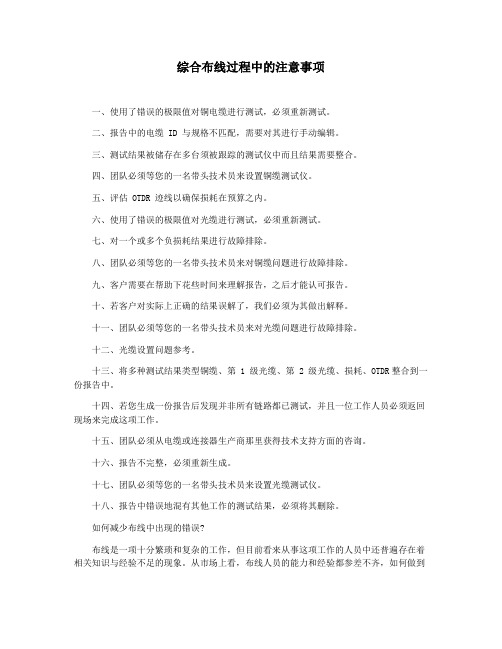

综合布线过程中的注意事项一、使用了错误的极限值对铜电缆进行测试，必须重新测试。
二、报告中的电缆 ID 与规格不匹配，需要对其进行手动编辑。
三、测试结果被储存在多台须被跟踪的测试仪中而且结果需要整合。
四、团队必须等您的一名带头技术员来设置铜缆测试仪。
五、评估 OTDR 迹线以确保损耗在预算之内。
六、使用了错误的极限值对光缆进行测试，必须重新测试。
七、对一个或多个负损耗结果进行故障排除。
八、团队必须等您的一名带头技术员来对铜缆问题进行故障排除。
九、客户需要在帮助下花些时间来理解报告，之后才能认可报告。
十、若客户对实际上正确的结果误解了，我们必须为其做出解释。
十一、团队必须等您的一名带头技术员来对光缆问题进行故障排除。
十二、光缆设置问题参考。
十三、将多种测试结果类型铜缆、第 1 级光缆、第 2 级光缆、损耗、OTDR整合到一份报告中。
十四、若您生成一份报告后发现并非所有链路都已测试，并且一位工作人员必须返回现场来完成这项工作。
十五、团队必须从电缆或连接器生产商那里获得技术支持方面的咨询。
十六、报告不完整，必须重新生成。
十七、团队必须等您的一名带头技术员来设置光缆测试仪。
十八、报告中错误地混有其他工作的测试结果，必须将其删除。
如何减少布线中出现的错误?布线是一项十分繁琐和复杂的工作，但目前看来从事这项工作的人员中还普遍存在着相关知识与经验不足的现象。
从市场上看，布线人员的能力和经验都参差不齐，如何做到团队中的人员能顺利协作完成一个项目，并把项目中出现的问题减少到最少?以下列出了十个要点，使大家在实际布线中避免出现错误。
一、对整体网络进行前瞻性规划,做到科学布线二、尽量使用相同的线路，减少多次布线三、对线路进行有效管理四、不要让电缆对数据线造成干扰五、使布线远离干扰源六、布线中多考虑实际距离的限制七、布线要做到符合国家规定八、时刻对线路进行测试九、遵循行业标准，减少负面影响十、对未来新增线路做到提前规划综合布线是一项繁琐而细致的工程，它要求工作人员要有足够的耐心去管理它，就像是织衣服一样一针一线都影响整体美观，甚至整个运营。
![综合布线六类线施工工艺标准[详]](https://img.taocdn.com/s1/m/4dbe532733687e21ae45a957.png)
综合布线六类线施工工艺本文从施工的角度出发，阐述六类布线系统在施工中应注意的问题，重点论述了六类布线系统施工前准备，管路线缆的敷设及接地防护技术，以提高整个布线系统的抗干扰性、数据的性以及数据的传输速率。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工必须按照国际标准要求的规去执行。
因为“越是高级的铜缆对外界的环境就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大”。
不合理的管线敷设，不规的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
1、六类布线系统在施工时应注意的事项1.1由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线敷设时一定要注意管径的填充度，一般径20mm的线管以放2根六类线为宜。
1.2严格遵守线槽的施工规，保证合适的线缆弯曲半径。
上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
1.3放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，应把卷轴套在自制的拉线杆上，放线端应从卷轴箱预拉出一部分线缆，以供在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
1.4拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，用线卡固定在线槽、吊顶上或纸箱，做好标注。
1.5在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
1.6在整个施工期间，严格按施工工艺流程组织施工，各工种要根据施工方案和施工网络计划组织施工，在其他后续工种开始前应完成本工种的施工任务。
2.在施工中需要注意的几个问题在施工前，必须仔细查阅其他专业的施工图纸，尤其是土建结构施工图、水、电、通风施工图。
六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工必须按照国际标准要求的规范去执行。
不合理的管线敷设，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
施工中需要注意的问题在施工前，必须仔细查阅其他专业的施工图纸，尤其是土建结构施工图、水、电、通风施工图。
因为水平路由的长短将会对系统的等级有一定的影响，而土建结构施工图、水、电、通风施工图对水平布线子系统管线路由的走向影响最大。
可利用AutoCAD绘出三维大样图，在大样图上注明其它专业管路的走向、标高以及各种管路的规格型号，制定出最优敷设管路的施工方案，满足管线路由最短，便于安装的要求。
目前水平布线有三种方法：钢管暗敷设法、吊顶内走线槽，线槽至信息点之间采用钢管连接方法、地面线槽暗敷设法，其中地面线槽暗敷设法适用于较高档的智能大厦。
大厦内布置的信息点密集、大开间需要打隔断的办公场所，它的特点是投资比较大，工艺要求高，施工比较困难。
良好的安装质量，可以使水平布线子系统在其工作周期内，始终保证良好工作状态和稳定的工作性能，尤其对于高性能的通信线缆和光纤，安装质量的好坏对系统的开通影响尤其显著，因此笔者认为在安装线缆中，要严格遵守EIA/TIA569规范标准。
综合布线系统所选用的线缆、信息插座、跳线、连接线等部件，必须与选择的类型一致，如选用5类标准，则线缆、信息插座、跳线、连接线等部件必须为5类；如系统采用屏蔽措施，则系统选用的所有部件均为屏蔽部件，只有这样才能保证系统屏蔽效果，达到整个系统的设计性能指标。
地面金属线槽施工技术地面金属线槽布线是为了适用智能大厦弱电系统日趋复杂，出线口位置变化不定，而推出的一种新型的布线方式。
地面金属线槽分为单槽、双槽、三槽和四槽，规格有50×25、70×25、100×25、125×25。
六类布线安装方法an/nzs3080、tia或iso的六类规范中并没有详细列出任何新的安装方法。
几年前为五类布线规定的安装方法也适用于六类布线。
其差别在于，由于六类具有非常严格的性能标准，因此其对安装质量要求更高。
六类布线中的任何安装错误或捷径，都有可能会导致测试勉强合格/不合格。
与大多数负责的制造商一样，molex企业布线网络部强烈建议严格遵守布线标准文件中规定的安装方法及我们随产品提供的建议作法。
molex企业布线网络部多年来一直规定，认证安装商必须采用优质的安装方法，因为产品和安装会对布线系统的整体质量产生同样的影响。
安装过程中需要考虑的一些重要问题包括：1．电缆拉伸张力不得超过电缆制造商规定的电缆张力。
过度张力会使电缆中的线对扭曲距离变形，严重影响电缆抑制噪声（next、FEXT和导数）的能力，并严重影响电缆的结构化回波损耗，这将改变电缆的阻抗，损害整体回波损耗性能。
这些因素是千兆以太网等高速局域网系统传输的重要因素。
此外，这可能会导致导线对展开，并可能损坏导线。
2．电缆弯曲半径避免电缆过度弯曲，因为这会改变电缆中性线对的扭曲距离。
如果过度弯曲，线对可能会扩散，导致阻抗失配和不可接受的回波损耗性能。
此外，这可能会改变电缆内部四对电缆的节距之间的关系，从而导致噪声抑制问题。
各电缆制造商建议，电缆的弯曲半径不得小于已安装电缆直径的8倍。
对于典型的6类电缆，弯曲半径应大于50mm。
其中一个最关键的问题是配电柜，因为大量电缆被引入配电柜。
为了保持接线清洁，有些电缆可能被压得太紧或弯曲过多。
这通常是看不见的，即使是最专业的安装人员也可能会无意中降低布线系统的性能。
如果制造商提供背面电缆管理设备，确保按照制造商的建议使用。
但是，设备内部的电缆弯曲半径有不同（更严格）的限制。
一般来说，安装时电缆的弯曲半径为电缆直径的8倍。
实际上，后箱的弯曲半径应为50mm，进线电缆槽的最小弯曲半径为100mm。
对于最初安装/指定较小直径电缆的建筑物，这对建筑物内传统设备系统的再利用有重大影响。
第1章项目建设概述1.1项目概述第2章综合布线系统校区基于千兆核心千兆桌面的网络设计原则，需采用核心、汇聚层光纤连接链路，根据传输距离建议采用多模光纤；接入交换机至终端链路，采用六类非屏蔽双绞线及其相应模块布线系统才能符合1000Base-TX标准的适用环境。
根据需求在中心机房和个汇聚设备机房间部署光纤，接入交换机至终端设备部分采用六类非屏蔽双绞线进行水平布线，以满足千兆核心千兆桌面的总体网络设计原则。
信息点位：综合布线信息点位如下表（该点位数仅供参考，实际施工时需根据实际情况按学校的要求进行调整。
）：2.1需求分析为用户提供保证现在及未来应用的高速网络平台。
该综合布线系统建设主要满足IP语音、数据及视频的应用需求，为高带宽应用程序提供完全的端到端布线解决方案，具有很强的超前性，适用于未来网络的扩展及升级，减少维护费用。
➢系统的方案设计与当前科学技术高速发展的潮流相吻合，系统总体结构定位合理，确保能够适应未来技术发展变化的应用和扩展；➢系统设计首先以实用为第一原则。
在符合当前实际应用需要的前提下，合理平衡系统的经济性和先进性，避免片面追求先进性而脱离实际或片面追求经济性而损害系统智能化的功能；➢系统建成后，能够保持24小时全天候连续工作。
局部故障绝对不能影响整个系统的运作，系统的关键部件宜考虑容错和备份；➢充分考虑系统的极端安全性，保证系统运行安全可靠。
既能符合业主、国家或国际的相关安全标准和规范的要求，又要确保系统内部的数据信息在传输、存储及使用过程中安全可靠；➢在系统或设备选型中，以现有成熟的设备和系统为首选对象，以智能化总体目标为方向，局部服从全局、全局高度平衡，力求使系统在初次投入和整个运行周期内可获得最优的性能/价格比，完美实现业主建设智能化系统的初衷；➢由于系统监视和控制的内容广泛，涉及各类性质的对象，系统包含的设备品种繁多且复杂，同时安装位置分散，因此，建成后，系统要求具有很强的可维护性和易维护性，既要做到有效减少工程管理维护人员，又要降低维护工作的强度和维护运行开支；2.2设计目标xxxx项目工程系统建设的总目标是：以高性能综合布线系统为支撑，建成一个包含多用途的办公自动化（OA）、通讯自动化（CA）系统，能适应日益发展的办公业务电子化要求的现代化智能化楼宇。
六类布线应用中问题分析（1）摘要：本文阐述了6类布线系统组件的互用性和系统的硬件连接及测试，分析了系统的短链路问题和TIA/EIA568B布线标准。
关键词：互用性硬件连接短链路布线标准1. 6类组件的互用性六类组件的互用性。
组件的互用性，顾名思义，指组件之间能够互换，相互之间都能匹配。
给每个组件分配一个最低性能指标（所有组件的指标总和等于六类线路最低性能指标），符合这个指标的同类组件都可以互换。
互用性对单个制造商来说，这可能并没有如此重要，但对于整个行业来说，互用性的重要性就体现出来了。
互用性将会有如下作用：组件提供商供货更灵活，促使制造商提高产品性能，为下一代网络开发商定制了更好的框架，所有这些都会让终端用户更满意，让整个行业发展得更兴旺。
互用性虽然能带给我们的系统带来诸多的优点，但要在整个行业实现它实在是很困难的。
首先，需要能够准确测量线路中的每一个组件。
虽然很早以前，我们就能准确测量5类、超5类电缆、模块化连接器、配线架、跳线。
但六类的规范更严格，测试步骤更加复杂，测试参数也更多，以此来保证当把各组件连在一起时，整体性能达到要求。
然而更严格的规范需要更好的计划，更精确的测试手段和更好的设备。
2. 6类布线的硬件连接硬件连接包括模块化插座，配线架，打线系统以及跳线。
连接的主要问题是近端串扰（NEXT）和远端串扰（FEXT）以及标准插座的平衡测试步骤。
另外，跳线的测试步骤必须制定出来。
2.1NEXT测试NEXT测试步骤是最大的问题，超5类非嵌入式插头测试步骤经过了优化，由于插座测试时，测量的可变性造成的测量误差已经降低。
当一个插座和一个最坏情况的低高（low and high）测试插头连接时，超5类连接器在100MHz的NEXT是43dB。
非嵌入式插头测试过去是一个最坏情况测试，它规定了如何在最坏情况下评价被测试的插头。
比如，过去的测试中，第36-45对线的测试允许误差范围大致是+/-0.5dB，这导致匹配测试结果会有+/-1dB的误差。
六类布线注意的问题摘要：在六类布线中的任何安装错误或走所谓的”捷径”,都有可能导致测试勉强合格或不合格,因此,大多数制造商在产品出售时,都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法,这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
关键词：六类布线、安装方法、布线质量由于在AN/xxxx、TIA(电信工业协会)或ISO(国际标准化组织)六类规范中并没有详细列出任何新的安装方法,因此,几年前为五类布线规定的安装方法也适用于六类布线。
但是,六类布线由于性能标准非常严格,因此,对安装质量要求更高。
在六类布线中的任何安装错误或走所谓的”捷径”,都有可能导致测试勉强合格或不合格,因此,大多数制造商在产品出售时,都建议安装商严格遵守布线标准文件中规定的安装方法及随产品提供的建议方法,这也许是六类布线安装标准出台前保证布线质量的有效方法之一。
比如美国著名的Molex企业布线网络部多年来一直强调,其产品需由经认证的优质安装商采用优质的方法安装,它认为产品及其安装对布线系统的整体质量将产生同样的影响。
那么,在六类布线安装过程中有哪些重要问题需要注意的呢?1.电缆拉伸张力不要超过电缆制造商规定的电缆拉伸张力。
张力过大会使电缆中的线对绞距变形,严重影响电缆抑制噪音(包括近末端交扰、远端串音及其衍生物)能力以及电缆的结构化回波损耗,进而改变电缆的阻抗,损害整体回波损耗性能,影响高速局域网(如吉位以太网)的传输性能。
此外,张力过大还可能导致线对散开,损坏导线。
2.电缆弯曲半径避免电缆过度弯曲。
因为这可能导致线对散开,引起阻抗不匹配及不可接受的回波损耗性能。
另外,弯曲过度还会影响电缆中的线对绞距,电缆内部4个线对绞距的改变将导致噪声抑制问题。
一般情况下,电缆制造商都建议,安装后的电缆弯曲半径不得低于电缆直径的8倍。
对典型的六类电缆,弯曲半径应大于50mm.在安装过程中,最可能出现电缆弯曲的区域是配线柜。
大量的电缆引入配线架,为保持布线整洁,可能将某些电缆压得过紧、弯曲过度,而这种情况通常是看不见的,因而常常被疏忽,从而降低布线系统的性能。
如果制造商提供了背面线缆管理设备,那么就要根据制造商的建议使用这些设备。
器件内部的电缆弯曲半径有着更加严格的限制。
一般来说,安装过程中的电缆弯曲半径是电缆直径的8倍。
在实际操作中,在背面盒中的弯曲半径以50mm为宜,进线的电缆管道的最小弯曲半径是100mm.3.电缆压缩避免使电缆扎线带过紧而压缩电缆。
在大的成捆电缆或电缆设施中最可能发生这个问题,其中成捆电缆外面的电缆会比内部的电缆承受更多的压力。
压力过大会使电缆内部的绞线变形,影响其性能,一般会使回波损耗处于不合格状态。
回波损耗的效应会积累起来,比如：在挂在悬挂线上的长走线电缆中,每隔300mm就要使用一条电缆扎线带,如果挂在悬挂线上的电缆长40m,那么扎线次数为134次,其中的每个过紧的电缆扎线所引起的回波损耗都会积累起来,提高总损耗。
因此在使用电缆扎线带时,要特别注意扎线带使用的压力大小。
扎线带的强度只要能够支撑成捆电缆即可。
较好的方法是,在使用电缆扎线对把电缆捆在一起时,不出现任何电缆护套变形的情况。
这在配线柜中也非常重要,因为用户一般会扎紧电缆扎线带,以使电缆保持整洁。
另外,在配线柜中,配线架背面的端接点进线操作非常困难,这也特别容易造成电缆变形。
因此,某些线缆制造商如Molex公司,会在产品使用建议中提倡安装商使用挂钩和环形电缆扎线带,如Velcro品牌的扎线带。
这些设备可避免由于压缩而损坏电缆,同时也方便在成捆电缆中增加更多的电缆,拆除起来也更加容易。
但是,这种布线方式容易被其他非授权人员改动。
4.电缆重量在使用悬挂线支撑电缆时,必须考虑电缆重量。
电缆的重量因制造商而异,比如Molex企业布线网络部23号(直径为0.6mm)六类电缆的重量大约是五类电缆的两倍,如果采用这种1m长的24条六类电缆,其重量接近1kg,而相同数量的五类或超五类电缆的重量仅0.6kg,因此,每个悬挂线支撑点每捆最多支撑24条电缆。
5.电缆打结在从卷轴上拉出电缆时,要注意电缆可能会打结。
电缆打结,就应视为损坏,应更换电缆。
因为即使弄直电缆结,损坏也已经发生,这一点可以通过对电缆的测试得到验证。
尽管一个电缆结不可能导致测试不合格,但是,所有这些效应会积累在一起,当它们与电缆扎线带引起的性能下降等其他因素综合在一起时,会导致系统测试不合格。
6.成捆电缆中的电缆数量在任意数量的电缆以很长的平行长度捆在一起时,其中具有相同绞距的不同电缆的线对电容耦合(如蓝线对到蓝线对)会导致串扰明显提高。
这称为”外来串扰”,这一指标还有待布线标准的规范或精确定义。
消除外来串扰不利影响的最佳方式是最大限度地降低并行线缆的长度,以伪随机方式安装成捆电缆。
长期以来,一直采用的方法是在走线中使用”梳状”布线方式(以保持整洁)。
把电缆捆在一起是避免不同电缆的任何两个线对在有效长度内存在平行敷设可能性的最佳方式。
这一点没有捷径或其他有效方法。
7.电缆护套剥开在电缆端接点上进行端接后,从外皮到IDC(绝缘置换连接器)之间露出的线对必须保持最小长度。
剥开的护套长度越小,越有利于电缆内部的线对保持绞距,实现最有效的传输通路。
在IDC上剥开的护套过大将损害六类布线系统的近末端交扰和远端串音性能。
因此,TIA 或ISO布线标准都规定了剥开的护套长度。
8.线对散开在线缆端接点,应使电缆中的每个线对的绞距尽可能靠近IDC.线对绞距由电缆制造商计算后确定,改变它们将给电缆性能带来不利影响。
尽管ISO和TIA超五类布线标准规定了线对散开的长度(13mm),但它们没有对六类布线做出类似规定。
目前的做法是遵守制造商提供的建议。
在触点和环导线顺序发生错误的端接点上,增加一对绞线要比去掉一对绞线好。
因为这可以保证与相关IDC对齐,使电缆内部的线对绞距保持不变,实现尽可能好的传输通路。
IDC上线对散开过大将会损害六类布线系统的近末端交扰、远端串音和回波损耗性能。
9.环境温度环境温度在五类和超五类布线中已经是个问题,在六类布线中,它更为严重。
环境温度会影响电缆的传输特点,所以,应尽量避免可能遇到的高温环境,如>60℃。
如果天花板上的屋顶处于阳光直射下,就很容易发生这种情况。
一般来说,在温度提高时,电缆的衰减会提高,其对长链路的影响是可能导致参数勉强合格或不合格。
10.六类布线安装操作要点在TIA和ISO的六类规范里面,都没有列出新的安装技术操作规程,不同之处在于,因为六类布线对性能的要求非常之高,所以要求安装质量更高。
负责任的制造商都会强烈建议严格按照布线标准中规定的或者制造商提供的安装规程进行安装操作。
在布线当中最常遇见的问题就是在布线过程中线缆受到的拉力。
布线时线缆受到的拉力不能超过线缆制造商所规定的最大可承受拉力。
拉力过大会使线缆内的扭绞线对层数发生变化,严重影响线缆抗噪声(NEXT、FEXT等)的能力,从而导致线对扭绞松开,甚至可能对导体造成破坏。
再就是当把线缆从缠线轮上拉出来时,要注意防止线缆可能会扭结。
如果线缆扭结,那这个线缆就算是坏了,应被更换。
否则就算安装工程师把扭结的线拉直,那这段线缆在被测试时,线缆也会被检测出来。
即使就算通过,也会存在隐患,而随着这些隐患数量的增加,也会引起六类性能余量降到最低程度,也就会出现故障。
再一个值得注意的是线缆弯曲的半径。
在布线过程中避免线缆弯曲过大,因为这样会改变线缆内线对的层空间。
在拉力过大时,扭绞着的线对会松开,从而形成失配阻抗,使回损性能不能达标。
另外,线缆内的四个线对的层之间的关系也可能会发生变化,从而导致抗噪声能力下降。
所以所有制造商都建议线缆弯曲半径不能小于所安装线缆直径的四倍。
这表示,对于典型的六类线缆来说,弯曲半径需要大于25毫米。
这类问题大都发生在配线柜部分,而这个问题大都不会被人发现,就是最细细心的安装人员也有可能发生这类问题。
因此制造商建议使用合适并且合理的理线架。
除了上面说的以外,线缆弯曲半径很制还有不同的(更严格的)约束。
一般的,在安装时最小的线缆弯曲半径是线缆直径的8倍。
实际上这意味着在后箱内允许有25毫米半径弯曲半径,而引导线缆的导管最小弯曲半径则是50毫米。
还有值得注意的是线缆要避免束得过紧,以免压迫线缆。
这个问题主要发生在有许多束缚和捆绑线缆的场合,位于外围的线缆受到的压力比线束里面的大。
压力过大,会使线缆内的扭绞线对变形,从而影响线缆的一些性能,主要表现为回损成为主要的故障。
如有多处的束缚和捆绑,就会将回损的影响都积累起来,最后都表现在总损耗上。
在配线柜里也要特别注意这一点,因为配线柜里面的线缆较多,为了保持线缆整齐,有可能会把线缆束得太紧,还有在接插件的后面,也容易发生这类问题。
解决这个问题的最好方法是使用系缆钩或环。
这种装置不会压迫线缆,而且它们也很容易拆下来。
但这一方法也容易使线缆受到破坏。
每束线缆的线缆数量在布线当中也很重要。
当线缆平行铺设一段距离时,线缆束内不同线缆的线对如果具有相同的扭绞率之间会产生较大的电容耦合,使交叉串拢急剧增加。
这种现象称作外部交叉串拢,尽管至今在任何布线标准中都没有列出,或者准确定义。
降低外部交叉串拢的不良影响的最好方法是,减少平行布线的长度,随机的安装线缆束。
在线缆外皮的去除也有讲究。
在线缆端接处,在TIA或ISO布线标准中都没有说明需去除的外皮长度。
尽可能少地去除外皮,可确保线缆内的扭绞率和扭绞层数。
在IDC去除的皮外若才长。
将会影响六类布线系统的NEXT和FEXT性能。
在线缆端接处,线缆里每个线对的扭绞尽量靠近IDC.线缆制造商计算出线对的扭绞率,若随意修改它会降低线缆性能。
尽管ISO和TIA 的5E类布线标准规定了线对没有扭绞的长度范围(13MM),但这并不适用于六类。
现在我们建议最好是听从制造商的建议。
在端接处,如线对和接触导体处于错误的顺序,所以最好扭绞一下,以保证和IDC 正确对准。
这样做确保了线缆里的线对扭绞率和层数,以保证尽可能优异的传输性能。
在IDC的线对扭绞松开过多会削弱六类布线系统的NEXT和FEXT性能。
11.六类布线施工注意事项六类布线施工时应该注意以下六大注意事项。
一.由于六类线缆的外径要比一般的五类线粗,为了避免线缆的缠绕(特别是在弯头处),在管线设计时一定要注意管径的填充度,一般内径20mm的线管以放2根六类线为宜二.桥架设计合理,保证合适的线缆弯曲半径。
上下左右绕过其他线槽时,转弯坡度要平缓,重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
三。
放线过程中主要是注意对拉力的控制,对于带卷轴包装的线缆,建议两头至少各安排一名工人,把卷轴套在自制的拉线杆上,放线端的工人先从卷轴箱内预拉出一部分线缆,供合作者在管线另一端抽取,预拉出的线不能过多,避免多根线在场地上缠结环绕。
