多层厂房框架结构设计最终版

多层框架结构设计一、梁、柱的截面尺寸初选：结构平面布置如下图，各层梁柱板的混凝土强度为C30，f c=14.3N/mm2,f t=1.43 N/mm2。

取相邻两个柱距的尺寸宽作为计算单元。

（1）梁截面初选：边跨梁(AB、CD跨)框架梁截面高度可按h=(1/18~1/10)l0确定其中l0为梁的计算跨度，为了防止梁发生剪切脆性破坏，梁净跨与截面高度之比l/h≥4，梁截面宽度可取b=(1/3~1/2)h且b≥200mm梁截面高宽比h/b≤4.由上图可知：L边=6300mm,L中=2700mm,h边=（350~630），h中=(150~270),6300/h边≧4 2700/h中≧4H边≦1575mm h中≦675mm。

取h边=600mm h中=250mm 取b=250mm由于框架梁的各跨度相差较大，为了利于梁内上部纵筋的贯通和下部筋的锚固，梁各跨截面宽度应该相同取b=250mm.H中/b=250/250=1≦4 h边/b=600/250=2.4≦4(符合要求)（2）柱截面初选柱截面初选要同时满足最小截面，侧移限制和轴压比等诸多影响，对于较低设防裂度地区的多层民用框架结构，一般可通过满足轴压比限值进行截面估计。

框架柱截面边长不宜小于350mm,剪跨比宜大于2，截面高宽比不宜小于400mm。

柱截面宽度一般不小于（1/20~1/15），柱截面高度不宜小于350mm.柱截面高不宜小于400mm。

取b c=h c=400mm(3)梁、柱的计算高度梁的跨度：取轴线间距，边跨梁为6.3m.中间跨梁2.7m，底层柱高为4.8m。

二、框架计算简图及梁柱的线刚度1、确定框架的计算简图取①轴上的一榀框架计算，假定框架嵌固于基础顶面框架梁与柱刚接，由于各层柱的截面尺寸不变故梁跨等于柱截面形心之间的距离。

底层柱高从基础顶面算至二层，楼面基顶标高根据地质条件，室内外高差是0.45m，基础顶面标高为-0.900m。

具体如下图2、框架梁柱线刚度计算。

目录第一篇、编制依据第二篇、工程概况第三篇、主要施工方法第四篇、劳动力安排计划第五篇、拟使用的主要及材料进场计划第六篇、拟使用主要施工机械及进场计划第七篇、确保工程质量的技术组织措施第八篇、确保安全生产文明施工的技术组织措施第九篇、确保工期的技术组织措施第十篇、确保工程节能的技术组织措施第十一篇、危险性较大的分部分项工程的专项施工方案第十二篇、防止或减少施工现场粉尘、废水、废物、噪声、振动等对环境的危害和污染的措施第十三篇、冬(雨）季施工措施第十四篇、施工总进度表和工期网络图第十五篇、施工总平面图第一篇、编制依据1、施工招标文件；2、工程施工图纸；3、工程工程量清单；4、建设单位提供的施工条件，如施工场地、水、电供应等；5、国家现行的基本建设法令、规范、规程。

6、我公司有关工程施工及质量、职业健康安全、环境保护体系规范。

第二篇、工程概况建筑面积：14252.2㎡，其中车间面积为一层5591.5㎡，二层5403.4㎡，辅房建筑面积3140㎡，出屋面楼梯面积为117.3㎡。

建筑层数：厂房两层，辅房四层建筑高度：厂房10.65m，辅房15.15m。

结构形式：钢筋混凝土框架结构耐火等级：二级抗震设防烈度：八度使用年限：50年墙体工程：外墙构造：240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑，外装饰为喷涂真漆；内墙构造：除注明外为240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑。

墙身防潮层：在室内地坪下60mm处，做20厚1：2水泥砂浆骨加5%防水剂的墙身防潮层。

屋面工程：本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年。

门窗工程外窗采用90系列铝合金推拉窗，外窗玻璃均6+12（A)+6中空玻璃，卫生间门窗玻璃均采用内面磨砂玻璃，内部观察窗采用90系列铝合金推拉窗，玻璃为6厚浮法白玻。

外墙工程车间外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、6厚1：2.5水泥砂浆找平4、12厚1：3水泥砂浆打底扫毛或划出纹道5、基层墙体辅房外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、抹面胶复合玻纤网格布4、30厚挤塑聚苯保温层（具体做法参见10J121外墙A1）5、胶粘剂6、3厚1：2.5水泥砂浆找平7、基层墙体车间楼地面工程一、车间内一层±0.000标高为水磨石地面，荷载为30KN/m2,做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、200厚C25混凝土垫层5、300厚碎石垫层，碎石应合理级配，粒径为10-40，铺设时应分层压实，灌注M2.5混合砂浆6、素土夯实，压实系数为0.95，地基承载力fak≧50kpa(虚铺厚度≦300逐层夯实）二、车间内二层6.000标高水磨石楼面做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、现浇钢筋混凝土楼板或预制楼板现浇叠合层第三篇、主要施工方法（一）、测量工程1、测量依据（1）国家现行规范：《工程测量规范》（GB50026—93）；（2）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。

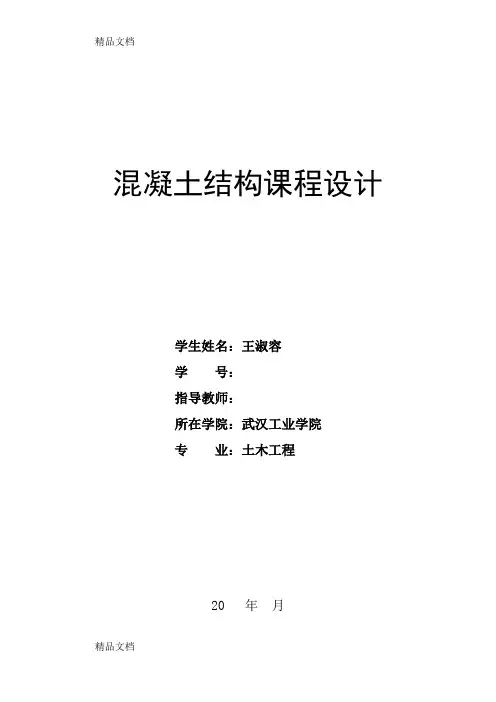

混凝土结构课程设计学生姓名：王淑容学号：指导教师：所在学院：武汉工业学院专业：土木工程20 年月目录1、设计资料 (1)2、板的设计 (1)2.1荷载 (2)2.2内力计算 (2)2.3正截面承载力计算 (3)3、次梁的设计 (4)3.1荷载 (4)3.2内力计算 (4)3.3截面承载力计算 (5)4、主梁的设计 (7)4.1荷载 (7)4.2内力计算 (8)4.3截面承载力计算 (12)4.4主梁吊筋计算 (15)1.设计资料本设计为设计任务书上对应学号为2的设计。

对象为某多层厂房，采用内框架结构，边柱为砖墙，楼盖采用钢筋混凝土现浇单项板肋梁楼盖，楼面活荷载标准值为5.02/kN m ，楼面梁格布置1272006900L L mm mm ⨯=⨯,如图1。

楼面层为水泥花砖地面（砖厚25mm ，包括水泥粗砂打底），自重0.62/kN m 。

板底及梁侧采用15mm 厚混合砂浆打底。

板深入墙内mm 120，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱的截面尺寸为400400mm mm ⨯。

混凝土采用C25（c f =11.92/N mm ），梁的受力纵筋采用HRB335级钢筋（y f =3002/N mm ），其余采用HPB235级钢筋（y f =2102/N mm ）。

图1 楼面梁格布置图2.板的设计板按塑性内力重分部方法设计。

按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为80mm ，故取板厚80h mm =，取次梁截面高度450h mm =，截面宽度200b mm =。

板的几何尺寸和计算简图见图2。

图2 板的几何尺寸及计算简图2.1 荷载恒荷载板自重 0.0825 2.0⨯=2/kN m 楼面面层 0.62/kN m 天棚抹灰 0.015⨯17=0.262/kN mk g =2.862/kN m使用活荷载 k q =5.02/kN m 荷载组合设计值根据建筑结构荷载规范（GB5009—2001）规定，对于标准值大于4kN/m 2的工业房屋楼面结构的活荷载应取 1.3Q γ=，所以有:1.2 1.3 1.22.86 1.3 5.09.93k k g q g q +=+=⨯+⨯=2/kN m 1.35 1.30.7 1.35 2.86 1.30.7 5.0k k g q g q +=+⨯=⨯+⨯⨯=8.412/kN m取ｇ＋ｑ＝9.932/kN m2.2 内力计算取一米宽的板带作为计算单元，各跨的计算的跨度为： 中间跨： 0 2.30.20 2.10n m l l ==-= 边跨： 00.200.082.30.12 2.12222n t m l l =+=--+= 边跨与中间跨的计算跨度相差：002.12 2.100.0095102.10-=<故可按等跨连续梁计算反力。

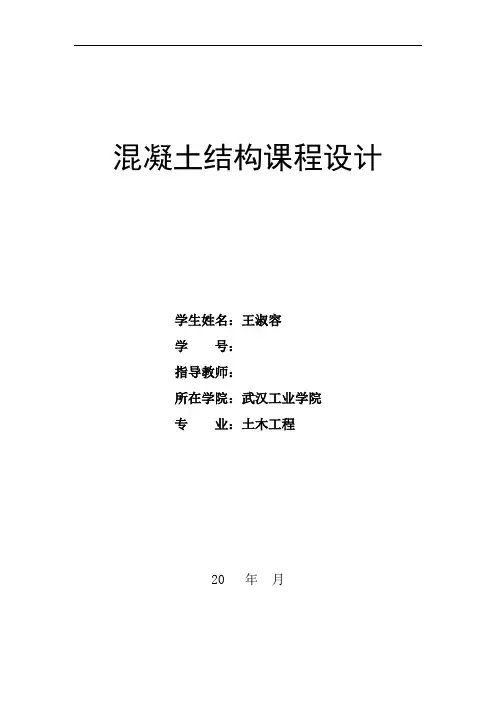

精品文档混凝土结构课程设计学生姓名：王淑容学号：指导教师：所在学院：武汉工业学院专业：土木工程20 年月目录1、设计资料 (1)2、板的设计 (1)2.1荷载 (2)2.2内力计算 (2)2.3正截面承载力计算 (3)3、次梁的设计 (4)3.1荷载 (4)3.2内力计算 (4)3.3截面承载力计算 (5)4、主梁的设计 (7)4.1荷载 (7)4.2内力计算 (8)4.3截面承载力计算 (12)4.4主梁吊筋计算 (15)1.设计资料本设计为设计任务书上对应学号为2的设计。

对象为某多层厂房，采用内框架结构，边柱为砖墙，楼盖采用钢筋混凝土现浇单项板肋梁楼盖，楼面活荷载标准值为5.02/kN m ，楼面梁格布置1272006900L L mm mm ⨯=⨯,如图1。

楼面层为水泥花砖地面（砖厚25mm ，包括水泥粗砂打底），自重0.62/kN m 。

板底及梁侧采用15mm 厚混合砂浆打底。

板深入墙内mm 120，次梁伸入墙内240mm ，主梁伸入墙内370mm ，柱的截面尺寸为400400mm mm ⨯。

混凝土采用C25（c f =11.92/N mm ），梁的受力纵筋采用HRB335级钢筋（y f =3002/N mm ），其余采用HPB235级钢筋（y f =2102/N mm ）。

图1 楼面梁格布置图2.板的设计板按塑性内力重分部方法设计。

按刚度条件板厚为，按构造要求，工业房屋楼面的最小厚度为80mm ，故取板厚80h mm =，取次梁截面高度450h mm =，截面宽度200b mm =。

板的几何尺寸和计算简图见图2。

图2 板的几何尺寸及计算简图2.1 荷载恒荷载板自重 0.0825 2.0⨯=2/kN m 楼面面层 0.62/kN m 天棚抹灰 0.015⨯17=0.262/kN mk g =2.862/kN m使用活荷载 k q =5.02/kN m 荷载组合设计值根据建筑结构荷载规范（GB5009—2001）规定，对于标准值大于4kN/m 2的工业房屋楼面结构的活荷载应取 1.3Q γ=，所以有:1.2 1.3 1.22.86 1.3 5.09.93k k g q g q +=+=⨯+⨯=2/kN m 1.35 1.30.7 1.35 2.86 1.30.7 5.0k k g q g q +=+⨯=⨯+⨯⨯=8.412/kN m取ｇ＋ｑ＝9.932/kN m2.2 内力计算取一米宽的板带作为计算单元，各跨的计算的跨度为： 中间跨： 0 2.30.20 2.10n m l l ==-= 边跨： 00.200.082.30.12 2.12222n t m l l =+=--+= 边跨与中间跨的计算跨度相差：002.12 2.100.0095102.10-=<故可按等跨连续梁计算反力。

某多层⼚房现浇钢筋混凝⼟框架结构毕业设计某多层⼚房现浇钢筋混凝⼟框架结构毕业设计⽬录绪论 (1)第⼀章设计说明 (2)第⼀节⼯程概况 (2)第⼆节建筑材料选择 (2)第⼆章结构设计 (3)第⼀节布置及梁柱截⾯初估 (3)第⼆节框架计算简图及梁柱刚度计算 (4)第三章荷载计算 (6)第⼀节竖向荷载计算 (6)第⼆节风荷载计算 (9)第三节⽔平地震作⽤的计算 (12)第五节重⼒荷载代表值作⽤下的计算 (19)第四章内⼒组合 (25)第⼀节⽀座边缘处的内⼒值的计算 (25)第⼆节组合前内⼒的调整 (28)第五章配筋计算 (39)第⼀节框架柱和梁的截⾯设计 (39)第⼆节板的计算 (46)第三节楼梯的计算 (48)第六章基础设计 (50)第⼀节确定基础类型和尺⼨ (50)第⼆节内⼒分析 (50)第三节配筋计算 (52)第七章施⼯组织设计 (55)第⼀节施⼯准备⼯作 (55)第⼆节施⼯部署 (57)第三节主要项⽬施⼯⽅法 (57)第四节技术质量、安全⽣产、⽂明施⼯措施 (59)第七章结论 (61)致谢 (62)参考⽂献 (63)绪论毕业设计是本专业教育培养的重点，也是毕业前的综合学习阶段，是对所学专业知识的深化、拓宽，是对⼤学期间所学专业知识的全⾯总结。

通过毕业设计，可以将以前学过的知识重温回顾，对疑难知识再学习，对提⾼个⼈的综合知识结构有着重要的作⽤。

通过毕业设计，使我们在资料查找、设计安排、分析计算、施⼯图绘制、⼝头表达等各个⽅⾯得到综合训练，具备从事相关⼯作的基本技术素质和技能。

在我国，多层建筑结构以钢筋混凝⼟结构为主。

多层建筑的结构设计有两⽅⾯的特质：⼀是风荷载和地震荷载等⽔平⽅向作⽤引起的内⼒和位移已成为结构设计的控制因素；⼆是结构抗侧移刚度是结构设计的关键因素。

结构不仅要满⾜承载⼒（强度）的要求，同时还要把结构在⽔平荷载下的位移控制在⼀定范围内，所以多层建筑结构需要有较⼤的抗侧移刚度。

框架结构体系的主要特点是平⾯布置⽐较灵活，能提供较⼤的室内空间，是较常⽤的结构体系。

摘要在大学四年的学习生涯行将结束的时候，我拿到了这份设计任务书和相关数据资料，怀着期盼渴望的心情，开始了工作。

本计算书是针对华中科技大学土木工程专业xxx级毕业设计：教学楼为五层现浇钢筋混凝土框架结构。

长51.5m，宽25m，高27m。

在“建筑设计”部分中，经过层层考虑选择最终方案，针对最终建筑方案，确定了其具体建筑构造、做法与材料。

在“结构设计”部分中，首先按照要求选择一榀框架为本次手算的任务，明确其计算简图与各个计算参数；然后根据建筑做法确定其所受荷载，计算梁、柱、板与基础的内力；最后分别进行各构件的配筋计算。

在“结构设计”部分中，穿插进行“PKPM”电算，以保证计算成果的可靠性。

并达到同手算成果对比、分析的目的。

关键词：毕业设计，多层厂房，框架，抗震设计，电算AbstractI got the mission book and other datas when my campus time would go by, and with a good and hopeful feeling, I have started my work.The calculation report is written for the graduation design whose name is “XinHua Middle School Build ing”. The buil ding is reinforcement concrete structure with five stories The length of the building is 58.5m, the width is 18m and the height is 21.45m.In the process of “Architecture D esign”, I determine the detailed conformation and the material of the building.In the process of “Structure D esign”, firstly, I determined to by hand and determined the sketch and the parameters of the frame. Secondly, I determined the loads on the frame and calculated the internal forces of the beams, second beam, the planes, the columns and the foundations. Lastly, how much reinforcement is necessary can be determined.In the process of the graduation design, I made use of the computer program named “PKPM” to au diting and analysis my result which was calculated by hand.Keywords：Graduation design, School Building, FamesAnti-seismic Design, Earthquake Function.目录-摘要 (I)Abstract .................................................................................................................. I I 目录....................................................................................................................... I II 1、工程概况与建筑设计.. (7)1.1工程概况 (7)1.2建筑设计 (8)1.2.1建筑平面设计 (8)1.2.2建筑立面设计 (9)2、结构选型及结构布置 (10)2.1材料选择 (10)2.1.1混凝土强度等级 (10)2.1.2 钢筋 (10)2.2板、梁、柱截面尺寸估算 (10)2.2.1板厚估算原则 (10)2.2.2板厚确定 (10)2.2.3梁尺寸估算原则 (10)2.2.4梁尺寸确定 (11)2.2.5柱截面尺寸估算 (11)2.3框架计算简图 (13)3、荷载计算 (14)3.1 各构件自重计算 (14)3.2恒荷载计算 (16)3.3活荷载计算 (18)3.4风荷载计算 (19)3.5水平地震荷载计算 (21)3.5.1重力荷载代表值计算 (21)3.5.2梁柱刚度计算 (22)3.5.3结构自振周期计算 (25)3.5.4横向地震作用计算 (26)3.6抗震变形验算 (27)4、○4轴框架内力计算 (29)4.1恒荷载作用下结构内力计算 (29)4.1.1计算杆端弯矩分配系数 (30)4.1.2计算杆件固端弯矩 (32)4.1.3 采用弯矩二次分配法计算杆端弯矩 (32)4.1.4 恒载作用下○4轴框架剪力计算 (33)4.1.5 恒载作用下○4轴框架轴力计算 (35)4.2 活荷载作用下结构内力计算 (37)4.3重力荷载代表值下结构内力计算 (44)4.4左风荷载作用下结构内力计算 (48)4.5水平地震荷载作用下结构内力计算 (53)5、内力组合 (57)5.1弯矩调幅 (57)5.2内力调整 (59)5.2.1竖向荷载内力调整 (60)5.2.2水平荷载内力调整 (61)5.3内力组合 (63)5.3.1框架梁内力组合 (63)5.3.2框架柱内力组合 (69)5.4地震作用效应调整 (74)5.4.1框架梁剪力调整 (74)5.4.2框架柱弯矩调整 (78)5.4.3框架柱剪力调整 (81)6、框架截面设计 (82)6.1框架梁截面设计 (82)6.1.1跨中及支座截面底部钢筋计算 (83)6.1.2支座截面负筋计算 (85)6.1.3箍筋计算 (87)6.1.4构造要求 (89)6.2框架柱截面设计 (89)6.2.1 框架柱弯矩、轴力汇总 (90)6.2.2纵筋计算 (93)6.2.3箍筋计算 (97)6.2.4构造要求 (100)6.3、框架平面内核心区抗震验算 (101)7、部分板及次梁的设计 (102)7.1.1荷载计算 (104)7.1.2内力计算 (104)7.1.3配筋计算 (105)7.2次梁设计 (109)7.2.1荷载计算 (110)7.2.2内力计算 (110)7.2.3配筋计算 (111)8、楼梯设计 (113)8.1踏步板设计（以一层一跑TB1楼梯计算为例） (113)8.1.1荷载计算 (113)8.1.2截面设计 (114)TL (114)8.2楼梯斜梁计算18.2.1荷载计算 (114)8.2.2截面设计 (115)8.3平台梁TL-1设计 (117)8.3.1荷载计算 (117)8.3.2截面设计 (117)9、基础设计 (120)9.1 设计参数、资料、方法 (120)9.1.1 水文地质资料 (120)9.1.2 设计参数 (120)9.2 桩基设计 (121)9.2.1 桩基布置 (121)9.2.2 计算桩顶荷载设计值 (121)9.2.3 抗力验算 (122)9.2.4承台梁设计 (124)10、电算校核 (125)10.1 PKPM电算 (125)10.1.1 建筑模型与荷载输入 (125)10.1.2 楼面荷载传导计算 (126)10.1.3 PK计算第○4轴横向框架 (127)10.2 电算内力与手算内力对比分析 (127)10.2.1 恒荷载内力 (127)10.2.2风荷载内力 (129)11、总结 (130)12、参考文献 (131)13、致谢 (132)1、工程概况与建筑设计1.1工程概况1：建筑地点及拟建基地平面：该工程位于某市干道旁。

目录第一篇、编制依据第二篇、工程概况第三篇、主要施工方法第四篇、劳动力安排计划第五篇、拟使用的主要及材料进场计划第六篇、拟使用主要施工机械及进场计划第七篇、确保工程质量的技术组织措施第八篇、确保安全生产文明施工的技术组织措施第九篇、确保工期的技术组织措施第十篇、确保工程节能的技术组织措施第十一篇、危险性较大的分部分项工程的专项施工方案第十二篇、防止或减少施工现场粉尘、废水、废物、噪声、振动等对环境的危害和污染的措施第十三篇、冬(雨）季施工措施第十四篇、施工总进度表和工期网络图第十五篇、施工总平面图第一篇、编制依据1、施工招标文件；2、工程施工图纸；3、工程工程量清单；4、建设单位提供的施工条件，如施工场地、水、电供应等；5、国家现行的基本建设法令、规范、规程。

6、我公司有关工程施工及质量、职业健康安全、环境保护体系规范。

第二篇、工程概况建筑面积：14252.2㎡，其中车间面积为一层5591.5㎡，二层5403.4㎡，辅房建筑面积3140㎡，出屋面楼梯面积为117.3㎡。

建筑层数：厂房两层，辅房四层建筑高度：厂房10.65m，辅房15.15m。

结构形式：钢筋混凝土框架结构耐火等级：二级抗震设防烈度：八度使用年限：50年墙体工程：外墙构造：240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑，外装饰为喷涂真漆；内墙构造：除注明外为240厚Mu10非粘土多孔砖，M7.5混合砂浆砌筑。

墙身防潮层：在室内地坪下60mm处，做20厚1：2水泥砂浆骨加5%防水剂的墙身防潮层。

屋面工程：本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年。

门窗工程外窗采用90系列铝合金推拉窗，外窗玻璃均6+12（A)+6中空玻璃，卫生间门窗玻璃均采用内面磨砂玻璃，内部观察窗采用90系列铝合金推拉窗，玻璃为6厚浮法白玻。

外墙工程车间外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、6厚1：2.5水泥砂浆找平4、12厚1：3水泥砂浆打底扫毛或划出纹道5、基层墙体辅房外墙：浅灰色真石漆墙面（具体位置、分隔见立面图）具体做法（由外到内）1、罩面漆涂刷2、喷浅灰色仿石涂料（分隔缝详见立面详图）3、抹面胶复合玻纤网格布4、30厚挤塑聚苯保温层（具体做法参见10J121外墙A1）5、胶粘剂6、3厚1：2.5水泥砂浆找平7、基层墙体车间楼地面工程一、车间内一层±0.000标高为水磨石地面，荷载为30KN/m2,做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、200厚C25混凝土垫层5、300厚碎石垫层，碎石应合理级配，粒径为10-40，铺设时应分层压实，灌注M2.5混合砂浆6、素土夯实，压实系数为0.95，地基承载力fak≧50kpa(虚铺厚度≦300逐层夯实）二、车间内二层6.000标高水磨石楼面做法如下：1、10厚1：2.5水泥彩色石子（中小八厘石子）地面，表面磨光打蜡2、20厚1：3水泥砂浆结合层，干后卧铜条分隔（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）3、水泥砂浆一道（内掺建筑胶）4、现浇钢筋混凝土楼板或预制楼板现浇叠合层第三篇、主要施工方法（一）、测量工程1、测量依据（1）国家现行规范：《工程测量规范》（GB50026—93）；（2）业主方及其有关单位组织的施工现场有关测量控制点的交接和提供的相关资料。

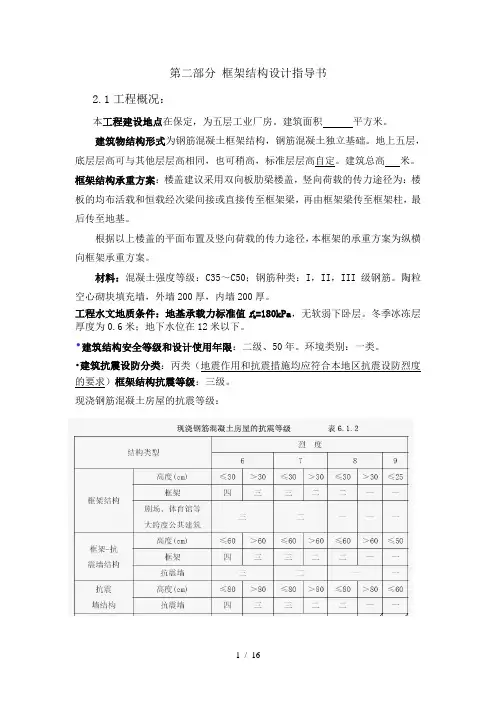

第二部分框架结构设计指导书2.1工程概况：本工程建设地点在保定，为五层工业厂房。

建筑面积平方米。

建筑物结构形式为钢筋混凝土框架结构，钢筋混凝土独立基础。

地上五层，底层层高可与其他层层高相同，也可稍高，标准层层高自定。

建筑总高米。

框架结构承重方案：楼盖建议采用双向板肋梁楼盖，竖向荷载的传力途径为：楼板的均布活载和恒载经次梁间接或直接传至框架梁，再由框架梁传至框架柱，最后传至地基。

根据以上楼盖的平面布置及竖向荷载的传力途径，本框架的承重方案为纵横向框架承重方案。

材料：混凝土强度等级：C35～C50；钢筋种类：I，II，III级钢筋。

陶粒空心砌块填充墙，外墙200厚，内墙200厚。

工程水文地质条件：地基承载力标准值f k=180kPa，无软弱下卧层。

冬季冰冻层厚度为0.6米；地下水位在12米以下。

•建筑结构安全等级和设计使用年限：二级、50年。

环境类别：一类。

•建筑抗震设防分类：丙类（地震作用和抗震措施均应符合本地区抗震设防烈度的要求）框架结构抗震等级：三级。

现浇钢筋混凝土房屋的抗震等级：风荷载0.4KN/m2 ，雪荷载0.35 KN/m2 。

工程做法：参考华北建筑标准设计图集1 屋面做法：2 楼面做法：3 墙体及内、外墙面做法，顶棚做法。

门窗：外墙，塑钢门窗；内墙，木门窗。

2.2 结构平面布置2.2.1原则：•应满足工艺流程要求；－见建筑设计指导书•满足建筑要求（生活、采光照明、防火、节能等）；－见建筑设计指导书•满足、受力合理、计算简单、施工方便、经济、可靠的要求。

《抗震规范》3.4.1 建筑设计应符合抗震概念设计的要求，不应采用严重不规则的设计方案。

3.4.2 建筑及其抗侧力结构的平面布置宜规则对称，并应具有良好的整体性；建筑的立面和竖向剖面宜规则，结构的侧向刚度宜均匀变化，竖向抗侧力构件的截面尺寸和材料强度宜自下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力突变，当存在表3.4.2-所列举的平面不规则类型或表3.4.2-2 所列举的竖向不规则类型时，应符合本章第3.4.3 条的有关规定3.4.3 不规则的建筑结构应按下列要求进行水平地震作用计算和内力调整并应对薄弱部位采取有效的抗震构造措施:1 平面不规则而竖向规则的建筑结构应采用空间结构计算模型，并应符合下列要求: 1)扭转不规则时应计及扭转影响且楼层竖向构件最大的弹性水平位移和层间位移，分别不宜大于楼层两端弹性水平位移和层间位移平均值的 1.5 倍。
