图纸常用符号解释

钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm 三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震(绑扎)搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形。

常用建筑符号解释一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

解读建筑图纸常用符号大全及其应用建筑图纸是建筑设计和施工的重要工具，它通过符号来传达设计者的意图和施工要求。

本文将对建筑图纸中常用的符号进行解读，并介绍其应用。

1. 地形符号地形符号用于表示地形的变化和地势特征，例如等高线、填土、切土等。

等高线符号通常由一系列平行线构成，用于表示不同高度的等高线。

填土和切土符号分别表示地面的填方和挖方情况，它们由不同的箭头或斜线组成。

2. 建筑符号建筑符号用于表示各种建筑物的平面布置和结构，例如墙体、柱子、门窗等。

墙体符号通常由实线或虚线表示，不同线形可以表示不同材质或墙体类型。

柱子符号通常为一个竖线，上方标有柱子的尺寸和编号。

门窗符号一般为一个矩形，标有门窗的尺寸和开启方向。

3. 水电符号水电符号用于表示建筑物中的水、电、暖气等设备的布置和连接方式。

例如，水龙头符号表示水龙头的位置和连接方式，插座符号表示电源插座的位置和数量，暖气符号表示暖气散热器的位置和型号。

4. 设备符号设备符号用于表示各种设备和机械的位置和布置方式，例如空调、电梯、电梯等。

空调符号通常为一个矩形，内部标有空调的型号和位置。

电梯符号通常为一对平行线，上方标有电梯的位置和楼层。

5. 施工符号施工符号用于表示施工过程中的特殊要求和安全注意事项。

例如，标明施工孔或吊装孔的位置和尺寸，标明警示标志和安全通道等。

总结：建筑图纸常用符号大全及其应用涵盖了地形、建筑、水电、设备和施工等方面的符号。

这些符号不仅可以传达设计者的意图，还可以帮助施工人员准确理解和执行工作。

符号的正确使用可以提高沟通效率，降低误解和工作错误的发生。

因此，在建筑设计和施工中，熟练掌握和正确使用这些符号非常重要。

一、常用建筑符号解释在建筑设计图中,l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁,z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

＠表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10＠100/200（2)表示箍筋为φ10，加密区间距100,非加密区间距200，全为双肢箍。

⑵φ10＠100/200（4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8＠200(2）表示箍筋为φ8，间距为200，双肢箍。

⑷φ8＠100(4）/150（2）表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150,双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22，下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18.⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：（标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+（4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ254/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋,每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：（标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ252/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25(-2）/4表示有两排钢筋,上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷2Φ25+3Φ22（-3）/5Φ25表示有两排筋，上排筋为5根。

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

建筑图纸符号大全教你识别常用符号在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。

图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。

因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。

本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。

1. 尺寸标识符号在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。

常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。

此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。

2. 线条符号线条符号在建筑图纸中起到了连接和界定各个元素的作用。

常见的线条符号包括实线、虚线、点线和粗线。

实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。

3. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。

常见的建筑材料符号有砖块、混凝土、木材和玻璃等。

这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。

4. 设备符号设备符号用于表示建筑物中的各种设备和机械元素。

例如，电灯、插座、空调和消防设备等。

这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。

5. 地形符号地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。

这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。

6. 水平符号水平符号用于描述建筑物的水平线或平面。

常见的水平符号包括水平线、平面图和等高线等。

这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。

7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。

这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。

8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。

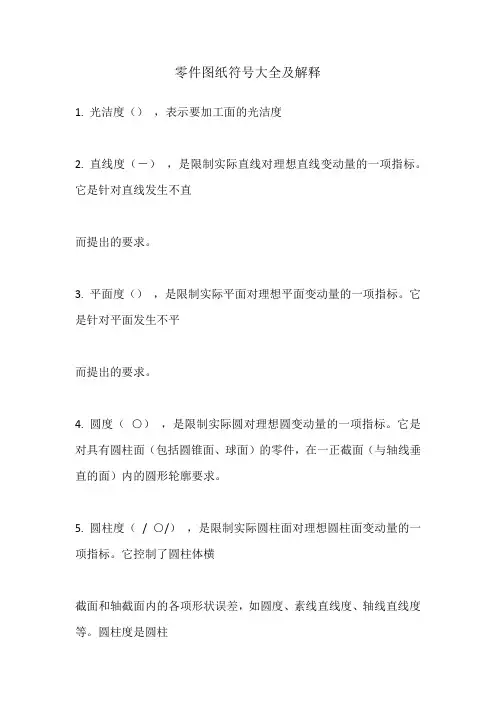

零件图纸符号大全及解释1. 光洁度（），表示要加工面的光洁度2. 直线度（－），是限制实际直线对理想直线变动量的一项指标。

它是针对直线发生不直而提出的要求。

3. 平面度（），是限制实际平面对理想平面变动量的一项指标。

它是针对平面发生不平而提出的要求。

4. 圆度（○），是限制实际圆对理想圆变动量的一项指标。

它是对具有圆柱面（包括圆锥面、球面）的零件，在一正截面（与轴线垂直的面）内的圆形轮廓要求。

5. 圆柱度（/ ○/），是限制实际圆柱面对理想圆柱面变动量的一项指标。

它控制了圆柱体横截面和轴截面内的各项形状误差，如圆度、素线直线度、轴线直线度等。

圆柱度是圆柱体各项形状误差的综合指标。

6. 线轮廓度（⌒），是限制实际曲线对理想曲线变动量的一项指标。

它是对非圆曲线的形状精度要求。

7. 面轮廓度（），是限制实际曲面对理想曲面变动量的一项指标，它是对曲面的形状精度要求。

8. 平行度（‖），用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离0 °的要求，即要求被测要素对基准等距。

9. 垂直度（⊥），用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离90 °的要求，即要求被测要素对基准成90 °。

10. 倾斜度（∠），用来控制零件上被测要素（平面或直线）相对于基准要素（平面或直线）的方向偏离某一给定角度（0°～90°）的程度，即要求被测要素对基准成一定角度除90 °外）。

11. 同轴度（◎），用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。

12. 对称度（），一般用来控制理论上要求共面的被测要素（中心平面、中心线或轴线）与基准要素（中心平面、中心线或轴线）的不重合程度。

13. 位置度（），用来控制被测实际要素相对于其理想位置的变动量，其理想位置由基准和理论正确尺寸确定。

14. 圆跳动（），圆跳动是被测实际要素绕基准轴线作无轴向移动、回转一周中，由位置固定的指示器在给定方向上测得的最大与最小读数之差。

一、常用建筑符号解释在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

@表示钢筋间距，Φ表示钢筋型号，也就是我们所说的一二三四五级钢筋符号。

1、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4)表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

2、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。

3、梁上部钢筋表示方法：(标在梁上支座处)⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵2Φ22+(4Φ12)表示2Φ22为通长，4φ12架立筋，用于六肢箍。

⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷2Φ22+2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

4、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。

⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。

⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。

5、梁下部钢筋表示方法：(标在梁的下部)⑴4Φ25表示只有一排主筋，4Φ25全部伸入支座内。

⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶6Φ25(-2)/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

看懂施工图纸上的符号钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。

laE：抗震构件的钢筋锚固长度。

bw：剪力墙的厚度。

bf：转角处的暗柱的厚度。

ln：梁的净跨度。

llE：钢筋的搭接长度。

hc：支座的净宽度。

λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2，应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。

bf：剪力墙厚度。

bc：端柱端头的宽度。

bw：剪力墙厚度。

lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

ln：梁跨度值。

lae：纵向受拉钢筋抗震锚固长度。

la：受拉钢筋最小锚固长度。

lle：纵向受拉钢筋抗震（绑扎）搭接长度。

ll：纵向受拉钢筋非抗震绑扎搭接长度。

lni：梁本跨的净跨值。

hac：暗柱长度。

Hn：所在楼层的柱净高。

hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

hw：抗震剪力墙墙肢的长度（也表示梁净高）。

hb：梁截面高度。

Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1、柱KZ——框架柱KZZ——框支柱XZ——芯柱LZ——梁上柱QZ——剪力墙上柱2、剪力墙（1）墙柱YDZ——约束边缘端柱YAZ——约束边缘暗柱YYZ——约束边缘翼墙柱YJZ——约束边缘转角柱GDZ——构造边缘端柱GAZ——构造边缘暗柱GYZ——构造边缘翼墙柱GJZ——构造边缘转角柱AZ——非边缘暗柱FBZ——扶壁柱（2）墙身Q——剪力墙（3）墙梁LL——连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL——暗梁BKL——边框梁（4）墙洞JD——矩形洞口YD——圆形洞口3、梁KL——楼层框架梁WKL——屋面框架梁KZL——框支梁L——非框架梁XL——悬挑梁JZL——井字梁4、梁板式筏形基础JZL——基础主梁JCL——基础次梁LPB——梁板筏基础平板5、平板式筏形基础ZXB——柱下板带KZB——跨中板带BPB——平板筏基础平板6、筏形基础相关构造类型SZD——上柱墩XZD——下柱墩WZJ——外包式柱脚MZJ——埋入式柱脚JK——基坑HJD——后浇带7、楼板LB——楼面板WB——屋面板YXB——延伸悬挑板XB——纯悬挑板8、板带ZSB——柱上板带KZB——跨中板带9、楼板相关构造类型JQD——纵筋加强带HJD——后浇带ZMx——柱帽SJB——局部升降板JY——板加腋BD——板开洞FB——板翻边TY——板挑檐Crs——角部加强筋Cis——悬挑阴角加强筋Ces——悬挑阳角放射筋Rh——抗冲切箍筋Rb——抗冲切弯起筋10、独立基础DJj——普通独立基础阶形DJp——普通独立基础坡形BJj——杯口独立基础阶形BJp——杯口独立基础坡形11、条形基础梁JL——基础梁JQL——基础圈梁12、条形基础底板TJBp——条形基础底板坡形TJBj——条形基础底板阶形13、独立承台CTj——独立承台阶形CTp——独立承台坡形14、承台梁CTL——承台梁15、基础连梁JLL——基础连梁16、地下框架梁DKL——地下框架梁17、基础相关构造类型CJQ——窗井墙JLL——基础连系梁HJD——后浇带SZD——上柱墩XZD——下柱墩JK——基坑（沟）。

工程图纸都有图纸设计说明,各个字母代表什么意思都有:AＣＥ:在能进入人的吊顶内敷设ACC:暗敷设在不能进入的顶棚内AB:沿或跨梁(屋架)敷设AC :沿或跨柱敷设BＥ:沿屋架或跨屋架敷设ＢＣ: 暗敷设在梁内CLE:沿柱或跨柱敷设ＣE: 沿天棚面或顶棚面敷设ＣLC:暗敷设在柱内CC: 暗敷设在顶棚内CT : 电缆桥架敷设ＣP :穿金属软管敷设DＢ-直埋穿聚氯乙烯塑料波纹电线管敷设:ＫPCFPＣ:穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC: 暗敷设在地面内ＭT:穿电线管敷设ＭＲ: 金属线槽敷设ＷＣ: 暗敷设在墙内WE: 沿墙面敷设WS: 沿墙面敷设SR: 沿钢线槽敷设、沿钢索ＳCE-吊顶内敷设ＳＣ:穿焊接钢管敷设穿硬塑料管敷设:PＣ塑料线槽敷设:ＰＲ电缆沟敷设:TC用钢索敷设:M吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MＴ－电线管M－钢索ＭＲ－金属线槽PC-PVＣ塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT－桥架CＰ-金属软管RC-镀锌钢管三,灯具安装方式的表示CＳ－链吊C-吸顶CL－柱上ＤS－管吊W-墙壁安装Ｒ-嵌入Ｓ-支架HSM8-63Ｃ/３P ·ＤTQ30-32/2Ｐ这两个应该就是两种塑壳断路器的型号,HSM８－63Ｃ/3P 适用于照明回路中,为3极开关,额定电流为6３Ａ(３联开关)DTQ30-3２/２Ｐ也就是塑壳断路器的一种,额定电流３2A,2极开关常用电缆的规格型号RVS:铜芯ｐvｃ护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线ＲVV:铜芯pvc内护pｖ外护平行护套线,通常用于弱电电源供电等ＲVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,2*10就是两根1０平方的线RVＶＰ屏蔽软线,３*１0表示就是3根10平方的RVS音响线(扩音线) 广播、音响系统布线电缆２＊1、５就就是2根１.５的ＵTP为非屏蔽双绞线4*2＊0、5为4对、每对２芯、导体直径0.５mmR－连接用软电缆(电线),软结构。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

直线度（－）——是限制实际‎直线对理想‎直线直与不‎直的一项指‎标。

平面度——符号为一平‎行四边形，是限制实际‎平面对理想‎平面变动量‎的一项指标‎。

它是针对平‎面发生不平‎而提出的要‎求。

圆度（○）——是限制实际‎圆对理想圆‎变动量的一‎项指标。

它是对具有‎圆柱面（包括圆锥面‎、球面）的零件，在一正截面‎（与轴线垂直‎的面）内的圆形轮‎廓要求。

圆柱度（/○/）——是限制实际‎圆柱面对理‎想圆柱面变‎动量的一项‎指标。

它控制了圆‎柱体横截面‎和轴截面内‎的各项形状‎误差，如圆度、素线直线度‎、轴线直线度‎等。

圆柱度是圆‎柱体各项形‎状误差的综‎合指标。

线轮廓度（⌒）——是限制实际‎曲线对理想‎曲线变动量‎的一项指标‎。

它是对非圆‎曲线的形状‎精度要求。

面轮廓度——符号是用一‎短线将线轮‎廓度的符号‎下面封闭，是限制实际‎曲面对理想‎曲面变动量‎的一项指标‎。

它是对曲面‎的形状精度‎要求。

定向公差——关联实际要‎素对基准在‎方向上允许‎的变动全量‎。

定向公差包‎括平行度、垂直度、倾斜度。

平行度（‖）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎0°的要求，即要求被测‎要素对基准‎等距。

垂直度（⊥）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎90°的要求，即要求被测‎要素对基准‎成90°。

倾斜度（∠）——用来控制零‎件上被测要‎素（平面或直线‎）相对于基准‎要素（平面或直线‎）的方向偏离‎某一给定角‎度（0°～90°）的程度，即要求被测‎要素对基准‎成一定角度‎（除90°外）。

定位公差——关联实际要‎素对基准在‎位置上允许‎的变动全量‎。

定位公差包‎括同轴度、对称度和位‎置度。

同轴度（◎）——用来控制理‎论上应该同‎轴的被测轴‎线与基准轴‎线的不同轴‎程度。

施工图纸上常用符号解释与各类结构构件名称代码一、钢筋平法图集常用符号解释∙l a：非抗震构件的钢筋锚固长度。

∙laE：抗震构件的钢筋锚固长度。

∙b w：剪力墙的厚度。

∙b f：转角处的暗柱的厚度。

∙l n：梁的净跨度。

∙l l E：钢筋的搭接长度。

∙h c：支座的净宽度。

∙λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，∙二级不宜大于150mm。

∙b f：剪力墙厚度。

∙b c：端柱端头的宽度。

∙b w：剪力墙厚度。

∙l c：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。

∙l n：梁跨度值。

∙lae：纵向受拉钢筋抗震锚固长度。

∙l a：受拉钢筋最小锚固长度。

∙l l e：纵向受拉钢筋抗震(绑扎)搭接长度。

∙l l：纵向受拉钢筋非抗震绑扎搭接长度。

∙l n i：梁本跨的净跨值。

∙h ac：暗柱长度。

∙H n：所在楼层的柱净高。

∙h c：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

∙h w：抗震剪力墙墙肢的长度（也表示梁净高）。

∙h b：梁截面高度。

∙Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

二、各类结构构件名称代码1柱K Z-框架柱K Z Z-框支柱X Z-芯柱L Z-梁上柱Q Z-剪力墙上柱2剪力墙（1）墙柱Y D Z-约束边缘端柱Y A Z-约束边缘暗柱Y Y Z-约束边缘翼墙柱Y J Z-约束边缘转角柱G D Z-构造边缘端柱G A Z-构造边缘暗柱G Y Z-构造边缘翼墙柱G J Z-构造边缘转角柱A Z-非边缘暗柱F B Z-扶壁柱（2）墙身Q-剪力墙（3）墙梁L L-连梁（无交叉暗撑、钢筋）L L（J C）连梁（有交叉暗撑）（03G）L L（J G）连梁（有交叉钢筋）（03G）L L（J C）连梁（对角暗撑配筋）L L（J X）连梁（交叉斜筋配筋）L L（D X）连梁（集中对角斜筋配筋）A L-暗梁B K L-边框梁（4）墙洞J D-矩形洞口Y D-圆形洞口3梁K L-楼层框架梁W K L-屋面框架梁K Z L-框支梁L-非框架梁X L-悬挑梁J Z L-井字梁4梁板式筏形基础J Z L-基础主梁J C L-基础次梁L P B-梁板筏基础平板5平板式筏形基础Z X B-柱下板带K Z B-跨中板带B P B-平板筏基础平板6筏形基础相关构造类型S Z D-上柱墩X Z D-下柱墩W Z J-外包式柱脚M Z J-埋入式柱脚J K-基坑H J D-后浇带7楼板L B-楼面板W B-屋面板Y X B-延伸悬挑板X B-纯悬挑板8板带Z S B-柱上板带K Z B-跨中板带9楼板相关构造类型J Q D-纵筋加强带H J D-后浇带Z M x-柱帽S J B-局部升降板J Y-板加腋B D-板开洞F B-板翻边T Y-板挑檐C r s-角部加强筋C i s-悬挑阴角加强筋C e s-悬挑阳角放射筋R h-抗冲切箍筋R b-抗冲切弯起筋10独立基础D J j-普通独立基础阶形D J p-普通独立基础坡形B J j-杯口独立基础阶形B J p-杯口独立基础坡形11条形基础梁J L-基础梁J Q L-基础圈梁12条形基础底板T J B p-条形基础底板坡形T J B j-条形基础底板阶形13独立承台C T j-独立承台阶形C T p-独立承台坡形14承台梁C T L-承台梁15基础连梁J L L-基础连梁16地下框架梁D K L-地下框架梁17基础相关构造类型C J Q-窗井墙J L L-基础连系梁H J D-后浇带S Z D-上柱墩X Z D-下柱墩J K-基坑（沟）。

建筑图纸符号大全解释建筑图纸是建筑设计过程中必不可少的一部分，它通过使用一系列符号来传递并记录设计师的思想和意图。

这些符号在建筑行业中具有广泛的应用，能够帮助建筑师、工程师和施工人员更好地理解和解读建筑图纸。

本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解建筑图纸设计。

一、墙体符号在建筑图纸中，墙体是最基本的组成部分之一。

为了区分不同类型的墙体、厚度、材料等，建筑图纸使用了各种符号来表示。

例如，在平面图中，墙体通常通过一条实线来表示，而不同类型的墙体可以通过在实线上添加符号来区分。

另外，墙体的厚度也可以通过符号上的数值来表示，例如“200”表示200毫米的厚度。

二、门窗符号门窗是建筑物的重要组成部分，而它们在建筑图纸中也有着特定的符号。

在平面图中，门通常用一条直线和两条垂直线表示，有时还会标注门的宽度和高度。

而窗户通常用一组横线和竖线交叉表示，并标注窗户的宽度和高度。

三、楼梯符号楼梯是建筑物中连接不同楼层的重要构件之一，在建筑图纸中有特定的符号来表示不同类型的楼梯。

例如，在平面图中，直梯通常用一组平行线表示，而曲梯则用一组弧线表示。

此外，符号中还会标注楼梯的宽度和台阶的高度。

四、设备符号建筑物中还有许多设备和管道需要在图纸中标示出来，以便在施工过程中更好地布置和安装。

例如，在平面图中，电灯可以用一个圆圈表示，而厕所则用一个小方框表示。

对于一些复杂的设备，如空调系统、供暖系统等，会有一系列特定的符号来表示。

五、标高符号标高是指建筑物的不同部分相对于地面的高度。

为了在建筑图纸中表示出不同部分的高度，设计师使用了一些特定的符号。

例如，一个三角形箭头可以用来表示标高点，而一条与标高值相连的直线则表示相对高度。

六、尺寸符号尺寸是建筑图纸中不可或缺的一部分，用来表示建筑物各个部分的尺寸和相对位置。

在图纸中，尺寸通常用一组平行线和箭头表示。

平行线标识了测量的距离，而箭头指示了测量的方向。

总结建筑图纸符号对于建筑师、工程师和施工人员来说非常重要，它们帮助我们更好地理解和解读设计师的意图。

工程图纸都有图纸设计说明，各个字母代表什么意思都有：ACE：在能进入人的吊顶内敷设ACC：暗敷设在不能进入的顶棚内AB：沿或跨梁（屋架）敷设AC ：沿或跨柱敷设BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CLE：沿柱或跨柱敷设CE：沿天棚面或顶棚面敷设CLC：暗敷设在柱内CC：暗敷设在顶棚内CT ：电缆桥架敷设CP ：穿金属软管敷设DB-直埋穿聚氯乙烯塑料波纹电线管敷设：KPCFPC：穿阻燃半硬聚氯乙烯管敷设F-地板及地坪下FC：暗敷设在地面内MT：穿电线管敷设MR：金属线槽敷设WC：暗敷设在墙内WE：沿墙面敷设WS：沿墙面敷设SR：沿钢线槽敷设、沿钢索SCE-吊顶内敷设SC：穿焊接钢管敷设穿硬塑料管敷设：PC 塑料线槽敷设：PR电缆沟敷设：TC 用钢索敷设：M吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管M-钢索MR-金属线槽PC-PVC塑料硬管PR-塑料线槽FPC-阻燃塑料硬管CT-桥架CP-金属软管RC-镀锌钢管三，灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架HSM8-63C/3P ·DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关常用电缆的规格型号RVS：铜芯pvc护套双绞线，通常用于公共广播系统/背景音乐系统布线，消防系统布线RVV：铜芯pvc内护pv外护平行护套线，通常用于弱电电源供电等RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，2*10是两根10平方的线RVVP屏蔽软线，3*10表示是3根10平方的RVS音响线（扩音线）广播、音响系统布线电缆2*1.5就是2根1.5的UTP为非屏蔽双绞线4*2*0.5为4对、每对2芯、导体直径0.5mmR－连接用软电缆（电线），软结构。

图纸中的常见符号
1、图纸上表面粗超度符号
基本符号，表示可以用任意方法获得；
基本符号加一短线，表示用去除材料的方法获得，如：车、铣、刨、磨、钻、抛光等方法；
基本符号加一小圆，表示用不去除材料的方法获得，如：铸造、锻造、冲压、热轧、冷轧、粉末冶金等。

或者用于保持原供应状态的表面（包括保持上道工序的状态）。

在对应的符号上增加上参数值就表示采用对应的方法允许达到的最大粗糙度值。

2、粗糙度值表示方法
Ra指轮廓算术平均偏差
Rz 指微观不平度十点高度
Ry 轮廓最大高度
3、尺寸表示方法（图纸上的单位默认毫米和英寸，根据情况分析）
线性尺寸直接使用数值，如线条长25直接标注25即可；
直径尺寸，如直径25的圆标注为φ25，用于标注比较规则的尺寸；
半径尺寸，如直径50的圆被切掉了一大部分，可以标注为R25，也用于标注一些圆角；
球形尺寸标注使用SR或Sφ，如直径50的球，标注为Sφ50或SR25；
4、常见形位公差表示方法
常用的形位公差有：。

施工图纸中常见的符号解释及构件名称代码汇总整理l a：非抗震构件的钢筋锚固长度l a E：抗震构件的钢筋锚固长度b w：剪力墙的厚度b f：转角处的暗柱的厚度l n：梁的净跨度l l E：钢筋的搭接长度h c：支座的净宽度λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/m m2,应按360N/m m2计算；箍筋或拉筋沿竖向间距：一级不宜大于100m m，二级不宜大于150m m。

b f：剪力墙厚度。

b c：端柱端头的宽度。

b w：剪力墙厚度。

l c：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5b w和450m m三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300m m。

l n：梁跨度值。

l a e：纵向受拉钢筋抗震锚固长度。

l a：受拉钢筋最小锚固长度。

l l e：纵向受拉钢筋抗震(绑扎)搭接长度。

l l：纵向受拉钢筋非抗震绑扎搭接长度。

l n i：梁本跨的净跨值。

h a c：暗柱长度。

H n：所在楼层的柱净高。

h c：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。

h w：抗震剪力墙墙肢的长度（也表示梁净高）。

h b：梁截面高度。

A c：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码：1、柱K Z-框架柱K Z Z-框支柱X Z-芯柱L Z-梁上柱Q Z-剪力墙上柱2、剪力墙（1）墙柱Y D Z-约束边缘端柱Y A Z-约束边缘暗柱Y Y Z-约束边缘翼墙柱Y J Z-约束边缘转角柱G D Z-构造边缘端柱G A Z-构造边缘暗柱G Y Z-构造边缘翼墙柱G J Z-构造边缘转角柱A Z-非边缘暗柱F B Z-扶壁柱（2）墙身Q-剪力墙（3）墙梁L L-连梁（无交叉暗撑、钢筋）L L（J C）连梁（有交叉暗撑）（03G）L L（J G）连梁（有交叉钢筋）（03G）L L（J C）连梁（对角暗撑配筋）L L（J X）连梁（交叉斜筋配筋）L L（D X）连梁（集中对角斜筋配筋）A L-暗梁B K L-边框梁（4）墙洞J D-矩形洞口Y D-圆形洞口3、梁K L-楼层框架梁W K L-屋面框架梁K Z L-框支梁L-非框架梁X L-悬挑梁J Z L-井字梁4、梁板式筏形基础J Z L-基础主梁J C L-基础次梁L P B-梁板筏基础平板5、平板式筏形基础Z X B-柱下板带K Z B-跨中板带B P B-平板筏基础平板6、筏形基础相关构造类型S Z D-上柱墩X Z D-下柱墩W Z J-外包式柱脚M Z J-埋入式柱脚J K-基坑H J D-后浇带7、楼板L B-楼面板W B-屋面板Y X B-延伸悬挑板X B-纯悬挑板8、板带Z S B-柱上板带K Z B-跨中板带9、楼板相关构造类型J Q D-纵筋加强带H J D-后浇带Z M x-柱帽S J B-局部升降板J Y-板加腋B D-板开洞F B-板翻边T Y-板挑檐C r s-角部加强筋C i s-悬挑阴角加强筋C e s-悬挑阳角放射筋R h-抗冲切箍筋R b-抗冲切弯起筋10、独立基础D J j-普通独立基础阶形D J p-普通独立基础坡形B J j-杯口独立基础阶形B J p-杯口独立基础坡形11、条形基础梁J L-基础梁J Q L-基础圈梁12、条形基础底板T J B p-条形基础底板坡形T J B j-条形基础底板阶形13、独立承台C T j-独立承台阶形C T p-独立承台坡形14、承台梁C T L-承台梁15、基础连梁J L L-基础连梁16、地下框架梁D K L-地下框架梁17、基础相关构造类型C J Q-窗井墙J L L-基础连系梁H J D-后浇带S Z D-上柱墩X Z D-下柱墩J K-基坑（沟）。
