最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读:首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容,遵照“国标”的有关规定;用正投影的图示方法;详细准确绘制出来的图样,并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同,主要分为建筑施工图(建施)、结构施工图(结施)和设备施工图(设施)三大部分。
工程图纸应按专业顺序编排,一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法:1)看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张,图纸是否齐全;看设计技术说明,对工程在设计和施工要求方面有一概括了解。
2)依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍,对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况,做到心中有数。
3)按专业阅读,按照专业顺序深入细致地阅读。
先看基础图,再看详图。
看图纸时,需要将相关图纸联系起来,进行比较,从而了解它们之间的关系,建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比,看图形、尺寸是否衔接,结构要求是否一致。
发现问题时,做好读图记录,以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影,能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此,总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据,也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
结构施工图识读知识点
一、图纸的序号和比例尺:结构施工图通常会在图纸上标注图纸的序号和比例尺,施工人员需要明确识读该图纸的比例尺,以便正确地测量和施工。
二、图例:图例是结构施工图中标明各种符号和代号的说明,施工人员需要通过图例了解各种符号和代号的具体含义。
三、图纸上的尺寸标注:在结构施工图中,一般会标注柱子、梁、板等构件的尺寸,施工人员需要准确地读取这些尺寸标注,并按照实际尺寸进行测量和施工。
四、施工标高:结构施工图中一般会标注各个构件的标高,施工人员需要明确各个构件的标高,以便进行正确的施工。
五、结构连接方式:结构施工图中会标明各个构件之间的连接方式,施工人员需要准确地读取这些连接方式,并按照图纸要求进行连接。
六、构件编号:结构施工图中往往会给每个构件编号,施工人员需要了解各个构件的编号,以便按照编号进行施工。
七、图纸上的特殊要求:结构施工图中可能会有一些特殊要求,例如做法要求、施工顺序要求等,施工人员需要仔细阅读并按照要求施工。
八、符号和代号的识读:结构施工图中会使用各种符号和代号来表示不同的构件和施工要求,施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。
九、图纸的方向和布置:结构施工图一般会标明图纸的方向和布置,施工人员需要根据图纸的方向和布置进行施工。
十、图纸中的施工箭头:结构施工图中可能会使用施工箭头来指示施工的方向和方法,施工人员需要仔细阅读并按照施工箭头进行施工。
总的来说,准确地识读结构施工图对于施工人员来说是非常重要的。
只有通过对结构施工图的仔细阅读和准确理解,施工人员才能按照图纸要求进行施工,保证工程的质量和安全。
建筑工程施工图快速识读技巧建筑工程施工图是指将设计图通过说明符号、规格尺寸、注记等方式,将设计方案转换为实施方案的图纸。
施工图分为建筑结构、给排水、电气、供暖、通风、空调等多个专业,而每个专业图纸都有其特定的符号、尺寸、注记等。
为了快速识读施工图,需要掌握以下技巧。
技巧一:理解基本图形建筑施工图常使用的基本图形包括直线、曲线、圆、矩形、三角形等。
了解这些基本图形的特点和应用场景,可以快速理解施工图中的结构和布局。
技巧二:熟悉符号注记施工图中的符号和注记是指示实施方案的关键。
例如给排水管路的符号、电气线路的符号等,都需要能够快速识别。
熟悉这些符号注记,可以在浏览施工图时准确定位到关键细节。
技巧三:掌握尺寸定位施工图中的尺寸是指示元素尺寸或位置的数字。
掌握尺寸的定位和测量技巧,可以帮助我们快速确定施工设计的数据,例如墙体厚度、管道走向等。
技巧四:了解专业差异不同专业的施工图有其独特的符号和注记。
例如,给排水图中的H、C、W等符号分别代表着热水、冷水、污水管道,而电气图中的L、N、E分别代表着线路的相、零、地。
了解这些专业差异,可以更准确地理解施工图中的内容。
技巧五:注意比例尺施工图中的比例尺是图形之间尺寸比例的体现。
通常,施工图中的比例尺为1:50、1:100等。
在读取施工图时,需要注意比例尺的大小,以便正确地理解图形尺寸和位置。
技巧六:结合平面图平面图是建筑施工图中的一种,它以建筑物上部的平面形象为基础,呈现出建筑物的布局和结构。
阅读施工图时,可以结合平面图来更好地掌握建筑物的整体形态。
以上就是建筑工程施工图快速识读技巧。
熟练掌握这些技巧,可以帮助工程师更快速、准确地阅读和理解施工图,从而提高施工效率和质量。

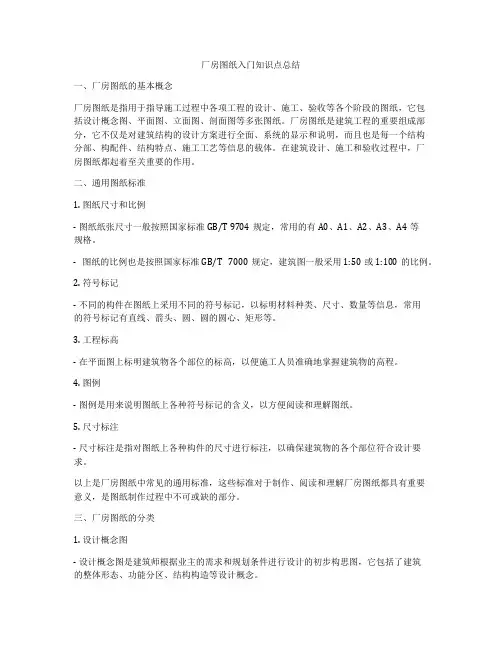

厂房图纸入门知识点总结一、厂房图纸的基本概念厂房图纸是指用于指导施工过程中各项工程的设计、施工、验收等各个阶段的图纸,它包括设计概念图、平面图、立面图、剖面图等多张图纸。
厂房图纸是建筑工程的重要组成部分,它不仅是对建筑结构的设计方案进行全面、系统的显示和说明,而且也是每一个结构分部、构配件、结构特点、施工工艺等信息的载体。
在建筑设计、施工和验收过程中,厂房图纸都起着至关重要的作用。
二、通用图纸标准1. 图纸尺寸和比例- 图纸纸张尺寸一般按照国家标准GB/T 9704规定,常用的有A0、A1、A2、A3、A4等规格。
- 图纸的比例也是按照国家标准GB/T 7000规定,建筑图一般采用1:50或1:100的比例。
2. 符号标记- 不同的构件在图纸上采用不同的符号标记,以标明材料种类、尺寸、数量等信息,常用的符号标记有直线、箭头、圆、圆的圆心、矩形等。
3. 工程标高- 在平面图上标明建筑物各个部位的标高,以便施工人员准确地掌握建筑物的高程。
4. 图例- 图例是用来说明图纸上各种符号标记的含义,以方便阅读和理解图纸。
5. 尺寸标注- 尺寸标注是指对图纸上各种构件的尺寸进行标注,以确保建筑物的各个部位符合设计要求。
以上是厂房图纸中常见的通用标准,这些标准对于制作、阅读和理解厂房图纸都具有重要意义,是图纸制作过程中不可或缺的部分。
三、厂房图纸的分类1. 设计概念图- 设计概念图是建筑师根据业主的需求和规划条件进行设计的初步构思图,它包括了建筑的整体形态、功能分区、结构构造等设计概念。
2. 平面图- 平面图是建筑物在水平方向上的投影图,它是建筑设计图纸中最基本和常见的图纸类型之一,包括总平面图、各层平面图等。
3. 立面图- 立面图是建筑物在垂直方向上的投影图,包括正立面图、侧立面图等。
4. 剖面图- 剖面图是对建筑物进行纵向切剖的投影图,用来显示建筑物各部分的内部结构、构造特点和空间布置。
除了上述常见的图纸类型外,厂房图纸还包括了建筑构造图、建筑细部图、结构图、给排水图、电气布置图等多种类型,这些图纸构成了全面、系统的建筑设计图纸。
建筑工程施工图识读方法一、施工图识读方法在识读建筑工程施工图时,应掌握正确的识读方法和步骤,按照“了解总体、顺序看图、前后对照、重点细读”的方法来看图。
(1)了解总体。
拿到建筑工程施工图后首先要看目录、总平面图和施工总说明,以大致了解工程的概况,如工程设计单位、建设单位、新建工程项目所在的位置、周围环境、施工技术要求等。
对照目录检查图纸是否齐全,采用了哪些标准图集,并准备齐这些标准图集。
然后看建筑平、立、剖面图,大体上想象一下建筑物的立体形象及内部布置。
(2)顺序看图。
在总体了解建筑物的情况以后,根据施工的先后顺序,从基础到墙体(或柱)、结构的平面布置以及各专业的相互联系和制约、建筑构造及装修的顺序等都要仔细阅读有关图纸。
试着看图1-1和图1-2所示的各层平面图。
(3)前后对照。
在看建筑工程施工图时,要注意平面图与立面图和剖面图对照着看,建筑施工图和结构施工图对照着看,土建施工图与设备施工图对照着看,对整个工程施工情况及技术要求做到心中有数。
(4)重点细读。
根据的专业不同,要读的重点也就不同,在对整个工程情况了解之后,再对专业重点地细读,并将遇到的问题记录下来及时向设计部门反映;必要时可形成文件发给设计部门。
1-1 首层平面图图1-2 二层平面图二、标准图集的查阅(1)标准图查阅方法说明。
建筑工程施工图中,有些建筑构配件、节点详图(材料与做法)等,常选自某种标准图集或通用图集。
这些被选定的图样也是工程施工图的组成部分,目前使用的标准图集种类很多,现将有关查阅方法说明如下:1)经国家批准的通用标准图集,可在全国范围内使用。
2)经各省、市、自治区地方有关部门批准的通用标准图集,主要供本地区使用。
3)由各设计单位编制的标准图集,主要供本单位设计使用。
全国通用的标准图集,通常采用“J×××”或“建×××”代号,表示建筑标准配件类的图集;用“G×××”或“结×××”代号,表示结构标准构件类的图集。

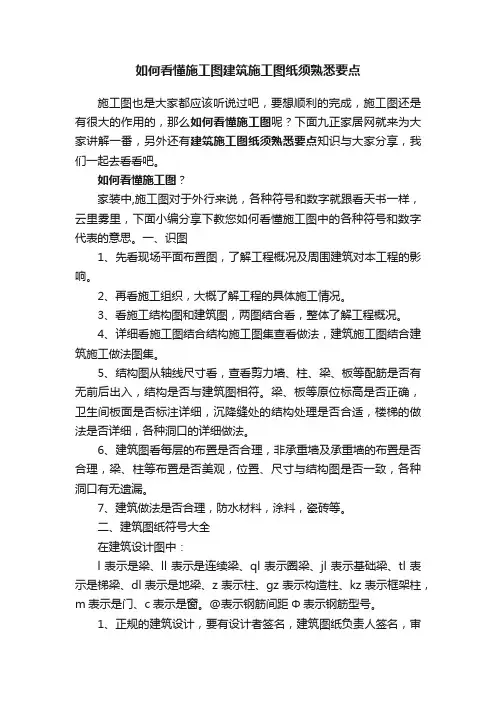

如何看懂施工图建筑施工图纸须熟悉要点施工图也是大家都应该听说过吧,要想顺利的完成,施工图还是有很大的作用的,那么如何看懂施工图呢?下面九正家居网就来为大家讲解一番,另外还有建筑施工图纸须熟悉要点知识与大家分享,我们一起去看看吧。
如何看懂施工图?家装中,施工图对于外行来说,各种符号和数字就跟看天书一样,云里雾里,下面小编分享下教您如何看懂施工图中的各种符号和数字代表的意思。
一、识图1、先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。
2、再看施工组织,大概了解工程的具体施工情况。
3、看施工结构图和建筑图,两图结合看,整体了解工程概况。
4、详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。
5、结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。
梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。
6、建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。
7、建筑做法是否合理,防水材料,涂料,瓷砖等。
二、建筑图纸符号大全在建筑设计图中:l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱,m表示是门、c表示是窗。
@表示钢筋间距Φ表示钢筋型号。
1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。
2、建筑设计图纸中,长度一般以mm为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。
“建筑用料说明”中,在各小项的前面有打上“√”的,为该设计所采用的做法。
没有打勾的,非该设计所采用的做法。
3、如在建筑设计图中:“c20钢筋砼jl(240400)配4φ16络φ6@200箍。
建筑设备施工图识读要点建筑设备施工图是指在建筑项目中,针对设备工程的设计施工图,其中包括多个方面的内容,如材料、工艺、装置等。
对于施工图纸的识读,是建筑中非常重要的环节。
因此,在建筑设备施工图纸识读要点中,我们需要掌握以下几个方面的内容。
1. 熟悉绘图符号建筑设备的施工图纸中,绘图符号的使用是非常重要的环节,因为准确的绘图符号可以极大地提高图纸的易读性。
有一些常见的绘图符号,如电子元件、管道、阀门等。
在施工图中,每个符号都代表了一种设备或者部件。
所以如果想要准确的理解设备图纸,就需要熟悉建筑设备中的通用符号,以及各种管道、地图和工程符号。
这样可以有效地提高图纸的识读能力。
2. 掌握各种图例在建筑设备的施工图纸中,图例是指介绍和解释的相关能源,水路和管网系统的指导图。
这里列出了一些常用的图例:•细节图:对于复杂的设备,需要细节图来帮助掌握细节信息。
•接线图:用于图示电器的所有连接,包括线路、开关、插头和插座,以及每个接口之间的位置。
•电气图:用于展示建筑电气装置,包括照明、电力、停电等。
•密封图:布置图,图纸中用封缘表示设备之间的控制区域,以及维装通路和安全区域,方便施工。
对于各种图例,建筑师需要熟练掌握各个图形的用途和意义,这样可以在实际施工中准确地识读图纸。
3. 注意设备尺寸和布置在建筑设备的施工图纸中,设备尺寸和布局非常紧密,这是因为正确的设备尺寸和布局可以极大地影响施工的进展。
对于设备的尺寸,建筑师需要熟悉各种设备尺寸的标准值,并且每个设备的某些尺寸参数也需要掌握,以免在实际施工中遇到困难。
而对于设备的布局,建筑师需要特别注意设备之间的距离和高度,以及设备和墙面之间有无间隙等。
因为这些细节都可以影响设备的布置图,从而影响整个建筑设备的施工进度和质量。
4. 关注施工的技术细节在建筑设备施工图纸中,技术细节的实现非常重要。
所以,建筑师需要特别关注施工的技术细节,以确保在施工过程中能够准确地实现工艺。
老师傅教你看懂施工图纸,受用一生,从此不再有求于人施工图纸是工程的核心,在我们查看施工图纸的时候,是不是全完不知道从哪里看最合适?这些都是有技巧的,老师教你如何看懂施工图纸,让你受用一生。
一、牢记识图口诀1、从上往下看、从左往右看,由外向内看、由大向小看、由粗向细看。
2、图样说明对照看、建施结施结合看、设备图纸参照看。
3、先看全局性基本图、后看局部性详图。
二、学会使用看图工具查看施工图纸必然用到看图工具,使用一款得心应手的看图工具,可以在看图时省下很多事。
小编搜遍全网,发现完全不收费的,好用的看图工具,非迅捷CAD看图软件莫属了。
实用功能:1、首先它是免费的,浏览器上搜索后进入到网站中,找到后就能直接下载了;2、进入软件中,查看图纸时放大缩小、测量等工具都有,还有能切换三维视角;3、新增了小树苗功能,管理你的文件,分别为“正在做的项目”、“文档资料”、“其他”。
三、理清看图顺序当我们拿到一份图纸的时候,应该先看什么图,后看什么图,都是有顺序的:1、先要仔细的看设计说明2、然后看平面图3、随后看立面图4、接着看剖面图5、最后看结构图6、需要详细阅读的图纸是大样图或节点图四、查看图纸详情1、仔细阅读设计说明了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象。
2、看平面图了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础。
3、看立面图以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等。
4、看剖面图以大体了解剖面部分的各部位标高变化和室内情况。
5、看结构图以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解。
6、详细阅读对照还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
五、总结大家只有循序渐进,才能理解设计意图,看懂设计图纸,得出事半功倍的效果,一般应做到:先看说明后看图,顺序最好为平、立、剖,查对节点和大样,建筑结构对照读。

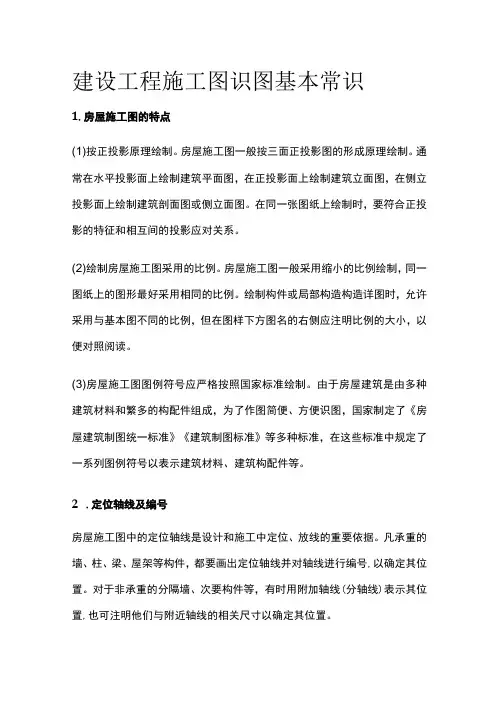

建设工程施工图识图基本常识1.房屋施工图的特点(1)按正投影原理绘制。
房屋施工图一般按三面正投影图的形成原理绘制。
通常在水平投影面上绘制建筑平面图,在正投影面上绘制建筑立面图,在侧立投影面上绘制建筑剖面图或侧立面图。
在同一张图纸上绘制时,要符合正投影的特征和相互间的投影应对关系。
(2)绘制房屋施工图采用的比例。
房屋施工图一般采用缩小的比例绘制,同一图纸上的图形最好采用相同的比例。
绘制构件或局部构造构造详图时,允许采用与基本图不同的比例,但在图样下方图名的右侧应注明比例的大小,以便对照阅读。
(3)房屋施工图图例符号应严格按照国家标准绘制。
由于房屋建筑是由多种建筑材料和繁多的构配件组成,为了作图简便、方便识图,国家制定了《房屋建筑制图统一标准》《建筑制图标准》等多种标准,在这些标准中规定了一系列图例符号以表示建筑材料、建筑构配件等。
2.定位轴线及编号房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。
凡承重的墙、柱、梁、屋架等构件,都要画出定位轴线并对轴线进行编号,以确定其位置。
对于非承重的分隔墙、次要构件等,有时用附加轴线(分轴线)表示其位置,也可注明他们与附近轴线的相关尺寸以确定其位置。
3.索引符号和详图符号索引符号由直径为8~10mm的圆及其水平直径组成,圆及其水平直径均应以细实线绘制。
当索引出的详图与被索引的图(基本图)在同一张图纸内时,在上半圆中用阿拉伯数字注出该详图的编号,在下半圆中间画一段水平细实线;当索引出的详图与被索引的图不在同一张图纸内时,则在下半圆中用阿拉伯数字注出与该详图所在图纸的编号;当索引出的详图采用标准图时,在圆的水平直径的延长线上加注标准图册的编号。
详图符号用粗实线圆圈表示,直径为14mm o当详图与被索引的图样在同一张图纸内时,圆内用阿拉伯数字注明详图的编号;当详图与被索引的图样不在同一张图纸内时,可用细实线在详图符号内画一水平直径,上半圆内注明详图的编号,下半圆中注明被索引的图纸所在的图纸编号。

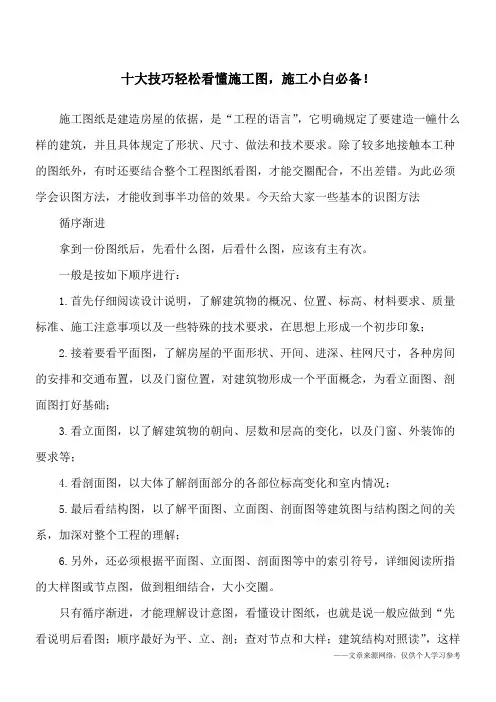

十大技巧轻松看懂施工图,施工小白必备!施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外,有时还要结合整个工程图纸看图,才能交圈配合,不出差错。
为此必须系,加深对整个工程的理解;6.另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。
只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到“先看说明后看图;顺序最好为平、立、剖;查对节点和大样;建筑结构对照读”,这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工点型号、中有轴线,千头又万绪,处处不离线”。
这就是的基本基础以及标准。
图纸之间的主要关系,一般来说主要是:轴线是基准,编号要相吻;标高要交圈,高低要相等;剖面看位置,详图详索引;如用标准图,引出线标明;要求和做法,快把说明拿;土建和安装,对清洞、沟、槽;材料和标准,有关图中查;建筑和结构,前后要对照。
所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施。
抓住关键在看施工图时,作为必须抓住每张图纸中的关键,只有掌握住关键,才能抓住要害,少出差错。
一般应抓住以下几个方面。
④在结构图中,主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
了解特点工业建筑要满足各种不同的生产工艺要求,在设计与施工中就各有不同的特点。
如酸处理车间,对墙面、地面等有耐酸要求,就要采取不同的处理方法;精密仪表车间,对门窗、墙壁有不同的防尘、恒温、恒湿要求。
民用建筑由于使用功能不同,也有不同的特点。
如对影剧院,由于对声学有特殊要求,故在顶棚、墙面有不同的处理方法和技术要求。
第6章建筑施工图识读学习目标要求1.掌握建筑施工图的分类。
2.掌握施工图首页的构成及作用。
3.掌握建筑总平面图的图示内容及作用。
4.掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5.掌握建筑详图的作用、图示内容及画法与识读方法。
6.掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点本章的重点是:建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。
本章的难点是:建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸,是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工,要由许多专业和不同工种工程共同配合来完成。
按专业分工不同,可分为:建筑施工图(简称建施)、结构施工图(简称结施)、电气施工图(简称电施)、给排水施工图(简称水施)、采暖通风与空气调节(简称空施)及装饰施工图(简称装施)。
本教材由于受篇幅限制,只就建筑施工图的绘制步骤及其识读方法做了简要介绍,其它施工图的识读方法此处不作介绍。
建筑施工图:主要用来表达建筑设计的内容,即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
6.1 施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
6.1.1 图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排,图纸名称和备注等,以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张,结构施工图5张,电气施工图2张。
表1-6-1 图纸目录设计总说明主要说明工程的概况和总的要求。
内容包括工程设计依据(如工程地质、水文、气象资料);设计标准(建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级);建设规模(占地面积、建筑面积);工程做法(墙体、地面、楼面、屋面等的做法)及材料要求。
造价必知的施工图识读要点首先我们应该知道:一、建筑施工图和结构施工图有什么不同建筑施工图就是建筑工程上所用的,一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
它是房屋建筑施工的依据。
建筑施工图是来表示房屋的总体布局、外部形状、内部布置、内部构造及室内、外装修等情况的工程图样、是房屋施工放线、安装门窗、编制工程慨算、编制施工组织设计的依据。
结构施工图是说明一栋房屋的骨架构造的类型、尺寸、使用材料要求和构件的详细构造的图纸。
它是房屋施工的依据。
结构施工图是关于承重构件的布置、使用的材料、形状、大小及内部构造的工程图样,是承重构件以及其他受力构件施工的依据。
那么究竟如何识图?看图到哪种程度才叫看懂图纸?今天就来谈谈怎样识图,跟大家分享下。
强调的一点是:大家应该明白,施工图分两大部分,一个建筑施工图,一个是结构施工图。
二、建筑施工图识读要点1、建筑施工图的组成部分。
作为结构工程师的话,结构图设计第一步就是看懂建筑施工图,建筑专业是整个建筑物设计的龙头,没有建筑设计其他专业也就谈不上设计了,所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分:图纸目录,门窗表,建筑设计总说明,一层~屋顶的平面图,正立面图,背立面图,东立面图,西立面图,剖面图(视情况,有多个),节点大样图及门窗大样图,楼梯大样图(视功能可能有多个楼梯及电梯)。
2、图纸目录及门窗表。
图纸目录是了解整个建筑设计整体情况的目录,从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能,如果图纸目录与实际图纸有出入,必须与建筑核对情况。
门窗表相信大家不会陌生,就是门窗编号以及门窗尺寸及做法,你肯定要熟悉下吧,这对后面看结构图也是很有帮助的。
3、建筑设计总说明。
建筑设计总说明对结构设计是非常重要的,因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据,比如:建筑物所处位置,黄海标高,墙体做法地面做法楼面做法...等等做法(后期施工且算量套价可是都是根据这做法来),必须得熟悉下,总之看建筑设计说明时不能草率。
第6章建筑施工图识读学习目标要求1.掌握建筑施工图的分类。
2.掌握施工图首页的构成及作用。
3.掌握建筑总平面图的图示内容及作用。
4.掌握建筑平面图、建筑立面图、建筑剖面图的作用、图示内容及画法与识读方法。
5.掌握建筑详图的作用、图示内容及画法与识读方法。
6.掌握工业厂房建筑施工图的图示内容及画法与识读方法。
学习重点与难点本章的重点是:建筑总平面图、平面图、立面图、剖面图、详图及工业建筑施工图的作用、图示内容及画法与识读方法。
本章的难点是:建筑总平面图、立面图、剖面图、详图及工业建筑施工图的画法与识图。
房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸,是组织施工和编制预、决算的依据。
建造一幢房屋从设计到施工,要由许多专业和不同工种工程共同配合来完成。
按专业分工不同,可分为:建筑施工图(简称建施)、结构施工图(简称结施)、电气施工图(简称电施)、给排水施工图(简称水施)、采暖通风与空气调节(简称空施)及装饰施工图(简称装施)。
本教材由于受篇幅限制,只就建筑施工图的绘制步骤及其识读方法做了简要介绍,其它施工图的识读方法此处不作介绍。
建筑施工图:主要用来表达建筑设计的内容,即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。
它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。
6.1施工图首页施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。
6.1.1图纸目录图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排,图纸名称和备注等,以方便图纸的查阅。
如表1-6-1是某住宅楼的施工图图纸目录。
该住宅楼共有建筑施工图11张,结构施工图5张,电气施工图2张。
表1-6-1图纸目录图别图号图纸名称备注图别图号图纸名称备注建施01设计说明、门窗表建施101—1剖面图建施02车库平面图建施11大样图一建施03一~五层平面图建施12大样图二建施04六层平面图结施01基础结构平面布置图建施05阁楼层平面图结施02标准层结构平面布置图建施06屋顶平面图结施03屋顶结构平面布置图建施07①~⑩轴立面图结施05柱配筋图建施08⑩~①轴立面图电施01一层电气平面布置图建施09侧立面图电施02二层电气平面布置图6.1.2设计总说明主要说明工程的概况和总的要求。
内容包括工程设计依据(如工程地质、水文、气象资料);设计标准(建筑标准、结构荷载等级、抗震要求、耐火等级、防水等级);建设规模(占地面积、建筑面积);工程做法(墙体、地面、楼面、屋面等的做法)及材料要求。
下面是某住宅楼设计说明举例:1.本建筑为长沙某房地产公司经典生活住宅小区工程9栋,共6层,住宅楼底层为车库,总建筑面积3263.36m2,基底面积538.33m2。
2.本工程为二类建筑,耐火等级二级,抗震设防烈度六度。
3.本建筑定位见总图;相对标高±0.000相对于绝对标高值见总图。
4.本工程合理使用50年;屋面防水等级Ⅱ级。
5.本设计各图除注明外,标高以米计,平面尺寸以毫米计。
6.本图未尽事宜,请按现行有关规范规程施工。
7.墙体材料及做法:砌体结构选用材料除满足本设计外,还必须配合当地建设行政部门政策要求。
地面以下或防潮层以下的砌体,潮湿房间的墙,采用MU10粘土多孔砖和M7.5水泥砂浆砌筑,其余按要求选用。
骨架结构中的填充砌体均不作承重用,其材料选用按表1-6-2:表1-6-2填充墙材料选用表所用混合砂浆均为石灰水泥混合砂浆。
外墙做法:烧结多孔砖墙面,40厚聚苯颗粒保温砂浆,5.0厚耐碱玻纤网布抗裂砂浆,外墙涂料见立面图。
6.1.3构造做法表构造做法表是以表格的形式对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
某住宅楼工程做法如表1-6-3所示:表1-6-3构造做法表名称构造做法施工范围水泥砂浆地面素土夯实一层地面30厚C10砼垫层随捣随抹干铺一层塑料膜20厚1:2水泥砂浆面层卫生间楼地面钢筋砼结构板上15厚1:2水泥砂浆找平卫生间刷基层处理剂一遍,上做2厚一布四涂氯丁沥青防水涂料,四周沿墙上翻150mm高15厚1:3水泥砂浆保护层1:6水泥炉渣填充层,最薄处20厚C20细石砼找坡1%15厚1:3水泥砂浆抹平砌体部分适用砌块名称墙厚砌块强度等级砂浆强度等级备注外围护墙粘土多孔砖240MU10M5砌块容重<16KN/m3卫生间墙粘土多孔砖120MU10M5砌块容重<16KN/m3楼梯间墙砼空心砌块240MU5M5砌块容重<10KN/m36.1.4门窗表门窗表反映门窗的类型、编号、数量、尺寸规格、所在标准图集等相应内容、以备工程施工、结算所需。
表1-6-4为某住宅楼门窗表。
表1-6-4门窗表类别门窗编号标准图号图集编号洞口尺寸数量备注宽高门M198ZJ681GJM301900210078木门M298ZJ681GJM301800210052铝合金推拉门MC1见大样图无300021006铝合金推拉门JM1甲方自定无3000200020铝合金推拉门窗C1见大样图无426015006断桥铝合金中空玻璃窗C2见大样图无1800150024断桥铝合金中空玻璃窗C398ZJ721PLC70—44180015007断桥铝合金中空玻璃窗C498ZJ721PLC70—441500150010断桥铝合金中空玻璃窗C598ZJ721PLC70—441500150020断桥铝合金中空玻璃窗C698ZJ721PLC70—441200150024断桥铝合金中空玻璃窗C798ZJ721PLC70—44900150048断桥铝合金中空玻璃窗6.2建筑总平面图6.2.1总平面图的形成和用途总平面图是将拟建工程附近一定范围内的建筑物、构筑物及其自然状况,用水平投影方法和相应的图例画出的图样。
主要是表示新建房屋的位置、朝向,与原有建筑物的关系,周围道路、绿化布置及地形地貌等内容。
是新建房屋施工定位、土方施工、以及绘制水、暖、电等管线总平面图和施工总平面图的依据。
总平面的比例一般为1:500、1:1000、1:2000等。
6.2.2总平面图的图示内容1.拟建建筑的定位拟建建筑的定位有三种方式:一种是利用新建筑与原有建筑或道路中心线的距离确定新建筑的位置;第二种是利用施工坐标确定新建建筑的位置;第三种是利用大地测量坐标确定新建建筑的位置。
2.拟建建筑、原有建筑物位置、形状在总平面图上将建筑物分成五种情况,即新建建筑物、原有建筑物、计划扩建的预留地或建筑物、拆除的建筑物和新建的地下建筑物或构筑物,当我们阅读总平面图时,要区分哪些是新建建筑物、哪些是原有建筑物。
在设计中,为了清楚表示建筑物的总体情况,一般还在总平面图中建筑物的右上角以点数或数字表示楼房层数。
3.附近的地形情况。
一般用等高线表示,由等高线可以分析出地形的高低起伏情况。
4.道路主要表示道路位置、走向以及与新建建筑的联系等。
5.风向频率玫瑰图。
风玫瑰用于反映建筑场地范围内常年主导风向和六、七、八三个月的主导风向(虚线表示),共有16个方向,图中实线表示全年的风向频率,虚线表示夏季(六、七、八三个月)的风向频率。
风由外面吹过建设区域中心的方向称为风向。
风向频率是在一定的时间内某一方向出现风向的次数占总观察次数的百分比。
6.树木、花草等的布置情况。
7.喷泉、凉亭、雕塑等的布置情况。
6.2.3建筑总平面图图例符号要能熟练识读建筑总平面图,必须熟悉常用的建筑总平面图图例符号,常用建筑总平面图图例符号如图1-6-1。
6.2.4总平面图的识图示例如图1-6-2为某企业拟建科研综合楼及生产车间,均座东朝西,拟建筑于比较平坦的某山脚下,科研综合楼为四层,室内地坪绝对标高为67.45m,相对标高为±0.000,生产车间为两层,室内地坪绝对标高为67.45m,相对标高为±0.000;科研综合楼有一个朝西主出入口,生产车间有一个朝西主出入口,一个朝南次要出入口及一个朝北次要出入口。
建筑物的西侧有一条七米宽的主干道,主干道两侧分别是2.5宽的绿化带,生产车间的北面设有一水池,七道生态停车位及一座高低压配电室,一道山体护坡;该场地常年主导风向为西北风。
6.3建筑平面图6.3.1建筑平面图的形成和用途建筑平面图,简称平面图,它是假想用一水平剖切平面将房屋沿窗台以上适当部位剖切开来,对剖切平面以下部分所作的水平投影图。
平面图通常用1:50、1:100、1:200的比例绘制,它反映出房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等情况,作为施工时放线、砌墙、安装门窗、室内外装修及编制预算等的重要依据。
6.3.2建筑平面图的图示方法当建筑物各层的房间布置不同时应分别画出各层平面图;若建筑物的各层布置相同,则可以用两个或三个平面图表达,即只画底层平面图和楼层平面图(或顶层平面图)。
此时楼层平面图代表了中间各层相同的平面,故称标准层平面图。
因建筑平面图是水平剖面图,故在绘制时,应按剖面图的方法绘制,被剖切到的墙、柱轮廓用粗实线(b),门的开启方向线可用中粗实线(0.5b)或细实线(0.25b),窗的轮廓线以及其他可见轮廓和尺寸线等用细实线(0.25b)表示。
6.3.3建筑平面图的图示内容1.底层平面图的图示内容(1)表示建筑物的墙、柱位置并对其轴线编号。
(2)表示建筑物的门、窗位置及编号。
(3)注明各房间名称及室内外楼地面标高。
(4)表示楼梯的位置及楼梯上下行方向及级数、楼梯平台标高。
(5)表示阳台、雨篷、台阶、雨水管、散水、明沟、花池等的位置及尺寸。
(6)表示室内设备(如卫生器具、水池等)的形状、位置。
(7)画出剖面图的剖切符号及编号。
(8)标注墙厚、墙段、门、窗、房屋开间、进深等各项尺寸。
(9)标注详图索引符号。
《规范》规定:图样中的某一局部或构件,如需另见详图,应以索引符号索引。
索引符号是由直径为10mm的圆和水平直径组成,圆和水平直径均应以细实线绘制。
索引符号按下列规定编写:1)索引出的详图,如与被索引的详图同在一张图纸内,应在索引符号的上半圆中用阿拉伯数字注明该详图的编号,并在下半圆中间画一段水平细实线。
如图1-6-3(a)。
2)索引出的详图,如与被索引的详图不同在一张图纸内,应在索引符号的上半圆中用阿拉伯注明该详图的编号,在索引符号的下半圆中用用阿拉伯数字注明该详图所在图纸的编号。
数字较多时,可加文字标注。
如图1-6-3(b)。
3)索引出的详图,如采用标准图,应在索引符号水平直径的延长线上加注该标准图册的编号。
如图1-6-3(c)。
图1-6-3详图索引符号详图的位置和编号,应以详图符号表示。
详图符号的圆应以直径为14mm粗实线绘制。
