T701-6型阻抗复合式消声器T701-6型阻抗复合式消声器系列是较早空调通风系统配用的消声器系列。
T701-6系列共有十种大小不同规格，一般适用风量2000～30000 m3/h，风速为6m/s，外形断面尺寸为800(宽)×500(高)～2000(宽)×1800(高)，其中1# ～ 4# 消声器长度为1.6m 5# ～ 10#为 0.9m 。
此种复合式消声器的抗性消声是由内管截面的突变（不连续）及内外管之间的膨胀室（ 1# ～ 4#为三室串联，5#～ 10#为二室串联）作用所构成，而阻性消声则由超细玻璃棉吸声片吸收声能以降低噪声。
T701-6型消声器系列的单位长度消声量一般为：低频10-15dB/m，中频15-20dB/m，高频20-25 dB/m，单级压力损失15-60Pa。
T701-6型阻抗复合式消声器结构外形图T701-6型阻抗复合式消声器系列规格表序号法兰内径（mm）外形尺寸（mm）有效长度安装长度风量（ m3 / h ）A B A1 B1 L L11 520 230 800 500 1600 1760 33302 510 370 800 600 1600 1760 50003 700 370 1000 600 1600 1760 66704 770 400 1000 800 1600 1760 83205 700 550 1200 800 900 1060 100006 780 630 1200 1000 900 1060 133407 1000 630 1500 1000 900 1060 166408 1000 970 1500 1400 900 1060 250009 1330 970 1800 1800 900 1060 3540010 1500 1310 2000 1800 900 1060 50000T701-6型阻抗复合式消声器的选用注意点： 1.选用消声器的风速6-10m/s为宜，最高12-14m/s.2.1-4号可单级使用，5-10号应多节串联。
风机消声器（风机消音器）分为：离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。
风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。
根据风机进出口结构不同，分为圆形结构和矩形结构。
消声器内设有阻式消声片一般厚度为100mm，150mm，消声量15-30dB(A)，在风速5-12m/s的条件下，适用风量为1000-50000m3/h。
其结构中对高频噪声和低频噪声消声采用阻抗两种消声区，用以最大限度的增宽消声频带。
罗茨风机消音器/消声器主要用于各种系列的高压离心通风机，用于降低进，出风口等空气动力性噪声。
本产品当用户按要求安装后，其极限噪声级将不超过85～90分贝。
罗茨风机是一种通用机械设备，其使用范围很广，电力、矿山、机械、冶金、化工等各行业的销售均离不开风机。
风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。
特别是邻近生活区的风机，其进风口和出风口所辐射的空气动力性噪声，更是污染环境的主要因素，形成公害，是近年来我国工业部门治理噪声污染的主要对象之一。
工业用风机，属连续运转之设备。
国际标准化组织(ISO）对此类设备所规定的噪声标准为≤90分贝，我国的新标准与此相同，这也是工业企业连续性噪声达标的依据，但在不采用消声措施的情况下，风机进出风口向环境所射出的噪声可达110～120分贝，大大超过了达标要求。
该消声器系列产品为阻抗声流型。
根据对各类风机运行现场噪声源进行实际测试所取得废气处理粉尘处理噪音处理的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据，同时采用了具有较大吸声材料饰面的狭矩形通道，以增强吸收效果。
我们知道，风机的噪声源在最大噪声级时，其频谱值往往不止一种，而对不同频谱带，对其消声量要求也不相同。
为此本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构，同时在阻式通道中采用了高频及低频两种消声区，用以最大限度的增宽消声频带，以实现良好的消声效果。
管道杂项组件管道杂项组件16850020802951945002075325219500214033016850021453051945002130325219500226533516850022603101945002265340219500232034516850023003151945002300340219500235534516850023553201945002350350219500241035516850023903251945002390345219500244535516850024453351945002440360219500250036516850025003401945002500370219500255037016850025353451945002530375168×7194×8 219×6 168×7闭 式 排 放 系 统168×7194×8 219×6110219×6 168×7194×8 219×6 194×8 219×6 168×7194×8 194×8 219×6 168×7194×8 168×7194×8 219×6 168×7219×6 168×7194×8115145150120125130140135- 482 -管道杂项组件管道杂项组件21950025903801685002590350194500258537016850026453551945002640380219500269539016850026803601945002675385219500273040016850027353651945002730390219500278540016850027853801945002785395219500284041016850028253801945002820430219500287544016850028753901945002875420219500293043537760018805604266501885635377600192056542665019156403776001950575426650195066037760019955954266501975665168×7194×8 219×6168×7闭 式 排 放 系 统219×6 219×6 168×7194×8 219×6 194×8 219×6 168×7194×8 194×8 219×6 168×7194×8 168×7194×8 219×6 168×7115120------------219×6开 式 排 放 系 统110------185150160155165170180125175------- 483 -3776002030600426650203068537760020606154266502050695377600210062542665020857053776002130635426650211571537760022506504266502140725155426650226574516042665022957551654266502330770170426650235578017542665024007951804266502440805185426650246081515940023502601684002350290159400238526516840023852901594002420270168400242029515940024552701684002455300159400249027516840024903051594002510275168400251030515940025452851684002545305------------------150------------ 159×4.573159×4.5 168×78183------85130------------------------777975闭 式 排 放 系 统159×4.5 168×7 168×7 159×4.5 168×7 159×4.5 168×7 168×7 159×4.5 159×4.5 168×7开 式 排 放 系 统145------------135140- 484 -159400258029016840025803101594002620290168400262031515940026502951684002650320159400269030016840026903201594002725305168400272532515940027603051684002760330325550185547537760018605604266501870615325550188048037760018955704266501890625325550190049037760019105754266501900630325550192549537760019205804266501935640325550194549537760019505854266501945645325550197050037760019705954266501960650325550199050537760020056054266501980660325550201551037760020106104266502005665168×7 159×4.5 159×4.58789919395------------------------------------ 159×4.5 168×7 159×4.5 168×7 159×4.5 168×7 168×7 159×4.5 168×77375------------97开 式 排 放 系 统777981838587- 485 -3255502040510377600203061542665020256703255502065515377600205563042665020356753255502080515377600207563542665020606853255502105525377600210064042665020806953255502120530377600212064542665021007001102195002460340115219500257035512021950026403651252195002695370130219500275037513521950028203852103256003555760215325600361076522032560036457702253256003700780230325600375079023532560038058001103776502100595------------------------闭 式 排 放 系 统------ 219×6 219×6 219×6 219×6 219×6 219×689919395325×8 325×8 325×8开 式 排 放 系 统97325×8 325×8 325×8------- 486 -115377650216060512037765022706201253776502320635130377650236065013537765024106604266503015905529750302011804266503040910529750306512004266503090915529750309012204266503120940529750315512604266503185955529750317512704266503230985529750320013005021945019202405521945020202506021945021352606521945022652757021945023802807521945024652908021945025552952194502650305325550250543021945027353103255502560435219450284032032555026304402194802740340325550270545021948028253553255502775460------------------------------90------ 219×6 219×6 219×6 219×6 219×6 325×895100105------------------------225230------210215235220 325×8 219×6 325×8 219×6 219×6 219×685325×8219×6 219×6 325×8 219×6闭 式 排 放 系 统- 487 -219480289536032555028504653255501625395377620164042032555016804053776201690435325550174542537762017554553255501790435377620181047532555018504553776301860485325550191546537763019205004266501915615325550197048537763019805204266501974635377630203053042665020206503776502090550426650206466537765021505704266502125685377650227058042665022507003776502330595------851105560------------50219×6 325×8开 式 排 放 系 统------100105------------6570------------95------------------------7580开 式 排 放 系 统90- 488 -4266502310720377650239561542665023557358015940020152358515940020852409015940021402459515940022952501001594002365260105159400242026511015940024902751151594002545280145159500262535015015950026803601551595002715365160159500277037016515950028253801701595002880390803255501700400853255501745415903255501775420953256001820455100325600186546510532560019104751103256001940490115377630198550014537765023055601503776502340575159×7 159×7 159×7105------ 159×7闭 式 排 放 系 统159×7 159×7110------159×7 159×7 159×7 159×7 159×7 159×7 159×7------------------------------ 159×7开 式 排 放 系 统------------------------------- 489 -15537765023905851603776502425595165426650241569017042665024607101334001860180159400186020513340019751901594001975220133400208020015940020802251334002250210159400225024013340023752201594002375250133426248027015942624752951334262570280159426257030513342626752901594262675315133426274530015942627453251334262830310159426283033513342629253151594262925345133426302533015942630253501334263105340 159×7110 159×7133×6 133×6 159×7 159×7 133×6 133×650------ 159×7 133×6 159×7 133×6闭 式 排 放 系 统454055115159×7 133×6 159×7 133×6 133×6 159×7 133×6 159×7105 133×6 159×7 133×6------------------159×7 133×68060100959085闭 式 排 放 系 统- 490 -402735001475280452735001530295502735001605310552735001660320602735001720335803255501905400853255501950410903776202060500953776202120515100377630234056010537763023055751103776302360590893251880180133350182519589325199019513335019302058932520752001333502010215894001960235133400196025089400202024513340020152558940021002501334002095265894002255290133400225027589400232030013340023153158940023903051334002385320894002460320133400246033589400255033089400263034013340026253608940026953551334002690370133×4 89×4 89×4 133×4 89×4 133×4 89×4 133×4------------开 式 排 放 系 统------------------------------------------------50闭 式 排 放 系 统133×4 133×4 89×49510065707580 133×4 89×4 133×4 89×4 133×4------------ 89×4 133×4 89×485905560 89×4 89×4 133×4 89×4 133×4 89×4105110闭 式 排 放 系 统- 491 -89400278036027350015103203255501535385273500156534032555015804002735001630352325550164040527350016903753255501685425273500173538532555017304302735001795400325550179045527350018554053255501835470273530189044032555018804902735301955450325550194050027353020104553256001985545273530208047032560020305552735302125475325600209057027353022604903256002135590273550230052589325143013511432514251408932515451451143251540150893251665160114325166016589325179017060------------8085------------开 式 排 放 系 统89×4------50559095100105------------------------ 114×4. 5 89× 4 114×4. 535------------11530 89× 4------110115------闭 式 排 放 系 统89× 4 114×4. 52025707565------ 89× 48932519151851143251915190893252025195114325202020089325215020511432521452158932523552451143252355250893252480260114325248026589325260527511432526052808932527152852194501200245273500124031521945012902702735001315340219450136529527350013753652194501440310273500145038521945015153302735001525410219450161535027350015854252194501680365273500166045021945017553802735001735475219450182041027350017954902194501915410273500187051521945019804202735001930530闭 式 排 放 系 统305560657040455055354045502025 89× 4 114×4. 589× 4 114×4. 5 89× 4 114×4. 5 89× 4 114×4. 5 89× 4 114×4. 5 89× 4 114×4. 5 89× 4 114×4. 5------------------------------------------------606570------------------开 式 排 放 系 统8932513901301333501330145893251475140133350144015589325159515013335015351658932517151601333501645175893251810170133350173018589325189518013335018402008932520001951333501945210893252115200133350204521589325219021513335021452308940020052501334002000265894002075255133400207027089400224530513340022403208940023253151334002320330894002390325133400238534089400247533513340024703558940025503501334002550365894002620360133400262037589400271537020194400113018525194400120019530194400128021025303540 133×4 89×4 133×4657075805560------85909510010589×4开 式 排 放 系 统------------5020 89×4 133×4闭 式 排 放 系 统89×4 133×4 89×4 133×4 89×4 133×4 133×4 89×4 133×4 89×4 133×4 89×4 133×4 89×4 133×4 133×4 89×4 89×4 89×4 133×4 89×4 133×4 89×445 89×4 133×4 89×4 133×4 89×4 133×4194400135023021942613652604021942614252752194261560300273500155537055273500161038560273500167540565273500173542070273500180044075273500185544527350019154603255501895530273500197047032555019405452735002045480325550199556527350020954903255502045580100325550210560015763251305120207632514501352576325157515030763251700161357632518251764076325195018845763252080202------ 76×3. 5 76×3. 53550 76×3. 5 76×3. 580859095------------------------------------------------------开 式 排 放 系 统------------------闭 式 排 放 系 统76×3. 5 76×3. 5 76×3. 5开 式 排 放 系 统151333501140270201333501240275251594001360295301594001465305351594001570310402194501560365452194501635375502194501725390------------------------------------------------。

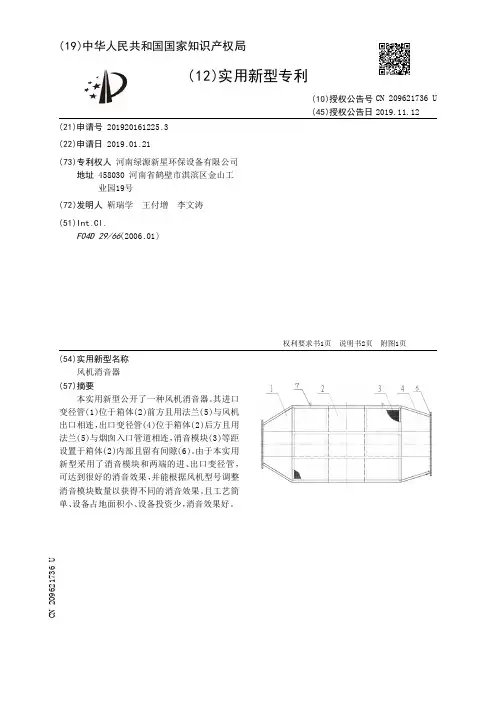

风机消音器一、介绍风机消音器是一种用于降低风机噪音的装置。
风机在工业、商业和家庭等场所广泛应用，但由于其高速旋转、空气湍流和气流碰撞等原因，会产生噪音，给人们的生活和工作带来困扰。
风机消音器则是为了解决这一问题而被设计和制造出来的。
二、工作原理风机消声器基本原理是利用材料的吸声特性和结构形式的共振来对噪声进行减震和吸声。
它通常由进、出口、消声室、吸声材料和阻尼器等组成。
当风机工作时，空气从进口进入消声室，在消声室内经过多次反射和吸声材料的吸收，噪音的能量逐渐减低。
消声室内的吸声材料通过对声波的散射和吸收将噪声能量转化为热能。
最后，减小噪音的空气通过消声室的出口排出。
三、分类1. 直管型消音器：直管型消音器是一种最简单、最常用的消音装置，它由进口、出口、消声室和吸声材料等组成。
直管型消音器结构简单，容易安装，广泛应用于一般场所。
2. 管道型消音器：管道型消音器是一种专门用于降低管道风机噪音的消音装置。
它与管道直接连接，通过内部的吸声结构来减少噪音传播，并提高风机系统的工作效率。
3. 网格型消音器：网格型消音器主要用于对较大风量的风机进行噪音控制。
它由一系列薄片和网格组成，通过将空气流经过多个薄片和网格，使其逐渐减少噪声能量。
4. 圆筒型消音器：圆筒型消音器是一种通过将风机噪声引导到管道内部进行消声的装置。
它通常由进、出口、圆筒消声室和阻尼器等组成。
圆筒型消音器结构紧凑，适用于空间有限的场所。
四、应用领域风机消音器广泛应用于各类风机系统，如通风系统、空调系统、污水处理系统、工业排风系统等。
它们在以下领域发挥了重要作用。
1. 工业领域：在工业生产过程中，各种运转中的风机都会产生噪音，给工人的生产和生活带来负面影响。
因此，安装风机消音器能有效降低噪音，提升工作环境的舒适度，保护工人的听力健康。
2. 商业领域：商业场所如商场、超市、办公楼等都需要通风和空调系统，而其中的风机噪音往往会影响到顾客和员工的体验和工作效率。
风机消声器一、简介消声器是减小流体空气动力噪声的一种装置。
该风机消声器主要作用是降低风机送风机和一次风机以及密封风机入口气流噪声。
在对风机及所配消声器进行了大量的分析研究，在综合国内外消声器设计的基破础上，针对国内离心式风机的噪音特性，经过反复试验对比和筛选，研制出消声性能良好，流体阻力较小的消声器，以满足大风量送风机消声、流阻的最佳要求。
该产品适用于离心式风机和轴流式风机。
二、结构特点设备形式：消音器可垂直安装，也可卧式安装。
为防止吸入外界杂质物，在消音器吸风口的前端设有防护网，防止杂物进入。
下部是消音器本体。
本体由普通碳钢钢板组焊而成，内部设有消音单元并与本体组焊为一体，以增加刚度。
出口与风道采用焊接或法兰软连接。
采用厚、薄片相间吸声体阻抗性复合消声结构，该结构具有消声频带宽、中高频消声量高、阻力较小、适合于大流量等特点。
消声器本体主要由消声器外壳和消声单元组成，外壳为长方体。
中间设消声单元通道，消声单元通道由穿孔网板、超细玻纤棉和玻纤孔布加工制成，消声单元在较宽的频段内都具有比较理想的消声效果，同样亦具有良好的空气动力特性，并对导流、穿孔板进行了特殊设计，进一步降低了阻力损失。
三、规格及技术参数风机入口消音器设计符合JB/T6891-2004《风机用消声器技术条件》。
风机入口消音器设计符合GBT17-88《钢结构设计规范》。
1、消声器型号：CDSA-A、B、C。
其中：A——长，B——宽，C——高。
()2. 技术参数：消音器消音量：大于25dB（A）。
设计流量：一次风机168407m3/h送风机454244 m3/h四、安装要点：1.消声器在现场组装时应根据每个消声单元的编号（见下图），气流方向按顺序安装。
2.消声单元与风管机之间采用法兰或软连接连接，软连接之间填塞石棉带密封或密封胶密封。
3.消声器用支腿支撑吊装在横梁上，采用焊接或拉杆固定。
五、注意事项1、消声器的气体含尘量一般应低于150mg/m3。
备案号：210221.KF.852Q/DZH 大连兆和科技发展有限公司企业标准Q/DZH.003-2003代替 Q/DZH.J.002-2002通风空调消声器及静压箱2003-08-10 发布 2003-08-10 实施大连兆和科技发展有限公司发布Q/DZH.003-2003编制说明本标准是大连兆和科技发展有限公司为本公司生产通风消声器（以下简称消声器）、静压箱而编制的。
在编制过程中，参考了国家现行出版的手册、标准及规范，并结合公司几年来发展的实际状况及顾客提出的有关要求。
本标准是兆和科技有限公司指导性技术文件，凡本公司涉及消声器、静压箱制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求不一致时，按照合同要求执行。
Q/DZH.003--2003前言本标准是大连兆和科技发展有限公司为本公司生产通风消声器及静压箱(以下简称消声器)而编制的。
在编制过程中，依据国家现行出版的手册、标准及规范，并结合公司几年来发展的实际以及顾客提出的有关要求。
本标准是大连兆和科技发展有限公司指导性技术文件，凡本公司涉及消声器制作的工艺及要求不得低于本标准，确保消声器、静压箱满足使用要求。
本标准实施之日后，随国家和行业新标准、规范的发布而修正。
当本标准与顾客要求抵触时，执行顾客要求。
本标准属第一次修订。
修订的原因是国家验收规范的换版和格式的修订。
本标准由大连兆和科技发展有限公司提出。
本标准由大连兆和科技发展有限公司起草。
本标准由大连兆和科技发展有限公司批准。
本标准主要起草人：才效辉Q/DZH.003-2003 通风消声器及静压箱1 范围本标准规定了通风消声器、静压箱（以下简称消声器）的分类，基本规格，要求，试验方法，检验规则，标识，使用说明及包装，运输，贮存。
本标准适用于通风空调系统中的各类消声器、静压箱。
2 分类与命名2.1 按消声特性分类：2.1.1阻性消声器2.1.2微孔板消声器2.1.3复合消声器2.1.4室式消声器（消声静压箱、静压箱）2.2 基本规格2.2.1 矩形基本规格用其法兰内边长A×B乘消声器L(总长度)表示，单位mm。
消声器是一种在允许气流通过的同时，又能有效地阻止或减弱声能向外传播的装置。
它主要用于机械设备的进、排气管道或通风管道的噪声控制。
一个性能好的消声器，可使气流噪声降低20～40dB（A）。
但是，消声器只能降低空气动力设备的进排气口噪声或沿管道传播的噪声，不能降低空气动力设备的机壳、管壁等辐射的噪声。
消声器类型很多，按其降噪原理主要有如下三种类型：阻性消声器、抗性消声器、复合式消声器、微穿孔消声器和喷注型消声器。
一、阻性消声器阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。
但是由于结构的原因，在高温、高湿、高速的情况下不适用。
阻性消声器是把吸声材料固定在气流通道内壁或按一定的方式在管道中排列起来，就构成了阻性消声。
1、阻性消声包括的形式：直管式、片式、折板式、声流式、蜂窝式、弯头式等。
适用范围：消除风机、燃气轮机进气噪声（即气体流速不大的情况）。
其中：F－消声器气流通道断面周长，m；S－消声器的气流通道截面积，m2；l－消声器的有效长度，m；Ψ(α0)－与材料的吸声系数有关的消声系数。
H.J. 赛宾经验公式： 降噪量与材料吸声性能和周长/截面比有关。
衰减量(LA) 消声器内部两点之间的声压级之差。
通常用消声器单位长度上的衰减量来表征，dB/m 。
LA 是减噪量，l 是消声器消声有效长度。
阻性消声器对消除高、中频噪声效果显著对低频噪声的消除则不是很有效其消声量与消声器的结构形式、空气通道横断面的形状与面积、气流速度、消声器长度以及吸声材料的种类、密度、厚度等因素有关护面板材料及其型式对消声效果也有很大影响。
护面材料可采用柔软多孔透气的织物如玻璃纤维布或穿孔板。
护面用的穿孔板一般采用薄钢板、铝板、不锈钢板加工制成。
为了发挥吸声材料的吸声性能穿孔板的穿孔率应大于20%，孔径3-10mm 。
阻性消声器一般宜在风速8m/s 以下，最大不应宜>12m/s, 微穿孔板消声器大风速的情况下(15~20m/s)风阻较大. 常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等2. 阻性消声器的高频失效频率在单通道直管消声器中，高频声随着通道面积的增大消声效果显著下降。
消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。
所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。
消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。
消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。
2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。
3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。
倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。
4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。
计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。
5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。
△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。
△Lo"＜85dB(A)故消声器满足设计要求。
位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。
