风机消声器原理
风机消声器是一种用于降低风机噪声的装置。
它采用了一系列的声学原理来减轻和控制风机噪声的传播。
首先,风机消声器利用声学吸声材料来吸收和阻尼噪声的能量。
这些材料通常是多孔的,具有开放的细小孔隙结构,可以将入射噪声能量转化为热能。
这样可以有效地减少声波的反射和传播,从而降低噪声的影响。
其次,风机消声器还采用了声学屏蔽的原理。
它通过在风机和噪声源之间设置一定的距离和屏蔽结构来减少噪声的传播。
这种屏蔽结构可以是实心的,也可以是多孔的,其目的是通过反射和散射来减少噪声的传播路径。
此外,风机消声器还利用了声学反射和折射原理。
通过设计和优化消声器的形状和结构,可以使得入射的噪声波在消声器内部发生反射和折射,从而改变声波的传播方向和路径。
这样可以进一步减少噪声的传播和扩散。
最后,风机消声器还可以通过综合运用各种声学原理来实现更好的噪声控制效果。
例如,可以结合使用吸声材料、声学屏蔽和声波反射等手段,以达到最佳的消声效果。
综上所述,风机消声器利用各种声学原理来降低风机噪声的传播和影响。
它通过吸声、屏蔽、反射和折射等手段来控制噪声的传播路径和方向,从而达到减少噪声的目的。
这些原理的综
合运用可以使得风机消声器在各种不同的工程环境中都能取得较好的噪声控制效果。
风机消声器风机消声器是一种用于降低风机噪音的设备,可以广泛应用于工业、商业和居民等领域。
随着人们对环境噪音的关注增加,风机消声器的需求也越来越大。
风机在工作时会产生较大的噪音,对人们的健康和生活造成一定的干扰。
风机消声器通过减少或隔离风机噪音,使噪音水平达到国家标准要求,提供更为舒适的工作和生活环境。
风机消声器的工作原理主要是通过吸声、反射、隔声和消声等方法实现噪音的控制。
其结构设计一般包括外壳、吸音棉或反射板、隔声材料、消声器等组成。
外壳是风机消声器的保护罩,一方面可以避免风机的直接接触和损坏,另一方面能够起到隔离噪音的作用。
外壳一般使用金属材料或特殊材料制成,具有较好的耐腐蚀性和抗压性能。
吸音棉或反射板是风机消声器的重要组成部分,其主要作用是吸收或反射噪音。
吸音棉采用多孔材料制成,具有较好的吸音性能,能够有效地吸收风机噪音。
反射板则是通过将噪音反射回风机消声器内部,然后再次反射出去,从而实现噪音的衰减。
隔声材料是风机消声器的另一重要组成部分,其主要作用是隔离噪音的传播。
隔声材料采用密封材料或隔音隔热材料制成,能够有效地阻断噪音的传播路径,减少噪音对周围环境的影响。
消声器是风机消声器的核心部件,其结构设计和材料选择对噪音控制效果有着重要的影响。
消声器一般由多段特殊形状的导流孔道组成,通过改变噪音传播的方向和速度,达到消声的目的。
风机消声器的安装和维护也是确保其正常运行和噪音控制效果的关键。
在安装过程中,应根据具体风机和环境条件进行合理的选择和布置。
维护方面主要包括清洁、检查和更换损坏部件等,以确保其长期稳定运行。
总之,风机消声器可以有效降低风机噪音,提供更为舒适的工作和生活环境。
其结构设计和材料选择应根据具体需求进行合理选择,安装和维护工作也需严格按照相关要求进行。
随着人们对环境噪音的敏感性增加,风机消声器的市场需求将持续增长,为人们创造更为优质的生活环境。
风机噪音计算公式和噪音的几种解决方法风机噪音计算公式和噪音的解决方法是工程领域中常用的方法之一,特别是在建筑和工业领域。
风机噪音是指风机运行时产生的噪音,可能给人们的生活和工作环境带来一定的影响。
本文将介绍风机噪音的计算公式和几种常用的噪音解决方法。
一、风机噪音计算公式:风机噪音可以通过以下几个方面进行计算:1.A声压级的计算:风机噪音的声压级可以通过以下公式进行计算:Lp=10*log10(Q)+20*log10(D)+10*log10(N)+10*log10(1/d)其中,Lp为声压级,Q为风量,D为风机叶轮的直径,N为风机的转速,d为测点距离风机的距离。
2.A声功率级的计算:风机噪音的声功率级可以通过以下公式进行计算:Lw=10*log10(P)-10*log10(Q)其中,Lw为声功率级,P为风机的总功率。
3.防护屏幕的噪音减低:当采用防护屏幕来减低噪音时,噪音的减低量可以通过以下公式进行计算:L'=10*log10((P'/P)-Q/Q')其中,L'为防护屏幕的噪音减低量,P'为风机在防护屏幕后的总功率,Q'为风机在防护屏幕后的风量。
二、噪音的几种解决方法:1.隔声罩:隔声罩是一种常见的减低风机噪音的方法,它可以将风机包裹在一个密闭的空间内,减少噪音的传播。
隔声罩的材料通常选用吸声板或吸声棉,具有良好的吸声性能。
2.消声器:消声器是一种用于减低风机噪音的装置,通过其内部的吸声材料和复杂的流道结构,能够有效地减低噪音。
消声器通常分为直通型和侧向型两种,可以根据实际需要选择使用。
3.隔振措施:通过对风机和支撑结构进行隔振设计,可以减少振动传播和噪音辐射。
这可以通过使用弹性隔振器、减振垫或减振支座等装置来实现。
4.降低风机转速:降低风机的转速是一种有效的减低噪音的方法,因为风机的噪音通常与其转速成正比。
通过改变电机的供电频率或更换更低速的传动装置,可以有效地减少噪音。
风机消声器(风机消音器)分为:离心风机消声器、罗茨风机消声器、鼓风机消声器、轴流风机消声器。
风机消音器主要用于降低各种风机风口、风道和封闭式机房进风口的空气动力性噪声。
根据风机进出口结构不同,分为圆形结构和矩形结构。
消声器内设有阻式消声片一般厚度为100mm,150mm,消声量15-30dB(A),在风速5-12m/s的条件下,适用风量为1000-50000m3/h。
其结构中对高频噪声和低频噪声消声采用阻抗两种消声区,用以最大限度的增宽消声频带。
罗茨风机消音器/消声器主要用于各种系列的高压离心通风机,用于降低进,出风口等空气动力性噪声。
本产品当用户按要求安装后,其极限噪声级将不超过85~90分贝。
罗茨风机是一种通用机械设备,其使用范围很广,电力、矿山、机械、冶金、化工等各行业的销售均离不开风机。
风机在运转中产生的噪声常常成为影响工人健康和干扰环境的祸源。
特别是邻近生活区的风机,其进风口和出风口所辐射的空气动力性噪声,更是污染环境的主要因素,形成公害,是近年来我国工业部门治理噪声污染的主要对象之一。
工业用风机,属连续运转之设备。
国际标准化组织(ISO)对此类设备所规定的噪声标准为≤90分贝,我国的新标准与此相同,这也是工业企业连续性噪声达标的依据,但在不采用消声措施的情况下,风机进出风口向环境所射出的噪声可达110~120分贝,大大超过了达标要求。
该消声器系列产品为阻抗声流型。
根据对各类风机运行现场噪声源进行实际测试所取得废气处理粉尘处理噪音处理的濒特性资料来确定在哪些频谱范围内需要多大消声量作为设计吸声片结构及流体通道的主要依据,同时采用了具有较大吸声材料饰面的狭矩形通道,以增强吸收效果。
我们知道,风机的噪声源在最大噪声级时,其频谱值往往不止一种,而对不同频谱带,对其消声量要求也不相同。
为此本产品采用了对高、中频噪声起消声作用的阻式结构及对中、低频噪声起消声作用的抗式结构,同时在阻式通道中采用了高频及低频两种消声区,用以最大限度的增宽消声频带,以实现良好的消声效果。

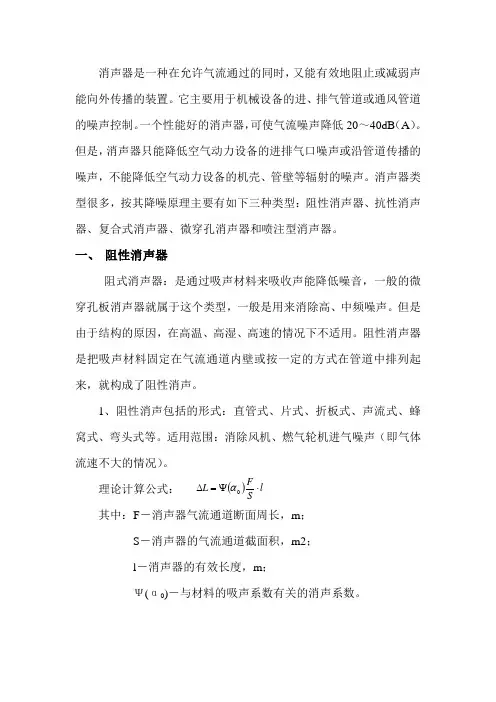

消声器是一种在允许气流通过的同时,又能有效地阻止或减弱声能向外传播的装置。
它主要用于机械设备的进、排气管道或通风管道的噪声控制。
一个性能好的消声器,可使气流噪声降低20~40dB(A)。
但是,消声器只能降低空气动力设备的进排气口噪声或沿管道传播的噪声,不能降低空气动力设备的机壳、管壁等辐射的噪声。
消声器类型很多,按其降噪原理主要有如下三种类型:阻性消声器、抗性消声器、复合式消声器、微穿孔消声器和喷注型消声器。
一、阻性消声器阻式消声器:是通过吸声材料来吸收声能降低噪音,一般的微穿孔板消声器就属于这个类型,一般是用来消除高、中频噪声。
但是由于结构的原因,在高温、高湿、高速的情况下不适用。
阻性消声器是把吸声材料固定在气流通道内壁或按一定的方式在管道中排列起来,就构成了阻性消声。
1、阻性消声包括的形式:直管式、片式、折板式、声流式、蜂窝式、弯头式等。
适用范围:消除风机、燃气轮机进气噪声(即气体流速不大的情况)。
其中:F-消声器气流通道断面周长,m;S-消声器的气流通道截面积,m2;l-消声器的有效长度,m;Ψ(α0)-与材料的吸声系数有关的消声系数。
H.J. 赛宾经验公式: 降噪量与材料吸声性能和周长/截面比有关。
衰减量(LA) 消声器内部两点之间的声压级之差。
通常用消声器单位长度上的衰减量来表征,dB/m 。
LA 是减噪量,l 是消声器消声有效长度。
阻性消声器对消除高、中频噪声效果显著对低频噪声的消除则不是很有效其消声量与消声器的结构形式、空气通道横断面的形状与面积、气流速度、消声器长度以及吸声材料的种类、密度、厚度等因素有关护面板材料及其型式对消声效果也有很大影响。
护面材料可采用柔软多孔透气的织物如玻璃纤维布或穿孔板。
护面用的穿孔板一般采用薄钢板、铝板、不锈钢板加工制成。
为了发挥吸声材料的吸声性能穿孔板的穿孔率应大于20%,孔径3-10mm 。
阻性消声器一般宜在风速8m/s 以下,最大不应宜>12m/s, 微穿孔板消声器大()l SF L 4.103.1α=∆lL LA /∆=风速的情况下(15~20m/s)风阻较大. 常用吸声材料有玻璃纤维丝、低碳钢丝网、毛毡等2. 阻性消声器的高频失效频率在单通道直管消声器中,高频声随着通道面积的增大消声效果显著下降。
风机消声器测量方法
嗨,小朋友!你知道吗,有时候我们会在学校或者工厂里看到大大的风机,它们呼呼地吹气,帮助通风或者散热。
但是,风机工作的时候会发出很大的声音,就像有时候你大声喊叫一样,可能会影响到别人。
为了不让风机那么吵,人们就给它戴上了一个“小帽子”,这个“小帽子”叫做风机消声器。
那么,我们怎么知道这个“小帽子”是不是管用,真的能让风机变得安静呢?这就需要用到“风机消声器测量方法”啦!
这个方法很简单,就像我们量身高、称体重一样。
首先,我们会在风机还没有戴上“小帽子”的时候,站在远处,用一个特别的“耳朵”(其实是测量声音的仪器)听听它有多大声。
这个声音的大小会被记录下来,就像我们记住朋友的生日一样。
然后,给风机戴上那个神奇的“小帽子”——风机消声器。
再次用那个特别的“耳朵”去听听,看看现在声音是不是变小了。
如果声音真的变小了,那就说明这个“小帽子”很有效,真的帮助风机变得安静了。
我们把这个过程叫做“风机消声器测量方法”,它就像是一个小小的探险,帮助我们了解怎么让东西变得更安静,不吵到别人。
希望这个解释你能听懂,就像讲了一个有趣的故事一样!。

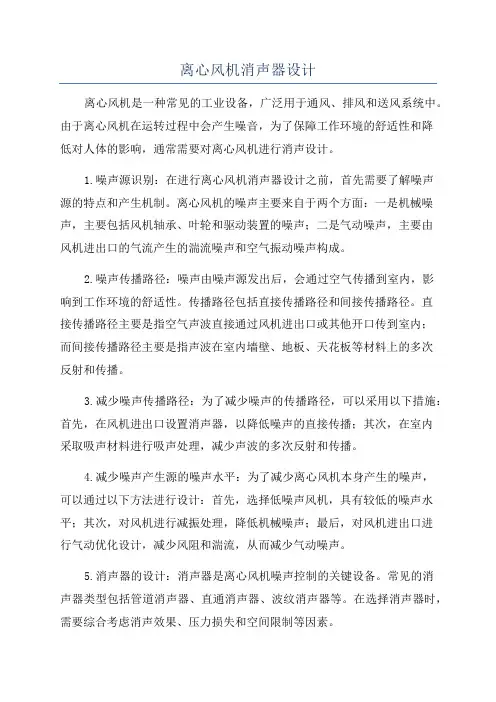

离心风机消声器设计离心风机是一种常见的工业设备,广泛用于通风、排风和送风系统中。
由于离心风机在运转过程中会产生噪音,为了保障工作环境的舒适性和降低对人体的影响,通常需要对离心风机进行消声设计。
1.噪声源识别:在进行离心风机消声器设计之前,首先需要了解噪声源的特点和产生机制。
离心风机的噪声主要来自于两个方面:一是机械噪声,主要包括风机轴承、叶轮和驱动装置的噪声;二是气动噪声,主要由风机进出口的气流产生的湍流噪声和空气振动噪声构成。
2.噪声传播路径:噪声由噪声源发出后,会通过空气传播到室内,影响到工作环境的舒适性。
传播路径包括直接传播路径和间接传播路径。
直接传播路径主要是指空气声波直接通过风机进出口或其他开口传到室内;而间接传播路径主要是指声波在室内墙壁、地板、天花板等材料上的多次反射和传播。
3.减少噪声传播路径:为了减少噪声的传播路径,可以采用以下措施:首先,在风机进出口设置消声器,以降低噪声的直接传播;其次,在室内采取吸声材料进行吸声处理,减少声波的多次反射和传播。
4.减少噪声产生源的噪声水平:为了减少离心风机本身产生的噪声,可以通过以下方法进行设计:首先,选择低噪声风机,具有较低的噪声水平;其次,对风机进行减振处理,降低机械噪声;最后,对风机进出口进行气动优化设计,减少风阻和湍流,从而减少气动噪声。
5.消声器的设计:消声器是离心风机噪声控制的关键设备。
常见的消声器类型包括管道消声器、直通消声器、波纹消声器等。
在选择消声器时,需要综合考虑消声效果、压力损失和空间限制等因素。
6.消声器的布置:消声器的布置方式对消声效果也有一定影响。
通常情况下,消声器应尽量靠近风机进出口,以最大限度地降低噪声的直接传播。
同时,还要考虑消声器与其他设备和管道的配合,确保系统的整体性能。
综上所述,离心风机消声器设计是一项综合性的工作,需要考虑噪声源的特点和产生机制,减少噪声的传播路径和降低噪声源的噪声水平。
通过选择低噪声风机、减振处理、气动优化设计以及合理布置消声器等措施,可以有效控制离心风机的噪声水平,提高工作环境的舒适性。
风机消音器的原理风机消音器的原理是通过减少风机产生的噪音,并将其噪音吸收、反射、散射或隔离,从而实现噪音降低的效果。
它主要由消音腔体、消音材料和消音结构组成。
消音腔体是风机消音器的重要组成部分,它是由声音反射和吸音面所构成的空腔。
在风机工作时,腔体内的空气受到风机产生的气流及噪音的作用,在腔体内形成压力和振动。
通过合理设计消音腔体的形状和尺寸,可以改变噪音的传播路径和振动特性,从而降低噪音。
消音材料是风机消音器中的关键因素之一。
它可以通过吸音、反射和散射等方式来减轻噪音。
一般来说,消音材料应具有较高的表面积和孔隙率,以增加声波与材料表面的接触面积和吸收能力。
常用的消音材料包括吸音棉、吸音板、吸音板等。
吸音棉是一种多孔材料,具有较强的吸音能力,能够有效地吸收噪音能量,减少噪音的反射。
吸音板是一种多孔板材,其表面具有微孔结构,能够将噪音反射为热能,并将其吸收。
散射板是一种具有不规则形状的板材,能够将噪音以不同角度散射,使其能量分散,减少噪音的聚集和传播。
消音结构是风机消音器的另一个重要组成部分。
它主要包括消音导管、消音器壳体和消音器出口等。
消音导管是将吸音、反射和散射等效果最大化的关键部件,它可以通过改变其长度、直径和结构形式等参数来调节风机噪音的传播路径和特性。
消音器壳体是一个封闭的结构,可以减少噪音的泄漏。
壳体内部通常会安装消音材料,以提高消音效果。
消音器出口是风机噪音传播的关键路径,通过合理设计出口结构,可以减少噪音的泄漏和散射,从而降低噪音。
总体来说,风机消音器的原理是通过消音腔体、消音材料和消音结构等多种方式来减少风机产生的噪音。
消音腔体可以改变噪音的传播路径和振动特性,消音材料可以通过吸音、反射和散射等方式减轻噪音,并将其能量转化为其他形式。
消音结构可以减少噪音的泄漏和散射,从而降低噪音的传播。
通过综合利用这些原理,风机消音器可以达到降噪效果,提供一个相对安静的工作环境。

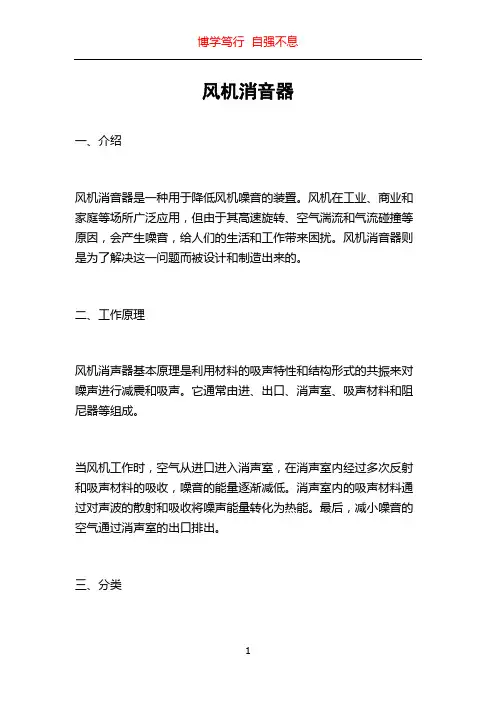

风机消音器一、介绍风机消音器是一种用于降低风机噪音的装置。
风机在工业、商业和家庭等场所广泛应用,但由于其高速旋转、空气湍流和气流碰撞等原因,会产生噪音,给人们的生活和工作带来困扰。
风机消音器则是为了解决这一问题而被设计和制造出来的。
二、工作原理风机消声器基本原理是利用材料的吸声特性和结构形式的共振来对噪声进行减震和吸声。
它通常由进、出口、消声室、吸声材料和阻尼器等组成。
当风机工作时,空气从进口进入消声室,在消声室内经过多次反射和吸声材料的吸收,噪音的能量逐渐减低。
消声室内的吸声材料通过对声波的散射和吸收将噪声能量转化为热能。
最后,减小噪音的空气通过消声室的出口排出。
三、分类1. 直管型消音器:直管型消音器是一种最简单、最常用的消音装置,它由进口、出口、消声室和吸声材料等组成。
直管型消音器结构简单,容易安装,广泛应用于一般场所。
2. 管道型消音器:管道型消音器是一种专门用于降低管道风机噪音的消音装置。
它与管道直接连接,通过内部的吸声结构来减少噪音传播,并提高风机系统的工作效率。
3. 网格型消音器:网格型消音器主要用于对较大风量的风机进行噪音控制。
它由一系列薄片和网格组成,通过将空气流经过多个薄片和网格,使其逐渐减少噪声能量。
4. 圆筒型消音器:圆筒型消音器是一种通过将风机噪声引导到管道内部进行消声的装置。
它通常由进、出口、圆筒消声室和阻尼器等组成。
圆筒型消音器结构紧凑,适用于空间有限的场所。
四、应用领域风机消音器广泛应用于各类风机系统,如通风系统、空调系统、污水处理系统、工业排风系统等。
它们在以下领域发挥了重要作用。
1. 工业领域:在工业生产过程中,各种运转中的风机都会产生噪音,给工人的生产和生活带来负面影响。
因此,安装风机消音器能有效降低噪音,提升工作环境的舒适度,保护工人的听力健康。
2. 商业领域:商业场所如商场、超市、办公楼等都需要通风和空调系统,而其中的风机噪音往往会影响到顾客和员工的体验和工作效率。
