崂应2050型环境空气综合采样器操作规程1 编制目的为了规范崂应2050型环境空气综合采样器操作规程，正确使用仪器，保证检测工作顺利进行，确保操作人员人身安全和设备安全，特编制本操作规程。
2 适用范围本操作规程适用于本公司崂应2050型环境空气综合采样器。
3 引用文件《崂应2050型环境空气综合采样器》使用说明书。
4 操作步骤4.1 工作条件(a)工作电源：AC（220±22）V，50Hz。
(b)环境温度：（-20~45）℃。
(c)环境温度：（0~85）%RH。
(d)电源接地线应良好接地。
(e)野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。
4.2 工作原理4.2.1 TSP采样总悬浮颗粒物采样器指能够采集空气动力学当量直径＜100μm颗粒物的采样器。
其基本原理是：使一定体积的空气恒速通过已知质量的滤膜时，悬浮于空气中的颗粒物被阻留在滤膜上，根据滤膜增加的质量和通过滤膜的空气体积，确定空气中总悬浮颗粒物的质量浓度，并可用于测定颗粒物中的金属、无机盐及有机污染物等组分。
4.2.2 大气采样采样器是以采样泵抽取样品，气体流过电子流量计，将流量信号送微处理器进行处理。
得出瞬时流量并累加采样体积，同时根据采集到的计前温度及计前压力，换算成参比体积（25℃、101.325kPa参比状态的体积，出厂默认）。
后期，可根据采集到的有害气体含量和体积计算其浓度。
4.3 技术指标4.4 操作方法4.4.1 大气采样大气采样根据采样时间的不同，可分为短时间采样和24h恒温恒流连续采样。
4.4.2 采样前准备(a)采样前选择干燥、避阳处，将采样器放置在平稳的三脚支架上。
确认电源为交流220V后，接通电源线，打开电源开关，或者利用采样器自身的锂电池供电。
查看采样器自检时屏幕是否出现错误提示。
若有，应及时修理后方可使用。
（b）干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥器容积的四分之三，拧紧使之不漏气，放入干燥器槽内。
***********************有限公司作业指导书环境空气综合采样器期间核查作业指导书HBLJ-ZY-QJ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日1 目的在环境空气综合采样器两次检定/校准期间，进行期间核查，验证仪器是否保持检定/校准时的状态，确保其检验结果的有效性和准确性。
2 适用范围适用于本公司内部所使用的环境空气综合采样器的期间核查。
3 核查依据3.1大气与颗粒物组合采样器使用说明书3.2《大气采样器检定规程》JJG956—2013,3.3《总悬浮颗粒物采样器检定规程》JJG943-2011。
4 核查工作环境4.1 环境条件：温度：10～35℃；湿度：≤80%RH,电源电压187～242V，49～51Hz。
4.2 8040型综合校准装置5通用技术要求5.1仪器应结构完整，各部件齐全并能可靠连接，无影响仪器正常工作的缺陷。
仪器接通电源后，各按键、开关旋钮应调节灵活、正确,数字显示的仪器应显示清晰，不缺少笔画。
6 核查方法6.1 通用技术要求的检查按5.1的要求，目视、手动检查。
6.2 流量示值误差6.2.1流量示值误差（气态）用皂膜流量计测定测量，方法如下：被检仪器的入口与皂膜流量计的出口相连，仪器稳定后，分别调节采样流量到相应检定点，通过皂膜流量计测得实际流量Q（mL/min），同时记录实验环境气温和气压。
每点测3次，取3次的算术平均值，按下式计算检定点示值误差，取最大检定点示值误差[δa]max。
式中：δa—检定点示值误差；Qs-某一检定点标准状态流量算术平均值；Qs—标准状态下的设定流量。
6.2.2 流量示值误差（颗粒物）取下总悬浮颗粒物采样器的切割器，安装上一张洁净滤膜。
将中流量校准器与总悬浮颗粒物采样器连接，确保气路密封不泄漏。
严格遵守总悬浮颗粒物采样器的操作规定，采样器通电后，将采样流量调至采样器工作点。
**崂应2050型环境空气综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：*审核人：*批准人：*修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用崂应2050型环境空气综合采样器，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于崂应2050型环境空气综合采样器的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：崂应2050型环境空气综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。
该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。
4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ/T 376-2007 24小时恒温自动连续环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/370222 L YH 010- 2018 环境空气综合采样器4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 温度控制：（15～30）℃；4.4.10入口速度：0.3m/s；4.4.11 功耗：<120W。
智能颗粒物中流量采样器LB-120F采样器作业指导书
1、目的
规范智能颗粒物中流量采样器LB-120F采样器操作程序，正确使用仪器，确保仪器设备始终处于受控条件下的完好状态，以保证检测结果的有效性。
2、适用范围
适用于智能颗粒物中流量采样器LB-120F采样器的使用操作。
3、职责
实验室人员按本作业指导书对仪器进行设备操作和维护。
4、使用操作
4.1 采样器滤膜安装。
将滤膜纸装入滤膜夹，绒面向上，放入采样头内，后接通电源。
4.2仪器设置。
4.2.1可对采样时间、间隔时间、采样次数分别进行设置。
4.2.2进入采样菜单后，可以选择即时采样和延时采样。
4.2.3 采样结束后，可查阅和下载数据。
5、维护和保养
5.1 注意事项
5.2 采样器在运输、使用过程中应尽量避免强烈的震动碰撞及灰尘、雨、雪的侵袭。
5.3 现场采样时应确认使用220V 交流电！防止误接其它工业电源而损坏采样器，甚至造成人身伤害。
5.4关机后应间隔5 秒钟以上才能再开机。
6、支持性文件
《仪器设备使用记录》
《仪器设备维护/保养记录》
智能颗粒物中流量采样器LB-120F采样器使用说明书。
标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：________________审核：________________批准：________________生效：崂应2050型大气综合采样器操作规程1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。
3．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
如不利环采样功能可不修改[24:00b]。
每次采样完毕后关机即可。
4.按[数选]键，修改[101.3]为当时当地大气压。
设定流量为[100.0]L/min，可不必修改。
进入采样状态后，温度可自动测量，不必修改[293.0]。
5.当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。
此时按[递增/温度]键，可查询现场实际温度的瞬时值。
按[位移/流量]键可查询TSP采样实际流量。
按[位移]键可查询当时北京标准时间。
按[数选]键可查询设定大气压，现场温度瞬时值和设定流量。
按[定开]键可查询定时开机时间。
按[查询]键可查询标况累计体积、实际累计体积、累计时间、平均温度。
6.采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。
掉电状态采样体积及采样时间都不累计。
可查询各种数据。
交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。
7.采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。
间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。
标识：XXEMS ZY 5.3-05-13崂应2050型空气智能TSP综合采样器操作作业指导书（操作规程、自校方法、量值溯源框图）编制：___________________审核：___________________批准：___________________生效：___________________崂应2050型大气综合采样器操作规程1. 接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2. 按［采时｝键，修改［24:00A］为所需要TSP采样时间，修改［00:30C］和［00:20d］为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D 路所需流量；置于“自动”将定时采样。
3•按［间隔］键，修改本次采样结束到下次采样开始之间的间隔时间。
如不利环米样功能可不修改［24:00b］。
每次米样完毕后关机即可。
4. 按［数选］键，修改［101.3］为当时当地大气压。
设定流量为［100.0］L/min ，可不必修改。
进入采样状态后，温度可自动测量，不必修改［293.0］。
5. 当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。
此时按［递增/温度］键，可查询现场实际温度的瞬时值。
按［位移/流量］键可查询TSP采样实际流量。
按［位移］键可查询当时北京标准时间。
按［数选］键可查询设定大气压，现场温度瞬时值和设定流量。
按［定开］键可查询定时开机时间。
按［查询］键可查询标况累计体积、实际累计体积、累计时间、平均温度。
6. 采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。
掉电状态采样体积及采样时间都不累计。
可查询各种数据。
交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。
7. 采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。
崂应2050型 空气/智能TSP 综合采样器（02代）
米用标准
《总悬浮颗粒物采样器技术要求及检测方法》 《大气米样器》 《总悬浮颗粒物采样器》
《环境空气采样器技术要求及检测方法》
主要特点
♦超低音消声装置
♦ 一机两用
♦气体采用进口电机，无刷容积式旋片泵，可连续长时间工作 ♦自动闭环控制，包流采样
♦具有实时时钟，可设置定时采样，等间隔多次采样
♦ TSP/PM10采样头采用铝合金材质，抗静电吸附
♦故障自动保护功能
♦自动测量温度、压力，自动计算标况采样体积 ♦重量轻，携带方便
♦采样过程中停电，来电自动恢复采样
♦ OLED 宽温型显示屏，良好的人机界面
♦采样数据自动记忆 ♦具有实时时钟 ♦自动测量大气压 ♦加热保温
HJ/T 374-2007 JJG 956-2000 JJG 943-1998 HJ/T 375-2007
♦活晰的流量及辅助照明设计，准确设定和读取流量
♦软件标定、密码保护功能
♦有直流电源接口，可外接电池单独进行气体污染物采样技术指标。
崂应-2050型空气智能综合采样器操作
规程
大气部分：
一、仪器安装及检查
按规范安装仪器，并检查仪器的电源、按键、干燥器等，连接电源。
二、吸收管的放置
将已注入5ml吸收液的吸收瓶放在置瓶夹内。
三、气路连接：见仪器图。
四、参数设定
1）开机进入主操作菜单，按“切换”键可以在大气采样与粉尘采样之间切换操作。
2）选择“①”进入设置菜单，其中“①”单次，表示一次采样时间；“②”间隔，表示间隔时间，此时段内仪器停止工作；“③”次数，表示间隔采样次数。
3）进入主操作菜单，选择“③”，进入“大气采样”或“粉尘采样”控制菜单，屏幕右上角时间表示当前时间，采样时刻为设定开始采样的时间，选择启动，待当前时间与采样时刻统一之后即开始采样。
4）采样过程中，若按“取消”键，则暂停采样，再按一次“取消”键，则停止采样；如按“确定”键则有连续采样。
注意事项：
1）仪器禁止不装滤膜开机运行，否则灰尘杂物会被吸入损坏仪器。
2）关机后应间隔5秒钟以上才能再开机。
3）吸收瓶不能接反，否则试液会被吸入主机，损害仪器。
起草人：丁莉审核人：薛博批准人：贾明均。
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
崂应2050空气/智能TSP采样器作业指导书1、口的为保证公司崂应2050空气/智能TSP采样器的止确使用，确保采样具有代表性。
2、适用范围采用崂应2050空气/智能TSP采样器进行样品采集的监测人员。
3、仪器环境条件非防爆场合，温度-20-45°C,环境湿度0〜90%RH,大气压力86〜106kPa。
野外工作时，应冇防雨、雪、尘以及日光暴晒等侵袭措施。
4、仪器操作步骤4. 1、准备工作4.1.1、选择干燥、遮阳处，将仪器放置平稳或放置在三角支架上；4.1.2.测定现场大气温度、压力，并记录；4.1.3、确认干燥器槽内冇充分干燥能力的变色硅胶；4.1.4.按相关采样标准，将吸收瓶内装入定量吸收液后放在吸收瓶架上；4.1.5、将粉尘采样滤膜装进PM10/TSP采样头内，正确组装采样头并拧紧在采样器上；4.1.6.确认电源为交流220V,接通电源线，打开电源开关。
4.2、大气釆样4.2.1、按下电源开关，仪器进行口检，并显示商标、型号、版本号等信息。
采样器开机校零结束后自动进入大气采样主操作菜单。
在主菜单状态，通过移动光标进入“设置”对大气采样进行吋间与间隔的设置，按“确认”键保存修改。
进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。
进入“校零”菜单（适用于电子流量计型的釆样器），按“确定”键进入“大气校零”界面进行校零。
4.2.5、进入“采样”菜单，对“采样时刻（即时/定时采样）”、“A/B采样流量” 进行设置，选择“启动”，按“确定”键，进行大气采样。
4.3、粉尘采样4. 3.1.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号寺伯思。
4.3.2、采样器开机校零结束后自动进入大气采样主操作菜单，在主菜单状态，按“切换”键，切换到粉尘采样操作。
4.3.3、在主操作菜单，通过移动光标进入“设置”对大气采样进行时间与间隔的设置，按“确认”键保存修改。
4.3.4、进入“灯光”菜单，设置照明灯亮的时间（适用于转子流量计型的采样器）。

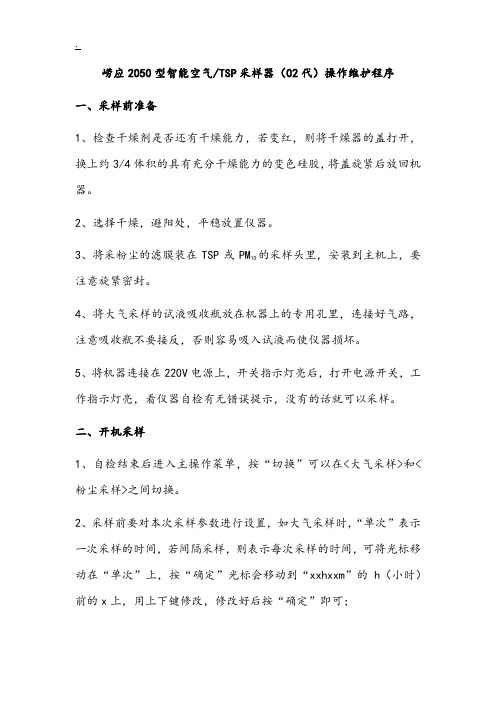

崂应2050型智能空气/TSP采样器（02代）操作维护程序一、采样前准备1、检查干燥剂是否还有干燥能力，若变红，则将干燥器的盖打开，换上约3/4体积的具有充分干燥能力的变色硅胶，将盖旋紧后放回机器。
2、选择干燥，避阳处，平稳放置仪器。
3、将采粉尘的滤膜装在TSP或PM10的采样头里，安装到主机上，要注意旋紧密封。
4、将大气采样的试液吸收瓶放在机器上的专用孔里，连接好气路，注意吸收瓶不要接反，否则容易吸入试液而使仪器损坏。
5、将机器连接在220V电源上，开关指示灯亮后，打开电源开关，工作指示灯亮，看仪器自检有无错误提示，没有的话就可以采样。
二、开机采样1、自检结束后进入主操作菜单，按“切换”可以在<大气采样>和<粉尘采样>之间切换。
2、采样前要对本次采样参数进行设置，如大气采样时，“单次”表示一次采样的时间，若间隔采样，则表示每次采样的时间，可将光标移动在“单次”上，按“确定”光标会移动到“xxhxxm”的h（小时）前的x上，用上下键修改，修改好后按“确定”即可；同理下面的“间隔”和“次数”用相同的方法修改，“次数”若大于1则为间隔采样，等于1为单次采样，不能为0.3、参数设置结束，按“取消”返回前一界面，移动光标进入“采样”页面，按“启动”即可进行采样，大气采样可以调节A、B流量计的流量以满足采样要求,“采样”页面屏幕显示流量应设置跟实际操作时流量相同，这样数据采集后仪器自动保存数据才准确，也方便用户查询。
4、切换进入<粉尘采样>界面在“设置”菜单下如<大气采样>一样设置所需参数，返回后进入“校零”，系统自动调零，然后进入采样界面，设定好采样流量后按“启动即可。
5、要停止采样时，按“取消”键即可。
三、系统标定当仪器开机自检，显示仪器编号时，一直按住“取消”键，仪器会显示输入密码（默认为1997）输入正确后会进入“维护”功能。
一般不需要改动仪器参数，只在一起校准出现偏差时进行一定的修改，用户要用到功能一般是设置时钟，修改密码。
崂应2050型空气/智能T S P综合采样器作业指导书文件编号：W/YKJC-051受控状态：编制人：审核人：批准人：日期：1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行；3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录；3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：(60～130)L/min4.2大气采样流量:(0.1～1.0)L/min4.3流量稳定性:6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过 1s4.7计前温度:（30～99)℃4.8计前压力：（-20~0）kPa4.9连续工作时间：使用电池大于6小时5.0主机外形尺寸：（210×345×320）mm5.1工作电源：AC220V±10%,50Hz或DC12V5.2采样噪音：≤59dB(A)5.3重量：7.5Kg（含电池）5.4功耗：<600W5操作程序1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
2）.按[采时}键，修改[24:00A]为所需要TSP采样时间，修改[00:30C]和[00:20d]为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3）．按[间隔]键，修改本次采样结束到下次采样开始之间的间隔时间。
**崂应2050型空气/智能TSP综合采样器操作规程发布日期：**有效版本：第*版第*次修订受控状态：受控受控号：*编制人：**审核人：*批准人：**修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的规范使用崂应崂应2050型空气/智能TSP综合采样器，保证检测工作顺利进行和仪器正常状态。
2 适用范围本程序适用于崂应2050型空气/智能TSP综合采样器的操作使用及维护。
3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。
4 仪器性能4.1产品概述：崂应2050型空气/智能TSP综合采样器是用于采集大气中总悬浮微粒（TSP、PM10、PM2.5）和各种气体组分（SO2、NO x等）样品的必备仪器。
该采样器研制过程中广泛征求了专家及广大用户的意见，应用了当前计算机、传感器及新材料等领域的高新技术，质量可靠、性能稳定、使用寿命长。
其技术性能指标符合国家环保部HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》和HJ/T 375-2007《环境空气采样器技术要求及检测方法》的规定，并在小型便携、流量稳定住等方面有较大的改进，大大减少了劳动强度，根据JJG 956-2013 《大气采样器》的要求，该采样器属于B 类仪器。
产品型式批准证书号：CPA2016C744-37号。
产品制造计量器具许可证编号：CMC 鲁制02000015 号。
4.2适用范围：采样器应用溶液吸收法采集环境大气、室内空气中的各种有害气体；采用滤膜称重法捕集环境大气中的总悬浮微粒（TSP）和可吸入微粒（PM10或PM2.5）。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质和气溶胶的常规及应忽监测。
4.3采样标准：JJG 943- 2011 总悬浮颗粒物采样器JJG 956-2013 大气采样器HJ 93-2013 环埂空气粒物(PM10和PM2.5) 采样器枝术要求及检测方法HJ/T 374-2007 总悬浮颗粒物采样器技术要求及检测方法HJ/T 375-2007 环境空气采样器技术要求及检测方法HJ 618-2011 环境空气PM10和PM2.5的测定重量法执行企业标准Q/02 LYB005- 2016 《崂应2050 型空气/智能TSP 综合采样器》4.4主要技术指标4.4.1总悬浮颗粒物部分采样流量：（80～120）L/min；4.4.2 大气采样部分流量：（0～1.0）L/min；4.4.3 采样时间：99小时59分钟内任意设置；4.4.4 计前温度：（-30～99）℃；4.4.5 计前压力：（-20~0）kPa；4.4.6 大气压：（50~130）kPa；4.4.7 进气口宽度允差：不超过±2.0%；4.4.8 采样器噪音：≤62dB（A）；4.4.9 功耗：<600W。
山西金硕源环境检测有限公司ShanXi JinShuoYuan Environmental testing Co., Ltd崂应2050型环境空气综合采样器操作及维护作业指导书发布日期：2020.02.14有效版本：第2020版第1次修订受控状态：受控受控号：编制人：审核人：批准人：修订页注：修订页用修订表的形式说明质量手册各部分修订状态。
受控质量手册的持有者应负责在收到修订页后立即将旧页换下。
1 目的为了规范崂应2050型环境空气综合采样器（以下简称仪器）的使用及维护，使仪器保持良好的运行状态。
2 适用范围适用于环境空气中氟化物、总悬浮微粒（TSP）、可吸入微粒（PM10或PM2.5）和气态污染物的样品采集及无组织废气中颗粒物和气态污染物样品的采集。
3 职责3.1采样员3.1.1 按照本作业指导书正确操作仪器。
3.2 仪器管理员3.2.1 负责仪器操作及维护作业指导书的制定；3.2.2 负责仪器的日常维护及保养。
3.3 技术负责人3.3.1 负责仪器操作及维护规程的审核和批准。
3.4 资料管理员3.4.1 负责仪器操作及维护作业指导书等资料的归档及保存。
4 仪器性能流量稳定性- - 不大于5.0%流量重复性- - 不大于2.0%4.2工作条件4.5.1 工作电源：AC (220±22) V，50Hz；4.5.2 环境温度：（-20～45）℃；4.5.3 环境湿度：（0～85）%RH；4.5.4 电源接地线应良好接地；4.5.5 野外工作时，应有防雨、雪、尘以及日光暴晒等侵袭的措施。
5 使用方法5.1采样前准备5.1.1检查TSP/氟化物采样头配件是否齐全、配套，如下图所示，将TSP/氟化物采样滤膜装进TSP/PM10/PM2.5/氟化物采样头里面并正确组装采样头，再将其拧紧在采样器上。
1.TSP 切割头2.硅胶垫圈3.PM10喷嘴体4.O型密封圈5.捕集板6.O型密封圈7.PM10联接环8. 硅胶垫圈9.PM2.5喷嘴体10.O型密封圈11.捕集板12.O型密封圈13. PM2.5联接环14. 硅胶垫圈15.托网架16.滤膜17.托网18.密封垫19.下锥体TSP/PM10/PM2.5（PM2.5选配）采样头安装拆卸示意图注1：安装滤膜时，滤膜的毛面应正对气流的方向。
崂应2050型空气/智能TSP综合采样器一、产品概述(电子流量计)本仪器可以实现总悬浮颗粒物和环境空气综合采样，应用滤膜称重法捕集环境大气中的总悬浮微粒(TSP)和可吸入微粒(PM10)或细颗粒物(PM2.5)(可选)；用溶液吸收法采集环境大气、室内空气中各种污染性气体成份(SO2、NOx等)。
尤其在小型便携、流量稳定性等方面有较大的改进，减少了劳动强度，大大提高工作效率。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于颗粒物、气态物质和气溶胶的常规及应急监测。
二、执行标准◆ HJ/T 374-2007 《总悬浮颗粒物采样器技术要求及检测方法》◆ JJG 956-2013 《大气采样器》◆ JJG 943-2011 《总悬浮颗粒物采样器》◆ HJ/T 375-2007 《环境空气采样器技术要求及检测方法》◆ HJ 618-2011 《环境空气PM10和PM2.5的测定重量法》◆ HJ/T 93-2013 《环境空气颗粒物(PM10和PM2.5)采样器技术要求及检测方法》三、产品特点◆实现两路大气和悬浮颗粒物采样的综合采样器◆体积小、重量轻、方便携带、操作简单◆独特设计高精度采样泵，超低噪音，极大提高稳定性，使用寿命长◆电子流量计自动精准控制流量，优良的流量标定软件，方便流量校准◆实时监测计压、计温，自动补偿流量偏差，进一步优化了流量精确度◆宽温高亮OLED屏，适用于高寒和野外地区，通俗软件显示界面，实现良好人机交互◆模块化设计，可靠防雨雪功能◆优质稳固地质三脚支架供客户选择，适用于在大风等恶劣气候进行采样◆自动计算累计采样体积，并同时根据气压、温度换算标况采样体积◆大气压可输入和测量，适用于低压环境使用◆采样数据可存储、打印◆采样过程停电自动保存工作数据，来电后可恢复采样◆配备仪器操作视频U盘，方便用户准确操作空气采样部分◆进口电机，超低音无刷容积式旋片泵◆高效防倒吸干燥器设计，有效防止误操作导致吸收液倒吸，增强仪器安全性◆优质滤尘滤芯，实现颗粒物过滤功能，防止进入气路干扰采样，同时保护采样泵和气路◆双管路颜色区分设计，实现轻松准确连接气路，方便使用◆ A\B两路设计，采样方式灵活，可分别单独控制，可实现流量自动标定功能◆吸收瓶支架带加热，测量环境温度自动加热，防止试液结冰且适用放入不同规格吸收瓶◆茶色顶盖设计，对采样进行二级避光◆极寒冷地区，可选择外挂9002型防冻箱进行采样TSP/PM10/PM2.5部分◆无刷控制风机，噪声小，负载大，适合连续长时间工作◆自动闭环控制，实现恒流采样◆可靠的安全性，仪器故障自动停机保护◆ TSP/PM10(PM2.5)采样头采用铝合金材质，抗静电吸附四、技术指标。
崂应2050型空气/智能TSP综合采样器操作规程1.目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安监、军事、科研、教育等部门用于气态物质常规监测。
3.职责3.1使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行。
3.2使用完毕后必须严格按照本作业指导书的要求对仪器进行适当的清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录。
3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4.主要技术参数4.1粉尘采样流量：（60-130）L/min4.2大气采样流量：（0.1-1.0）L/min4.3流量稳定性：6小时内采样流量≤5%4.4流量重复性：≤2%4.5定时范围：99小时59分内任意设置4.6定时误差：20min内不超过±1s4.7计前温度：（30-99）℃4.8计前压力：（-20-0）KPa4.9连续工作时间：使用电池大于6小时4.10主机外形尺寸：（210×345×320）mm4.11工作电源：AC220V±10%，50Hz或DC12V4.12采样噪音：≤59dB（A）4.13重量：7.5Kg（含电池）4.14功耗：＜600W5操作程序5.1采样前准备5.1.1选择干燥、避阳处，将采样器放置平稳或放置在三脚架上。
5.1.2各干燥器内装入具有充分干燥能力的变色硅胶，数量约占干燥容积的四分之三，拧紧使之不漏气，放入干燥器槽内。
5.1.3按相关采样标准，将吸收瓶内装入定量吸收液放在吸收瓶架上。
/TSP采样头里面并正确组装采样头，再将其拧5.1.4将粉尘采样器滤膜装进PM10紧在采样器上。
5.1.5确认电源为交流220v后接通电源线，打开电源开关，查看采样器自检时屏幕有没有错误提示。
若有，应修好后再使用。
崂应2050型空气/智能TSP综合采样二W/YKJC-051文件编号:受控状态:编制人:审核人:批准人:日期:1目的建立一个空气采样器的使用、维护保养与清洁标准操作规程，使操作过程标准化。
2适用范围本仪器应用溶液吸收法采集环境大气中的各种有害气体。
可供环保、卫生、劳动、安 监、军事、科研、教育等部门用于气态物质常规监测。
3职责使用人员在使用仪器前必须认真阅读本作业指导书，关键要点应熟记于心，并严格遵照执行;3.2使用完毕后必须严格按照本指导书的要求对仪器作适当清洁，完整填写使用记录。
3.3保管人员要做好日常保养与维护，并做好记录;3.4仪器负责人：定期检查仪器的使用，维护情况，确保仪器正常运行。
4主要技术参数4.1粉尘采样流量：（60〜130）L/mi n 4.2大气采样流量:（0.1〜1.0）L/min 4.3流量稳定性:6小时内采样流量W 5% 4.4流量重复性：W 2%20min 内不超过 1s (30 〜99) r (-20~0) kPa4.9连续工作时间：使用电池大于 6小时5.0 主机外形尺寸：（210X 345X 320） mm 5.1 工作电源：AC220\± 10%,50Hz 或 DC12V 5.2采样噪音： 屿9dB （A ） 5.3重量：7.5Kg （含电池） 5.4 功耗：V600W5操作程序 1）.接通交流电，按下电源开关，仪器进行自检，并显示商标、型号、版本号等信息。
然后进入主选单，若按“切换”键，可以在大气采样和粉尘采样之间切换操作。
4.5定时范围: 99小时59分内任意设置4.6定时误差: 4.7计前温度: 4.8计前压力:2).按［采时｝键，修改［24:00A］为所需要TSP采样时间，修改［00:30C］和［00:20d］为所需采样时间。
背板“自动/手动”开关置于“手动”，可设定大气采样C、D路所需流量；置于“自动”将定时采样。
3).按［间隔］键，修改本次采样结束到下次采样开始之间的间隔时间。
如不利环采样功能可不修改［24:00b］。
每次采样完毕后关机即可。
4).按［数选］键，修改［101.3］为当时当地大气压。
设定流量为［100.0］L/min ，可不必修改。
进入采样状态后，温度可自动测量，不必修改［293.0］。
5).当标准时间和定开时间一致时，仪器进入采样状态，TSP抽气泵及C、D路小气泵同时启动工作。
此时按［递增/温度］键，可查询现场实际温度的瞬时值。
按［位移/流量］键可查询TSP 米样实际流量。
按［位移］键可查询当时北京标准时间。
按［数选］键可查询设定大气压，现场温度瞬时值和设定流量。
按［定开］键可查询定时开机时间。
按［查询］键可查询标况累计体积、实际累计体积、累计时间、平均温度。
6).采样状态中，如果交流电断电，仪器由机内直流蓄电池供电，进入掉电状态。
掉电状态采样体积及采样时间都不累计。
可查询各种数据。
交流电来电后，仪器将从掉电状态自动恢复采样状态，采样体积及采样时间继续累加。
7).采样结束后，记录下各种采样数据，收好取样滤膜，换上新滤膜。
间隔时间到，仪器各种查询数据将自动清零，重新进入新一轮循环采样。
或者关掉电源，下次采样又重新设定各种参数。
8).仪器使用完毕后，应注意仪器的整洁与配件的齐全。
9).仪器使用完认真填写仪器使用登记表。
6校准规程6.1校准规程依据:JJG956-2000《大气采样器检定规程》6.2校准规程项目计时误差+ +常规检查+ +安全性检查+ - 注：1、“ +”为校准项目，“-”为不需要校准项目。
2、后续校准包括修理后的校准，若对计量性能有重大影响时，按首次校准进行。
6.3校准和期间核查规程项目的方法6.3.1 计量检定部门对采样器进行流量检定的方法，孔口2.阻力调节阀3.采样头4.采样器5.孔口流量计显示部分6.型差压计X.£--- V\|图1流量检定连接示意图图2 稳压电源连接示意图按照图1连接好气路。
然后将稳压电源、调压器、电压表与采样器按图 2连接。
若采样器不能加接交流稳压电路，可以不接稳压电源。
在检定的过程中，应严格遵守采样器的操作规范。
从采样器头上取下采样帽，将采样口 与检定接口连接。
此连接装置不得泄漏。
在额定220V 电压下开机，调节阻力调节阀，使负压为3.0kPa,流量为100L/min （采样器显示值应与孔口流量计显示值相同，如不同则应按 742条规定重新进行流量校准。
流量一经校准，在以下检定过程中，不应再对流量进行校准。
调节负压调节阀使负压为3.0kPa,调节调压器使电压为242V ;负压为6.0kPa,电压为198V 两种情况下，各运行10 分钟，待流量稳定后，读取孔口流量计显示值，应满足100L/min ± 5%要求，则判断仪器流量值合格。
（参考国家环保行业HJ/T 374-2007《总悬浮颗粒物采样器技术要求及检测方法》6.3.2流量示值误差6.3.2.1 粉尘（TSP 流量标定1）在“维护2-2 ”菜单中，移动光标至“①流量”按“确定”键进入“流量标定”菜单，如图3图3流量标定界面2） 将采样器主机采样入口悬空，光标移动到“③校零”按“确定”键进行校零。
同时也将崂应7020Z 型孔口流量校准器校零3） 待采样器与孔口流量校准器均校零完毕后主机进气口与校准器出气口连接4） 启动孔口流量计后，采样器移动光标到“②启动”按“确定”键，开始流量标定。
待采样 器显示的流量稳定到100.0L/min 的同时记录孔口流量校准器的实际流量值，根据公式（1） 计算误差J 六日.一.f 古［口壬100 -实际流里值 nno/ （ 1）流里示值误差一实际流量值—— 100% ..........（ 1）5 ）如果流量示值误差实际流量值艮据公式（2）计算新的流量倍率，重新标定流量 立一亠》 实际流量值首/亠》/C 、新倍率 ------------- 原倍率（2）6.3.2.2流量标定1）在“维护2-2”菜单中，移动光标至“②流量”按“确定”键进入“流量标定”菜单， 如图4原倍率将皂膜流量计与主机连接，并按如下要求准备好相应配件: a ）干燥器：装有3/4有效的变色硅胶。
b ）吸收瓶：装有10ml 去离子水C ）崂应7030型皂膜流量计：输入当前大气压和温度，标况条件与饱和气压分别选择“常温”和“参与”状态。
63221 A路流量标定移动光标到“①A 路流量”按“确定”键，开始 A 路流量标定将光标移动到“①标定”项，按“确定”键进入“标定流量”界面, 移动光标到所需要标定的流量值后按“确定”键，即可以对多选的流量标定点进行标定。
将光标移动到“④校零”，按“确定”键，进入“大气校零”界面 待校零完毕后，移动光标到“③启动”项，按“确定”键对流量A 的标定点进行标定:1）待采样显示的流量稳定到标定点后， 操作皂膜流量计发泡，记录皂膜流量计的标准状态流量值。
如此操作三次，计算出三次结果的算术平均值，根据公式（3）计算误差:2 ）如果流量示值误差超差，则根据公式（4）计算新的流量倍率，重新标定流量亠啓亠才标准状态流量算术平均值 新倍率 ------------------------------ 标定点流量值将光标移动到“②倍率”项，按“确定“键，修改倍率为新倍率值，按”确定“键完成 倍率修改3 ）按照以上方法分别对各个标定点进行标定 63222 B路流量标定标定方法同标定A 的方法6.3.3流量稳定性装上吸收管的采样器，在额定流量下运行20min ，读出初始流量Q ,然后在吸收管进气口上压紧阻挡面积的1/3,再运行30min ,读出终止流量Q ,根据下式计算出采样器流量稳定△。
=誉100%流量示值误差标定点流量值..-标准状态流量算术平均值100%标准状态流量算术平均值(3)原倍率(4)6.3.4计时误差用经过合格的秒表进行比较检定。
将采样泵的采样时间设置为Ih,同时启动秒表和采样泵,待采样泵到达设定时间时，停止计时,记录秒表显示时间，进而计算出计时误差。
S = （ t 1-t 2） /t 2*100%S――计时误差t 1 ――采样器定时时间t2 ----- 秒表计时时间6.3.5常规检查a.仪器结构完整，连接可靠，各按键应能正常调节。
仪器外观应无影响采样器正常工作的损伤。
b.显示部分应显示清晰。
c.采样系统气密性能良好。
d.仪器名称、型号、制造年月、编号、制造计量器具许可证标志及制造厂名称应齐全、清晰。
6.4判定6.4.1 流量示值误差应不超过± 5%6.4.2 流量重复性应不大于2%.6.4.3 流量稳定性不应大于5%.6.4.4 计时误差20min内不超过± 1s6.5校准周期:大气采样仪校准周期为一年。
7 期间核查规程7.1期间核查规程依据:JJG956-2000《大气采样器检定规程》7.2期间核查规程项目7.3期间核查项目方法7.3.1流量示值误差参见上述6.3.1。
7.3.2流量重复性参见上述6.3.2 。
7.4判定7.4.1流量示值误差应不超过± 5%。
7.4.2流量重复性应不大于2%。
7.5期间核查周期期间核查周期是在校准周期内要进行一次期间核查。
当仪器使用比较频繁、磨损更换部件或者对仪器性能有怀疑，需要随时期间核查。
8 维护保养与注意事项8.1仪器外观要完整，标志和合格证要清晰。
8.2左右气路要进行气密性检查，确保严密。
8.3采样运输过程中应尽量避免强烈的震动碰撞及灰尘、雨雪的侵袭。
8.4现场采样时，应确认使用220V 交流电！防止误接其他工业电源而损坏采样器，甚至造成人身伤害8.5采样器大气采样时采样前应将干燥器和吸收瓶与采样器正确连接，粉尘采样时应装滤膜，才能开机运行，以免灰尘、杂物吸入传感器及采样泵，而损害采样器。
8.6采样过程中应关注干燥剂的干燥能力，在干燥剂2/3 变色后应及时更新8.7关机后应间隔5 秒钟以上才能再开机9 记录9.1YKJC-AR-23-006 仪器设备使用记录表》9.2 YKJC-AR-23-007 仪器设备维护保养记录表》9.3 YKJC-AR-24-002 仪器设备期间核查记录表》9.4 YKJC-OR-01-006 9.5 YKJC-AR-23-011 采样仪器流量校准记录》外携仪器领用记录表》。
