电力设备的继电器选型与调试方法继电器是电力系统中一种常见的电气设备，用于完成电气信号的转换、放大、分配和保护等功能。
继电器的选型和调试方法对电力设备的正常运行和系统的安全性至关重要。
本文将介绍电力设备继电器选型与调试方法。
一、继电器选型继电器的选型应综合考虑以下几个方面：1. 继电器的电流和电压等级：根据所需的电流和电压等级选择合适的继电器。
继电器的额定电流和电压要大于待测设备的工作电流和电压，以确保继电器能够正常工作。
2. 继电器的类型：根据具体的应用要求选择合适的继电器类型，例如电磁继电器、固态继电器、时间继电器等。
不同类型的继电器具有不同的特点和应用范围，需根据具体情况进行选择。
3. 继电器的触点容量：触点容量是指继电器能够承受的最大负荷电流或电压。
在选型时需要考虑所需的负荷容量，确保继电器能够正常工作并满足负荷要求。
4. 继电器的响应时间：响应时间是指继电器动作所需的时间。
对于某些需要快速响应的应用，需要选择响应时间较短的继电器，以确保正常的信号转换和保护功能。
二、继电器调试方法继电器的调试是确保其正常工作的重要环节，包括以下几个方面：1. 连接检查：在调试继电器之前，要仔细检查继电器和待测设备之间的连接，确保连接正确可靠。
特别注意继电器的线路接线和接地是否符合要求。
2. 参数设置：根据继电器的使用要求，设置合适的工作参数。
包括触发电流、动作时间、释放时间等，确保继电器按照预期工作。
3. 保护功能测试：继电器通常具有过流保护、过压保护等功能。
在调试时，应模拟各种故障条件，测试继电器的保护功能，确保在异常情况下能够及时切断电路。
4. 动作测试：通过输入不同的信号，测试继电器的动作和释放过程。
观察继电器是否能够准确地响应和动作，并检查继电器是否存在卡死或其他故障。
5. 故障排除：如果在调试过程中发现继电器有异常情况，需要进行故障排除。
可以检查继电器的线路连接、参数设置等，也可以更换继电器进行重新调试。

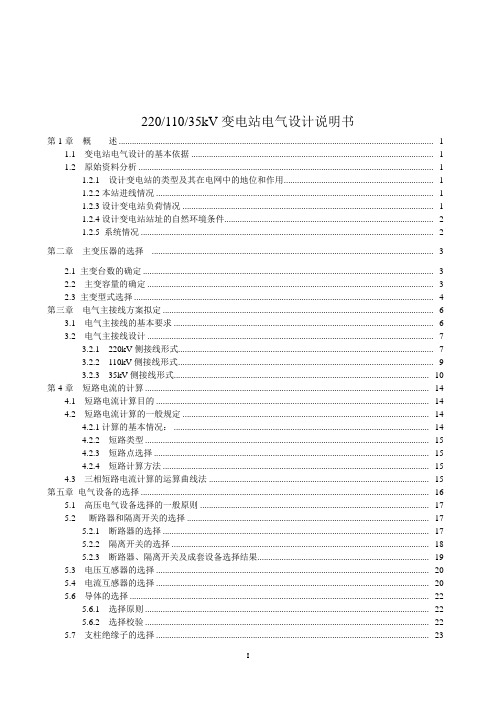

220/110/35kV变电站电气设计说明书第1章概述 ............................................................................................................................................... - 1 -1.1 变电站电气设计的基本依据 .............................................................................................................. - 1 -1.2 原始资料分析 ...................................................................................................................................... - 1 -1.2.1 设计变电站的类型及其在电网中的地位和作用.................................................................... - 1 -1.2.2本站进线情况 .............................................................................................................................. - 1 -1.2.3设计变电站负荷情况 .................................................................................................................. - 1 -1.2.4设计变电站站址的自然环境条件............................................................................................... - 2 -1.2.5 系统情况 ..................................................................................................................................... - 2 - 第二章主变压器的选择................................................................................................................................ - 3 -2.1 主变台数的确定 .................................................................................................................................... - 3 -2.2 主变容量的确定 .................................................................................................................................. - 3 -2.3 主变型式选择 ........................................................................................................................................ - 4 - 第三章电气主接线方案拟定 ........................................................................................................................... - 6 -3.1 电气主接线的基本要求 ...................................................................................................................... - 6 -3.2 电气主接线设计 .................................................................................................................................. - 7 -3.2.1 220kV侧接线形式.................................................................................................................... - 7 -3.2.2 110kV侧接线形式.................................................................................................................... - 9 -3.2.3 35kV侧接线形式.................................................................................................................... - 10 - 第4章短路电流的计算 ................................................................................................................................. - 14 -4.1 短路电流计算目的 ............................................................................................................................ - 14 -4.2 短路电流计算的一般规定 ................................................................................................................ - 14 -4.2.1计算的基本情况： .................................................................................................................... - 14 -4.2.2 短路类型 ................................................................................................................................. - 15 -4.2.3 短路点选择 ............................................................................................................................. - 15 -4.2.4 短路计算方法 ......................................................................................................................... - 15 -4.3 三相短路电流计算的运算曲线法 .................................................................................................... - 15 - 第五章电气设备的选择 ................................................................................................................................... - 16 -5.1 高压电气设备选择的一般原则 ........................................................................................................ - 17 -5.2 断路器和隔离开关的选择 .............................................................................................................. - 17 -5.2.1 断路器的选择 ......................................................................................................................... - 17 -5.2.2 隔离开关的选择 ..................................................................................................................... - 18 -5.2.3 断路器、隔离开关及成套设备选择结果.............................................................................. - 19 -5.3 电压互感器的选择 ............................................................................................................................ - 20 -5.4 电流互感器的选择 ............................................................................................................................ - 20 -5.6 导体的选择 ........................................................................................................................................ - 22 -5.6.1 选择原则 ................................................................................................................................. - 22 -5.6.2 选择校验 ................................................................................................................................. - 22 -5.7 支柱绝缘子的选择 ............................................................................................................................ - 23 -5.8 高压熔断器的选择 ............................................................................................................................ - 23 - 第6章无功补偿及站用变的选择 ................................................................................................................. - 24 -6.1 站用变压器选择 ................................................................................................................................ - 24 -6.2 站用变压器接线 ................................................................................................................................ - 25 -6.2.1 站用变电源引接线方式 ......................................................................................................... - 25 -6.2.2 站用变压器低压侧接线 ......................................................................................................... - 25 -6.3 无功补偿装置类型 .............................................................................................................................. - 25 -6.3.1 无功补偿容量的确定 ............................................................................................................... - 26 -6.3.2并联电容器装置 ........................................................................................................................ - 26 -6.3.3 并联电容器分组容量和分组数................................................................................................ - 26 - 第7章电气布置及配电装置 ......................................................................................................................... - 26 -7.1 电气设备布置 .................................................................................................................................... - 26 -7.2 配电装置布置 .................................................................................................................................... - 26 -220/110/35kV变电站电气设计计算书9.1 系统参数的计算 ................................................................................................................................ - 29 -9.1.1 各元件参数的计算 ................................................................................................................... - 30 -9.1.2系统参数的计算 ........................................................................................................................ - 30 -9.2 系统在K1点短路 ............................................................................................................................. - 32 -9.3 系统在K2点短路 ............................................................................................................................. - 34 -9.4 系统在K3点短路 ............................................................................................................................. - 36 - 第十章电气设备的选择计算过程 ............................................................................................................... - 39 -10.1 断路器与隔离开关的选择 .............................................................................................................. - 39 -10.1.1 220kV设备的选择................................................................................................................ - 39 -10.1.2 110kV设备的选择................................................................................................................ - 41 -10.2电压互感器的选择 ............................................................................................................................. - 42 -10.3 电流互感器的选择 .......................................................................................................................... - 43 -10.4 导体的选择与校验 .......................................................................................................................... - 44 -10.4.1 220KV侧母线选择.................................................................................................................. - 44 -10.4.2 110KV侧母线....................................................................................................................... - 45 -10.4.3 35KV侧母线......................................................................................................................... - 46 -10.5 避雷器的选择 .................................................................................................................................. - 46 -10.5.2 110KV侧避雷器的选择与校验........................................................................................... - 47 -10.5.3 35KV侧避雷器的选择与校验............................................................................................. - 48 - 参考文献 ............................................................................................................................................................. - 50 - 致谢 ............................................................................................................................................... - 51 -220/110/35kV变电站电气设计说明书第1章概述1.1 变电站电气设计的基本依据根据毕业设计任务书的要求进行设计，完成基本接近于电力设计部门的初步设计阶段工作内容，主要是变电站一次部分设计，对电气二次等内容只作初步规划。
《装备维修技术》2021年第10期—127—余热锅炉应急备用电源的设计及应用徐永春 张建波 吴长品 吕 坚 任海荣 胡常俊（楚雄滇中有色金属有限责任公司，云南 楚雄 675000）概述滇中有色余热锅炉曾经2次发生余热锅炉配电室母排失电事件，事件中市电主供电（110KV）、市电备用电源（35KV）、柴油发电机电源均无法供电到余热锅炉配电室，造成余热锅炉配电室无其它备用电源长时间停电，造成了余热锅炉热水循环泵和给水泵不能及时正常启动运行（余热锅炉正常运行情况下，热水循环泵停机时间要求小于2分钟），导致锅炉缺水，给锅炉带来了较大的损伤，存在 重大安全隐患。
为了保障滇中有色余热锅炉安全、稳定运行，我公司专业技术人员根据现场实际情况，进行了探索研究，在余热锅炉配电室增加了一路应急备用电源（应急备用电源由熔炼主配电室供电，熔炼主配电室供电由市电主供电110KV 或市电备用供电35KV 供电），通过安装在余热锅炉配电室的ATS 自转换装置进线自转换，当余热锅炉配电室的供电母排失电大于30秒，市电主供电（110KV）、市电备用电源（35KV）和柴油发电机供电均无法对余热锅炉配电室正常供电，此时余热锅炉配电室供电由余热锅炉配电室的ATS 自转换装置自动转换为应急备用电源供电（应急备用电源由熔炼主配电室提供且供电正常）。
1 余热锅炉配电室原有供电方式1.1公司总变电站供电方式正常情况下余热锅炉系统供电由市电主供电（110KV）供给，当市电主供电（110KV）供电发生故障失电，则由公司总变电站ATS 备自投装置7秒自动切换到市电备用电源（35KV）供电。
在市电主供电（110KV）失电后（即供余热锅炉配电室电源的艾萨变失电）柴油发电机检测到市电失电自启动，当市电备用电源（35KV）切换正常后柴油发电机检测到市电正常，柴油发电机自动停机。
此时柴油发电机虽然启动，但还没有对外并网供电（柴油发电机自启动至并网正常时间为17秒）。
3102掘进面供电设计掘进面配电系统图附后:主要负荷统计:、移动变电站的选择一般放在工作面的风巷，应考虑:1、所处巷道便于运输、顶底板条件良好、无淋水；2、距离变电所尽可能近，以减少高压电缆长度。
掘进工作面容量计算：视载功率S z P e©/cos电力负荷计算K z 0.4 0.6 60 / 120 0.7电力负荷计算S z P e K z /cos 460 0.6/0.8 345KVA故3102掘进工作面使用变压器 400KVA 能符合要求，负荷率 为 86％ .风机用移动变压器容量计算需用系数式中：S z视载功率K zK z 0.4 0.6 P max /PecosP e变压器供电设备额定功率之和 电动机的平均功率因数 取 0.8需用系数K z 0.4 0.6 160 / 4600.6视载功率 S zP e K z /cos式中：S z视载功率P e变压器供电设备额定功率之和 cos电动机的平均功率因数 取 0.8S z P e K z/cos 120 0.7/0.85 105KVA故3102掘进工作面风机采用200KVA变压器能符合要求，负荷率为53% .三、供电电缆的选择计算及校验< 一>高压电缆选择计算及校验1、供电高压电缆的型号选用：MYJV22系列聚氯乙烯交联铠装电缆。
2、按长时工作电流选择电缆截面。
线路中最大长时工作电流为In=Sn/ 3 Ue=400/1.732 X 10=23AIn=Sn/ 3 U e =200/1.732 X 10=12A供3102掘进工作面动力用的KBGSZY-400变压器选用MYJV22-3X 35聚氯乙烯交联铠装电缆(I p=158A>23A)满足要求。
供3102掘进工作面风机用的专用变压器选用采区变电所外两台型号KBGS-200KVAF式变压器，MYJV22-3X 25聚氯乙烯交联铠装电缆(5=125人>12介满足要求。
220/110/35kV变电站电气设计说明书第1章概述 ............................................................................................................................................... - 1 -1.1 变电站电气设计的基本依据 .............................................................................................................. - 1 -1.2 原始资料分析 ...................................................................................................................................... - 1 -1.2.1 设计变电站的类型及其在电网中的地位和作用.................................................................... - 1 -1.2.2本站进线情况 .............................................................................................................................. - 1 -1.2.3设计变电站负荷情况 .................................................................................................................. - 1 -1.2.4设计变电站站址的自然环境条件............................................................................................... - 2 -1.2.5 系统情况 ..................................................................................................................................... - 2 - 第二章主变压器的选择................................................................................................................................ - 3 -2.1 主变台数的确定 .................................................................................................................................... - 3 -2.2 主变容量的确定 .................................................................................................................................. - 3 -2.3 主变型式选择 ........................................................................................................................................ - 4 - 第三章电气主接线方案拟定 ........................................................................................................................... - 6 -3.1 电气主接线的基本要求 ...................................................................................................................... - 6 -3.2 电气主接线设计 .................................................................................................................................. - 7 -3.2.1 220kV侧接线形式.................................................................................................................... - 7 -3.2.2 110kV侧接线形式.................................................................................................................... - 9 -3.2.3 35kV侧接线形式.................................................................................................................... - 10 - 第4章短路电流的计算 ................................................................................................................................. - 14 -4.1 短路电流计算目的 ............................................................................................................................ - 14 -4.2 短路电流计算的一般规定 ................................................................................................................ - 14 -4.2.1计算的基本情况： .................................................................................................................... - 14 -4.2.2 短路类型 ................................................................................................................................. - 15 -4.2.3 短路点选择 ............................................................................................................................. - 15 -4.2.4 短路计算方法 ......................................................................................................................... - 15 -4.3 三相短路电流计算的运算曲线法 .................................................................................................... - 15 - 第五章电气设备的选择 ................................................................................................................................... - 16 -5.1 高压电气设备选择的一般原则 ........................................................................................................ - 17 -5.2 断路器和隔离开关的选择 .............................................................................................................. - 17 -5.2.1 断路器的选择 ......................................................................................................................... - 17 -5.2.2 隔离开关的选择 ..................................................................................................................... - 18 -5.2.3 断路器、隔离开关及成套设备选择结果.............................................................................. - 19 -5.3 电压互感器的选择 ............................................................................................................................ - 20 -5.4 电流互感器的选择 ............................................................................................................................ - 20 -5.6 导体的选择 ........................................................................................................................................ - 22 -5.6.1 选择原则 ................................................................................................................................. - 22 -5.6.2 选择校验 ................................................................................................................................. - 22 -5.7 支柱绝缘子的选择 ............................................................................................................................ - 23 -5.8 高压熔断器的选择 ............................................................................................................................ - 23 - 第6章无功补偿及站用变的选择 ................................................................................................................. - 24 -6.1 站用变压器选择 ................................................................................................................................ - 24 -6.2 站用变压器接线 ................................................................................................................................ - 25 -6.2.1 站用变电源引接线方式 ......................................................................................................... - 25 -6.2.2 站用变压器低压侧接线 ......................................................................................................... - 25 -6.3 无功补偿装置类型 .............................................................................................................................. - 25 -6.3.1 无功补偿容量的确定 ............................................................................................................... - 26 -6.3.2并联电容器装置 ........................................................................................................................ - 26 -6.3.3 并联电容器分组容量和分组数................................................................................................ - 26 - 第7章电气布置及配电装置 ......................................................................................................................... - 26 -7.1 电气设备布置 .................................................................................................................................... - 26 -7.2 配电装置布置 .................................................................................................................................... - 26 -220/110/35kV变电站电气设计计算书9.1 系统参数的计算 ................................................................................................................................ - 29 -9.1.1 各元件参数的计算 ................................................................................................................... - 30 -9.1.2系统参数的计算 ........................................................................................................................ - 30 -9.2 系统在K1点短路 ............................................................................................................................. - 32 -9.3 系统在K2点短路 ............................................................................................................................. - 34 -9.4 系统在K3点短路 ............................................................................................................................. - 36 - 第十章电气设备的选择计算过程 ............................................................................................................... - 39 -10.1 断路器与隔离开关的选择 .............................................................................................................. - 39 -10.1.1 220kV设备的选择................................................................................................................ - 39 -10.1.2 110kV设备的选择................................................................................................................ - 41 -10.2电压互感器的选择 ............................................................................................................................. - 42 -10.3 电流互感器的选择 .......................................................................................................................... - 43 -10.4 导体的选择与校验 .......................................................................................................................... - 44 -10.4.1 220KV侧母线选择.................................................................................................................. - 44 -10.4.2 110KV侧母线....................................................................................................................... - 45 -10.4.3 35KV侧母线......................................................................................................................... - 46 -10.5 避雷器的选择 .................................................................................................................................. - 46 -10.5.2 110KV侧避雷器的选择与校验........................................................................................... - 47 -10.5.3 35KV侧避雷器的选择与校验............................................................................................. - 48 - 参考文献 ............................................................................................................................................................. - 50 - 致谢 ............................................................................................................................................... - 51 -220/110/35kV变电站电气设计说明书第1章概述1.1 变电站电气设计的基本依据根据毕业设计任务书的要求进行设计，完成基本接近于电力设计部门的初步设计阶段工作内容，主要是变电站一次部分设计，对电气二次等内容只作初步规划。
变电所电气设备选型与配置原则随着电力事业的发展，变电站的建设越来越多，为保证变电站运行的安全、可靠，变电所电气设备的选型与配置显得异常重要。
本文将从变电所电气设备的选型和配置原则两个方面进行探讨。
一、电气设备选型原则1.1适用性原则选型时要充分考虑设备的适用性，确保设备运行在一个稳定的环境之中。
因为电气设备的某些参数是有限制的，如果运行环境不符合要求，就可能会造成设备的过载或损坏。
1.2性价比原则在选型时，应该综合考虑设备的价格、性能和使用寿命等，选择性价比较高的设备。
这样可以在保证电气设备质量的前提下，尽量减少运行成本。
1.3可靠性原则电气设备的可靠性对于变电所的安全和稳定运行至关重要，因此在选型时应考虑设备的可靠性，特别是对于关键设备，要选用具有高可靠性的产品。
1.4可维护性原则在长期运行中，电气设备难免会发生故障，因此，有良好的可维护性的电气设备可以让工作人员更加方便地进行设备的修理维护，减少故障的发生。
二、电气设备配置原则2.1平衡配置原则在电气设备配置的过程中，应该遵循平衡配置原则，即各类设备的数量配置应该合理，不能过于集中。
同时，在配置过程中也应该考虑设备的互换性，尽可能减少配套设备的种类和数量。
2.2灵活可变原则根据变电所运行情况的变化，电气设备的配置也会发生变化，因此在配置设备时，应该具有一定的灵活性，可以根据具体情况来进行改变。
2.3安全可靠原则在进行电气设备的配置时，安全是最重要的考虑因素，因此要严格按照安全标准和规范进行配置。
同时，在设备配置时，也需要考虑设备的互锁和备份等问题，确保电气设备的运行安全和可靠。
2.4维护成本原则在设计变电所电气设备配置方案是，不仅要考虑设备的运行成本，还要考虑到设备的维护成本，即维护设备所需要的修理费用、工程停机时间、备件采购成本等。
总结：变电所电气设备的选型和配置对于变电所运行的安全和稳定起着至关重要的作用。
本文探讨了电气设备选型和配置原则，并从四个方面进行了阐述，以期为建设变电所提供一定的参考和帮助。
