MNS型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MNS是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需要，适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25mm为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3 低压开关设备的技术特点：，以较小的空间能容纳较多的功能单元。
，组装灵活：以便25mm为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
1.3.6 技术性能高：主要参数达到当代国际水平。
1.3.7 压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
1.3.8 装配方便：不需要特殊复杂工具。
1.3.9 进线柜选用施耐德HWN1600A/D/1600A/3P/LSILCD-MT16，HWN2500A/D/2500A/3P/LSILCD型断路器：出线柜由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器选用施耐德HB250N、HB400N、HWN400A、HWN630A、HWN800A开关。
MN型低压抽出式开关柜技术规范书1、我方所提供开关设备的总体说明：1.1 低压开关设备的型号规格：MN是一种模块化、多功能的低压配电配，应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压、配电和电动机控制系统。
MN采用的柜体结构具有高度的灵活性。
根据不同客户的需要或不同的使用场合，柜体内可安装多种型号及规格元器件。
根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中，如：馈电回路与电动机控制回路可混装在一起。
MN是一种全系列的低压开关柜，可以满足您全方位的需要，适用于 4000A以下的所有低压系统。
MN可以提供高水准的可靠性和安全性、人性化的设计，加强了对人身和设备安全所需的保护。
MN为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苟刻工期及供电边续性的要求。
1.2 低压开关设备的主要材料：主构架柜体基础结构是由C型材装配组成，C型型材是以E=25m为模数安装孔的钢板弯制而成，全部框架及内层隔板都作镀锌钝化处理，四周门板，侧板则作喷塑涂漆。
1.3 低压开关设备的技术特点：1.3.1MNS系列低压开关柜包括固定技术和抽屉技术。
选用材料又分钢板结构技术和塑料结构技术。
技术水平达到当代国际水平。
1.3.2 设计紧凑，以较小的空间能容纳较多的功能单元。
1.3.3结构通用性强，组装灵活：以便25mr为模数的C型型材能满足各种结构型式、防护等级及使用环境的要求。
1.3.4 采用标准模块设计：分别可成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意组装，以便200余种组装件可以组成不同方案的框架结构和抽屉单元。
1.3.5 安全性：大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
136技术性能高：主要参数达到当代国际水平。
137压缩场所：三化程度高，可大大压缩储存和运输预制件的场所。
138装配方便：不需要特殊复杂工具。
MNS型低压开关柜技术规范总则低压抽屉式开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。

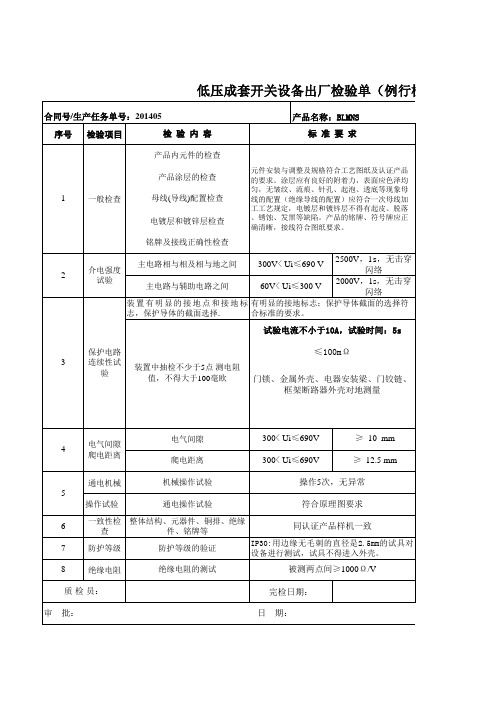

其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
1、使用条件MNS低压抽出式开关柜的工作条件如下：◆位置：户内◆海拔高度：2000米以下◆周围空气湿度：下限-10℃，24小时最大温差+35℃◆最高空气湿度：+40℃◆室内相对湿度：日平均不大于95%（25℃时）月平均不大于91%（25℃时）◆饱和蒸汽压：日平均不大于22mbar月平均不大于18mbar◆地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10g◆电力供应：电压为380V/220V，-15%～+10%，TN-S制，频率为50Hz±2%◆腐蚀性：近海500米，有轻度盐雾2、技术标准MNS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。
另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439,德国标准VDE0660。
3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流380V 660V—额定频率50Hz母线额定工作电流水平母线（主母线）：1600A、2500A、3150A、4000A、5000A垂直母线（支母线）：1000A、2000A—额定短时耐受电流（1s）水平母线（主母线）：50KA、80KA垂直母线（支母线）：50KA保护导体（接地主主母线）：30KA、48KA中性母线（中性主母线）30KA、48KA—额定峰值耐受电流水平母线（主母线）：105KA、176KA垂直母线（支母线）：105KA4、选用元件4.1 一次主元件对于本次投标的工程，空气断路器、接触器、热继电器按照设计图纸的要求选型，按照或超过招标文件及图纸的要求进行配置，详见“分项报价清单表”。
MNS 型低压抽出式开关柜适用范围：MNS适用于交流50〜60Hz、额定工作电压660V及以下的发供电系统，如发电、输电、配电、石油化工部门、厂矿企业、高层建筑供电等行业，作为电能分配、控制及无功补偿等，尤其是对大型电厂、石油化工等自动化程度密集，要求与计算机对话接口的场所，能满足其需要。
本产品符合IEC439-1《低压成套开关设备和控制设备》，GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》等标准。
使用条件■周围空气温度不高于+40℃,不低于一5℃, 24h内的平均温度不得高于+35℃。
超过时，根据实际情况降容运行。
■户内安装使用，使用地点的海拔高度不超过2000m。
■周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。
(例如+20℃时为90%)■安装时柜体垂直面倾斜度不超过5%。
■安装场合应无剧烈震动、冲击以及不足以使电器元件受到腐蚀。
■用户有特殊要求时，可以与制造厂协商解决。
技术参数■额定工作电压(V) 主电路380(660)辅助电路交流380、220, 24V 直流220, 110V■额定绝缘电压(V) 660(1100)■额定频率(Hz) 50(60)■水平母线额定电流(A) <5500■垂直母线额定电流(A) 80〜1200■额定峰值耐受电流(kA) 105〜250■额定短时耐受电流(kA) 50〜100■防护等级IP30、IP40主电路方案■一次回路方案见附表1。
■按结构物特征可分动力配电中心(以下简称PC)和抽出式电动机控制中心和小电流的动力配电中心(以下简称MCC)。
■一次方案的排列组合。
■功能单元隔室的总高度为72E。
■在同一台装置中,功能单元的一般排列规律是,小功能单元在上,大功能单元在下。
■8E/4抽屉为4个组成一个8E安装单元,8E/2抽屉为2个组成一个8E安装单元，或3个8E/4抽屉和1个8E/2抽屉组成一个8E安装单元。
MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所，如：●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点● MNS组合式低压开关柜系统，在世界市场上经过多年使用，证实了它的价值。
整个系统充分考虑了将来的发展空间，可避免因为技术发展而被淘汰的风险。
● MNS系统采用的柜架结构具有高度灵活性，结构一旦组装完毕就不再需要维修。
柜体内可安装不同的标准元件，以满足各种使用要求。
由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。
● MNS系统与传统产品相比，具有更多的优越性：●结构紧凑，节省柜体的体积；●柜体能背靠背排列；●配电回路布置经济；●全部选用标准元件，方便工程设计人员设计；●全系列标准化；●柜体可按工作和环境的不同要求设计出相应的防护等级；●在一个柜体中可自由安装不同型式的功能组件，如：固定式组件和抽出式组件；●设备更新改进方便；●设备运行连续性和可靠性高；●操作人员人身安全有保障。
3、技术标准MNS系统是经过型式试验的组合式低压开关柜，它符合： GB7251.1等标准要求。
4、工作和环境条件a、环境温度短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。
对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。
b、环境条件正常工作时气候环境按IEC60439-1等的规定。
周围环境相对湿度在40℃时为50﹪。
开关柜户内安装地点的条件应符合相应标准的要求。
在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。
如开关柜安装在高于海拔2000米以上，设备要相应降容运行。
5、技术数据（见表一）二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。
MNS低压开关柜技术规范MNS低压开关柜技术规范0.4kV低压抽出式开关柜MNSG技术规范书技术标准MNSG型低压抽出式开关柜是由我厂从天传所引进的技术，该装置符合国情，具有较高的技术性能指标，造价相对较低，能够适应电力市场发展需要并可与国内市场现有引进产品竞争的低压抽出式开关柜。
1.MNSG型低压抽出式开关柜（以下简称装置）设计依据下列标准。
1.1.1GB7251－1997低压成套开关设备和控制设备1.1.2GB9466－1988低压成套开关设备基本试验方法1.1.3GB4942.2－1993低压电器外壳防护等级1.1.4GB3047.1－1995高度进制为20mm面板、架和框的基本尺寸系列1.1.5GB762－1996标准电流1.1.6GB/8582－2000电工、电子设备机械结构术语1.1.7GB156－1993标准电压1.1.8JB/T9661-1999低压抽出式成套开关设备1.2装置名称、型号1.2.1装置名称2.使用范围和用途装置适用于交流380V及660V系统和异步电动机的控制设备，适用于厂矿及建筑物的配电及冶金、化工、轻工生产线的电动机集中控制，还可与程序控制器和微处理器组成配电自动控制系统。
3.技术性能和特点3.1主要技术参数3.1.1额定工作电压3.1.1.1主电路：380V（660V）3.1.1.2辅助电路：交流220V380V直流110V220V3.1.2额定绝缘电压主电路额定绝缘电压为660V（800V）3.1.3额定频率：50HZ3.1.4额定电流3.1.4.1水平母线额定工作电流≤2500A3.1.4.2垂直母线额定工作电流800A3.1.5装置内母线额定短时耐受电流为15KA、30KA、50KA（1S）3.1.6装置内母线额定峰值耐受电流36KA、63KA、105KA。
3.2结构特点MNSG型低压抽出式开关柜系全组合装置，它由柜体和功能单元组成。
3.2.1框架MNSG低压抽出式开关柜框架为组合式结构,基本骨架由C型型材组装而成，柜架的全部结构件经过镀锌(或采用宝钢热镀锌板、敷铝锌板)，C型型材是以25MM为模数孔的钢板弯制而成，通过各种连接件、自攻锁紧螺钉和8.8级六角螺连接，框架结构无需专用工具即能组装各种形式的柜体，具有较高的强度和灵活性。
湖北新百特做MNS低压柜一次系统图讲解电气图一般是在AUTOCAD平台上编辑的，多以DWG的格式出现，要做一套完整的低压开关柜必须要有一次系统图、二次控制接线图和结构图，这些都要求电气工程师以所要控制的电气负载的技术要求为依据来设计定型。
MNS低压开关柜是一种控制中小功率负载的开关柜，根据电气系统的要求和电能效率的利用要求，一般要有带箱变的低压进线柜和电容补偿柜加在MNS柜前面来实现电能的有效利用。
进线柜一般有计量互感器、断路器、保护互感器和一些辅助器件，计量互感器与保护互感器的简单区别是计量互感器的精度高于保护用互感器，一般计量互感器的精度为0.2S给有功功率表配备，保护互感器的精度为0.5S，一般给漏电保护、短路保护、过压保护等配备。
智能无功补偿柜（智能是指无功补偿、断路器、接触器，热继一体式既补偿无功也有自身保护功能），一般我们常用的是电容补偿。
电容补偿又分共补电容补偿即三相一起补偿，分布电容补偿即一相一相单独补偿。
互感器选型，如果一条回路上只画一个互感器符号那么就选用Dx1，如果三个互感器符号就选用Dx4。
抽屉柜单元算法：
以断路器额定电流为参考，63A以内为1/2单元，250A以内为1个单元，400A以内为2个单元，630A以内为3个单元，MNS柜型的抽屉柜部分最多不超过9个。
