KYN28-12高压开关柜/PT柜/计量柜安装使用说明书KYN-28-12型户内交流金属铠装移开式高压开关柜※概述KYN28-12型户内交流金属铠装移开式开关设备系列，额定电压为3-12kV三相交流电、工矿企事业单位配电以及电业系统交流50Hz，单母线及单母线分段系统的成套配电装置。
用于发电厂、中小型发电机送二次变电所的受电、配送电及大型高压电动机启动等，实现控制、保护、检测之目的。
本开关柜能满足GB3906、IEC298等标准要求，并且具有防止误操作断路器、防止带负荷拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
开关柜既可配用ABB公司的VD4真空断路器，又可配用国产的VS1真空断路器，实为一种性能优越的配电装置。
※主要特点■柜体结构采用敷铝锌板经CNC机床使用多重折弯工艺加工之后栓接而成；■所有操作均在柜门关闭状态下进行；■防护等级高，可防止杂物和虫害侵入；■简单有效的“五防”闭锁，防止误操作；■可配用VS1及VD4型真空断路器；■更换断路器简单，手车互换性能好；■柜体可靠墙安装、柜前维护，减少占地面积；■电缆室空间充裕、可连接多根电缆；■断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生。
※结构说明开关柜由固定的柜体和可抽出部分，手车，两部分组成。
柜体外壳和各功能单元的隔板均敷铝锌钢板栓接而成。
开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
开关柜具有架空进出线、电缆进出线及左右联络功能，可以根据用途将各方案的开关柜排列组成能完成设计功能的配电装置。
本开关柜的安装与调试均可正面进行，可以靠墙，以节省占地面积，减少投资。
※开关柜主要技术参数※※：电流互感器的断路容量应单独考虑※※※：额定短时耐受电流为31.5KA及以下，分支母线额定电流为1250A 及以下柜宽800mm；额定短时耐受电流为40KA及以上，分支母线额定电流为1250A，以上柜宽1000mm，柜深由用户选择。
1 总则1.1本设备技术规范适用于6.3kV金属铠装中置移开式高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方法的技术要求。
动力配电箱的技术要求参照本规范执行。
1.2需方在本规范书中提出的了最低限度的技术要求,并未规定所有的技术要求和适用标准，未对一切技术细则作出规定, 也未充分引述有关标准和规范条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多少微小，都应在投标书中的以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书供双方确认后作为订货合同的技术附件, 与合同正文具有同等法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB156-1993 标准电压GB311.1-1997 高压输变电设备的绝缘配合GB1408.1-1999 固定绝缘材料工频电气强度的试验方法GB3309-1989 高压开关设备常温下的机械试验GB2900.1-1992 电工名词术语基本名词术语GB3804-1990 3~63kV交流高压负荷开关GB7351-1987 局部放电测量GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件GB14808-2001 交流高压接触器GB16926-1997 交流高压负荷开关—熔断器组合电器SD/T318-1989 高压开关柜闭锁装置技术条件DL/T402-1999 交流高压断路器订货技术条件DL/T486-2000 交流高压隔离开关和接地开关订货技术条件DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件DL/T593-1996 高压开关设备的共用订货技术导则DL/T404-1997 户内交流高压开关柜订货技术条件GB3906-1991 3～35kV交流金属封闭开关设备1.6 本设备技术规范书示尽事宜, 由需供双方协商确定。
KYN61-40.5户内交流金属铠装移开式开关设备适用范围：KYN61-40.5型户内交流金属铠装移开式开关设备（以下简称“开关设备”）其主要特点是柜内配用ZN85-40.5型新型全绝缘真空断路器及弹簧操作机构，柜体采用镀锌钢板组装而成，提高了手车与柜体的配合精度，手车推进拉出十分轻便，互换性强。
本产品用于35KV三相交流50Hz电力系统用，作为发电厂、变电所及工矿企业的配电室接受和分配电能之用，具有控制、保护和检测等功能。
本产品符合GB3906《3-35kV交流金属封闭开关设备》、GB/T11022高压开关设备和控制设备标准的共用技术要求、DL/T404交流高压开关柜订货条件、IEC60298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》标准。
型号含义：KYN61-40.5额定电压设计序号户内用移开式（手车式）金属铠装式使用条件：1、周围空气温度：-15℃-+40℃2、海拔高度：1000米及以下3、湿度条件：日平均值不大于95%，水蒸气压力日平均值不超2.2kPa；月平均值不大于90%，水蒸气压力月平均值不超1.8kPa4、地震烈度：不超过8度5、没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
主要技术参数：2.3.2 绝缘水平修正。
结构特点：本产品分为柜体、手车两大部分。
柜体为敷铝锌板弯制，用螺栓组装而成。
按功能特征可分为继电器仪表室、断路器室、电缆室和母线室四部分，各部分以接地的金属隔板分隔。
其外壳防护等级为IP3X；断路器室门打开，断路器手车处于断开/试验位置时防护等级为IP2X.本开关设备设计电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案产品采用复合绝缘。
主电路采用绝缘母线，相间及连接头配有用阻燃材料注塑而成的绝缘套，主母线为分段母线，相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
35KV变电站工程35KV 10kV高压开关柜设备技术规格书技术规格书一、总则1.1 本技术协议适用于35KV变电站35KV、10kV开关柜。
它包括采购的35KV、 10kV开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本技术要求提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果乙方没有以书面对本技术协议的条文提出异议，则意味着乙方提出的产品完全符合本技术协议的要求。
如有异议，不管是多么微小，都必须清楚地以书面形式交甲方共同协商。
1.4 中标确认后 1周内，按技术资料和交付进度及监造、检验和性能验收试验的要求，乙方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等相关标准清单给甲方，供甲方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，乙方应保证甲方不承担有关设备专利的一切责任。
乙方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。
1.6 乙方应提供高质量的设备，这些设备应是技术先进并经过两台三年以上成功运行实践证明是成熟可靠的产品。
乙方应具有5年以上设计、制造同类设备的历史并有3年以上良好的运行经验，在安装调试运行中未发现重大的设备质量问题或已有有效的改进措施。
1.7 乙方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
乙方应提供所使用的标准。
本技术规范书所使用的标准如与乙方所执行的标准发生矛盾时，按较高标准执行。
1.8 在签定合同之后，需方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.9 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1、概述1.1本技术描述中的所有的技术内容，技术参数，采用的标准及所选用的设备和材料符合招标书的要求。
1.2本技术描述根据本公司多年的制造经验和本公司的先进技术作出。
2、基本依据2.1所有设备的制造、测试和安装均采用中国国家标准，同时满足相应的IEC标准，主要标准号如下：GB11022 《高压开关设备通用技术条件》GB3906 《3~35KV交流金属封闭开关设备》IEC298 《额定电压1KV以上52KV及以下的交流金属封闭开关设备和控制设备》IEC694 《高压开关设备和控制设备标准的共用条款》IEC60056 《高压交流断路器》GB1985-89 《交流高压隔离开关和接地开关》IEC60529 《外壳防护等级国际防护等级代码》GB763-90 《交流高压电器在长期工作时的发热》B311.1-1997 《高压输电设备的绝缘配合》GB/T16927-1997《高压试验技术》DL/T1620-1997 《交流电气装置的过电压保护和绝缘配合》GB1408-89 《固体绝缘材料工频电气强度的试验方法》GB2706-89 《交流高压电器动热稳定试验方法》GB3309-89 《高压开关设备常温下的机械试验方法》GB/7534-87 《局部放电测量》DL/T404-1997 《户内交流高压开关柜订货技术条件》《电力设备交接和预防性试验规程》2000版3、高压开关柜技术参数3.1环境条件3.1.1周围环境温度上限+40℃下限-10℃3.1.2海拔不超过1000m3.1.3环境温度：月平均相对湿度不大于90%日平均相对湿度不大于95%3.1.4地震烈度及加速度不大于8度3.1.5适用于Ⅲ级污秽场所4、系统参数4.1系统标称电压：35KV4.3额定频率：50HZ4.4系统接地方式：不接地5、技术参数5.1断路器技术参数5.1.1开关柜采用ZN85-40.5断路器，断路器配宝光陶瓷真空灭弧室。
5.1.2 ZN85-40.5断路器技术参数：5.2 开关柜的技术参数5.2.1开关柜为KYN61—40.5金属铠装移开式封闭开关柜。
高压柜KYN28技术说明<一>总则：本技术文件的适用范围仅限10KV高压开关柜。
本技术条件是根据10K V高压开关的技术条件及技术图纸而制定，它包括投标设备的技术要求、功能及配置、设备的质量标准、检测标准、测量手段及供货范围等。
我方保证提供符合本技术协议和国家标准的优质产品。
我们提供的产品一定满足技术条件的要求，柜内电气设备满足各自的现行技术标准。
如果我方没有以书面形式对本条件书提出异议，则提供的产品完全满足本技术书要求。
<二> 设备制造遵守的标准：l GB3906《3-35KV交流金属封闭开关设备》l GB11022《高压开关设备通用技术条件》l DL404《户内交流高压开关柜定货技术条件》l GB1984《交流高压断路器》l GB311《交流输变电设备的绝缘配合》l DL593《高压开关设备的公用定货技术条件》l IEC298《1KV以上52KV以下交流金属封闭开关设备和控制设备》l SD/T318《高压开关柜闭锁装置技术条件》l GB1207《电压互感器》l GB1208《电流互感器》l GB191《包装储运标志》<三>设备运行的环境条件：1．安装地点：户内2．海拔高度：1000米3．环境温度：最高温度：+45℃最低温度：-15℃最高日温差：+25℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%4．地震烈度：不超过8级5．污秽等级：周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6．无经常性的剧烈运动场所。
<四>设备技术性能指标1.名称：铠装移开式交流金属封闭开关设备2.型号：KYN28A3. 高压开关柜技术参数额定电压：10KV最高工作电压：12KV额定电流：1250A频率：50HZ绝缘水平：工频耐压：23KV-1min极间,冲击耐压：70KV极间,额定开断电流:31.5KA额定短路关合电流:80KA额定动稳定电流:80KA额定热稳电流:31.5KA热稳定持续时间:4S防护等级:IP4X柜体颜色:Z32计算机灰机械操作寿命:≥1万次额定操作顺序:分→0.3s→合分→180s→合分4.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
KYN28A-12高压开关柜技术规范书一、概述：1、本规范书适用于东营斯恩威水务有限公司污水处理厂一期项目10KV高压开关柜。
本规范书阐述了对设备设计、制造、检验、供货及运输保护的最低要求。
2、本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高的标准执行。
3、本设备技术规范书经需方、供方确认后作为订货合同的技术附件，与正文合同具有同等的法律效力。
4、乙方应对开关柜的设计、材料采购、设备制造、电气元件组装，图纸、资料的提供以及与各分包商间的联络、协调、检查和在不同场所进行的试验负有全部责任。
5、本设备技术规范书未尽事宜，由买卖双方协商确定。
二、使用条件：1、环境条件①海拔高度：小于1000m最大相对湿度：95%最高环境温度：+40℃最低环境温度：-25℃②本设备安装于室内，Ш级防污，③进线柜采用电缆进线、出线柜采用电缆出线。
④地震：地震烈度为8度⑤系统接地方式：不接地2、系统条件：①额定电压：10kv②最高工作电压：12kv③系统周波：50HZ④断路器开断电流：31.5KA、25KA(详见一次系统图)⑤母线系统：单母线开关分段⑥断路器操作机构：弹簧操作机构（能手动和电动储能），直流220V⑦开关、机构等机械寿命：10000次以上⑧分、合闸电源：DC220V三、电气及结构要求：1、名称、型号及额定参数：①名称：金属铠装抽出式开关柜型号：KYN28A-12(Z)②颜色：浅驼色（Z44）③断路器型号：施耐德宝光品牌非固封户内型手车式真空断路器。
④额定电流：进线柜、分段柜为1600A,出线柜为1250A。
⑤绝缘水平：对地、相间42kv⑥热稳定电流31.5KA,4S⑦额定关合电流：80KA⑧动稳定电流：80KA⑨柜内所配电流互感器应满足上述开关柜的动、热稳定值2、（1）开关柜具有五防功能，断路器就地与远防跳回路分开，操作机构防跳跃性能解除，操作机构内所有元器件均有明显标识。
（2）线路带电时不能合线路侧接地刀，开关柜应具备此项闭锁功能，闭锁接点由带电显示器引出。
高压开关柜技术规范书1. 适用范围本规范书适用于额定电压12kV及以上的高压开关柜，包括配电开关柜、控制开关柜、计量开关柜和联合装置开关柜等。
2. 设计要求2.1 结构设计应符合相关标准和规范，满足机械强度、热稳定性和防护等要求。
2.2 开关柜内部布置应合理，便于维护和维修。
2.3 绝缘设计应符合电气要求，确保绝缘水平和耐电弧能力。
2.4 引入防护装置和报警装置，以确保开关柜的安全操作和运行。
2.5 开关柜的接地设计应符合电气规范，确保接地系统的可靠性。
3. 生产要求3.1 材料应符合国家标准，严格执行质量管理体系。
3.2 生产工艺应符合相关标准，确保开关柜的工艺质量和外观质量。
3.3 制造过程应有严格的检验和测试程序，确保开关柜的性能和功能。
3.4 生产厂家应提供完整的技术资料和使用说明书，以便用户正确、安全地使用设备。
4. 验收要求4.1 验收前应进行全面的检查和测试，确保开关柜的各项性能符合要求。
4.2 验收包括外观检查、绝缘测试、功能测试和安全标志的确认等。
4.3 认真填写验收记录，并及时交付用户，确保用户了解开关柜的性能和使用方法。
5. 运行维护5.1 用户应按照操作手册和维护手册的要求，正确操作和维护开关柜。
5.2 定期检查和维护开关柜，确保设备的安全运行。
5.3 发现开关柜存在故障或异常情况时，应及时处理并报修，确保设备的可靠性和稳定性。
本技术规范书起草遵循国家标准和相关规范，旨在提高高压开关柜的设计、生产和验收水平，确保设备的安全、可靠和稳定运行，维护用户和设备的安全和利益。
6. 安全管理6.1 开关柜的使用和维护人员应具备相关的操作资格和技术培训，确保他们能正确操作和维护设备。
6.2 在使用过程中，应加强对设备的安全管理，严格执行相关操作规程和安全操作规定，保障人员的人身安全和设备的完好。
6.3 加强设备的安全防护和警示标识，确保人员对设备的危险区域和危险操作有充分的认识和防范。
KYN28A-12型10kV高压柜说明书一、概述二、产品特点开关柜的外壳采用优质薄钢板经数控机床加工成型，具有精度高，重量轻，机械强度高，外形美观等优点，柜体采用组装式结构，用铆钉联接而成，加工生产周期短，零部件通用性强，占地面积小，便于组织生产。
产品外壳具有IP4X级的防护等级。
手车骨架采用薄钢板经数控机床加工后组装而成。
手车与柜体配合精确、移动灵活，机械联锁安全、可靠。
根据不同用途手车分为断路器手车、电压互感器手车、计量手车、隔离手车。
各类手车按模数，积木式变化，同规格手车可以自由互换。
手车在柜体内有分离/试验位置和工作位置，每一位置都有定位装置，以保证联锁可靠。
使用时必须按照联锁防误操作程序进行操作。
主开关可配置ABB公司生产的VD4型真空断路器，C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1,VH1,VK,ZN28），以取代国外同类产品。
无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命，高参数，少维护，体积小的独特优点。
开关柜采用中置式结构，因而电缆室空间较大，隔室内可安装电流互感器、接地开关、避雷器等元件。
电缆室内每相可并接1～3根单芯电缆。
必要时每相可并接6根单芯电缆。
电缆隔室底部配制开缝的可卸式封板。
继电器仪表室内可安装继电保护元件、仪表、带电显示装置以及其他二次设备。
控制线敷设在线槽内。
其左侧线槽是为控制小线的引出预留的。
控制线穿越高压室时有金属线槽隔离。
开关设备的二次线与断路器手车的二次线的连接是通过手动二次插接件来实现的。
二次插头通过尼龙波纹管与断路器手车相连，二次插座装设在开关柜手车室的右上方。
断路器手车只有在分离/试验位置时，才能插上和拔出二次插头；断路器手车处于工作位置时，二次插头被锁定，不能拔出。
当加有失电闭锁线圈时，断路器手车的合闸机构被电磁铁锁定，断路器手车在二次插头未通电之前，仅能进行手动分闸，而不能进行手动合闸。

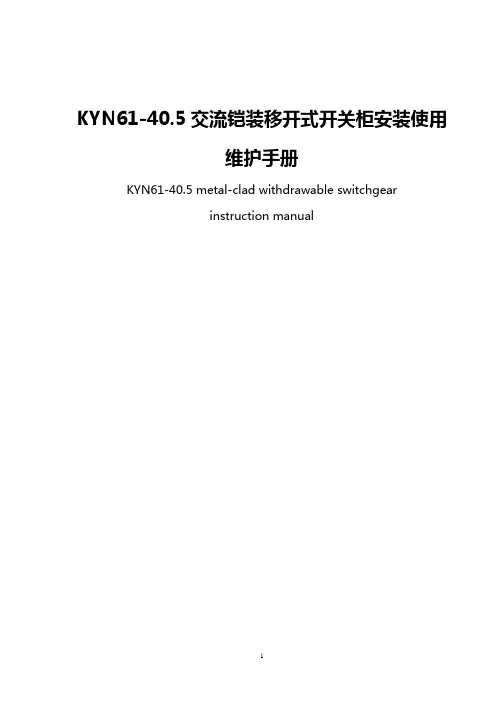

KYN61-40.5交流铠装移开式开关柜安装使用维护手册KYN61-40.5 metal-clad withdrawable switchgearinstruction manual江苏长江电器股份有限公司JIANGSU CHANGJIANG ELECTRIC CO., LTD.目录1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.4 概述概要标准和规范使用环境条件技术参数电气参数外型尺寸和重量结构和柜体固定点基本结构外壳和分隔手车室联锁/防止误操作运输及存放运输条件包装运输交货和中途存储页码4444445677771919202020目录77.17.27.37.3.17.3.27.3.37.47.4.17.4.2维护目的一般要求检查与维护检查维护检修测试测试断路器抽出式单元测试联锁功能页码282828292929303030305 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 现场安装现场要求安装基础形式结构参数柜体装配接地安装后的检查操作投入使用准备工作启动操作开关配VD4断路器的可移开单元断路器接地开关212121222324242525262727272828*本材料所提供的信息仅供参考，如有更改，恕不另行通知版权所有。
禁止将本说明书的相关资料提供给第三者。
数据和图解未经许可不得更改。
江苏长江电器股份有限公司Contents1 1.1 1.2 1.32 2.1 2.23 3.1 3.2 3.3 3.44 4.1 4.2 4.3 4.45 5.1 5.2 5.2.1 5.3 5.4 5.56 6.1 6.1.1 6.1.2 6.2 6.2.1 6.2.2 6.2.3 SummaryGeneralStandards and specificationsService conditionsTechnical dataElectrical dataOutline dimension and weightPowerbloc KYN61-40.5 structureBasic structureEnclosure and partitionsCircuit-breaker CompartmentsInterlock/protectionagainst mis-operationTransport and storageCondition on deliverPackagingTransportDelivery and intermediate storageAssemmbly of the switchgear at siteGeneral requirements at siteFoundation frameStructrual dataAssembly of the switchgear panelsEarthing the switchgearConcluding installation workOperation of the switchgearCommissioningPreparatory workStart-upSwitching operationsWithdrawable circuit-breaker partCircuit-breakerEarthing switchPage4444445677771919202020212121222324242525262727272828Contents77.17.27.37.3.17.3.27.3.37.47.4.17.4.2MaintenanceAimGeneral requiresInspection and servicingInspectionServicingRepairTestTests on withdrawable Parts withcircuit-breakersTesting of interlock conditions*The data and illustrations arewithout engagement .Subject to change without notice.Page28282829292930303030We reserve all rights to this publication. Misuse, particularly including duplication and making available of this manual or-extracts-to third parties is prohibited. The information supplied is without liability. Subject to alternation.JIANGSU CHANGJIANG ELECTRIC CO.,LTD.1 概述Summary1.1 概要General●KYN61-40.5是一种高品质的并已通过型式试验认证的空气绝缘开关柜（以下简称开关柜）。
KYN28-12高压开关柜技术说明1概述1.1KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户内成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
1.2开关柜内配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
2环境条件KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：3参照国际相关标准4技术参数电流互感器电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。
电流互感器包括具有相关性能和精度等级并适合安装要求的一个线束铁芯或带一个或多个铁芯的套管棒。
符合 IEC 60044-1标准。
尺寸符合 DIN 42600 窄型标准。
电流互感器通常安装在负荷侧来测量相电流。
电压互感器电流互感器用环氧树脂浇注而成，通常用于向测量和保护装置传递信息。
可固定安装或安装在互感器小车上。
符合 IEC 60044-2。
尺寸符合 DIN 42600 窄型标准。
电压互感器采用单极电压互感器，具有适合相连设备功能要求的性能和精度等级。
5开关柜的设计报告5.1柜体5.1.1KYN28-12型开关柜为金属铠装移开式。
5.1.2柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。
5.1.3柜体无任何焊接点，柜体由螺栓连接组成，为全组装结构。
5.1.4柜体的安装维护可在正面进行，也可在背面进行，开关柜不仅可安装成面对面或背对背双排排列，而且可根据具体项目要求靠墙安装，节省占地面积。
5.1.5整个柜体由接地的金属隔板分隔成四个功能小室，即：母线室、继电器室、断路器手车室和电缆室，各功能单元设有独立的压力释放通道和释放门。
5.1.6断路器手车室内安装有特定的导轨，可轻巧地推进或抽出断路器手车。
5.1.7手车室内设计有带自动锁扣和开启的电气型金属帘板，可满足手车断路器与母排侧和电缆侧之间同时自动隔离的要求。
5.1.8手车室内有隔离位置、试验位置及工作位置，每一位置均设有定位装置。
5.1.9各功能单元均装有门，门上装有锁和铰链。
5.1.10加工和装配后的柜体整齐、牢固而美观。
5.1.11柜体电缆或母线采用“下进下出”的接线方式。
5.1.12开关柜外壳封闭后可达到防护等级IP4X。
5.2表面处理5.2.1钢构件与钢封板采用优质板材，表面喷涂抗电弧烧蚀漆层。
门和封板采用环氧树脂粉末喷涂，采取上述处理方法和材料使开关柜外壳具备很强的防腐蚀能力。
5.3手车断路器5.3.1手车根据用途可分为断路器手车、电压互感器手车、隔离手车、计量手车等等。
相同规格的手车可互换，手车在柜内采用丝杆推进机构移动。
5.3.2断路器为真空型，断路器手车中置式，设计符合IEC56要求。
5.3.3型式和额定容量值相同的断路器完全可互换使用，断路器手车与开关柜配合有防误操作机械装置。
当断路器闭合时，手车不能推进或拉出，只有当手车在工作或试验位置时，断路器才能合闸。
5.3.4动触头为梅花触指，表面镀银，动静触头接触良好，主回路接触电阻小，温升低。
5.3.5操作机构为电机储能弹簧操作机构。
5.3.6断路器工作次数可从面板上计数器显示。
5.3.7断路器安装有显示器和控制器，各项具体如下:·开断及闭合状态的机械显示(红，绿翻牌)；·储能电动机储能显示；·手动弹簧释放；·手动弹簧储能；·就地分、合闸；·远方分、合闸；·手动合闸手柄；·备用辅助触点。
5.3.8手车可在开关柜门关闭时操作，通过视察窗可看到手车所处的位置及断路器分、合指示和储能释能状况的指示。
通过后门视察窗可观察电缆室内情况。
5.4电缆室部分5.4.1电缆室内有充裕的空间，可安装电流互感器、接地开关、避雷器。
施工人员能从正面或者后面进入开关柜安装电缆，配有电缆夹紧装置等，电缆连接导体可同时并接1～6根单芯电缆，电缆头距地平面≥700mm，安装后满足电气安全距离对地≥125mm，电缆室底部配备了开缝可卸的封板与电缆沟隔离，确保现场施工的方便。
5.4.2此外，可在手车室和电缆室内安装加热器防止凝露的产生。
5.5母线室部分5.5.1相邻柜体母线室之间采用金属隔板和绝缘套管隔离，能有效防止事故蔓延，主母线穿越套管，且通过套管固定、支撑；分支母线通过螺栓连接于主母线和静触头盒，母线搭接处以绝缘罩覆盖。
主母线及分母线采用绝缘母线。
开关柜的下联络母线一般都可以做到向左或向右联络，或同时左右联络。
5.6继电器室5.6.1继电器室可安装各类继电器、仪表、信号指示灯(断路器分合闸状态)、操作开关等元器件，在继电器室侧板上留有小母线穿越孔以便施工。
室内可配置先进的继保装置，可实现电力系统综合自动化。
5.6.2继电器室顶端设有小母线室，可按要求敷设控制小母线。
5.6.3继电器室面板装有检测一次回路运行的带电显示装置，为三相手动监视式。
显示器指示灯亮，则表示母线或馈线侧带电，同时也能作为相序检测。
5.6.4另外，继电器室面板装有手车位置指示器、断路器状态指示器及接地开关状态指示器。
5.6.5母排5.6.5.1设计符合IEC694标准，柜内所有主母排为铜材（纯度99.9%），外加套管加强绝缘措施，符合高压开关柜的操作额定电压、电流值，并能承受在短路电流条件下力的冲击。
5.6.5.2母排材料选择时按IEC431标准；5.6.5.3母排出厂前已预先钻孔；5.6.5.4母排安装方便，灵活且十分牢固。
5.6.5.5母排的相色、排列顺序符合IEC298标准；5.6.5.6开关柜接地母排规格为 5×40平方毫米，出厂前预先钻孔。
能承受柜体3S额定短路电流而不超过规定温度。
5.6.5.7合闸、控制、信号小母线布置在每台高压开关柜上部独立的小室内，且以母联柜为界，小母线能分段贯通。
5.6.6辅助导线5.6.6.1导线截面规格：电流回路为≥2.5平方毫米；控制回路为≥1.5平方毫米。
5.6.6.2材料：多股铜芯塑料导线；二次回路电线承受工频耐压（1min，有效值）：2000V；5.6.6.3连接方式：端子排固定；5.6.6.4端子排数量满足线路要求，预留足够备用，备有连接片。
5.6.6.5端子排组与继电器同位于继电器室，便于接线。
6安全与维护开关柜在设计中采取措施，保证运行人员和设备自身安全，并使用户维护方便。
6.1安全操作6.1.1为了保证开关柜和手车正确操作的程序性，开关柜设置有可靠的机械、电气联锁机构，符合“五防”功能的要求。
6.1.2另外，手车在工作位置，二次插头被锁定不能拔除。
所有开关柜均采用铜质的接地排并联成一体。
6.1.3断路器可以与手车分离，开断时母排和馈电回路之间保证隔离。
为了防止操作人员接近带电的固定触头，固设置了安全防护板，该防护板能掩盖母排及馈电侧的三相固定触点，锁扣装置将防护板闭锁。
由于用金属隔板将手车封闭，即使断路器室门打开，其间隙仍可达到IP2X的防护等级。
试验、运行操作均只能在闭门时进行。
6.2运行人员的安全6.2.1KYN28-12型开关柜面板关闭时也能进行所有设备的操作。
6.2.2开关柜柜体及所有金属隔板接地，柜内设置接地导体，接地连续性好。
6.2.3外壳的防护等级达IP4X，可有效防止人体和外界固体接近带电部分和触及运动部分，保护人身安全和设备可靠运行。
6.2.4压力释放通道和压力释放门，可避免高压气体危及人身安全和防止事故扩大。
6.3维护如下特征使用户对设备少维护：·灭弧室为陶瓷外壳；·电弧电量低，动、静触头磨损度小；·弹簧操作机构仅需少量维护；·采用标准元器件，而且备有现货，满足用户需要。
7适中国电力标准的要求在IEC标准基础上，本产品采取其它措施进一步满足电力部门的标准:·柜内带电部分相对相、相对地的空气间隙均不小于125mm；如达不到采取了措施复合绝缘，用隔板隔离，其隔板具有优质的防潮耐电弧阻燃性能·复合绝缘空气距离不小于30mm；·绝缘子爬电距离大于230mm；·二次回路的带电体间或带电体与金属骨架间的电气间隙不小于4mm，爬电距不小于6mm(包括元件本身内部的距离)；·1min工频耐压42kV，雷电冲击耐压75kV；8开关柜外形尺寸该开关柜主母线采用矩形母线，且为分断形式，在安装时必须遵照一定的步聚：一个柜一个柜的进行安装，将母线段与对应的小母线接在一起，栓接时应插入合适的垫块，用螺栓拧紧。
用清洁干燥的软布擦拭母线，检查绝缘管有否损伤，在连接部位涂上导电膏或中性凡士林。
