变压器种类作用附图片

变压器分类和主要用途变压器是用于电力输配系统的电气设备。

它具有高电压、低损耗的特点；广泛应用于工矿企业配电系统及农村用电照明等低压电器中作降压使用，还可作为电动机起动或调速用电源。

变压器的种类繁多，按用途可分为升压（电）变压器和降容（电）变压器两大类：1、升压变压器：主要用作各种电机设备的启动与运行控制之用。

其容量一般较大且能频繁操作。

如大型汽轮机的转子绕组通常采用自耦减压式磁极互感器来产生高压直流电流供主发电机励磁时做正反转的过载能力试验，这种装置称为升压开关型变压器，又称之为空冷。

2、降阻（电）变压器（即俗称的调相变压器）：主要用于改善交流供电网络的功率因数和提高线路输送电能的质量。

由于它的体积小而重量轻，便于安装和维护，所以应用广泛；此外在需要改变三相负荷不平衡的情况下也可用来调节频率。

目前国内外大量生产的都是这类调频调功用的变压器。

根据所用材料不同又可将此类变压器分为铁芯线圈式和铝壳油浸式的两类：（1）铁芯线圈的类有干式变压器、油浴变压器、自藕变压器和气体绝缘金属外壳式变压器等类型。

其中前三种均属于分接开关型的产品。

（2）干式油箱内装设密封油室的变压器称之谓油浸式变压器：它是将原硅钢片叠成的铁心置于充以一定量油的瓷质箱体内制成的一种小型特种变压器。

其主要优点是结构简单、轻便耐用、使用维护方便等优点.但效率较低、温升较高。

（3）用环氧树脂浇铸的铁芯线圈式调温变压器为新型节能型变压器之一。

该产品的最大特点是在额定负载下可保持较低的温度值而不影响性能指标。

4、特殊功能专用变压器：主要有整流滤波变压器、高频变压器、防雷击变压器以及电子仪器仪表专用的稳压电路元件等等。

5、其他类型的各类变压器：包括非晶合金变压器、非包封晶体管复合管变压器、磁屏蔽变压器、无刷同步感应加热变压器及无触点继电器控制的电磁制动器等。

这些变压器大多适用于某些特殊的场合。

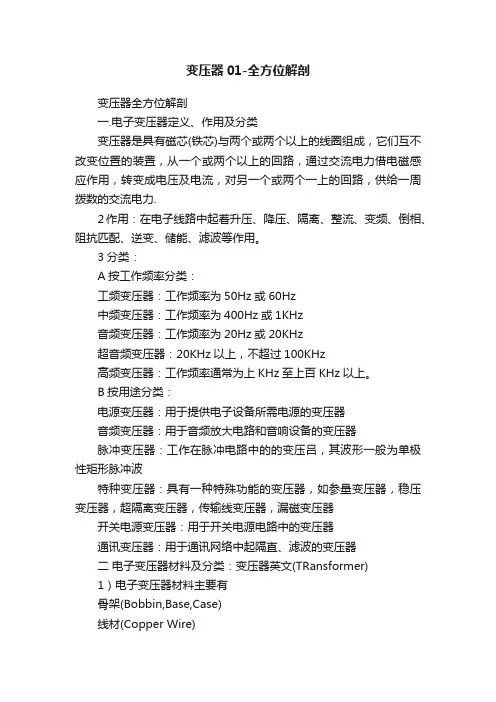

变压器01-全方位解剖变压器全方位解剖一.电子变压器定义、作用及分类变压器是具有磁芯(铁芯)与两个或两个以上的线圈组成，它们互不改变位置的装置，从一个或两个以上的回路，通过交流电力借电磁感应作用，转变成电压及电流，对另一个或两个一上的回路，供给一周拨数的交流电力.2作用：在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。

3分类：A按工作频率分类：工频变压器：工作频率为50Hz或60Hz中频变压器：工作频率为400Hz或1KHz音频变压器：工作频率为20Hz或20KHz超音频变压器：20KHz以上，不超过100KHz高频变压器：工作频率通常为上KHz至上百KHz以上。

B按用途分类：电源变压器：用于提供电子设备所需电源的变压器音频变压器：用于音频放大电路和音响设备的变压器脉冲变压器：工作在脉冲电路中的的变压吕，其波形一般为单极性矩形脉冲波特种变压器：具有一种特殊功能的变压器，如参量变压器，稳压变压器，超隔离变压器，传输线变压器，漏磁变压器开关电源变压器：用于开关电源电路中的变压器通讯变压器：用于通讯网络中起隔直、滤波的变压器二电子变压器材料及分类：变压器英文(TRansformer)1）电子变压器材料主要有骨架(Bobbin,Base,Case)线材(Copper Wire)磁芯(Ferrite Core,SI-Steel Lamination)铜箔(Copper Foil)绝缘胶带(Tape)安全胶带，也称档墙(Margin Tape)套管(Tube)化学材料：焊锡(Solder Bar)，绝缘油(Varnish)，胶类(Epoxy,Glue)，稀释剂(T hinner)，助焊剂(Scaling Powder)，油墨(Ink)1、磁芯：磁芯主要几大类：1.钢片类Lamination(SI-STEEL,PERMALLOY);2.软磁铁氧体类(FERRITE CORE);3.铁粉芯(Iron Powder);4.铁硅铝(Kool,Mu或Sendust);5.高导磁粉芯(High Flux);6铁镍钼磁粉芯(Mpp Core);7.非晶态(Amorphous)。

变压器的常见种类、作用、电路图形符号
常见变压器的实物及特性说明
电源变压器
音频变压器
高频变压器
中频变压器
脉冲变压器
输入图片描述
恒压变压器
隔离变压器
变压器的电路符号
变压器有一个基本的电路符号，见下图所示变压器有两组绕组，1~2为一次绕组。

3~4为二次绕组。

电路符号中的垂直实线表示这一变压器有铁芯。

各种变压器的结构不同，所以他们的电路符号也有所不同。

在电路中变压器用字母B或T表示。

下图所示是几种变压器电路符号说明
重点说明
1）变压器的电路符号与电感器的电路符号有着本质区别，电感器只是一组线圈，变压器有两组以上线圈（绕组）。

2）变压器电路符号没有一个统一的具体形式，变化较多。

3）从电路符号上可以看出变压器的各绕组结构情况，对分析变压器电路及检测变压器都非常有益。

4）自耦变压器电路符号与电感器电路符号类似，但是前者必有一个抽头，而后者没有抽头，要注意这一区别。

下图所示是一种电源变压器电路。

T1为变压器。

变压器工作原理结构图（用途-分类-性能参数）变压器用途是变换交流电压、电流和阻抗的器件。

变压器的原理是当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器的结构是由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

一、变压器的制作原理：在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。

变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

二、变压器的分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

三、电源变压器的特性参数工作频率：变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

电压比：指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

空载电流：变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。

空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。

对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

空载损耗：指变压器次级开路时，在初级测得功率损耗。

主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

几种特殊用途的变压器下面简洁介绍几种特别用途的变压器(1) 自耦变压器图1 自偶变压器图1所示的是一种自耦变压器，其结构特点是二次绕组是一次绕组的一部分。

至于一次、二次绕组电压之比和电流之比也是试验室中常用的调压器就是一种可转变二次绕组匝数的自耦变压器，其形状和电路如图2所示。

图2 调压器的形状和电路（2）电流互感器电流互感器就是依据变压器的原理制成的。

它主要是用来扩大测量沟通电流的量程。

由于要测量沟通电路的大电流时(如测量容量较大的电动机、工频炉、焊机等的电流时)，通常电流表的量程是不够的。

此外，使用电流互感器也是为了使测量仪表与高压电路隔开，以保证人身与设备的平安。

电流互感器的接线图及其符号如图3所示。

一次绕组的匝数很少(只有一匝或几匝)，它串联在被测电路中。

二次绕组的匝数比较多，它与电流表或其他仪表及继电器的电流线圈相连接。

图3 电流互感器的接线图及其符号依据变压器原理，可认为或(1)式中Ki是电流互感器的变化系数。

由式（1）可见，利用电流互感器可将大电流变换为小电流。

电流表的读数I2乘上变化系数Ki即为被测的大电流I1(在电流表的刻度上可直接标出被测电流值)。

通常电流互感器二次绕组的额定电流都规定为5A或1A。

图4 测流钳测流钳是电流互感器的一种变形。

它的铁心犹如一钳，用弹簧压紧。

测量时将钳压开而引入被测导线。

这时该导线就是一次绕组，二次绕组在铁心上并与电流表接通。

利用测流钳可以随时随地测量线路中的电流，不必像一般电流互感器那样必需固定在一处或者在测量时要断开电路而将一次绕组串接进去。

测流钳的原理图如图4所示。

在使用电流互感器时，二次绕组电路是不允许断开的。

这点和一般变压器不一样。

由于它的一次绕组是与负载串联的，其中电流I1的大小是打算于负载的大小，不是打算于二次绕组电流I2。

所以当二次绕组电路断开时(譬如在拆下仪表时未将二次绕组短接)，二次绕组的电流和磁通势马上消逝，但是一次绕组的电流I1未变。

变压器分类变压器是用于将电力从一个电压水平调整到另一个电压水平的装置，是电力系统中非常重要的部分。

变压器可以根据结构、特性和应用分为几类，它们是：分体变压器、定子变压器、变比变压器、变报变压器、平衡变压器、油浸变压器、调压变压器、变频变压器和其他特殊变压器。

这些变压器分别有不同的应用场合，需要做出不同的选择。

分体变压器是一种结构简单的变压器，通常由一组主变压器和一组副变压器组成，它们可以分别完成对不同电压的电力调整。

这种变压器在电力系统中起到转换电压的作用，它们通常应用在低压分配系统中，可以将高压电能转换为低压电能，如：家用、工业和商用电力分配系统中，用于调整高压电压到低压电压。

定子变压器由一个定子和一个变频器组成，是一种频率调节装置，可以实现频率和波形的调节。

它们可以将电压和频率的变化转换为低频率的电压脉动。

定子变压器通常用于家用电器，如电视机、洗衣机和电冰箱，也可以用于工业用途，如工业电机、电源和电力系统。

变比变压器是一种变压器，用于将一定电压调节到另一定电压，用来控制电力输送系统中电流的大小，这种变压器通常应用在发电厂和电力网络中，它们可以将高电压调节到低电压，以便向下游用户输送电力，也可以将低电压调节到高电压，以便将发电厂的电力输送到上游的下游用户中。

变报变压器是一种从变压器的母线到变压器的自身转换的装置，它们可以用来实现电力中电压调整，它们通常用于双向调整，可以是从低电压到高电压，也可以从高电压到低电压，它们可以在电力系统中实现自动电压调整。

平衡变压器是一种多段的变压器，每一段的电流有大小的偏差，以达到平衡的效果。

这种变压器主要用于调节电力系统中的电流，以保证机组的发电量的稳定性，这种变压器通常用于大型的发电厂和电力系统中。

油浸变压器是一种特殊的变压器，它们的结构特殊，由定子、调压器、变报器和油箱组成，电报变压器将不同的电压调整到油箱中，然后油箱内的绝缘油将这些电压分别调整到不同的级别，最终实现不同的电压转换。

变压器的主要用途及分类
变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

变压器的主要功能有电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

变压器按用途可以分为以下几类：
1. 配电变压器：用于分配电力。

2. 电力变压器：用于高压输电系统，将电压升高以便长距离传输，或者在用电区域降低电压。

3. 全密封变压器：一种封闭式的变压器，适用于需要防水或防尘的场合。

4. 组合式变压器：将变压器与其他电气设备组合在一起，如组合式变电站。

5. 干式变压器：一种没有液体冷却介质的变压器，常用于室内或需要低维护的场合。

6. 油浸式变压器：一种油冷却的变压器，常用于户外或需要较高功率输出的场合。

7. 单相变压器：只适用于单相电源。

8. 电炉变压器：用于供电给电炉，如冶炼厂或玻璃厂。

9. 整流变压器：用于整流电路，提供直流电源。

10. 电抗器：用于限制电流的突变，通常与滤波电路一起使用。

11. 抗干扰变压器：用于减少电磁干扰。

12. 防雷变压器：用于保护设备免受雷电过电压的影响。

13. 箱式变电器试验变压器：一种用于测试和校准变压器的设备。

14. 转角变压器：一种特殊的变压器，用于改变相位角。

15. 大电流变压器：用于供应大电流的场合。

16. 励磁变压器：用于供应励磁电流给发电机或其他电磁设备的变压器。

变压器是输配电的基础设备，广泛应用于工业、农业、交通、城市社区等领域。

我国在网运行的变压器约1700万台，总容量约110亿千伏安。

常用电源变压器图解
一、EI型变压器：
EI型（包括山字形）就是较常见的变压器铁芯。

绕制工艺简单、效率较低，成本低（主要是设备便宜）。

常见的国标EI硅钢片规格表见下图:
二、针式EI型变压器
广泛应用于PCB板,可提供环氧树脂整体灌封，结构紧奏、抗电强度高，防震、
防潮、防尘，能适应各种苛严的工作环境。

三、环形变压器
采用环形铁芯，同规格变压器漏路最短，漏磁小，体积小，效率高，节能环保，外形尺寸不受骨架限制，可任意调整，应用领域广泛。

又称“环牛”，瞬间电流大，反应速度快。

是高级音响变压器的首选。

四、R型变压器
R型变压器其铁芯系采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形，而且截面呈圆形，不用切割即可绕制。

因此，由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高；并且由于线圈是圆柱形，每圈的铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好；另外，初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制，从而抗电强度高，阻燃性好。

五、全灌封变压器
体积小、效率高、外形美观、防潮、防霉安全可靠。

全面认识变压器（图文详解）一、变压器的种类和功能特点变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。

图1-1 变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。

变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。

1单相变压器的功能特点图1-2 单相变压器的结构特点单相变压器是一种初级绕组为单相绕组的变压器。

如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。

次级绕组的输出电压与线圈的匝数成正比。

单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。

单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

图1-3 单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。

此外在很多电子电气设备中，它也可作为电源变压器使用。

图1-4 单相变压器的应用实例2三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。

三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。

图1-5 三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。

图1-6 三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。
