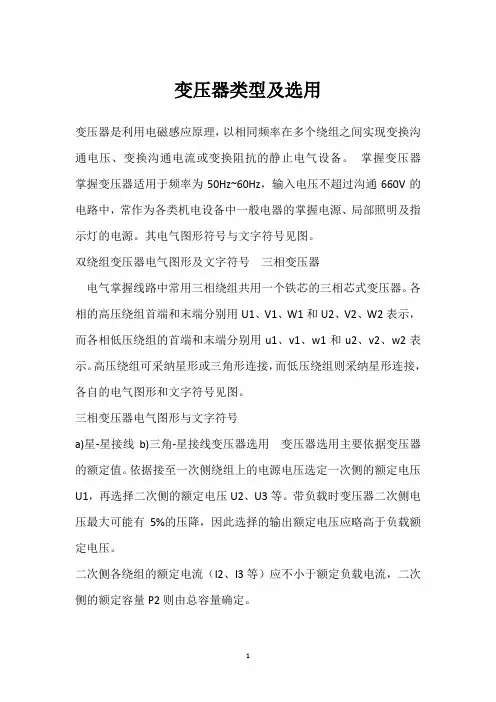

变压器类型及选用
变压器是利用电磁感应原理，以相同频率在多个绕组之间实现变换沟通电压、变换沟通电流或变换阻抗的静止电气设备。

掌握变压器掌握变压器适用于频率为50Hz~60Hz，输入电压不超过沟通660V的电路中，常作为各类机电设备中一般电器的掌握电源、局部照明及指示灯的电源。

其电气图形符号与文字符号见图。

双绕组变压器电气图形及文字符号三相变压器
电气掌握线路中常用三相绕组共用一个铁芯的三相芯式变压器。

各相的高压绕组首端和末端分别用U1、V1、W1和U2、V2、W2表示，而各相低压绕组的首端和末端分别用u1、v1、w1和u2、v2、w2表示。

高压绕组可采纳星形或三角形连接，而低压绕组则采纳星形连接，各自的电气图形和文字符号见图。

三相变压器电气图形与文字符号
a)星-星接线b)三角-星接线变压器选用变压器选用主要依据变压器的额定值。

依据接至一次侧绕组上的电源电压选定一次侧的额定电压U1，再选择二次侧的额定电压U2、U3等。

带负载时变压器二次侧电压最大可能有5%的压降，因此选择的输出额定电压应略高于负载额定电压。

二次侧各绕组的额定电流（I2、I3等）应不小于额定负载电流，二次侧的额定容量P2则由总容量确定。

变压器分类和主要用途变压器是用于电力输配系统的电气设备。

它具有高电压、低损耗的特点；广泛应用于工矿企业配电系统及农村用电照明等低压电器中作降压使用，还可作为电动机起动或调速用电源。

变压器的种类繁多，按用途可分为升压（电）变压器和降容（电）变压器两大类：1、升压变压器：主要用作各种电机设备的启动与运行控制之用。

其容量一般较大且能频繁操作。

如大型汽轮机的转子绕组通常采用自耦减压式磁极互感器来产生高压直流电流供主发电机励磁时做正反转的过载能力试验，这种装置称为升压开关型变压器，又称之为空冷。

2、降阻（电）变压器（即俗称的调相变压器）：主要用于改善交流供电网络的功率因数和提高线路输送电能的质量。

由于它的体积小而重量轻，便于安装和维护，所以应用广泛；此外在需要改变三相负荷不平衡的情况下也可用来调节频率。

目前国内外大量生产的都是这类调频调功用的变压器。

根据所用材料不同又可将此类变压器分为铁芯线圈式和铝壳油浸式的两类：（1）铁芯线圈的类有干式变压器、油浴变压器、自藕变压器和气体绝缘金属外壳式变压器等类型。

其中前三种均属于分接开关型的产品。

（2）干式油箱内装设密封油室的变压器称之谓油浸式变压器：它是将原硅钢片叠成的铁心置于充以一定量油的瓷质箱体内制成的一种小型特种变压器。

其主要优点是结构简单、轻便耐用、使用维护方便等优点.但效率较低、温升较高。

（3）用环氧树脂浇铸的铁芯线圈式调温变压器为新型节能型变压器之一。

该产品的最大特点是在额定负载下可保持较低的温度值而不影响性能指标。

4、特殊功能专用变压器：主要有整流滤波变压器、高频变压器、防雷击变压器以及电子仪器仪表专用的稳压电路元件等等。

5、其他类型的各类变压器：包括非晶合金变压器、非包封晶体管复合管变压器、磁屏蔽变压器、无刷同步感应加热变压器及无触点继电器控制的电磁制动器等。

这些变压器大多适用于某些特殊的场合。

变压器的分类和作用变压器是一类广泛应用于电力系统中的电气设备，主要用于变换交流电的电压和电流。

根据其功能和使用环境的不同，变压器可以分为多种类型，如功率变压器、储能变压器、电力变压器、配电变压器等。

下面将对这些不同类型的变压器进行详细的分类和讨论。

1.功率变压器：功率变压器用于改变电网络中的电压或电流，以实现输电线路之间的电压变化和分配电能的平衡。

根据其结构和工作原理的不同，功率变压器可以分为分接变压器、自耦变压器和非线性变压器等。

-分接变压器：分接变压器是一种带有多个中性点的变压器，可以根据需要调整主绕组和副绕组的有效匝数比例，从而实现不同的电压变换比例。

它常用于市政电网或工矿企业的供电系统中。

-自耦变压器：自耦变压器是一种在主要绕组和副绕组之间共享部分匝数的变压器。

它的构造简单，成本较低。

通常用于电气设备的启动、调节和控制电压。

-非线性变压器：非线性变压器主要应用于对非线性负载的供电系统。

它能够提供稳定的电压输出，并解决由于负载变化而引起的电压波动和谐波扭曲。

非线性变压器在现代工矿企业和大型商业场所中得到广泛应用。

2.储能变压器：储能变压器主要用于存储和释放电能。

在电力系统中，储能变压器通常与风力发电、太阳能发电等可再生能源设备一起使用，以平衡电力系统的供需。

储能变压器常见的类型有液流电池储能变压器、超级电容器储能变压器和超导磁能储能变压器等。

-液流电池储能变压器：液流电池储能变压器将电力转化为化学能，并在需要时释放化学能以供电。

它的充放电过程相对较为稳定和可控，适用于长期储能。

-超级电容器储能变压器：超级电容器储能变压器能够快速地存储和释放电能。

它的充放电过程速度很快，适用于短期储能和稳定电网频率。

-超导磁能储能变压器：超导磁能储能变压器通过超导材料中的磁能存储和释放电能。

由于超导材料在低温下具有极低的电阻，这种变压器可以实现高能量密度和高效率的储能和释放。

3.电力变压器：电力变压器主要用于电力系统中的电能变换过程，包括发电、输电和配电等。

变压器的常见种类、作用、电路图形符号
常见变压器的实物及特性说明

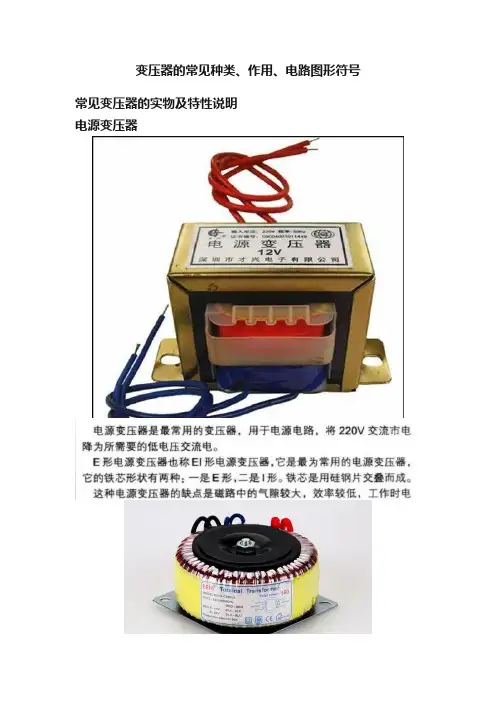

电源变压器
音频变压器
高频变压器
中频变压器
脉冲变压器
输入图片描述
恒压变压器
隔离变压器
变压器的电路符号
变压器有一个基本的电路符号，见下图所示变压器有两组绕组，1~2为一次绕组。

3~4为二次绕组。

电路符号中的垂直实线表示这一变压器有铁芯。

各种变压器的结构不同，所以他们的电路符号也有所不同。

在电路中变压器用字母B或T表示。

下图所示是几种变压器电路符号说明
重点说明
1）变压器的电路符号与电感器的电路符号有着本质区别，电感器只是一组线圈，变压器有两组以上线圈（绕组）。

2）变压器电路符号没有一个统一的具体形式，变化较多。

3）从电路符号上可以看出变压器的各绕组结构情况，对分析变压器电路及检测变压器都非常有益。

4）自耦变压器电路符号与电感器电路符号类似，但是前者必有一个抽头，而后者没有抽头，要注意这一区别。

下图所示是一种电源变压器电路。

T1为变压器。

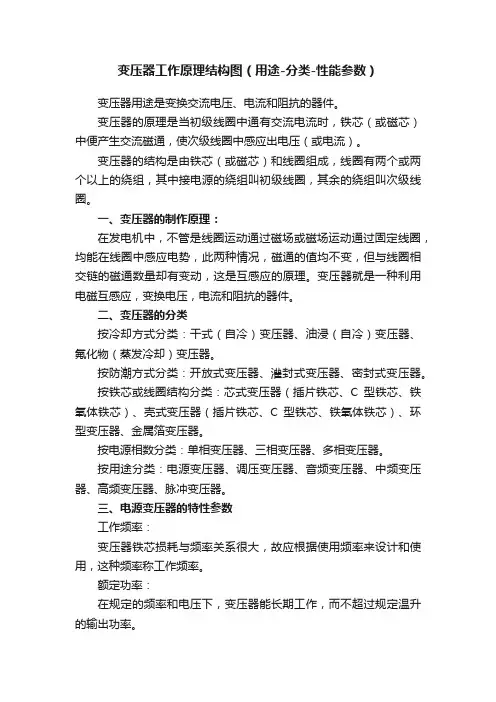

变压器工作原理结构图（用途-分类-性能参数）变压器用途是变换交流电压、电流和阻抗的器件。

变压器的原理是当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次级线圈中感应出电压（或电流）。

变压器的结构是由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

一、变压器的制作原理：在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。

变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。

二、变压器的分类按冷却方式分类：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。

按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。

按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。

按电源相数分类：单相变压器、三相变压器、多相变压器。

按用途分类：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。

三、电源变压器的特性参数工作频率：变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。

额定功率：在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。

额定电压：指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。

电压比：指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。

空载电流：变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。

空载电流由磁化电流（产生磁通）和铁损电流（由铁芯损耗引起）组成。

对于50Hz电源变压器而言，空载电流基本上等于磁化电流。

空载损耗：指变压器次级开路时，在初级测得功率损耗。

主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。

变压器的作用、种类和工作原理一、变压器的用途和种类1.变压器的用途变压器是一种能将某一种电压电流相数的交流电能转变成另一种电压电流的交流电能的电器。

在生产和生活中，经常会用到各种高低不同的电压，如工厂中常用的三相异步电动机，它的额定电压是380V或220V；照明电路中要用220V；机床照明，行灯等只需要36V、24V甚至更低的电压；在高压输电系统中需用110kV、220kV以上的电压输电。

如果我们用很多电压不同的发电机来供给这些负载，不但不经济、不方便，亊实上也不可能办到。

为了输配电和用电的需要，就要使用变压器把同一交流电压变换成频率相同的不同等级的电压，以满足不同的使用要求。

变压器不仅用于改变电压，还可以用来改变电流（如变流器、大电流发生器等）、改变相位（如改变线圈的连接方法来改变变压器的极性或组别）、变换阻抗（电子电路中的输人、输出变压器）等。

总之，变压器的作用很广，它是输配电系统、用电、电工测量、电子技术等方面不可缺少的—项重要电气设备。

2.变压器的种类变压器的钟类很多，按相数可分为单相、三相和多相变压器（如ZSJK、ZSGK、六相整流变压器）。

按结构型式可分为芯式和壳式。

按用途可分为如下几类：（1）电力变压器，这是一种在输配电系统中使用的变压器，它的容量可由十万千伏安到几十万千伏安，电压由几百万伏到几十万伏。

（2）特殊电源变压器，如电焊变压器。

（3）量测变压器，如各种电流互感器和电压互感器。

（4）各种控制变压器。

二、变压器的工作原理变压器的基本工作原理是电磁感应原理。

是一个最简单的单相变压器。

其基本结构是在闭合的铁芯上绕有两个匝数不等的绕组（又称线圈）所组成。

在绕组之间、铁芯和绕组之间均相互绝缘，铁芯由硅钢片叠成。

现将匝数W1的绕组与电源相连，称该绕组为原绕组或初级绕组。

匝数为W2的绕组通过开关K与负载相连，称为副绕组或次级绕组。

当合上开关K，把交流电压U1加到原绕线W1上后，交流电流I1，流入该绕组就产生励磁作用，在铁芯中产生交变的磁通Φ不仅穿过原绕组，同时也穿过副绕组，它分别在两个绕组中引起感应电动势。

几种特殊用途的变压器下面简洁介绍几种特别用途的变压器(1) 自耦变压器图1 自偶变压器图1所示的是一种自耦变压器，其结构特点是二次绕组是一次绕组的一部分。

至于一次、二次绕组电压之比和电流之比也是试验室中常用的调压器就是一种可转变二次绕组匝数的自耦变压器，其形状和电路如图2所示。

图2 调压器的形状和电路（2）电流互感器电流互感器就是依据变压器的原理制成的。

它主要是用来扩大测量沟通电流的量程。

由于要测量沟通电路的大电流时(如测量容量较大的电动机、工频炉、焊机等的电流时)，通常电流表的量程是不够的。

此外，使用电流互感器也是为了使测量仪表与高压电路隔开，以保证人身与设备的平安。

电流互感器的接线图及其符号如图3所示。

一次绕组的匝数很少(只有一匝或几匝)，它串联在被测电路中。

二次绕组的匝数比较多，它与电流表或其他仪表及继电器的电流线圈相连接。

图3 电流互感器的接线图及其符号依据变压器原理，可认为或(1)式中Ki是电流互感器的变化系数。

由式（1）可见，利用电流互感器可将大电流变换为小电流。

电流表的读数I2乘上变化系数Ki即为被测的大电流I1(在电流表的刻度上可直接标出被测电流值)。

通常电流互感器二次绕组的额定电流都规定为5A或1A。

图4 测流钳测流钳是电流互感器的一种变形。

它的铁心犹如一钳，用弹簧压紧。

测量时将钳压开而引入被测导线。

这时该导线就是一次绕组，二次绕组在铁心上并与电流表接通。

利用测流钳可以随时随地测量线路中的电流，不必像一般电流互感器那样必需固定在一处或者在测量时要断开电路而将一次绕组串接进去。

测流钳的原理图如图4所示。

在使用电流互感器时，二次绕组电路是不允许断开的。

这点和一般变压器不一样。

由于它的一次绕组是与负载串联的，其中电流I1的大小是打算于负载的大小，不是打算于二次绕组电流I2。

所以当二次绕组电路断开时(譬如在拆下仪表时未将二次绕组短接)，二次绕组的电流和磁通势马上消逝，但是一次绕组的电流I1未变。

变压器的主要用途及分类
变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。

变压器的主要功能有电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。

变压器按用途可以分为以下几类：
1. 配电变压器：用于分配电力。

2. 电力变压器：用于高压输电系统，将电压升高以便长距离传输，或者在用电区域降低电压。

3. 全密封变压器：一种封闭式的变压器，适用于需要防水或防尘的场合。

4. 组合式变压器：将变压器与其他电气设备组合在一起，如组合式变电站。

5. 干式变压器：一种没有液体冷却介质的变压器，常用于室内或需要低维护的场合。

6. 油浸式变压器：一种油冷却的变压器，常用于户外或需要较高功率输出的场合。

7. 单相变压器：只适用于单相电源。

8. 电炉变压器：用于供电给电炉，如冶炼厂或玻璃厂。

9. 整流变压器：用于整流电路，提供直流电源。

10. 电抗器：用于限制电流的突变，通常与滤波电路一起使用。

11. 抗干扰变压器：用于减少电磁干扰。

12. 防雷变压器：用于保护设备免受雷电过电压的影响。

13. 箱式变电器试验变压器：一种用于测试和校准变压器的设备。

14. 转角变压器：一种特殊的变压器，用于改变相位角。

15. 大电流变压器：用于供应大电流的场合。

16. 励磁变压器：用于供应励磁电流给发电机或其他电磁设备的变压器。

变压器是输配电的基础设备，广泛应用于工业、农业、交通、城市社区等领域。

我国在网运行的变压器约1700万台，总容量约110亿千伏安。

变压器的分类和用途
变压器是一种电力设备，用于改变交流电的电压和电流。

它是电力系统中最常见的设备之一，广泛应用于电力输送、发电、电气化铁路等领域。

变压器按照其结构和用途可以分为以下几类：
## 按照结构分类
### 联合变压器
联合变压器是一种将两个或两个以上的互感器组合在一起制成的变压器。

它可以实现电压的变换和隔离，广泛应用于电力系统中的变电站。

### 分类变压器
分类变压器是一种将两个或两个以上的独立的互感器组合在一起制成的变压器。

它可以实现电压的变换和隔离，广泛应用于电力系统中的变电站。

### 自耦变压器
自耦变压器是一种只有一个共同线圈的变压器。

它可以实现电压的变
换和隔离，广泛应用于工业控制、电化学、通信等领域。

## 按照用途分类
### 电力变压器
电力变压器是一种用于调整电力系统中电压和电流的变压器。

它广泛应用于电力输送、发电、变电站等领域。

### 隔离变压器
隔离变压器是一种用于电源隔离和电压变换的变压器。

它广泛应用于电力系统中的变电站和工业控制领域。

### 自耦变压器
自耦变压器是一种只有一个共同线圈的变压器。

它可以实现电压的变换和隔离，广泛应用于工业控制、电化学、通信等领域。

综上所述，变压器是电力系统中最常见的设备之一，按照其结构和用途可以分为多种类型。

它们在电力输送、发电、电气化铁路、工业控制、通信等领域都有广泛的应用。

常用电源变压器图解
一、EI型变压器：
EI型（包括山字形）就是较常见的变压器铁芯。

绕制工艺简单、效率较低，成本低（主要是设备便宜）。

常见的国标EI硅钢片规格表见下图:
二、针式EI型变压器
广泛应用于PCB板,可提供环氧树脂整体灌封，结构紧奏、抗电强度高，防震、
防潮、防尘，能适应各种苛严的工作环境。

三、环形变压器
采用环形铁芯，同规格变压器漏路最短，漏磁小，体积小，效率高，节能环保，外形尺寸不受骨架限制，可任意调整，应用领域广泛。

又称“环牛”，瞬间电流大，反应速度快。

是高级音响变压器的首选。

四、R型变压器
R型变压器其铁芯系采用宽窄不一的优质取向冷轧硅钢带卷制成腰圆形，而且截面呈圆形，不用切割即可绕制。

因此，由此制造的变压器无噪声、漏磁小、空载电流小、铁损低、效率高；并且由于线圈是圆柱形，每圈的铜线长度短，所以，内阻小，铜耗低，温升低，过载波动小，爆发力比环形变压器还好；另外，初、次级线圈采用阻燃PBT工程塑料制成的骨架分别绕制，从而抗电强度高，阻燃性好。

五、全灌封变压器
体积小、效率高、外形美观、防潮、防霉安全可靠。

全面认识变压器（图文详解）一、变压器的种类和功能特点变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要设备，其实物外形如图1-1所示。

图1-1 变压器的实物外形在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以供用电设备和用户使用。

变压器的分类方式有很多种，根据其电源相数的不同，主要可以分为单相变压器和三相变压器。

1单相变压器的功能特点图1-2 单相变压器的结构特点单相变压器是一种初级绕组为单相绕组的变压器。

如图1-2所示，单相变压器的初级绕组和次级绕组均缠绕在铁芯上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。

次级绕组的输出电压与线圈的匝数成正比。

单相变压器可将高压供电变成单相低压，供各种设备使用，例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图1-3所示。

单相变压器有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

图1-3 单相变压器的功能示意图单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图1-4所示。

此外在很多电子电气设备中，它也可作为电源变压器使用。

图1-4 单相变压器的应用实例2三相变压器的功能特点三相变压器是电力设备中应用比较多的一种变压器。

三相变压器实际上是由3个相同容量的单相变压器组合而成的，初级绕组（高压线圈）为三相，次级绕组（低压线圈）也为三相，如图1-5所示。

图1-5 三相变压器的结构特点三相变压器主要用于三相供电系统中的升压或降压，比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图1-6所示。

图1-6 三相变压器的功能示意图三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中。
