每个工程师都应懂的建筑变形观测(沉降、倾斜、裂缝、位移观测)

建筑物的变形观测一、建筑物的沉降观测步骤1. 水准点和观测点的设置水准点是沉降观测的基准，它应埋设在沉降影响范围以外，距沉降观测点20～100 m，观测方便，且不受施工影响的地方。

为了相互校核并防止由于某个水准点的高程变动造成差错，一般至少埋设三个水准点。

水准点之间的高差应用DS1 级水准仪、铟瓦水准尺和尺垫，或精密水准测量方法进行测定，将水准点组成闭合水准路线，或进行往返观测，其闭合差不得超过0.5 mm（n 为测站数）。

水准点的高程自国家或城市水准点引测，或者通过假定得到。

沉降观测的主要内容是建筑物的垂直位移监测，建筑沉降观测的首次观测应连续进行两次独立观测，并取观测结果的中数作为变形测量的初始值。

从基准点开始，组成闭合水准路线，按照二等水准观测精度施测，经平差计算后求出各观测点的相对高程，从而计算出沉降点的沉降量。

本项目自始至终都遵循“五定”原则。

“五定”即沉降观测依据的基准点、工作基点和沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。

以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实可靠。

观测点的数目和位置应能全面、正确反映建筑物沉降的情况，一般情况下，在民用建筑中，沿房屋四周每隔10～15 m 布置一点。

另外，在房屋转角及沉降缝两侧也应布设观测点。

观测点的埋设要求稳固，通常采用角钢、圆钢或铆钉作为观测点的标志。

2. 观测时间、方法及精度一般在增加荷重前后，如浇灌基础、回填土、安装柱子和厂房屋架、砌筑砖墙、设备安装、设备运转等，都要进行沉降观测。

施工期间，高层建筑物每升高1～2 层或每增加一次载荷，如基础浇灌、安装柱子等，就要观测一次。

3. 仪器设备DSZ1 精密水准仪，铟钢尺。

4. 沉降观测的成果整理沉降观测是一项长期、连续的工作，为了保证观测成果的正性，应尽可能做到“四定”，即固定观测人员、使用固定的水准仪和水准尺、使用固定的水准基点、按固定的实测路线和测站进行。

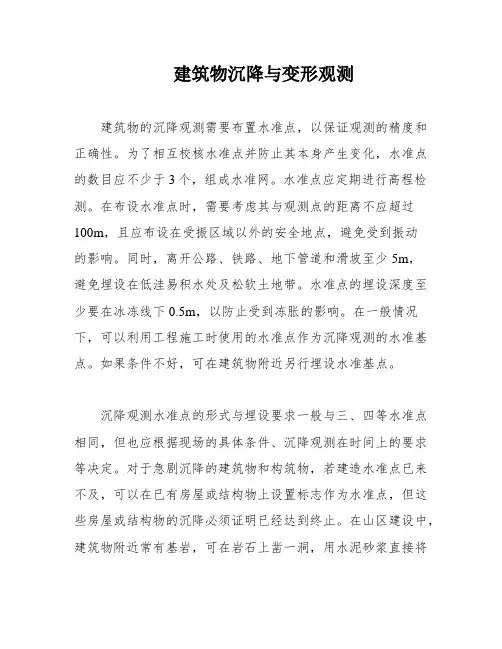

建筑物沉降与变形观测建筑物的沉降观测需要布置水准点，以保证观测的精度和正确性。

为了相互校核水准点并防止其本身产生变化，水准点的数目应不少于3个，组成水准网。

水准点应定期进行高程检测。

在布设水准点时，需要考虑其与观测点的距离不应超过100m，且应布设在受振区域以外的安全地点，避免受到振动的影响。

同时，离开公路、铁路、地下管道和滑坡至少5m，避免埋设在低洼易积水处及松软土地带。

水准点的埋设深度至少要在冰冻线下0.5m，以防止受到冻胀的影响。

在一般情况下，可以利用工程施工时使用的水准点作为沉降观测的水准基点。

如果条件不好，可在建筑物附近另行埋设水准基点。

沉降观测水准点的形式与埋设要求一般与三、四等水准点相同，但也应根据现场的具体条件、沉降观测在时间上的要求等决定。

对于急剧沉降的建筑物和构筑物，若建造水准点已来不及，可以在已有房屋或结构物上设置标志作为水准点，但这些房屋或结构物的沉降必须证明已经达到终止。

在山区建设中，建筑物附近常有基岩，可在岩石上凿一洞，用水泥砂浆直接将金属标志嵌固于岩层之中，但岩石必须稳固。

当场地为砂土或其他不利情况下，应建造深埋水准点或专用水准点。

沉降观测水准点的高程应根据厂区永久水准基点引测，采用II等水准测量的方法测定。

往返测误差不得超过±1nmm（n为测站数），或±4L。

如果沉降观测水准点与永久水准基点的距离超过2000m，则不必引测绝对标高，而采取假设高程。

在观测点的布置方面，需要考虑建筑物的结构特点和沉降状况，布置在建筑物的重要部位，如柱子、墙角等处。

观测点的数量应充分考虑建筑物的大小和形状，以及沉降变形的特点。

观测点的布置应均匀、合理，以保证观测数据的可靠性。

2.观测点的不同型式及设置方法2.1 设备基础观测点设备基础观测点有多种不同的型式，其中包括弯钩式、燕尾式、U字式等。

弯钩式观测点是将长约100mm、直径20mm的铆钉一端弯成直角；燕尾式观测点是将长80~100mm、直径20mm的铆钉，在尾部中间劈开，做成夹角为30°左右的燕尾形；U字式观测点则是用直径20mm、长约220mm左右的钢筋弯成+U形，倒埋在混凝土之中。

测绘工程之变形监测考试名词解释水平位移：指工程建筑物在水平面内的变形，表现形式为在不同时期平面坐标或距离的变化。

垂直位移：指工程建筑物及其基础在垂直方向的变形。

饶度：在建筑物的垂直面内各不同高程点相对于底点的水平位移称为..基准点：位置固定或变化较小的点观测点：变形体上有代表性的点工作点：介于观测点和几点之间的过渡点。

变形监测网：由变形观测基准点，工作基点和观测点按照一点的控制网形式组成的网。

变性分析：对野外观测所得到的数据信息进行科学整理、分析找出真正的变形信息和变化规律的过程。

FIG：国际测量师联合会变形观测：频率：在某一段时间内观测的次数；周期：每观测一次所间隔的时间。

变形监测：定期对变形体的有关几何量进行量测，并从观测成果中整理、分析出变化规律的整个过程。

变性监测的目的：获得变形体产生变形的空间状态和事件特征，确定变形值得大小及稳定程度，同时解释变形原因。

变形观测的特点：重复观测精度要求高综合应用各种观测方法要求用严格的数据处理方法多学科的配合沉降观测中的三固定以及优点：固定测量员，固定仪器，固定施测路线提高沉降观测的精度（原因：在整个变形观测过程中把偶然误差加以系统化，使其在各时期观测的差值中自动消除）布设基准点的方法：1深埋：在垂直方向上将基准点设在变形体之外。

2.远设：在水平方向将基准点设在变形体之外。

要求;变形速度小，且观测点之间的距离较近基准线法测定的基本原理：以通过建筑物的轴线或平行于建筑物的轴线的竖直平面为基准面，在不同时期分别测定大致位于轴线的观测点相对于此基准面的偏离值，比较同一点在不同时期的偏离值即可求出观测点在垂直于轴线方向的水平位移。

形式：测小角法活动（站）牌法激光对准法引张线法深埋双金属标的原理及特点：原理：深埋金属标在施工埋设时先钻孔穿过地层或风化岩石，达到坚硬的新鲜岩石，用水泥砂浆固定套管，然后在套管内装置直径各位30mm的刚铝管，以钢管标点高程为基准，并借助铝管点高程提供温度改正资料特点：深埋两根具有不同膨胀系数的金属管，并由标志顶部的读数设备测定温度变化对标志所引起的两管长度变化的差*，由此差数即可计算出金属管本身长度的变化，以改正温度变化对标志高程的影响如何确定变形观测的必要精度？主要根据变形观测的目的，允许变形值得大小，变形的速度以及工程的性质来决定1.按照允许变形值来确观测精度例：设允许变形值为*容，则观测的必要精度M=*容/（10-20），某核电长边坡允许变形为*容=20mm，则可确定变形观测的必要精度为M=+-1mm2.按变形观测实测数据的统计分析确定观测精度：例特殊精密工程，高能粒子加速器，大型抛物面天线，平面位移测量中误差要求为正负0.1-0.5mm，则沉降观测的精度为正负0.05-0.2mm布设变形观测网的原则：网点的视野要开阔2.网点之间构成的图形要规矩，最好是等边三角形，3.三角形的角度在30-150度之间变形观测的意义？1.由于各种因素的影响，工程建筑物在施工运营过程中都会产生变形，这种变形在一定限度内是允许的正常现象，但是如果超过了规定的限度，就会影响建筑物的正常使用，严重的还可能危及建筑物的安全。

建筑物的变形观测一、建筑物的沉降观测建筑物的沉降观测是根据水准点测定建筑物上所设沉降点的高程随时间变化的工作。

1、水准点和沉降观测点的布设沉降观测是根据水准点进行的。

为了保证水准点高程的正确性和便于相互检核，一般不得少于三个水准点。

埋设地点应保证有足够的稳定性，必须将水准点设置在受压、受震的范围以外。

冰冻地区水准点应埋设在冻土浓度线以下0.5m。

为了提高观测精度，水准点和观测点不能相距太远，一般应在100m范围内。

进行变形观测的建筑物、构筑物上应埋设观测点。

观测点的数量和位置，应能全面反映建筑物、构筑物的沉降情况。

一般观测点是均匀设置的，但在荷载有变化的部位、平面形状改变处、沉降缝的两侧、具有代表性的柱子基础上、地质条件变化处，应设置足够的观测点。

如9-45所示。

沉降观测点可用圆钢或鉚钉预埋在基础上，或用角钢埋在墙或柱子上，如9-44所示。

如在墙上凿取100～160毫米深的孔眼，插入圆钢后用1：2砂浆浇筑在建筑物上。

2、沉降观测周期、方法和精度要求（1）沉降观测周期沉降观测周期应根据建筑物（构筑物）的特征、变形速率、观测精度和工程地质条件等因素综合考虑并根据沉降量的变化情况作适当调整。

例如，一般待观测点埋设稳定后，即可进行第一次观测。

在建筑物增加荷重前后，地面荷重增加周围大量的开挖土方等情况，均应随时进行沉降观测。

工程竣工后，一般每月观测一次，如沉降速度减缓，可改为2～3个月观测一次，直至沉降量稳定时，观测才可停止。

（2）沉降观测方法和精度要求沉降观测是根据水准点定期进行水准测量，测量出建筑物上观测点的高程，从而计算其沉降量。

对于一般精度要求的沉降观测，采用D S3水准仪即可。

高层建筑物或大型建筑物、以及桥梁、大坝的沉降观测，通常采用D S1精密水准仪，按国家二等水准测量的要求进行施测。

观测精度要求和观测方法见9-5-1。

观测时，为提高精度，应在成像清晰、稳定时间内进行；视线长应小于50m；前、后视距应相等；并且每次观测应采用固定的观测路线，使用固定的仪器和固定的观测人员进行沉降测量。

建筑物变形监测内容
建筑物变形监测内容概述如下：
①沉降监测：测量建筑物基础、主体结构及各层楼面的垂直沉降量；
②倾斜监测：测定建筑物整体或局部的水平位移、倾斜角度；
③裂缝监测：记录、测量建筑物表面及内部裂缝的位置、长度、宽度变化；
④挠度监测：测量梁、柱、桥梁等构件在荷载作用下的弯曲变形；
⑤位移监测：监测建筑物在风荷载、地震、施工等因素影响下的整体平移；
⑥应力应变监测：通过埋设传感器，实时监测关键部位的应力、应变变化；
⑦振动监测：记录建筑物在外界激励（如地铁、施工振动）下的振动响应；
⑧地下水位监测：关注建筑物周边地下水位变化对地基稳定性的影响。

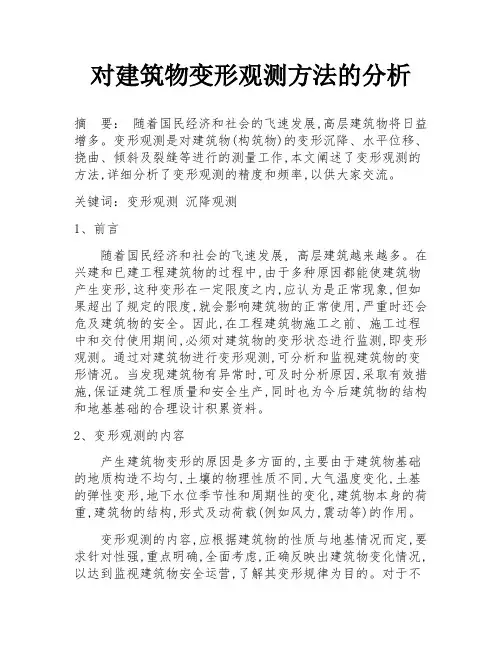

对建筑物变形观测方法的分析摘要：随着国民经济和社会的飞速发展,高层建筑物将日益增多。

变形观测是对建筑物(构筑物)的变形沉降、水平位移、挠曲、倾斜及裂缝等进行的测量工作,本文阐述了变形观测的方法,详细分析了变形观测的精度和频率,以供大家交流。

关键词：变形观测沉降观测1、前言随着国民经济和社会的飞速发展, 高层建筑越来越多。

在兴建和已建工程建筑物的过程中,由于多种原因都能使建筑物产生变形,这种变形在一定限度之内,应认为是正常现象,但如果超出了规定的限度,就会影响建筑物的正常使用,严重时还会危及建筑物的安全。

因此,在工程建筑物施工之前、施工过程中和交付使用期间,必须对建筑物的变形状态进行监测,即变形观测。

通过对建筑物进行变形观测,可分析和监视建筑物的变形情况。

当发现建筑物有异常时,可及时分析原因,采取有效措施,保证建筑工程质量和安全生产,同时也为今后建筑物的结构和地基基础的合理设计积累资料。

2、变形观测的内容产生建筑物变形的原因是多方面的,主要由于建筑物基础的地质构造不均匀,土壤的物理性质不同,大气温度变化,土基的弹性变形,地下水位季节性和周期性的变化,建筑物本身的荷重,建筑物的结构,形式及动荷载(例如风力,震动等)的作用。

变形观测的内容,应根据建筑物的性质与地基情况而定,要求针对性强,重点明确,全面考虑,正确反映出建筑物变化情况,以达到监视建筑物安全运营,了解其变形规律为目的。

对于不同用途的建筑物,其变形观测的重点及要求有所不同,例如对于建筑物的基础,主要观测的内容是均匀沉降和不均匀沉降,如果地基属于软土地带,基础采用的桩基础,则还需要确定其水平位移。

而对于建筑物的本身,主要是倾斜和裂缝观测。

总的来说变形观测的内容可以概括为:建筑物的沉降、水平位移、挠曲、倾斜及裂缝,其中最基本的变形观测为沉降观测和水平位移观测。

代写论文1、垂直度的监测：测定建筑物的倾斜有两类：一类是直接测定建筑物的倾斜，该方法多用于高层建筑。

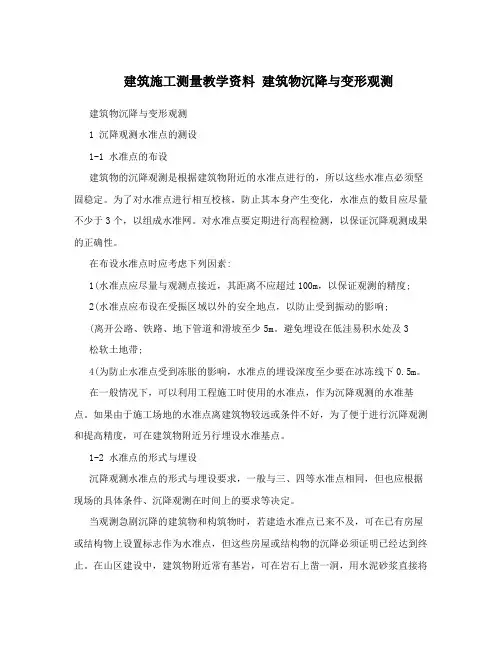

建筑施工测量教学资料建筑物沉降与变形观测建筑物沉降与变形观测1 沉降观测水准点的测设1-1 水准点的布设建筑物的沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定。

为了对水准点进行相互校核，防止其本身产生变化，水准点的数目应尽量不少于3个，以组成水准网。

对水准点要定期进行高程检测，以保证沉降观测成果的正确性。

在布设水准点时应考虑下列因素:1(水准点应尽量与观测点接近，其距离不应超过100m，以保证观测的精度;2(水准点应布设在受振区域以外的安全地点，以防止受到振动的影响;(离开公路、铁路、地下管道和滑坡至少5m。

避免埋设在低洼易积水处及3 松软土地带;4(为防止水准点受到冻胀的影响，水准点的埋设深度至少要在冰冻线下0.5m。

在一般情况下，可以利用工程施工时使用的水准点，作为沉降观测的水准基点。

如果由于施工场地的水准点离建筑物较远或条件不好，为了便于进行沉降观测和提高精度，可在建筑物附近另行埋设水准基点。

1-2 水准点的形式与埋设沉降观测水准点的形式与埋设要求，一般与三、四等水准点相同，但也应根据现场的具体条件、沉降观测在时间上的要求等决定。

当观测急剧沉降的建筑物和构筑物时，若建造水准点已来不及，可在已有房屋或结构物上设置标志作为水准点，但这些房屋或结构物的沉降必须证明已经达到终止。

在山区建设中，建筑物附近常有基岩，可在岩石上凿一洞，用水泥砂浆直接将金属标志嵌固于岩层之中，但岩石必须稳固。

当场地为砂土或其他不利情况下，应建造深埋水准点或专用水准点。

1-3 沉降观测水准点高程的测定沉降观测水准点的高程应根据厂区永久水准基点引测，采用II等水准测量的方法测定。

往返测误差不得超过?1mm(n为测站数)，或?4。

nL如果沉降观测水准点与永久水准基点的距离超过2000m，则不必引测绝对标高，而采取假设高程。

1-4 观测点的布置和要求观测点的位置和数量，应根据基础的构造、荷重以及工程地质和水文地质的情况而定。

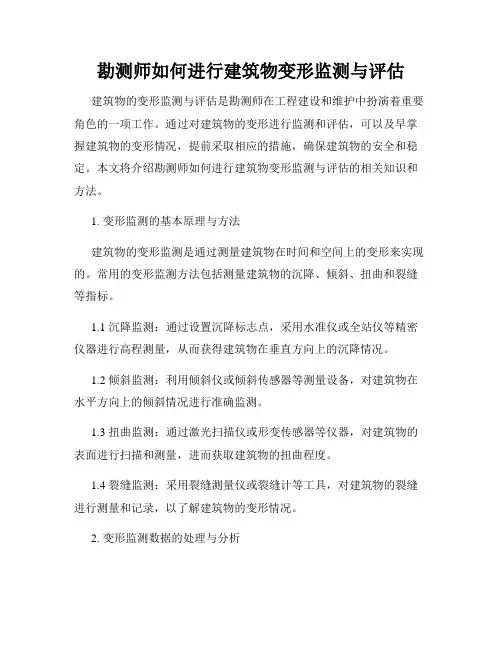

勘测师如何进行建筑物变形监测与评估建筑物的变形监测与评估是勘测师在工程建设和维护中扮演着重要角色的一项工作。

通过对建筑物的变形进行监测和评估，可以及早掌握建筑物的变形情况，提前采取相应的措施，确保建筑物的安全和稳定。

本文将介绍勘测师如何进行建筑物变形监测与评估的相关知识和方法。

1. 变形监测的基本原理与方法建筑物的变形监测是通过测量建筑物在时间和空间上的变形来实现的。

常用的变形监测方法包括测量建筑物的沉降、倾斜、扭曲和裂缝等指标。

1.1 沉降监测：通过设置沉降标志点，采用水准仪或全站仪等精密仪器进行高程测量，从而获得建筑物在垂直方向上的沉降情况。

1.2 倾斜监测：利用倾斜仪或倾斜传感器等测量设备，对建筑物在水平方向上的倾斜情况进行准确监测。

1.3 扭曲监测：通过激光扫描仪或形变传感器等仪器，对建筑物的表面进行扫描和测量，进而获取建筑物的扭曲程度。

1.4 裂缝监测：采用裂缝测量仪或裂缝计等工具，对建筑物的裂缝进行测量和记录，以了解建筑物的变形情况。

2. 变形监测数据的处理与分析获得的监测数据需要经过处理和分析，以得出准确的结论和评估。

以下是常用的变形监测数据处理方法：2.1 数据比对与分析：通过比对监测数据与前期基准数据或理论模型的差异，识别出建筑物的变形情况，并进行进一步分析。

2.2 统计分析：对监测数据进行统计分析，计算出平均值、标准差、偏差等统计指标，以了解建筑物变形的整体情况和变化趋势。

2.3 数据可视化：利用图表、曲线等方式将监测数据进行可视化展示，直观地反映建筑物的变形情况。

3. 建筑物变形评估的方法与标准基于变形监测数据的评估是建筑物变形监测的重要任务之一，需要依据一定的方法和标准进行评估。

3.1 建筑物变形评估方法：常用的评估方法包括定性评估和定量评估。

定性评估通过比对建筑物的变形程度与评估标准，判断建筑物是否存在安全风险。

定量评估通过数值计算和建筑物结构力学模型等方法，对建筑物的变形程度进行量化评估。

城市工程建（构）筑物的变形观测摘要：本文探讨了城市工程建（构）筑物的变形观测中的几个问题，阐述了沉降观测（垂直位移的几何水准观测）和水平位移观测的方法、技术要求等。

关键词：建（构）筑物、沉降、位移、观测、水准。

前言：随着国民经济建设的迅速发展，城市大型、高层、超高建（构）筑物越来越多。

由于各种因素的影响，这些工程建（构）筑物在施工，运营过程中都会产生变形。

这种变形在一定限度之内，应认为是正常的现象，但如果超过了规定的限度，就会影响建（构）筑物的正常使用，严重时还会危及建（构）筑物的安全。

所以，对建（构）筑物进行变形观测是监视建（构）筑物安全性了解其变形规律的重要手段。

对于建（构）筑物的变形观测，一般分为垂直位移观测和水平位移观测两种。

1、沉降观测（垂直位移）。

沉降观测的方法有多种，我们一般采用高等级几何水准测量的方式来测定。

1、1基准点的布设为了测定工程建（构）筑物的垂直位移，需设置稳固的水准基点。

传统的做法是设置基岩点或深埋标志作为基准点。

这种做法因受地理、地质和经济条件的影响，在一般的城市工程中无法使用。

根据建筑变形测量规格JGJ/T8-97，工作基点与联系点采取埋石或在稳定的永久性建筑物墙体或基础上设置，且每一测区的水准基点不应少于3个，对于小测区，当确认点位稳定可靠时可少于3个，但连同工作基点不得少于3个，且布设成为闭合环、结点网或附合高程路线。

我们的做法是：如在密集建筑区，一般利用待测建（构）筑物周围50-100米的稳固永久建筑物设立墙脚，墙体水准点，且在该永久建筑物50米近年内，无任何影响该点稳定性的施工。

一般情况下，墙体点设2-3点，另外再埋设1-2个水准点进行联测。

点与点之间按一测站观测的要求布点，即两点之间只用一个固定测站即可完成联测。

基准点的具体做法为，在永久建（构）筑物的承重柱上用冲击钻水平打一粗25毫米深约15厘米的孔洞，用25毫米粗的膨胀螺丝填实拧紧，将螺帽卸掉后，用长约10厘米粗为3.5厘米内带螺纹一头空洞头部为圆球形的钢制圆筒套上拧紧即可。
