裂缝宽度验算
- 格式:ppt
- 大小:328.50 KB
- 文档页数:25

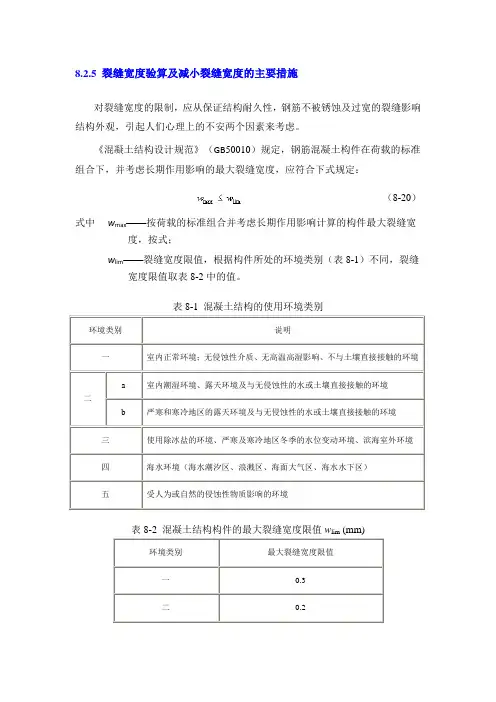

8.2.5 裂缝宽度验算及减小裂缝宽度的主要措施对裂缝宽度的限制,应从保证结构耐久性,钢筋不被锈蚀及过宽的裂缝影响结构外观,引起人们心理上的不安两个因素来考虑。
《混凝土结构设计规范》(GB50010)规定,钢筋混凝土构件在荷载的标准组合下,并考虑长期作用影响的最大裂缝宽度,应符合下式规定:(8-20)式中w max——按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度,按式;w lim——裂缝宽度限值,根据构件所处的环境类别(表8-1)不同,裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别表8-2 混凝土结构构件的最大裂缝宽度限值w lim (mm)《公路钢筋混凝土和预应力混凝土桥涵设计规范》(JTJ023)规定,钢筋混凝土构件在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,且不得超过以下规定的限值:一般环境0.20mm有气态、液态或固态侵蚀物质环境0.10mm这里,一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境;有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现,当设计计算发现裂缝宽度超限,或要求减小裂缝宽度时,选择较细直径的钢筋及变形钢筋是最为经济的措施。
因为同样面积的钢筋,直径小则其周长与面积比就大,这就增大了钢筋与混凝土间的粘结力,采用变形钢筋亦是这个道理。
粘结力大,可使裂缝间距缩短,裂缝即多而密,裂缝间距内钢筋与混凝土之间的变形差就小,裂缝宽度减小。
但是,当采用上述措施仍不能满足要求时,亦可增大钢筋截面面积,从而增大截面的配筋率,减小钢筋的工作应力,减小平均裂缝间距;当然,有时也可采取改变截面形式及尺寸或提高混凝土强度等级等办法。
8.2.6 小结两本规范的裂缝宽度计算公式相差较大(见表8-3)。
从理论基础上看,《混凝土结构设计规范》(GB50010)采用一般裂缝理论,然后通过试验数据统计回归的方法确定其中的系数;《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTJ023)公式则纯粹是建立在试验统计分析基础上的。

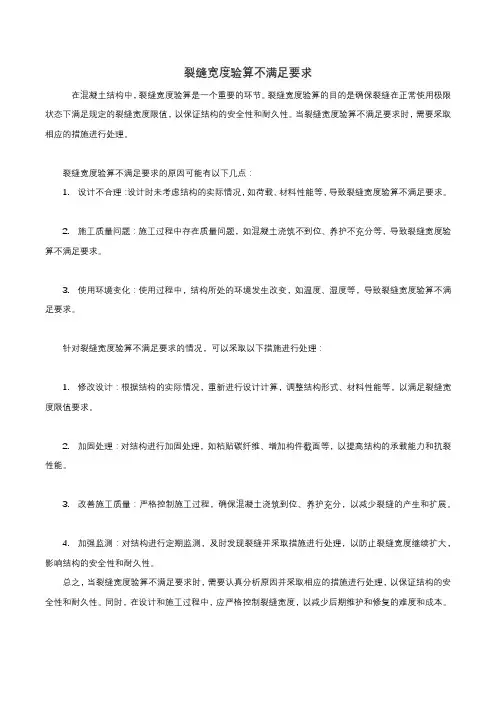

裂缝宽度验算不满足要求
在混凝土结构中,裂缝宽度验算是一个重要的环节。
裂缝宽度验算的目的是确保裂缝在正常使用极限状态下满足规定的裂缝宽度限值,以保证结构的安全性和耐久性。
当裂缝宽度验算不满足要求时,需要采取相应的措施进行处理。
裂缝宽度验算不满足要求的原因可能有以下几点:
1. 设计不合理:设计时未考虑结构的实际情况,如荷载、材料性能等,导致裂缝宽度验算不满足要求。
2. 施工质量问题:施工过程中存在质量问题,如混凝土浇筑不到位、养护不充分等,导致裂缝宽度验算不满足要求。
3. 使用环境变化:使用过程中,结构所处的环境发生改变,如温度、湿度等,导致裂缝宽度验算不满足要求。
针对裂缝宽度验算不满足要求的情况,可以采取以下措施进行处理:
1. 修改设计:根据结构的实际情况,重新进行设计计算,调整结构形式、材料性能等,以满足裂缝宽度限值要求。
2. 加固处理:对结构进行加固处理,如粘贴碳纤维、增加构件截面等,以提高结构的承载能力和抗裂性能。
3. 改善施工质量:严格控制施工过程,确保混凝土浇筑到位、养护充分,以减少裂缝的产生和扩展。
4. 加强监测:对结构进行定期监测,及时发现裂缝并采取措施进行处理,以防止裂缝宽度继续扩大,影响结构的安全性和耐久性。
总之,当裂缝宽度验算不满足要求时,需要认真分析原因并采取相应的措施进行处理,以保证结构的安全性和耐久性。
同时,在设计和施工过程中,应严格控制裂缝宽度,以减少后期维护和修复的难度和成本。

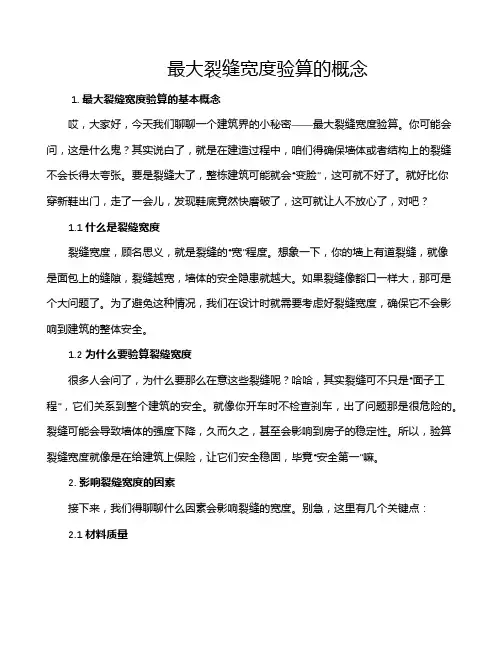

最大裂缝宽度验算的概念1. 最大裂缝宽度验算的基本概念哎,大家好,今天我们聊聊一个建筑界的小秘密——最大裂缝宽度验算。
你可能会问,这是什么鬼?其实说白了,就是在建造过程中,咱们得确保墙体或者结构上的裂缝不会长得太夸张。
要是裂缝大了,整栋建筑可能就会“变脸”,这可就不好了。
就好比你穿新鞋出门,走了一会儿,发现鞋底竟然快磨破了,这可就让人不放心了,对吧?1.1 什么是裂缝宽度裂缝宽度,顾名思义,就是裂缝的“宽”程度。
想象一下,你的墙上有道裂缝,就像是面包上的缝隙,裂缝越宽,墙体的安全隐患就越大。
如果裂缝像豁口一样大,那可是个大问题了。
为了避免这种情况,我们在设计时就需要考虑好裂缝宽度,确保它不会影响到建筑的整体安全。
1.2 为什么要验算裂缝宽度很多人会问了,为什么要那么在意这些裂缝呢?哈哈,其实裂缝可不只是“面子工程”,它们关系到整个建筑的安全。
就像你开车时不检查刹车,出了问题那是很危险的。
裂缝可能会导致墙体的强度下降,久而久之,甚至会影响到房子的稳定性。
所以,验算裂缝宽度就像是在给建筑上保险,让它们安全稳固,毕竟“安全第一”嘛。
2. 影响裂缝宽度的因素接下来,我们得聊聊什么因素会影响裂缝的宽度。
别急,这里有几个关键点:2.1 材料质量首先,材料的质量是非常关键的。
你用的材料好坏直接决定了裂缝的“生长速度”。
就像你用的面粉好,做出的面包就不容易裂开。
材料的强度、耐久性都得考虑进去,确保它们在使用过程中不容易出现问题。
2.2 施工工艺然后,施工工艺也很重要。
如果施工的时候粗糙了,裂缝可能就会像“野草”一样四处蔓延。
要是施工得当,裂缝的宽度就能控制得比较好。
就像做菜时,你得认真调味,否则做出来的菜难以下咽。
3. 如何进行裂缝宽度验算最后,我们来聊聊怎么实际验算裂缝宽度吧。
这可是门“技术活”,需要细心和经验。
3.1 理论计算首先,我们可以通过一些理论计算来估算裂缝宽度。
这个过程就像是做一道数学题,得用到一些公式和数据。

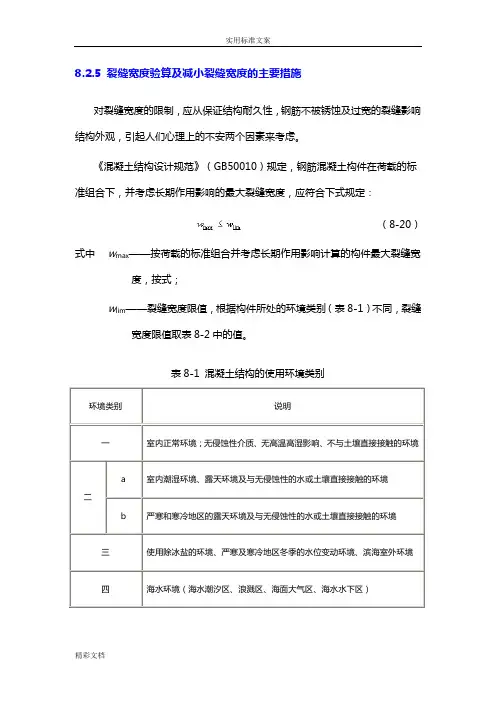

8.2.5 裂缝宽度验算及减小裂缝宽度的主要措施对裂缝宽度的限制,应从保证结构耐久性,钢筋不被锈蚀及过宽的裂缝影响结构外观,引起人们心理上的不安两个因素来考虑。
《混凝土结构设计规范》(GB50010)规定,钢筋混凝土构件在荷载的标准组合下,并考虑长期作用影响的最大裂缝宽度,应符合下式规定:(8-20)式中w max——按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度,按式;w lim——裂缝宽度限值,根据构件所处的环境类别(表8-1)不同,裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别环境类别说明一室内正常环境;无侵蚀性介质、无高温高湿影响、不与土壤直接接触的环境a室内潮湿环境、露天环境及与无侵蚀性的水或土壤直接接触的环境二b严寒和寒冷地区的露天环境及与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海室外环境四海水环境(海水潮汐区、浪溅区、海面大气区、海水水下区)表8-2 混凝土结构构件的最大裂缝宽度限值w lim (mm)《公路钢筋混凝土和预应力混凝土桥涵设计规范》(JTJ023)规定,钢筋混凝土构件在正常使用极限状态下的裂缝宽度,应按作用短期效应组合并考虑长期效应影响进行验算,且不得超过以下规定的限值:一般环境0.20mm有气态、液态或固态侵蚀物质环境0.10mm这里,一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境;有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现,当设计计算发现裂缝宽度超限,或要求减小裂缝宽度时,选择较细直径的钢筋及变形钢筋是最为经济的措施。
因为同样面积的钢筋,直径小则其周长与面积比就大,这就增大了钢筋与混凝土间的粘结力,采用变形钢筋亦是这个道理。
粘结力大,可使裂缝间距缩短,裂缝即多而密,裂缝间距内钢筋与混凝土之间的变形差就小,裂缝宽度减小。

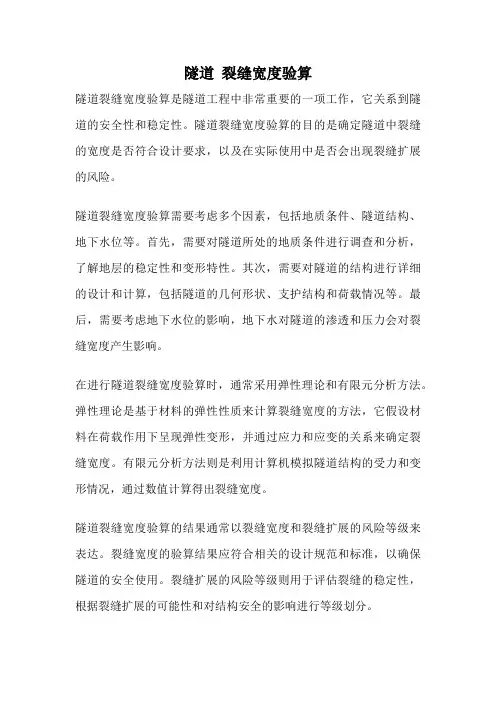

隧道裂缝宽度验算隧道裂缝宽度验算是隧道工程中非常重要的一项工作,它关系到隧道的安全性和稳定性。
隧道裂缝宽度验算的目的是确定隧道中裂缝的宽度是否符合设计要求,以及在实际使用中是否会出现裂缝扩展的风险。
隧道裂缝宽度验算需要考虑多个因素,包括地质条件、隧道结构、地下水位等。
首先,需要对隧道所处的地质条件进行调查和分析,了解地层的稳定性和变形特性。
其次,需要对隧道的结构进行详细的设计和计算,包括隧道的几何形状、支护结构和荷载情况等。
最后,需要考虑地下水位的影响,地下水对隧道的渗透和压力会对裂缝宽度产生影响。
在进行隧道裂缝宽度验算时,通常采用弹性理论和有限元分析方法。
弹性理论是基于材料的弹性性质来计算裂缝宽度的方法,它假设材料在荷载作用下呈现弹性变形,并通过应力和应变的关系来确定裂缝宽度。
有限元分析方法则是利用计算机模拟隧道结构的受力和变形情况,通过数值计算得出裂缝宽度。
隧道裂缝宽度验算的结果通常以裂缝宽度和裂缝扩展的风险等级来表达。
裂缝宽度的验算结果应符合相关的设计规范和标准,以确保隧道的安全使用。
裂缝扩展的风险等级则用于评估裂缝的稳定性,根据裂缝扩展的可能性和对结构安全的影响进行等级划分。
隧道裂缝宽度验算的结果还可以用于指导隧道的维护和加固工作。
如果验算结果显示裂缝宽度超过了设计要求或存在扩展的风险,就需要采取相应的维护和加固措施,以防止裂缝的继续扩展和对结构安全造成影响。
隧道裂缝宽度验算是隧道工程中非常重要的一项工作,它对隧道的安全性和稳定性具有重要意义。
通过对地质条件、隧道结构和地下水位等因素的综合考虑和分析,采用弹性理论和有限元分析等方法进行裂缝宽度验算,可以确保隧道的安全使用并指导维护工作的进行。
随着隧道技术的不断发展,隧道裂缝宽度验算也将不断完善和提高,以满足隧道工程的需求。

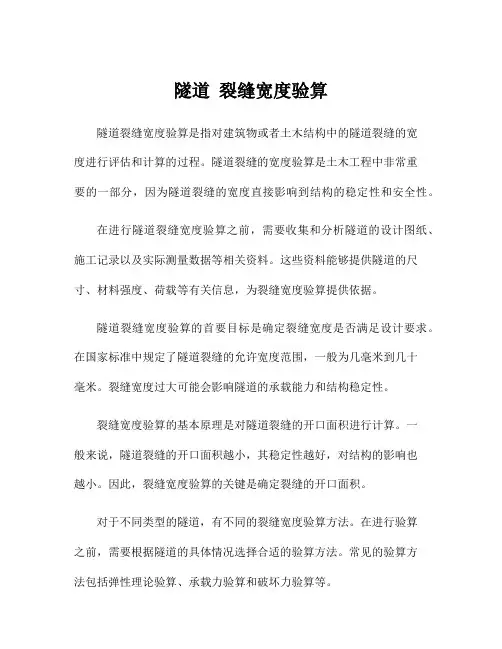

隧道裂缝宽度验算隧道裂缝宽度验算是指对建筑物或者土木结构中的隧道裂缝的宽度进行评估和计算的过程。
隧道裂缝的宽度验算是土木工程中非常重要的一部分,因为隧道裂缝的宽度直接影响到结构的稳定性和安全性。
在进行隧道裂缝宽度验算之前,需要收集和分析隧道的设计图纸、施工记录以及实际测量数据等相关资料。
这些资料能够提供隧道的尺寸、材料强度、荷载等有关信息,为裂缝宽度验算提供依据。
隧道裂缝宽度验算的首要目标是确定裂缝宽度是否满足设计要求。
在国家标准中规定了隧道裂缝的允许宽度范围,一般为几毫米到几十毫米。
裂缝宽度过大可能会影响隧道的承载能力和结构稳定性。
裂缝宽度验算的基本原理是对隧道裂缝的开口面积进行计算。
一般来说,隧道裂缝的开口面积越小,其稳定性越好,对结构的影响也越小。
因此,裂缝宽度验算的关键是确定裂缝的开口面积。
对于不同类型的隧道,有不同的裂缝宽度验算方法。
在进行验算之前,需要根据隧道的具体情况选择合适的验算方法。
常见的验算方法包括弹性理论验算、承载力验算和破坏力验算等。
弹性理论验算是一种常用的裂缝宽度验算方法。
它基于材料的弹性性质,通过对隧道裂缝的开口面积进行分析和计算,得出裂缝的宽度。
这种方法适用于材料具有较好的弹性行为的情况。
承载力验算是一种基于结构力学的裂缝宽度验算方法。
它通过计算隧道在工作荷载作用下的应力分布,进而得出裂缝的宽度。
这种方法适用于荷载较大,裂缝宽度较大的情况。
破坏力验算是一种根据结构的破坏模式进行裂缝宽度验算的方法。
它通过分析裂缝的扩展和破坏机制,确定裂缝宽度是否满足结构的承载能力。
这种方法适用于裂缝宽度较大,对结构稳定性有较大影响的情况。
在进行隧道裂缝宽度验算时,还需要考虑一些额外因素。
例如,材料的温度变化、湿度变化以及地震等外部因素都会影响隧道的裂缝宽度。
因此,在进行验算时需要对这些因素进行综合考虑。
总的来说,隧道裂缝宽度验算是一项重要的工作,它能够确保隧道结构的稳定性和安全性。
合理的裂缝宽度验算方法能够有效减小裂缝对结构的影响,为隧道的使用和维护提供有力的支持。
水池结构设计裂缝宽度验算有什么要求
1. 裂缝宽度限制:根据国家或行业的标准和规范,对于不同类型的
水池结构,一般有裂缝宽度的限定值。
这些限定值通常是根据结构设计荷载、结构材料、结构形式等因素综合考虑得出的。
一般情况下,常见的裂
缝宽度限值为0.1mm-0.5mm。
2.注重砌体结构的施工质量:水池结构施工中,砌体的结构组织、水
泥砂浆的配合比、砌体墙体的抗压强度等都会对结构的裂缝宽度产生影响。
因此,在设计之前,应注重砌体结构的施工质量控制。
3.结构的抗震能力:水池结构要考虑地震荷载的影响,结构应具备一
定的抗震能力。
裂缝宽度验算中应考虑地震荷载对结构的影响,并根据设
计需求来选择合适的结构形式和施工方法。
4.结构的变形能力:结构在承受力的作用下会发生变形,为了保证结
构的安全和耐久性,在验算中需要考虑结构的变形能力。
如果结构变形过大,会导致裂缝宽度超过规定的限值,影响结构的使用寿命和安全。
5.材料的选择和质量控制:水池结构的材料选择和质量对于裂缝宽度
的验算起着重要作用。
选择适宜的材料,控制材料的质量,可以降低结构
发生裂缝的风险。
6.结构的维护和检测:水池结构在使用过程中,需要进行定期的维护
和检测,及时发现并修复可能存在的裂缝。
定期的维护和检测可以有效延
长结构的使用寿命,避免裂缝宽度超出规定的限值。
综上所述,水池结构设计中裂缝宽度验算需要考虑结构的抗震能力、
变形能力、材料质量、施工质量等因素,并遵循国家或行业的标准和规范。
通过合理的设计和施工,以及定期的维护和检测,可以确保水池结构的安全和耐久性。
水池结构设计裂缝宽度验算有什么要
求?
1、先按配筋计算结果选配出钢筋的直径及间距,然后验算裂缝宽度。
2、裂缝宽度验算采用准永久组合值弯矩,水、土压力按标准值,地面堆积荷载按标准值的0、5,汽车、列车荷载不考虑。
3、裂缝宽度限值轧钢、炼钢、炼铁等水处理设施:0、25mm。
污水处理设施:0、20mm。
4、裂缝宽度计算按《给水排水工程构筑物结构设计规范》GB 50069-2002)附录A进行,Excel计算表格可用。
5、受力钢筋的保护层厚度:侧壁取30mm,与污水接触取35mm,当表面有水泥砂浆或涂料时可减少10mm;底板取40mm、受力筋可能是水平筋或竖筋。
1。
板最大裂缝宽度验算(GB50010-2002)
wmax=2.1*ψ*σsk/Es*(1.9*c+0.08*deq/ρte)
上式中:ψ:裂缝间纵向受拉钢筋应变不均匀系数,按下列公式计算:
ψ=1.1-0.65ftk/(ρte*σsk)
当ψ<0.2时,取ψ=0.2;当ψ>1.0时,取ψ=1.0
ρte:以有效受拉砼截面面积计算的纵向受拉钢筋配筋率,按下列公式计算:
ρte=As/Ate Ate=0.5*b*h+bf*hf
当ρte<0.01时,取ρte=0.01
σsk:按荷载短期效应组合计算的钢筋砼构件纵向受拉钢筋的应力(标准值),按下列公式计算:
σsk=Mk/(0.87*h0*As) h0=h-a
c:最外层纵向受拉钢筋外边缘至受拉区底边的距离(mm):当c<20时,取c=20;当c>65时,取c=65.
deq:纵向受拉钢筋的等效直径(mm),按下列公式计算:
deq=∑ni*di*di/∑ni*νi*di
di:第i种纵向受拉钢筋的直径(mm)
ni:第i种纵向受拉钢筋的根数
νi:第i种纵向受拉钢筋相对粘结特性系数,对变形钢筋(d>10mm)取ν=1.0,对光面钢筋取ν=0.7
上表中:Mk≌M/1.25。
