ABAQUS常用技巧总结

1.建模技巧

-合理选择单元类型：ABAQUS提供了多种常用的单元类型，如线单元、面单元和体单元等。根据具体的问题，选择合适的单元类型，以获得更精确的结果。

-使用多边形区域：当建模边界为复杂形状时，可以使用多边形区域功能，通过连接多个节点来创建所需的形状。

-利用参数化建模：利用工具栏上的参数化建模功能，可以通过调整参数来快速修改模型，提高建模效率。

2.材料建模技巧

-选择适当的材料模型：ABAQUS提供了多种材料模型，如弹性模型、塑性模型和粘弹性模型等。根据材料的实际性质，选择合适的材料模型，以准确描述材料的力学响应。

-自定义材料属性：当所需材料在ABAQUS中没有默认的材料属性时，可以使用自定义材料属性功能，在材料数据库中添加所需的属性。

-考虑温度和湿度效应：对于一些特殊情况下，材料的性质可能受到温度和湿度的影响。在建模过程中，可以通过材料属性的温度和湿度依赖性来考虑这些效应。

3.网格划分技巧

-合理选择单元大小：在进行网格划分时，应根据模型的特点和要求，合理选择单元的大小。过大的单元会导致精度较低，而过小的单元会增加计算复杂度和运行时间。 -使用自适应网格划分：对于复杂的几何形状，可以使用自适应网格划分功能，根据需求自动地在关键区域进行细化，以获得更准确的结果。

-检查网格的质量：ABAQUS提供了检查网格的质量的工具，在网格划分结束后，应对网格进行质量检查，确保网格的质量符合要求。

4.加载和边界条件技巧

-应用合适的加载：在模拟过程中，应根据具体的问题合理选择加载方式。可以通过施加约束、边界力和位移等方式来模拟实际的加载情况。

-使用周期边界条件：对于周期性结构或周期性加载的问题，可以使用周期边界条件，通过定义周期边界，简化模型的计算。

-考虑非线性效应：非线性效应在一些工程问题中很常见，如大变形、接触和摩擦等。在模拟过程中，应考虑这些非线性效应，以保证结果的准确性。

5.结果后处理技巧

-分析应力和应变：ABAQUS提供了丰富的后处理功能，可以分析和可视化模型的应力和应变分布。可以通过路径和图表等方式，对应力和应变进行详细分析。

-输出特定节点的结果：当模型较大时，可以通过输出特定节点的结果来减少结果文件的大小，便于后续的处理和分析。

-导出结果到其他软件：ABAQUS可以将结果导出为其他常用软件的格式，如CSV、VTK和AVI等，以便于在其他软件中进行后续处理和可视化。 以上是一些常用的ABAQUS技巧的总结，希望对使用ABAQUS进行有限元分析的工程师们有所帮助。通过合理应用这些技巧，可以提高建模和模拟的效率，并获得更准确的分析结果。

合集下载

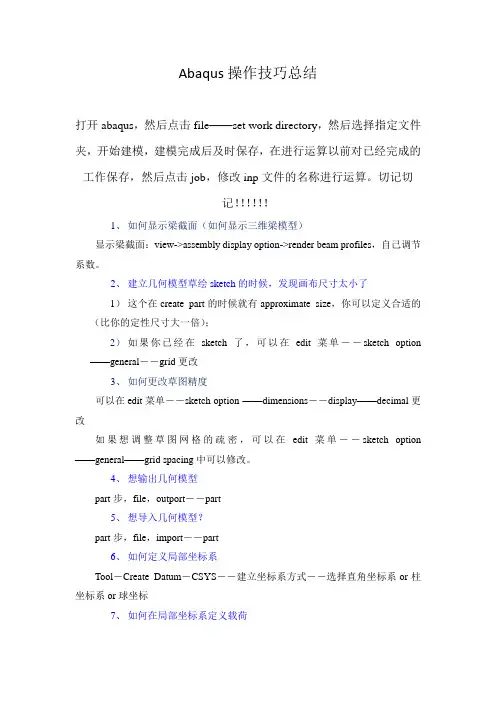

(完整)总结Abaqus操作技巧总结(个人),推荐文档
