焊接工程外观质量观感检查表

6.1 管子与管道焊接工程
6.1.1管子与管道焊接工程分类和质量检查、检验项目及抽查样本数量见表6.1.1。

表6.1.1 管子与管道焊接工程分类和质量检查、检验项目及抽查样本数量表
6.1.2 管子与管道焊接工程质量验收标准见表6.1.2。

表6.1.2 管子与管道焊接工程质量验收标准表
6.1.3管子与管道焊接工程检验批质量验收应符合下述规定：
1 管子与管道焊接工程质量分批验收的现场检查，应按6.1.1规定的比例事先确定外观抽查的种类、数量和部位，并按照6.1.2规定的质量标准进行验收，由验收组成员（不少于2人）共同至现场进行表面质量的外观检查，填写表5.1.10《焊接工程外观质量观感检查表》和表5.1.5《管子与管道焊接工程外观质量测量检查表》。

2 按表6.1.1规定的比例对检测、试验结果及记录检查，并汇总填写表5.1.4《（）焊接检验批工程质量验收表》的相关内容。

3 分批验收结束后，将表5.1.4《（）焊接检验批工程质量验收表》填写完整并签证。

焊接工程外观质量观感检查表摘要：一、焊接工程外观质量观感检查表的概述1.焊接工程外观质量观感检查表的定义2.焊接工程外观质量观感检查表的作用二、焊接工程外观质量观感检查表的内容1.焊接接头的外观质量检查2.焊接焊缝的外观质量检查3.焊接结构件的外观质量检查三、焊接工程外观质量观感检查表的编制1.焊接工程外观质量观感检查表的编制原则2.焊接工程外观质量观感检查表的编制步骤四、焊接工程外观质量观感检查表的使用1.焊接工程外观质量观感检查表的使用方法2.焊接工程外观质量观感检查表的使用注意事项五、焊接工程外观质量观感检查表的维护1.焊接工程外观质量观感检查表的维护措施2.焊接工程外观质量观感检查表的更新与改进正文：一、焊接工程外观质量观感检查表的概述焊接工程外观质量观感检查表是用于检查焊接工程外观质量的一种表格工具，它能够帮助工程师对焊接工程的外观质量进行评估，以确保焊接工程的质量达到规定的要求。

焊接工程外观质量观感检查表的作用主要体现在以下几个方面：1.确保焊接工程的质量：通过检查表对焊接工程的外观质量进行评估，可以确保焊接工程的质量达到规定的要求，保证焊接工程的安全性和可靠性。

2.提高焊接工程的效率：使用检查表可以快速、准确地对焊接工程的外观质量进行检查，提高焊接工程的效率。

3.统一焊接工程的评价标准：检查表提供了统一的外观质量评价标准，可以避免由于个人主观因素造成的评价不公。

二、焊接工程外观质量观感检查表的内容焊接工程外观质量观感检查表的内容主要包括以下几个方面：1.焊接接头的外观质量检查：主要检查焊接接头是否平整、无裂纹、无气孔等。

2.焊接焊缝的外观质量检查：主要检查焊接焊缝是否整齐、无咬边、无飞溅等。

3.焊接结构件的外观质量检查：主要检查焊接结构件的尺寸是否符合设计要求，表面是否光滑、无凹凸不平。

三、焊接工程外观质量观感检查表的编制焊接工程外观质量观感检查表的编制原则主要包括以下几个方面：1.统一性原则：检查表应提供统一的外观质量评价标准，以便于工程师进行统一的评价。

工程观感质量检查评分表(钢结构专业)施工单位：工程名称：序号检查项目检查内容与评分标准标准得分实得得分一、工程安全及功能观感质量1钢结构焊缝：1.有下列情况之一者，每处扣分：1）一级焊缝有咬边、未焊满、根部收缩、表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；2）二级焊缝有表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；3）焊缝外形不均匀、成型不好、焊道过渡不平滑、焊渣和飞溅物未清除干净。

高强度螺栓连接接头：1.扭剪型高强度螺栓梅花头未拧掉的数量大于该节点螺栓数的5%，超出的螺栓，每个螺栓扣分；2.高强度螺栓终拧后，螺栓丝扣外露应为2~3扣，不满足此要求，每个螺栓扣分；3.高强度螺栓摩擦面应保持干燥、整洁，除设计要求外，摩擦面不应涂漆，不满足此要求，每处扣分。

普通紧固件：1.有下列情况之一者，每处扣分：1）永久性普通螺栓外露丝扣少于2扣；2）普通螺栓、铆钉、自攻钉、拉铆钉、射钉等与连接钢板没有紧固密贴，外观排列不整齐。

钢构件顶紧：钢构件顶紧面不符合要求，每处扣分。

2网架结构焊缝：1.有下列情况之一者，每处扣分：1）一级焊缝有咬边、未焊满、根部收缩、表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；2）二级焊缝有表面气孔、夹渣、弧坑裂纹、电弧檫伤等缺陷；3）焊缝外形不均匀、成型不好、焊道过渡不平滑、焊渣和飞溅物未清除干净。

焊接球节点：焊接球表面应光滑平整、无波纹、局部凸凹不平不大于1.0mm，不满足此要求，每个焊接球扣分。

3网架结构螺栓球节点：1.有下列情况之一者，每个螺栓球扣分：1）螺栓球有过烧、裂纹及褶皱现象；2）高强度螺栓与球节点没有紧固连接，连接处有松动、间隙。

4标记：1.钢柱的主要构件的中心线及标高基准点不齐全，每发现一处扣1分；5支座钢结构：1.有下列情况之一者，每个螺栓扣分：1）地脚螺栓的规格、位置及其紧固不符合设计要求；2）地脚螺栓（锚栓）露出尺寸的偏差超过允许值；3）地脚螺栓（锚栓）的螺纹受到损坏；4）垫板与柱底面和基础没有紧贴平稳。

焊接工程外观质量观感检查表【原创版】目录1.焊接工程外观质量观感检查表的作用和重要性2.检查表的内容和填写要求3.如何正确填写焊接工程外观质量观感检查表4.注意事项和常见问题正文焊接工程外观质量观感检查表是保证钢结构焊接质量的重要手段，用于对钢结构焊接外观质量进行全面检查和评估。

正确的填写焊接工程外观质量观感检查表，对于确保工程质量、提高工程效率具有重要作用。

一、焊接工程外观质量观感检查表的作用和重要性焊接工程外观质量观感检查表主要用于检查钢结构焊接的外观质量，包括焊缝成形、表面缺陷、焊渣清理等方面。

通过检查表的填写，可以及时发现和改正焊接质量问题，确保钢结构焊接质量达到相关标准和要求。

二、检查表的内容和填写要求焊接工程外观质量观感检查表通常包括以下内容：1.工程名称、验收编号、检查日期等基本信息；2.焊接方法、焊接材料、焊接电流等焊接参数；3.焊缝名称、焊缝长度、焊缝数量等焊缝信息；4.焊缝成形、表面缺陷、焊渣清理等方面的检查内容和要求；5.检查结果和检查人员签名等。

在填写焊接工程外观质量观感检查表时，应按照以下要求进行：1.准确填写基本信息，确保信息完整、无误；2.详细记录焊接参数，以便后续质量追溯；3.按照焊缝信息填写焊缝成形、表面缺陷、焊渣清理等方面的检查结果；4.对检查结果进行客观评价，如实反映焊接质量；5.检查人员应签名，对检查结果负责。

三、如何正确填写焊接工程外观质量观感检查表在填写焊接工程外观质量观感检查表时，应注意以下几点：1.仔细阅读验收规范和检查标准，了解焊缝成形、表面缺陷、焊渣清理等方面的要求；2.逐项检查焊缝，记录检查结果，对不符合要求的地方进行整改；3.在检查表中详细记录检查结果，确保数据准确、完整；4.对检查结果进行汇总，评估焊接质量是否达到验收标准；5.如遇疑难问题，应请教专业人员，确保问题得到及时、正确解决。

四、注意事项和常见问题在填写焊接工程外观质量观感检查表过程中，应注意以下几点：1.保持检查表的整洁、无损，避免污渍、破损等情况；2.确保检查表的填写内容准确、完整，避免错填、漏填等情况；3.对检查结果进行客观评价，避免人为干扰；4.及时整理检查表，确保数据不丢失、不混乱。

电力建设施工质量验收规程第5部分：焊接前言本标准是根据《国家能源局关于下达2016年能源领域行业标准制（修）订计划的通知》（国能科技[2016]238号）,修订电力行业标准DL/T5210.7《电力建设施工质量验收及评价规程第7部分：焊接》（项目编号：能源20160418）的要求，在原《电力建设施工质量验收及评价规程第7部分焊接》基础上，按照新版的《电力建设施工质量验收规程》DL/T5210修订。

《电力建设施工质量验收规程》DL/T5210共5个部分：——DL/T 5210.1第1部分土建工程——DL/T 5210.2第2部分锅炉机组——DL/T 5210.3第3部分汽轮发电机组——DL/T 5210.4第4部分热工仪表及控制装置——DL/T 5210.5第5部分焊接本部分是DL/T 5210的第5部分。

本次修订标准主要技术内容与DL/T5210.7《电力建设施工质量验收及评价规程第7部分：焊接》相比较，主要的变更内容如下：1. 修改了标准名称和编号。

2. 调整了标准的结构。

3. 增加了单位工程和分部工程验收。

4．增加了施工质量验收范围划分表。

5. 完善了施工质量验收的用表。

6. 调整了标准目录。

7. 增加了施工质量记录及签证清单。

8. 对验收人员的资格和职责进一步明确。

9. 对验收合格标准作了规定。

标准的主编单位：中国电力科学研究院参编单位：中国能源建设集团广东火电建设工程有限公司、中国能源建设集团安徽电力建设第二工程有限公司、河南电力建设工程公司、山东电力建设第一工程有限公司、河北电力建设工程有限公司、中国能源建设集团北京电力建设公司。

主要起草人：郭军、乔亚霞、甘焕春、赵军、孙松涛、陈雅斌、张旭、任永宁。

主要审查人员：杨建平、李卫东、章亚林、孔雁、王学、覃勇光、常建伟、姜运建、梁军、葛兆祥、万天明、漆卫国、张忠文、李夕强、任德刚、单启兵、张建勋、吴芳、李太江、余世宏、蒋国颂。

电力建设施工质量验收规程第5部分：焊接1 总则1.0.1为规范和统一火电工程焊接施工的质量检查、验收，加强工程建设质量管理与控制，特修订本规程。

焊接工程外观质量观感检查表摘要：一、焊接工程外观质量观感检查表的概述1.焊接工程外观质量观感检查表的作用2.焊接工程外观质量观感检查表的内容二、焊接工程外观质量观感检查的具体内容1.焊缝的尺寸和形状2.焊缝的表面质量3.焊接接头的几何形状和尺寸4.焊接变形和残余应力三、焊接工程外观质量观感检查表的应用1.焊接工程质量控制2.焊接工艺优化3.焊接质量问题分析与处理四、焊接工程外观质量观感检查表的注意事项1.检查表的使用者需具备相关知识和技能2.检查表的制定需符合相关标准和规范3.检查表的更新和维护正文：焊接工程外观质量观感检查表是评价焊接工程质量的重要工具，通过对焊缝外观质量的检查，可以有效评估焊接工程的质量水平。

焊接工程外观质量观感检查表的内容主要包括焊缝的尺寸和形状、焊缝的表面质量、焊接接头的几何形状和尺寸、焊接变形和残余应力等方面。

焊缝的尺寸和形状是焊接工程外观质量观感检查的重点，包括焊缝的宽度、高度、长度等尺寸，以及焊缝的形状是否符合要求。

焊缝的表面质量直接影响焊接接头的强度和耐腐蚀性能，因此检查焊缝的表面是否光滑、无裂纹、气孔等缺陷至关重要。

焊接接头的几何形状和尺寸也是焊接工程外观质量观感检查的重要内容。

焊接接头的几何形状和尺寸应符合设计要求，以保证焊接接头的强度和稳定性。

焊接变形和残余应力会影响焊接接头的使用性能，因此需要对焊接变形和残余应力进行检查。

焊接工程外观质量观感检查表在焊接工程质量控制、焊接工艺优化和焊接质量问题分析与处理等方面具有广泛的应用。

使用检查表可以有效地评估焊接工程的质量，为焊接工艺的优化提供依据，以及及时发现和处理焊接质量问题。

焊缝外观质量检查表概述焊接是一种常见的连接方法，在许多工业领域都有广泛的应用。

焊接质量的高低对于焊接件的性能和使用寿命有着重要的影响。

焊缝外观质量检查是焊接质量控制的重要环节之一，通过对焊缝外观进行检查和评估，可以及时发现和纠正焊接中可能存在的问题，确保焊接件的质量。

检查表内容序号检查项目检查方法检查结果1焊缝形状目测合格/不合格2焊缝宽度量规测量合格/不合格3焊缝高度量规测量合格/不合格4焊缝波纹度视觉检查合格/不合格5焊缝表面光洁度视觉检查合格/不合格6焊缝裂纹目测合格/不合格7焊缝气孔视觉检查合格/不合格8焊缝夹渣视觉检查合格/不合格9焊缝咬边视觉检查合格/不合格10焊缝变形视觉检查合格/不合格检查项目说明1.焊缝形状：检查焊缝的形状是否符合要求，如直焊缝应为直线，环焊缝应为圆弧等。

2.焊缝宽度：测量焊缝的宽度，可以使用量规进行测量。

3.焊缝高度：测量焊缝的高度，可以使用量规进行测量。

4.焊缝波纹度：检查焊缝表面的波纹状况，应平整且连续。

5.焊缝表面光洁度：检查焊缝表面的光洁度，应无油污、氧化物、砂眼等。

6.焊缝裂纹：检查焊缝是否出现裂纹，如有裂纹则为不合格。

7.焊缝气孔：检查焊缝是否有气孔，如有气孔则为不合格。

8.焊缝夹渣：检查焊缝中是否夹杂有渣滓，如有夹渣则为不合格。

9.焊缝咬边：检查焊缝边缘是否有严重的咬边现象，如有咬边则为不合格。

10.焊缝变形：检查焊缝是否出现过大的变形，如有过大的变形则为不合格。

检查结果说明在检查结果栏中，填写“合格”或“不合格”来表示每一项检查项目的质量情况。

如果检查项的质量符合要求，则填写“合格”，否则填写“不合格”。

结论通过对焊缝外观质量的检查，可以及时发现和纠正焊接中可能存在的问题，确保焊接件的质量。

使用本检查表可以对焊缝外观进行全面的评估，有效提高焊接质量控制的效果。

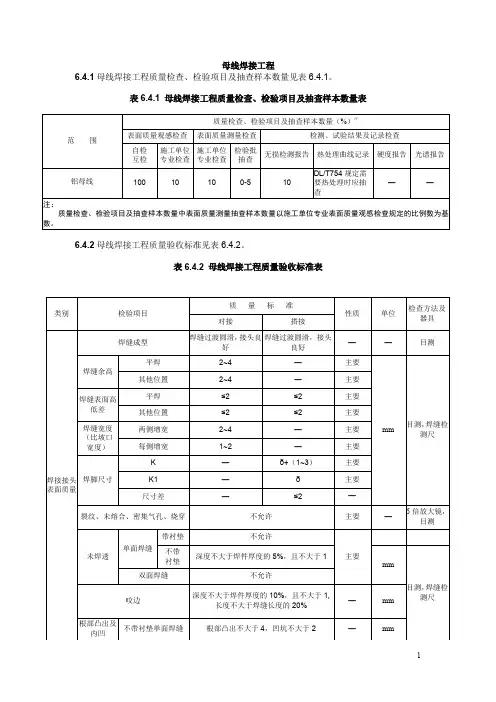

母线焊接工程
6.4.1母线焊接工程质量检查、检验项目及抽查样本数量见表6.4.1。

表6.4.1 母线焊接工程质量检查、检验项目及抽查样本数量表
6.4.2母线焊接工程质量验收标准见表6.4.2。

表6.4.2 母线焊接工程质量验收标准表
6.4.3母线焊接工程质量分批验收应符合下述规定：
1 母线焊接的工程的质量检查，按照DL/T754中表7规定的范围和比例进行自检和无损检测，按照表6.4.1规定的比例事先确定外观抽查的种类、数量和部位，并按照表6.4.2规定的质量标准进行验收，由验收组成员（不少于2人）共同至现场进行表面质量的外观检查，填写表5.1.10《焊接工程外观质量观感检查表》和表5.1.8《母线焊接工程外观质量测量检查表》。

2 按表 6.3.1规定的比例对热处理曲线进行检查，并汇总填写检查情况于表 5.1.4《（）焊接检验批工程质量验收表》。

3分批验收结束后，由验收组将表5.1.4《（）焊接检验批工程质量验收表》填写完整并签证。
