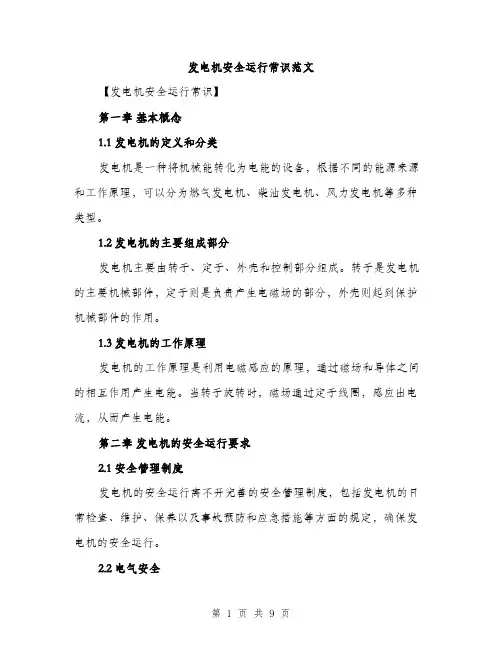

发电机安全运行常识范文【发电机安全运行常识】第一章基本概念1.1 发电机的定义和分类发电机是一种将机械能转化为电能的设备，根据不同的能源来源和工作原理，可以分为燃气发电机、柴油发电机、风力发电机等多种类型。

1.2 发电机的主要组成部分发电机主要由转子、定子、外壳和控制部分组成。

转子是发电机的主要机械部件，定子则是负责产生电磁场的部分，外壳则起到保护机械部件的作用。

1.3 发电机的工作原理发电机的工作原理是利用电磁感应的原理，通过磁场和导体之间的相互作用产生电能。

当转子旋转时，磁场通过定子线圈，感应出电流，从而产生电能。

第二章发电机的安全运行要求2.1 安全管理制度发电机的安全运行离不开完善的安全管理制度，包括发电机的日常检查、维护、保养以及事故预防和应急措施等方面的规定，确保发电机的安全运行。

2.2 电气安全发电机在工作过程中产生的电流和电压较高，应注意防止触电事故的发生。

安全操作人员应穿戴好绝缘工具，定期检查绝缘电阻，防止漏电等电气问题。

2.3 机械安全发电机的机械零部件应保持良好的工作状态，避免因零部件磨损、松脱等情况导致事故发生。

定期检查发电机的轴承、皮带传动系统以及冷却系统等部件，确保其正常运行。

2.4 燃气安全对于燃气发电机，要注意燃气的储存和使用安全。

燃气储存设施应符合相关安全要求，并定期进行安全检查。

在使用燃气发电机时，要确保通风良好，避免燃烧产生有害气体。

2.5 应急措施发电机在运行过程中可能会发生故障或事故，需要事先制定好应急预案，明确责任和应急处置措施。

安全操作人员应熟悉应急预案，随时能够采取有效的措施保障人员的安全。

第三章发电机安全运行的常识3.1 发电机的日常检查每天使用发电机之前，应进行日常检查，包括检查电气设备的接地、绝缘电阻等情况，检查机械设备的轴承和传动皮带的紧固情况，确保发电机处于良好的工作状态。

3.2 发电机的定期维护定期维护是确保发电机正常运行的重要环节，包括更换磨损的零部件、调整机械参数、清洁机械设备等。

发电机保护原理学习一、发电机保护的配置原则发电机是电力系统的核心，要保证发电机的安全、可靠运行，就必须针对其各种故障和异常工作情况，按照发电机容量及重要程度，装设完备的继电保护装置。

主要包括：(1)反映相间短路的纵联差动保护;(2)反映定子绕组匝间短路的匝间短路保护;(3)反映定子单相接地短路的定子接地保护;(4)反映发电机外部相间短路的后备保护及过负荷保护;(5)反映励磁回路接地的励磁回路一点和两点接地保护;(6)反映低励磁或失磁的失磁保护;(7)反映电子绕组过电压的过电压保护;(8)反映发电机失步的失步保护;(9)反映逆功率的逆功率保护;(10)反映低频率的低频保护;(11)反映定子铁芯过励磁的过励磁保护保护。

发电机保护配置的容量原则(1)1MW 以上的发电机，应装纵联差动保护(2)对发电机变压器组，当发电机与变压器之间有断路器时，发电机装设单100MW 及以下发电机，独的纵联差动保护; 当发电机与变压器之间没有断路器时，可装设发电机变压器组共用纵联差动保护，100MW 及以上发电机，除发电机变压器组共用纵联差动保护外，发电机还应装设单独的纵联差动保护，200～300MW 对的发电机变压器组可在变压器上增设单独的纵联差动保护，即采用双重快速保护。

(3)对300MW 及以上汽轮发电机变压器组，应装设双重快速保护，即装设发电机纵联差动保护、变压器纵联差动保护和发电机变压器组共用纵联差动保护; 当发电机与变压器之间有断路器时，应装设双重发电机纵联差动保护。

(4)与母线直接连接的发电机，当单相接地故障电流大于允许值时，应装设有选择性的接地保护装置。

(5)对于采用发电机变压器组单元接线的发电机，容量在对100MW 以下的，应装设保护区小于90%的定子接地保护; 容量在100MW 以上的，应装设保护区为100%的定子接地保护。

(6)1MW 以上的水轮发电机，应装设一点接地保护装置。

(7)100MW 以下的汽轮发电机，对一点接地故障，可采用定期检测装置。

发电机保护常识1 .发电机过激磁保护过激磁保护是反应发电机因频率降低或者电压过高引起铁芯工作磁密过高的保护。

过激磁保护分高、低两段定值，低定值经固定延时5s发出信号和降低励磁电压（降低励磁电压、励磁电流的功能暂未用），高定值经反时限动作于解列灭磁。

反时限延时上限为5秒，下限为200秒。

2 .发电机定子接地保护发电机定子接地保护作为发电机定子单相接地故障保护，由基波零序电压部分和三次谐波电压两部分组成，基波零序电压保护机端至机尾95%区域的定子绕组单相接地故障，由反映发电机机端零序电压原理构成，经时限t1（3s）动作于解列灭磁；三次谐波电压保护机尾至机端30%区域的定子绕组单相接地故障，由发电机中性点和机端三次谐波原理构成，经时限t2（5s）动作于信号。

二者组成100%的定子接地保护。

保护设有ＰＴ断线闭锁。

在这方面建议朋友们可以使用爱克赛的发电机，它从各个方面：性质、质量、功能、性价比等都是比较好的。

3 .发电机定子匝间保护保护由纵向零序电压和故障分呈负序方向判据构成,设置PT断线闭锁措施，作为发电机内部匝间、相间短路以及定子绕组开焊的主保护.故障分量负序方向判据通过检测流出发电机的负序功率实现纵向零序电压判据通检测中性点与发电机中性点直接相连但不接地的3PT开口三角绕组所输出的纵向3U0实现。

保护动作于全停。

4 .失步保护保护采用三阻抗元件，通过阻抗的轨迹变化来检测滑极次数并确定振荡中心的位置。

在短路故障、系统振荡、电压回路断线等情况下，保护不误动作。

保护一般动作于信号；当振荡中心在发电机－变压器组内部，保护I段启动经t1(0.5s)发跳闸命令, 动作于解列灭磁；当振荡中心在发电机－变压器组外部，保护II段启动经t2(2s)发信号。

保护装设有电流闭锁装置，用以保证在断路器断开时电流不超过断路器额定失步开断电流。

5 .低频累加保护低频累加保护反应系统频率降低对汽轮机影响的累积效应，保护由灵敏的频率继电器和计数器组成，经出口断路器辅助接点闭锁（即发电机退出运行时低频累加保护也退出运行），累计系统频率低于频率定值47.5Hz的时间，当累计时间达到整定值3000秒时，经延时30秒动作于发信号。

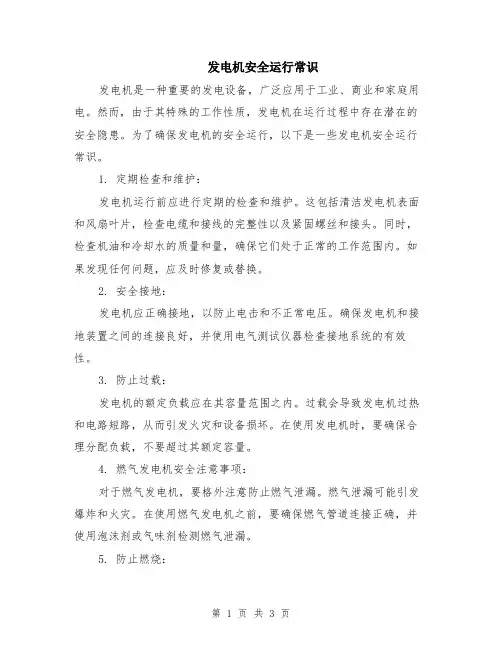

发电机安全运行常识发电机是一种重要的发电设备，广泛应用于工业、商业和家庭用电。

然而，由于其特殊的工作性质，发电机在运行过程中存在潜在的安全隐患。

为了确保发电机的安全运行，以下是一些发电机安全运行常识。

1. 定期检查和维护：发电机运行前应进行定期的检查和维护。

这包括清洁发电机表面和风扇叶片，检查电缆和接线的完整性以及紧固螺丝和接头。

同时，检查机油和冷却水的质量和量，确保它们处于正常的工作范围内。

如果发现任何问题，应及时修复或替换。

2. 安全接地：发电机应正确接地，以防止电击和不正常电压。

确保发电机和接地装置之间的连接良好，并使用电气测试仪器检查接地系统的有效性。

3. 防止过载：发电机的额定负载应在其容量范围之内。

过载会导致发电机过热和电路短路，从而引发火灾和设备损坏。

在使用发电机时，要确保合理分配负载，不要超过其额定容量。

4. 燃气发电机安全注意事项：对于燃气发电机，要格外注意防止燃气泄漏。

燃气泄漏可能引发爆炸和火灾。

在使用燃气发电机之前，要确保燃气管道连接正确，并使用泡沫剂或气味剂检测燃气泄漏。

5. 防止燃烧：发电机在运行期间会产生高温，因此要注意防止燃烧。

首先，发电机应远离易燃物品，如纸张和液体。

其次，发电机的排气孔应保持畅通，避免堵塞。

最后，定期清洁机油滤芯和空气滤芯，确保发电机的冷却系统正常工作。

6. 高温保护：发电机在运行过程中会产生高温，为了防止过热，应格外注意。

首先，确保发电机的冷却系统正常工作，冷却液的温度和液位正常。

其次，在发电机运行时，要注意观察机体温度的变化，如发现温度升高异常，应立即停机检修。

最后，定期检查电机绕组的绝缘状况，以避免绝缘老化和短路。

7. 避免湿度：在潮湿的环境中使用发电机时，必须特别小心。

潮湿的环境容易导致发电机绝缘老化和电路短路。

在潮湿环境中使用发电机时，要注意将其放置在干燥通风的地方，并使用合适的防潮措施，如防潮膜或遮阳棚。

8. 燃油贮存注意事项：如果需要存储燃油供发电机使用，必须采取必要的安全措施。

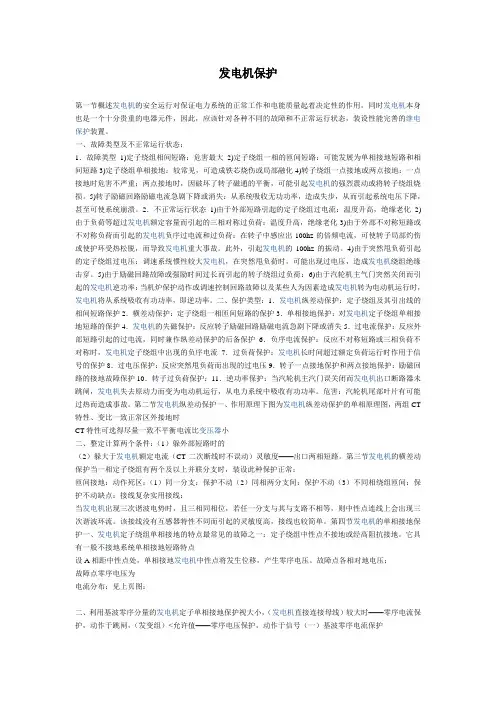

发电机保护第一节概述发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身也是一个十分贵重的电器元件，因此，应该针对各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。

一、故障类型及不正常运行状态：1．故障类型1)定子绕组相间短路：危害最大2)定子绕组一相的匝间短路：可能发展为单相接地短路和相间短路3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部融化4)转子绕组一点接地或两点接地：一点接地时危害不严重；两点接地时，因破坏了转子磁通的平衡，可能引起发电机的强烈震动或将转子绕组烧损。

5)转子励磁回路励磁电流急剧下降或消失：从系统吸收无功功率，造成失步，从而引起系统电压下降，甚至可使系统崩溃。

2．不正常运行状态1)由于外部短路引起的定子绕组过电流：温度升高，绝缘老化2)由于负荷等超过发电机额定容量而引起的三相对称过负荷：温度升高，绝缘老化3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，而导致发电机重大事故。

此外，引起发电机的100hz的振动。

4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大发电机，在突然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿。

5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷：6)由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉保护动作或调速控制回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统吸收有功功率，即逆功率。

二、保护类型：1．发电机纵差动保护：定子绕组及其引出线的相间短路保护2．横差动保护：定子绕组一相匝间短路的保护3．单相接地保护：对发电机定子绕组单相接地短路的保护4．发电机的失磁保护：反应转子励磁回路励磁电流急剧下降或消失5．过电流保护：反应外部短路引起的过电流，同时兼作纵差动保护的后备保护6．负序电流保护：反应不对称短路或三相负荷不对称时，发电机定子绕组中出现的负序电流7．过负荷保护：发电机长时间超过额定负荷运行时作用于信号的保护8．过电压保护：反应突然甩负荷而出现的过电压9．转子一点接地保护和两点接地保护：励磁回路的接地故障保护10．转子过负荷保护：11．逆功率保护：当汽轮机主汽门误关闭而发电机出口断路器未跳闸，发电机失去原动力而变为电动机运行，从电力系统中吸收有功功率。

发电机安全运行常识发电机是一种常见的发电设备，它广泛应用于工业、农业、军事、民用等各个领域。

正确的使用和维护发电机是保证其安全运行的关键。

下面是一些发电机安全运行常识，供大家参考。

1. 安装位置选择：发电机安装位置应选择在通风良好、干燥、无易燃易爆物品的场所，确保发电机正常运行时有足够的空气循环。

同时，要确保发电机固定牢固，防止震动引起的故障。

2. 电源连接：在连接发电机至电源时，务必确保与接口相符，并使用合适的电源线。

同时，要确保电源开关处于关闭状态，以防止触电。

3. 接地保护：发电机必须进行良好的接地保护。

必要时，可以使用接地线将发电机接地，以防止电击和防止静电聚集。

4. 维护保养：定期对发电机进行保养和维护，检查所有电气连接是否正常，电缆是否磨损，接线盒是否松动等。

同时，要保持发电机清洁，防止灰尘积累，影响散热和运行效果。

5. 过载保护：发电机的额定功率是指其能够持续供电的最大功率。

在使用中，应避免过载运行，否则会损坏发电机。

可以使用电流表监测电流，以及使用配电箱进行功率分配。

6. 燃油管理：对于使用液体燃料的发电机，应定期检查和更换油液。

同时，要定期清洗燃油箱和过滤器，确保燃油清洁，以保证供油和燃烧的质量。

7. 防火措施：发电机使用过程中要注意防火安全。

要禁止在发电机附近吸烟或使用明火等。

如果发电机故障或燃烧，应立即切断电源，并使用灭火器进行扑灭。

8. 防水措施：发电机在户外使用时要特别注意防水措施。

应确保发电机放置在干燥的地方，使用防水罩覆盖，以防止雨水侵入。

9. 人身安全：在接触发电机时，要注意人身安全。

禁止穿着拖鞋进行操作，应穿戴绝缘手套和带有防护眼镜的安全头盔，以防电击和其他事故发生。

10. 操作规范：发电机的启动和停机应按照操作规范进行，首先检查是否有异常，然后启动或停止。

在操作中要集中注意力，严禁擅自更改操作方式。

11. 故障排查：在发电机故障出现时，不要擅自修理，应立即停机，并寻找专业人员进行排查和处理。

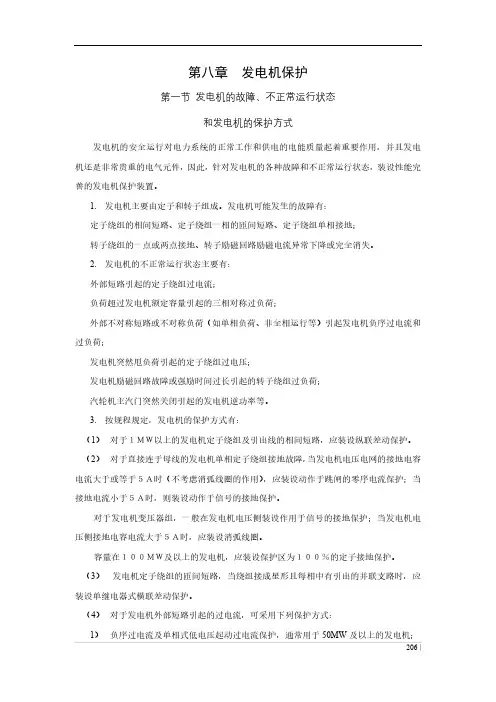

第八章发电机保护第一节发电机的故障、不正常运行状态和发电机的保护方式发电机的安全运行对电力系统的正常工作和供电的电能质量起着重要作用，并且发电机还是非常贵重的电气元件，因此，针对发电机的各种故障和不正常运行状态，装设性能完善的发电机保护装置。

1.发电机主要由定子和转子组成。

发电机可能发生的故障有：定子绕组的相间短路、定子绕组一相的匝间短路、定子绕组单相接地；转子绕组的一点或两点接地、转子励磁回路励磁电流异常下降或完全消失。

2.发电机的不正常运行状态主要有：外部短路引起的定子绕组过电流；负荷超过发电机额定容量引起的三相对称过负荷；外部不对称短路或不对称负荷（如单相负荷、非全相运行等）引起发电机负序过电流和过负荷；发电机突然甩负荷引起的定子绕组过电压；发电机励磁回路故障或强励时间过长引起的转子绕组过负荷；汽轮机主汽门突然关闭引起的发电机逆功率等。

3.按规程规定，发电机的保护方式有：（1）对于１ＭＷ以上的发电机定子绕组及引出线的相间短路，应装设纵联差动保护。

（2）对于直接连于母线的发电机单相定子绕组接地故障，当发电机电压电网的接地电容电流大于或等于５Ａ时（不考虑消弧线圈的作用），应装设动作于跳闸的零序电流保护；当接地电流小于５Ａ时，则装设动作于信号的接地保护。

对于发电机变压器组，一般在发电机电压侧装设作用于信号的接地保护；当发电机电压侧接地电容电流大于５Ａ时，应装设消弧线圈。

容量在１００ＭＷ及以上的发电机，应装设保护区为１００％的定子接地保护。

（3）发电机定子绕组的匝间短路，当绕组接成星形且每相中有引出的并联支路时，应装设单继电器式横联差动保护。

（4）对于发电机外部短路引起的过电流，可采用下列保护方式：1）负序过电流及单相式低电压起动过电流保护，通常用于50MW及以上的发电机；2）复合电压起动的过电流保护；3）过电流保护，用于1MW以下的小发电机。

（5）对于由不对称负荷或外部不对称短路引起的负序过电流，一般在50MW及以上的发电机上装设负序电流保护。

2023年发电机安全运行常识随着科技的不断进步，发电机的应用范围越来越广泛。

但是，发电机的安全运行依然是一个重要的问题。

为了确保发电机的安全运行，我们有必要了解和掌握一些发电机的安全运行常识。

以下是关于2023年发电机安全运行常识的3000字详细介绍。

一、发电机的基本知识1. 发电机的基本原理：发电机是将机械能转化为电能的装置。

它利用电磁感应的原理，在导线中产生电压和电流。

2. 发电机的结构：发电机主要由转子、定子和传动装置组成。

转子是发电机的动部件，是通过传动装置与外部的能源（如发动机）相连，使之转动；定子是发电机的静部件，它包含发电机的绕组，产生电压和电流。

二、发电机的安装使用1. 发电机的安装位置尽量选择在通风良好的地方，避免阳光直射和潮湿环境，以防止发电机过热或水分进入。

2. 发电机要固定好，保持稳定。

在使用过程中，要定期检查发电机是否松动、螺丝是否紧固。

3. 发电机的检查和维护应定期进行。

包括清洁发电机外壳、清理空气滤清器、检查和更换机油、检查电气连接是否牢固等。

三、发电机的安全操作1. 在启动发电机前，要确保发电机的开关处于关闭位置，然后再连接负载设备。

启动发电机后，再逐渐将负载设备的开关打开，以避免突然的负荷冲击。

2. 使用发电机时，要遵循安全操作规程，严禁超负荷使用发电机，以避免发电机过载损坏。

3. 发电机运行时不允许进行维护和修理。

如需检修或维护，必须先停机，并切断与电源的连接。

4. 发电机使用过程中，发现发电机发生异常音响、异味、漏电等情况时，应立即停机检查，并请专业人士修理。

四、发电机的故障排除1. 发电机无法起动：首先检查电源和电源线路是否正常，然后检查发电机的启动开关是否打开，发动机是否有足够的燃料和机油。

如无法解决问题，应请专业人士检修。

2. 发电机运行不稳定：检查发电机的负载情况，如负载过大则应及时减负。

同时检查燃料和机油是否充足，空气滤清器是否清洁。

如问题仍然存在，应请专业人士检修。

发电机安全运行常识(1)温度发电机运行中，各部分的温度过高，会使绝缘加速老化，从而缩短使用寿命，甚至会引起发电机的事故。

一般来说，发电机温度若超过额定允许温度8~C长期运行时，就会使其寿命缩短一半，所以必须严格监视发电机各部分的温度不得超过允许值。

同时为了真正反映发电机内部各部分的实际温度，还要监视其温升。

发电机的允许温度和温升，决定于发电机采用的绝缘材料的等级，铁心的允许温度不得超过绕组所允许的温度。

(2)冷却介质发电机运行时，将产生铜损和铁损，并转化为热量，使发电机各部的温度升高。

为了保证发电机能在其绝缘材料允许温度下长期运行，必须使其冷却介质符合有关要求，以便连续不断地把损耗所产生的热量排出去。

(3)电压发电机电压在额定值的5％范围内变化时允许长期运行。

当发电机电压降低较多时，出力必然受到限制，因为定子电流不得超过额定值的105％，否则定子绕组的温度就会升高，超出允许值。

此外，当发电机电压过低时，将使电网的稳定受到威胁，所以一般规定发电机电压应不低于额定值的90％。

当发电机电压升高较多时，励磁电流便要增加，转子的温升就有可能超过允许值。

同时定子铁心的磁通密度增高，铁损增大，使铁心发热增加。

此外，较高电压使定子绕组绝缘有击穿的危险，因此值班人员应认真监视，及时调整发电机电压在允许范围内运行。

(4)频率若发电机运行中频率变化较大时，不仅对用户用电极为不利，而且对发电机也会带来有害影响。

频率升高，就是发电机的转速增高，转子上的离心力增大，易使转子的某些部件损坏。

2．发电机的启动与运行安全注意事项(1)发电机启动过程中的检查发电机组一经启动，即使转速很低，也应认为发电机和有关的电气装置都已经带电，此时任何人不准在这些回路上做任何工作，以免发生触电事故。

发电机升速到额定转速的一半时，电气值班员应对发电机各部进行一次检查。

应仔细倾听发电机、励磁机内部声音是否正常，有无摩擦和振动，整流子或集电环上的电刷是否正常等。

电力系统主设备保护之发电机保护1. 引言发电机作为电力系统中最重要的主设备之一，对电力系统的稳定运行起着至关重要的作用。

然而，发电机在运行过程中会面临各种各样的故障和异常情况，如过载、短路、超励、欠励等。

为了保证发电机的安全运行、延长发电机的使用寿命，必须对发电机进行全面有效的保护。

本文将介绍发电机保护的基本原理、保护措施以及保护装置的选型和调试等内容。

2. 发电机保护原理发电机保护的基本原理是通过对发电机的各项参数进行监测和测量，当发生故障或异常情况时，及时采取保护措施，保护发电机不受损害。

发电机保护通常包括以下几个方面：2.1 过载保护过载是指发电机长时间工作在超过额定负载的状态下，会引起发电机温升过高，甚至损坏绕组绝缘。

因此，在发电机的过载保护中，需要根据发电机的额定功率和额定电流进行合理的设置。

2.2 短路保护短路是指发电机绕组中的两个或多个相之间或相与地之间发生直接接触，产生大电流，会导致发电机绕组烧坏。

短路保护的主要目的是在发生短路时，迅速切断故障电路，防止发电机受损。

2.3 欠电压保护欠电压是指发电机输出电压低于额定值的状态，可能是由于系统故障或负荷过重引起。

欠电压保护的作用是及时检测到发电机输出电压的异常，保护发电机免受继续运行在低电压状态下的风险。

2.4 过热保护过热是指发电机运行过程中绕组温度升高超过正常范围，会对绕组绝缘造成损坏，甚至引发火灾。

过热保护的措施包括对发电机绕组温度进行实时监测，并在温度超限时采取相应的保护措施。

2.5 欠频和超频保护欠频是指发电机输出频率低于额定值，超频则相反。

欠频和超频保护的目的是保护发电机，防止在频率异常情况下继续运行，导致发电机受损。

3. 发电机保护措施为了保护发电机，通常采用以下几种保护措施：3.1 主保护及备用保护发电机通常配备有主保护和备用保护，以确保在主保护失效时，备用保护能及时接管保护功能。

这样可以避免因保护装置失效而导致发电机受损。

发电机保护第一节 基本概念一 发电机发电机的作用是将汽轮机或水轮机输出的机械能变换成电能。

1 主要构成发电机主要由定子和转子两部分构成。

在定子与转子间留有适当的间隙，通常将该间隙称作为气隙。

极对数为1的三相交流同步发电机的结构示意图如图1所示。

在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中设置有定子绕组。

每台发电机的定子绕组为三相对称式绕组，如图1中的a-x 、b-y 、c-z 所示。

所谓三相对称绕组是指三个绕组（即a-x 、b-y 、c-z ）的匝数相等，其空间分布相对位置相距1200。

在定子铁芯的上槽与下槽之间设置有屏蔽层。

在转子铁芯上也有槽，槽内设置有转子绕组（如图1中的W －j 所示）。

图1 三相同步交流发电机结构示意图为提高发电机的单机容量及降低铁芯及绕组的温度，各种发电机均设置有冷却系统。

小型发电机一般采用空气冷却方式，也有采用氢冷式；对于大型汽轮发电机，通常采用水内冷及氢冷方式。

2 作用原理在转子绕组中（图1中的W －j ）通入直流，产生一恒定磁场（其两极极性分别为N －S ）。

发电机转子由汽轮机或水轮机拖着旋转，恒定磁场变成旋转磁场（通常称之气隙磁场）。

转子旋转磁场切割定子绕组，必将在定子绕组产生感应电势。

由于转子磁场在气隙中按正弦分布，而转子以恒定速度旋转，从而使定子绕组中的感应电势按正弦波规律变化。

发电机并网运行时，定子绕组中出现感应电流，向系统输出电能。

3 发电机的额定转速转子磁场旋转时，每转过一对磁极，定子绕组中的电势便历经一个周期。

因此，定子绕组中电势的频率可由每秒钟转过磁极的极对数来表示。

设发电机的极对数（即一个N 、一个S ）为P ，每分钟的转速为n ，则频率 转速 (1)汽轮发电机的极对数P ＝1，当电网的频率f ＝50赫时，n ＝3000转/分。

对于水轮发电机，其极对数较多，故允许其转速转低，当P ＝4时，水轮机的转速n=750转/分，当极对数P ＝24时，其转速为125转/分。
