基于SRD的梳状谱发生器设计

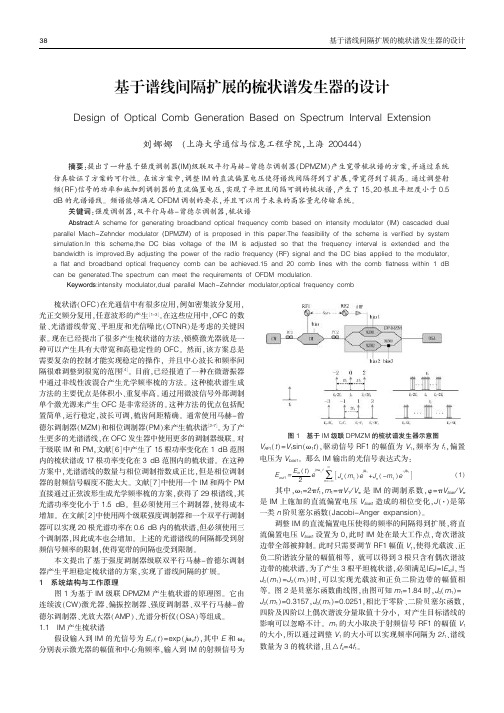

基于谱线间隔扩展的梳状谱发生器的设计
刘娜娜
【期刊名称】《工业控制计算机》
【年(卷),期】2018(031)011
【摘要】提出了一种基于强度调制器(IM)级联双平行马赫-曾德尔调制器(DPMZM)产生宽带梳状谱的方案,并通过系统仿真验证了方案的可行性.在该方案中,调整IM
的直流偏置电压使得谱线间隔得到了扩展,带宽得到了提高.通过调整射频(RF)信号
的功率和施加到调制器的直流偏置电压,实现了平坦且间隔可调的梳状谱,产生了15、20根且平坦度小于0.5 dB的光谱谱线.频谱能够满足OFDM调制的要求,并且可以用于未来的高容量光传输系统.
【总页数】3页(P38-40)
【作者】刘娜娜
【作者单位】上海大学通信与信息工程学院,上海 200444
【正文语种】中文
【相关文献】
1.基于SRD的梳状谱发生器仿真设计 [J], 刘婧;费霞;倪婷
2.基于ADS仿真的梳状谱发生器的设计与实现 [J], 赖寒昱;李光灿;杜勇
3.一种基于FPGA的数字可控梳状谱发生器设计 [J], 厉沁知;周焚江;蒋旭辉
4.一种基于锁相环梳状谱发生器的设计 [J], 刘汉子; 石玉; 张玮
5.一种基于FPGA的数字可控梳状谱发生器设计 [J], 厉沁知;周焚江;蒋旭辉
因版权原因，仅展示原文概要，查看原文内容请购买。

• 117•本文阐述了一种利用阶跃恢复二极管（SRD）非线性特性设计的梳状谱发生电路，用于实现微波倍频功能。

通过ADS软件进行了原理验证，仿真分析了电路参数对传输特性的影响，并结合了实际电路进行测试调试，仿真与实测结果表明梳状谱电路可应用于倍频电路。

引言：在微波电路中，广泛地采用频率变换电路。

其中，倍频器是不可或缺的一种，它主要利用半导体器件的非线性特性原理，包含非线性电阻倍频与非线性电抗倍频。

其中，非线性电阻倍频方式具有能量损耗，即倍频效率低的特点。

非线性电抗倍频实现方式有变容二极管、阶跃恢复二极管和晶体三极管等。

其中，阶跃恢复二极管是变容二极管的一个特例，相对来说非线性特性更明显，倍频效率更高。

本文中采用SRD设计并实现梳状谱电路——一种特殊形式的倍频器，该电路产生基准频率整数倍的各次谐波频率，谐波的谱线如同梳子一般而得名。

根据需要，设计了一款输入频率为100MHz，输入功率≥18dBm，输出频率为0.1~10GHz的梳状谱电路。

1.梳状谱电路原理典型的阶跃二极管梳状谱发生器工作原理为：激励源——偏置电路——匹配网络——脉冲发生器——输出，如图1所示。

激励源输入一定的功率来推动SRD工作，输入功率大小需要适当，功率过大的情况下二极管被过度激励，会恶化相位噪声，功率过小无法推动其工作。

偏置电路与匹配电路都是为了将输入功率更有效地加载到SRD上，防止信号反射。

最终，单一频率的输入信号经过SRD后产生窄脉冲信号。

1.1 阶跃恢复二极管SRD可以等效为一个开关电容，正偏时其结电容变化很大，形成一个大的扩散电容，二极管近似为短路；反偏时等效为一个小电容，近似为开路。

其等效电路如图2所示。

因此，当外加信号周期性变化时，阶跃管便在这两种状态间快速转换，使管子发生电流阶跃，形成一个狭窄、大幅度的电压脉冲。

利用这种电容突变的强非线性激发出丰富的谐波。

图1 梳状谱电路原理框图图2 阶跃恢复二极管等效电路设计梳状谱电路首先要选择特性满足要求的SRD。

基于SRD的梳状谱发生器设计作者：张艳妮高云孙学君来源：《中文信息》2016年第07期摘要：本文介绍了利用阶跃恢复二极管（SRD）倍频原理设计的梳普产生器。

梳普产生器的结构简单、性能稳定可靠，相位噪声逼近理论计算值。

输出谱线功率：当输入信号为200MHz、10dBm时，8GHz下输出功率大于-15dBm。

与国外同类产品水平相当。

关键词：阶跃恢复二极管梳谱发生器中图分类号：TN702 文献标识码：A 文章编号：1003-9082（2016）07-0275-01一、引言随着雷达系统中的信号频率不断的提高及工作带宽的更高要求，各种宽带、超倍频程带宽的微波频率源相继出现。

通常采用间接频率合成器来提高最终输出频率，并同时满足相位噪声以及频率稳定性要求。

梳状谱发生器做为固态信号源，是用来产生含有以输入信号频率为基波频率的高次谐波的宽频带信号源。

它具有输入驻波小、噪声低、频带宽、频率稳度高、超小型等固态源所需要具备的优点，是一种可将低频、高稳定度的信号，延伸到高频、宽频带、高稳定度的微波信号的功能块。

解决了制作高频信号源的困难，可以很好的满足雷达及测试系统对固态源的应用要求。

二、SRD特性分析SRD是具有很强非线性特性的器件，利用它的强非线性导电特性来产生窄电流脉冲。

它产生谐波的效率可以接近1/n，这里n代表谐波次数。

阶跃恢复二极管倍频器无需空闲电路，使得电路具有十分简单、紧凑的优点。

因此，阶跃恢复二极管常常适用于需要高效率、高阶倍频的场合。

由于阶跃二极管本身的结构特点：在高阻抗状态下具有低的电容，而在低阻抗状态下具有大的电容。

阶跃恢复二极管在高频或者突变电压的激励下，正向导通时储存大量的电荷，呈现非常低的阻抗状态；当转到反向偏置，这些储存的电荷返回原处，形成了很大的反向电流。

等到储存的电荷接近耗尽时，反向电流迅速减小，并立刻以很陡峭的速度趋于截止状，即阶跃恢复。

正是因为这种反向电流的突变，形成了一个反向窄脉冲电压。

基于ads仿真的梳状谱发生器的设计与实现梳状谱发生器是一种广泛应用于通信、雷达、光谱分析等领域的信号发生器，它能够提供稳定、高分辨率、频率连续可调的信号输出。

本文将针对梳状谱发生器的设计与实现，基于ads仿真进行详细的介绍。

梳状谱发生器的基本原理是利用频率合成技术，通过将多个相位可调的载波信号进行混频合成，形成一个频率分辨率非常高的梳状谱，从而实现高精度的信号产生。

梳状谱发生器通常包括振荡器、相位调节器、混频器、滤波器和放大器等基本组成部分。

首先，我们需要确定梳状谱发生器的工作频率范围和分辨率要求。

在设计时，我们可以选择使用基于DDS（直接数字合成）技术的数字振荡器作为基频信号源，以实现频率连续可调的要求。

结合相位调节器可以实现每个频率分量的相位调节，从而实现梳状谱的产生。

其次，我们需要设计混频器和滤波器模块，用于将多路频率合成的信号进行混频和滤波处理，以获得稳定、纯净的输出信号。

在ads仿真中，我们可以通过建立适当的混频器和滤波器模型，进行电路的仿真分析和参数优化，以满足梳状谱发生器的输出性能要求。

另外，对于梳状谱发生器的放大器设计也非常关键。

放大器需要具备高线性度、宽带和低噪声等特性，以保证输出信号的幅度和谱纯度。

在ads仿真中，我们可以利用模拟器进行放大器电路的设计优化，以提高整个梳状谱发生器的整体性能。

在实际的工程应用中，还需要根据具体的系统需求，考虑梳状谱发生器的集成度、尺寸和功耗等方面的问题。

通过优化电路结构和选择合适的器件，可以实现梳状谱发生器的小型化和低功耗化。

总的来说，基于ads仿真的梳状谱发生器设计与实现涉及到频率合成技术、混频和滤波技术、放大器设计和电路优化等多个方面。

通过逐步分析和优化各个模块，可以实现高性能、高稳定性的梳状谱发生器设计，满足不同领域的应用需求。

L频段高稳梳状谱电路设计与实现韩鹏飞【摘要】利用阶跃恢复二极管的强非线性特点,设计了一个输入信号频率100 MHz、输出信号频率0.9～ 1.4 GHz的梳状谱电路,经开关滤波器电路处理后可以实现6个单频点输出.梳状谱电路经优化设计和调试,以较低的驱动功率实现了模块高稳定输出.在-55℃～+85℃工作温度范围内、输入信号功率0～+3 dBm条件下,梳状谱电路驱动功率为20 dBm左右,测试模块输出信号功率变化小于1.5 dB,附加相位噪声劣化小于1 dB.【期刊名称】《电讯技术》【年(卷),期】2012(052)008【总页数】5页(P1340-1344)【关键词】滤波器;梳状谱电路;阶跃恢复二极管;低附加相位噪声;高幅度稳定性【作者】韩鹏飞【作者单位】中国电子科技集团公司第十三研究所,石家庄050051【正文语种】中文【中图分类】TN702某项目中需要用到分频段滤波器模块，要求输入信号频率100 MHz，功率0～+3 dBm；输出0.9 GHz、1.0 GHz、1.1 GHz、1.2 GHz、1.3 GHz、1.4 GHz共6个频点；工作温度-55℃～+85℃，输出信号幅度-10±1.5 dBm；附加相位噪声恶化小于3 dB。

需要说明的是，该组件对可靠性有明确要求，用户不希望使用温补衰减器降低输出信号功率波动。

整个模块由梳状谱电路和开关滤波器两部分组成。

其中开关滤波器电路中的开关、滤波器高温时插损增大，低温时插损降低，放大器高温时增益降低，低温时增益增大，因此开关滤波器具有高温时幅度降低，低温时幅度增大的变化特性，并且这种变化是固有的，只能通过选择合适的器件将变化控制在一定范围，无法通过调试消除或改善。

输入信号有3 dB的功率波动，具有的很宽工作温度范围，不利于控制输出幅度变化；另外，考虑到组件输出信号多达6个频点，各频点输出幅度变化的不一致性和用于调整幅度的衰减器衰减量的不连续性，在不使用温度补偿衰减器的前提下，要求与之配套的梳状谱电路本身必需具备很高的输出幅度稳定性，是性能实现的关键电路。
