新能源汽车高压配电系统的内部构造、功能、故障诊断1. 配电系统功能高压配电箱总成的主要功能是通过对接触器的控制来实现将高压电池的高压直流电供给整车高压电器，以及接收车载充电器或非车载充电器的直流电来给高压电池充电，同时含有其他辅助检测功能，如电流检测、漏电检测等。
以比亚迪新能源车型为例，唐 DM 的高压配电箱总成如图1所示，宋DM高压配电箱安装位置如图2所示。
▲ 图1 比亚迪唐DM高压配电箱总成▲ 图2 比亚迪宋DM高压配电箱安装位置高压配电箱功能见下表：2. 配电箱总成结构以比亚迪唐DM车型为例，高压配电箱外部接口如图3所示，内部结构如图4所示。
▲ 图3 比亚迪唐 DM 高压配电箱外部接口▲ 图4 比亚迪唐DM高压配电箱内部结构3. 高压互锁功能以比亚迪新能源车型为例，高压互锁包括结构互锁（图5）和功能互锁（图6）。
结构互锁的主要高压接插件均带有互锁回路，当其中某个接插件被带电断开时，高压电池管理器便会检测到高压互锁回路存在断路，为保护人员安全，将立即进行报警并断开主高压回路电气连接，同时激活主动泄放。
▲ 图5 高压结构互锁（比亚迪唐 DM）▲ 图6 高压功能互锁（比亚迪唐 DM）功能互锁指的是当车辆在进行充电或插上充电枪时，高压电控系统会限制整车不能通过自身驱动系统驱动，以防止可能发生的线束拖拽或安全事故。
以北汽新能源EV200/EV160车型为例，高压控制盒互锁线路连接如图7所示，高压线束总成互锁线路连接如图8所示。
▲ 图7 高压控制盒互锁线路连接（北汽 EV200/EV160）▲ 图8 高压线束总成互锁线路连接（北汽 EV200/EV160）4. 比亚迪秦 PHEV 高压互锁故障故障现象：比亚迪秦PHEV车型，上OK挡电发动机启动，无法使用EV模式，仪表提示检查动力系统，动力系统故障灯亮；BMS报故障码P1A6000（高压互锁故障），故障码无法清除或者清除后再现。
故障分析：秦的主要高压接插件［高压电池管理器（BMS）、高压配电箱、维修开关、驱动电机控制器与DC 总成］均带有互锁回路，当其中某个接插件被带电断开时，BMS 便会检测到高压互锁回路存在断路，为保护人员安全，将立即进行报警并断开主高压回路电气连接，同时激活主动泄放。
电动汽车高压电气系统介绍纯电动汽车是以动力电池为能源，其电气系统包括高压电气系统、低压电气系统及 CAN 通讯信息网络系统。
本文粗浅的介绍高压电气系统的组成及其发展趋势。
一、高压电气系统的组成在纯电动汽车上，高压电气系统主要是负责启动、行驶、充放电、空调动力等。
主要包括电池系统、动力总成、高压电控系统、充电系统、高压设备，及其线束系统。
1、电池系统动力电池PACK总成：电动汽车的“心脏”，为整车所有系统提供能源。
当电量消耗后，也需要给他进行充电。
动力电池为高压直流电，其工作电压一般为100~400V，输出电流可达到300A。
三元锂电池是目前的主流。
一般来说，电动汽车动力电池PACK由以下几个部分构成：动力电池模组，结构系统，电气系统、热管理系统，电池管理系统（BMS）。
2、动力总成电动汽车的动力总成主要由驱动电机与电机控制器（MCU）共同组成。
电机控制器MCU：将高压直流电转为交流电，并与整车控制器及其他模块进行信号交互，实现对驱动电机的有效控制。
驱动电机：按照电机控制器的指令，将电能转化为机械能，输出给车辆的传动系统。
同时，也可以将行驶中产生的机械能（如制动效能），转化为电能，通过车载充电器输送给动力电池。
当前主流驱动电机是永磁同步电机和三相交流异步电机（特斯拉）。
3、高压电控系统高压配电盒（PDU）：整车高压电的一个电源分配的装置，类似于低压电路系统中的电器保险盒。
维修开关：介于动力电池和PDU之间，当维修动力电池时，使用它可以进行整车高压电的切断，确保维修安全。
通常也会集成在PDU 上。
电压转换器（DC/DC）：将动力电池的高压直流电转化为整车用电器需要的低压直流电，供给蓄电池，以能够保持整车用电平衡。
车载充电器（OBC）：将交流电转为直流电的装置。
受整车布置的影响，越来越多车型趋向于将DC/DC与OBC整合为控制器，甚至将PDU、DC/DC与OBC整合为三合一控制器。
4、充电系统快充口：输入高压直流电，可以直接通过PDU给动力电池充电。
1 比亚迪e5车高压电控总成的组成2015年至2018年产的比亚迪e5车采用第2代e 平台，高压电控总成安装在车辆的前舱，如图1所示。

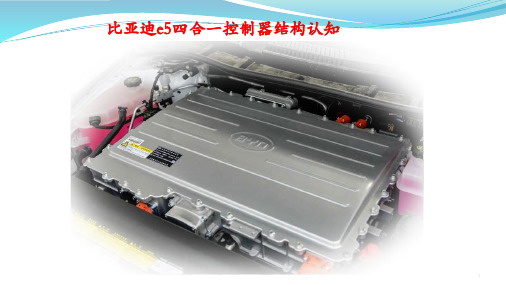

1.1 高压电控总成的组成高压电控总成是将纯电动汽车的双向交流逆变式电机控制器（VTOG ）、车载充电器（OBC ）、高压配电箱和DC-DC 转换器这4个高压电控装置合为一体，又称“高压四合一”。
（1）VTOG 控制器。
该控制器为电压型逆变器，利用IGBT 将直流电转化成交流电，其主要功能是通过收集挡位信号、加速踏板信号、制动踏板信号等来控制电机，根据不同工况控制电机的正反转、功率、扭矩、转速等，即控制电机的前进、倒退、维持车辆的正常运转。
此外，还具备充电控制功能，能进行交直流转比亚迪e5车高压电控总成的原理与检修（一）深圳技师学院 李清明图1 高压电控总成的安装位置性能的安全帽、防护眼镜、防护服、防护手套和劳保鞋等，作业地面还需要铺设绝缘地垫。
具有高压绝缘性能的防护用品与普通防护用品的使用性能基本一样，主要区别在于它们的绝缘等级不同。
在普通防护用品的产品说明里均没有标明该产品的耐压等级。
当维修人员使用高压防护用品时，需要检查产品的耐压等级是否远高于维修作业时的工作电压。
进行高压部件维修时，需有携带安全钩的安全监护人员在场，才能进行维修作业。
