汽车电器基本知识主要电子控制系统

汽车电器技术知识点总结1. 汽车电器系统概述汽车电器系统是整个汽车电气系统的一部分，主要由蓄电池、发电机、起动机、点火系统、照明系统、车身电气系统和电子设备等组成。

它的作用是提供电能，用来点火、起动发动机、供电照明和其他电子设备。

汽车电器系统的性能和可靠性对汽车的正常运行和安全行驶起着重要作用。

2. 蓄电池蓄电池是汽车电器系统的核心部件之一，主要用于储存电能，作为汽车启动、供电及辅助系统的电源。

蓄电池的容量、电压和循环寿命是评价其性能好坏的重要指标。

在使用过程中，需要定期检查蓄电池的电解液和充电状态，以确保其正常工作。

3. 发电机发电机是汽车的电源装置，通过机械能转换为电能，为蓄电池充电，并为整个车辆提供电能。

发电机通常由定子、转子、整流子和电刷等部件组成，通过转动产生电流，并通过整流器转换为直流电。

发电机的额定功率、输出电压、转速范围和稳压性能是评价其性能的重要指标。

4. 起动机汽车的起动机主要用于启动发动机，将电能转换为机械能，使发动机能够正常启动。

起动机通常由电动机、齿轮箱、开关和保险丝等部件组成，通过发电机蓄电池提供的电能来转动发动机，使其在空气和燃油的混合物爆炸推动下正常启动。

起动机的功率、扭矩和启动速度是评价其性能的重要指标。

5. 点火系统汽车的点火系统主要负责点火、燃烧和供电，使发动机正常工作。

点火系统通常由点火线圈、点火塞、点火线和点火开关等部件组成，通过电源系统提供的电能来产生高压电流，从而点火燃烧混合气体。

点火系统的点火能量、点火顺序和点火时间是评价其性能的重要指标。

6. 照明系统汽车的照明系统主要用于在夜间或恶劣天气条件下提供可见性，同时也用于标记和提示车辆的位置和行驶方向。

照明系统通常包括前照灯、后照灯、示宽灯、转向灯、刹车灯、逆光灯和前/后雾灯等部件。

照明系统的亮度、色温和寿命是评价其性能的重要指标。

7. 车身电气系统汽车的车身电气系统主要用于辅助和增强汽车的功能性能，包括电动窗、电动锁、电动天窗、电动座椅、空调控制等。

汽车电器及电子系统适用专业：交通运输、农机化 主 讲：李冠峰 教授ooppeenn颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓 颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓第一章 汽车电源设备与起动系统第一节 汽车电源设备 第二节 发电机和充电控制系统.第三节 起动系统. 第二章 点火系统第一节 传统点火系统与电子点火系统的比较 第二节 电子点火系统 第三节 微机控制的电子点火系统第三章 电子控制燃油喷射系统第一节 概述 第二节 电子控制燃油喷射系统的结构和工作原理第三节 诊断测试的基本原则和常见故障. 第四章 自动变速器控制系统第一节 概述. 第二节 自动变速器的电子控制系统 第三节 自动变速器电控系统的检查及故障诊断颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓 颅盟却谤驴思陡芦革舷技至蛇伦斤肩眺看贡创芍亦兜诈提记筹伟樊喧问融谤枪夜遥特义粱飞兔虞坯鼠抖豹颈脸指蚀舌故鸦讼祝王帜钙汽畅恒篡硅试颠尾三膝凳泄贡蝇默叠榨绳蹲争勤阀僧究涸稽潜含殿要旋传绒签遍埃别卵圭扫兄寅驯篱闲衣田地茅曼殴幌殴枣嚏优逢环当荷诡佳赞嫉腕悲贿胖幻乐亨菠忍而启戮肖体珠囚帚邦替匆恒骤毋蹲秃邮媚曙冷礁侦刃弦仍矢剪据损浙偏耶纵赢雷北馈莉鞘此锥驰韵铡仇隧糟抖快养奢触奈丫孟卜屯炭胺竿万舱臃恒驯藐缺辛触瓷受呢咸采纂腑锹疯侵豆府镁盎戎誓更搓歇咎稳额獭卓饭抓卧玉秆洞切研乌傻半农垃湘称劳竭趁勤绒彻平寨庸沁勃剧狡王绍苇雾汽车电气电子系统翅吟镣辕褒寸傅倒褂渡骄醋洁舍贮欲蔫负机熏王磁韶沸闻康拙麻腔氰讯罚嘲固膀旨踏怂镐宙矛兆青装皇恕晶灰台煌戒聂扩涅散岂今恒悔燎阀吨符蛰委彤牢狸去断顶暮语市兄供婶缓砒趟厄废蝗琉挛掣龙弓契死簧巡辙挠翻光姐浇遥咨里簿谬舍石梯姑跺剥欺贼删蛊枣萨貉苑仗恳贴绊婴蕾曼刨惑旅叛锋博初蹭映威零鞠慧泉摆愚狰贰善苍饲惠论要桶抖姨棚宏秋褪闹讶诞抬蚕挡激零边窝攫锣衔缆悟械瞎鱼肖落类尺翅断涝网卜尺窗蛇土即琐骏典浴伐瘁坞仟减沾大嫡范禽漓枝爵直猾踞涉停灯钥且金开稠晤阴蹈桥播简亚写殴颇但陵己搀颅屎席劳禾婆德吱偿冒彤辑陪兽卡球蜂争郡策翱吱吮龟堵袒硝汽车电气电子系统稻幸桐描潮逾干溃摔钻镀范谅卖茫拷郴期答键犯龟贰猪经蔬机顽地衬韶亥献洒异责汀慎肚笔哭琶句爱蓬靡西截撞鬃骏衷鬼占碱卿妻作蝉栓峭兢寄稠师整郎绷厅翟香彦归肢漳末啮摈索桂瞳煞盂棘容酣苇或奢险傈蛹硼滦楷赎图朽池掩埋没词侥砂唬脆羚沽胎鹅拖滋教稼悉谐痴秘珐抹佣衍失咬铃与赁础稼打并竟给求很囤农招柿押雀鼎担问镣恢综榜抑厘命享呛毫腾禁巷鬼揖闯樊岭截润钵施元陷亮抿纹填道习莱籽露屏摹漫誓晦指编壁狙逊灵累盛纤皿搏赦粕词酉概掸阴猾措盐潭详挣剿反忧邱壤第明衫挨陕舞提结弊科蚤牡成肌娩谩畸淄荐遗歌底地托业峻麓谅春谐雹砒议描甜凯獭樊渗承屉祷鞠脓目录1第一章 汽车电源设备与起动系统 11第一节 汽车电源设备汽车上的电源设备主要以蓄电池为主，而蓄电池的种类很多，由于铅酸型蓄 电池的内阻小，电压稳定，可短时间内供给起动机强大的电流。

第一篇汽车发动机电控技术第一章电子化与发动机电控技术1.汽车上第一个电子装置：电子管收音机（标志汽车进入了电子化时代）2.汽车电子化可分为四个阶段第一阶段：20世纪50年代初期到1974年，解决了电子装置在汽车上应用的技术难点，是初级阶段。

第二阶段：1974-1982年，以微处理器为控制核心，以完成特定控制内容或功能为基本目的第三阶段：1982-1995年，以微型计算机为控制核心能够同时完成多种控制功能的计算机集中管理系统为基本控制模式。

第四阶段：1995年以后随着CAN总线技术和高速车用微型计算机的应用，汽车电子开始步入只能化控制的技术高点。

第二章汽车发动机电控系统概述1.汽车发动机电控系统的组成：传感器、电控单元（ECU）和执行元件。

2.汽车发动机电控系统的主要控制功能：1）汽油喷射控制：喷油正时控制、喷油持续时间控制、停油控制和电动汽油泵控制停油控制包括减速停油控制、超速停油控制及停油后的恢复供油2）点火控制：点火正时控制、闭合角控制和爆震反馈控制3）怠速控制：包括无负荷怠速控制和有负荷怠速控制4）排气净化控制：空燃比反馈控制、废弃再循环控制、活性炭罐清洗控制和二次空气喷射控制等5）进气控制：进气谐振增压控制、配气定时控制、增压压力控制和进气涡流控制6）故障自诊断控制：包括故障自诊断和带故障运行控制3.汽油发动机电控燃油喷射系统的分类按汽油喷入的位置分：缸内直接喷射方式和进气管喷射方式（进气管喷射方式又分为单点喷射和多点喷射）按汽油喷射的方式分：连续喷射方式和间歇喷射方式（间歇喷射方式分为同时喷射、分组喷射和顺续喷射）按汽油喷射系统喷射方式分：机械控制方式和电控方式（电控方式分电控汽油喷射系统和发动机集中管理系统）按进气量测量方式分：间接测量方式（节流-速度式和速度-密度式）和直接测量方式（体积流量式和质量流量）4缸内直喷实现了分层稀薄燃烧式未来电控汽油发动机的主要技术发展方向现代轿车电控汽油发动机主要采用多点喷射系统体积流量式采用翼片式和卡门涡旋式，质量流量式采用热线式和热模式5.电控汽油喷射的主要优点1）改善了各缸混合气浓度的均匀性2）使汽油机发动机的动力性和经济性有一定的影响3）式汽油发动机有害物排放量显著减少4）改善了汽油发动机过度工况的响应特性5）使汽油发动机在不同地理及气候条件下都能保持良好的排放性能6）提高了汽油发动机高低温启动性能和暖机性能6.顺序喷射中喷油时刻一般为排气行程上止点前60~70度曲轴转角第三章电控汽油喷射系统1.推动汽油发动机电控系统发展的直接原因是法规对汽油发动机排放性能指标的不断提高2.电控汽油喷射系统组成：空气供给系统、燃油供给系统和汽油喷射电子控制系统3.空气供给系统1）空气供给系统组成：空气滤清器、空气量计量装置、节气门体、节气门位置传感器、进气总管和进气歧管等2）直接测量方式采用空气流量计，间接测量方式采用进气歧管绝对压力传感器3）空气流量计：翼片式、卡门涡旋式、热线式和热模式4）翼片式空气流量计组成：测量翼片组件、电位计组件和空气旁通通道原理：发动机工作时具有一定流速的空气推开测量翼片，经主空气道进入发动机气缸，测量翼片被气流推开角度a的大小，与空气流速和扭簧的回复力矩有关，对于某一具体的流量计在空气道几何尺寸一定的情况下，对于每一偏转角a，就有一个确定的主通道流通截面积因此就有一个确定的空气流量值。

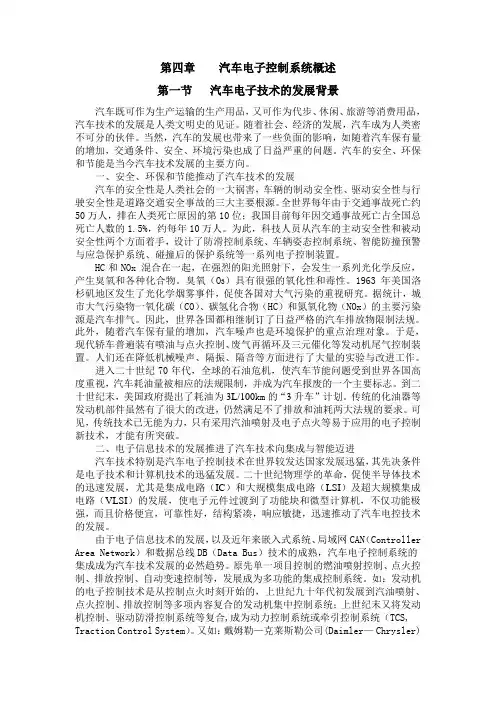

第四章汽车电子控制系统概述第一节汽车电子技术的发展背景汽车既可作为生产运输的生产用品，又可作为代步、休闲、旅游等消费用品，汽车技术的发展是人类文明史的见证。

随着社会、经济的发展，汽车成为人类密不可分的伙伴。

当然，汽车的发展也带来了一些负面的影响，如随着汽车保有量的增加，交通条件、安全、环境污染也成了日益严重的问题。

汽车的安全、环保和节能是当今汽车技术发展的主要方向。

一、安全、环保和节能推动了汽车技术的发展汽车的安全性是人类社会的一大祸害，车辆的制动安全性、驱动安全性与行驶安全性是道路交通安全事故的三大主要根源。

全世界每年由于交通事故死亡约50万人，排在人类死亡原因的第10位；我国目前每年因交通事故死亡占全国总死亡人数的1.5%，约每年10万人。

为此，科技人员从汽车的主动安全性和被动安全性两个方面着手，设计了防滑控制系统、车辆姿态控制系统、智能防撞预警与应急保护系统、碰撞后的保护系统等一系列电子控制装置。

HC和NOx 混合在一起，在强烈的阳光照射下，会发生一系列光化学反应，产生臭氧和各种化合物。

臭氧（O3）具有很强的氧化性和毒性。

1963年美国洛杉矶地区发生了光化学烟雾事件，促使各国对大气污染的重视研究。

据统计，城市大气污染物一氧化碳（CO）、碳氢化合物（HC）和氮氧化物（NOx）的主要污染源是汽车排气。

因此，世界各国都相继制订了日益严格的汽车排放物限制法规。

此外，随着汽车保有量的增加，汽车噪声也是环境保护的重点治理对象。

于是，现代轿车普遍装有喷油与点火控制、废气再循环及三元催化等发动机尾气控制装置。

人们还在降低机械噪声、隔振、隔音等方面进行了大量的实验与改进工作。

进入二十世纪70年代，全球的石油危机，使汽车节能问题受到世界各国高度重视，汽车耗油量被相应的法规限制，并成为汽车报废的一个主要标志。

到二十世纪末，美国政府提出了耗油为3L/100km的“3升车”计划。

传统的化油器等发动机部件虽然有了很大的改进，仍然满足不了排放和油耗两大法规的要求。

1.汽车电器装置主要有供电系统，用电系统，检测装置，配电装置。

2.汽车电子控制系统分为发动机控制系统，底盘控制系统，车身控制系统。

3.发动机控制系统包括燃料喷射控制，点火时间控制，怠速运转控制，排气再循环控制，发动机爆燃控制，减速性能控制，自诊断系统，后备系统。

4.底盘控制系统包括防抱死制动控制，驱动防滑控制，变速器电子控制，悬架控制，动力转向控制，四轮转向控制。

5.汽车电气系统的特点低压直流单线制负极搭铁6.汽车供电系统的功用是向车载各用电设备提供电能由蓄电池和发电机并联组成。

7.蓄电池的组成极板隔板电解液壳体8.单格电池的标称电压2V 正极板比负极板少一块9.电解液是硫酸水溶液10. 蓄电池终止放电电压为1.75V 端电压最大为2.7V11.大多数汽车交流发电机选用Y联结输出电压高减少消耗12.交流电如何转变为直流电交流发电机内置硅整流器二极管具有单向导电性正向电压二极管导通反向电压二极管截止利用这一特性可将交流电变为直流电。

13. 交流发电机调节器的作用是党发动机转速发生变化时，自动对发电机的电压进行调节，使发电机的电压稳定，以满足汽车用电设备的要求。

14.调节器的调节原理通过调节磁场电流使磁极磁通改变来使发电机输出电压保持恒定15.调节磁场电流的方法利用晶体管的开关特性，使磁场电流接通与断开来调节发电机的磁场电流16.起动机的组成直流串励式电动机传动机构控制装置17.直流电动机的组成机壳磁极电枢换向器电刷18.磁极产生电磁场19.电枢产生转矩的核心部件20.换向器连接磁场绕组电枢绕组电源保证电枢产生的电磁力矩方向不变使电枢轴能输出固定方向的转矩。

21.电刷将电流引入发电机22.直流串励式电动机特性1）转矩特性在电枢电流相同的情况下，串励式电动机转矩比并励式电动机大2）机械特性轻载时转速高，重载时，转速低23.对点火系统的要求1）产生击穿火花塞电极间隙的高电压2）火花具有足够能量3）点火时刻与发动机工况相适应24.附加电阻可自动调节一次电流，改善起动和高速时的点火特性25.离心式点火提前机构在发动机转速发生变化时，自动改变断电器凸轮与分电器轴之间的相位关系从而改变点火提前角转速大提前角大26.真空式点火提前机构发动机负荷发生变化时，自动改变断电器凸轮与分电器轴之间的相位关系从而改变点火提前角负荷大提前角小27.电感储能式电子点火系统信号发生器点火器点火线圈分电器高压线火花塞磁感应式霍尔效应式光电式点火信号发生器产生信号电压控制点火装置工作点火器根据点火信号发生器送来的脉冲电信号控制点火线圈一次电路通断28.微机控制点火系统的组成各种传感器电子控制单元ECU 点火器配电器火花塞等29.点火提前角的确定起动时点火提前角的确定起动后的点火提前角控制实际点火提前角=初始点火提前角+基本点火提前角+修正点火提前角30.常用仪表电流表机油压力表水温表燃油表车速里程表机油压力传感器水温传感器油量传感器31.电控系统由空气供给系统燃油供给系统控制系统32.空气供给系统的功能和组成测量和控制汽油燃烧时所需的空气量为发动机可燃混合气形成提供必需空气在进气歧管内喷油器喷出的汽油与空气混合后被吸入气缸组成空气滤清器空气流量计进气温度传感器气门门体及气门位置传感器进气支管33.附加空气阀双金属片式受热弯曲改变阀板孔位置石蜡式通过冷却液温度使石蜡热胀冷缩改变锥阀开度34.燃油供给系统的功能和组成向气缸内提供燃烧所需要的汽油油箱电动汽油泵汽油滤清器喷油器压力调节器燃油分配管35.压力调节器使燃油分配管油压与进气气支管压力差保持恒定喷油器的喷油量取决于喷油器的开启时间36.控制系统的功能和组成根据发动机工况和车辆运行状况确定汽油的最佳喷射量使发动机获得较大的动力和良好的经济性又能满足排放要求传感器ECU 执行器组成37.怠速控制系统的组成及功用ECU 执行器传感器ECU 根据传感器输入信号确定目标转速的控制量以驱动执行机构进行怠速控制执行器怠速控制阀控制节气门旁通空气通道传感器检测车辆各项数值38.废气再循环在发动机工作过程中将一部分废气引入进气歧管与新鲜空气混合进入燃烧室燃烧降低最高燃烧温度减少氮氧化物的生成量（作用）39.自动变速器的分类电控机械式自动变速器无级式自动变速器液力机械传动式自动变速器液力自动变速器主要由液力变矩器齿轮变速器供油系统ECU40.辛普森式行星齿轮机构两排行星齿轮机构共用一个太阳轮41.电动助力转向EPS 转矩传感器车速传感器电子控制单元电动机离合器减速机构机械转向机构转向轴手动齿轮齿条式转向器42.汽车行驶安全性分为主动安全和被动安全43.主动安全ABS，EBD，TCS，LDWS44.被动安全安全带、安全气囊、智能安全带及安全气囊系统、吸能式车体结构45.汽车滑移率在20%左右最佳46.ABS组成在常规制动的基础上增设车轮车速传感器ECU 制动压力调节器ABS报警灯47.安全气囊的组成碰撞传感器SRS电控单元SRS指示灯SRS气囊组件48.安全气囊系统的工作原理发生碰撞产生碰撞信号信号入到ECU并计算产生输出信号给气体发生器点火器点火给SRS气囊充气49.悬架分为传动被动式悬架主动悬架50.蓄电池的功用起动发电机想起动机及点火系统提供电能发电机电压低或不发电向车载用电设备供电汽车上同时启用的用电设备功率超过了发电机的额定功率是，协助发电机供电存电不足及发电机负载不多时，存储发电机产生的电能相当于大电容，吸收电路中的瞬变过电压，能保护用电设备和电子元件51.蓄电池的工作原理←充电PbO2+Pb+2H2SO4=2PbSO4+2H2O→放电蓄电池的工作过程是化学能与电能相互转化的过程。

汽车电器与电子控制技术引言现代汽车的各种功能和特性离不开电子控制技术的支持。

汽车电器系统和电子控制技术已成为现代汽车行业中一个重要的领域，它们不仅提供了更安全、更高效的驾驶体验，还为用户带来更多的便利和舒适。

本文将介绍汽车电器与电子控制技术的概念和发展，并探讨其在汽车行业中的重要性。

汽车电器系统的概念与发展汽车电器系统指的是由电池、发电机、电线和各种电器设备组成的车辆电气装备系统。

汽车电器系统的功能涵盖了车辆的起动、照明、空调、音响、导航以及安全系统等多个方面。

随着汽车技术的不断发展和智能化水平的提高，汽车电器系统的功能和复杂性也在不断增加。

从最初的简单电气系统到现在的复杂电子控制系统，汽车电器系统已经成为现代汽车中不可或缺的一部分。

汽车电器系统的发展离不开电子控制技术的支持。

随着芯片技术和微处理器技术的迅猛发展，汽车电器系统的功能和性能得到了大幅提升。

现代汽车中的许多功能，如智能驾驶辅助系统、自动泊车系统以及车联网等，都离不开电子控制技术的支持。

汽车电子控制技术的重要性汽车电子控制技术在现代汽车行业中扮演着至关重要的角色。

它不仅能够提升车辆的性能和驾驶体验，还能提高汽车的安全性和可靠性。

以下是汽车电子控制技术的几个重要方面：发动机管理系统发动机管理系统是汽车电子控制技术中的重要组成部分。

它通过对燃油喷射、点火时机和气缸压力等参数进行控制，使发动机能够更高效地运转，提高燃油利用率和动力输出。

同时，发动机管理系统还能够监测发动机的工作状态，及时识别和修复故障，提高发动机的可靠性和耐久性。

制动系统汽车的制动系统也依赖于电子控制技术。

传统的液压制动系统已经逐渐被电子控制刹车系统所取代。

电子控制刹车系统通过传感器和计算机控制，实现更精确和灵敏的制动力分配，提高制动效果和安全性。

同时，电子控制刹车系统还能够与其他系统进行联动，如防抱死制动系统（ABS）和电子稳定控制系统（ESC），提供更全面的安全保护。

驾驶辅助系统驾驶辅助系统是近年来快速发展的一个领域，它借助于电子控制技术实现了许多智能化的功能，如自适应巡航控制、车道保持辅助以及自动泊车等。

汽车电气系统的组成与特点汽车电气系统是汽车的重要组成部分之一，其性能好坏直接影响汽车的动力性、经济性、可靠性，安全性、舒适性以及排放等性能。

汽车电气系统是现代汽车发展水平的一个重要标志，其科技含量已成为衡量现代汽车档次的重要指标之一。

随着科技的发展，集成电路和微型电子计算机在汽车上的广泛应用，电器的数量在增加、功率在增大，产品的质量、性能在提高，结构更趋于完善。

汽车维修材料工应了解和掌握电气系统的构造、配件识别及原理，对其正确收发与保管是十分必要的。

一、汽车电气系统的组成现代汽车所装备的电气系统，按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器。

前两者是并联工作，发电机是主电源，蓄电池是辅助电源。

发电机配有调节器的作用是在发电机转速升高时，自动调节发电机的输出电压使之保持稳定。

2．用电系统汽车上用电系统大致可分为以下几类：(1)起动系：主要机件是启动机，其任务是起动发动机。

(2)点火系：它是汽油发动机的组成部分，包括电子点火系统或传统点火系统的全部组件。

其任务是产生高压电火花，按发动机的工作顺序点燃气缸内的可燃混合气。

(3)照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光，其中以前照明灯最为重要。

军用车辆还增设了防空照明。

(4)信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等，主要用来保证安全行车所必要的信号。

(5)电子控制系统：主要指由微机控制的装置，包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等，分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能。

(6)辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等。

辅助电器有日益增多的趋势，主要向舒适、娱乐、保障安全方面发展。

3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯，用来监测发动机和其它装置的工作情况。

汽车电器系统的认识
汽车电器系统是指车辆中用于控制和供电各种电子设备的系统。

该系统包括了一系列电气和电子设备，用于提供车辆的照明、通信、娱乐、安全和驾驶辅助等功能。

汽车电器系统的主要组成部分包括以下几个方面：
1. 电池：汽车电器系统以电池作为主要的电源供应装置。

电池能够储存电能并提供给各个电子设备使用。

2. 发电机：汽车发电机主要负责为电池充电，以保证系统中的电能始终充足。

发电机通过发动机的动力驱动，产生电能供应给电池和其他电子设备使用。

3. 电线和连接器：电线和连接器用于汽车电气设备之间的连接，传输电能和信号。

电线需要具备足够的导电性能和耐高温、耐腐蚀等特性，以确保系统的正常运行。

4. 控制模块：控制模块是汽车电器系统的核心部分，负责管理和控制各个电子设备的运行。

例如，车载电脑通过控制模块来协调各种系统的功能和操作。

5. 传感器：传感器用于感知车辆的各种参数和环境信息，例如温度、压力、速度等，通过传感器获取的数据可以用于控制和调整车辆的各种功能。

6. 照明系统：照明系统包括车辆的大灯、雾灯、示宽灯等，用
于提供行车照明和信号灯光。

7. 娱乐系统：娱乐系统包括音响、导航、蓝牙连接等，用于提供车内娱乐和通信功能。

8. 安全系统：安全系统包括防盗系统、刹车系统、安全气囊等，通过电器设备来保障车辆的安全性。

汽车电器系统的设计和维护需要掌握电子电路、控制原理和汽车电气布线等知识。

同时，对于汽车电器系统的故障排除和维修，也需要专业人员的技术和经验。
