矿物加工中新型分离技术的前沿研究在当今的工业领域，矿物加工是一个至关重要的环节，它对于获取高质量的矿物资源以及实现资源的高效利用具有决定性意义。
而在矿物加工过程中，分离技术的不断创新和发展更是关键所在。
随着科技的迅速进步，一系列新型分离技术正逐渐崭露头角，为矿物加工行业带来了前所未有的机遇和挑战。
传统的矿物分离技术，如重力分离、浮选和磁选等，虽然在过去发挥了重要作用，但在面对日益复杂的矿物组成和更高的品质要求时，逐渐显露出其局限性。
因此，新型分离技术的研究和应用成为了当下矿物加工领域的热门课题。
膜分离技术是近年来备受关注的一种新型分离手段。
它基于选择性透过膜的特性，能够实现对不同粒径和化学性质的粒子进行分离。
在矿物加工中，膜分离技术可用于选矿废水的处理与回收，有效去除其中的微小颗粒和有害物质，同时实现水资源的循环利用。
此外，通过特殊设计的膜材料和膜组件，还能够对矿物中的有价成分进行高效分离和提纯。
离心分离技术在矿物加工中的应用也取得了显著进展。
通过高速旋转产生的离心力，能够实现不同密度和粒度的矿物颗粒的快速分离。
与传统的重力分离相比，离心分离具有更高的分离效率和处理能力，尤其适用于微细颗粒的分离。
在一些贵金属矿和稀有金属矿的加工中，离心分离技术能够有效地提取出高纯度的矿物产品。
电选分离技术则是利用矿物颗粒在电场中带电性质的差异进行分离。
这种技术对于导电性不同的矿物具有很好的分离效果，例如在煤炭和非煤矿物的分离中表现出色。
通过调整电场强度和电极结构，可以实现对不同矿物的精准分离，提高矿物的品位和回收率。
泡沫浮选柱技术是对传统浮选技术的改进和创新。
它通过优化浮选柱的结构和气泡产生方式，提高了气泡与矿物颗粒的碰撞和附着效率，从而增强了浮选效果。
同时，泡沫浮选柱技术还能够更好地处理微细粒级的矿物，提高了资源的综合利用率。
除了上述几种技术，还有一些新兴的分离技术正在研究和探索之中。
例如，生物分离技术利用微生物或生物酶与矿物之间的相互作用，实现对特定矿物的选择性分离。
固液分离常用方法以固液分离常用方法为题，我们来探讨一下固液分离的常用方法及其原理。
固液分离是化工过程中常见的一种操作，它是将悬浮在液体中的固体颗粒与液体分离开来，以便获得纯净的液体或固体产品。
常见的固液分离方法有过滤、离心、沉降和浮选等。
一、过滤法过滤是最常用的固液分离方法之一，通过选择合适的过滤介质，利用其孔隙结构和粒径来过滤掉固体颗粒，从而分离固液。
过滤操作中，固体颗粒被截留在过滤介质上，而液体则通过过滤介质流出。
过滤常用的设备有滤纸、滤布、滤筒等。
滤纸通常用于小样品的过滤操作，滤布和滤筒则适用于大量液体的过滤。
二、离心法离心法是利用离心力将固液混合物分离的一种方法。
通过高速旋转离心机，将混合物产生的离心力使固体颗粒沉降到容器底部，而液体则留在上层。
离心法适用于颗粒比较小且密度差异较大的固液体系。
三、沉降法沉降法是利用固液混合物中固体颗粒在重力作用下的沉降速度差异进行分离的方法。
在沉降过程中，固体颗粒受到重力作用向下沉降，而液体则上浮形成上清液。
沉降法适用于颗粒较大且密度差异较大的固液体系。
四、浮选法浮选法是将固液混合物中的固体颗粒利用气泡的作用使其上浮或下沉，从而实现固液分离的一种方法。
浮选法主要适用于矿石等含有多种矿物的固液体系。
在浮选过程中，通过调节药剂和气泡的控制，使特定的固体颗粒与气泡结合形成泡沫，从而实现固体的上浮或下沉。
以上介绍的是固液分离常用的方法，它们各具特点，适用于不同的固液体系。
在实际应用中，我们需要根据固液混合物的性质和要求，选择合适的分离方法，并结合适当的操作条件和设备，来实现高效、经济的固液分离过程。
固液分离在化工工艺中具有重要的应用价值。
通过有效地实现固液分离，可以提高产品的纯度和质量，减少能源和原材料的消耗，降低环境污染。
因此，对于固液分离的研究和优化具有重要的意义，可以为化工过程的可持续发展做出贡献。
浮选动力学模型研究进展及展望朱志波;朱书全;陈慧昀;张珂【摘要】To realize the automatic control and improve the efficiency of flotation,this paper summarized the development progress of flotation kinetic model,and introduced some practical flotation kinetic models.The current application of kinetic theory on flotation of metal minerals and coal slime was referred,thus the prospect of flotation kinetic models was systematically reviewed.Due to the extremely complex of flotation process,the flotation separation is impacted by many factors.as a result,the existing flotation kinetic models are only used to simulate some specific objectives,thus are limited to present various heterogeneities in one model,so as to be invalid for many refractory minerals.Elucidating the microscopic mechanism of the flotation process on the basis of flotation rate constant and law of parameters in flotation kinetic models by using the computer simulation technology is the premise of describing the actual flotation process accurately.It is also the development trend of flotation kinetic in the future.%为实现浮选的自动控制,提高浮选效率,介绍了浮选动力学模型的发展历程,论述了浮选动力学模型实例,分析了浮选动力学理论在金属矿物和煤泥浮选中的应用,并对浮选动力学模型发展趋势进行展望.由于浮选过程极其复杂,影响浮选分离的因素很多,现有的浮选动力学模型只是对某些重要影响因素进行模拟,无法将各种不均一性在同一模型中得到体现,对于许多复杂难选矿也不太适用.以浮选速率常数为基础,从浮选过程的微观机理出发,运用计算机模拟仿真技术,结合浮选动力学模型中参数的变化规律,是准确描述实际浮选过程的前提,也是未来浮选动力学研究发展的趋势.【期刊名称】《洁净煤技术》【年(卷),期】2017(023)002【总页数】5页(P20-24)【关键词】浮选动力学模型;浮选速率常数;回收率;影响因素【作者】朱志波;朱书全;陈慧昀;张珂【作者单位】中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学(北京)化学与环境工程学院,北京100083;中国矿业大学(北京)化学与环境工程学院,北京100083【正文语种】中文【中图分类】TD94浮选作为处理细粒级矿物的有效方法，是一个极其复杂的物理化学过程，受到各种因素影响[1]。
铅锌矿的选择性浮选与离心浮选技术1. 前言铅锌矿作为一种重要的有色金属矿产资源，在我国的矿产资源中占有重要的地位。
铅锌矿石的选矿过程主要是通过浮选技术进行的，其中选择性浮选和离心浮选技术是铅锌矿石选矿中常用的两种浮选技术。
本文将详细介绍这两种浮选技术在铅锌矿石选矿中的应用。
2. 选择性浮选技术选择性浮选技术是铅锌矿石选矿中常用的一种浮选技术，其基本原理是通过添加特定的浮选剂，使得铅锌矿石中的铅锌矿物与其他矿物分离，从而实现铅锌矿物的富集。
选择性浮选技术的关键在于浮选剂的选择和用量的控制。
浮选剂的选择要根据铅锌矿石的性质和矿物的表面性质进行，常用的浮选剂包括黄药、黑药、脂肪酸类等。
浮选剂的用量要根据矿石的品位和矿物组成进行调整，以达到最佳的浮选效果。
3. 离心浮选技术离心浮选技术是一种利用离心力来实现矿物分离的浮选技术。
与传统的浮选技术相比，离心浮选技术具有较高的选矿效率和较低的能耗。
离心浮选技术的主要设备是离心浮选机，其工作原理是通过高速旋转产生的离心力使得矿浆中的矿物颗粒悬浮在空气中，然后通过调节气泡的的大小和数量，实现矿物的分离。
离心浮选技术的优点是可以实现矿物的快速分离，提高选矿效率，同时离心浮选机具有较小的占地面积，降低了选矿厂的建设和运营成本。
4. 选择性浮选与离心浮选的结合在实际的铅锌矿石选矿过程中，选择性浮选和离心浮选技术常常结合使用，以提高选矿效率和获得更好的选矿指标。
选择性浮选技术可以先将铅锌矿物从其他矿物中分离出来，然后通过离心浮选技术进一步富集铅锌矿物。
离心浮选技术在分离过程中可以快速分离矿物，减少矿物的损失，提高选矿效率。
同时，离心浮选技术可以有效减少浮选过程中产生的尾矿量，降低选矿厂的环境影响。
本文内容已经输出完毕，接下来将继续介绍选择性浮选与离心浮选技术在铅锌矿石选矿中的应用，以及这两种技术的优缺点和实际操作中的注意事项。
5. 选择性浮选与离心浮选的优缺点分析5.1 选择性浮选技术的优缺点选择性浮选技术的优点在于能够有效地富集铅锌矿物，提高矿石的选矿效率。
技术综述 收稿日期:2006205230作者简介:刘洪敏(19722),男,山东东明人,在读硕士研究生,从事充气水力旋流器的应用研究。

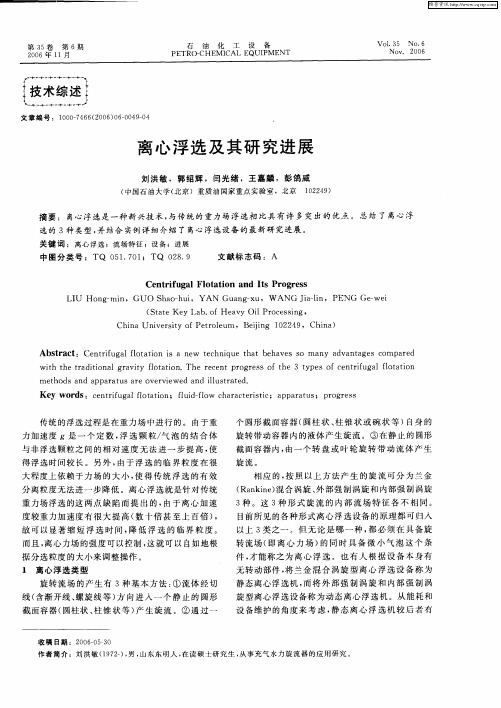

文章编号:100027466(2006)0620049204离心浮选及其研究进展刘洪敏,郭绍辉,闫光绪,王嘉麟,彭鸽威(中国石油大学(北京)重质油国家重点实验室,北京 102249)摘要:离心浮选是一种新兴技术,与传统的重力场浮选相比具有许多突出的优点。
总结了离心浮选的3种类型,并结合实例详细介绍了离心浮选设备的最新研究进展。
关键词:离心浮选;流场特征;设备;进展中图分类号:TQ 0511701;TQ 02819 文献标志码:ACentrif ugal Flotation and Its ProgressL IU Hong 2min ,GUO Shao 2hui ,YAN Guang 2xu ,WAN G Jia 2lin ,PEN G Ge 2wei(State Key Lab.of Heavy Oil Processing ,China University of Pet roleum ,Beijing 102249,China )Abstract :Cent rif ugal flotation is a new technique t hat behaves so many advantages comparedwit h t he t raditional gravity flotation.The recent p rogress of t he 3types of cent rif ugal flotation met hods and apparat us are overviewed and illust rated.K ey w ords :cent rif ugal flotatio n ;fluid 2flow characteristic ;apparat us ;progress 传统的浮选过程是在重力场中进行的。
由于重力加速度g 是一个定数,浮选颗粒/气泡的结合体与非浮选颗粒之间的相对速度无法进一步提高,使得浮选时间较长。
另外,由于浮选的临界粒度在很大程度上依赖于力场的大小,使得传统浮选的有效分离粒度无法进一步降低。
离心浮选就是针对传统重力场浮选的这两点缺陷而提出的,由于离心加速度较重力加速度有很大提高(数十倍甚至上百倍),故可以显著缩短浮选时间,降低浮选的临界粒度。
而且,离心力场的强度可以控制,这就可以自如地根据分选粒度的大小来调整操作。
1 离心浮选类型旋转流场的产生有3种基本方法:①流体经切线(含渐开线、螺旋线等)方向进入一个静止的圆形截面容器(圆柱状、柱锥状等)产生旋流。
②通过一个圆形截面容器(圆柱状、柱锥状或碗状等)自身的旋转带动容器内的液体产生旋流。
③在静止的圆形截面容器内,由一个转盘或叶轮旋转带动流体产生旋流。
相应的,按照以上方法产生的旋流可分为兰金(Rankine )混合涡旋、外部强制涡旋和内部强制涡旋3种。
这3种形式旋流的内部流场特征各不相同。
目前所见的各种形式离心浮选设备的原理都可归入以上3类之一。
但无论是哪一种,都必须在具备旋转流场(即离心力场)的同时具备微小气泡这个条件,才能称之为离心浮选。
也有人根据设备本身有无转动部件,将兰金混合涡旋型离心浮选设备称为静态离心浮选机,而将外部强制涡旋和内部强制涡旋型离心浮选设备称为动态离心浮选机。
从能耗和设备维护的角度来考虑,静态离心浮选机较后者有 第35卷 第6期 石 油 化 工 设 备 Vol 135 No 16 2006年11月 PETRO 2CH EMICAL EQU IPM EN T Nov.2006 明显的优势。
2 兰金混合涡旋型离心浮选设备2.1 流场基本特征兰金混合涡旋是压力液体通过切线方向进入圆形截面容器而产生的。
由于直切的进料方式压头损失大,且在入口处容易造成流体的湍动,因此,近年来相继出现了对称双切线式、渐开线式和螺旋线式等入口形式。
流场中同时存在着两种同向的旋转液流,其中内旋流为强制涡运动,外旋流则近似为自由涡运动。
颗粒在由外向内运移的过程中,所受的离心力随半径r 的缩小而持续增大。
一旦颗粒进入内旋流的强制涡运动,其切向速度会迅速下降,轴向速度则急剧上升,占据主导地位,最后颗粒从顶端的溢流口流出。
2.2 离心浮选设备此类浮选设备的突出优点是无转动部分,结构简单,而且由于外旋流为自由涡运动,颗粒本身无自转,极大降低了已吸附在颗粒上的气泡再次脱落的几率。
但是当设备尺寸确定之后,其调整离心加速度的手段较少,一般采用调整进料量的方法,但这样又改变了设备的处理量,因此此类设备通用性较差,操作弹性小。
此类设备通常做成圆柱状或柱锥状,其加气方式有所不同。
其中,充气水力旋流器(Air 2sparged hydrocyclone ,简称ASH )是离心浮选领域内迄今为止最为出色的研究成果,其结构见图1。
它是在一个静态水力旋流器的基础上改进的,所不同的是器壁的某一段或全段采用了多孔介质(孔隙5μm 左右),并且在多孔器壁的外侧加了夹套。
待分离的溶液自入口在一定压力下沿切线方向进入,形成旋流自上而下流动。
空气自外侧夹套进入,通过多孔器壁进入流场,被高速旋转流体的剪切作用分割成大量的细小气泡。
水中的疏水性微粒与气泡相互碰撞图1 ASH 结构简图和吸附,在离心力作用下进入中心的泡沫柱,进而垂直向上流入溢流管形成溢流,而靠近器壁的大部分液流从下部流出形成底流。
底流口处有一个锥形或截锥形的泡沫底座,通过其上下调节可以改变底流环隙面积和分离的有效高度,进而改变底流流量、溢流流量和停留时间等重要参数[1,2]。
ASH 最早在选矿实践中表现出了许多突出的优点,如浮选粒度下限小(5μm )、浮选时间短(几秒甚至不足1s )、处理能力大(可达传统设备的100倍)以及选择性好等过程。
现在其应用领域已逐步扩大,用于油水分离、回收废纸纸浆脱墨、废水废料治理及挥发性有机物的去除等过程,目前已有工业化、半工业化应用的报道[3,4]。
巴西某大学发明的离心浮选旋流器结构见图2[5],在Laboratorio de Tecnologia Mineral e Ambi 2ental (L TM )进行的中试试验表明,该设备用于含油污水的除油,效率超过85%。
含油污水和空气同时进入,在静态混合器内充分混合沾附后进入旋流器进行油水分离,油从设备顶部的溢流管排出,净水从下部底流口流出。
图2 L TM 离心浮选旋流器结构简图许占贤等人针对煤泥分选发明了喷射吸气式浮选旋流器[6,7],结构见图3。
它利用进料(矿浆)的射图3 喷射吸气式浮选旋流器结构简图・05・ 石 油 化 工 设 备 2006年 第35卷 流作用,在进料的同时吸入空气。
矿浆进入旋流器后,由于受器壁的限制而作旋转运动,吸入的空气以气泡的形式析出,与疏水的矿粒结合后向旋流器中心运动并形成泡沫柱,最终由溢流管排出。
亲水的矿粒则与矿浆一起沿器壁向下运动,最终由底流口排出。
该设备先后在数个选煤厂进行了工业化试验,收到了较为理想的效果,精矿产率和灰分可控制在70%和10%[8～13]。
3 外部强制涡旋型离心浮选设备3.1 流场基本特征外部强制涡流是通过旋转圆形截面容器带动容器内的静止液体旋转而形成的强制涡运动,液体粘度是形成旋转的必要因素。
静止液体的旋转是由容器的外壁和底面带动与之接触的液膜开始的,一层一层逐步使整个液体形成旋转。
为了简化问题,常假设在整个液体形成稳定的旋转时,容器及其内部所有点上的液体都是以同样的角速度ω旋转,颗粒所受的离心力随着半径的增大而增大。
3.2 离心浮选设备此类设备的优点在于,可以根据所需分选物料的种类、粒度等因素自如地调整转速,因此,设备的适用性广,操作弹性大。
但是由于整个流场为强制涡运动,颗粒本身还存在着自旋运动,所以已经和颗粒沾附的气泡会有更大的脱落几率。
另外,要使整个容器都要旋转起来,所耗费的功率较大,这是制约其大规模工业化的最主要因素。
Thomas 等人发明的用于选矿的离心浮选机结构见图4[14]。
矿浆自上部中心进料管进入,在分布盘上沿径向向外扩散;同时空气自下部进气管进入,在分布盘沿径向向外扩散。
整个容器由安装在底部的电机通过皮带轮拖动旋转,转速可以通过改变电机转速或者更换不同直径的皮带轮来调整。
疏水颗粒在离心力的作用下,向轴心移动,最终从上部溢流图4 Thomas 发明的离心浮选机结构简图堰流出,而尾浆则从容器中部直径最大处流出。
该设备在方铅矿的选矿试验中,表现出了较好的浮选能力,尾浆中铅的含量可降至1%左右。
丁健等人发明的用于选矿的带有转桶的离心浮选机结构见图5[15～17]。
在进料口处有一根多孔鼓泡管(孔隙2μm ),空气与矿浆逆流接触沾附后,通过垂直供料管进入一个碗形(或截锥形)转桶的底部。
该转桶由电机托动旋转,以产生足够的离心力。
那些与气泡结合的疏水性颗粒向轴向聚集,并在收集器的限制下通过溢流堰排出。
而尾浆则从转桶的边沿溢出,进入外层的收集器并排出。
在方铅矿的回收试验中证明,当转桶转速为150r/min ,充气量为6L/min 时,铅的回收率可达92.57%,而尾浆中铅的含量为0.31%,有92%回收颗粒的粒径都小于20μm。
图5 带有转桶的离心浮选机结构简图4 内部强制涡旋型离心浮选设备4.1 流场基本特征内部强制涡流是通过圆形截面容器内的转动部件(转盘、叶轮等)将能量传递给液体,使之产生旋转。
在转动部件表面以上轴向方向上的某段高度(称为特征高度)内,颗粒所受的离心力随半径的增加而增大。
但在该特征高度以上的范围内存在着一个基本上无涡旋的区域,且区域外切向速度随半径的增加而减小,同时向下的轴向速度则迅速增加,来补充被转动部件甩出的液体。
因此在特征高度以上的区域内,离心场的作用很小。
并且转动部件的旋转速度越快,该特征高度越低,这就限制了转动部件产生强制涡流的能力。
4.2 离心浮选设备此类设备在特征高度以下的流场类似于外部强制涡旋,特征高度以上又具有常规浮选的特点,也可根据所需分选物料的种类、粒度等因素自如调整转速,具有较好的适用性和操作弹性。
其能耗比外部强制涡旋型设备有较大的降低,但仍然比兰金混合・15・ 第6期 刘洪敏,等:离心浮选及其研究进展涡旋型设备能耗高。
丁键等人发明的用于选矿工业的旋转喂料式离心浮选机结构见图6[18,19]。
在进料口处有一根多孔鼓泡管(孔隙2μm ),空气与矿浆逆流接触沾附后,通过垂直供料管进料。
下部的进料管同时兼作传动轴,由电机通过皮带轮驱动,带动与进料管相连的转盘。
矿浆与气泡等从转盘的边缘甩出,与气泡结合的疏水颗粒由容器上部的溢流堰排出,尾浆则从容器底部排出。
