详细介绍常见MP3mp4维修故障解决方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制常见MP3/mp4维修故障解决方案1．MP3播放机容量减少、无法在电脑上格式化、不能开机的解决办法。
解决办法：先把本机SW1置于OFF起始状态(U盘状态)，然后按住大圆键不放，在按住大圆键KYE2的同时再将SW1推至播放状态，并一直按住大圆键10秒以上不放，此时LED灯显示为双色灯同时亮，放开大圆键，等待大约2分钟后，绿灯熄灭后表示低格结束。
再重新拷入歌曲，即可恢复听歌。
（适用于金点甲壳虫、子弹头系列）2．MP3播放机中有歌曲，但是有的歌曲无法播放，或者播放到某一首歌就死机。
解决办法：请检查MP3歌曲是否为标准格式，有的MP3歌曲虽然在电脑上可以播放，但在MP3播放机上却薹úシ拧Ｒ蛭狹P3播放机对MP3格式要求严格，请更换标准格式的MP3歌曲文件。
3．MP3播放机中有歌曲，但是全部不能播放。
解决办法：请在电脑上选择用FAT格式来格式化MP3播放机。
如果误采用FAT32或者NTFS格式来格式化MP3播放机，就可造成MP3播放机无法播放歌曲的故障。
4．播放MP3歌曲噪音特别大。
解决办法：现在MP3歌曲很多都是直接从盗版MP3歌碟上拷贝出来，由于盗版MP3歌碟制作水平不一，里面的很多歌曲都存在明显的噪音。
最好的办法是直接用电脑转录音乐CD为MP3格式，再复制到MP3播放机中欣赏。
或者先在电脑上试听一边MP3文件，确定没有背景噪音再将文件复制到MP3播放机上。
5．MP3播放机开机就马上关机，或者无法开机解决办法：请把MP3播放机连接到电脑USB端口或者专用充电器上充电(大约充电3～5小时)。
再开机看是否正常。
采用5号或者7号电池的产品，请更换新电池试试。
请经销商注意，新到货的MP3播放机付送的5号或者7号电池有可能没有电，请自己准备电量充足的电池试用！6．MP3播放机不能和电脑联机。

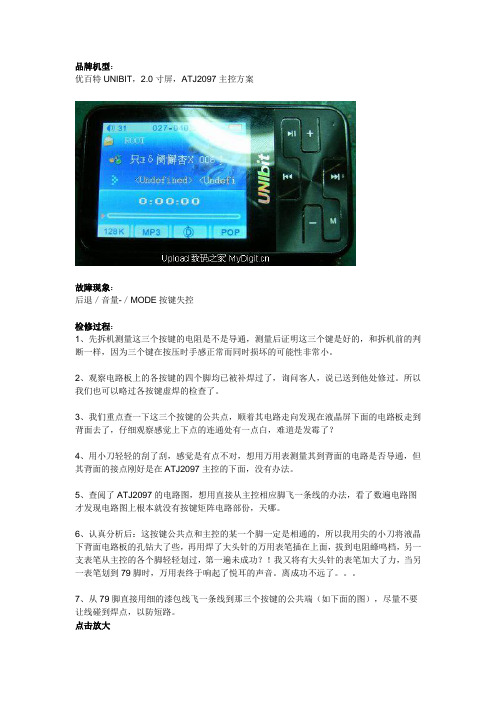

品牌机型：
优百特UNIBIT，2.0寸屏，ATJ2097主控方案
故障现象：
后退／音量-／MODE按键失控
检修过程：
1、先拆机测量这三个按键的电阻是不是导通，测量后证明这三个键是好的，和拆机前的判断一样，因为三个键在按压时手感正常而同时损坏的可能性非常小。
2、观察电路板上的各按键的四个脚均已被补焊过了，询问客人，说已送到他处修过。
所以我们也可以略过各按键虚焊的检查了。
3、我们重点查一下这三个按键的公共点，顺着其电路走向发现在液晶屏下面的电路板走到背面去了，仔细观察感觉上下点的连通处有一点白，难道是发霉了？
4、用小刀轻轻的刮了刮，感觉是有点不对，想用万用表测量其到背面的电路是否导通，但其背面的接点刚好是在ATJ2097主控的下面，没有办法。
5、查阅了ATJ2097的电路图，想用直接从主控相应脚飞一条线的办法，看了数遍电路图才发现电路图上根本就没有按键矩阵电路部份，天哪。
6、认真分析后：这按键公共点和主控的某一个脚一定是相通的，所以我用尖的小刀将液晶下背面电路板的孔钻大了些，再用焊了大头针的万用表笔插在上面，拔到电阻蜂鸣档，另一支表笔从主控的各个脚轻轻划过，第一遍未成功？！我又将有大头针的表笔加大了力，当另一表笔划到79脚时，万用表终于响起了悦耳的声音。
离成功不远了。
7、从79脚直接用细的漆包线飞一条线到那三个按键的公共端（如下面的图），尽量不要让线碰到焊点，以防短路。
点击放大
8、再次开机，后退／音量-／MODE已恢复正常。
故障修复。
维修总结：
此故障为电路板发霉断路引起，比较少见，因为此MP3买来才几个月。
当时在没有完整电路图，且第一遍用电阻法测量不成功后就想放弃了。

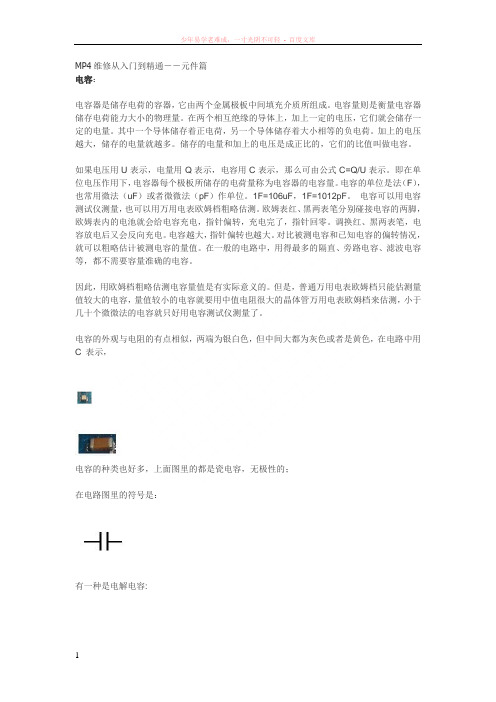

MP4维修从入门到精通－－元件篇电容：电容器是储存电荷的容器，它由两个金属极板中间填充介质所组成。
电容量则是衡量电容器储存电荷能力大小的物理量。
在两个相互绝缘的导体上，加上一定的电压，它们就会储存一定的电量。
其中一个导体储存着正电荷，另一个导体储存着大小相等的负电荷。
加上的电压越大，储存的电量就越多。
储存的电量和加上的电压是成正比的，它们的比值叫做电容。
如果电压用U表示，电量用Q表示，电容用C表示，那么可由公式C=Q/U表示。
即在单位电压作用下，电容器每个极板所储存的电荷量称为电容器的电容量。
电容的单位是法（F），也常用微法（uF）或者微微法（pF）作单位。
1F=106uF，1F=1012pF。
电容可以用电容测试仪测量，也可以用万用电表欧姆档粗略估测。
欧姆表红、黑两表笔分别碰接电容的两脚，欧姆表内的电池就会给电容充电，指针偏转，充电完了，指针回零。
调换红、黑两表笔，电容放电后又会反向充电。
电容越大，指针偏转也越大。
对比被测电容和已知电容的偏转情况，就可以粗略估计被测电容的量值。
在一般的电路中，用得最多的隔直、旁路电容、滤波电容等，都不需要容量准确的电容。
因此，用欧姆档粗略估测电容量值是有实际意义的。
但是，普通万用电表欧姆档只能估测量值较大的电容，量值较小的电容就要用中值电阻很大的晶体管万用电表欧姆档来估测，小于几十个微微法的电容就只好用电容测试仪测量了。
电容的外观与电阻的有点相似，两端为银白色，但中间大都为灰色或者是黄色，在电路中用C 表示，电容的种类也好多，上面图里的都是瓷电容，无极性的；在电路图里的符号是：有一种是电解电容:有一点突出来的是+极，属于有极性的，其正负通常有明显的标志，更换时要注意极性，错误会导致元件损坏，在电路图里的符号是：电容具有通交流，隔直流；通高频信号，阻低频信号的作用。
在不同的电路起不同的作用，一端接地的大都是滤波电容一般用在电源电路中，滤除直流中的交流成分，使输出的直流电更平稳如供电滤波电容漏电，会出现电池用得快，通电即有漏电流甚至短路现象。

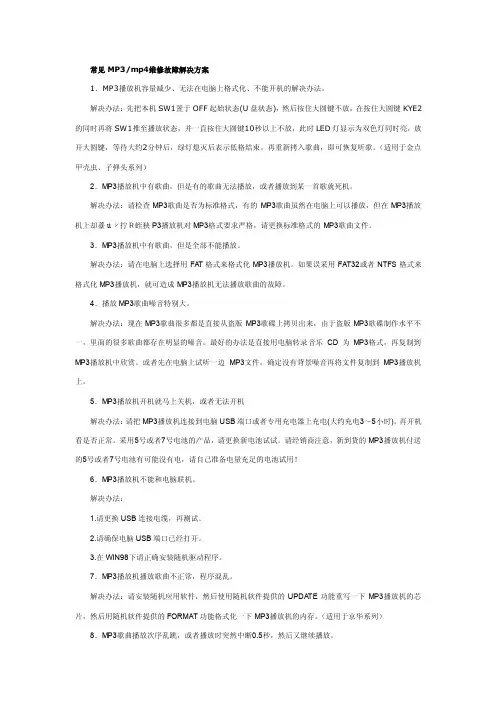

常见MP3/mp4维修故障解决方案1．MP3播放机容量减少、无法在电脑上格式化、不能开机的解决办法。
解决办法：先把本机SW1置于OFF起始状态(U盘状态)，然后按住大圆键不放，在按住大圆键KYE2的同时再将SW1推至播放状态，并一直按住大圆键10秒以上不放，此时LED灯显示为双色灯同时亮，放开大圆键，等待大约2分钟后，绿灯熄灭后表示低格结束。
再重新拷入歌曲，即可恢复听歌。
（适用于金点甲壳虫、子弹头系列）2．MP3播放机中有歌曲，但是有的歌曲无法播放，或者播放到某一首歌就死机。
解决办法：请检查MP3歌曲是否为标准格式，有的MP3歌曲虽然在电脑上可以播放，但在MP3播放机上却薹úシ拧Ｒ蛭狹P3播放机对MP3格式要求严格，请更换标准格式的MP3歌曲文件。
3．MP3播放机中有歌曲，但是全部不能播放。
解决办法：请在电脑上选择用FA T格式来格式化MP3播放机。
如果误采用FAT32或者NTFS格式来格式化MP3播放机，就可造成MP3播放机无法播放歌曲的故障。
4．播放MP3歌曲噪音特别大。
解决办法：现在MP3歌曲很多都是直接从盗版MP3歌碟上拷贝出来，由于盗版MP3歌碟制作水平不一，里面的很多歌曲都存在明显的噪音。
最好的办法是直接用电脑转录音乐CD为MP3格式，再复制到MP3播放机中欣赏。
或者先在电脑上试听一边MP3文件，确定没有背景噪音再将文件复制到MP3播放机上。
5．MP3播放机开机就马上关机，或者无法开机解决办法：请把MP3播放机连接到电脑USB端口或者专用充电器上充电(大约充电3～5小时)。
再开机看是否正常。
采用5号或者7号电池的产品，请更换新电池试试。
请经销商注意，新到货的MP3播放机付送的5号或者7号电池有可能没有电，请自己准备电量充足的电池试用！6．MP3播放机不能和电脑联机。
解决办法：1.请更换USB连接电缆，再测试。
2.请确保电脑USB端口已经打开。
3.在WIN98下请正确安装随机驱动程序。

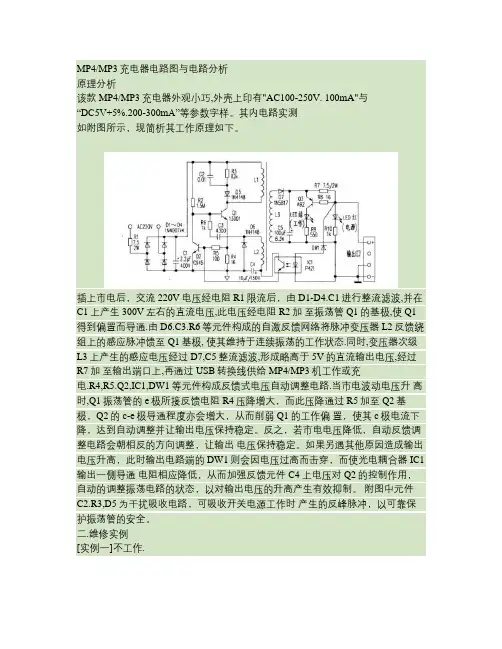

MP4/MP3充电器电路图与电路分析原理分析该款MP4/MP3充电器外观小巧,外壳上印有"AC100-250V. 100mA"与“DC5V+5%.200-300mA”等参数字样。
其内电路实测如附图所示，现简析其工作原理如下。
插上市电后，交流220V电压经电阻R1限流后，由D1-D4.C1进行整流滤波,并在C1上产生300V左右的直流电压,此电压经电阻R2加至振荡管Q1的基极,使Q1得到偏置而导通.由D6.C3.R6等元件构成的自激反馈网络将脉冲变压器L2反馈绕组上的感应脉冲馈至Q1基极, 使其维持于连续振荡的工作状态.同时,变压器次级L3上产生的感应电压经过D7,C5整流滤波,形成略高于5V的直流输出电压,经过R7加至输出端口上,再通过USB转换线供给MP4/MP3机工作或充电.R4,R5.Q2,IC1,DW1等元件构成反馈式电压自动调整电路.当市电波动电压升高时,Q1振荡管的e极所接反馈电阻R4压降增大，而此压降通过 R5加至Q2基极，Q2的c-e极导通程度亦会增大，从而削弱Q1的工作偏置，使其c极电流下降，达到自动调整并让输出电压保持稳定。
反之，若市电电压降低，自动反馈调整电路会朝相反的方向调整，让输出电压保持稳定。
如果另遇其他原因造成输出电压升高，此时输出电路端的DW1则会因电压过高而击穿，而使光电耦合器IC1输出一侧导通电阻相应降低，从而加强反馈元件C4 上电压对Q2的控制作用，自动的调整振荡电路的状态，以对输出电压的升高产生有效抑制。
附图中元件C2.R3,D5为干扰吸收电路，可吸收开关电源工作时产生的反峰脉冲，以可靠保护振荡管的安全。
二.维修实例[实例一]不工作.在检修时发现输出端口无5V电压输出,测C1上无300V直流电压.说明故障点在R1.D1~D4.C1元件范围.后经断电之后逐一检测,测出R1 电阻断路,但外观却完好.将其更换后再开机,充电器恢复正常.[实例二]充电器空载时"LED"红灯亮,但插接MP3负载后熄灭且MP3机不工作. 根据空载时"LED红"可发光的情况,初步分析振荡电路可起振工作.检查低压输出部分元件未见异常.检查振荡电路部分时,测到 Q1管e极所连反馈电阻R4 阻值偏大，判断为该电阻已变质，造成振荡偏弱，输出带负载能力减弱。

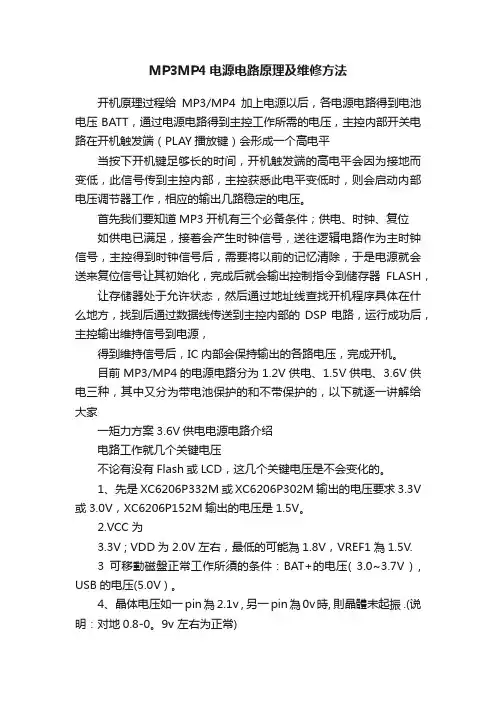

开机原理过程给MP3/MP4加上电源以后，各电源电路得到电池电压BATT，通过电源电路得到主控工作所需的电压，主控内部开关电路在开机触发端（PLAY播放键）会形成一个高电平当按下开机键足够长的时间，开机触发端的高电平会因为接地而变低，此信号传到主控内部，主控获悉此电平变低时，则会启动内部电压调节器工作，相应的输出几路稳定的电压。
首先我们要知道MP3开机有三个必备条件；供电、时钟、复位如供电已满足，接着会产生时钟信号，送往逻辑电路作为主时钟信号，主控得到时钟信号后，需要将以前的记忆清除，于是电源就会送来复位信号让其初始化，完成后就会输出控制指令到储存器FLASH，让存储器处于允许状态，然后通过地址线查找开机程序具体在什么地方，找到后通过数据线传送到主控内部的DSP电路，运行成功后，主控输出维持信号到电源，得到维持信号后，IC内部会保持输出的各路电压，完成开机。
目前MP3/MP4的电源电路分为1.2V供电、1.5V供电、3.6V供电三种，其中又分为带电池保护的和不带保护的，以下就逐一讲解给大家一矩力方案3.6V供电电源电路介绍电路工作就几个关键电压不论有没有Flash或LCD，这几个关键电压是不会变化的。
1、先是XC6206P332M或XC6206P302M输出的电压要求3.3V或3.0V，XC6206P152M输出的电压是1.5V。
2.VCC为3.3V ; VDD为2.0V左右，最低的可能為1.8V，VREF1為1.5V.3可移動磁盤正常工作所須的条件：BAT+的电压( 3.0~3.7V ) , USB的电压(5.0V ) 。
4、晶体电压如一pin為2.1v , 另一pin為0v時, 則晶體未起振 .(说明：对地0.8-0。
9v 左右为正常)5、复位RESET电压。
电路流程由BAT+（电池+端）经过限流电阻R16进入U6（3.3V稳压器）3脚，经IC内部电路稳压，从2脚输出稳定的3.3V （VCC数字电源电压），U6的作用把在3脚VIN脚输入3-5V的不稳定电压，从2脚输出经稳压后的稳定电源3.3V，保证主控在电池电量低或用电脑USB+5V高电压电源供电时，都能正常工作。
VCC经过电感L3得到AVCC音频电压3.3V，VREF基准参考电压（1.5V）是由U5稳压得来的。
有些机型的VREF基准参考电压，是由VCC VDD各接一个电阻合并输入的它的充电电路是由二极管D1、电阻R15、R22、R16组成，充电原理是当MP3插入充电器或电脑USB口时，电源分两路，一路经二极管D1正端有+5V电压，负端经过电阻R16得到4.2V电压到电池正端进行充电另一路经过分压电阻R15、R22得到一个高电平USB DETEC进主控IC检测端，IC得到这个信号后，显示充电状态；电路中如二极管D1损坏，会出现显示充电状态，但充不进电故障。
如电阻R15损坏，则会出现能充电，但不能显示充电状态；电路中U5、U6都是稳压IC，起输出稳定的1.5V、3.3V电压的作用，如此两个电压不正常，机子开机就不正常，如电感L3断路，则音频AVCC电压就不正常，达不到要求的3.3V，会出现能开机，功能都正常，按播放就关机故障；也是上面的图，假如你不懂U6在哪，从电路中可以看到，它和电池+端只有一个电阻R16用万用表一只表笔电池+端，（用数字表的蜂鸣档），另一只表笔找出与之相连的电阻R16电路中电池BAT+接有R23（200K）、电容C10（47UF）、R16（2.2欧）三个元件，在找到电阻R16后，在接电阻的另一头，用表笔又会找到三个点，D1的负极，旁路电容C19和稳压ICU6的输入端。
短路表比会象鸟叫的那个档位普通万用表就用电阻RX1档位量D1的负极，旁路电容C19和稳压ICU6的输入端在那里两个地，一个AVCC AVDD的接地，另一个是VCC VDD的接地，它们之间用一个阻值为零的电阻相连接，相当于短接的`VIN是电压输入，V是电压，IN是输入，VOUT是电压输出AVCC，A是AUDIO的代表字母，VCC是电压，为方便确认，AVCC就理解为音频电源我们再看看复位和升压电路升压电路（电源调整电路）原理电路主要由DC/DC直流转换IC（升压IC）U7、储能电感L2、续流二极管D2等组成，储能电感L2、有什么作用??其主要作用是通过调整升压，输出12V直流电压，供电路使用；当4脚得到主控IC送来的启动信号时，启动U7开始工作，通过内部的电路动作，电感L2的储能，二极管D2的续流作用，U7的2#经电阻R20输出12V电压；电路中R17、L2、D2、U7、R20任何一个损坏都会引起无12V电压故障。
二矩力方案1.5V或1.2V供电电源电路介绍VBATVBAT=1.2V（1.5V）VCC=3.0V VDD=2.1VLXVCC_1和LXVDD-1是主控内部的DC-DC直流转换电路的输入控制端直流转换电路将交流电转换为直流电压假设BATT电压在0.8-1.5V范围内，主控内的DC-DC直流转换电路就会工作，把BATT电压提升到VCC VDD所需的电压就是DC-DC转换把1.5V转换到3.0V的DC-DC直流转换它的原理有点象上面的升压原理升压。
使变化的电压变稳定电路图里的U是在主控内部的，结合外部的储能电感L、续流二极管D组成DC-DC直流转换电路U的型号是，ATJ2075、ATJ2051、ATJ2085 3502、3520D等等所有的主控此电路是利用ATJ2085内部的DC-DC直流转换电路来得到VCC3.3V、VDD2.1V电压，ATJ2085的32脚LXVDD 和34脚LXVCC图中，DC-DC直流转换电路4#5#接电池正电源0.9-1.5V，也就是ATJ2085的31#（BAT），在这范围内主控都能正常工作，34#LXVCC电压，32#LXVDD电压。
ATJ207X系列电源管理是由DC-DC直流转换、调整和电池检测组成，ATJ2075如要工作正常就需要两个电源，VDD和VCC这电源是接外部的分压电阻得来的，比如我们假设VDD=2.1V VCC=3.0V 在ATJ2075里有两种电池模式选择，由BATSEL选择一个电池模式或两个电池模式；在选择一个电池模式时，如果VBAT>0.8V时，内部（DCOP1）电路开始工作，然后提升VDD电压，在提升VDD达到2.35V时，内部电路(DCOP1)停止工作，另外的电路（DCOP2）就结束PFM为VDD和VCC的DC-DC直流转换。
如果VBAT > 1.3V，内部电路就调整到可以供给VDD的电压在0.8V<BATT>1.3V，内部VDD直流转换电路从DCOP2输出一个维持VDD电源正常工作的电压到Q1基极，使电路工作，内部VCC直流转换电路始终工作，从DCOP1脚输出VCC维持电压供Q2基极工作；U5是基准电压VREFI 1.5V稳压电路，ATJ2075内部有四个电池电量比较电路，在VBAT脚有四个参考电压脚，分别是VL0、VL1、VL2、VL3；这四个参考电压值是由外部的电阻分压来确定，电压值有可能是1.3V、1.15V、1.00V、0.9VAJT207X系列的工作状态也是由这四个参考电压来决定的比如VBAT<VL3，ATJ2075将进入STANDBY模式如VBAT<0.8V，ATJ2075将进入OFF 模式如遇到用USB能开机，放电池不能开机的时候，要考虑ATJ207X系列外围电路故障和内部直流转换电路故障以上是矩力方案系列的开机原理快速检测判断主控ATJ2085损坏方法1. 当你接到一款MP3-MP4播放器时，心不要慌来、手不要忙、你要以泰山压顶之式的精神、把它看的很渺小、它之不过就是一部小机器而已。
首先打开POWER开关、或者连接充电器，观察显示屏、有无显示文字“或者”符号、背光亮不亮，（注：要根据机型而定、因为显示屏不一样、品种很多）。
如果没有任何显示、或者黑屏，这时在和PC机联机、PC机无任何反应，断开USB线。
2.小心拆开播放器、观察主板有无断裂、和电器元件有无烧毁爆裂之处。
如果没有，就用无静电电烙铁、取掉锂电电池，（注：这时主板不能带任何电源）、用数字万用表电阻档、检测供电调整稳压分配电路，有无短路、开路、断路和断线、或激穿、软激穿等现象。
3. 如果没有第2条所说故障，一切OK。
这时把标准充电器和USB线联接到MP3播放器USB座口上，准备带电检测。
4. 把数字万用表调到直流电压档，直接检测主控芯片ATJ2085芯片、23脚-24脚、连接晶振两端对地电压，正常值应该为、0.45V至0.98V、若有一脚对地电压为、0.0V、另一脚对地电压为、1.1V至1.48V ，就可以确定、此主控芯片已损坏、更换OK。
（注：此检测结果为、一定要确定供电稳压调整分配电路正常）。
5. 炬力（ATJ2085）主控芯片、23脚和24脚两脚对地电压、如果都为0.0V、可能是供电电路有故障，请修复。
在检测晶振两端对地电压、是否为正常值大家可按第4条所说：就可确定主控芯片损坏、更换OK。
6. 如果主控芯片ATJ2085、1脚为0.0V、另1脚为1.1V至1.89V、用手指敏感部位触摸，有无温度过高现象、如有温升、也可确定此主控芯片损坏，更换OK。
7. MP3-MP4\无声故障系列检测(ATJ2082）主控好坏方法：维修MP3-MP4播放器时手工试机，各功能键一切正常，联PC机、格式化、下载、也正常。
按音量键调到最大值，可一点声音也没有。
拆开播放器，用数字万用表电阻挡检查，耳机OUT座口、及周围电路元件，无虚焊，无短路无开路或无断线。
在用数字万用表电压档、测试主控（ATJ2085 AMP2051 ）8脚、9脚两端电压，正常为0.84V至1.76V、（注：此电压为播放音量OUT大小时测试结果）。
如果两脚电压为0.0V、或者一脚电压为0.0V、另一脚电压为正常电压0.84V至1.76V、可以确定主控芯片损坏、另外芯片温度高，也可确定损坏更换OK。
8. mp3-mp4、某个按键、或多个按键功能失灵、其它功能正常，（注：确定按键是好的板线、无断线、阵列电阻、电容、无变质、和开路、短路），也可确定：主空芯片损坏、更换OK。
9. MP3播放器、显示菜单图标、向左跑个不停、或者向右跑个不停、（注：其它部位OK、参照第8条方法，也正常）。
也可确定主控芯片损坏，更换OK。
SUNPLUS凌阳方案1.5V供电为例介绍电源原理电路流程：1.5V电池VBAT电压经过储能电感L9、进到升压IC8（RT9266CE）4#电源输入，经IC的6#分压电阻R55、R54控制升压IC的5#输出电压VDDIN 3.2V，IC的1#是控制端接高电平电路才工作。
有了VDDIN电压后，按下开机键（PLAY），供给开关管Q2基极启动电压，Q2工作控制场效应管Q8工作，从漏极（D）输出电压到各电路工作，主控工作后从P30输出维持电压使开关管Q2保持工作状态。
