cq磁力离心泵规格型号及参数磁力离心泵是一种采用磁力耦合传动的无泄漏离心泵，广泛应用于化工、医药、冶金、电力等行业。
本文将详细介绍CQ磁力离心泵的规格型号及参数。
CQ磁力离心泵是磁力传动离心泵的一种常见型号，其主要特点是能够更好地保证输送介质的无泄漏和无污染。
下面是CQ磁力离心泵的规格型号及参数：1. 型号：CQ型号通常由字母C和字母Q加上一组数字表示，其中字母C代表磁力离心泵的分类，字母Q代表离心泵的结构形式。
数字组合代表该磁力离心泵的尺寸大小。
例如，CQ50-32-160表示CQ磁力离心泵的进出口口径分别为50mm和32mm，叶轮直径为160mm。
2. 流量范围：CQ磁力离心泵的流量范围通常在0.5m³/h至50m³/h之间。
流量的大小取决于泵的型号及尺寸以及所输送介质的特性。
3. 扬程范围：CQ磁力离心泵的扬程范围通常在3m至50m之间。
扬程的大小决定了泵能将介质输送到的高度。
4. 功率：CQ磁力离心泵的功率大小通常在0.18kW至15kW之间。
功率大小与流量和扬程相关，通常越大的流量和扬程需要越大的功率。
5. 温度范围：CQ磁力离心泵能够输送的介质温度范围通常在-20℃至120℃之间。
然而，具体的温度范围还会受到泵的材质选择、密封结构等因素的制约。
6. 材质：CQ磁力离心泵常见的材质有不锈钢、铸钢、聚丙烯等。
不同的材质选择可以适应不同的介质特性和工作环境。
7. 密封方式：由于磁力离心泵的特殊结构，它不需要传统的机械密封或填料密封。
CQ磁力离心泵通常采用静密封或动密封，保证了无泄漏的特性。
总结起来，CQ磁力离心泵是一种常见的磁力离心泵型号，其规格型号及参数涵盖了进出口口径、流量范围、扬程范围、功率大小、温度范围、材质选择和密封方式等方面。
根据具体的工作要求和输送介质特性，选择适合的CQ磁力离心泵型号能够更好地满足工作需求，确保离心泵的高效稳定运行。
请注意，本文所提供的参数和范围仅供参考，实际使用时应根据具体的需求和工作环境选择合适的CQ磁力离心泵，并参考厂家提供的详细技术资料。
cqb型磁力驱动离心泵工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!cqb型磁力驱动离心泵工作原理引言随着科技的不断发展，磁力驱动离心泵在工业领域中扮演着越来越重要的角色。
CQ磁力泵和CQB磁力泵的区别磁力泵就是通过磁力传动来实现无接触的力矩传递，进而以静密封取代动密封来达到泵的完全无泄漏的一种水泵。
由于泵体和隔离套将泵轴与内磁转子完全的封闭，所以彻底消除了易燃易爆、有毒、有害介质通过密封泄漏的隐患，从而更进一步保障了安全生产和环境安全。
鉴于此，磁力泵一般都是应用于对水泵有严格要求的化工、石油等行业。
磁力泵是离心泵的一种，是由泵、磁力传动器、电动机三部分组成。
普通离心泵电机直接带动水泵叶轮，或通过联轴器带动叶轮磁力泵是通过磁力带动叶轮。
可以无需机械密封，有效防止漏水。
但是磁力泵只能做小功率的磁传动部分由内外磁转子组成;隔套将内磁转子及介质与外磁转子隔绝;外磁转子由电机驱动，转动时利用磁稠合特性带动内磁转子旋转，完成非接触的力矩传递，从而达到驱动泵的目的。
磁力泵，结构简单紧凑。
采用独特的润滑及冷却回路，一部分工艺液体自润滑及冷却传动部件，省去了机械密封泵所需的冷却、冲洗、急冷等繁杂的管蹈系统。
设计入口压力最大可至30MPa，机械密封泵很难做到这一点。
同使用机械密封或填料密封的离心泵相比较，磁力泵具有以下优点：1.泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏;2.无需独立润滑和冷却水，降低了能耗;3.由联轴器传动变成同步拖动，不存在接触和摩擦。
功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响;4.过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。
性能上两者的区别就是：同样的工况下，磁力泵的效率比离心泵的效率低一些!这就是根本区别!产品概述性能参数安装尺寸图文档下载一、自吸式磁力泵产品概述：ZCQ型自吸式磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

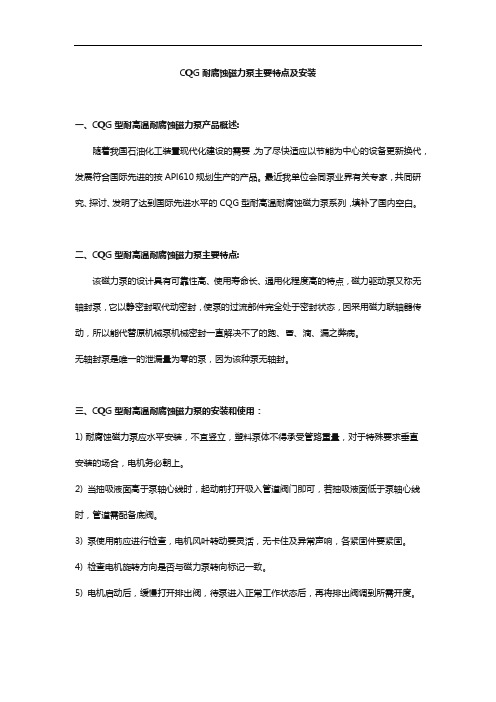

CQG耐腐蚀磁力泵主要特点及安装
一、CQG型耐高温耐腐蚀磁力泵产品概述:
随着我国石油化工装置现代化建设的需要，为了尽快适应以节能为中心的设备更新换代，发展符合国际先进的按APl610规划生产的产品。
最近我单位会同泵业界有关专家，共同研究、探讨、发明了达到国际先进水平的CQG型耐高温耐腐蚀磁力泵系列，填补了国内空白。
二、CQG型耐高温耐腐蚀磁力泵主要特点:
该磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。
无轴封泵是唯一的泄漏量为零的泵，因为该种泵无轴封。
三、CQG型耐高温耐腐蚀磁力泵的安装和使用：
1) 耐腐蚀磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2) 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3) 泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
4) 检查电机旋转方向是否与磁力泵转向标记一致。
5) 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
四、CQG型耐高温耐腐蚀磁力泵性能参数：。
十大cqb磁力泵型号品牌首选磁力泵生产厂家排名前十名有哪些公司1、上海沈泉泵业优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产各种水泵的企业，拥有多年的生产经验和先进的技术设备，致力于为客户提供高品质、高性能的水泵产品。
该厂家生产的水泵广泛应用于石油、化工、电力等领域。
同时，该公司还拥有完善的售后服务体系，能够及时解决客户遇到的问题。
2、开利泵业开利泵业是国内大型泵业企业之一，产品种类繁多，包括离心泵、轴流泵、污水泵等系列。
开利泵业注重产品的研发和设计，不断推出适合市场需求的新产品，同时加强生产管理和质量控制，确保产品的稳定性和可靠性。
3、新界泵业新界泵业是一家专业生产各类水泵及控制设备的企业，产品涵盖了离心泵、螺杆泵、潜水泵等系列。
新界泵业注重产品创新和技术升级，不断推出高效、节能、环保的新型水泵，满足市场的多样化需求。
4、熊猫泵业熊猫泵业是一家集研发、生产、销售为一体的高新技术企业，产品涵盖了工业泵、民用泵、环保设备等多个领域。
熊猫泵业注重产品的研发和品质控制，积极引进国内外先进技术，不断创新和完善产品体系。
5、双轮泵业双轮泵业是国内知名的泵类产品生产企业之一，产品涵盖了离心泵、轴流泵、螺杆泵等系列。
双轮泵业注重市场需求和客户体验，不断优化产品设计和生产工艺，提高产品的性能和可靠性。
6、三花泵业三花泵业是一家专业生产工业控制阀和执行器的企业，产品广泛应用于石油、化工、电力、制药等领域。
三花泵业注重产品的研发和品质管理，拥有完善的质量保证体系和售后服务体系，赢得了客户的信赖和好评。
7、江潮泵业江潮泵业是一家集研发、生产、销售为一体的泵类产品生产企业，产品涵盖了离心泵、轴流泵、螺杆泵等系列。
江潮泵业注重技术创新和市场拓展，不断推出高效、节能、环保的新型水泵，提高产品的竞争力和市场占有率。
8、百事德泵业百事德泵业是一家专业生产各种工业用泵的企业，产品涵盖了离心泵、螺杆泵、潜水泵等系列。
百事德泵业注重产品的研发和设计，积极引进国内外先进技术，提高产品的性能和可靠性。
高温磁力泵性能参数及型号意义一、高温磁力泵产品概述：高温磁力泵(简称高温磁力泵)通常由电机，磁力偶合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。
当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。
磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。
在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。
二、高温磁力泵产品特点：高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。
三、高温磁力泵性能参数：流量：3.2-100m3/h扬程：15-80m电机功率：1.1-55kW使用温度：350℃材质:1Cr18Ni9Ti (可定制304.316.316L材质)四、高温磁力泵的结构1)磁力耦合器磁力传动由磁力耦合器来完成。
磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件，是磁力泵的核心部件。
磁力耦合器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。
磁力耦合器应在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。
(1)内、外磁钢内磁钢应用粘合剂牢固地固定在导环上，并用包套将内磁钢和介质隔离。
包套最小厚度应为0.4mm，其材料应选用非磁性的材料，并适用于输送的介质。
外磁钢也应用粘合剂牢固地固定在外磁钢环上。
为防止装配时外磁钢的损坏，外磁钢内表面最好也应覆以包套。
同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料，或铝镍钴磁性材料。
十大cqb磁力泵型号品牌首选国产水泵什么牌子的质量好1、上海沈泉泵阀制造有限公司优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
2. 湖南潇湘制泵有限公司湖南潇湘制泵有限公司座落于美丽和富有朝气的长株潭城市群近郊，湖湘文化发源地的隐山脚下花石镇，公司注册资金3500万元，是一家专业从事水泵产品的科研开发生产型企业。
公司拥有一支由技术专家、技术工人和高级管理人员组成的精锐队伍,具有丰富的水泵设计、生产及服务经验,并保持与江苏大学、中南林业科技大学等国内知名高校长期的技术交流和合作，公司产品大批量将产品成功运行于水利、造纸、制药、化工、建筑、矿山、冶金、煤炭、电力等行业，受到广大客户的一致认可和好评。
3. 安徽博拓机械有限公司安徽博拓机械有限公司生产销售发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。
安徽博拓机械有限公司生产的发电机、水泵、冲击夯、马路切割机、平板夯、压路机、配件品种齐全、价格合理。
安徽博拓机械有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。
我们热烈欢迎广大经销商，贸易公司参观我厂。
4. 上海卧泉泵业有限公司上海卧泉泵业有限公司是一家专注工业泵的研发设计生产销售、服务于一体的多元化泵企业。
主要产品有：螺杆泵、隔膜泵、磁力泵、排污泵、化工泵、离心泵、油泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得广大客户的认可。
5. 龙岩市九龙水泵制造有限公司龙岩市九龙水泵制造有限公司是福建省水泵制造商，是由福建龙岩水泵厂(国家二级企业)改制组建的泵业公司，具有六十多年水泵生产经验。
1.上海阳光泵业制造有限公司上海阳光是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。
总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。
上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。
高端人才和高素质的员工队伍是阳光发展的动力。
集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。
科技创新，是阳光基业长青的生命之源。
集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。
上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。
引进了世界先进的CFD流体力学专业内流场分析、CAE有限元理论计算及CIMATRON三维CAD、CAM、CAE、FMS等研究设计软件系统。
2.上海一泵企业有限公司上海一泵企业有限公司是国内久负盛名的生产水泵企业之一。
企业前身是上海一泵厂。
曾为宝钢、燕山石化、华北制药、大庆油田等许多国家重点工程提供了优质的产品。
2000年企业实行了股份制改革和法人治理结构改革,完成了向现代化企业制度的转变。
2003年通过中国质量认证中心ISO9001：2000版国际质量体系认证，现已在上海、北京、成都等十几个中心城市，建立了销售分公司办事处和完善的售后服务机构。
上海一泵历来重视和实施“人才兴企科技兴企”的企业发展观。
公司现有员工718名，专业技术人员150名，其中中级职称120名，##职称30名。
多年以来公司同国内外企业和科研单位进了广泛的生产技术和人员方面的交流和合作。
不锈钢磁力泵型号及参数
1.ZMD型不锈钢磁力泵
ZMD型不锈钢磁力泵是一种液压和结构双层泵体设计的磁力耐腐蚀泵。
它采用合金材料制作而成，可以输送各种酸、碱、盐和有机溶剂等腐蚀介质。
其主要参数如下：
-流量范围：1.5-100m3/h；
-扬程范围：5-125m；
-温度范围：-20℃至+120℃；
-功率范围：0.55-55kW；
- 进口直径：15-150mm；
- 出口直径：10-125mm。
2.CQB型不锈钢磁力泵
CQB型不锈钢磁力泵是一种投入市场较早的不锈钢磁力泵。
它适用于
输送硫酸、硝酸、盐酸、氢氟酸和各种有机溶剂等介质。
其主要参数如下：-流量范围：3.6-100m3/h；
-扬程范围：5-32m；
-温度范围：-20℃至+100℃；
-功率范围：0.55-30kW；
- 进口直径：25-80mm；
- 出口直径：20-65mm。
3.IHF型不锈钢磁力泵
IHF型不锈钢磁力泵是一种用于输送各类有机酸、无机酸、盐溶液和其他腐蚀性介质的耐腐蚀泵。
它采用不锈钢材料制作，具有优良的耐腐蚀性能。
其主要参数如下：
-流量范围：0.5-400m3/h；
-扬程范围：5-125m；
-温度范围：-20℃至+120℃；
-功率范围：0.55-160kW；
- 进口直径：25-300mm；
- 出口直径：20-250mm。
这些不锈钢磁力泵都具有无泄漏、无污染、无维修等优点，适用于化工、制药、食品加工、冶金、石油等行业。
在选择使用时，需根据实际工况需求选择合适的型号和参数。
一、产品简介二、型号说明配套电机功率与级数F:氟塑料 D:直联式短支架型L:支架（带轴承箱）型磁力驱动离心泵代号进口公称直径DN(mm)出口公称直径DN(mm)叶轮名义直径DN(mm)三、结构简图3.1 全塑壳体泵的结构简图注：序号前带有“√”标志的为易损件，供用户采购备件参考CQB系列氟塑料磁力驱动泵，其过流部件采用氟塑料及高纯度工业陶瓷制成，具有优异的耐腐性及密封性；泵的承重部分为金属材料，足以承受管道和流体的重量及机械冲击，泵室完全封闭，通过磁力偶合器间接驱动叶轮工作，取消了轴封，因此彻底杜绝了一般轴传动式离心泵轴封处跑、冒、滴、漏的现象，达到了零泄漏、无污染的最佳工况要求，因此广泛用于化工、医药、铝箔、制酸、涂装、有色金属等行业。
该系列泵因结构的特殊性，不适宜输送润滑性差的液态烃，带结晶的碱、盐以及含固体颗粒的料浆；只能输送纯清液，适用温度：-20℃～100℃。
可以用来输送强酸、强碱、剧毒、有机溶剂及纯净、贵重的化学介质，适用于各种化工流程，充分满足严格的安全性、可靠性和生态环保要求。
注：序号前带有“√”标志的为易损件，供用户采购备件参考注：序号前带有“√”标志的为易损件，供用户采购备件参考3.3 钢衬塑壳体泵的结构简图（带底板）3四、性能参数表4五、安装尺寸表5六、使用及维护安装及注意事项： 1.按基础尺寸做好混凝土基础，同时预埋好地脚螺栓。
2.在安装前应对泵和电机进行仔细检查，各部分应完好无损，泵内应无杂物。
3.将机组放在基础上，在底板和基础之间放成对楔垫，通过调整楔垫，找正泵的水平。
调好后，拧紧地脚螺栓。
4.泵的进口、出口管路应另设支架、支撑。
5.安装完毕，最后用手转动联轴器，检查有无擦碰、串动等现象，转动轻松、自如即可。
6.磁力泵严禁抽取带有颗粒的介质。
7.为防止杂物进入泵内，建议在进口处设过滤器，过滤面积应大于管路截面积的3~4倍。
8.扬程高的泵在出口管路上还应该安装逆止阀，以防突然停机的水锤破坏。
