高温磁力泵型号意义及概述

磁力泵作用及型号定义
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。

泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

六、磁力泵性能参数。

管道磁力泵型号意义及性能
一、型号意义：
1.第一个字母通常代表泵的类型：
-G代表离心式管道磁力泵；
-WS代表离心式不锈钢管道磁力泵；
-WQ代表离心式高温管道磁力泵；
-WY代表离心式聚四氟乙烯管道磁力泵。

2.第二个字母代表泵的材质：
-F代表泵的材质为玻璃纤维增强塑料；
-R代表泵的材质为聚四氟乙烯；
-P代表泵的材质为不锈钢。

3.后面的数字通常代表泵的排量或轴功率。

二、性能：
1.流量：
流量是指单位时间内通过泵的液体体积。

管道磁力泵的流量范围非常广，可以从几毫升每小时到几百立方米每小时。

用户在选择管道磁力泵时要根据具体的流量要求来确定型号。

2.扬程：
扬程是指液体从泵的吸入端到出口的水平高度或垂直高度差。

不同型号的管道磁力泵的扬程范围也不相同，请用户根据需要选择合适数值。

3.效率：
此外，管道磁力泵还具有以下一些常见的性能特点：
4.无泄漏：
5.无密封：
由于使用磁力传递转动力矩，所以泵的轴封处不会出现泄漏，可以确保液体的绝对密封，防止物料泄露。

6.延长使用寿命：
由于没有动态密封元件，所以管道磁力泵的使用寿命相对较长，可以减少维护和更换部分的频率。

总结：。

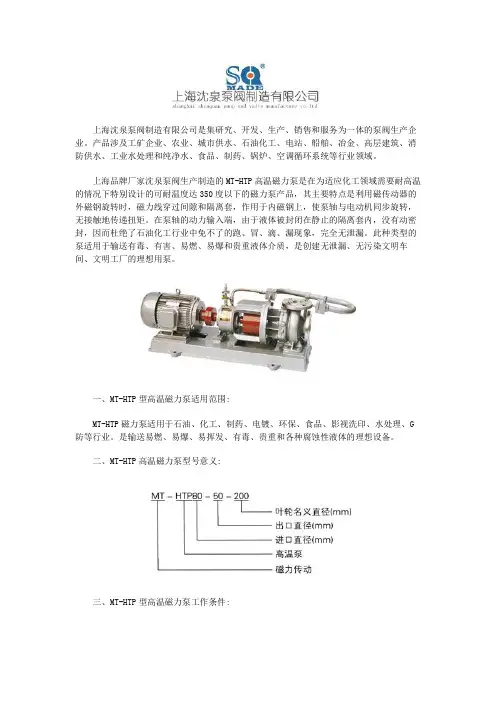

上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。

产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

上海品牌厂家沈泉泵阀生产制造的MT-HTP高温磁力泵是在为适应化工领域需要耐高温的情况下特别设计的可耐温度达350度以下的磁力泵产品，其主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。

在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。

此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

一、MT-HTP型高温磁力泵适用范围:MT-HTP磁力泵适用于石油、化工、制药、电镀、环保、食品、影视洗印、水处理、G 防等行业。

是输送易燃、易爆、易挥发、有毒、贵重和各种腐蚀性液体的理想设备。

二、MT-HTP高温磁力泵型号意义:三、MT-HTP型高温磁力泵工作条件:MT-HTP系列磁力泵，其过流部件材质以Ⅱ 类和Ⅲ类金属材质为主，也可以带非金属衬里或热固体性塑料，这类泵统称金属磁力泵，适用于输送液体的吸入压力必须大于其汽化压力0.1MPa, Z大出口压力4.0MPa,温度不超过350℃，密度不大于1600kg/m3,粘度不大于30×10-6m2/S的不含铁磁性质颗粒和纤维的液体。

MT-HTP型高温磁力泵使用注意事项:1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。

2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。

3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。

4、被输送的介质及其温度应在泵材允许范围内(详见附表)。

磁力泵性能及技术参数
一、磁力泵产品概述：
磁力驱动泵(以下简称自吸泵)该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驱动泵的功能，又集皂吸于一身，不需底阀和引灌水，自吸高度4米。

二、磁力泵产品特点：
该泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

三、磁力泵工作原理：
本泵采用外混式轴向回水泵体结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成。

泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸的作用。

四、磁力泵型号定义：
五、磁力泵适用范围
磁力泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。

可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。

特别是漏、易燃、易爆液体的抽送，选用此泵则更为理想。

六、磁力泵性能参数。

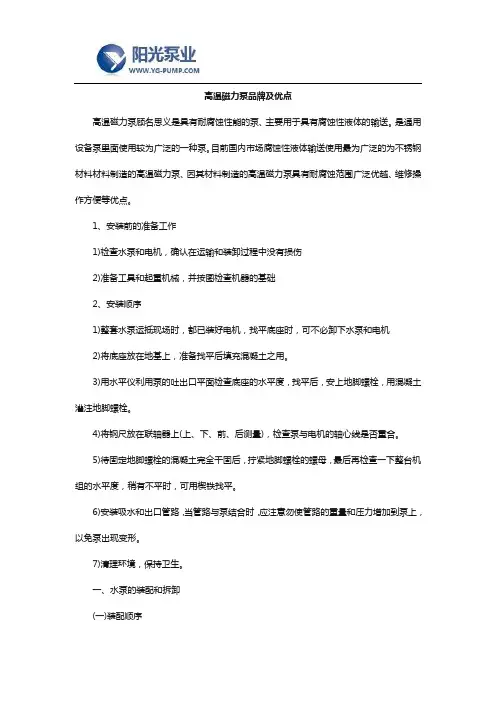

高温磁力泵品牌及优点高温磁力泵顾名思义是具有耐腐蚀性能的泵、主要用于具有腐蚀性液体的输送。

是通用设备泵里面使用较为广泛的一种泵。

目前国内市场腐蚀性液体输送使用最为广泛的为不锈钢材料材料制造的高温磁力泵、因其材料制造的高温磁力泵具有耐腐蚀范围广泛优越、维修操作方便等优点。

1、安装前的准备工作1)检查水泵和电机，确认在运输和装卸过程中没有损伤2)准备工具和起重机械，并按图检查机器的基础2、安装顺序1)整套水泵运抵现场时，都已装好电机，找平底座时，可不必卸下水泵和电机2)将底座放在地基上，准备找平后填充混凝土之用。

3)用水平仪利用泵的吐出口平面检查底座的水平度，找平后，安上地脚螺栓，用混凝土灌注地脚螺栓。

4)将钢尺放在联轴器上(上、下、前、后测量)，检查泵与电机的轴心线是否重合。

5)待固定地脚螺栓的混凝土完全干固后，拧紧地脚螺栓的螺母，最后再检查一下整台机组的水平度，稍有不平时，可用楔铁找平。

6)安装吸水和出口管路，当管路与泵结合时，应注意勿使管路的重量和压力增加到泵上，以免泵出现变形。

7)清理环境，保持卫生。

一、水泵的装配和拆卸(一)装配顺序1、在热油中加热滚动轴承直至80度，取出装在轴的轴户处。

2、把带有轴承的轴压装在悬架内。

3、在两个轴承端盖放上纸垫，用螺栓紧在悬架上，注意利用纸垫调整轴承与轴承端盖的间隙。

二、高温磁力泵注意事项1．防止颗粒进入(1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副。

(2)输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命。

(3)输送含有固体颗粒的介质时，应在泵流管入口处过滤。

2．防止退磁(1)磁力矩不可设计得过小。

(2)应在规定温度条件下运行，严禁介质温度超标。

可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。

3．防止干摩擦(1)严禁空转。

(2)严禁介质抽空。

(3)在出口阀关闭的情况下，泵连续运转时间不得超过2min，以防磁力传动器过热而失效。

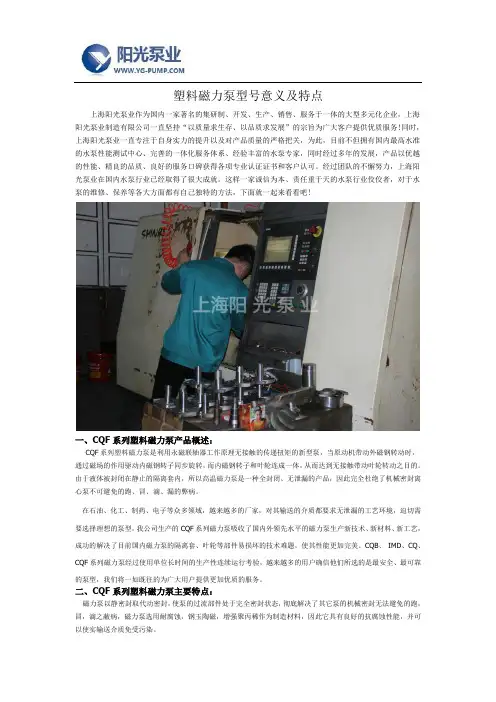

塑料磁力泵型号意义及特点上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、CQF系列塑料磁力泵产品概述：CQF系列塑料磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵，当原动机带动外磁钢转动时，通过磁场的作用驱动内磁钢转子同步旋转，而内磁钢转子和叶轮连成一体，从而达到无接触带动叶轮转动之目的。

由于液体被封闭在静止的隔离套内，所以高温磁力泵是一种全封闭、无泄漏的产品，因此完全杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

在石油、化工、制药、电子等众多领域，越来越多的厂家，对其输送的介质都要求无泄漏的工艺环境，迫切需要选择理想的泵型，我公司生产的CQF系列磁力泵吸收了国内外领先水平的磁力泵生产新技术、新材料、新工艺，成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题，使其性能更加完美。

CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验，越来越多的用户确信他们所选的是最安全、最可靠的泵型，我们将一如既往的为广大用户提供更加优质的服务。

二、CQF系列塑料磁力泵主要特点：磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，钢玉陶磁，增强聚丙稀作为制造材料，因此它具有良好的抗腐蚀性能，并可以使实输送介质免受污染。

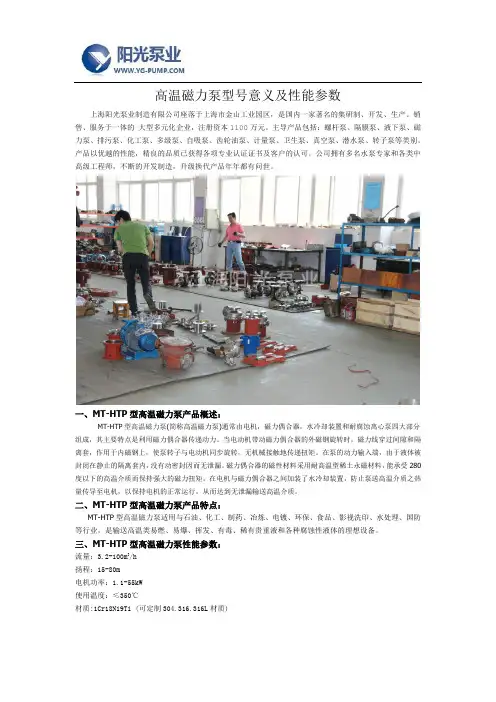

高温磁力泵型号意义及性能参数上海阳光泵业制造有限公司座落于上海市金山工业园区，是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。

主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。

产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。

公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。

一、MT-HTP型高温磁力泵产品概述：MT-HTP型高温磁力泵(简称高温磁力泵)通常由电机，磁力偶合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

二、MT-HTP型高温磁力泵产品特点：MT-HTP型高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。

三、MT-HTP型高温磁力泵性能参数：流量：3.2-100m3/h扬程：15-80m电机功率：1.1-55kW使用温度：≤350℃材质:1Cr18Ni9Ti (可定制304.316.316L材质)。

高压磁力泵型号及参数高压磁力泵是一种无泄漏、无污染、无噪音、高效节能的新型泵，广泛应用于化工、医药、电力、冶金等领域。

下面介绍几种常见的高压磁力泵型号及参数。

1. CQB-G型高压磁力泵CQB-G型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达150米，最大流量可达100m³/h，最高温度可达200℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

2. IHF型高压磁力泵IHF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达125米，最大流量可达100m³/h，最高温度可达100℃。

该泵采用优质氟塑料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种强腐蚀性介质。

3. KF型高压磁力泵KF型高压磁力泵是一种单级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达80米，最大流量可达50m³/h，最高温度可达120℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

4. ZCQ型高压磁力泵ZCQ型高压磁力泵是一种多级、单吸、卧式、闭式、磁力驱动泵。

其最大扬程可达240米，最大流量可达10m³/h，最高温度可达120℃。

该泵采用优质不锈钢材料制造，具有耐腐蚀、耐高温、耐磨损等特点，适用于输送各种腐蚀性介质。

以上是几种常见的高压磁力泵型号及参数，不同型号的泵适用于不同的介质和工况，用户在选择时应根据实际情况进行选择。

同时，使用高压磁力泵时应注意保养和维护，以延长泵的使用寿命。

化工高温磁力泵的选型与使用随着科技的发展，化工高温磁力泵已经成为化工行业中不可缺少的部分，在许多领域有着重要的应用。

高温磁力泵可在高温条件下提供可靠的吞吐能力，特别是浑浊液体等复杂介质的输送，性能可靠。

高温磁力泵的选型与使用是很重要的，以下就介绍化工高温磁力泵的选型与使用。

一、化工高温磁力泵的种类1、离心泵：离心泵是一种常用的机械泵，由叶轮、轴、吸入端、排出端和壳体组成。

该泵可以把水压力从低提高到高，当水流通过叶轮采取外力时，水流的动能转化为压力能，使水从吸入口所接的管道中流出，并进入泵的排出口所接的管道中。

离心泵可用于较高温的介质输送，高温离心泵的工作温度可达300℃，可用于输送含有大量固态物质的介质，流体的流动状态比较稳定。

2、螺杆泵：螺杆泵是一种多种形式、应用广泛的泵，由叶轮、轴、吸入端、排出端和壳体组成，其原理是通过螺杆的转动将纵向变成横向，以达到提高液体压力的目的。

由于螺杆泵具有结构简单、调整性强、噪音低、效率高、回转低等优点，因此得到了广泛的应用。

高温螺杆泵的工作温度可达200℃，可用于输送含有细小固态物质的介质，流体的流动状态比较稳定。

二、化工高温磁力泵的选型1、根据工艺要求确定磁力泵的工作温度：首先要明确的是，磁力泵的工作温度主要由介质温度决定，基于介质的物理性质，定义决定磁力泵的选型，若介质有化学反应，则要考虑介质反应温度，工作环境温度也需要考虑。

2、依据应用需求确定磁力泵型号：高温磁力泵的型号主要有两个因素决定，一是流量，二是压力。

根据输送的介质特性，确定磁力泵的流量和压力，然后确定合适的磁力泵型号。

三、化工高温磁力泵的使用1、准备工作：使用之前，应先检查磁力泵是否与电源和管道相连，如果是新安装的磁力泵，需要检查泵、电机、过滤器、管道、继电器等设备，确保设备工作正常，注意安全防护，以免发生意外。

2、试运行：将磁力泵放入液体中，打开电源，观察磁力泵的运行情况，看看吸入口和排出口的压力是否符合要求，如果正常，可以正式开始运行；如果仪表显示数据与标准偏差较大，则应立即停止运行，寻求原因，进行调整或检修。

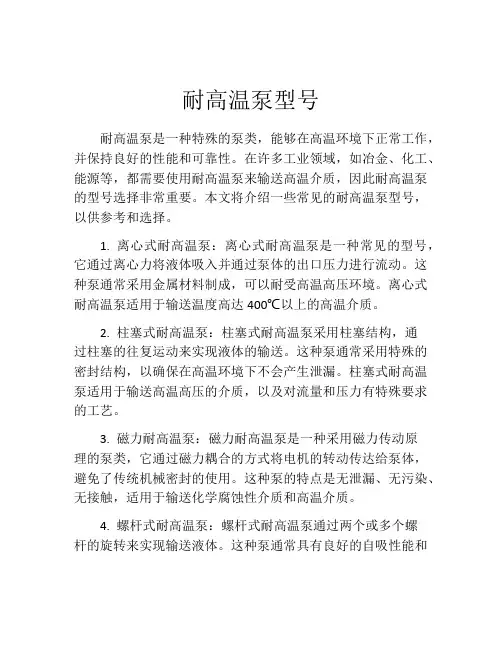

耐高温泵型号耐高温泵是一种特殊的泵类，能够在高温环境下正常工作，并保持良好的性能和可靠性。

在许多工业领域，如冶金、化工、能源等，都需要使用耐高温泵来输送高温介质，因此耐高温泵的型号选择非常重要。

本文将介绍一些常见的耐高温泵型号，以供参考和选择。

1. 离心式耐高温泵：离心式耐高温泵是一种常见的型号，它通过离心力将液体吸入并通过泵体的出口压力进行流动。

这种泵通常采用金属材料制成，可以耐受高温高压环境。

离心式耐高温泵适用于输送温度高达400℃以上的高温介质。

2. 柱塞式耐高温泵：柱塞式耐高温泵采用柱塞结构，通过柱塞的往复运动来实现液体的输送。

这种泵通常采用特殊的密封结构，以确保在高温环境下不会产生泄漏。

柱塞式耐高温泵适用于输送高温高压的介质，以及对流量和压力有特殊要求的工艺。

3. 磁力耐高温泵：磁力耐高温泵是一种采用磁力传动原理的泵类，它通过磁力耦合的方式将电机的转动传达给泵体，避免了传统机械密封的使用。

这种泵的特点是无泄漏、无污染、无接触，适用于输送化学腐蚀性介质和高温介质。

4. 螺杆式耐高温泵：螺杆式耐高温泵通过两个或多个螺杆的旋转来实现输送液体。

这种泵通常具有良好的自吸性能和稳定的流量特性。

螺杆式耐高温泵适用于高温高粘度介质的输送，如石油、化工、冶金等领域。

5. 榨取式耐高温泵：榨取式耐高温泵是一种特殊的泵类，它通过泵体形成的负压吸入介质并将其排出。

这种泵通常适用于一些需要抽取高温介质的场合，如炼油、炼钢等。

以上列举的是几种常见的耐高温泵型号，每种型号都有其适用的领域和优势。

在选择耐高温泵型号时，需要考虑介质的温度、压力、流量等要素，并结合具体的工艺要求和环境条件进行综合考虑。

此外，还需要注意选用合适的材料，以确保泵在高温环境下的耐久性和可靠性。

在购买耐高温泵时，建议选择有经验和信誉的厂家或供应商，以确保产品的质量和售后服务。

同时，也要注意对泵进行定期的维护保养工作，及时清洗和更换易损件，确保泵在高温环境下的长期稳定运行。

磁力泵规格型号及参数
磁力泵是一种利用磁场和气体流动的力学原理，实现流体输送的装置。

它可以实现几乎无限的排量，可以控制流量，并且具有自吸能力，即使在0.4MPa左右的低压情况下也能达到很高的负载效率。

磁力泵具有体积小、重量轻、低噪声、无腐蚀性、低能耗等特点，维护方便，维护成本低，因此受到了众多行业的欢迎。

磁力泵的规格型号主要取决于它的流量、压力、温度等参数，如流量、温度、压力、转速等。

一般来说，磁力泵的规格型号包括流量、压力、转速、温度、材料、尺寸等。

1、流量：流量是衡量磁力泵技术性能的基本指标，也是判断磁力泵选型的重要参数。

通常情况下，磁力泵的流量范围是0.1-100m³/h。

2、压力：压力是指磁力泵将流体输送时所产生的内部压力，它与流量及转速之间存在特定的关系。

一般情况下，磁力泵的压力范围是0.1-6MPa。

3、转速：转速是指磁力泵内部调节装置（如叶轮、机械密封、轴承等）运转的转速。

通常情况下，磁力泵的转速范围是1000-3000r/min。

4、温度：温度是衡量磁力泵技术性能的重要指标。

磁力泵的最高温度一般不超过120℃。

5、材料：磁力泵的材料一般有铸铁、不锈钢、碳钢、铝合金等。

6、尺寸：尺寸不同的磁力泵具有不同的流量、压力、转速等参数，需要按照实际使用要求来选择。

磁力泵的规格型号及参数是以上述参数为基础，进行组合而成的。

具体参数规格型号可根据实际使用要求来确定，具体参数规格型号建议由专业人士进行确定。

CQR保温磁力传动离心泵使用说明书1概述保温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器、保温装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受300度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装蒸汽保温装置，防止泵送低温易结晶物质产生结晶，以保护泵的正常运行，从而达到无泄漏输送高温介质。

泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4MCu、钛合金、镍合金等耐腐蚀材料。

CQR系列磁力泵其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》标准要求。

2 型号与性能2．1 CQR系列磁力传动离心泵性能范围（按规定点性能）流量 3.2～100 m3/h扬程8～80 m泵吸入口直径32～100 mm转速2900 r/min功率 1.1～45 kW2．2 型号意义（例：CQR50－32－2000）2．3 泵的性能参数（见表1）泵的型谱图（见图1）图1 磁力泵型谱图3 泵的结构3．1 结构型式CQR系列磁力传动离心泵共24个型号，均为泵和电动机连身单级卧式结构。

泵主要由泵体、叶轮、泵轴、轴承、轴套、轴承体、隔离套、止推环、联接架、磁力偶合器等零件组成。

泵轴不转动式（见图2）3．2 轴向力平衡轴转动式的磁力泵，叶轮应设置前后密封环、平衡孔，减少止推环的承受载荷，延缓磨损，提高泵的使用寿命和可靠性。

3．3 轴承结构轴承选用碳石墨、碳化硅和硬质合金等材料，结构设计成带轴向和径向直槽结构型式，用泵输送介质冷却润滑，对于轴转动式结构磁力泵轴承结构可设计成螺旋带直槽结构型式，并且前后轴承按循环液流方向设计成不同旋向。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使磁力泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

无轴封泵是唯一的泄漏量为零的泵，因为该种磁力泵无轴封。

而今天，
上海沈泉磁力泵厂家就来为大家简单的讲解下耐高温磁力驱动泵的型号意义及性能参数，好让大家在对耐高温磁力泵进行选型的时候能有帮助，现在就请大家跟着小编一起来看看下面的内容吧。

CQG型耐高温磁力驱动泵型号意义
CQG型耐高温磁力驱动泵性能参数选型表
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

为什么要选高温磁力泵？高温磁力泵有哪些优势？随着工业生产设备的升级换代，对于流体输送的要求也越来越高。

在一些较为特殊的工况下，如高温、高压、易燃等场合，选用传统的机械密封泵等传统泵类已经不能满足需求，甚至还会存在一定的安全隐患。

这时，高温磁力泵便成为了一个非常有吸引力的选择。

高温磁力泵是什么高温磁力泵，是一款采用了磁力驱动技术的泵类，与传统机械密封泵不同，在传输介质时是通过磁力驱动转子，避免了轴封这种一般的易损件。

同时高温磁力泵还有防止泄漏、抗腐蚀等优点，特别是在高温、易燃等危险场合，更加彰显出了其优势。

高温磁力泵的优势1. 安全可靠高温磁力泵使用磁力驱动技术，与传统的机械密封泵相比，高温磁力泵不会存在轴封泄漏的风险。

特别是在一些易燃、易爆的工业场合中，采用高温磁力泵能够有效地降低事故发生的风险，最大限度地保障生产安全。

2. 卓越的耐腐蚀性能高温磁力泵所采用的材料都是非常耐腐蚀的材料，如氟塑料等。

这样，可以有效避免在输送酸、碱、盐等强腐蚀性介质时，传统机械密封泵出现严重损坏或泄漏的情况，保证了生产的正常进行。

3. 高温环境下依然高效高温磁力泵可以在高温环境下工作，输送高温介质。

与该类介质接触的部件都采用了优质的耐温材料，能够长时间稳定性工作。

同时，高温磁力泵在输送高温介质时，也不会对介质造成污染。

4. 低噪音、低震动由于采用了磁力传动技术，高温磁力泵的传动部分与介质部分完全隔离，因此可以实现低噪音、低震动的运行状态。

不会产生传统泵的噪声和共振问题，减少了环境污染和设备运行稳定性问题。

5. 体积小、结构紧凑采用磁力传动技术的高温磁力泵通常是以单级或双级结构构成，因此在体积和尺寸方面表现出非常优异的特点。

高温磁力泵的小体积、结构紧凑，易于安装、调试和维护，是一款非常高效的泵类。

结语高温磁力泵以其卓越的耐腐蚀性能、高温环境下依然高效、低噪音、低震动、体积小、结构紧凑等优势，成为了流体输送领域中的“新宠”。

磁力泵型号意义及概述磁力泵是磁力传动离心泵的简称，是利用磁性联轴器的工作原理无接触地传递扭矩的一种新型输送设备。

也就是电机带动外转子(即外磁钢)总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏，而设计的全密封、无泄漏、无污染的新型工业用泵。

一、磁力泵的工作原理：磁力泵是利用磁性联轴器的工作原理无接触地传递扭矩的一种新泵型，当电动机带动外磁转子旋转时，通过磁场的作用带动内磁转子与叶轮同步旋转，从而达到抽送液体之目的，由于液体被封闭在静止的隔离套内，所以它是一种全密封、无泄漏的泵型。

二、磁力泵的适用范围：磁力泵输送介质的密度不大于1300kg/m3，粘度不大于30×10-6m3/S的不含铁磁性和纤维的液体。

常规磁力泵的额定温度对于泵体为金属材质或F46衬里，最高工作温度为80℃，额定压力为1.6MPa;高温磁力泵的使用温度350℃;对于泵体为非金属材质，最高温度不超过60℃，额定压力为0.6MPa。

对于输送介质密度大于1600kg/m3的液体，磁性联轴器需另行设计。

磁力泵的轴承采用被输送的介质进行润滑冷却，鼓磁力泵严禁空载运行。

在石油化工领域，愈来愈多的生产厂家，对其输送的介质都要求无泄漏的工艺环境，在某些特殊的场合，如输送热油或带颗粒介质(如污水处理)，以及化工生产流程中，更迫切需要选择理想的无泄漏泵型。

三、磁力泵的特点：磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造无泄漏车间，无泄漏工厂，实现安全、文明生产的理想用泵。

广泛应用于石油、化工、制药、印染、电镀、食品、环保等企业的生产流程中输送不含铁屑杂质的腐蚀性液体，尤其适用于易燃、易爆、易挥发、有毒和贵重液体的输送。

磁力泵以它全密封、无泄漏、耐腐蚀之特点，广泛用于石油、化工、制药、电镀、环保、水处理、影视洗印、国防等部门用来抽送易燃、易爆、有毒与贵重液体，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。

【CQG型高温磁力泵】产品：【CQG型高温磁力泵】产品简介：随着我国石油化工装置现代化建设的需要，为了尽快适应以节能为中心的设备更新换代，发展符合国际先进的按APl610规划生产的产品。

最近我单位会同泵业界有关专家，共同研究、探讨、发明了达到国际先进水平的CQG型耐高温磁力驱动泵系列，填补了国内空白。

【CQG型高温磁力泵】型号意义：【CQG型高温磁力泵】产品特点：CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点，磁力驱动泵又称无轴封泵，它以静密封取代动密封，使泵的过流部件完全处于密封状态，因采用磁力联轴器传动，所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

无轴封泵是唯一的泄漏量为零的泵，因为该种泵无轴封。

【CQG型高温磁力泵】产品用途：CQG型高温磁力泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质（使用温度t<300℃)。

【CQG型高温磁力泵】性能参数：型号口径扬程m流量(L/min)电机功率KW转速(r/min)电压(V)吸程(m)进口(mm)出口(mm)20CQG-15-110201512500.3728003804 25CQG-20-115252015110 1.128003804 32CQG-25-115322515110 1.128003804 32CQG-25-14532252580 1.128003804 40CQG-32-132403220180 2.228003807.5 40CQG-32-160403240200428003808 50CQG-40-145504025240428003808.3 50CQG-40-160504040220428003807 50CQG-32-200503250130 5.528003808 65CQG-50-145655025280 5.528003807 65CQG-50-1606550354507.528003806 80CQG-65-1608065358501128003807 80CQG-50-2008050508501528003807 100CQG-80-1601008035165018.528003807 100CQG-65-200100655016502228003807【CQG型高温磁力泵】安装与使用：（一）高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

高温磁力泵用途及厂家安装一、高温磁力泵产品概述：高温磁力泵(简称高温磁力泵)通常由电机，磁力偶合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力偶合器传递动力。

当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。

磁力偶合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。

在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。

二、高温磁力泵产品特点：高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。

三、高温磁力泵性能参数：流量：3.2-100m3/h扬程：15-80m电机功率：1.1-55kW使用温度：350℃材质:1Cr18Ni9Ti (可定制304.316.316L材质)四、高温磁力泵的结构1)磁力耦合器磁力传动由磁力耦合器来完成。

磁力耦合器主要包括内磁钢、外磁钢及隔离套等零部件，是磁力泵的核心部件。

磁力耦合器的结构、磁路设计，及其各零部件的材料关系到磁力泵的可靠性，磁传动效率及寿命。

磁力耦合器应在规定的环境条件下适用于户外启动和连续操作，不应出现脱耦和退磁现象。

(1)内、外磁钢内磁钢应用粘合剂牢固地固定在导环上，并用包套将内磁钢和介质隔离。

包套最小厚度应为0.4mm，其材料应选用非磁性的材料，并适用于输送的介质。

外磁钢也应用粘合剂牢固地固定在外磁钢环上。

为防止装配时外磁钢的损坏，外磁钢内表面最好也应覆以包套。

同步磁力耦合器应选用钐钴、钕铁硼等稀土型磁性材料;扭矩环传动器可选用钐钴、钕铁硼等稀土磁性材料，或铝镍钴磁性材料。

cq g高温磁力泵用途
磁力泵是一种新型的热能利用增效装置，它可以将流体的低温能量转化为高温的机械能量。

随着能源短缺、能源价格持续上涨，节能减排已经成为经济和社会发展过程中的重要环节，磁力泵正是在这一过程中发挥着重要作用。

磁力泵通常用于高温环境中，当受力环境或物料温度超过150℃时，就可以使用磁力泵。

磁力泵可以将温度设为比环境温度低，使用更安全、更有效的热源。

而且，磁力泵外壳可以采用耐高温材料，有效地控制热量散失，为系统提供更高的效率。

此外，磁力泵还可以用于高温制冷系统，可以使系统在高温环境下稳定运行，提高系统效率。

高温磁力泵也可以用于特殊化工领域，如油田、炼油、冶金等。

由于其特殊的性能，它们可以被用于炼油、制煤、冶金等高温条件下的运转。

磁力泵还可以用于高温加热系统，它们可以有效地将冷却水转化为高温水，利用这种高温的热水对空气、物料或机器进行加热将节省不少能量，有效地提高暖气装置的使用效率。

磁力泵还可以用于制药领域，在制药过程中，磁力泵可以有效地将气体或液体转化为高温状态进行化学或物理反应，以获得更高质量的产品或新的药物分子。

此外，磁力泵也可以用于热处理领域，可以有效地将普通的物料、器件转变为高温状态进行热处理，以获得高质量的产品。

综上所述，磁力泵是在高温环境下超越传统技术，发挥重要作用
的一种新型能源转换装置。

它可以有效地将低温能量转化为高温能量，有效地提高能源利用率和热源效率，为节能减排、特殊化工、制药、冶金、热处理等领域提供了高效耐用的能源转换装置。

高压磁力泵型号及参数
高压磁力泵是一种无泄漏、无污染、高精度的液体输送设备，适用于一些特殊的工业领域。

下面是一些常见的高压磁力泵型号及其参数：
1. IHF型高压磁力离心泵
流量：1.5-200m3/h
扬程：5-80m
介质温度：-20℃-+120℃
2. CQB型高压磁力离心泵
流量：1.2-120m3/h
扬程：15-50m
介质温度：-20℃-+100℃
3. CQ型高压磁力离心泵
流量：1.2-120m3/h
扬程：15-50m
介质温度：-20℃-+100℃
4. ZCQ型高压磁力自吸泵
流量：1.2-120m3/h
扬程：15-50m
介质温度：-20℃-+100℃
以上是一些常见的高压磁力泵型号及其参数，不同型号的高压磁力泵适用于不同的工业领域。

在购买时需要根据具体需求选择合适的
型号，以保证设备的稳定运行。
