1接触器

接触器名词解释接触器是一种电器元件，用于控制电流的开关或断路器。

它通常由一个电磁铁和一对金属接触片组成。

接触器能够通过控制电磁铁的通电来控制接触片的闭合和断开。

当通电时，电磁铁会产生磁场，吸引接触片闭合；而当断电时，磁场消失，接触片则会断开。

这种开关式的工作原理使得接触器可以在高电流负荷下进行可靠的开关操作。

接触器广泛应用于各类电气控制系统中，如电力系统、工业制造、交通运输和建筑等领域。

接触器的主要作用是控制电流的开关，可以将电路连接或隔离。

在电力系统中，接触器通常用于控制电动机的启停或变频调速，保护电路免受过电流和短路等故障的影响。

接触器通常具有以下特点：1. 高可靠性：接触器的结构设计使其具有较高的可靠性，能够在各种恶劣条件下工作，并保持长时间的使用寿命。

接触器的金属接触片经过特殊处理，具有良好的电气导通性能和机械弹性，能够承受较高电流负载和频繁开关的要求。

2. 多种类型：根据不同的应用需求，接触器可以分为直流接触器和交流接触器两种类型。

直流接触器主要用于直流电路的控制，而交流接触器则用于交流电路的控制。

此外，接触器还具有不同的断开能力和电流等级可供选择，以满足不同负荷的需求。

3. 较低的功耗：接触器在闭合状态下，电磁铁只需要持续通电一段时间来维持接触片的闭合。

一旦接触器闭合，它将保持闭合状态，而无需一直通电。

因此，接触器的功耗较低。

4. 适应各种环境：接触器通常具有良好的抗震性和防护等级，以适应各种环境条件下的工作需求。

此外，一些接触器还具有抗污染和防腐蚀的特性，能够在恶劣的环境中稳定工作。

5. 可靠的控制：接触器能够通过外部控制信号来实现开关的操作，可以配合各种逻辑控制电路和传感器进行精确的控制。

同时，接触器在断电或故障发生时会自动断开电路，起到一定的安全保护作用。

综上所述，接触器是一种用于控制电流开关的电器元件。

它在各类电气控制系统中起到重要作用，具有高可靠性、多种类型、较低功耗、适应各种环境和可靠的控制等特点。

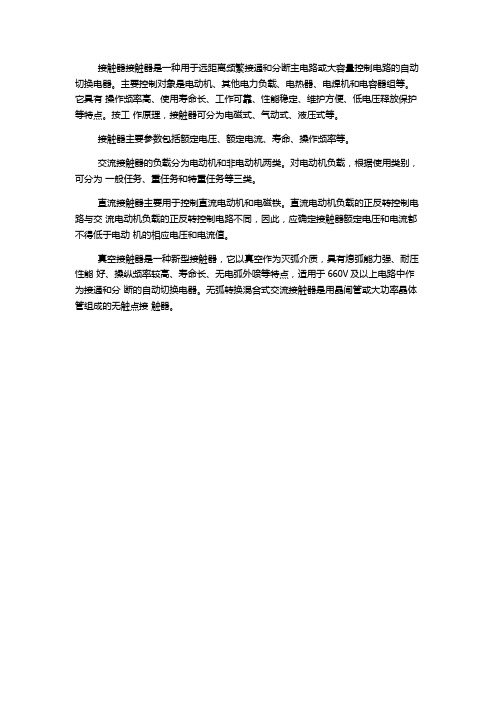

接触器接触器是一种用于远距离频繁接通和分断主电路或大容量控制电路的自动切换电器。

主要控制对象是电动机、其他电力负载、电热器、电焊机和电容器组等。

它具有操作频率高、使用寿命长、工作可靠、性能稳定、维护方便、低电压释放保护等特点。

按工作原理，接触器可分为电磁式、气动式、液压式等。

接触器主要参数包括额定电压、额定电流、寿命、操作频率等。

交流接触器的负载分为电动机和非电动机两类。

对电动机负载，根据使用类别，可分为一般任务、重任务和特重任务等三类。

直流接触器主要用于控制直流电动机和电磁铁。

直流电动机负载的正反转控制电路与交流电动机负载的正反转控制电路不同，因此，应确定接触器额定电压和电流都不得低于电动机的相应电压和电流值。

真空接触器是一种新型接触器，它以真空作为灭弧介质，具有熄弧能力强、耐压性能好、操纵频率较高、寿命长、无电弧外喷等特点，适用于660V及以上电路中作为接通和分断的自动切换电器。

无弧转换混合式交流接触器是用晶闸管或大功率晶体管组成的无触点接触器。

交流接触器的参数Ie(AC（1),Ui,Ue,AC）3IePe分别是什么意思交流接触器的参数即(交流-1)、用户界面、用户界面和交流-3分别表示1。

交流-1:电阻负载开和关交流-2:绕组电机启动、停止和制动；打开和关闭额定电流AC-3:鼠笼式电机的启动、停止和制动；开启2-3倍额定电流，关闭额定电流交流-4:鼠笼式电机频繁启动、停止和制动；开启4-6倍额定电流，关闭2-3倍额定电流。

交流指交流负载。

常见接触器类型使用类别代码来施加典型负载。

例如，典型的设备，如交流1非感应或微感应负载、电阻负载电阻炉、加热器和其他交流2绕线感应电机启动和断开起重机、压缩机、升降机和其他AC-3笼型感应电机启动和断开风扇。

交流-4笼型感应电动机的启动、反向连接和制动，例如泵或电动机风扇的闭合连接和断开，泵，交流-5A放电灯的通断，例如机床，高压气体放电灯的通断，例如汞灯、卤素灯等，交流-5B白炽灯的通断，白炽灯的通断，交流-6A变压器的通断，电焊机的通断，交流-6B电容器的通断，交流电容器的通断空调-7B家用电机，如干手器、冰箱、洗衣机和其他电源开关空调-8A密封制冷压缩机电动压缩机带手动复位过载脱扣器空调-8B密封制冷压缩机电动压缩机带手动复位过载脱扣器用于不同类别。

例如，ABB接触器A75样本表明:额定电流AC-3，400V-75额定C电流AC-1，40℃-125A ，也就是说，带鼠笼电机的A75可以启动75A电机，而125A电阻丝可以连接。

混合负载电机负载的接触器选择在许多情况下，接触器在AC-3和交流-4或交流-2和交流-4条件下混合，即在正常的开关和点动操作模式下混合接触寿命X可通过以下公式计算:X=A/[1+C/100(A/B-1)]公式:A-正常负载下的接触寿命；b-点动操作下的触点寿命；c-点动操作占开关时间的百分比以为例:一台37KW三相鼠笼式电动机，cos φ = 0.85，380V，即= 72a，采用3TB48接触器在混合操作模式下进行切换操作，其点动(AC-4)占切换操作总数的30%，试求接触器触点寿命x检查3TB48接触器的寿命曲线，得出:AC-3时的电寿命a = 1.2×106倍交流-4，电寿命b = 5× 10 4倍°c = 30%，则接触器在混合运行模式下的使用寿命为:x = 15.2×1042。

1交流接触器工作原理交流接触器是一种常用于控制电路的电气设备，其工作原理可用以下生动全面的方式来描述。

交流接触器通常由线圈、触点和机械部件组成。

当通过线圈加上电流时，产生的磁场将使机械部件移动，进而使触点闭合或断开，从而实现电路的控制。

具体而言，当电流通过线圈时，线圈产生的磁场将吸引机械部件上的铁心，使其向下移动。

随着铁心的移动，接触器中的主触点与辅助触点闭合，使电流从主触点流经辅助触点，进而完成电路的通断。

需要注意的是，交流接触器的线圈通常使用直流电源供电，而工作的电路则是交流电路。

这是因为当交流电流通过线圈时，由于电流方向的改变，线圈中产生的磁场也会随之改变。

这种磁场的变化将导致机械部件来回运动，使得触点能够持续地闭合和断开，实现对电路的控制。

交流接触器的工作原理还与其内部的机械结构密切相关。

通常，接触器的触点由硬金属材料制成，能够承受电流和电压的作用。

另外，接触器的机械部件采用了精巧的设计，使其能够平稳而可靠地进行闭合和断开操作。

对于使用交流接触器的电路，我们应注意以下几点。

首先，选择合适的接触器型号。

不同型号的接触器具有不同的额定电流和额定电压，应根据电路的负载情况来选择适当的型号。

其次，要保证接触器的正常工作环境，避免过高或过低的温度、湿度等对其影响。

此外，定期检查接触器的触点和机械部件，确保其表面清洁、平整，并及时更换磨损严重的部件。

总而言之，交流接触器通过线圈产生的磁场来实现对电路的控制。

它具有结构简单、可靠性高等优点，在各种电气控制领域广泛应用。

但在使用过程中需要注意选择合适的型号、保持良好的工作环境以及进行定期检查和维护，以确保其正常工作和延长使用寿命。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

简述接触器的用途
接触器是一种电力控制器件,用于改变电路中的电流和电压,通
常被用于控制电动机和电力系统中的一些环节。

接触器有多种类型,例如电磁式接触器、交流接触器和直流接触器等,每种类型都有不同的特点和用途。

电磁式接触器是一种利用电磁力来控制电路电流和电压的器件。

它们通常由一个常开触点和一个常闭触点组成,通过改变电磁线圈中的电流,可以控制接触器的开关状态。

电磁式接触器广泛应用于电动机控制、工业生产等领域。

交流接触器是一种用于交流电压控制的接触器,可以通过改变接触器的正反转状态来控制电路的电流和电压。

它们通常由一个主触点和一个多个辅助触点组成,主触点连接电路的主线,辅助触点连接电
路的分支线。

交流接触器广泛应用于电力系统、酒店空调、工业生产等领域。

直流接触器是一种用于直流电压控制的接触器,可以通过改变接触器的正反转状态来控制电路的电流和电压。

它们通常由一个主触点和一个多个辅助触点组成,主触点连接电路的主线,辅助触点连接电
路的分支线。

直流接触器主要用于电动汽车、电子设备等领域。

接触器的用途非常广泛,可以用于控制电路中的电流和电压,实
现对一些环节的自动化控制。

它们通常是由一个线圈和多个触头组成,可以通过改变线圈中的电流来控制触头的接触和断开,从而实现电路的控制。

AC－1类接触器是用来控制无感或微感负载、电阻炉AC－2类接触器是用来控制绕线式感应电动机的起动、分断AC－3类接触器是用来控制笼型感应电动机的起动、运转中分断AC－4类接触器是用来控制笼型感应电动机的起动、反接制动或反向运转、点动AC－5a类接触器是用来控制放电灯的通断AC－5b类接触器是用来控制白炽灯的通断AC－6a类接触器是用来控制变压器的通断AC－6b类接触器是用来控制电容器组的通断AC－7a类接触器是用来控制家用电器和类似用途的低感负载AC－7b类接触器是用来控制家用的电动机负载AC－8a类接触器是用来控制具有手动复位过载脱扣器的密封制冷压缩机中的电动机AC－8b类接触器是用来控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机一交流接触器的选用方法接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

选择接触器时应从其工作条件出发，主要考虑下列因素： 1、控制交流负载应选用交流接触器； 2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意的是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电流应大于或等于负载电路的电压。

5、吸引线圈的额定电压应与控制回路电压相一致，接触器在线圈额定电压85％及以上时应能可靠地吸合交流接触器的选用，应根据负荷的类型和工作参数合理选用。

具体分为以下步骤：选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。
