直流接触器,继电器简介及常用型号汇总

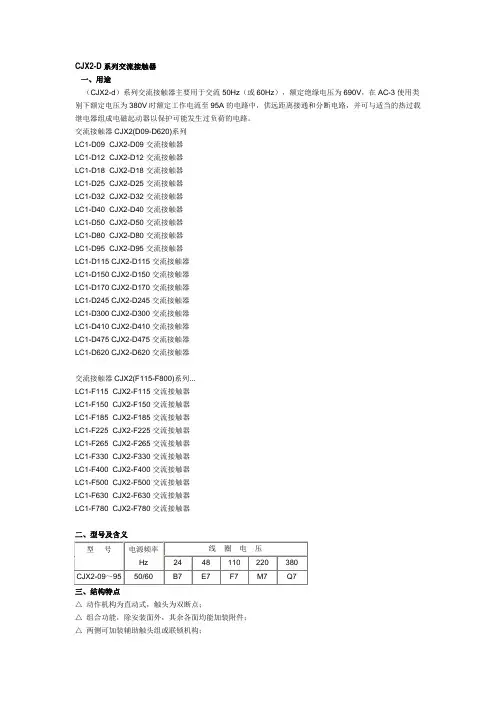

CJX2-D系列交流接触器一、用途（CJX2-d）系列交流接触器主要用于交流50Hz（或60Hz），额定绝缘电压为690V，在AC-3使用类别下额定电压为380V时额定工作电流至95A的电路中，供远距离接通和分断电路，并可与适当的热过载继电器组成电磁起动器以保护可能发生过负荷的电路。

交流接触器CJX2(D09-D620)系列LC1-D09 CJX2-D09 交流接触器LC1-D12 CJX2-D12 交流接触器LC1-D18 CJX2-D18 交流接触器LC1-D25 CJX2-D25 交流接触器LC1-D32 CJX2-D32 交流接触器LC1-D40 CJX2-D40 交流接触器LC1-D50 CJX2-D50 交流接触器LC1-D80 CJX2-D80 交流接触器LC1-D95 CJX2-D95 交流接触器LC1-D115 CJX2-D115 交流接触器LC1-D150 CJX2-D150 交流接触器LC1-D170 CJX2-D170 交流接触器LC1-D245 CJX2-D245 交流接触器LC1-D300 CJX2-D300 交流接触器LC1-D410 CJX2-D410 交流接触器LC1-D475 CJX2-D475 交流接触器LC1-D620 CJX2-D620 交流接触器交流接触器CJX2(F115-F800)系列...LC1-F115 CJX2-F115 交流接触器LC1-F150 CJX2-F150 交流接触器LC1-F185 CJX2-F185 交流接触器LC1-F225 CJX2-F225 交流接触器LC1-F265 CJX2-F265 交流接触器LC1-F330 CJX2-F330 交流接触器LC1-F400 CJX2-F400 交流接触器LC1-F500 CJX2-F500 交流接触器LC1-F630 CJX2-F630 交流接触器LC1-F780 CJX2-F780 交流接触器二、型号及含义三、结构特点△动作机构为直动式，触头为双断点；△组合功能，除安装面外，其余各面均能加装附件；△两侧可加装辅助触头组或联锁机构；△上方可加装辅助触头组或空气延时头；△线圈接线端可加装时间延时器等各种功能模块。

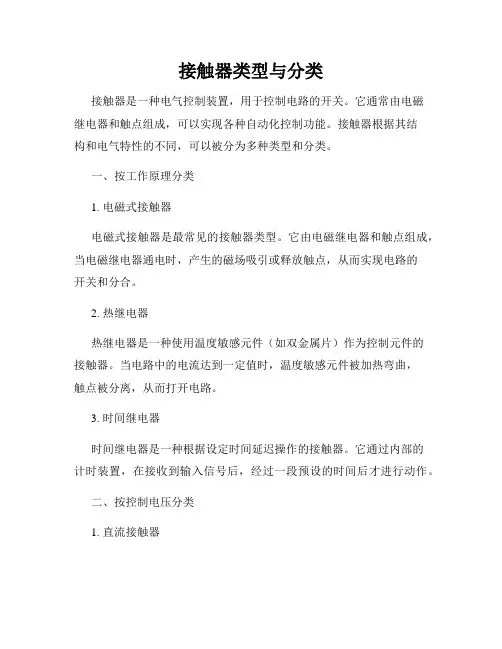

接触器类型与分类接触器是一种电气控制装置，用于控制电路的开关。

它通常由电磁继电器和触点组成，可以实现各种自动化控制功能。

接触器根据其结构和电气特性的不同，可以被分为多种类型和分类。

一、按工作原理分类1. 电磁式接触器电磁式接触器是最常见的接触器类型。

它由电磁继电器和触点组成，当电磁继电器通电时，产生的磁场吸引或释放触点，从而实现电路的开关和分合。

2. 热继电器热继电器是一种使用温度敏感元件（如双金属片）作为控制元件的接触器。

当电路中的电流达到一定值时，温度敏感元件被加热弯曲，触点被分离，从而打开电路。

3. 时间继电器时间继电器是一种根据设定时间延迟操作的接触器。

它通过内部的计时装置，在接收到输入信号后，经过一段预设的时间后才进行动作。

二、按控制电压分类1. 直流接触器直流接触器的触点和电磁继电器都设计用于直流电路。

它们通常具有较高的额定电流和电压，适用于直流电源和控制电路。

2. 交流接触器交流接触器的触点和电磁继电器专门用于交流电路。

它们的设计考虑了交流电的瞬态特性和频率要求。

三、按额定电流分类1. 小型接触器小型接触器适用于低电流负载，通常额定电流在几安培以下。

2. 中型接触器中型接触器的额定电流较大，可以承载几个到几十个安培的电流负载。

3. 大型接触器大型接触器适用于高电流负载，可以承载数十到数百安培的电流。

四、按额定功率分类1. 低功率接触器低功率接触器适用于额定功率较小的电路，通常在几千瓦以下。

2. 中功率接触器中功率接触器适用于额定功率在几千瓦到几十千瓦之间的电路。

3. 高功率接触器高功率接触器适用于额定功率超过几十千瓦的电路，可以承载较大的功率负载。

综上所述，接触器根据不同的工作原理、控制电压、额定电流和额定功率的要求，可以分为多种类型和分类。

在实际应用中，我们需要根据具体的控制需求，选择适合的接触器类型，以确保电路的可靠控制和安全运行。

电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。

1交流接触器。

主要有电磁机构。

触头系统。

灭弧装置等组成。

常用的是CJ10。

CJ12。

CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

常用继电器介绍（图文）
继电器继电器和接触器的结构和工作原理大致相同。

主要区别在于：接触器的主触点可以通过大电流；继电器的体积和触点容量小，触点数目多，且只能通过小电流。

所以，继电器一般用于控制电路中1. 电流及电压继电器电流继电器：可用于过载或过载保护，电压继电器：主要作为欠压、失压保护。

2.中间继电器
通常用于传递信号和同时控制多个电路，也可直接用它来控制小容量电动机或其他电气执行元件。

中间继电器触头容量小，触点数目多，用于控制线路。

3. 时间继电器是从得到输入信号(线圈通电或断电)起，经过一段时间延时后才动作的继电器。

适用于定时控制(1)直流电磁式时间继电器工作原理：当衔铁未吸合时，磁路气隙大，线圈电感小，通电后激磁电流很快建立，将衔铁吸合，继电器触点立即改变状态。

而当线圈断电时，铁心中的磁通将衰减，磁通的变化将在铜套中产生感应电动势，并产生感应电流，阻止磁通衰减，当磁通下降到一定程度时，衔铁才能释放，触头改变状态。

因此继电器吸合时是瞬时动作，而释放时是延时的，故称为断电延时。

(2) 空气式延时继电器a) 通电延时继电器(2) 空气式时间继电器热继电器用于电动机的过载保护工作原理发热元件接入电机主电路，若长时间过载，双金属片被加热。

因双金属片的下层膨胀系数大，使其向上弯曲，杠杆被弹簧拉回，常闭触点断开。

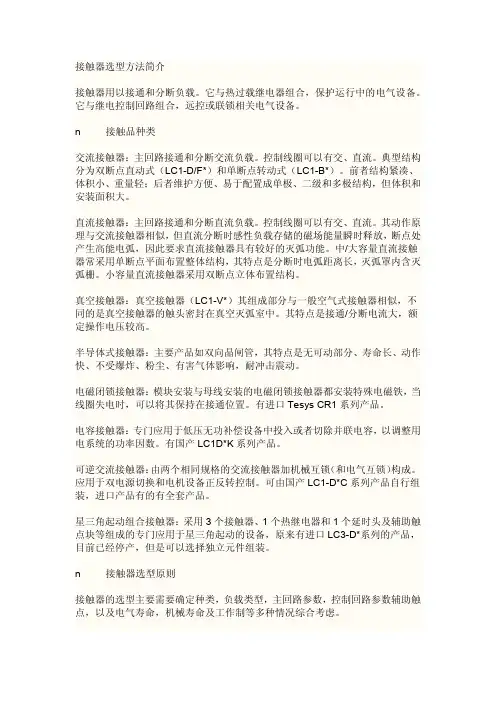

接触器选型方法简介接触器用以接通和分断负载。

它与热过载继电器组合，保护运行中的电气设备。

它与继电控制回路组合，远控或联锁相关电气设备。

n 接触品种类交流接触器：主回路接通和分断交流负载。

控制线圈可以有交、直流。

典型结构分为双断点直动式（LC1-D/F*）和单断点转动式（LC1-B*）。

前者结构紧凑、体积小、重量轻；后者维护方便、易于配置成单极、二级和多极结构，但体积和安装面积大。

直流接触器：主回路接通和分断直流负载。

控制线圈可以有交、直流。

其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生高能电弧，因此要求直流接触器具有较好的灭弧功能。

中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。

小容量直流接触器采用双断点立体布置结构。

真空接触器：真空接触器（LC1-V*）其组成部分与一般空气式接触器相似，不同的是真空接触器的触头密封在真空灭弧室中。

其特点是接通/分断电流大，额定操作电压较高。

半导体式接触器：主要产品如双向晶闸管，其特点是无可动部分、寿命长、动作快、不受爆炸、粉尘、有害气体影响，耐冲击震动。

电磁闭锁接触器：模块安装与母线安装的电磁闭锁接触器都安装特殊电磁铁，当线圈失电时，可以将其保持在接通位置。

有进口Tesys CR1系列产品。

电容接触器：专门应用于低压无功补偿设备中投入或者切除并联电容，以调整用电系统的功率因数。

有国产LC1D*K系列产品。

可逆交流接触器：由两个相同规格的交流接触器加机械互锁（和电气互锁）构成。

应用于双电源切换和电机设备正反转控制。

可由国产LC1-D*C系列产品自行组装，进口产品有的有全套产品。

星三角起动组合接触器：采用3个接触器、1个热继电器和1个延时头及辅助触点块等组成的专门应用于星三角起动的设备，原来有进口LC3-D*系列的产品，目前已经停产，但是可以选择独立元件组装。

n 接触器选型原则接触器的选型主要需要确定种类，负载类型，主回路参数，控制回路参数辅助触点，以及电气寿命，机械寿命及工作制等多种情况综合考虑。

详细了解“继电器”（原理、结构、图形符号、分类、特点及选型等）继电器的原理、结构在机电控制系统中，虽然利⽤接触器作为电⽓执⾏元件可以实现最基本的⾃动控制，但对于稍复杂的情况就⽆能为⼒。

在极⼤多数的机电控制系统中，需要根据系统的各种状态或参数进⾏判断和逻辑运算，然后根据逻辑运算结果去控制接触器等电⽓执⾏元件，实现⾃动控制的⽬的。

这就需要能够对系统的各种状态或参数进⾏判断和逻辑运算的电器元件，这⼀类电器元件就称为继电器。

定义：当输⼊量（或激励量）满⾜某些规定的条件时，能在⼀个或多个电⽓输出电路中产⽣跃变的⼀种器件(输⼊量：电、光、磁、热等信号)。

继电器就是⼀个电⼦开关。

作⽤：1）输⼊与输出电路之间的隔离2）信号转换（从断到接通或反之）3）增加输出电路（即切换⼏个负载或切换不同电源负载）4）重复信号5）切换不同电压或电流负载6）保留输出信号7）闭锁电路8）提供遥控继电器作为系统的各种状态或参量判断和逻辑运算的电器元件，主要起到信号转换和传递作⽤，其触点容量较⼩。

所以，通常接在控制电路中⽤于反映控制信号，⽽不能像接触器那样直接接到有⼀定负荷的主回路中。

这也是继电器与接触器的根本区别。

继电器的原理两个基本原理⼀.电磁原理(磁路部分)：⼆.杠杆原理(接触部分)：⼯作原理：典型结构及特点电磁系统：线圈(引线脚)、铁⼼、轭铁、衔铁(此处在接系统中)及⽓隙；接触系统：动、静接点，端⼦脚；基础防护部分：基座，外壳；返回机构：簧⽚脚，推⽚，挂勾。

继电器的组成以磁路系统分：拍合式(SRU)、推动杆式(SJ)；以密封形式分：⾮密封继电器、密封继电器。

各国各继电器⽣产⼚商对各⾃的继电器均有不同的命名和标志⽅法。

但总体均由：①产品型号；②封装形式；③动⽚⼑数；④线圈额定电压；⑤线圈功耗；⑥触点形式，六部分组成。

标准密封型，通常透⽓孔未密封，若继电器需⾼液位清洗，请告知制造⼚透⽓孔须密封，⽅可正常使⽤。

制造⼚商不推荐使⽤全密封继电器，⽣产时需注意详细的技术要求。

常用接触器简介（1）CJ系列交流接触器CJ系列交流接触器常用的有CJl2系列、CJ20系列、CJ28系列、CJ38系列和CJ40系列产品。

其中，CJl2系列适用于交流50Hz的电力线路中，主要用于冶金、轧钢企业起重机等的电器设备中，作远距离闭合和断开电路，并作交流电动机频繁起动、停止和反接等；cJ20系列适用于交流50Hz或60Hz的电力系统中闭合和断开电路，并与适当的热继屯器组合成电动机起动器，以保护可能发生过载的电路；CJ28系列适用于交流50Hz或60Hz的电力线路中，供远距离频繁起动和控制电动机之用，并可与适当的热继电器组成电磁起动器，两台接触器加装一个机械联锁器，可组成可逆接触器；CJ38系列和CJ40系列适用于50Hz 或60Hz的电力系统中闭合和断开电路，并与适当的热过载继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。

常用CJ系列交流接触器的主要技术数据见表9-74—表9-78。

表9-74 CJl2系列交流接触器主要技术数据表9-75 CJ20 系列交流接触接触主要技术数据表9-76 CJ28系列交流接触器主要技术数据（续）(续)（2） 3TB、3TF系列交流接触器3TB系列交流接触器适用于交流50Hz或60Hz，电压至660V，电流至630A的电力系统中，供远距离频繁起动和控制电动机之用，也可用于闭合和断开电容负载、照明负载、电阻负载及及部分直流负载。

其主要技术数据见表9—79。

表9-79 3TB系列交流接触器主要技术数据类别下，额定工作电压为380V时，额定电流至400A的电流中，供远距离接通和分断电路，并可与与热过载继电器组成电磁起动器，以保护可能发生操作过负载的电路。

其主要技术数据见表9-80。

表9-80 3TF系列交流接触器主要技术数据（续）B系列交流接触器适用于交流50Hz或60Hz，额定电压至660V，额定电流至475A的电力线路中，供远距离闭合和断开电力线路或频繁地控制电动机，它具有失压保护作用，常与T系列热继电器组成电磁起动器，此时具有过载和断相保护作用。

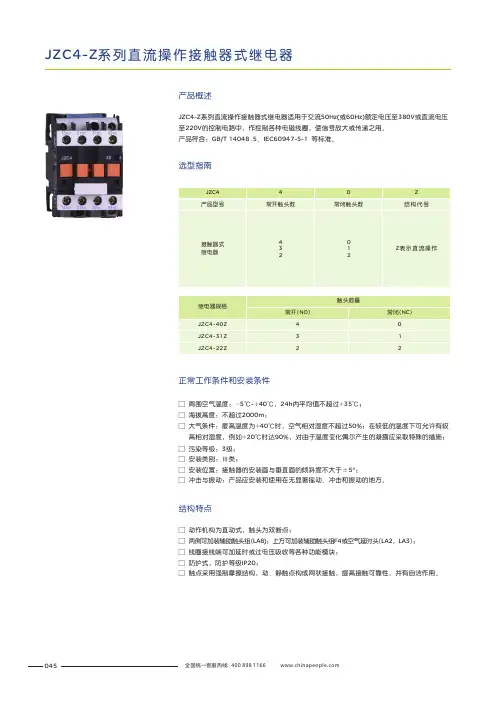

JZC4-Z 系列直流操作接触器式继电器产品概述选型指南JZC4-Z 系列直流操作接触器式继电器适用于交流50Hz(或60Hz)额定电压至380V 或直流电压至220V 的控制电路中，作控制各种电磁线圈，使信号放大或传递之用。

产品符合：GB/T 14048.5、IEC60947-5-1等标准。

正常工作条件和安装条件□ 周围空气温度：-5℃~+40℃，24h 内平均值不超过+35℃；□ 海拔高度：不超过2000m ；□ 大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下可允许有较 高相对湿度，例如+20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；□ 污染等级：3级；□ 安装类别：Ⅲ类；□ 安装位置：接触器的安装面与垂直面的倾斜度不大于±5°；□ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

□ □ ；□ ；□ ；□ 动作机构为直动式，触头为双断点；两侧可加装辅助触头组(LA8)：上方可加装辅助触头组F4或空气延时头(LA2，LA3) 线圈接线端可加延时或过电压吸收等各种功能模块防护式，防护等级IP20触点采用强制摩擦结构，动、静触点构成网状接触，提高接触可靠性，并有自洁作用。

结构特点045□ □ □ ；□ 产品名称、型号、规格；线圈操作电压；订货数量、交货日期如需辅助件也务必注明。

JZC4-40Z JZC4-22Z JZC4-31ZA113 23 33 43A214 24 34 44A11321 3143A214 223244A113 21 3343A214 223444注:底板也可用35mm 标准卡轨安装主要技术数据外形及安装尺寸接线图订货须知046。

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。

苏州华锦来继电器介绍一、HAR Relay （HAR30-HAR600）（高压直流继电器）1、密闭型继电器。

通过完全清除继电器内部的有机气体，并充入氢氮混合气体，可防止触点的氧化和碳化，无论何时都可以保持如同新产品一样完美。

2、特点：因为本继电器的触点在氢氮混合气体内闭合，所以接触电阻稳定，维持接触可靠性。

该款继电器在安全性、小型化、省能源方面非常具有优势。

3、应用范围：新能源（太阳能和风能）光伏汇流箱、充放电电池测试设备、电动汽车、Hybrid混合动力汽车、军工等。

4、主要竞争对手为TYCO的EV系列型号，以及韩国LS系列，日本松下(PANASONIC)和欧姆龙(OMRON)系列型号。

二、Latching Relay （HC-5A,8A,10A）（磁保持继电器）1、磁保持继电器通过启动信号（Start Signal）ON后，通过永久性磁铁OFF，工作时间短，线圈不会产生热量。

2、特点：通过永久性磁铁来保持状态，没有噪音，并及其节能（无论触点平时工作在分断还是闭合状态，该继电器均不消耗任何电能，只有在触点工作状态需改变时，才需给继电器一个驱动脉冲信号，因此该产品是电力计量、自动控制、照明等各种自动控制系统应用中真正实现驱动低功耗、工作状态无功耗、线圈无温升、无电磁辐射的环保节能产品）。

3、应用范围：适用于国家电网电力计量自动控制领域、灯饰控制、配电柜、电力继保、铁路系统、通信雷达、军工等。

4、主要竞争对手为松下的DSP1和DSP1A及DK系列型号，欧姆龙的G6C和G6B系列型号。

三、Power Relay （普通功率继电器）1、电力继电器。

2、特点：应用广泛，价格低。

3、应用范围：家电、汽车控制、工业控制领域等。

4、竞争对手国内外都比较多。

四、HAR30-HAR600(30A-600A/900VDC)介绍：1、属于密封高压直流继电器。

2、特点：a) 对安装位置不敏感、体积小、重量轻。

b) 具有任选型辅助触点（辅助触点可以有效监控主触点是否闭合，从而监控电路工作状态），可在易爆和苛刻环境下工作而不发生氧化或触点和线圈被污染的问题，即使在长期不工作的条件下也是如此。

接触器与继电器接触器与继电器一. 交流接触器KM的外形：交流接触器用KM 表示。

交流接触器实物接线图：二. 继电器K或J的外形图：常闭触点：继电器线圈在没有吸合电流通过的状态下处于闭合的触点（A、C）称为常闭触点。

当线圈有吸合电流流过时常开触点（A、B）导通，常闭触点（A、C）断开。

直流继电器用K或J表示。

继电器的接线图继电器在自动控制电路中常常被使用，能够以较小的电流控制大电流的导通和切断，从而起到自动控制的作用。

下面，我们先来看下继电器的接电图，了解下它的工作原理。

从上图可以看出，继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

接通电源后，会产生电磁效应，电磁力就会吸引衔铁，让它接触到铁芯，带动衔铁的常闭触电与常开触点吸合，在电流切断后，电磁的吸力也就没有了，衔铁就又返回到原来的位置，将电路切断。

继电器的作用主要有放大，用一个很微小的电流，就可以控制很大功率的电路，还能扩大控制范围，在信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路，达到自动开关的目的。

接触器与继电器的区别：交流接触器：是用于大功率电力设备的开断和控制电路器件。

直流继电器：是用于小电流去控制大电流，用直流控制交流的“自动开关”器件。

接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

继电器是一种电控制器件。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。

通常应用于自动化的控制电路中，它实际上是用小电流去控制大电流运作的一种“自动开关”。

JZC3-dz 、JZC3-Z系列直流操作接触器式继电器一、用途JZC3-Dz 、JZC3-Z 系列直流操作接触器式继电器（以下简称继电器）适用与交流50Hz （或60Hz ）、额定电压至380V （或直流电压至220V ）的自动控制电路中，作控制各种电磁 线圈，使信号放大或传递之用。

二、型号及含义三、结构特点▲JZC3-dZ●动作机构为直动式，触头为双断点； ●两侧可加装辅助触头组（F3-d1）；上方可加装辅助触头组（F3-d ）或空气延时头（SK4-d ）；●线圈接线端可加装延时或放大等各种功能模块； ●防护式，防护等级IP10； ●触点采用强制摩擦结构，动、静触点构成网状接触，可提高接触可靠性，并有自洁作用。

●JZC3-Z●动作机构为直动式，触头为双断点；●上方可加装辅助头组（F3）或空气延时头（SK4） ●触点采用强制摩擦结构，动、静触点构成网状接触，可提高接触可靠性，并有自洁作用。

四、工作条件和安装条件●周围空气温度-25℃～+40℃●安装地点海拔高度不超过2000ｍ触头数量继电器规格 长开（NO ）常闭（NC ）JZC3—40dZ JZC3—40Z 4JZC3—31Dz JZC3—31z 31JZC3—22dz JZC3—22Z2 2●空气相对湿度在周围最高温度为+40℃时，不超过50﹪，在较底的温度下可以允许有较高的相对湿度，最湿月的月平均最低温度不超过+20℃，同时该月的月平均最大相对湿度不超过90﹪，并考到因温度发生在产品上的凝露 ●污染等级为“污染等级3”； ●安装类别为“安装类别II ”●除螺钉安装外，还可用安装在35mmU 标准卡轨上； ●额定工作制a)八小时工作制b)继续周期工作制（或断续工作制）负载因数为40% c)不间断工作制五、主要技术参数参数型号JZC3-dZ JZC3-ZAC-15 400V 0.95 额定工作电流le （A ）（电感负载）DC-13 220V0.15 电寿命（106次） 1.2 机械寿命（106次） 10 可接通最小负载 6V 10mA 吸合电压 （0.85-1.1）Us 释放电压 （0.10-0.75）Us线圈功耗（小于） 11W 额定操作频率 2400次/小时 额定绝缘电压Ui （V ） AC ：690 DC ：440 额定工作电压Ue （V ） AC ：380 DC ：220 控制电源电压Us （V ） DC ：24、48、110、220约定发热电压1th （A ）10根12软线(mm)2 2.5 接线端子硬线（mm ）24六、外形及安装尺寸▲JZC3—dZJZC3—dZ JZC3—Z七、接线图八、订货须知●产品名称、型号、规格；●线圈操作电压；●订货数量、交货日期；●如需辅助件也务必注明。
