气缸拉力计算公式
气缸拉力是指在气缸内产生的推动力的大小。
气缸拉力的计算是非常重要的,它可以帮助我们确定所需的推力以及设计合适的气缸系统。
要计算气缸的拉力,我们需要考虑一些关键因素。
首先是气缸的尺寸和几何形状。
气缸的尺寸包括直径和活塞的行程。
这些参数将直接影响气缸的拉力大小。
通常来说,较大直径的气缸和较长行程的气缸将产生更大的拉力。
其次,我们还需要考虑气缸内的压力。
气缸内的压力与气缸的操作流程和工作介质有关。
我们可以通过压力传感器来测量气缸内的压力值。
一般来说,较高的压力将产生更大的拉力。
除了气缸的尺寸和压力,气缸的材质和制造质量也是影响拉力的因素之一。
高质量的气缸能够保证更好的密封性和工作效率,从而提供更稳定和可靠的拉力输出。
当我们需要计算气缸的拉力时,可以使用以下公式:
拉力 = 油缸面积× 气压差
其中,油缸面积可以通过活塞直径来计算,公式为:
油缸面积= π × (活塞直径/2)^2
气压差指的是气缸内的压力和外部环境压力之间的差值。
这个公式为我们提供了一种简便的方式来计算气缸的拉力。
通过测量活塞直径和气压差,我们可以得到气缸的拉力值。
这对于设计气缸系统和确定所需推力非常有指导意义。
总之,气缸拉力的计算是设计和使用气缸系统的重要步骤。
通过考虑气缸的尺寸、压力、材质和制造质量,我们可以使用相关的计算公式来准确计算气缸的拉力。
这将帮助我们设计出稳定、可靠、高效的气缸系统,提升工作效率并满足特定的应用需求。
3d dice系数公式
3D骰子系数是指在3D空间中投掷一个骰子后,该骰子的各个
面出现的概率。
一般情况下,普通的6面骰子的各个面出现的概率
是相等的,即1/6。
但是,如果我们考虑的是一个不均匀的骰子,
那么各个面出现的概率就会有所不同。
在数学上,我们可以用一个概率分布来描述骰子各个面出现的
概率。
假设我们有一个6面骰子,各个面出现的概率分别为P1, P2, P3, P4, P5, P6,那么这些概率要满足以下条件,P1 + P2 + P3 +
P4 + P5 + P6 = 1,且所有的概率值都必须介于0和1之间。
如果我们想要计算3D骰子系数的公式,我们可以使用概率论的
知识。
假设我们有一个骰子,它有n个面,各个面出现的概率分别
为P1, P2, ..., Pn。
那么我们可以用以下公式来计算3D骰子系数: 3D骰子系数 = (P1^3 + P2^3 + ... + Pn^3) / n.
这个公式表示了各个面出现的概率的立方和与n的比值。
这个
值越大,说明骰子的各个面出现的概率差异越大,骰子越不均匀;
反之,这个值越小,说明骰子的各个面出现的概率差异越小,骰子
越均匀。
需要注意的是,这个公式只适用于描述骰子的均匀性,如果骰
子是不均匀的,那么计算出的3D骰子系数就会反映出这种不均匀性。
当然,对于不同形状的骰子,这个公式可能需要做相应的调整。
总之,3D骰子系数的公式可以帮助我们评估骰子的均匀性,是
一个在概率论和统计学中常用的工具。

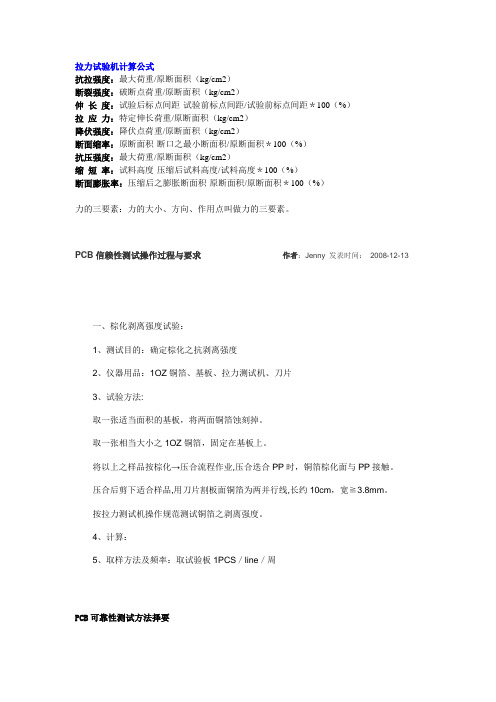

拉力试验机计算公式抗拉强度:最大荷重/原断面积(kg/cm2)断裂强度:破断点荷重/原断面积(kg/cm2)伸长度:试验后标点间距-试验前标点间距/试验前标点间距*100(%)拉应力:特定伸长荷重/原断面积(kg/cm2)降伏强度:降伏点荷重/原断面积(kg/cm2)断面缩率:原断面积-断口之最小断面积/原断面积*100(%)抗压强度:最大荷重/原断面积(kg/cm2)缩短率:试料高度-压缩后试料高度/试料高度*100(%)断面膨胀率:压缩后之膨胀断面积-原断面积/原断面积*100(%)力的三要素:力的大小、方向、作用点叫做力的三要素。
PCB信赖性测试操作过程与要求作者:Jenny 发表时间:2008-12-13一、棕化剥离强度试验:1、测试目的:确定棕化之抗剥离强度2、仪器用品:1OZ铜箔、基板、拉力测试机、刀片3、试验方法:取一张适当面积的基板,将两面铜箔蚀刻掉。
取一张相当大小之1OZ铜箔,固定在基板上。
将以上之样品按棕化→压合流程作业,压合迭合PP时,铜箔棕化面与PP接触。
压合后剪下适合样品,用刀片割板面铜箔为两并行线,长约10cm,宽≧3.8mm。
按拉力测试机操作规范测试铜箔之剥离强度。
4、计算:5、取样方法及频率:取试验板1PCS/line/周PCB可靠性测试方法择要操作过程及操作要求:一、棕化剥离强度试验:1.1 测试目的:确定棕化之抗剥离强度1.2 仪器用品:1OZ铜箔、基板、拉力测试机、刀片1.3 试验方法:1.3.1 取一张适当面积的基板,将两面铜箔蚀刻掉。
1.3.2 取一张相当大小之1OZ铜箔,固定在基板上。
1.3.3 将以上之样品按棕化→压合流程作业,压合迭合PP时,铜箔棕化面与PP接触。
1.3.4 压合后剪下适合样品,用刀片割板面铜箔为两并行线,长约10cm,宽≧3.8mm。
1.3.5 按拉力测试机操作规范测试铜箔之剥离强度。
1.4 计算:1.5 取样方法及频率:取试验板1PCS/line/周二、切片测试:2.1 测试目的:压合一介电层厚度;钻孔一测试孔壁之粗糙度;电镀一精确掌握镀铜厚度;防焊-绿油厚度;2.2 仪器用品:砂纸,研磨机,金相显微镜,抛光液,微蚀液2.3 试验方法:2.3试验方法:2.3.1 选择试样用冲床在适当位置冲出切片。
重绳的各个点拉力计算公式重绳是一种常见的工程结构,在吊桥、索道、吊车等领域都有广泛的应用。
在设计和使用重绳时,计算各个点的拉力是非常重要的,这可以帮助工程师确定结构的稳定性和安全性。
本文将介绍重绳的各个点拉力计算公式,以帮助读者更好地理解和应用重绳结构。
1. 单点拉力计算公式。
在重绳结构中,单点的拉力是指重绳上某一点的受力情况。
假设重绳的总长度为L,重绳的自重为W,重绳的线密度为λ,则重绳上某一点的拉力F可以通过以下公式计算得出:F = λgΔL + W。
其中,g为重力加速度,ΔL为该点到重绳下端的距离。
这个公式可以帮助工程师计算出重绳上任意一点的受力情况,从而确定结构的稳定性。
2. 多点拉力计算公式。
在实际工程中,重绳往往会有多个支点,每个支点都会受到不同的拉力。
为了计算多点的拉力,可以使用以下公式:F = λgΔL + W + T。
其中,T为该点的张力,可以通过张力平衡方程计算得出。
通过这个公式,工程师可以计算出重绳上每个支点的受力情况,从而确定结构的整体稳定性。
3. 重绳的弯曲和扭转计算公式。
除了拉力,重绳在使用过程中还会受到弯曲和扭转的影响。
为了计算重绳的弯曲和扭转情况,可以使用以下公式:弯曲应力σ = M / S。
扭转应力τ = T r / J。
其中,M为弯矩,S为截面的抗弯强度,T为扭矩,r为截面的半径,J为截面的极惯性矩。
这些公式可以帮助工程师计算重绳在弯曲和扭转情况下的受力情况,从而确定结构的稳定性和安全性。
4. 重绳的挠度计算公式。
在实际工程中,重绳往往会受到外部载荷的作用,从而产生挠度。
为了计算重绳的挠度,可以使用以下公式:y = F L^3 / (3 E I)。
其中,F为外部载荷,L为重绳的长度,E为弹性模量,I为截面的惯性矩。
这个公式可以帮助工程师计算出重绳在外部载荷作用下的挠度情况,从而确定结构的稳定性和安全性。
5. 重绳的动力学计算公式。
在一些特殊情况下,重绳还会受到动力学的影响,比如风载荷、地震等。
拉力计算公式
1 拉力计算
拉力计算是确定拉力过程中夹具力学特征,以及被测物体内部特
性的一种重要方法,在创新设计节约能源、优化产品结构等方面具有
重要的应用价值。
拉力计算的最基本的公式是:F=KL-P,其中F代表拉力值,K是夹具定义的“弹性系数”,L是夹体到定点的距离,P是夹具的作用力。
弹性系数是拉力计算的最重要的参数,它的值取决于拉力计采用的夹
具结构,夹具结构的形状和尺寸,夹具材料特性等。
在实际应用中,夹具结构可能会发生变形,这将影响拉力测量系
统的准确性,所以弹性系数和夹体到定点的距离都是需要考虑的。
同时,夹具的动态力也会影响拉力的准确性,产生的拉力偏差会影响精度,因此夹具的作用力也必须纳入考虑。
此外,还需要考虑其他外部因素,比如被测物体的质量、材料和
结构,以及外部环境温度、气压、湿度等。
这些因素对拉力计算结果
有着重要影响,因此,在实际应用时,除了考虑上述公式,还应仔细
分析被测物体的特性,合理采取测量措施,以确保测量结果的准确性。
推杆测试设备拉力计算公式推杆测试设备是一种用于测量材料拉伸强度的设备,它可以通过施加力来测试材料的拉伸性能。
在使用推杆测试设备时,我们需要计算出材料的拉力,以便进行合理的分析和评估。
本文将介绍推杆测试设备拉力计算公式,帮助读者更好地理解和应用这一测试设备。
拉力计算公式是根据胡克定律得出的,胡克定律是指在弹性变形范围内,应力与应变成正比。
在推杆测试设备中,我们可以利用这一定律来计算出材料的拉力。
推杆测试设备通常由拉力传感器、推杆和显示屏组成,通过施加力来测试材料的拉伸性能。
拉力计算公式如下:F = A × E。
其中,F代表拉力,A代表材料的横截面积,E代表材料的弹性模量。
在使用推杆测试设备时,首先需要测量材料的横截面积,这可以通过直接测量或计算得出。
然后,需要确定材料的弹性模量,这通常需要进行实验测量或查阅相关资料。
一旦确定了材料的横截面积和弹性模量,就可以利用上述公式计算出材料的拉力。
在实际使用中,推杆测试设备可以用于测试各种材料的拉伸性能,包括金属、塑料、橡胶等。
通过计算拉力,我们可以了解材料的拉伸强度,评估其质量和性能。
这对于材料的生产和应用具有重要意义。
除了上述的拉力计算公式外,推杆测试设备还可以用于测量材料的屈服强度、断裂强度等参数。
通过综合分析这些参数,我们可以全面了解材料的力学性能,为材料的设计和选择提供重要参考。
需要注意的是,推杆测试设备在使用过程中需要严格遵守操作规程,确保测试结果的准确性和可靠性。
此外,对于不同类型的材料,可能需要采用不同的测试方法和计算公式,以获得准确的测试结果。
总之,推杆测试设备是一种重要的材料测试设备,通过计算拉力可以评估材料的拉伸性能。
拉力计算公式是根据胡克定律得出的,可以帮助我们更好地理解和应用这一测试设备。
在使用推杆测试设备时,需要严格遵守操作规程,确保测试结果的准确性和可靠性。
希望本文对读者能有所帮助,更好地理解和应用推杆测试设备。
对于胶料常态物理性一般做以下几项目.(首先是硬度,这个不用说了吧,国内一般是邵尔A硬度)1、拉伸强度(扯断强度、抗张强度)指试样拉伸到断裂过程的最大拉伸应力。
表征了制品抵抗破坏的极限能力,是评价硫化胶的重要依据之一,是橡胶制品最重要的质量指标之一。
计算公式如下:TS = F/WBTS——拉伸强度,MPaF——试样拉断过程中出现的最大力值,NW——试验前试样工作部分的宽度,mmB——试验前试样工作部分的厚度,mm-----------------------------------------------------------2、定伸应力(定伸强度)指试样在一定的变形量(如100% 200% 300%)下的单位面积上所承受的力值。
它实质上反映了硫化胶网状结构在外力作用下抵抗变形的能力。
计算公式如下:Se=Fe/WBSe——定伸应力,MPaFe——试样拉伸到给定伸长率时的力值,NW——试验前试样工作部分宽度,mmB——试前试样工作部分的厚度,mm-------------------------------------------------------------------------3、扯断伸长率指试样扯断时工作部分伸长增量与原长的百分比。
它表征硫化胶网络结构变形的特征。
它主要与胶料的粘弹性有关,在一定程度上体现了橡胶的弹性性能。
计算公式如下:Eb=100(Lb-L0)/L0Eb——扯断伸长率,%Lb——试样扯断时的标距,mmL0——试样初始标距,mm--------------------------------------------------------------------------------有要求的话再做以下两项目4、扯断永久变形指试样拉伸至断裂后变形不可恢复的长度与原长的百分比。
他是橡胶弹性指标之一。
计算公式如下:Sb=100(Lt-L0)/L0Sb——扯断永久变形,%Lt——试样扯断后,停放3min对起来的标距,mmL0——试样的初始标距,mm-----------------------------------------------------------------------------------5、撕裂强度以试样拉伸至断裂时所需要的最大作用力除以试样的厚度来表示。
理论力学拉力设计值计算公式
理论学拉力设计值公式:F=w/s,拉力简写为F,力的单位为牛顿,简称牛,符号N。
弹簧的拉力大小F跟弹簧的伸长(或缩短)的长度成正比,即F=kx,公式中的k叫做弹簧的劲度系数。
拉力是按力的效果定义的,从力的性质来看,拉力也是弹力,而从力的作用对象来看,拉力可能是内力,也可能是外力。
如果物体在受到阻力和拉力两个力的情况下,如果物体做匀速直线运动或保持静止状态,那么此时F拉=F阻,拉力和阻力是一对平衡力,物体处于二力平衡状态(合力为零)。
在特定情况下,如果物体做加速运动,则F拉>F阻;如果物体做减速运动,则F拉<F阻。
汽车作匀速直线运动时,拉力(牵引力)跟摩擦力平衡。
摩擦力等于拉力吗
当物体处于静止状态时,摩擦力为静摩擦力,大小等于拉力;当物体处于匀速直线运动状态时,摩擦力为动摩擦力,大小等于拉力。
摩擦力的方向与物体相对运动或相对运动趋势的方向相反。
dic拉伸试验标准DIC(Digital Image Correlation)是一种非接触式、基于图像处理的变形测量技术,广泛应用于材料力学测试中。
DIC拉伸试验是一种衡量材料在不同应力条件下的变形行为的重要实验方法。
本文将介绍DIC拉伸试验的标准,以确保试验结果的准确性和可重复性。
一、试验设备和样品准备DIC拉伸试验所需的设备包括:拉伸试验机、灯光源、高分辨率相机以及DIC软件。
样品的准备应根据材料的特性和试验要求进行,确保样品尺寸和形状满足标准规定。
在安装DIC软件前,应对相机进行校准,以获得准确的图像处理结果。
二、试验流程1. 样品安装:将样品安装在拉伸试验机上,并设置适当的夹具。
确保样品与夹具之间的接触面光滑,避免不必要的变形或损坏。
2. 设置试验参数:通过拉伸试验机的控制系统,设置试验速度、采样频率、试验温度等参数。
应根据试样的特性和标准要求进行合理调整,确保试验过程的稳定性和准确性。
3. 开始拉伸:启动拉伸试验机,开始拉伸试验。
在试验过程中,应密切观察样品的变形状态,并确保试验过程中的图像采集质量。
4. 图像采集和处理:通过高分辨率相机进行图像采集,并使用DIC 软件对图像进行处理。
在采集图像时,应保持充分的光照和适当的对比度,以获得清晰的图像。
在图像处理过程中,应该注意减少噪声和误差,并根据标准规定提取所需的应变信息。
5. 数据记录和分析:将采集的图像和处理后的数据保存,并进行必要的数据分析。
可以使用专业的数据分析软件,如MATLAB或Origin 等,对试验数据进行处理和统计,获得准确的拉伸性能参数。
三、结果和讨论根据DIC拉伸试验的结果,可以获得材料在不同应力条件下的应变-应力曲线。
通过对应力-应变曲线的拟合和斜率计算,可以获得材料的弹性模量、屈服强度、断裂强度等重要力学性能参数。
同时,对试验过程中观察到的样品断裂位置和破坏特征进行讨论,以加深对材料性能和潜在失效机制的理解。
四、试验标准的重要性DIC拉伸试验标准的制定和遵循对于确保试验结果的准确性和可重复性具有重要意义。
拉力试验机试验结果的计算公式拉力机、拉力试验机的计算公式:1.哑铃状试验片之截面积=厚度(cm)×平行部分宽度(cm)1KG≠9.8N2. 拉力强度TB(Kg/cm2)=最大拉力(Kg)F/试片截面积(c㎡)A拉力强度Mpa(N/mm2)=最大拉力(N)F/试片截面积(m㎡)A3. 伸长率EB(%)=()断裂时标点距离L1-原标点距离L0)/原标点距离L0×100%4. 粘着强度TF(Kg/c㎡)=剥离的最大力(Kg)F/试片宽(cm)b粘着强度TF(N/m㎡)=剥离的最大力(N)F/试片宽(mm)b5. 撕裂强度TS(Kg/cm2)=最大拉力(Kg)F/试样厚度(cm)t撕裂强度TS(N/mm2)=最大拉力(N)F/试样厚度(mm)t6. 拉应力Mn(Kg/cm2)=特定伸长率时之荷重(N)F/试片截面积(m㎡)A拉应力Mn(N/mm2)=特定伸长率时之荷重(N)F/试片截面积(m㎡)A(此处Mn之n系表示特定伸长率(%),例如M300系表示伸长率300%时之拉应力)。
7. 伸长率(%)=伸长量/原长(夹口间距)*100%8. 试验结果之数目:试验片规定4个,但不足时,可采用3个,甚至2个,在此情况下,须要注明试片数。
9. 拉力机计算公式:抗拉强度与伸长率:抗拉强度与伸长率,依测定值之大小顺序排列。
其为S1、S2、S3及S4,而依照下列计算:a.试验片4个时:TB或EB=0.5S1+0.8S2+0.1(S3+S4)b.试验片3个:TB或EB=0.7S1+0.2S2+0.1S3c.试验片2个:TB或EB=0.9S1+0.1S29.3抗应力:拉应力由测定值之平均值表示之。
记录:在试验结果表上,必须记录下列各项:A.抗拉强度(Kg/cm2)、伸长率(%)、拉应力(Kg/cm2)。
B.试验机之能力(容量)。
C.试验片之形状及试验片号。
D.试验温度。
E.其它必要事项。
---深圳三思纵横科技股份有限公司。
首先:拉力测试应勾线在线弧中央位置(如右图①所示)
实际生产过程中IC(LSI)的高度远远小于IC(LSI)到PCB PAD位2~3m的距离,忽略不计。
于是将图①简化成图②。
这时,因勾线是在线弧中央位置,所以θ1=θ2
作用力 P = T 1COS θ1 + T 2COS
θ2 =(T 1+T 2)COS θ2
= =根据以上可知:如果拉力勾线时不在中间,B、D处的作用力就不一样大。
就不能映断点的准拉力值的计算方法
图②
图①
L
即:随着d的增大,P将变小。
随着H的增高,P将变大。
关键的影响是要尽量减少焊接边缘B、D处铝线的变形,因现在市场上铝线的TS值一般都在19~21克左右。
而实际生产中拉力测试一般都在5~10克之间。
这就是铝线因焊接而受伤永远不能达到TS值(铝线完全不受伤,P总是小于T)。
如右图所示:
当铝线不变形时(不受外
物损伤和未焊接能量为零)。
由于未焊接而使拉力为0。
随着焊接能量(power、 time、
force)的加大拉力逐
渐增大,到达一定程度后(图
中N点)。
再加大焊接能量时
拉力会逐渐减小。
所以修正方法应为:
①拉断时断线状态为断颈(通常说的B、D两点断)。
应适当减小相应位置的焊接能量(power、 time、 force)。
②保证铝线本身无夹伤,划痕等受伤状况。
如果铝线受伤严重则可能导致断点位置在线弧中间 部分(即通常说的C点)
③拉断时焊接状态为焊点剥离未完全熔焊(通常说的A、E处断)。
应适当加大相应位置的焊接
拉力不良的修正放措施
)
能量。
④保证焊点完全落在焊位上(避免焊点偏位现象)
⑤防止焊点的变形(由于WEDGE的偏离或不垂直导致的焊点前大后小、前小后大、和左大右小、 左小右大等焊接不良等)。
⑥尽量控制焊点的压扁程度为: LSI≈1.2~1.5φ PCB≈1.2~1.8φ。
