3预应力锚索张拉计算书(T22)5.16

轨道交通环线冉家坝站风亭组锚索挡墙预应力锚索X拉计算书一、预应力锚索的主要设计参数和要求1．预应力锚索采用9Φs15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计施加应力为550KN。

3. 预应力钢绞线的锚固段长度不小于8m，自由段为长度数据如附图1-1，千斤顶工作长度为100cm。

附图1-1:锚索自由段长度统计表4.X拉设备校准方程P=0.022980F+0.409927P—压力指示器示值(MPa)F—标准力值（KN）二、预应力钢绞线的X拉程序X拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为6个月或使用300次或发现有不正常情况也须重新标定。

X拉采用液压千斤顶250t级进行X拉，X拉前先对钢绞线预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制X拉。

X拉过程中稳压持荷时间：分级稳压3 min，最后一级稳压不少于5min锁定。

简明工艺：锚具安装→一次X拉→…N次X拉→锁定。

X拉顺序：0→25%бcon→50%бcon→75%бcon→110%бcon 三、钢绞线X理论拉伸长值与压力表读数计算1．计算公式△L=PL/AE式中：P 预应力钢绞线的平均X拉力（N），L 预应力钢绞线的长度（mm）A 预应力钢绞线的公称面积，取140mm2E 预应力钢绞线的弹性模量，取195000N/mm22．理论伸长值与油表读数值计算（1）当施加压力=25％бcon=0.25*550KN=137.5KN时，伸长值与油表读数如下表：（2）当施加压力=50％бcon=0.5*550KN=275KN时，伸长值与油表读数如下表：（3）当施加压力=75％бcon=0.75*550KN=412.5KN时，伸长值与油表读数如下表：（3）当施加压力=110％бcon=1.1*550KN=605KN时，伸长值与油表读数如下表：3．X拉过程中的伸长值对比预应力钢绞线采用应力控制方法X拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在±6％以内，否则应暂停X拉，待查明原因并采取措施予以调整后，方可继续X拉。

边坡预应力锚索张拉计算书
同理可得：
XXX：F=600/6*0.75=75KN=N
理论伸长：△L=*（4000+600）/(6*140*)=2.1mm
压力表读数：P=0.227X+0.4286＝17.5MPa
4）当б=бcon时
XXX：F=600/6=100KN=N
理论伸长：△L=*（4000+600）/(6*140*)=2.8mm
压力表读数：P=0.227X+0.4286＝23.2MPa
5）当б=бcon*1.1时
张拉力：F=600/6*1.1=110KN=N
理论伸长：△L=*（4000+600）/(6*140*)=3.1mm
压力表读数：P=0.227X+0.4286＝28.9MPa
四、结论
本文介绍了K28+600-K28+970段右侧边坡预应力锚索张拉计算书的设计参数、要求、张拉程序和理论拉伸长值及压力表读数计算。

在实际工程中，应注意对张拉设备进行标定，并按照正确的张拉程序进行操作，以确保预应力锚索的安全可靠使用。

张拉力计算公式为：F=600/9*0.75=75KN=N。

根据公式计算，XXX为XXX。

根据理论计算，伸长量为△L=*（4000+600）
/(6*140*)=2.1毫米。

压力表读数的计算公式为：P=0.227X+0.4286＝17.5兆帕。

根据公式计算，压力表读数约为17.5兆帕。

当б=бcon*100％时，具体情况需要根据实际情况进行判
断和计算，无法简单给出结论。

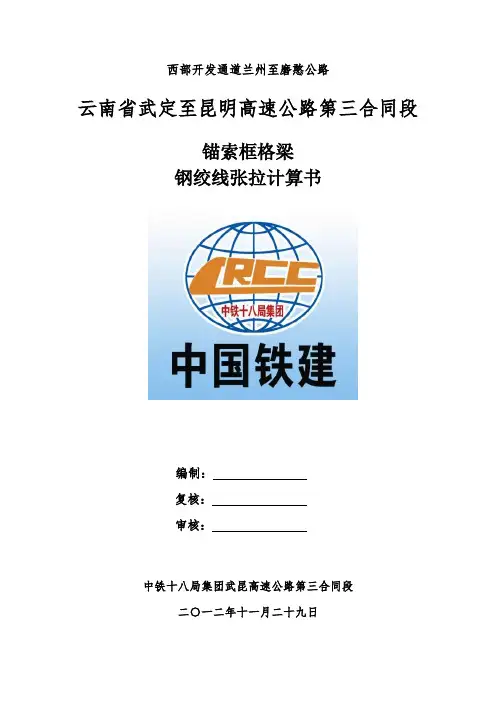

西部开发通道兰州至磨憨公路云南省武定至昆明高速公路第三合同段锚索框格梁钢绞线张拉计算书编制：复核：审核：中铁十八局集团武昆高速公路第三合同段二○一二年十一月二十九日一．锚索预应力钢绞线张拉计算锚索框格梁预应力钢绞线采用GB/T5224-2003标准的高强低松弛s 15.2mm预应力钢绞线，其张拉参数如下：1.钢绞线公称面积 A y=139mm22.钢绞线有效张拉长度 L=10m（自由段）3.钢绞线弹性模量 Eg=1.95×105N/ mm24.设计张拉吨位G=72t5.单根钢绞线张拉值X=72×103Kg×10KN/Kg÷5=144000N=144KN.6.千斤顶标定书：千斤顶型号：YCW150B，压力表编号：521710，回归方程Y=0.035178X-1.177837.张拉控制：伸长值、应力1)、初值预拉在张拉前对单根钢绞线进行预拉，单根预张拉力为50KN，使每根钢绞线处于初始的相同受力状态，即X0=50KNY0=0.035178X0-1.17783=0.58MPa2）、整体张拉①钢绞线理论伸长值：L 理=（P×L）/（Ay×Eg）L 理=（144×103N×10m）/（139mm2×1.95×105N/ mm2）=5.3cm②千斤顶仪表控制：5索控制锚索张拉值的校准方程式：y=0.035178x-1.17783二．张拉作业程序1、张拉准备工作：设置或安装好固定装置和放松装置；安装好定位板，检查定位板的力筋孔位置和孔径大小是否符合设计要求；检查预应力筋数量、位置、张拉设备和锚具。

2、张拉采用双控：即应力控制与伸长量控制。

3、张拉方式：一端张拉，分五阶段进行张拉，视情况超张拉10%。

轨道交通环线冉家坝站风亭组锚索挡墙预应力锚索张拉计算书一、预应力锚索的主要设计参数和要求1．预应力锚索采用9Φs15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计施加应力为550KN。

3. 预应力钢绞线的锚固段长度不小于8m，自由段为长度数据如附图1-1，千斤顶工作长度为100cm。

4.张拉设备校准方程P=0.022980F+0.409927P—压力指示器示值(MPa)F—标准力值（KN）二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为6个月或使用300次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶250t级进行张拉，张拉前先对钢绞线预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

张拉过程中稳压持荷时间：分级稳压3 min，最后一级稳压不少于5min锁定。

简明工艺：锚具安装→一次张拉→…N次张拉→锁定。

张拉顺序：0→25%бcon→50%бcon→75%бcon→110%бcon三、钢绞线张理论拉伸长值及压力表读数计算1．计算公式△L=PL/AE式中：P 预应力钢绞线的平均张拉力（N），L 预应力钢绞线的长度（mm）A 预应力钢绞线的公称面积，取140mm2E 预应力钢绞线的弹性模量，取195000N/mm22．理论伸长值及油表读数值计算（1）当施加压力=25％бcon=0.25*550KN=137.5KN时，伸长值及油表读数如下表：（2）当施加压力=50％бcon=0.5*550KN=275KN时，伸长值及油表读数如下表：（3）当施加压力=75％бcon=0.75*550KN=412.5KN时，伸长值及油表读数如下表：（3）当施加压力=110％бcon=1.1*550KN=605KN时，伸长值及油表读数如下表：3．张拉过程中的伸长值对比预应力钢绞线采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在±6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。

预应力张拉计算书(后张法)【1：正式风格】预应力张拉计算书(后张法)1. 引言1.1 目的1.2 适用范围1.3 参考文件2. 术语定义2.1 预应力2.2 张拉2.3 后张3. 背景知识3.1 预应力工艺概述3.2 后张法工艺原理3.3 预应力材料和设备4. 设计计算4.1 设计工况说明4.2 预应力力设计原则4.3 后张力计算公式推导和参数4.4 张拉力预测和参数确定4.5 后张力校核计算过程4.5.1 选择预应力力值4.5.2 确定张拉长度和张拉应力 4.5.3 后张力计算4.5.4 后张力校核5. 结果分析5.1 预应力力值和后张力结果5.2 拉索和锚具选择及布置5.3 后张材料选用及工艺要求附件:1. 张拉计算表格2. 张拉力预测计算表格法律名词及注释：1. 预应力：一种施加在结构构件上的内部应力，使构件在自重和外力作用下产生预压，以提高构件的稳定性和承载力。

2. 张拉：通过施加预应力钢束的拉力，使混凝土构件发生初始应力的过程。

3. 后张：在混凝土达到预定强度后，通过施加预应力钢束的拉力以达到设计要求的过程。

【2：活泼风格】预应力张拉计算书(后张法)1. 概述1.1 为什么要进行预应力张拉计算？1.2 为什么选用后张法？1.3 本文档的目的是什么？2. 术语解释2.1 什么是预应力？2.2 什么是张拉？2.3 什么是后张？3. 预备知识3.1 懂预应力工艺，先了解一下3.2 后张法工艺原理简介3.3 哪些材料和设备会用到？4. 设计计算4.1 先来看一下设计工况说明4.2 怎么设计预应力力？4.3 公式推导和参数，别看起来吓人，其实很简单 4.4 怎么预测张拉力？4.5 怎么进行后张力校核计算？4.5.1 如何选择预应力力值？4.5.2 张拉长度和张拉应力怎么确定？4.5.3 后张力计算步骤4.5.4 控制一下后张力，校核一下5. 结果分析5.1 看一下预应力力值和后张力结果都是啥5.2 拉索和锚具选择，不是随便选的哦5.3 后张材料选用和工艺要求，来看看附件：1. 张拉计算表格，有多详细就看你有多认真了2. 张拉力预测计算表格，别小看这个小表格法律名词及注释：1. 预应力：相当于给结构件穿了一件紧身衣，加固啦！2. 张拉：就像给混凝土做了一次放飞梦想的航班3. 后张：混凝土刚一固结，就开始由内而外给它加油喝彩。

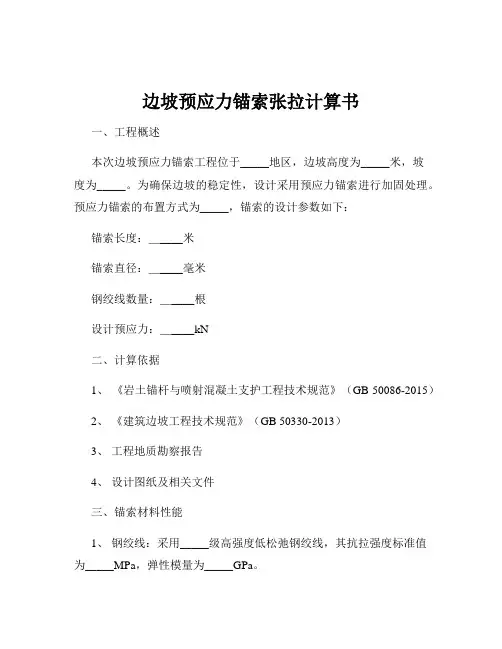

边坡预应力锚索张拉计算书一、工程概述本次边坡预应力锚索工程位于_____地区，边坡高度为_____米，坡度为_____。

为确保边坡的稳定性，设计采用预应力锚索进行加固处理。

预应力锚索的布置方式为_____，锚索的设计参数如下：锚索长度：＿____米锚索直径：＿____毫米钢绞线数量：＿____根设计预应力：＿____kN二、计算依据1、《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）2、《建筑边坡工程技术规范》（GB 50330-2013）3、工程地质勘察报告4、设计图纸及相关文件三、锚索材料性能1、钢绞线：采用_____级高强度低松弛钢绞线，其抗拉强度标准值为_____MPa，弹性模量为_____GPa。

2、锚具：采用_____型锚具，其性能符合相关标准要求。

四、预应力损失计算1、锚具变形和钢绞线内缩引起的预应力损失σl1根据规范，锚具变形和钢绞线内缩值取_____mm，则σl1 ＝ Es×L/（l×A) ，其中 Es 为钢绞线弹性模量，L 为锚具变形和钢绞线内缩值，l 为从锚具变形、钢绞线内缩量开始至锚固段前端的距离，A 为钢绞线的截面积。

2、钢绞线与孔道壁之间的摩擦引起的预应力损失σl2σl2 ＝σcon×（1 e^（（kx ＋μθ)）），其中σcon 为张拉控制应力，k 为考虑孔道每米长度局部偏差的摩擦系数，x 为从张拉端至计算截面的孔道长度，μ 为钢绞线与孔道壁之间的摩擦系数，θ 为从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）。

3、混凝土的弹性压缩引起的预应力损失σl4σl4 ＝n×Ep×Δl ／ l ，其中 n 为同时张拉的钢绞线根数，Ep 为钢绞线的弹性模量，Δl 为在计算截面上，先张拉的钢绞线由于混凝土弹性压缩引起的预应力损失值，l 为预应力钢筋的有效长度。

4、钢绞线的松弛引起的预应力损失σl5根据钢绞线的类型和张拉工艺，按照规范选取相应的松弛损失值。

预应力张拉计算书.pdf范本一：正文：1、引言本文档旨在提供预应力张拉计算书的撰写模板，以便于工程师能够对预应力张拉过程进行准确计算和分析。

预应力张拉是一项重要的工程施工技术，对工程结构的安全性和稳定性有着重要的影响。

2、预应力张拉计算2.1 张拉参数输入2.1.1 预应力钢束参数在这一章节中，需要输入预应力钢束的参数，包括钢束数量、钢束直径、钢束张拉力等信息。

同时，还需要输入每根钢束的锚固长度和锚固位置。

2.1.2 预应力混凝土参数在这一章节中，需要输入预应力混凝土的参数，包括混凝土强度、材料特性等信息。

2.2 预应力锚固计算在这一章节中，需要进行预应力锚固计算。

根据已知的预应力钢束参数和预应力混凝土参数，进行锚固长度和提前锚固计算，并对计算结果进行分析和评估。

2.3 预应力张拉计算2.3.1 张拉力计算在这一章节中，需要进行预应力张拉计算。

根据已知的预应力钢束参数和预应力混凝土参数，计算每根钢束的张拉力，并进行张拉过程的模拟和分析。

2.3.2 钢束应力损失计算在这一章节中，需要进行钢束应力损失计算。

根据已知的预应力钢束参数和预应力混凝土参数，计算钢束应力损失，并进行应力损失的评估。

2.4 结果分析与验证在这一章节中，对预应力锚固计算和预应力张拉计算的结果进行分析和验证。

通过对计算结果的比较和评估，提供对预应力张拉计算结果的合理性和准确性的判断。

附件：1、预应力钢束参数表格2、预应力混凝土参数表格3、预应力锚固计算结果表格4、预应力张拉计算结果表格法律名词及注释：1、预应力：指在结构施加荷载之前，预先施加在结构构件上的拉力，用以抵消工作时期内结构所受荷载。

范本二：正文：1、前言本文档旨在提供预应力张拉计算书的完整模板，以便于工程师能够全面地计算和评估预应力张拉的过程和结果，从而保证工程结构的安全性和稳定性。

2、预应力张拉计算2.1 引入预应力钢束在这一章节中，需要详细介绍预应力钢束的类型、规格和数量。

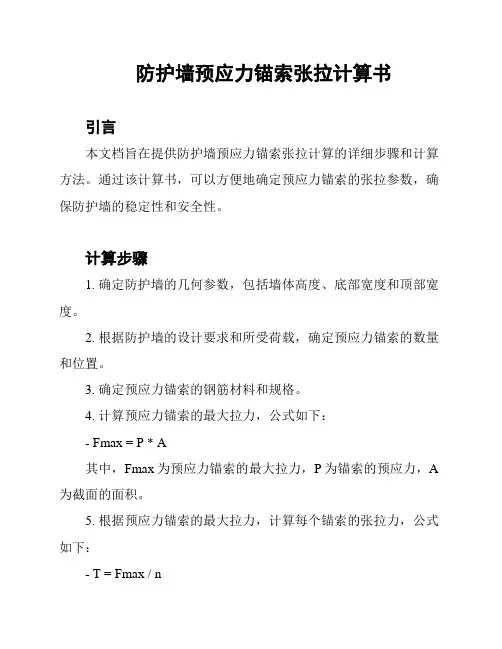

防护墙预应力锚索张拉计算书
引言
本文档旨在提供防护墙预应力锚索张拉计算的详细步骤和计算方法。

通过该计算书，可以方便地确定预应力锚索的张拉参数，确保防护墙的稳定性和安全性。

计算步骤
1. 确定防护墙的几何参数，包括墙体高度、底部宽度和顶部宽度。

2. 根据防护墙的设计要求和所受荷载，确定预应力锚索的数量和位置。

3. 确定预应力锚索的钢筋材料和规格。

4. 计算预应力锚索的最大拉力，公式如下：
- Fmax = P * A
其中，Fmax为预应力锚索的最大拉力，P为锚索的预应力，A 为截面的面积。

5. 根据预应力锚索的最大拉力，计算每个锚索的张拉力，公式如下：
- T = Fmax / n
其中，T为每个锚索的张拉力，Fmax为预应力锚索的最大拉力，n为锚索的数量。

6. 选择适当的锚索张拉设备，并按照设备操作说明进行张拉。

7. 检查锚索张拉后的墙体变形情况，确保满足设计要求。

结论
通过本文档提供的防护墙预应力锚索张拉计算书，可以准确地确定预应力锚索的张拉参数，保证防护墙的稳定性和安全性。

请根据实际情况和设计要求进行计算和操作。

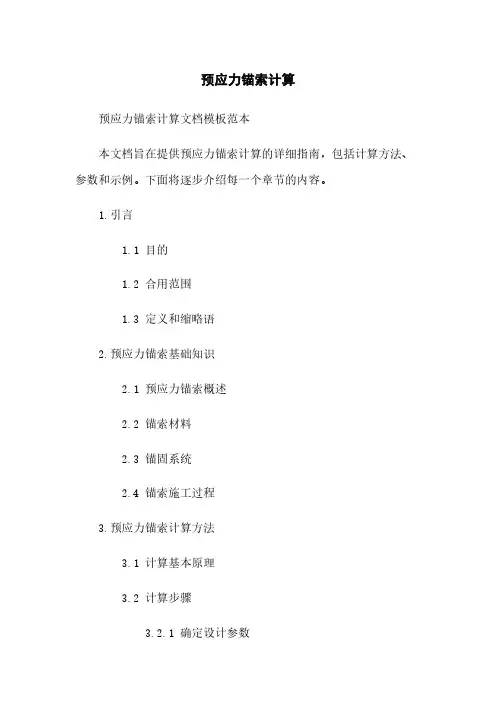

预应力锚索计算预应力锚索计算文档模板范本本文档旨在提供预应力锚索计算的详细指南，包括计算方法、参数和示例。

下面将逐步介绍每一个章节的内容。

1.引言1.1 目的1.2 合用范围1.3 定义和缩略语2.预应力锚索基础知识2.1 预应力锚索概述2.2 锚索材料2.3 锚固系统2.4 锚索施工过程3.预应力锚索计算方法3.1 计算基本原理3.2 计算步骤3.2.1 确定设计参数3.2.2 计算锚索的预应力力值3.2.3 考虑锚索在不同载荷下的效应 3.2.4 验证锚索系统的稳定性3.3 计算示例4.预应力锚索设计考虑因素4.1 作用载荷4.2 锚索长度和直径4.3 锚索间距和罗列方式4.4 锚固长度和类型4.5 锚索的初始张拉和应力损失4.6 端部处理5.预应力锚索安全性评估5.1 预应力锚索的安全系数要求5.2 锚索的静载试验及评估5.3 预应力锚索的监测和维护6.本文档所涉及附件如下：- 附件1：预应力锚索计算表格示例- 附件2：预应力锚索设计规范- 附件3：预应力锚索实例数据7.本文档所涉及的法律名词及注释：- 法律名词1：注释1- 法律名词2：注释2感谢您阅读本文档。

如需进一步了解预应力锚索计算的详细信息，请参考附件和相关规范。

如有任何问题或者建议，请连系我们。

附件：附件1：预应力锚索计算表格示例附件2：预应力锚索设计规范附件3：预应力锚索实例数据法律名词及注释：法律名词1：注释1法律名词2：注释2。

预应力张拉计算书(例范本)本合同段采用国标φs15.24(GB/T5224-2003)的预应力钢绞线，标准强度为Rby=1860MPa，低松驰。

跨度为30m的T梁和25m的箱梁均采用Φs15.24mm钢绞线。

预应力筋张拉采用千斤顶油压标示张拉力和伸长值双控施工。

预应力钢绞线的张拉在预制梁的预应力损失参数方面，纵向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失根据张拉预应力为1302MPa取为△=0.025，锚具变形与钢束回缩值（一端）为6mm；横向预应力钢绞线波纹管摩阻系数为0.26，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.025，锚具变形与钢束回缩值（一端）为6mm；竖向预应力钢绞线波纹管摩阻系数为0.35，孔道偏差系数为0.003，钢束松弛预应力损失为△=0.05，锚具变形与钢束回缩值（一端）为1mm。

预应力材料方面，纵横向预应力束采用公称直径为Φ=15.24（7Φ5），抗拉标准强度f=1860MPa的高强度低松弛钢绞线；柔性吊杆采用27根Φ15.2环氧喷涂钢绞线组成，fpk=1860MPa；竖向预应力采用Φ25高强精扎螺纹粗钢筋。

锚具方面，纵向预应力采用OVM15-9型锚具锚固，横向预应力束采用OVMBM15-3（BM15-3P）、OVMBM15-4（BM15-4P）型锚具，竖向预应力采用JLM-25型锚具锚固；吊杆采用GJ15-27型锚具。

在设计伸长量方面，预应力平均张拉力的计算公式为Pp=(p1-e)/(kx+μθ)，其中Pp为预应力筋平均张拉力，p为预应力筋张拉端的张拉力，x为从张拉端至计算截面的孔道长度，θ为从张拉端至计算截面的曲线孔道部分切线的夹角之和，k为孔道每米局部偏差对摩檫的影响系数，取0.002，μ为预应力筋与孔道壁的摩檫系数，取0.14.预应力筋的理论伸长值计算公式为Δl=ppl/(AEp)，其中Δl为预应力筋的理论伸长值，l为预应力筋的长度，A为预应力筋的截面积，Ep为预应力筋的弹性模量。

****高速公路第***合同段里程桩号： **～*** 锚索张拉计算书编制：复核：审核：***有限公司***合同段项目经理部锚索张拉计算书1.编制依据1.1《***合同段两阶段施工图设计》；1.2《公路路基施工技术规范》（JTG F10-2006）；1.3《公路工程质量检验评定标准》（土建工程）（JTGF80/1-2004）；1.4其他现行法律、法规、标准等。

2.工程简介**合同段主线共设置锚索框架梁三处，设计每束6根钢绞线，锚索钢束采用符合国标《预应力混凝土用钢绞线》（GB/T5224-2003）标准的低松弛高强度钢绞线，公称直径为15.24㎜，截面积140mm²，抗拉强度标准值f pk=1860MPa，弹性模量E p=1.95×105MPa。

预应力钢绞线设计吨位650KN，控制张拉力为设计的1.05～1.1倍，即最大控制张拉力为715KN。

待混凝土强度达到设计强度的80％并且混凝土养生时间达到7天后方可进行张拉。

所有钢束均采用单根单端张拉，则单根钢绞线控制张拉力为δK=119.17KN，千斤顶工作长度按0.35m计算。

张拉顺序：0→0.1δK（初应力值作延伸量的标记）→0.3δK（测延伸量）→1.0δK（持荷5分钟、测延伸量）→δ锚固。

3.张拉设备⑴25t千斤顶二台；⑵压力表一只；⑶千斤顶回归方程：y=0.2156x-0.4（其中y表示油表读数，x表示张拉力）。

4.计算公式及参数预应力筋的理论伸长值计算公式及参数：△L=P P×L/（A P×E P）式中：P P—预应力筋张拉力（N）；L —预应力筋的长度（mm）（自由长度+实际工作长度）；A P—预应力筋的截面面积（mm2），取140mm2；E P—预应力筋的弹性模量（N/mm2），取1.95×105N/mm2。

①当张拉力δ=0.1δK=11.917KN时，油表读数为y=0.2156x-0.4=2.2MPa；②当张拉力δ=0.3δK=35.751KN时，油表读数为y=0.2156x-0.4=7.3MPa；③当张拉力δ=1.0δK=119.17KN时，油表读数为y=0.2156x-0.4=25.3MPa；预应力筋张拉伸长量见附件。

预应力张拉计算书(例范本) **简洁明了**1. 引言1.1 目的1.2 背景1.3 术语定义2. 设计要求2.1 张拉力计算2.2 钢束选型2.3 预应力设定2.4 零部件设计要求3. 张拉计算3.1 预应力损失计算3.2 钢丝预应力张拉计算3.3 钢束预应力张拉计算4. 钢束选型4.1 张拉钢束种类4.2 钢束参数表5. 设备操作步骤5.1 设备准备5.2 张拉操作5.3 张拉力测试6. 安全注意事项6.1 设备安全操作规程 6.2 个人防护6.3 紧急情况处理7. 示范图示8. 维护与保养8.1 日常维护8.2 紧急维修8.3 保养注意事项9. 参考文献10. 附录10.1 预应力张拉计算实例10.2 张拉设备操作手册**本文档涉及附件：**1. 设备操作手册.pdf**本文所涉及的法律名词及注释：**1. 张拉力：预应力张力的大小2. 张拉力计算：根据设计要求计算所需的预应力张拉力的数值3. 钢束：由多股钢丝拧成的成束的钢材4. 钢束选型：选择适合的钢束种类和参数5. 预应力设定：根据设计要求确定预应力的数值6. 预应力损失计算：根据镶嵌长度、材料特性等计算预应力的损失情况7. 钢丝预应力张拉计算：计算每根钢丝的预应力张拉值8. 钢束预应力张拉计算：计算钢束中所有钢丝的预应力张拉值9. 张拉钢束种类：根据需求选择适合的张拉钢束种类10. 钢束参数表：列出各种钢束的参数信息11. 设备准备：对预应力张拉设备进行准备工作，包括调试和检查12. 张拉操作：根据操作规程进行预应力张拉操作13. 张拉力测试：对张拉后的预应力进行力测试，检查是否符合设计要求14. 设备安全操作规程：对设备的安全使用进行规范和说明15. 个人防护：使用设备时需要使用的个人防护装备和注意事项16. 紧急情况处理：在紧急情况下，应采取的应急措施17. 日常维护：设备日常维护工作的内容和注意事项18. 紧急维修：设备出现故障时的紧急维修方法19. 保养注意事项：设备保养时需要注意的事项**详细全面**1. 前言1.1 预应力张拉计算书的目的1.2 预应力张拉计算书的适用范围1.3 术语定义2. 设计要求2.1 预应力设计参数2.2 预应力张拉力计算2.3 钢束选型要求2.4 预应力臂的设计与选择3. 钢束选型3.1 预应力钢束分类3.2 预应力钢束性能参数表4. 钢束布置与计算4.1 布置原则4.2 钢束截面布置要求4.3 钢束张拉力计算4.4 钢束张拉长度的确定4.5 钢束锚固测量及验算5. 钢束张拉工艺5.1 钢束张拉检查与准备 5.2 钢束张拉工艺流程5.3 钢束张拉设备操作规程6. 预应力损失计算6.1 预应力损失的分类6.2 镶嵌与锚固长度的计算6.3 预应力损失表7. 监测与验收7.1 张拉力测试7.2 监测要求7.3 阶段性验收8. 附录**本文档涉及附件：**1. 钢束选型手册.pdf2. 设备操作手册.pdf3. 预应力损失计算表.xls**本文所涉及的法律名词及注释：**1. 预应力张拉力计算书：根据预应力设计参数和钢束选型要求，计算出预应力张拉力的数值和布置要求的计算书2. 预应力设计参数：根据工程要求，确定的预应力设计参数，如预应力级配及配筋等3. 预应力张拉力计算：根据设计要求，计算预应力张拉力的大小4. 钢束选型要求：根据设计要求，选择合适的钢束型号和参数5. 预应力臂的设计与选择：根据具体工程要求，设计和选择合适的预应力臂6. 预应力钢束分类：按照预应力钢束的不同特性和用途进行分类7. 预应力钢束性能参数表：列出各种预应力钢束的基本性能参数和技术指标8. 钢束布置原则：根据工程设计要求和预应力原理，确定合理的钢束布置方案9. 钢束截面布置要求：根据工程设计要求，确定合适的钢束截面布置方案10. 钢束张拉力计算：根据设计要求，计算每根钢束的预应力张拉力的数值11. 钢束张拉长度的确定：根据工程实际情况，确定钢束的张拉长度12. 钢束锚固测量及验算：对钢束锚固长度进行测量和验算13. 钢束张拉检查与准备：检查和准备钢束张拉所需的辅助设备和工具14. 钢束张拉工艺流程：按照规定流程操作，进行钢束张拉工艺的步骤15. 预应力损失的分类：根据损失原因，将预应力损失分为不同的类别16. 镶嵌与锚固长度的计算：根据工程要求和材料特性，计算钢束镶嵌和锚固的长度17. 预应力损失表：列出各种预应力损失的数据表格18. 张拉力测试：对张拉后的预应力进行力测试，检查是否符合设计要求19. 监测要求：对预应力构件进行监测和检验的要求20. 阶段性验收：在不同的阶段对预应力工程进行验收。

预应力锚索张拉计算书一．预应力锚索的主要设计参数和要求：1.预应力钢绞线采用高强度、低松弛钢绞线，强度级别为 1860Mpa, 根据检测报告公称直径 15.24mm，公称面积 140mm2，弹性模量为 193000N/mm2。

2.预应力钢绞线的锁定张拉力400KN，每根钢绞线的控制张拉力为 133KN。

3. 预应力钢绞线的锚固段长均为 9m，自由段为10m。

4．锚索预应力施加须待砂浆强度达到设计强度 70%后进行，锚索张拉分五级进行，各级张拉分别为设计张拉力的25%、50%、75%、100%及110%，每级间隔2至5分钟，最后一级间隔30分钟，并分别记录每级张拉时钢绞线的伸长量。

为克服地层徐变等因素造成的预应力损失，第一次张拉锁定后的30天左右，进行一次补偿张拉，然后锁定，切除多余的钢绞线，用混凝土封锚。

二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为 6 个月或使用 200 次或发现有不正常情况也须重新标定。

张拉采用 YDE26 型穿心式千斤顶进行张拉，张拉前先对钢绞线逐根进行单根预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

钢绞线张拉的简明工艺：0→(25% ×400/3)→(50%×400/3)→(75%×400/3)→(100%×400/3)→(110%×400/3→(补偿张拉间隔30天) →锚固三、钢绞线张拉伸长值的计算1．计算公式△L=PL/AE式中： P-预应力钢绞线的平均张拉力（N），取 130200N（对应 390.6KN ）L-预应力钢绞线的长度（mm）-自由段长度A-预应力钢绞线的公称面积，取 140mm2E预应力钢绞线的弹性模量，根据试验报告取 193000(N/mm2) 2．伸长值计算（1）钢绞线，锚固段长 10000mm ，自由段长9000mm△L=133000×9000/(140×193000)=44.30mm3．张拉的实际伸长值△ L＝△L1＋△L2△L1——从初应力至最大张拉应力间的实测伸长值；△L2——初应力以下的推算伸长值，可采用相邻级的伸长值。

南平联络线高速公路工程高边坡防护工程（G1K0+280～G1K0+380）压力分散型预应力锚索张拉计算书编制：复核：审核：福建省闽东工程勘察院二O一八年二月十二日压力分散型预应力锚索张拉计算书一、工程简介南平联络线高速公路A8合同段部分路堑边坡设计采用锚索框架梁进行防护。

见右图所示：框架以两根竖肋为一片，每片水平宽度为8m，竖肋水平间距4m, 横梁间距为5.7m，横梁根数根据边坡坡面长度计算确定，横梁水平布置，通过调整上下端自由段以适应路线纵坡坡度。

相邻两片框架之间留2cm伸缩缝，缝内填充浸沥青木板。

框架梁采用压力分散型预应力锚索进行锚固，每孔锚索由三单元共六束和两单元四束钢绞线组成，钢绞线采用直径15.24mm、强度1860MPa的高强度低松弛无粘结钢绞线。

每个单元锚索分别由两根无粘结钢绞线内锚于钢质承载体组成。

钢绞线通过特制的挤压簧（类似于夹片功能）和挤压套（类似于锚环功能）对称地锚固于钢质承载体上，其单根的连接强度大于200KN。

各单元锚索的固定长度分别为L1、L2、L3，共同组成复合型锚索的锚固段，且L1=L2=10m、L1=L2=L3=10m和L1=L2=12m。

为叙述及计算方便，命名对应锚固长度的单元为D1、D2单元和D1、D2、D3单元，其对应锚索长度为l1、l2和l1、l2、l3，且l1>l2及l1>l2>l3。

详见下图所示：上图中，自由段长度根据边坡级数位置不同而有三种设计长度，分别为14m、16m、18m、24m和28m，其对应设置位置详见具体的边坡锚索框架防护设计图。

压力分散型锚索与一般拉力分散型锚索不同之处在于，压力分散型锚索由几个单元组成，各单元间锚索长度及其自由段长度不同，致使各单元间因自由段长度不同而产生伸长量不同。

因此，在进行整体分级张拉前，要先计算各单元间的差异伸长量和差异荷载增量，并先进行补足荷载张拉及预张拉。

二、差异荷载增量、差异伸长量和理论伸长量计算1、计算公式因压力分散型锚索各单元长度长短不一，故必须先计算相邻两单元之间的差异伸长量和差异荷载增量。

YK48+045-115及YK47+885-980边坡预应力锚索张拉计算书一、预应力锚索的主要设计参数和要求1．预应力锚索采用6￠s15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.24mm，公称面积140mm2，弹性模量为195000N/mm2。

2．预应力钢绞线的设计吨位650KN，控制张拉力бcon 为715KN。

3. 预应力钢绞线的锚固段长均为8m，自由段为长度为20m，千斤顶工作长度为0.35m。

4.张拉设备校准方程P=51.4500F+0.55P—压力指示器示值(MPa)F—标准力值（MN）二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。

一般标定的有效期限为6个月或使用200次或发现有不正常情况也须重新标定。

张拉采用液压千斤顶100t级进行张拉，张拉前先对钢绞线预调。

单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。

钢绞线张拉的简明工艺：预应力筋的张拉顺序：0→15%*бcon（初张拉）→210KN→430KN→715KN（锚固）三、钢绞线张理论拉伸长值及压力表读数计算1．计算公式△L=PL/AE式中：P 预应力钢绞线的平均张拉力（KN），L 预应力钢绞线的长度（mm）A 预应力钢绞线的公称面积，取140mm2E 预应力钢绞线的弹性模量，取195000N/mm22．理论伸长值及油表读数值计算（1）当б=бcon*15％（初张拉）时张拉力：F=715*0.15KN=107.25KN=0.10725MN理论伸长：△L=715000*0.15*（20000+350）/(6*140*195000)=13.32mm压力表读数：P=51.4500F+0.55＝6.07 MPa（2）当б=210KN时张拉力：F=210KN==0.21MN理论伸长：△L=210000*（20000+350）/(6*140*195000)=26.09mm 压力表读数：P=51.4500F+0.55＝11.35 MPa（3）当б=430KN时张拉力：F=430KN=0.43MN理论伸长：△L=430000*（20000+350）/(6*140*195000)=53.42mm 压力表读数：P=51.4500F+0.55＝22.67 MPa（4）当б=бcon =715KN时张拉力：F=715KN=0.715MN理论伸长：△L=715000*（20000+350）/(6*140*195000)=88.83mm 压力表读数：P=51.4500F+0.55＝37.34 MPa3．张拉的实际伸长值预应力筋采用应力控制方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值的差值应符合设计要求，设计无规定时，实际伸长值与理论伸长值的差值应控制在6％以内，否则应暂停张拉，待查明原因并采取措施予以调整后，方可继续张拉。
