2008-2011年中考题电学

图2 2008年６．如图２所示，电源电压保持不变，R 1=2R 2，开关Ｓ断开时，电流表的示数为Ｉ1，R 1消耗的功率为P 1；开关S 闭合时，电流表示数为电流表的示数为Ｉ2，R 1消耗的功率为P 2，则，则A ．Ｉ1∶Ｉ2＝１∶１，P 1∶P 2＝３∶１＝３∶１B ．Ｉ1∶Ｉ2＝１∶３，P 1∶P 2＝１∶１＝１∶１C ．Ｉ1∶Ｉ2＝３∶１，P 1∶P 2＝１∶１＝１∶１D ．Ｉ1∶Ｉ2＝１∶１，P 1∶P 2＝１∶３＝１∶３ 23．如图9所示，电压U 恒定为8V ，R 1＝12Ω。

滑动变阻器的滑片P 从一端滑到另一端的过程中，电压表的示数从3V 变到6V ，则R2的阻值为的阻值为 Ω，滑动变阻器的最大阻值为，滑动变阻器的最大阻值为 Ω。

35．某物理兴趣小组同学设计了如图22（甲）所示的电路图进行实验探究，电源为可调压直流学生电源，电压表量程为“０～15”，电流表量程为“0～06A ”，小灯泡标有“6V 1.2W ”字样,Ro 为20Ω的定值电阻.小组根据记录的电流表和电压表示数变化，描绘出U －I 关系图,如图22(乙)所示. (1)求灯泡正常发光时的电阻。

求灯泡正常发光时的电阻。

(2)求当电压表示数为1V 时，通过Ro 的电流的电流（3）调节电源电压，求当小灯泡与定值电阻Ro 消 耗的总功率为0。

8W 时，小灯泡的实际电功率。

时，小灯泡的实际电功率。

2009年6、如图2所示，将滑动变阻器滑片P 从某一位置移动到另一位置，则电压表的示数由8V 变为6V ，电流表示数相应由0.4A 变为0.6A ，那么定值电阻R 0的电功率改变量为（不计温度对电阻的影响，电源电压保持不变）持不变）A ．12W B ．4W C ．8W D ．2W 23、如图8所示，电源电压保持不变，滑动变阻器的最大阻值R 0=20Ω，当只闭合开关S 1，滑片P 置于最左端a 时，电流表示数为0.2A ；当开关S 1、S 2均闭合，滑片P 置于最右端b 时，电流表示数为0.6A ，则定值电阻R 1= Ω，电源电压U = V 。

初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

中考物理电学试题及答案一、选择题（每题3分，共30分）1. 以下哪个选项是电能的单位？A. 焦耳B. 瓦特C. 牛顿D. 库仑答案：A2. 电流通过导体产生的热量与以下哪些因素有关？A. 电流的强度B. 电流通过的时间C. 导体的电阻D. 以上都是答案：D3. 家庭电路中，电能表的作用是测量：A. 电压B. 电流C. 电能D. 电阻答案：C4. 下列哪个设备可以将电能转化为机械能？A. 电热器B. 电灯C. 电动机D. 电容器答案：C5. 欧姆定律的公式是：A. V = IRB. I = VRC. R = VID. V = RI答案：A6. 串联电路中，总电阻与各分电阻的关系是：A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻之差D. 与各分电阻无关答案：A7. 并联电路中，总电流与各支路电流的关系是：A. 等于各支路电流之和B. 等于各支路电流之积C. 等于各支路电流之差D. 与各支路电流无关答案：A8. 电容器的充电和放电过程，下列说法正确的是：A. 充电时电容器两端电压增大B. 放电时电容器两端电压减小C. 充电时电容器内部电流增大D. 放电时电容器内部电流减小答案：A9. 电磁铁的磁性强弱与以下哪个因素无关？A. 电流的大小B. 线圈的匝数C. 铁芯的材质D. 线圈的电阻答案：D10. 以下哪种材料是半导体？A. 铁B. 铜C. 硅D. 铝答案：C二、填空题（每空2分，共20分）1. 电荷的定向移动形成______，电荷的定向移动方向与______方向相反。

答案：电流；正电荷2. 家庭电路中，用电器的额定电压为______伏特。

答案：2203. 电阻的单位是______，符号为Ω。

答案：欧姆4. 电功率的计算公式为______，其中P表示功率，U表示电压，I表示电流。

答案：P=UI5. 电磁波的传播速度在真空中是______米/秒。

答案：3×10^8三、计算题（每题10分，共20分）1. 一个电阻为10Ω的电阻器接到12V的电源上，求通过该电阻器的电流。

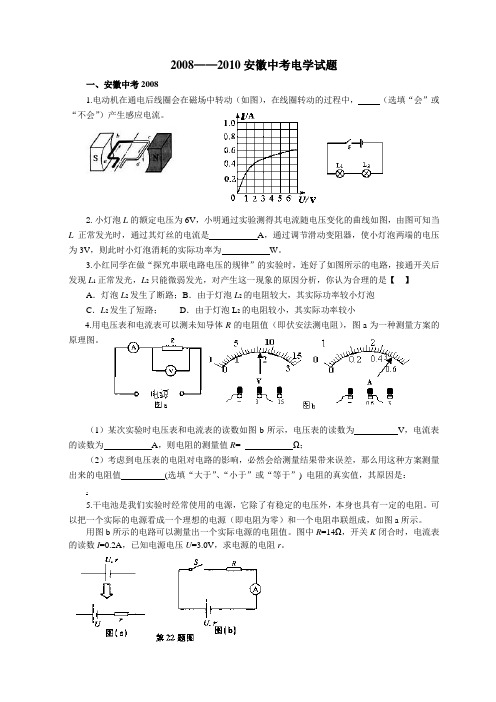

2008——2010安徽中考电学试题一、安徽中考20081.电动机在通电后线圈会在磁场中转动（如图），在线圈转动的过程中，（选填“会”或“不会”）产生感应电流。

2.小灯泡L的额定电压为6V，小明通过实验测得其电流随电压变化的曲线如图，由图可知当L正常发光时，通过其灯丝的电流是A，通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡消耗的实际功率为W。

3.小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是【】A．灯泡L2发生了断路；B．由于灯泡L2的电阻较大，其实际功率较小灯泡C．L2发生了短路；D．由于灯泡L2的电阻较小，其实际功率较小4.用电压表和电流表可以测未知导体R的电阻值（即伏安法测电阻），图a为一种测量方案的原理图。

（1）某次实验时电压表和电流表的读数如图b所示，电压表的读数为V，电流表的读数为A，则电阻的测量值R= Ω；（2）考虑到电压表的电阻对电路的影响，必然会给测量结果带来误差，那么用这种方案测量出来的电阻值(选填“大于”、“小于”或“等于”) 电阻的真实值，其原因是：.5.干电池是我们实验时经常使用的电源，它除了有稳定的电压外，本身也具有一定的电阻。

可以把一个实际的电源看成一个理想的电源（即电阻为零）和一个电阻串联组成，如图a所示。

用图b所示的电路可以测量出一个实际电源的电阻值。

图中R=14Ω，开关K闭合时，电流表的读数I=0.2A，已知电源电压U=3.0V，求电源的电阻r。

6.电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉。

现有一台电动机，当电动机两端加220V 电压时，通过电动机线圈的电流为50A 。

问：（1）每分钟该电动机消耗的电能是多少？（2）已知电流通过导体产生的热量Rt I Q 2 （其中I 、R 和t 分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？（3）这台电动机每分钟所做的机械功是多少？二、安徽中考20094．要研究电磁感应现象，可以选用图 (填“a”或“b”)所示的装置进行实验。

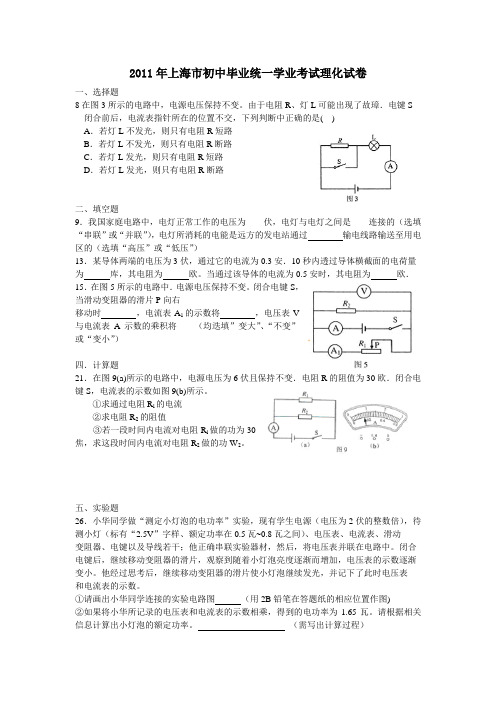

2011年上海市初中毕业统一学业考试理化试卷一、选择题8在图3所示的电路中，电源电压保持不变。

由于电阻R、灯L可能出现了故璋．电键S 闭合前后，电流表指针所在的位置不交，下列判断中正确的是( )A．若灯L不发光，则只有电阻R短路B．若灯L不发光，则只有电阻R断路C．若灯L发光，则只有电阻R短路D．若灯L发光，则只有电阻R断路二、填空题9．我国家庭电路中，电灯正常工作的电压为____伏，电灯与电灯之间是____连接的（选填“串联”或“并联”），电灯所消耗的电能是远方的发电站通过输电线路输送至用电区的（选填“高压”或“低压”）13．某导体两端的电压为3伏，通过它的电流为0.3安．10秒内透过导体横截面的电荷量为库，其电阻为欧。

当通过该导体的电流为0.5安时，其电阻为欧．15．在图5所示的电路中．电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A1的示数将，电压表V与电流表A示数的乘积将____（均迭填”变大”、“不变”或“变小”）四．计算题21．在图9(a)所示的电路中，电源电压为6伏且保持不变．电阻R的阻值为30欧．闭合电键S，电流表的示数如图9(b)所示。

①求通过电阻R l的电流②求电阻R2的阻值③若一段时间内电流对电阻R l做的功为30焦，求这段时间内电流对电阻R2做的功W2。

五、实验题26．小华同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍），待测小灯（标有“2.5V”字样、额定功率在0.5瓦~0.8瓦之间）、电压表、电流表、滑动变阻器、电键以及导线若干；他正确串联实验器材，然后，将电压表并联在电路中。

闭合电键后，继续移动变阻器的滑片，观察到随着小灯泡亮度逐渐而增加，电压表的示数逐渐变小。

他经过思考后，继续移动变阻器的滑片使小灯泡继续发光，并记下了此时电压表和电流表的示数。

①请画出小华同学连接的实验电路图（用2B铅笔在答题纸的相应位置作图)②如果将小华所记录的电压表和电流表的示数相乘，得到的电功率为1.65瓦。

中考物理电学实验探究经典习题1、为探究影响电阻大小的因素，甲同学利用同一种合金材料的a、b、c三条电阻丝进行实验，a、b长度相同，b、c粗细相同，如图1所示。

连接电路，分别接通a、b、c，电流表的三次示数如图2所示，根据示数可以得出以下结论：①比较a、b两次电表示数，可以得出电阻大小跟导体 有关。

②比较b、c两次电表示数，可以得出电阻大小跟导体 有关。

③由实验可以得出：三个电阻丝阻值从大到小关系是 。

（2）乙同学利用这套实验器材试图对电热与电阻的关系进行探究：①考虑到没有计时工具，他用小木棍蘸取等量蜡烛油分别粘放在a、b、c电阻丝的中点处，然后使a、b、c电阻丝能同时通电发热。

乙同学是想利用 来反映电阻丝发热量的大小。

②乙同学选择的电路图如图3所示，采取的是三个电阻丝 （选填“串联”或“并联”）的连接方式，请你将未完成的电路连线补充完整。

③接通电路，观察到小木棍掉落的先后顺序是 。

结合实验现象和甲同学实验得到的电阻大小关系，乙同学推测出：通电时间相同的情况下，，发现该结论与已学的焦耳定律不符。

电阻大的电阻丝产生的电热 （选填“多”或“少”）请你帮助他进行解释：在相同的通电时间内，当时，电阻大的电热就多；当时，电阻大的电热就少。

3V，定值电阻R2、用如图甲所示的电路探究“通过导体的电流与电压的关系”，电源电压为R的最大阻值为20Ω。

的阻值为10Ω，滑动变阻器'（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向右移动时电流表示数变小；（2）闭合开关前将滑动变阻器的滑片调至B端的目的是______。

闭合开关，移动滑片，发现电流表无示数，电压表示数接近电源电压，若电路仅有一处故障，故障是______；（3）排除故障后，调节滑动变阻器，记录数据如下表。

请在图所示的坐标纸中把未标出的两个点描出来并画出I-U图像；序号 1 2 3 4 5电压U/V 1.2 2.0 2.2 2.4 2.8电流I/A 0.12 0.20 0.22 0.24 0.28分析图像可得：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）若探究“通过导体的电流与电阻的关系”，需要用到阻值为5Ω、10Ω、15Ω、20Ω、25Ω的电阻。

德州市中考物理试题08-10年电学试题 （2012年1月）第五章 电流和电路（本章共包括5节：1、电荷；2、电流和电路；3、串联和并联；4、电流的强弱；5、探究串并联电路的电流规律； ）第六章 电压和电阻（本章共包括5节：1、电压；2、探究串并联电路的电压规律；3、电阻；4、变阻器； ）1、（2008年选择题，计2分）小明按照物理属性的不同将六种物品分成了a 、b 两组。

其中a 组有铜条、铅笔芯、水银;b 组有玻璃丝、塑料棒 陶瓷片。

小明这样分类依据的物理属性是( ) A.密度 B.硬度 C.导电性 D.磁性2、（2008年选择题，计2分）教室里投影仪的光源是强光灯泡,发光时必须用风扇给予降温。

为了保证灯泡不被烧坏,要求:带动风扇的电动机启动后,灯泡才能发光;风扇不转,灯泡不能发光。

则在如图3所示的四个电路图中符合要求的是 ( )3、（2009年实验探究题，计4分）4分）如图17所示，黑盒内是由一节干电池和两个等值电阻连接成的部分电路，a 、b 、c 是从电路不同位置引出的三根导线。

将电流表与a 、b 试触后相连，示数是I ；将电流表与a 、c 试触后相连，示数也是I ；将电流表与b 、c 试触后相连，示数是零。

由此可判断出黑盒内电路的连接情况。

请在虚线框内画出盒内各元件的连接情况。

4、（2010年选择题，计2分）小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，指示灯就发光提醒。

图7所示四个电路中，能体现该装置工作原理的是5、（2010年填空题，计2分）张磊同学发现家里的电风扇在使用一段时间后，扇叶上往往带有一些灰尘，其中一个原因是 ，使得扇叶容易吸附灰尘。

6、（2008年填空题，计1分）从发电站到用电地区,通常都有一段相当长的距离。

要实现如此远距离的电能输送,在目前的技术水平下一般采用高电压输电。

材料的出现,为我们将来利用其零电阻特性实现远距离大功率输电提供了可能。

电学中考经典试题及答案一、选择题1. 以下关于电流的描述，正确的是（）A. 电流是电荷的定向移动形成的B. 电流的方向与电子的移动方向相反C. 电流的方向与电子的移动方向相同D. 电流的方向与电荷的移动方向无关答案：A2. 电阻是表示导体对电流阻碍作用大小的物理量。

下列关于电阻的说法，错误的是（）A. 电阻的大小与导体的材料有关B. 电阻的大小与导体的长度有关C. 电阻的大小与导体的横截面积无关D. 电阻的大小与导体的温度有关答案：C二、填空题1. 欧姆定律的公式是_________。

答案：V = IR2. 串联电路中，总电阻等于各电阻之和，公式为_________。

答案：R_total = R1 + R2 + ...三、计算题1. 已知一个串联电路中，电阻R1为10Ω，电阻R2为20Ω，电源电压为12V，求电路中的电流。

答案：首先计算总电阻R_total = R1 + R2 = 10Ω + 20Ω = 30Ω。

然后根据欧姆定律I = V / R_total，计算电流I = 12V / 30Ω = 0.4A。

2. 一个并联电路中，电阻R1为20Ω，电阻R2为10Ω，电源电压为12V，求电路中通过R1的电流。

答案：首先计算并联电路的总电阻R_total，使用公式1/R_total = 1/R1 + 1/R2，得到1/R_total = 1/20Ω + 1/10Ω = 3/20Ω，所以R_total = 20/3Ω。

然后计算通过R1的电流I1 = V / R1 = 12V / 20Ω = 0.6A。

四、实验题1. 请设计一个实验来验证欧姆定律。

答案：实验步骤如下：a. 准备一个可变电阻器、一个电源、一个电流表和一个电压表。

b. 将可变电阻器、电流表和电压表串联连接。

c. 调节可变电阻器的阻值，记录不同阻值下的电流和电压。

d. 根据记录的数据，绘制I-V图，观察是否为直线，以验证欧姆定律。

五、简答题1. 为什么串联电路中电流处处相等？答案：在串联电路中，电流只有一条路径，因此电流在电路中各处的值是相同的。

中考物理必做10道经典电学计算题(附答案)嗨，同学们，今天咱们来聊聊中考物理电学计算题。

这可是咱们物理考试的重头戏，搞定了这些题，电学部分基本就稳了。

我呢，就给大家整理了10道必做的经典电学计算题，保证让你一看就会，一做就对！**第一题：**小明家中的电灯功率是60瓦，电压是220伏，问电灯正常工作时的电流是多少安培？（答案：0.27安培）**第二题：**一个电阻器的电阻值是100欧姆，通过的电流是2安培，问电阻器两端的电压是多少伏特？（答案：200伏特）**第三题：**小华用电池组给一个电路供电，电池组电压是3伏特，电路中有一个电阻值是10欧姆的电阻器，问电路中的电流是多少安培？（答案：0.3安培）**第四题：**一个电路中有两个电阻器，一个电阻值是4欧姆，另一个电阻值是6欧姆，它们是串联连接的，求整个电路的总电阻是多少欧姆？（答案：10欧姆）**第五题：**两个电阻器并联连接，一个电阻值是8欧姆，另一个电阻值是12欧姆，求并联电路的总电阻是多少欧姆？（答案：3.2欧姆）**第六题：**一个电路中有两个电阻器，一个电阻值是5欧姆，另一个电阻值是15欧姆，它们是串联连接的，电路中的电流是5安培，求电路中的总电压是多少伏特？（答案：100伏特）**第七题：**一个电路中有两个电阻器并联连接，一个电阻值是10欧姆，另一个电阻值是20欧姆，电路中的电压是12伏特，求电路中的电流是多少安培？（答案：1安培）**第八题：**一个电路中有三个电阻器，两个电阻值是相同的，都是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电流是3安培，求电路中的总电压是多少伏特？（答案：90伏特）**第九题：**一个电路中有两个电阻器并联连接，一个电阻值是15欧姆，另一个电阻值是30欧姆，电路中的电压是24伏特，求电路中的电流是多少安培？（答案：1.2安培）**第十题：**一个电路中有三个电阻器，一个电阻值是10欧姆，一个电阻值是20欧姆，它们是串联连接的，第三个电阻值是30欧姆，电路中的电压是50伏特，求电路中的电流是多少安培？（答案：1安培）怎么样，这些题目是不是很简单？其实电学计算题的关键就是公式要记牢，然后代入数值，算一算就出来了。

2008~2013年北京市中考题选【电学】【2008年】39．在图20所示的电路中，电源两端的电压保持不变。

只闭合开关S ，将滑片P 移至滑动变阻器R 2的中点时，电压表V 1的示数为U 1，电压表V 2的示数为U 2，电流表A 的示数为I 1，电阻R 1消耗的电功率为P 1。

闭合开关S 、S 1，当滑片P 移至滑动变阻器R 2的A 端时，电压表V 1的示数为U 1'，电压表V 2的示数为U 2'，电流表A 的示数为I 2，滑动变阻器R 2消耗的电功率P 2为1.6W 。

闭合开关S 、S 1，当滑片P 移至滑动变阻器R 2的B 端时，电流表A 的示数为I 3，电阻R 3的电功率为P 3。

已知U 1＝23U 1'，U 2＝21U 2'求：（1）电流I 1与I 2的比值； （2）电功率P 1的大小； （3）电功率P3的大小。

【2008年】39．解: 只闭合开关S ，且滑片P 置于变阻器的中点时，等效电路如图6甲所示；闭合开关S 、S 1，且滑片P 置于变阻器的A 端时，等效电路如图6乙所示； 闭合开关S 、S 1，且滑片P 置于变阻器的 B端时，等效电路如图6丙所示。

………………………………（1分） （1）由图甲、图乙得：21I I = 32R U ×23U R '= 22U U '=21 …………………………………（1分）（2）由图甲、图乙得：11U U '=22211)21(R I R R I +=23 图6 乙 丙甲 2R解得：R 1=25R 2电源两端电压不变，I 1（R 1＋21R 2＋R 3）= I 2（R 2＋R 3）解得：R 2=R 3 …………………………………（1分）P 1=21I R 1 ，P 2=22I R 2 P 1=222121R I R I P 2 =6.125)21(2⨯⨯W=1W …… …………………………（1分） （3）在乙图中：R 2=R 3 U 1′= U 2′=21UP 2=22)21(R U =324R U =1.6 W在丙图中：P 3=32R U =4P 2=4×1.6 W =6.4W ……（1分）（其他答案正确均可得分）【2009年】39．图22所示的电路中，电源两端电压U 保持不变。
