【CN209568982U】一种钻机工程机械用滑轮架构造【专利】

专利名称：一种滚轮支架
专利类型：实用新型专利
发明人：方宏
申请号：CN201921075517.1申请日：20190710
公开号：CN210265482U
公开日：
20200407
专利内容由知识产权出版社提供
摘要：本实用新型涉及机械设备安装技术领域，且公开了一种滚轮支架，包括底板，所述底板上侧的侧壁固定连接有支撑板，所述支撑板上侧的侧壁固定连接有减速器，所述减速器的一端固定连接有电机，所述减速器远离电机的一端固定连接有万向联轴节，所述万向联轴节远离减速器的一端固定连接有连接板，所述连接板远离万向联轴节一侧的侧壁固定连接有转轴，所述转轴远离连接板的一端固定连接有主轴，所述底板上侧的侧壁固定连接有多个安装板。

本实用新型有效的避免了滚轮下移影响滚轮支架的支撑效果的问题，提高了滚轮支架的稳定性，有效的提高了滚轮的稳定性，降低了滚轮的磨损速度，提高了滚轮的使用寿命。

申请人：德阳凡瑞机电设备有限公司
地址：610000 四川省德阳市六盘山路西侧
国籍：CN
更多信息请下载全文后查看。

专利名称：一种钻机的机架结构
专利类型：实用新型专利
发明人：袁磊,周建伟,温冰,张秋霞,李华翔,苏绘梦申请号：CN201620140749.0
申请日：20160225
公开号：CN205503019U
公开日：
20160824
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种钻机的机架结构，所述钻机包括钻机本体和伸缩杆，包括底座，在所述底座上设置所述钻机本体；支撑装置，设置在所述底座的上部，且与所述底座固接，所述支撑装置的上端与所述钻机本体连接；阻挡件，设置在所述底座的前端，且与所述伸缩杆的前端连接。

本实用新型提供的钻机的机架结构，使得钻机固定在机构结构上就可以进行作业，能够有效提高工作效率，并使得安全性能也得以提高。

申请人：中国地质大学(武汉)
地址：430070 湖北省武汉市洪山区鲁磨路388号
国籍：CN
代理机构：北京华沛德权律师事务所
代理人：房德权
更多信息请下载全文后查看。

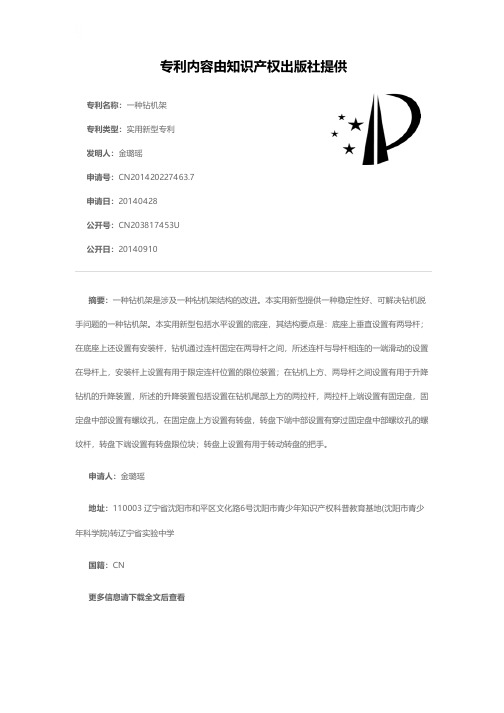

专利名称：一种钻机架
专利类型：实用新型专利
发明人：金璐瑶
申请号：CN201420227463.7申请日：20140428
公开号：CN203817453U
公开日：
20140910
专利内容由知识产权出版社提供
摘要：一种钻机架是涉及一种钻机架结构的改进。

本实用新型提供一种稳定性好、可解决钻机脱手问题的一种钻机架。

本实用新型包括水平设置的底座，其结构要点是：底座上垂直设置有两导杆；在底座上还设置有安装杆，钻机通过连杆固定在两导杆之间，所述连杆与导杆相连的一端滑动的设置在导杆上，安装杆上设置有用于限定连杆位置的限位装置；在钻机上方、两导杆之间设置有用于升降钻机的升降装置，所述的升降装置包括设置在钻机尾部上方的两拉杆，两拉杆上端设置有固定盘，固定盘中部设置有螺纹孔，在固定盘上方设置有转盘，转盘下端中部设置有穿过固定盘中部螺纹孔的螺纹杆，转盘下端设置有转盘限位块；转盘上设置有用于转动转盘的把手。

申请人：金璐瑶
地址：110003 辽宁省沈阳市和平区文化路6号沈阳市青少年知识产权科普教育基地(沈阳市青少年科学院)转辽宁省实验中学
国籍：CN
更多信息请下载全文后查看。

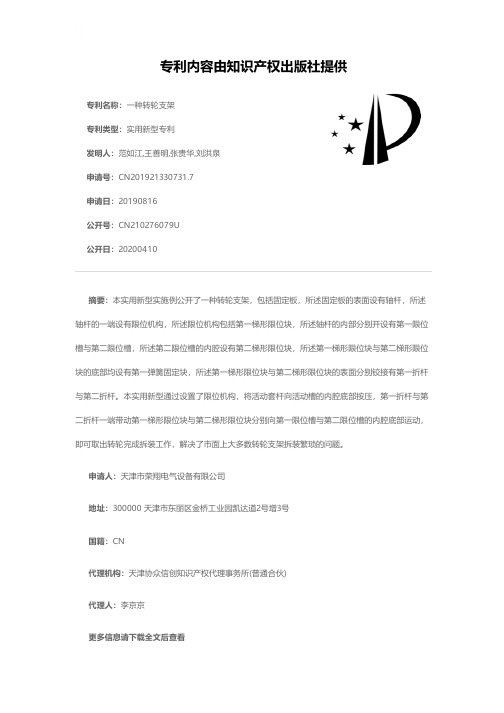

专利名称：一种转轮支架
专利类型：实用新型专利
发明人：范如江,王善明,张贵华,刘洪泉申请号：CN201921330731.7
申请日：20190816
公开号：CN210276079U
公开日：
20200410
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种转轮支架，包括固定板，所述固定板的表面设有轴杆，所述轴杆的一端设有限位机构，所述限位机构包括第一梯形限位块，所述轴杆的内部分别开设有第一限位槽与第二限位槽，所述第二限位槽的内腔设有第二梯形限位块，所述第一梯形限位块与第二梯形限位块的底部均设有第一弹簧固定块，所述第一梯形限位块与第二梯形限位块的表面分别铰接有第一折杆与第二折杆。

本实用新型通过设置了限位机构，将活动套杆向活动槽的内腔底部按压，第一折杆与第二折杆一端带动第一梯形限位块与第二梯形限位块分别向第一限位槽与第二限位槽的内腔底部运动，即可取出转轮完成拆装工作，解决了市面上大多数转轮支架拆装繁琐的问题。

申请人：天津市荣翔电气设备有限公司
地址：300000 天津市东丽区金桥工业园凯达道2号增3号
国籍：CN
代理机构：天津协众信创知识产权代理事务所(普通合伙)
代理人：李京京
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010547072.3(22)申请日 2020.06.16(71)申请人 内蒙古工业大学地址 010052 内蒙古自治区呼和浩特市新城区爱民路（北）49号内蒙古工业大学机械工程学院(72)发明人 张国兴　赵志岗　张冠龙　张秀芬　骞绍华　乌日娜　裴承慧　薛俊芳　刘海　程海鹰　(74)专利代理机构 北京市隆安律师事务所11323代理人 权鲜枝　朱营琢(51)Int.Cl.F16C 13/00(2006.01)B66C 13/06(2006.01)B66D 1/28(2006.01)G06F 30/17(2020.01)(54)发明名称一种滑轮结构、实现滑轮结构的方法(57)摘要本发明公开了一种滑轮结构、实现滑轮结构的方法。

所述滑轮结构包括滑轮本体，所述滑轮本体上设置有容纳绳索的沟槽，所述沟槽底部形成滑轮本体的内径，所述沟槽的顶部形成滑轮本体的外径，所述内径和外径之间设置有构成所述沟槽侧部的两个反向对称的圆弧段，所述圆弧段能够防止所述绳索脱离所述沟槽。

本发明公开的滑轮结构采用了圆弧型的沟槽，可以获得较大的绳索摆角而不脱槽，并且能够避免绳索脱槽带来的绳索损伤。

权利要求书4页 说明书10页 附图4页CN 111623032 A 2020.09.04C N 111623032A1.一种滑轮结构，其特征在于，所述滑轮结构包括滑轮本体，所述滑轮本体上设置有容纳绳索的沟槽，所述沟槽底部形成滑轮本体的内径，所述沟槽的顶部形成滑轮本体的外径，所述内径和外径之间设置有构成所述沟槽侧部的两个圆弧段，所述两个圆弧段反向对称设置，且所述两个圆弧段能够防止所述绳索脱离所述沟槽。

2.根据权利要求1所述的滑轮结构，其特征在于，所述圆弧段向所述沟槽内侧方向凸起形成凸起型沟槽，用于获得比直线型沟槽或凹陷型沟槽更大绳索摆角。

专利名称：一种新型机械式轮滑专利类型：发明专利
发明人：方永锋,孔朝玉
申请号：CN201910692562.X 申请日：20190730
公开号：CN110368663A
公开日：
20191025
专利内容由知识产权出版社提供
摘要：本发明提供了一种新型机械式轮滑，包括支撑板、传动箱、后滚轮和前滚轮，支撑板的一侧端固定有传动箱，传动箱的内部中间转动连接有第一齿轮，传动箱两侧壁上有单向轴承，两个单向轴承的内圈固定有滚轮轴，滚轮轴在传动箱内部中间段固定设置有第二齿轮，滚轮轴的两端分别延伸至传动箱的外部且在其延伸端分别固定设置有后滚轮，支撑板的上面靠近传动箱的位置转动连接有踏板，踏板通过传动机构与第一齿轮之间传动连接，支撑板的另一侧也转动有两个前滚轮。

解决了传统的轮滑需要人们身体大幅度的运动以便得到动力的来源，传动装置较为简单，驱动方式单一，加速麻烦，影响用户在使用轮滑过程中的乐趣性的问题。

申请人：贵州工程应用技术学院
地址：551700 贵州省毕节市七星关区杨家塘学院路贵州工程应用技术学院
国籍：CN
代理机构：西安汇恩知识产权代理事务所(普通合伙)
代理人：张燕
更多信息请下载全文后查看。

专利名称：一种可调式滚轮架专利类型：实用新型专利
发明人：石昌玉,彭智辉
申请号：CN201220312907.8申请日：20120630
公开号：CN202639740U
公开日：
20130102
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种可调式滚轮架，采用了可以绕滚轮架底座偏转的滚轮装置，滚轮架具有圆弧形的底座，从而降低了自身结构和钢管焊件的高度，滚轮架液压千斤顶及其液压泵站、电磁阀都放在中空的滚轮架支座内部，不仅能够调整滚轮的高度和中心距，而且还具有结构整体紧凑、占用空间小的特点，实现狭小空间的钢管转动、快速升降和轨道运输，操作方便且安全性高，使隧道内或类似空间限制场所的钢管焊接质量和效率提高，扩大了滚轮架的使用范围。

申请人：成都阿朗科技有限责任公司
地址：611130 四川省成都市温江区公平镇正阳街7号
国籍：CN
代理机构：四川力久律师事务所
更多信息请下载全文后查看。

专利名称：一种可调式滚轮架专利类型：实用新型专利
发明人：关强
申请号：CN202122685418.9申请日：20211104
公开号：CN216541652U
公开日：
20220517
专利内容由知识产权出版社提供
摘要：本实用新型提供一种可调式滚轮架，属于滚轮架技术领域，该一种可调式滚轮架包括基板，基板上设置有用于支撑工件的滚轮，所述基板上设置有弹性件，所述弹性件的活动端铰接有支撑座，所述支撑座的底部和所述基板铰接。

本实用新型的有益效果：当工件的长度较长的时候，需要移动支撑座，支撑座移动带动基板移动，当位于工件径向方向上的两个基板所处地面，一侧较平一侧不平的时候，位于不平地面的一侧的基板可以顺应地势向上或者向下摆动，从而使得基板和地面紧密接触，使得基板放置的更加平稳，且基板在移动的时候，沿着工件轴向方向上的基板可以快速通过，提高了基板移动的效率，弹性件的设置还使得滚轮架可以起到减震的作用。

申请人：洛阳威鼎智能科技有限公司
地址：471000 河南省洛阳市高新开发区辛店镇柳行村八、九组
国籍：CN
更多信息请下载全文后查看。

专利名称：一种可调节的滑轮结构专利类型：实用新型专利
发明人：谢云安
申请号：CN202122084242.1
申请日：20210831
公开号：CN215803981U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种可调节的滑轮结构，其包括滑轮固定座、调节螺杆、滑轮调节架和滑轮组件，调节螺杆可转动地安装于滑轮固定座，调节螺杆同轴固定有调节螺母件；滑轮调节架设置有调节螺孔、锁紧螺孔，滑轮调节架通过调节螺孔与调节螺杆螺纹连接，锁紧螺孔螺纹连接有锁紧螺丝，锁紧螺丝的内端由外往内穿过锁紧螺孔后与调节螺杆抵触；滑轮组件包括至少一个滑轮体，至少一个滑轮体可转动地安装于滑轮调节架上。

在调节滑轮体的高度时，无需对整个滑轮结构进行调节，并且操作调节螺母件可从滑轮结构的侧方对其进行拧动，无需从滑轮结构的底部进行操作，可从侧方操作调节螺母件以及锁紧螺丝。

申请人：谢云安
地址：528000 广东省佛山市南海区大沥镇曹边东南大道8号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：林华龙
更多信息请下载全文后查看。
