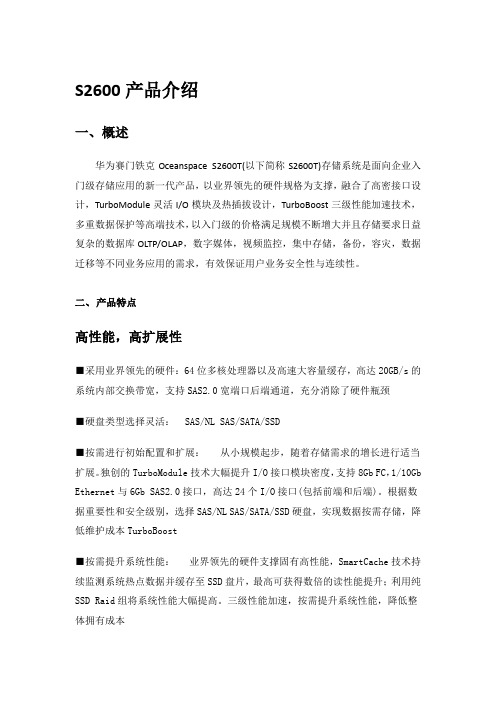

S2600产品介绍一、概述华为赛门铁克Oceanspace S2600T(以下简称S2600T)存储系统是面向企业入门级存储应用的新一代产品，以业界领先的硬件规格为支撑，融合了高密接口设计，TurboModule灵活I/O模块及热插拔设计，TurboBoost三级性能加速技术，多重数据保护等高端技术，以入门级的价格满足规模不断增大并且存储要求日益复杂的数据库OLTP/OLAP，数字媒体，视频监控，集中存储，备份，容灾，数据迁移等不同业务应用的需求，有效保证用户业务安全性与连续性。
二、产品特点高性能，高扩展性■采用业界领先的硬件：64位多核处理器以及高速大容量缓存，高达20GB/s的系统内部交换带宽，支持SAS2.0宽端口后端通道，充分消除了硬件瓶颈■硬盘类型选择灵活： SAS/NL SAS/SATA/SSD■按需进行初始配置和扩展：从小规模起步，随着存储需求的增长进行适当扩展。
独创的TurboModule技术大幅提升I/O接口模块密度，支持8Gb FC，1/10Gb Ethernet与6Gb SAS2.0接口，高达24个I/O接口(包括前端和后端)。
根据数据重要性和安全级别，选择SAS/NL SAS/SATA/SSD硬盘，实现数据按需存储，降低维护成本TurboBoost■按需提升系统性能：业界领先的硬件支撑固有高性能，SmartCache技术持续监测系统热点数据并缓存至SSD盘片，最高可获得数倍的读性能提升；利用纯SSD Raid组将系统性能大幅提高。
三级性能加速，按需提升系统性能，降低整体拥有成本高可靠，高可用性■模块化热插拔设计：TurboModule技术实现控制器、风扇、电源、I/O模块、备电模块、硬盘等模块热插拔，不影响用户业务，支持在线I/O扩容■掉电保护技术：系统掉电后内置的电池模组自动将Cache数据写入数据保险箱，保证数据不丢失■硬盘预拷贝技术：提前发现即将故障的硬盘，主动迁移故障盘数据，规避系统降级的风险，有效降低数据丢失的风险■高级数据保护技术：利用HyperImage与HostAgent实现针对应用系统数据的一致性快照，并能从快照中瞬间恢复数据；HyperClone、HyperCopy实现本地数据备份恢复；跨存储平台卷拷贝技术实现异构存储间的数据保护；远程复制技术实现数据异地备份容灾保护高效，经济，易用■购置成本低以入门级的价格获得中端存储系统的性能、扩展性和特性■自动精简配置：HyperThin技术支持容量自动扩展，提高磁盘利用效率，实现用户按需购买，降低初次购买成本和TCO■易用的管理维护工具：通过ISM统一管理界面，5步即可完成基本配置；支持声音，灯光，手机短信，邮件等多种告警手段；一键式在线Firmware升级，有效地降低用户运维成本绿色节能■硬盘节能技术：依据业务负载，实现硬盘智能休眠，可降低40%的能耗■16档智能风扇调速技术：根据系统当前温度智能调节风扇转速，降低风扇功耗及噪音，增强设备环境适应能力■CPU智能变频：根据业务压力智能调节CPU工作频率，在业务压力小时，降低CPU工作频率，大大降低系统功耗三、产品规格。
华为S2600T维护手册我们在平时维护过程中，可以通过华为提供的统一的设备管理软件进行管理，如下将对维护过程中的常用过程进行讲解。
一、ISM介绍ISM 设备管理软件为OceanStor T系列存储提供统一的存储管理解决方案，ISM通过安全便捷的图形用户界面、全网故障监控、针对应用场景制作和优化的配置向导、灵活安装部署等人性化的设计帮助您快速完成设备发现、状态监控和资源配置等存储管理操作。
二、基础业务配置在该视频监控项目中，S2600T向网络视频中心管理平台提供存储空间，简单的一个实现top图如下所示：Top图基础业务配置简介我们的基础业务配置通过在ISM（S2600T统一的管理软件）来进行配置。
步骤1、登陆ISM1、在维护终端运行浏览器。
2、在浏览器地址栏中输入访问地址。
浏览器弹出“安全警报”对话框。
XXX.XXX.XXX.XXX为ISM所在存储系统控制器管理网口的IP地址，以西安未央看守所为例XXX.XXX.XXX.XXX为10.161.172.248。
3、单击“确定”。
浏览器转入“此网站的安全证书有问题”页面。
4、单击“继续浏览此网站”链接。
浏览器转入ISM安装页面。
安装完ISM后，桌面生成ISM的快捷方式。
（在一台电脑上安装一次后就无需再安装）5、双击ISM快捷方式。
6、在ISM 菜单栏上，选择“系统-》发现设备”。
7、在“指定IP地址”后，输入设备ip地址备注：以西安未央看守所为例IP地址为10.161.172.248。
8、输入“用户名”和“密码”。
备注：“用户名”和“密码”默认值是“admin”和“Admin@storage”。
是访问存储设备的用户名和密码。
用户名和密码不要透露给不相干的人员，防止这些人员登陆到ism删除相关空间资源，导致影响视频监控业务。
9、单击“确定”。
10、当设备发现进度达到100%，在ISM的导航树上将显示发现的设备节点。
步骤2、创建RAID组。
1、在ISM导航树上，选择“所有设备-》存储资源-》RAID”。
1版权所有©华为技术有限公司2014。
保留一切权利 。

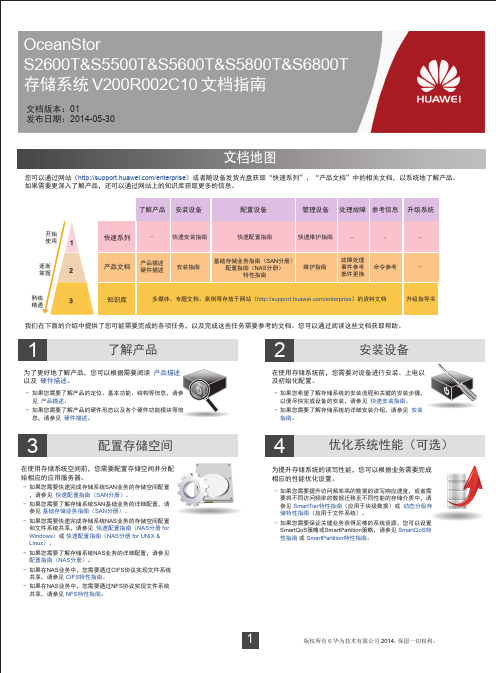

21OceanStorS2600T&S5500T&S5600T&S5800T&S6800T 存储系统 V200R002C10 文档指南文档版本：01发布日期：2014-05-30您可以通过网站（/enterprise ）或者随设备发货光盘获取“快速系列”、“产品文档”中的相关文档，以系统地了解产品。
如果需要更深入了解产品，还可以通过网站上的知识库获取更多的信息。
我们在下面的介绍中提供了您可能需要完成的各项任务，以及完成这些任务需要参考的文档。
您可以通过阅读这些文档获取帮助。
文档地图为了更好地了解产品，您可以根据需要阅读 产品描述 以及 硬件描述。
- 如果您需要了解产品的定位、基本功能、结构等信息，请参见 产品描述。
- 如果您需要了解产品的硬件形态以及各个硬件功能模块等信息，请参见 硬件描述。
为提升存储系统的读写性能，您可以根据业务需要完成相应的性能优化设置。
- 如果您需要提升访问频率高的数据的读写响应速度，或者需要将不同访问频率的数据迁移至不同性能的存储介质中，请参见 SmartTier 特性指南（应用于块级数据）或 动态分级存储特性指南（应用于文件系统）。
- 如果您需要保证关健业务获得足够的系统资源，您可以设置SmartQoS 策略或SmartPartition 策略，请参见 SmartQoS 特性指南 或 SmartPartition 特性指南。
在使用存储系统前，您需要对设备进行安装、上电以及初始化配置。
- 如果您希望了解存储系统的安装流程和关键的安装步骤，以便尽快完成设备的安装，请参见 快速安装指南。
- 如果您需要了解存储系统的详细安装介绍，请参见 安装指南。
34了解产品安装设备优化系统性能（可选）配置存储空间了解产品开始使用逐渐掌握熟练精通快速系列----安装指南快速配置指南快速安装指南快速维护指南维护指南升级指导书多媒体、专题文档、案例等存放于网站（/enterprise ）的资料文档基础存储业务指南（SAN 分册）配置指南（NAS 分册）特性指南故障处理事件参考部件更换命令参考产品描述硬件描述产品文档知识库安装设备配置设备管理设备处理故障升级系统参考信息-在使用存储系统空间前，您需要配置存储空间并分配给相应的应用服务器。
华为S2600T维护手册华为S2600T维护手册我们在平时维护过程中，可以通过华为提供的统一的设备管理软件进行管理，如下将对维护过程中的常用过程进行讲解。
一、ISM介绍ISM 设备管理软件为OceanStor T系列存储提供统一的存储管理解决方案，ISM 通过安全便捷的图形用户界面、全网故障监控、针对应用场景制作和优化的配置向导、灵活安装部署等人性化的设计帮助您快速完成设备发现、状态监控和资源配置等存储管理操作。
二、基础业务配置在该视频监控项目中，S2600T向网络视频中心管理平台提供存储空间，简单的一个实现top图如下所示：Top图基础业务配置简介我们的基础业务配置通过在ISM（S2600T统一的管理软件）来进行配置。
步骤1、登陆ISM1、在维护终端运行浏览器。
2、在浏览器地址栏中输入访问地址https://XXX.XXX.XXX.XXX。
浏览器弹出“安全警报”对话框。
XXX.XXX.XXX.XXX为ISM所在存储系统控制器管理网口的IP地址，以西安未央看守所为例 XXX.XXX.XXX.XXX为10.161.172.248。
3、单击“确定”。
浏览器转入“此网站的安全证书有问题”页面。
4、单击“继续浏览此网站”链接。
浏览器转入ISM安装页面。
安装完ISM后，桌面生成ISM的快捷方式。
（在一台电脑上安装一次后就无需再安装）5、双击ISM快捷方式。
6、在ISM 菜单栏上，选择“系统-》发现设备”。
7、在“指定IP地址”后，输入设备ip地址备注：以西安未央看守所为例IP地址为10.161.172.248。
8、输入“用户名”和“密码”。
备注：“用户名”和“密码”默认值是“admin”和“Admin@storage”。
是访问存储设备的用户名和密码。
用户名和密码不要透露给不相干的人员，防止这些人员登陆到ism删除相关空间资源，导致影响视频监控业务。
9、单击“确定”。
10、当设备发现进度达到100%，在ISM的导航树上将显示发现的设备节点。
2600 Series 用户手册2009年1月机器类型：4433, 4445型号：目录安全信息 (5)序言 (6)查找有关打印机的信息 (6)安装打印机 (9)处理安装过程中的安全性警告 (9)安装打印机（只用作复印机） (9)了解打印机的部件 (14)使用打印机操作面板 (15)了解打印机软件 (17)安装打印机软件 (17)安装可选的XPS驱动程序（仅限于Windows Vista用户） (17)使用Windows打印机软件 (18)使用Macintosh（英文版）打印机软件 (19)装入纸张和文档原件 (21)装入纸张 (21)装入各种类型的纸张 (21)将文档原件放置在扫描仪玻璃上 (24)打印 (26)打印基本文档 (26)打印文档 (26)打印网页 (26)打印多份文档 (27)逐份打印 (27)先打印最后一页（倒序打印） (28)将多页文档打印到一张纸上 (28)暂停打印作业 (29)取消打印作业 (30)打印特殊文档 (31)选择适当的特殊类型纸张 (31)使用打印机软件打印照片 (31)打印信封 (32)打印标签 (32)打印自定义尺寸的纸张 (33)打印其他的特殊文档 (34)保存和删除打印设置 (35)复印 (36)进行复印 (36)复印4 x 6照片 (36)扫描 (37)扫描文档原件 (37)取消扫描作业 (37)传真 (39)发送传真 (39)自动接收传真 (40)维护打印机 (41)维护打印墨盒 (41)安装打印墨盒 (41)取出旧的打印墨盒 (42)再填充打印墨盒 (43)使用原装Lexmark打印墨盒 (43)清洗打印墨盒喷头 (44)擦洗打印墨盒的喷头和触点 (44)维护打印墨盒 (45)擦洗扫描仪玻璃 (45)清洗打印机的外壳 (45)订购耗材 (46)订购打印墨盒 (46)订购纸张和其他耗材 (46)回收Lexmark产品 (47)问题解答 (48)使用打印机问题解答软件（仅限于Windows） (48)安装问题解答 (48)电源指示灯不亮 (48)软件不能安装 (49)页面不能打印 (50)反安装并重新安装软件 (52)启用USB端口（Windows） (53)解决打印机电源问题 (54)通告 (55)产品信息 (55)版本通告 (55)能源消耗 (58)索引 (64)安全信息请只使用随同此产品提供的电源和电源线，或者使用经过制造商认证的电源和电源线作为替代。
OceanStor T Series Unified StorageHighlightscationUnified SAN and NAS: Supports SAN and NAS storage protocols, structured and non-structured data within one storage system Unified protocols: Compatible with various storage networks and protocols, including iSCSI, FC, NFS, CIFS, HTTP, and FTPGUI-based central storage management:Provides a graphical user interface for central management of fi les and data blocks. The wizards guide users through every con fi gurationFlexibility and ReliabilityUpgrade: Users can easily upgrade block-level storage to uni fi ed storage Hot swapping modules: Users can hot-swap controllers, fans, power supplies, I/O modules, and hard disks without compromising ongoing user servicesDiversified disk types: Supports SAS, NL SAS, SATA, FC and SSD disks, tting into various scenariosReliable architecture: Full component redundancy prevents single points of failure. Data coffer and fi le system mirror improve system reliability Advanced I/O port scalability and flexibility: Supports up to 12ModelS2600TS5500TS5600TS5800TBlock Storage Component Storage processor Multi-core processors Cache size8GB/16GB 8GB/16GB/32GB 24GB/48GB 96GB/192GB Extended cache1.2TB 1.2TB2.4TB3.6TBNumber of controllers 2Front-end port types 8Gbps FC, 1Gbps iSCSI, 10Gbps Iscsi(TOE)8Gbps FC, 1Gbps iSCSI, 10Gbps iSCSI (TOE), 10Gbps FCoE Back-end port types 6Gbps SAS 2.0 wide port 6Gbps SAS 2.0 wide port 4Gbps FC,6Gbps SAS 2.0 wide port 4Gbps FC,6Gbps SAS 2.0 wide port Number of onboard I/O ports Front end: 12 x 1 Gbps iSCSI ports;Back end: 4 x SAS 2.0 wide ports Front end: 8 x 8 Gbps Fibre Channel ports;Back end: 4 x SAS 2.0 wide ports 00Maximum. number of I/O modules221012Maximum number of disk slots 27652811521440Supported disk types SAS, NL SAS, SATA, SSD SAS, NL SAS, SATA, SSD SAS, NL SAS, SATA, SSD,FC SAS, NL SAS, SATA, SSD,FC RAID levels0,1, 3, 5, 6, 10, 50Maximum number of snapshots 256102420482048Maximum number of LUNs 2048409640968192Mobile Management Supported.N/A N/A N/A TurboModule Supported.Functional software HyperImage (snapshot),HyperCopy (LUN copy), HyperClone (split mirror), HyperMirror (synchronous/asynchronous remote replication), HyperThin (thin provisioning), UltraPath (multipathing), DiskGuard (host-side data protection), SmartCache (dynamic data caching in TurboBoost)File Storage Component Number of file engine nodes 22, 42, 4, 62, 4, 6, 8Cache size per node 16GB 16GB 24GB 24GB File softwareDST (dynamic storage tiering), Snapshot (file system snapshot), Mirror (file system mirror),Replication (file system remote replication), Symantec NetBackup Client (embedded Symantec network backup client)ProtocolFC, iSCSI, NFS, CIFS, FTP , HTTPCompatible operating system Including AIX, HP-UX, Solaris, Linux, WindowsVirtual Environment Virtual machine VMware, Citrix, Hyper-VValue-added feature VMware VAAI support for VSphere and VCenter integrationPhysical Specifications Power supplyAC: 100 V to 127 V, or 200 V to 240 V DC: –60 V to –48 VArray power consumption 2 U controller enclosure: ≤380W4 U controller enclosure: ≤527W2 U controller enclosure: ≤ 539W2 U disk enclosure: ≤307W4 U disk enclosure: ≤ 527W4 U controller enclosure: ≤598W 2 U disk enclosure: ≤307W 4 U disk enclosure: ≤527W File engine power consumption 4 U file engine: ≤ 800WArray dimensions (H x W x D)2 U controller enclosure: 86.1mm x 446mm x 582mm 4 U controller enclosure: 175mm x 446mm x 502mm 4 U disk enclosure: 175mm%446mm%412mm 2 U disk enclosure: 86.1mm x 446mm x 412mm 4 U disk enclosure: 175mm x 446mm x 412mm File engine dimensions (H x W x D) 4 U, 175mm x 446mm x 502mmWeight2U Controller enclosure≤ 22.98kg4U Disk enclosure ≤ 25.2kgController enclosure ≤ 23.9kg 2 U SAS disk enclosure ≤ 14.9kg 4 U SAS disk enclosure≤ 25.2kg Controller enclosure ≤ 43.6kg2 U SAS disk enclosure ≤ 14.9kg4 U SAS disk enclosure ≤ 25.2kg4 U FC disk enclosure ≤ 24.9kgTechnical Speci ficationsHUAWEI TECHNOLOGIES CO., LTD.Huawei Industrial BaseBantian LonggangShenzhen 518129, P .R. ChinaTel: +86-755-28780808Copyright © Huawei Technologies Co., Ltd. 2013. All rights reserved.THIS DOCUMENT IS FOR INFORMATION PURPOSE ONLY, AND DOES NOT CONSTITUTE ANY KIND OF WARRANTIES.。
华为Oceanstor S2600 管理手册
一、笔记本连接存储
使用网线连接存储的RJ-45口（如下图所示）,将笔记本的IP地址设置成192.168.128.*网段(最好在1-100只之内)。
，子网掩码为255.255.255.0
(存储)
设置完成后，ping存储地址192.168.128.102
通后，说明已连接成功。
使用IE登录Ism。
登录方式为：
http://192.168.128.102
登录后显示的为：
下载ISM，安装。
成功后点击桌面的图标，输入用户名，密码(admin 123456)
进入系统后，查看是否有报错信息，点击“告警”，可看到告警信息。
具体操作可参看手册
华赛-OceanStor_S2
600_存储系统_初始配置
二、日志收集方法：
使用华为的日志收集工具：OceanStor Toolkit V100R002C20SPC500 可在华为官网下载安装。
toolkit的打开界面如下所示：
第一次登录的时候，需要设置设备的属性：IP地址为：192.168.128.102。
点击下一步，输入用户名密码：admin 123456 。
端口号为22
为了日志信息的完整性，需要输入调试密码，调试密码为:654321
设备配置完毕后，点击“我的工具”中的“信息收集”，开始收集日志信息。
