第十二章 电能 能量守恒定律精选试卷测试卷(解析版)

高中物理必修第3册第十二章 电能 能量守恒定律试卷测试卷 （word 版，含解析）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．（1）下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是_____A ．测出两组I 、U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2rB ．多测几组I 、U 的数据，求出几组E 、r ，最后分别求出其平均值C ．测出多组I 、U 的数据，画出U-I 图像，在根据图像求E 、rD ．多测几组I 、U 的数据，分别求出I 和U 的平均值，用电压表测出断路时的路端电压即 为电动势E ，再利用闭合电路欧姆定律求出内电阻r（2）(多选)用如图甲所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图乙所示的U-I 图像，由图像可知_______A ．电池的电动势为1.40VB ．电池内阻值为3.50ΩC ．外电路短路时的电流为0.40AD ．当电压表示数为1．20V 时，电路电流为0．2A（3）如上（2）中甲图所示，闭合电键前，应使变阻器滑片处在________（填“左”或“右”）端位置上．（4）．(多选)为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，才能达到实验目的_______A ．一个电流表和一个电阻箱B ．一个电压表、一个电流表和一个滑动变阻器C ．一个电压表和一个电阻箱D ．一个电流表和一个滑动变阻器【答案】C ； AD ； 左； ABC【解析】(1) A 项中根据两组测量数据可以算出一组E 、r 值，但不能减少偶然误差；B 项中可行，但不符合题目中“直观、简便”的要求，D 选项的做法是错误的，故符合要求的选项为C ．(2) A 项：由图示图象可知，电源U-I 图象与纵轴交点坐标值为1.40，则电源的电动势测量值为1.40V ，故A 正确；B 项：电源内阻等于图象斜率的大小，为1U r I∆==Ω∆，故B 错误；C 项：由图示图象可知，路端电压为1.00V 时，电路电流为0.4A ，可知外电路发生短路时的电流为= 1.4E I A r=短，故C 错误； D 项：当电压表示数为1.20V 时，0.20E U I A r ='-=，故D 正确； (3)为了保护用电器，在闭合开关前滑动变阻器应调到最大电阻处，即应使变阻器滑片处在左端位置；(4) 测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir ，可以一个电压表、一个电流表分别测量路端电压和电流，用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量．也可以用电流表和电阻箱组合，可代替电流表和电压表，或用电压表和电阻箱组合，代替电压表和电流表，同样能测量电源的电动势和内阻，故ABC 正确．点晴：由图象的纵坐标可知电源的电动势，由纵坐标的交点可知路端电压为1V 时的电流，由闭合电路欧姆定律可得出内电阻；测定电源的电动势和内阻的原理是闭合电路欧姆定律，实验的电路有三种，分别是伏安法、伏阻法和安阻法．2．同学们用如图1所示的电路测量两节干电池串联而成的电池组的电动势E 和内电阻r 。

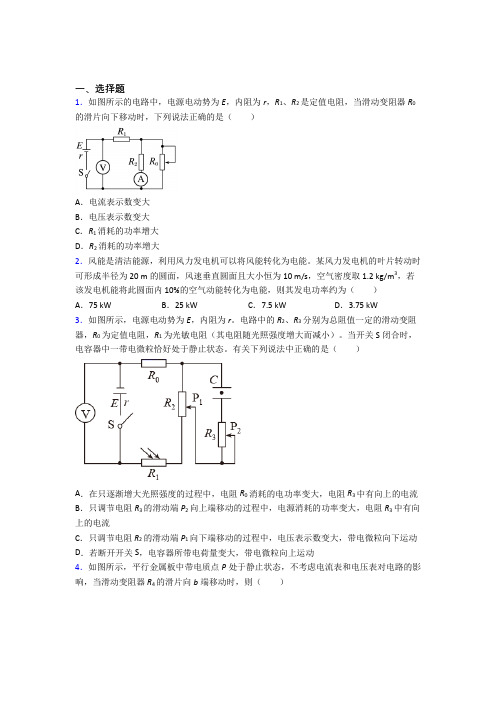

一、选择题1．如图所示的电路中，电源电动势为E，内阻为r，R1、R2是定值电阻，当滑动变阻器R0的滑片向下移动时，下列说法正确的是（）A．电流表示数变大B．电压表示数变大C．R1消耗的功率增大D．R2消耗的功率增大2．风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW3．如图所示，电源电动势为E，内阻为r。

电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。

当开关S闭合时，电容器中一带电微粒恰好处于静止状态。

有关下列说法中正确的是（）A．在只逐渐增大光照强度的过程中，电阻R0消耗的电功率变大，电阻R3中有向上的电流B．只调节电阻R3的滑动端P2向上端移动的过程中，电源消耗的功率变大，电阻R3中有向上的电流C．只调节电阻R2的滑动端P1向下端移动的过程中，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动4．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大5．现有标有“110V 40W”的灯泡L1和标有“110V 100W”的灯泡L2及一只最大阻值为500Ω的滑动变阻器R，将它们接在220V的电路中，在如图所示的几种接法中，能让L1，L2同时正常发光的是（）A．B．C．D．6．如图所示。

R1、R2均为可变电阻，电源内阻不可忽略，平行板电容器C的极板水平放置，闭合电键S，电路稳定时，带电油滴悬浮在极板间静止不动，则下列说法正确的是（）A．减小R2油滴向上加速运动B．减小R1油滴向上加速运动C．增大R1油滴向上加速运动D．断开S，油滴保持静止不动7．如图所示，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电压表、电流表示数均变大，灯泡L将变亮B．定值电阻R0中将有从右向左的电流C．电压表示数改变量与电流表示数改变量之比变小D．电源输出功率一定变小8．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A．一个电流表和一个电阻箱B．一个电压表、一个电流表和一个滑动变阻器C．一个电压表和一个电阻箱D．一个电流表和一个滑动变阻器9．如图所示，直流电路中，R1、R2是定值电阻，R3是光敏电阻，其阻值随光照增强而减小，当开关S闭合时，处在电容器两板间M点的带电液滴恰好能保持静止。

一、选择题1．如图所示，电源电动势为E，内阻为r。

电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。

当开关S闭合时，电容器中一带电微粒恰好处于静止状态。

有关下列说法中正确的是（）A．在只逐渐增大光照强度的过程中，电阻R0消耗的电功率变大，电阻R3中有向上的电流B．只调节电阻R3的滑动端P2向上端移动的过程中，电源消耗的功率变大，电阻R3中有向上的电流C．只调节电阻R2的滑动端P1向下端移动的过程中，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动2．如图的U-I图象中，直线I为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻R的伏安特性曲线。

用该电源与电阻R组成闭合电路，则（）A．电源电动势 3V，内阻2ΩB．电阻的阻值为2ΩC．电源的效率为 66.7% D．电源的总功率为 4W3．如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（）A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大4．用电压表检查如图所示电路中的故障，闭合开关后测得U ab=0 V，U ad=5.0 V，U bc=0 V，U cd=5.0V，则此故障可能是（）A．L断路B．R断路C．R′断路D．S断路5．对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大6．四个定值电阻连成如图所示的电路。

R A、R C的规格为“6V 6W”，R B、R D的规格为“6V12W”。

将该电路接在输出电压U=11V的恒压电源上，则（）A．R A的功率最大，为6WB．R B的功率最小，为0. 67WC．R C的功率最小，为1.33WD．R D的功率最大，为12W7．在如图所示的电路中，当闭合开关S后，若将滑动变阻器的滑片P向下调节，则以下判断正确的是（）A．灯L1变亮，电压表的示数减小B．灯L1变暗，电流表的示数增大C．灯L2变亮，电压表的示数增大D ．灯L 2变暗，电流表的示数减小8．电动势为E ，内阻为r 的电源与定值电阻1R 、2R 、滑动变阻器R 连接成如图所示电路，已知R r =，22R r =，滑动变阻器的最大阻值为2r ，所有电表均为理想电表，当滑动变阻器的滑片P 从a 端向b 端滑动时，下列说法正确的是（ ）A ．通过定值电阻1R 中的电流减小B ．定值电阻2R 消耗的功率增大C ．滑动变阻器R 消耗的功率一直增大D ．电源的输出功率增大9．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L 1、L 2分别标有“3V 、3W”，“9V 、4.5W”字样。

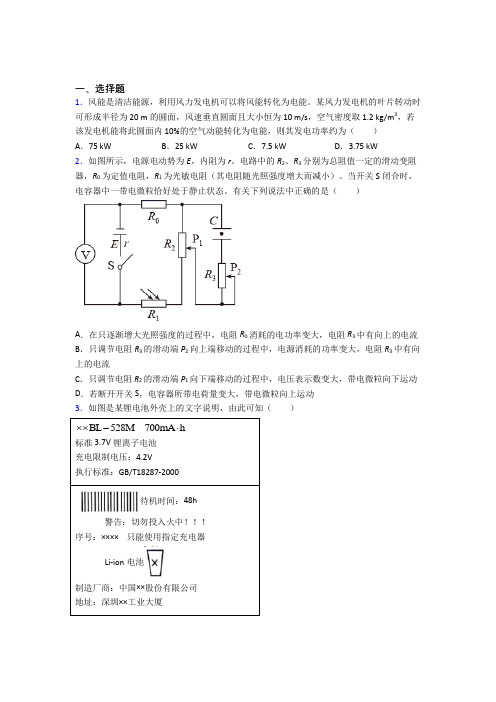

一、选择题1．风能是清洁能源，利用风力发电机可以将风能转化为电能。

某风力发电机的叶片转动时可形成半径为20 m的圆面，风速垂直圆面且大小恒为10 m/s，空气密度取1.2 kg/m3，若该发电机能将此圆面内10%的空气动能转化为电能，则其发电功率约为（）A．75 kW B．25 kW C．7.5 kW D．3.75 kW2．如图所示，电源电动势为E，内阻为r。

电路中的R2、R3分别为总阻值一定的滑动变阻器，R0为定值电阻，R1为光敏电阻（其电阻随光照强度增大而减小）。

当开关S闭合时，电容器中一带电微粒恰好处于静止状态。

有关下列说法中正确的是（）A．在只逐渐增大光照强度的过程中，电阻R0消耗的电功率变大，电阻R3中有向上的电流B．只调节电阻R3的滑动端P2向上端移动的过程中，电源消耗的功率变大，电阻R3中有向上的电流C．只调节电阻R2的滑动端P1向下端移动的过程中，电压表示数变大，带电微粒向下运动D．若断开开关S，电容器所带电荷量变大，带电微粒向上运动3．如图是某锂电池外壳上的文字说明，由此可知（）⨯⨯-⋅BL528M 700mA h标准3.7V锂离子电池充电限制电压：4.2V执行标准：GB/T18287-2000待机时间：48h警告：切勿投入火中！！！序号：×××× 只能使用指定充电器Li-ion电池制造厂商：中国××股份有限公司地址：深圳××工业大厦A．该电池通过1C的电量时，非静电力做功3.7JB．两块此种型号电池串联使用的电动势为8.4VC．该电池的额定工作电流一定为700mAD．该电池完全放电将有10584J的化学能转化为电能4．在如图所示的电路中，当滑动变阻器的滑片向b端移动时（）A．电压表和电流表的读数都减小B．电压表和电流表的读数都增大C．电压表的读数增大，电流表的读数减小D．电压表的读数减小，电流表的读数增大5．如图所示。

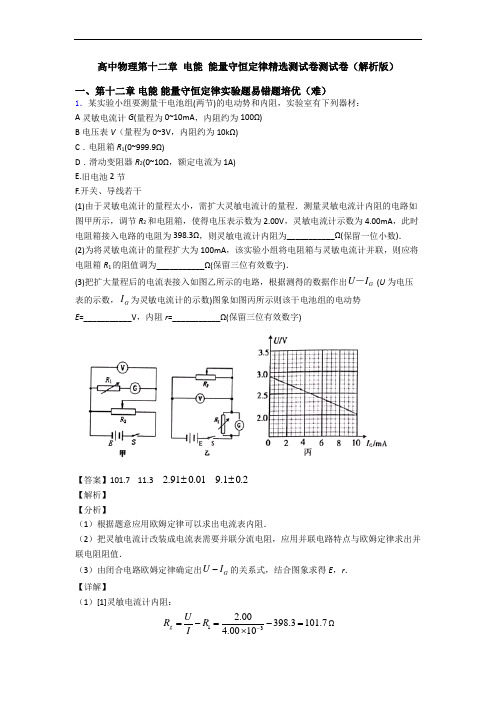

高中物理第十二章 电能 能量守恒定律精选测试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．某实验小组要测量干电池组(两节)的电动势和内阻，实验室有下列器材：A 灵敏电流计G (量程为0~10mA ，内阻约为100Ω)B 电压表V （量程为0~3V ，内阻约为10kΩ)C ．电阻箱R 1(0~999.9Ω)D ．滑动变阻器R 2(0~10Ω，额定电流为1A)E.旧电池2节F.开关、导线若干(1)由于灵敏电流计的量程太小，需扩大灵敏电流计的量程．测量灵敏电流计内阻的电路如图甲所示，调节R 2和电阻箱，使得电压表示数为2.00V ，灵敏电流计示数为4.00mA ，此时电阻箱接入电路的电阻为398.3Ω，则灵敏电流计内阻为___________Ω(保留一位小数)．(2)为将灵敏电流计的量程扩大为100mA ，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为___________Ω(保留三位有效数字)．(3)把扩大量程后的电流表接入如图乙所示的电路，根据测得的数据作出G U I － (U 为电压表的示数，G I 为灵敏电流计的示数)图象如图丙所示则该干电池组的电动势E =___________V ，内阻r =___________Ω(保留三位有效数字)【答案】101.7 11.3 2.910.01± 9.10.2±【解析】【分析】（1）根据题意应用欧姆定律可以求出电流表内阻．（2）把灵敏电流计改装成电流表需要并联分流电阻，应用并联电路特点与欧姆定律求出并联电阻阻值．（3）由闭合电路欧姆定律确定出G U I -的关系式，结合图象求得E ，r ．【详解】（1）[1]灵敏电流计内阻：132.00398.3101.74.0010g U R R I -=-=-=⨯Ω（2）[2]灵敏电流计满偏电流为10mA ，把它改装成100mA 的电流表，电流表量程扩大了10倍，并联电阻分流为90mA ，为电流计的9倍，由并联电路特点可知，并联电阻阻值：101.711.399g R R ===并Ω （3）[3][4]电流表示数：10G I I =，由图示电路图可知，电源电动势：10G E U Ir U I r =+=+整理得：()10G U E r I =-由图示G U I -图象可知，电源电动势：E =2.91V ，图象斜率：k =10r =32.91 2.00911010G U I -∆-==∆⨯ 电源内阻：r =9.1Ω。

人教版高中物理第十二章电能能量守恒定律精选试卷练习卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某同学在做“测电源电动势与内阻”的实验中，可使用的器材有：A．两只相同的毫安表（量程I g＝3mA，内阻R g＝1000Ω）；B．滑动变阻器R1（最大阻值20Ω）；C．滑动变阻器R2（最大阻值2000Ω）；D．各种规格的定值电阻R0；E．电源E（电动势约为3.0V）；F．开关、导线若干．由于给出的毫安表量程太小，该同学首先要把一只毫安表改装成量程为0.6A的电流表，他需要把阻值为__________Ω的定值电阻R0与毫安表并联（结果保留一位小数）.该同学将用如右上方的电路图进行实验，测定电源的电动势和内阻．在实验中发现变阻器的滑片由左向右逐渐滑动时，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，当滑片临近最右端时，电流表G2示数急剧变化．出现这种问题，应更换一个总阻值比原来______(选填“大”或“小”)的变阻器．在更换变阻器后,该同学连好电路，改变滑动变阻器滑片的位置，读出毫安表G1、G2的示数分别为I1、I2，并得到多组数据，建立直角坐标系，作出了I2和I1的关系图线，经拟合得到直线I2＝3.0mA－0.4I1 ,则得出电源电动势E＝_____V，内阻r＝_____Ω．（保留一位小数）【答案】5.0 Ω小 3.0V 2.0Ω【解析】【详解】[1]已知量程I g＝3mA，内阻R g＝1000Ω, 0.6I=A，设电流表的量程扩大的倍数为n，gInI=并联的电阻为R,根据并联电路的特点则有1gRRn=-解得R=5.0Ω[2]当变阻器的滑片由左向右逐渐滑动时，变阻器的阻值逐渐减小，外电路电阻减小，电流表G1示数逐渐增大，电流表G2示数接近3.0mA并且几乎不变，说明变阻器的电阻接近零时，路端电压才接近电源电动势，出现这种问题，应更换一个总阻值比原来小的变阻器，[3][4]G1示数是1I时,电路中的总电流是21200I I+，由闭合电路的欧姆定律得()221200gE I R I I r=++整理得21200g gE rI IR r R r=-++I2＝3.0mA－0.4I1由I2和I1的关系图线得图线的截距b=3.0mA，斜率0.4K=-0.003gER r=+ A2000.4GrR r=+解得 3.0E=V，解得 2.0r=Ω2．小王和小李两同学分别用电阻箱、电压表测量不同电源的电动势和内阻。

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（word版，含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．某研究性学习小组利用伏安法测定某一电池组的电动势和内阻，实验原理如图甲所示，其中，虚线框内为用灵敏电流计G改装的电流表A，V为标准电压表，E为待测电池组，S为开关，R为滑动变阻器，R0是标称值为4.0Ω的定值电阻．①已知灵敏电流计G的满偏电流I g=100μA、内阻r g=2.0kΩ，若要改装后的电流表满偏电流为200mA，应并联一只Ω（保留一位小数）的定值电阻R1；②根据图甲，用笔画线代替导线将图乙连接成完整电路；③某次试验的数据如下表所示：该小组借鉴“研究匀变速直线运动”试验中计算加速度的方法（逐差法），计算出电池组的内阻r= Ω（保留两位小数）；为减小偶然误差，逐差法在数据处理方面体现出的主要优点是．④该小组在前面实验的基础上，为探究图甲电路中各元器件的实际阻值对测量结果的影响，用一已知电动势和内阻的标准电池组通过上述方法多次测量后发现：电动势的测量值与已知值几乎相同，但内阻的测量值总是偏大．若测量过程无误，则内阻测量值总是偏大的原因是．（填选项前的字母）A．电压表内阻的影响 B．滑动变阻器的最大阻值偏小C．R1的实际阻值比计算值偏小 D．R0的实际阻值比标称值偏大测量次数12345678电压表V读数U/V 5.26 5.16 5.04 4.94 4.83 4.71 4.59 4.46改装表A读数I/mA20406080100120140160【答案】（2）①1.0 ②如图所示③ 1.66 充分利用测得的数据④CD【解析】解：1.根据改装后电表的量程1g ggI rI IR=+,代入解得11.0R=Ω.2.实物图如图所示3.根据闭合电路的欧姆定律()E U I R r=++可得UR rI∆+=∆,故1551U UR rI I-+=-,或2662U UI I--或3773U UI I--或()()()123456784884515.664U U U U U U U UU UI I I I+++⋅+++-==Ω--可得: 1.66r=Ω．因充分利用测得的数据,故减少一次测量的偶然误差．4.实验中,电压表为标准电压表,由于电动势的测量值与已知值几乎相同,说明电压表和滑动变阻器对实验没有影响.电压表的变化量和电流表的变化量比值的绝对值为电源内阻r和定值电阻0R之和,当1R的实际阻值比计算值偏小时,电流表的读数比实际值偏小,则测得内阻将偏大,C正确.当0R的实际阻值比标称值偏大时,算得的电源内阻也偏大,D正确.2．某实验小组设计了如图所示的电路，用于研究热敏电阻TR的伏安特性曲线，所用电压表量程为3V，内阻V R约10kΩ，电流表量程为0.5A，内阻A 2.5R=Ω，R为电阻箱。

第十二章 电能 能量守恒定律精选试卷测试卷（解析版）一、第十二章 电能 能量守恒定律实验题易错题培优（难）1．（1）下列给出多种用伏安法测电池电动势和内阻的数据处理方法，其中既能减小偶然误差又直观、简便的是_____A ．测出两组I 、U 的数据，代入方程组E=U 1+I 1r 和E=U 2+I 2rB ．多测几组I 、U 的数据，求出几组E 、r ，最后分别求出其平均值C ．测出多组I 、U 的数据，画出U-I 图像，在根据图像求E 、rD ．多测几组I 、U 的数据，分别求出I 和U 的平均值，用电压表测出断路时的路端电压即 为电动势E ，再利用闭合电路欧姆定律求出内电阻r（2）(多选)用如图甲所示的电路测定电池的电动势和内阻，根据测得的数据作出了如图乙所示的U-I 图像，由图像可知_______A ．电池的电动势为1.40VB ．电池内阻值为3.50ΩC ．外电路短路时的电流为0.40AD ．当电压表示数为1．20V 时，电路电流为0．2A（3）如上（2）中甲图所示，闭合电键前，应使变阻器滑片处在________（填“左”或“右”）端位置上．（4）．(多选)为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，才能达到实验目的_______ A ．一个电流表和一个电阻箱B ．一个电压表、一个电流表和一个滑动变阻器C ．一个电压表和一个电阻箱D ．一个电流表和一个滑动变阻器 【答案】C ； AD ； 左； ABC 【解析】(1) A 项中根据两组测量数据可以算出一组E 、r 值，但不能减少偶然误差；B 项中可行，但不符合题目中“直观、简便”的要求，D 选项的做法是错误的，故符合要求的选项为C ． (2) A 项：由图示图象可知，电源U-I 图象与纵轴交点坐标值为1.40，则电源的电动势测量值为1.40V ，故A 正确；B 项：电源内阻等于图象斜率的大小，为1Ur I∆==Ω∆，故B 错误； C 项：由图示图象可知，路端电压为1.00V 时，电路电流为0.4A ，可知外电路发生短路时的电流为=1.4EI A r=短，故C 错误； D 项：当电压表示数为1.20V 时，0.20E UI A r='-=，故D 正确； (3)为了保护用电器，在闭合开关前滑动变阻器应调到最大电阻处，即应使变阻器滑片处在左端位置；(4) 测定电源的电动势和内阻的原理是闭合电路欧姆定律E=U+Ir ，可以一个电压表、一个电流表分别测量路端电压和电流，用滑动变阻器调节外电阻，改变路端电压和电流，实现多次测量．也可以用电流表和电阻箱组合，可代替电流表和电压表，或用电压表和电阻箱组合，代替电压表和电流表，同样能测量电源的电动势和内阻，故ABC 正确． 点晴：由图象的纵坐标可知电源的电动势，由纵坐标的交点可知路端电压为1V 时的电流，由闭合电路欧姆定律可得出内电阻；测定电源的电动势和内阻的原理是闭合电路欧姆定律，实验的电路有三种，分别是伏安法、伏阻法和安阻法．2．一研究学习小组，为了测定两节串联干电池组的电动势E 和内电阻r ，实验器材有：一只DIS 电流传感器（可视为理想电流表，测得的电流用I 表示），一只电阻箱（阻值用R 表示），一只开关和导线若干。

一、选择题1．用电压表检查如图所示电路中的故障，闭合开关后测得U ab =0 V ，U ad =5.0 V ，U bc =0 V ，U cd =5.0V ，则此故障可能是（ ）A ．L 断路B ．R 断路C ．R ′断路D ．S 断路 2．如图所示。

R 1、R 2均为可变电阻，电源内阻不可忽略，平行板电容器C 的极板水平放置，闭合电键S ，电路稳定时，带电油滴悬浮在极板间静止不动，则下列说法正确的是（ ）A ．减小R 2油滴向上加速运动B ．减小R 1油滴向上加速运动C ．增大R 1油滴向上加速运动D ．断开S ，油滴保持静止不动 3．现有规格为“220V ，36W”的排气扇，如图所示，排气扇电动机的线圈电阻为40Ω，当正常工作时，排气扇的（ ）A ．通电电流计算式为220A 40I = B ．输出功率计算式为2220(36)W 40P =-出 C ．发热功率计算式为236()40W 220P =⨯热 D ．电功率大于36W4．在如图所示的电路中，闭合开关S 后，L 1、L 2两灯泡都正常发光，后来由于某种故障使L 2突然变亮，电压表读数减小，由此推断，该故障可能是（ ）A．L1灯丝烧断B．电阻R2断路C．电阻R2短路D．电容器被击穿短路5．对接入某电路中的用电器，下列说法中正确的是（）A．工作时间相同，额定功率较大的用电器消耗电能不一定较多B．用电器两端所加电压越大，其额定功率也越大C．用电器内通过的电流越大，其额定功率也越大D．通电时间越长，它的电功率越大6．为了测出电源的电动势和内阻，除待测电源和开关、导线以外，配合下列哪组仪器，不能达到实验目的（）A．一个电流表和一个电阻箱B．一个电压表、一个电流表和一个滑动变阻器C．一个电压表和一个电阻箱D．一个电流表和一个滑动变阻器7．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。

高中物理必修第3册第十二章电能能量守恒定律试卷测试卷（解析版）一、第十二章电能能量守恒定律实验题易错题培优（难）1．利用如图所示的电路既可以测量电压表和电流表的内阻，又可以测量电源电动势和内阻，所用到的实验器材有：两个相同的待测电源（内阻r约为1Ω）电阻箱R1（最大阻值为999.9Ω）电阻箱R2（最大阻值为999.9Ω）电压表V（内阻未知）电流表A（内阻未知）灵敏电流计G，两个开关S1、S2主要实验步骤如下：①按图连接好电路，调节电阻箱R1和R2至最大，闭合开关S1和S2，再反复调节R1和R2，使电流计G的示数为0，读出电流表A、电压表V、电阻箱R1、电阻箱R2的示数分别为0.40A、12.0V、30.6Ω、28.2Ω；②反复调节电阻箱R1和R2（与①中的电阻值不同），使电流计G的示数为0，读出电流表A、电压表V的示数分别为0.60A、11.7V。

回答下列问题：(1)步骤①中，电流计G的示数为0时，电路中A和B两点的电势差U AB=______ V；A和C 两点的电势差U AC=______ V；A和D两点的电势差U AD=______ V；(2)利用步骤①中的测量数据可以求得电压表的内阻为_______ Ω，电流表的内阻为______Ω；(3)结合步骤①步骤②的测量数据，电源电动势E为___________V，内阻为________Ω。

【答案】012.0V -12.0V 1530Ω 1.8Ω 12.6V 1.50【解析】【分析】【详解】(1)[1][2][3]．步骤①中，电流计G的示数为0时，电路中AB两点电势相等，即A和B两点的电势差U AB=0V；A和C两点的电势差等于电压表的示数，即U AC=12V；A和D两点的电势差U AD= =-12 V；(2)[4][5]．利用步骤①中的测量数据可以求得电压表的内阻为1121530120.430.6V U R U I R ==Ω=Ω-- 电流表的内阻为21228.2 1.80.4DA A U R R I =-=-=Ω (3)[6][7]．由闭合电路欧姆定律可得 2E =2U AC +I∙2r即2E =24+0.8r同理''222AC E U I r =+⋅即2E =2×11.7+0.6∙2r解得E =12.6V r=1.50Ω2．如图(a)为某同学组装完成的简易多用电表的电路图．图中E 是电池；R 1、R 2、R 3、R 4和R 5是固定电阻，R 6是可变电阻；表头G 的满偏电流为250 μA ，内阻为480 Ω.虚线方框内为换挡开关，A 端和B 端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V 挡和5 V 挡，直流电流1 mA 挡和2.5 mA 挡，欧姆×100 Ω挡．(1)图(a)中的A 端与________（填“红”或“黑”）色表笔相连接． (2)关于R 6的使用，下列说法正确的是________（填正确答案标号）． A ．在使用多用电表之前，调整R 6使电表指针指在表盘左端电流“0”位置B ．使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置C ．使用电流挡时，调整R 6使电表指针尽可能指在表盘右端电流最大位置 (3)根据题给条件可得R 1＋R 2＝________Ω，R 4＝________Ω.(4)某次测量时该多用电表指针位置如图（b ）所示．若此时B 端是与“1”相连的，则多用电表读数为________；若此时B 端是与“3”相连的，则读数为________；若此时B 端是与“5”相连的，则读数为________．（结果均保留3位有效数字） 【答案】黑 B 160 880 1.47mA 1.10×103 Ω 2.95 V【解析】 【分析】 【详解】(1)[1] 欧姆表内置电源正极与黑表笔相连，负极与红表笔相连，即红进黑出，A 端与电池正极相连，电流从A 端流出，A 端与黑表笔相连；(2)[2]由电路图可知6R 只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流档时也不需要调节6R ； A.与分析不符，故A 错误； B.与分析相符，故B 正确； C.与分析不符，故C 错误；(3)[3]B 端与“1”“2”相连时，该多用电表挡位分别为直流2.5 mA 挡、直流1 mA 挡，如图所示由电表的改装原理可知B 端与“2”相连时，有：122G GG I r R I R I =++ 解得：12160ΩR R +=[4]B 端与“4”相连时，如图所示多用电表为直流电压1 V 挡，表头并联部分电阻：442880ΩG GU I r R I -== (4)[5]B 端与“1”相连时，电表读数为1.47 mA ；[6]B 端与“3”相连时，多用电表为欧姆×100Ω挡，读数为：311.0100Ω 1.1010Ω⨯=⨯[7]B 端与“5”相连时，多用电表为直流电压5 V 挡，读数为：1475V 2.95V 250⨯=3．测定电源的电动势和内电阻的实验电路和U -I 图像如下:（1）闭合开关前为防止电表过载滑动变阻器的滑动头P 应放在_____处 （2）现备有以下器材： A .干电池1个 B .滑动变阻器（0~50Ω） C .滑动变阻器（0~1750Ω） D .电压表（0~3V ） E .电压表（0~15V ） F .电流表（0~0.6A ） G .电流表（0~3A ）其中滑动变阻器应选_____，电流表应选____，电压表应选_____．(填字母代号) （3）由U-I 图像．由此可知这个干电池的电动势E =_______V ，内电阻r =______Ω． （4）由于电压表的分流作用使本实验电路存在系统误差，导致E 测___ E 真，，r 测____r 真(填“>”“<”或“=”)【答案】a B D F 1.5 0.75 < < 【解析】 【分析】 【详解】（1）[1] 闭合开关之前滑动变阻器的滑动头P 应放在最大值位置处，即a 处． （2）[2]滑动变阻器起控制电流的作用，而电源电动势大约1.5V ，电路中电流较小，故为了便用调节，滑动变阻器选取B ．[3]电源电动势大约1.5V ，因此电压表选择量程为3V 的比较合适，故电压表选择D ， [4]由图可知，电路中的电流较小，因此电流表选择F ．（3）[5]在U -I 图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为1.5V ；[6]图象中的斜率表示电源的内阻，则有：1.5 1.20.750.4r -==Ω（4）[7][8]由图所示电路图可知，相对于电源来说，电流表采用外接法，由于电压表分流，电流测量值小于真实值，当外电路短路时，电流测量值等于真实值，电源的U -I 图象如图所示：电源的U -I 图象与纵轴交点坐标值是电源电动势，图象斜率的绝对值是电源内阻，由图象可知，电源电动势的测量值小于真实值，电源内阻测量值小于真实值．4．电流表G 1的量程为0～5mA ，内阻r ＝290Ω，把它改装成如图甲所示的一个多量程多用电表.电流档小量程为0～10mA ，大量程为0～100mA ；电压档小量程为0～10V ，大量程为0～25V.(1)某次测量时该多用电表指针位置如图乙所示.若此时开关S 端是与“6”相连的，则此多用电的表读数为_____.(2)已知图甲中的电源E 的电动势为15V ，当把开关S 接到位置4，短接A 、B 表笔进行欧姆调零后，用该档测量一个未知电阻阻值，指针偏转到电流表G 1满偏刻度的15处，则该电阻的阻值为_____kΩ.(3)此多用电表的表笔A 为_____（“红色”或“黑色”），图中电阻R 5＝_____Ω. 【答案】20.0V （19.8～20.2） 6 红色 29 【解析】 【详解】(1)[1]开关S 端与“6”相连，作为大量程电压表使用，量程为0～25V ，根据电压表读数规则可知，多用电表读数为20.0V ；(2)[2]分析多用电表内部结构，开关S 端与“4”相连，则作为欧姆表使用，此时干路电流最大为I m ＝10mA ，则根据闭合电路欧姆定律可知，E ()5mx I R r =+内E＝I m r内联立解得R x＝6kΩ；(3)[3]电流从红表笔流入电表，故多用电表的表笔A为红表笔.[4]当开关S端接“1”时，电流挡的量程为0～100mA，根据电表改装原理可知，I g(r+R6)＝(I1-I g)R5；当开关S端接“2”时，电流挡的量程为0～10mA，I g r＝(I2-I g)(R5+R6），联立解得R5＝29Ω.5．用电流表和电压表测定由三节干电池串联组成的电池组（电动势约4.5V，内电阻约1Ω）的电动势和内电阻，除了待测电池组，电建，导线外，还有下列器材供选用∶A．电流表∶量程0.6A，内电阻约1ΩB．电流表∶量程3A，内电阻约0.2ΩC．电压表∶量程3V，内电阻约30kΩD．电压表∶量程6V，内电阻约60kΩE.滑动变阻器∶0~1000Ω，额定电流0.5AF.滑动变阻器∶0~20Ω，额定电流2A(1)为了使测量结果尽量准确，电流表应选用________，电压表选用________，滑动变阻器应选用________（均填仪器的字母代号）(2)下图为正确选择仪器后，连好的部分电路，为了使测量误差尽量小，还需要在电路中用导线将________和________相连、________和________相连、________和________相连。
