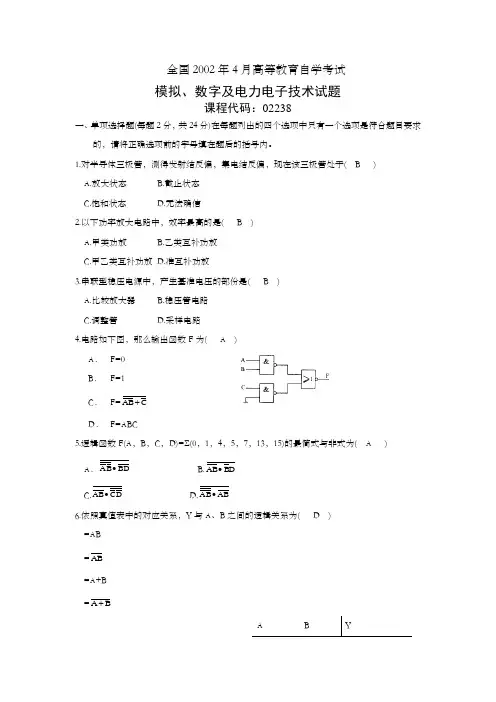

2002年4月自考模拟数字及电力电子技术试题

一、单项选择题(本大题共12小题,每小题2分,共24分)在每小题列出的四个

选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。

1. 对半导体三极管,测得发射结反偏,集电结反偏,此时该三极管处于( ) A. 放大状态 B. 截止状态 C. 饱和状态 D. 无法确定

2. 下列功率放大电路中,效率最高的是( )

A. 甲类功放

B. 乙类互补功放

C. 甲乙类互补功放

D. 准互补功放

3. 串联型稳压电源中,产生基准电压的部分是( )

A. 比较放大器

B. 稳压管电路

C. 调整管

D. 采样电路 4. 电路如图所示,则输出函数F 为( )

A.B.C.D.0F =1F =F AB C =+F ABC

=

F

5. 逻辑函数F(A,B,C,D)=Σ(0,1,4,5,7,13,15)的最简式与非式为( ) A .AB BD ⋅ B. AB BD ⋅ C. AB CD ⋅ D. AB AB ⋅

6. 根据真值表中的对应关系,Y 与A 、B 之间的逻辑关系为( )

=

A. Y AB

=

B. Y AB

=+ C. Y A B

=+ D. Y A B

7. CMOS集成基本RS触发器的特性方程

1

n n

Q S RQ

SR

+

⎧⎪

⎪⎩

=+

=,错误的解释是()

A. 不允许S、R信号同时为1

B. S、R信号不能同时为0

C. SR=10时,触发器置1

D. SR=01时,触发器置0

8. 图示电路,输出Y为()

A. B. C. D.

A

B

Y A B

+

AB

AB

A B

+

A. B. C. D.

DD

o

υi

输出为定时矩形波

产生矩形波

将矩形波变为同频率三角波

将缓变波形变为同频率矩形波

9. 电路如图所示,其功能是( )

10. 以下各项功能或特点,晶闸管所不具有的为( )

A. 放大功能

B. 单向导电

C. 门极所控

D. 大功率

11. 变更斩波器工作率α的最常用一种方法是( )

A. 既改变斩波周期,又改变开关关断时间

B. 保持斩波周期不变,改变开关导通时间

C. 保持开关导通时间不变,改变斩波周期

D. 保持开关断开时间不变,改变斩波周期

12. 以下各项中不属于电压型逆变器特点的是( )

A. 若是电机负载为实现再生制动需增加一套反并联的变流器

B. 输出交流电流波形为矩形波

C. 直流侧为一电压源

D. 应设有反馈二极管

二、填空题(本大题共8小题,每小题2分,共16分)

13. 带电容滤波的整流电路适用于负载电流的场合;带电感滤波的

整流电路适用于负载电流的场合。

14. 选择稳压管稳压电路中限流电阻的一个条件是流过稳压管的最小电流应

稳定电流I z,另一个条件是流过稳压管的最大电流应最大稳定电流

I ZM。

15. 直接耦合放大电路中,当△u i=0时,△u o≠0,这种现象被称为;

由温度变化而引起△u o变化的现象又称之为。

16. 二进制数1100111012所对应的八进制数为,它所对应的十六进制数为。

17. 逻辑函数()

=⊕++的最简表达式是。

Y A B C ABC ABC

18. 与CMOS电路相比,TTL电路功耗,抗干扰能力。

19. 在GTR和IGBT两种自关断器件中,属于电压驱动的器件是,属

于电流驱动的器件是。

20. 正弦脉宽调制(SPWM)的载波信号波形一般是波,基准信号波形为波。

三、分析、计算、作图题(共50分)

21. (5分)图示电路中,已知R b1=5kΩ,R b2=15kΩ,R e=2.3kΩ,R c=5kΩ,R L=5kΩ,

V CC=12V,三极管导通时U BEQ=0.7V,β=50,r bb′=100Ω。

1.画出该电路的直流通路;

2.估算该电路的静态工作点I CQ及U CEQ。

++–

U o

22. (5分)文氏电桥正弦波振荡器电路如题图所示:

(1) 为满足产生振荡的相位平衡条件,试用符号“+”和“–”分别标出集成运放的同相输入端与反相输入端;

(2) 为满足振荡的振幅平衡条件,图中R f 应取多大?

U o

23. (5分)两极放大器电路如题图所示;

(1) 为稳定放大器的电压放大倍数,应在电路中引入何种方式的级间负反馈;

(2) 在图中加入适当的反馈元件,画出相应的反馈电路。

+U o

24. (6分)由全加器构成的电路如图所示,试写出Y1与D1,D0的最简与或表达式。

25.(6分)分析题图所示时序电路。要求:Array(1)写出驱动方程、状态方程;

(2)画出时序图(设Q2Q1的初态为00);

(3)判断该电路是几进制计数器。

26. (8分)电路如题图所示,要求:

(1) 画出74161状态图;

(2) 写出F与Q4Q3Q2Q1的逻辑函数表达式。
