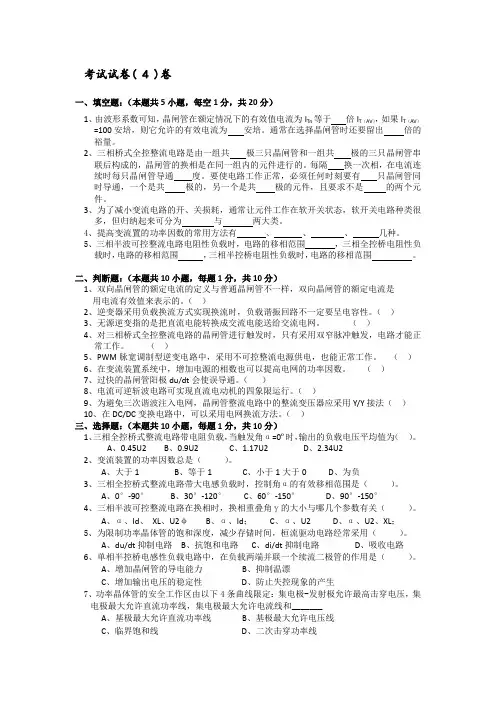

电力电子模拟试卷四（附答案）
一、填空题：（本题共5小题，每空1分，共20分）
1、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于倍I T（AV），如果I T（AV）=100
安培，则它允许的有效电流为安培。通常在选择晶闸管时还要留出倍的裕量。
2、三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后
构成的，晶闸管的换相是在同一组内的元件进行的。每隔换一次相，在电流连续时每只晶闸管导通度。要使电路工作正常，必须任何时刻要有只晶闸管同时导通，一个是共极的，另一个是共极的元件，且要求不是的两个元件。
3、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，
但归纳起来可分为与两大类。
4、提高变流置的功率因数的常用方法有、、、几种。
5、三相半波可控整流电路电阻性负载时，电路的移相范围，三相全控桥电阻性负载时，电
路的移相范围，三相半控桥电阻性负载时，电路的移相范围。
二、判断题：（本题共10小题，每题1分，共10分）
1、双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是
用电流有效值来表示的。（）
2、逆变器采用负载换流方式实现换流时，负载谐振回路不一定要呈电容性。（）
3、无源逆变指的是把直流电能转换成交流电能送给交流电网。（）
4、对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工
作。（）
5、PWM脉宽调制型逆变电路中，采用不可控整流电源供电，也能正常工作。（）
6、在变流装置系统中，增加电源的相数也可以提高电网的功率因数。（）
7、过快的晶闸管阳极du/dt会使误导通。（）
8、电流可逆斩波电路可实现直流电动机的四象限运行。（）
9、为避免三次谐波注入电网，晶闸管整流电路中的整流变压器应采用Y/Y接法（）
10、在DC/DC变换电路中，可以采用电网换流方法。（）
三、选择题：（本题共10小题，每题1分，共10分）
1、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。A、0.45U2
B、0.9U2
C、1.17U2
D、2.34U2
2、变流装置的功率因数总是（）。
A、大于1
B、等于1
C、小于1大于0
D、为负
3、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）。
A、0°-90°
B、30°-120°
C、60°-150°
D、90°-150°
4、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关（）。
A、α、I d、X L、U2φ
B、α、I d；
C、α、U2
D、α、U2、X L；
5、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）。
A、du/dt抑制电路
B、抗饱和电路
C、di/dt抑制电路
D、吸收电路
6、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（）。
A、增加晶闸管的导电能力
B、抑制温漂
C、增加输出电压的稳定性
D、防止失控现象的产生
7、功率晶体管的安全工作区由以下4条曲线限定：集电极-发射极允许最高击穿电压，集电极最大允许直流功率线，集电极最大允许电流线和_______
A、基极最大允许直流功率线
B、基极最大允许电压线
C、临界饱和线
D、二次击穿功率线
8、直流斩波电路是一种______变换电路。
A、AC/AC
B、DC/AC
C、DC/DC
D、AC/DC
9、三相半波带电阻性负载时，α为度时，可控整流输出的电压波形处于连续和断续的临界状
态。
A、0度
B、60度
C、30度
D、120度。
10、在晶闸管触发电路中，改变的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压
B、控制电压
C、脉冲变压器变比
D、整流变压器变比
四、简答题：（本题共4小题，共28分）
1、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么？（8分）
2、下面BOOST升压电路中，电感L与电容C的作用是什么？（6分）
u ab u ac
u bc u b u ca u cb u ab u ac u d 3、晶闸管变流装置中为什么在主电路上要加入整流变压器进行降压？（7分）
4、单相电压型逆变电路中，电阻性负载和电感性负载对输出电压、电流有何影响？电路结构有哪些变化？（7分）
五、作图题：（本题共2小题，共14分）
1、对于下图所示的桥式可逆斩波电路，若需使电动机工作于反转电动状态，试分析电路的工作情况，并绘出相应的两条电流流通路径，同时标注电流流向。（8分）
2、设三相桥式可控整流电路工作于有源逆状态，试画出β=60º时的整流输出电压波形（6分）
六、计算题（本题共1小题，共18分）
1、三相全控桥式整流电路，L =0.2H ，R =4Ω，要求U d 从0~220V 之间变化。试求：
（1）不考虑控制角裕量时的，整流变压器二次线电压。（3分）
（2）如电压，电流裕量取2倍，计算晶闸管额定电压，电流值。（8分）
（3）变压器二次电流有效值I 2。（4分）
（4）计算整流变压器二次侧容量S 2。（3分）
参考答案
一、填空（本题共5小题，每空1分，共20分）
1、空1 1.57；空2 157；空3 1.5—2；
2、空1 阴；空2 阳；空3 60度；空4 120；
空5 两；空6 阴；空7 阳；空8 不在同一桥臂上；
