电力电子技术模拟试题（附答案）一、判断题（共100题，每题1分，共100分）1.无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）A、正确B、错误正确答案：B2.平板式晶闸管的缺点是安装不方便。
（）A、正确B、错误正确答案：A3.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A4.为防止过电流，只须在晶闸管电路中接入快速熔断器即可。
（）A、正确B、错误正确答案：B5.GTO开通时间是指延迟时间和上升时间之和。
（）A、正确B、错误正确答案：A6.给晶闸管加上正向阳极电压它就会导通。
A、正确B、错误正确答案：B7.降压斩波电路运行情况只有一种：电感电流连续模式。
（）A、正确B、错误正确答案：B8.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.GTO制成逆导型，能够承受反向电压。
（）A、正确B、错误正确答案：B11.降压斩波电路斩波开关关断时，电感充电。
（）A、正确B、错误正确答案：B12.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B13.在三相半波可控整流电路中，晶闸管承受的最大反压为2倍相电压U2。
（）A、正确正确答案：B14.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A15.电压型逆变器其中间直流环节以电容贮能。
（）A、正确B、错误正确答案：A16.整流电路按电路结构不同分为零式电路和桥式电路。
（）A、正确B、错误正确答案：A17.降压斩波电路中二极管作用是续流。
（）A、正确B、错误正确答案：A18.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B19.直流变换电路多用于牵引调速。
（）A、正确B、错误正确答案：A20.无源逆变电路是把直流电能逆变成交流电能送给交流电网。
电工四级考试模拟题含答案一、单选题（共60题，每题1分，共60分）1、三相电源绕组产生的三相电动势在相位上互差()。
A、120°B、180°C、90°D、30°正确答案：A2、双极型半导体器件是()。
A、三级管B、场效应管C、二极管D、稳压管正确答案：A3、放大电路采用负反馈后，下列说法不正确的是()。
A、放大能力提高了B、非线性失真减小了C、通频带展宽了D、放大能力降低了正确答案：A4、一台三相变压器的联接组别为YN，d11，其中的“11”表示变压器的低压边()电角度。
A、线电势相位滞后高压边线电势相位330°B、相电势相位滞后高压边相电势相位30°C、线电势相位超前高压边线电势相位330°D、相电势相位超前高压边相电势相位30°正确答案：A5、把电动势为 1.5V的干电池以正向接法直接接到一个硅二极管的两端，则该管()。
A、电流为零B、被烧坏C、击穿D、电流基本正常正确答案：B6、某照明用输电线两端电压为220V，通过电流是10A，10分钟内可产生热量()。
A、6×104JB、1×104JC、6×103JD、4×105J正确答案：A7、CS2型手动操作机构分闸角度的调整，应调整()部件。
A、支持螺钉B、摩擦弹簧C、拉杆D、牵引杆正确答案：B8、正弦交流电路中的总电压，总电流的最大值分别为Um和Im，则视在功率为()。
A、UmImB、1/√2UmImC、√2UmImD、UmI/2正确答案：D9、集成运算放大器的最大特点是()。
A、开环增益很大，输出阻抗髙B、开环增益很大，输入阻抗高，输出阻抗小C、开环增益很大，体积小D、开环增益很大，输入阻抗很小正确答案：D10、三相电源绕组星形联接时对外可输出()电压。
A、四种B、三种C、二种D、一种正确答案：C11、测量仪表进行检验的目的是检查仪表各项技术特性，特别是()是否符合规定。
电工四级考试模拟题及答案一、单选题（共60题，每题1分，共60分）1、按励磁方式分类，直流电机可分为()种。
A、5B、3C、4D、2正确答案：C2、FN4-10型真空负荷开关是三相户内高压电器设备，在出厂作交流耐压试验时，应选用交流耐压试验标准电压()KV。
A、15B、42C、10D、20正确答案：B3、"运行中的变压器发出"辭啪"声时，则是()原因造成的。
"A、个别零件松动B、有大容量动力设备起动C、过负荷D、内部绝缘击穿正确答案：D4、单向全波可控整流电路，若输入电压为Ui，则输出平均电压为()。
A、0.9Ui1+cosαB、0.45UiC、UiD、0.9Ui正确答案：A5、施工架空线路交叉或平行接近其它带电线路时，为了防止感应电打人，工作前应在施工阶段()。
A、竖立警告牌B、检查绝缘电阻C、加防护栏D、打好临时接地线正确答案：D6、当变压器髙压侧一相熔丝断时，低压侧是什么情况()。
A、一相有电B、两相电压降低一半，一相正常C、一相电压降低一半，两相正常D、分部断电正确答案：B7、三相同步电动机的转子在()时才能产生同步电磁转矩。
A、异步启动B、直接启动C、同步转速D、降压启动正确答案：C8、电磁铁进行通电试验时，当加至线圈电压额定值的()%时，衔铁应可靠吸合。
A、85B、80C、65D、75正确答案：A9、为检查大中型变压器是否受潮，油质劣化，绝缘老化及严重局部缺陷，应进行()测试。
A、介质损失角正切值B、泄漏电流C、吸收比D、绝缘电阻正确答案：A10、直流耦合放大电路可放大()。
A、直流信号和缓慢变化的交流信号B、反馈信号C、交流信号D、直流信号正确答案：A11、判断下列哪一项不属于工时定额的组成部分()。
A、休息时间B、准备与结束时间C、作业时间D、工人开会学习时间正确答案：D12、规定有分路电阻的6KV避雷器，测量电导电流的试验电压是()KV。

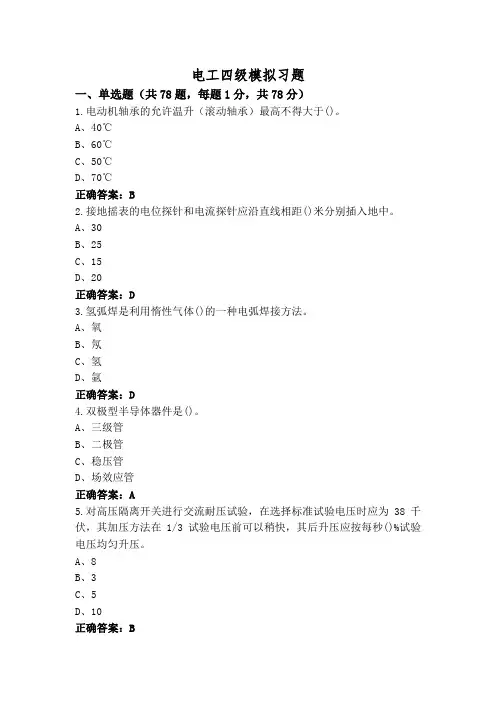

电工四级模拟习题一、单选题（共78题，每题1分，共78分）1.电动机轴承的允许温升（滚动轴承）最高不得大于()。
A、40℃B、60℃C、50℃D、70℃正确答案：B2.接地摇表的电位探针和电流探针应沿直线相距()米分别插入地中。
A、30B、25C、15D、20正确答案：D3.氢弧焊是利用惰性气体()的一种电弧焊接方法。
A、氧B、氖C、氢D、氩正确答案：D4.双极型半导体器件是()。
A、三级管B、二极管C、稳压管D、场效应管正确答案：A5.对高压隔离开关进行交流耐压试验，在选择标准试验电压时应为38千伏，其加压方法在1/3试验电压前可以稍快，其后升压应按每秒()%试验电压均匀升压。
A、8B、3C、5D、10正确答案：B6.在RL串联电路中，UR=16V，UL=12V，则总电压为()。
A、2VB、28VC、2OVD、4V正确答案：D7.三相异步电动机处于电动状态运行时其转差率s为()。
A、0＜s＜1B、0.04~0.07C、0.004~0.007D、n=0；s=1正确答案：A8.千斤顶是一种手动的小型起重和顶压工具，常用的有()种。
A、4B、3C、5D、2正确答案：D9.调节同步发电机的励磁机的励磁电流，则可以调节同步发电机的()。
A、端电压B、功率因数C、频率D、转速正确答案：A10.3~10KW电力网，一般采用中性点()方式。
A、不接地B、直接接地C、为零D、接地正确答案：A11.运动中的DB-45型绝缘油，用目测检查油样时，()炭微粒和机械杂质。
A、允许含有微量B、允许含有一定量C、允许含有少量D、不应发现有正确答案：D12.异步电动机不希望空载或轻载的主要原因是()。
A、功率因数低B、定子电流较大C、转速太高有危险D、转子电流较大正确答案：A13.直流放大器存在的主要问题是()。
A、截止失真B、零点漂移C、交越失真D、饱和失真正确答案：D14.变压器带感性负载运行时，副边电流的相位滞后于原边电流的相位小于()。
哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题4（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1.晶闸管的基本工作特性可概括为：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通；承受正向电压时，仅在门极有触发电流情况下，晶闸管才能导通；晶闸管一旦导通，门极就失去控制作用。
要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。
2.通常取晶闸管的U DRM和U RRM中较小的标值作为该器件的额定电压。
选用时，一般取额定电压为正常工作时晶闸管所承受峰值电压2～3倍。
3.使晶闸管维持导通所必需的最小电流称为维持电流。
晶闸管刚从断态转入通态并移除触发信号后，能维持导通所需的最小电流称为擎住电流。
对同一晶闸管来说，通常I L约为I H的称为2～4倍。
4.晶闸管的派生器件有：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
5. 普通晶闸管关断时间数百微秒，快速晶闸管数十微秒，高频晶闸管10 s左右。
高频晶闸管的不足在于其电压和电流定额不易做高。
6.双向晶闸管晶闸管可认为是一对反并联联接的普通晶闸管的集成。
7.逆导晶闸管是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。
8. 光控晶闸管又称光触发晶闸管，是利用一定波长的光照信号触发导通的晶闸管。
光触发保证了主电路与控制电路之间的绝缘，且可避免电磁干扰的影响。
9.带隔离变压器的DC-DC变换器的基本类型包括单端正激变换器和单端反激变换器，其中单端是指变压器磁通单方向变化。
10.正激变换器是指在开关管开通时电源将能量直接传送给负载。
11.反激变换器是指在开关管开通时电源将电能转为磁能储存在电感（变压器）中，当开关管关断时再将磁能变为电能传送到负载。
12.三相电压型逆变电路中，180度导电角的控制方式下，每个桥臂的导电角度为180˚，各相开始导电的角度依次相差120˚，在任一时刻，有3个桥臂导通。
电工四级模考试题与答案一、单选题（共78题，每题1分，共78分）1.三芯铅包电缆直流耐压试验时，当一相加压时，其它两相()处置。
A、与铅包一同接地B、分别接地C、不接D、接铅包正确答案：A2.敷设电缆时，路径的选择原则是()。
A、方便施工B、造价经济C、安全运行D、前三种说法都对正确答案：C3.“道德”一词主要是指人们的( )以及与之相联系的品性。
A、道德规范B、行为规范C、操作规范D、社会规范正确答案：B4.构成计数器的基本单元是()。
A、放大器B、寄存器C、运算器D、触发器正确答案：D5.整流式电焊机是由()构成的。
A、整流装置和调节装置B、原动机和去磁式直流发电机C、四只二极管D、原动机和去磁式交流发电机正确答案：A6.单项全波可控整流电路，若控制角α变大，则输出平均电压()。
A、为零B、变小C、变大D、不变正确答案：B7.低频信号发生器是用来产生()信号的信号源。
A、标准低频正弦B、标准方波C、标准直流D、标准高频正弦正确答案：A8.按励磁方式分类，直流电机可分为()种。
A、5B、2C、4D、3正确答案：C9.用万用表测试好的单向晶闸管时，A-K极间正反向电阻应该()。
A、都不大B、都很大C、都很小D、一小一大正确答案：B10.已知正弦交流电压u＝220sin(314t－30°)则其角频率为()。
A、220B、100πC、30D、50正确答案：B11.交流耐压试验采用间隙进行保护，间隙的放电电压调整在试验电压的()。
A、115%～120%B、80%～85%C、90%～95%D、100%～110%正确答案：A12.直流发电机中换向器的作用是()。
A、把电枢绕组的交流电势变成电刷间的直流电势B、把电刷间的交流电势变成电枢绕组的交流电势C、把电刷间的直流电势变成电枢绕组的交流电势D、把电枢绕组的直流电势变成电刷间的直流电势正确答案：A13.在一定的有功功率下，功率因数表指示滞后，要提高电网的功率因数，下列说法正确的是()。
文档可能无法思考全面，请浏览后下载!1 / 7一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括_信息电子技术__和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。
2、为减少自身损耗，提高效率，电力电子器件一般都工作在___开关______状态。
当器件的工作频率较高时，___开关______损耗会成为主要的损耗。
3、在PWM 控制电路中，载波频率与调制信号频率之比称为____载波比_________，当它为常数时的调制方式称为___同步______调制。
在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为_____分段同步_______调制。
4、面积等效原理指的是，___冲量______相等而__形状___不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR 、GTO 、IGBT 与MOSFET 中，开关速度最快的是____ MOSFET _____，单管输出功率最大的是___ GTO __________，应用最为广泛的是_____ IGBT ______。
6、设三相电源的相电压为U 2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。
7、逆变电路的负载如果接到电源，则称为 有源 逆变，如果接到负载，则称为 无源 逆变。
8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。
(1) 0~t1时间段内，电流的通路为___ VD1_____；(2) t1~t2时间段内，电流的通路为___ V1____； (3) t2~t3时间段内，电流的通路为___ VD2____；(4) t3~t4时间段内，电流的通路为___ V2____；(5) t4~t5时间段内，电流的通路为___ VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（ B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ D ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（ C ）晶闸管导通。
电工4级模拟题（附参考答案）一、单选题（共79题，每题1分，共79分）1.MGB1420 万能磨床电动机转数稳定调整时，调节( )可调节电压微分负反馈，以改善电动机运转时的动态特性。
A、RP1B、RP2C、RP4D、RP5正确答案：D2.若被测电流超过测量机构的允许值，就需要在表头上( )一个称为分流器的低值电阻。
A、串联B、并联C、反接D、正接正确答案：B3.游标卡尺( )应清理干净，并将两量爪合并，检查游标卡尺的精度情况。
A、测量前B、测量中C、测量时D、测量后正确答案：A4.常用的稳压电路有( )等。
A、稳压管并联型稳压电路B、串联型稳压电路C、开关型稳压电路D、以上都是正确答案：D5.车修换向器表面时，切削速度为每秒( )。
A、0.5～1mB、1～1.5mC、2～2.5mD、1.5～2m正确答案：B6.企业员工在生产经营活动中，不符合平等尊重要求的是( )。
A、真诚相待，一视同仁B、互相借鉴，取长补短C、男女有序，尊卑有别D、男女平等，友爱亲善正确答案：C7.造成直流电动机漏电的主要原因有( )等。
A、引出线碰壳B、转轴变形C、电枢不平衡D、并励绕组局部短路正确答案：A8.多量程的( )是在表内备有可供选择的多种阻值倍压器的电压表。
A、电阻表B、万用表C、电压表D、电流表正确答案：C9.20／5t 桥式起重机限位开关的安装安装要求是：依据设计位置安装固定限位开关，限位开关的型号、规格要符合设计要求，以保证安全撞压、( )、安装可靠。
A、触头使用合理B、便于维护C、绝缘良好D、动作灵敏正确答案：D10.对于振动负荷或起重用电动机，电刷压力要比一般电动机增加( )。
A、75％B、40％～50％C、30％～40％D、50％～70％正确答案：D11.我国规定的负载持续率有( )四种。
A、10%、25%、40%、50%B、15%、25%、40%、50%C、10%、25%、40%、60%D、15%、25%、40%、60%正确答案：D12.电路的作用是实现能量的传输和转换、信号的( )和处理。
电力电子技术考试模拟题（含参考答案）一、判断题（共100题，每题1分，共100分）1.当晶闸管承受反向电压时，不论门极是否有触发电流晶闸管都不会导通。
（）A、正确B、错误正确答案：A2.直流变换电路输出的电压都小于输入电压。
（）A、正确B、错误正确答案：B3.螺栓式晶闸管的优点是散热性能好。
（）A、正确B、错误正确答案：B4.普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
（）A、正确B、错误正确答案：B5.晶闸管的额定电流一般比实际工作电流的最大值大 1.5～2倍。
（）A、正确B、错误正确答案：A6.逆变器工作过程中，实现换相的方式有器件换相、电网换相、负载换相和强迫换相。
（）A、正确B、错误正确答案：A7.在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
（）A、正确B、错误正确答案：A8.变流装置其功率因数的高低与电路负载阻抗的性质，无直接关系。
（）A、正确B、错误正确答案：A9.只有晶闸管阳极与阴极间加正向电压，晶闸管就能导通。
（）A、正确B、错误正确答案：B10.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A11.GTO关断时间是指存储时间下降时间和尾部时间之和。
（）A、正确B、错误正确答案：B12.斩波电路具有效率高、体积小、重量轻、成本低等优点。
（）A、正确B、错误正确答案：A13.晶闸管一旦导通，触发信号就失去控制作用。
（）A、正确B、错误正确答案：A14.三相全控桥整流电路中，输出电压的脉动频率为150Hz。
（）A、正确B、错误正确答案：B15.单相半波可控整流电路的晶闸管所承受的最大电压为U2。
（）A、正确B、错误正确答案：B16.β反映基极电流对集电极电流的控制力。
（）A、正确B、错误正确答案：A17.在GTO、GTR、IGBT与MOSFET中，开关速度最快的是MOSFET，单管输出功率最大的是GTO，应用最为广泛的是IGBT。
电力电子模拟试卷四（附答案）一、填空题：（本题共5小题，每空1分，共20分）1、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于倍I T（AV），如果I T=100安培，则它允许的有效电流为安培。
通常在选择晶闸管时（AV）还要留出倍的裕量。
2、三相桥式全控整流电路是由一组共极三只晶闸管和一组共极的三只晶闸管串联后构成的，晶闸管的换相是在同一组内的元件进行的。
每隔换一次相，在电流连续时每只晶闸管导通度。
要使电路工作正常，必须任何时刻要有只晶闸管同时导通，一个是共极的，另一个是共极的元件，且要求不是的两个元件。
3、为了减小变流电路的开、关损耗，通常让元件工作在软开关状态，软开关电路种类很多，但归纳起来可分为与两大类。
4、提高变流置的功率因数的常用方法有、、、几种。
5、三相半波可控整流电路电阻性负载时，电路的移相范围，三相全控桥电阻性负载时，电路的移相范围，三相半控桥电阻性负载时，电路的移相范围。
二、判断题：（本题共10小题，每题1分，共10分）1、双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。
（）2、逆变器采用负载换流方式实现换流时，负载谐振回路不一定要呈电容性。
（）3、无源逆变指的是把直流电能转换成交流电能送给交流电网。
（）4、对三相桥式全控整流电路的晶闸管进行触发时，只有采用双窄脉冲触发，电路才能正常工作。
（）5、PWM脉宽调制型逆变电路中，采用不可控整流电源供电，也能正常工作。
（）6、在变流装置系统中，增加电源的相数也可以提高电网的功率因数。
（）7、过快的晶闸管阳极du/dt会使误导通。
（）8、电流可逆斩波电路可实现直流电动机的四象限运行。
（）9、为避免三次谐波注入电网，晶闸管整流电路中的整流变压器应采用Y/Y接法（）10、在DC/DC变换电路中，可以采用电网换流方法。
（）三、选择题：（本题共10小题，每题1分，共10分）1、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为（）。
A、0.45U2B、0.9U2C、1.17U2D、2.34U22、变流装置的功率因数总是（）。
A、大于1B、等于1C、小于1大于0D、为负3、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）。
A、0°-90°B、30°-120°C、60°-150°D、90°-150°4、三相半波可控整流电路在换相时，换相重叠角γ的大小与哪几个参数有关（）。
A、α、I d、X L、U2φB、α、I d；C、α、U2D、α、U2、X L；5、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）。
A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路6、单相半控桥电感性负载电路中，在负载两端并联一个续流二极管的作用是（）。
A、增加晶闸管的导电能力B、抑制温漂C、增加输出电压的稳定性D、防止失控现象的产生7、功率晶体管的安全工作区由以下4条曲线限定：集电极-发射极允许最高击穿电压，集电极最大允许直流功率线，集电极最大允许电流线和_______A、基极最大允许直流功率线B、基极最大允许电压线C、临界饱和线D、二次击穿功率线8、直流斩波电路是一种______变换电路。
A、AC/ACB、DC/ACC、DC/DCD、AC/DC9、三相半波带电阻性负载时，α为度时，可控整流输出的电压波形处于连续和断续的临界状态。
A、0度B、60度C、30度D、120度。
10、在晶闸管触发电路中，改变的大小，则输出脉冲产生相位移动，达到移相控制的目的。
A、同步电压B、控制电压C、脉冲变压器变比D、整流变压器变比四、简答题：（本题共4小题，共28分）1、什么是逆变失败？逆变失败后有什么后果？形成的原因是什么？（8分）2、下面BOOST升压电路中，电感L与电容C的作用是什么？（6分）3、晶闸管变流装置中为什么在主电路上要加入整流变压器进行降压？（7分）4、单相电压型逆变电路中，电阻性负载和电感性负载对输出电压、电流有何影响？电路结构有哪些变化？（7分）五、作图题：（本题共2小题，共14分）1、对于下图所示的桥式可逆斩波电路，若需使电动机工作于反转电动状态，试分析电路的工作情况，并绘出相应的两条电流流通路径，同时标注电流流向。
（8分）2、设三相桥式可控整流电路工作于有源逆状态，试画出β=60º时的整流输出电压波形（6分）u du ab u ac u bc u b u ca u cb u ab u ac六、计算题（本题共1小题，共18分）1、三相全控桥式整流电路，L=0.2H，R=4Ω，要求U d从0~220V之间变化。
试求：（1）不考虑控制角裕量时的，整流变压器二次线电压。
（3分）（2）如电压，电流裕量取2倍，计算晶闸管额定电压，电流值。
（8分）（3）变压器二次电流有效值I2。
（4分）（4）计算整流变压器二次侧容量S2。
（3分）参考答案一、填空（本题共5小题，每空1分，共20分）1、空1 1.57；空2 157；空3 1.5—2；2、空1 阴；空2 阳；空3 60度；空4 120；空5 两；空6 阴；空7 阳；空8 不在同一桥臂上；3、空1 零电压电路；空2 零电流电路；4、空1 减小触发角；空2 增加整流相数；空3 采用多组变流装置串联供电；空4 设置补偿电容；5、空1 0º--150º；空2 0º--120º；空3 0º--180º；二、判断题（本题共10小题，每题1分，共10分）1、（√）2、（×）3、（×）4、（×）5、（√）；6、（√）7、（√）8、（√）9、（×）10、（×）三、选择题（本题共10小题，每题1分，共10分）1、（D）2、（C）3、（A）4、（A）5、（B）6、（D）7、（D）8、（C）9、（C）10、（B）四、简答题（本题共4小题，共28分）1、（8分）答：逆变失败指的是：逆变过程中因某种原因使换流失败，该关断的器件末关断，该导通的器件末导通。
从而使逆变桥进入整流状态，造成两电源顺向联接，形成短路。
逆变失败后果是严重的，会在逆变桥与逆变电源之间产生强大的环流，损坏开关器件（4分）。
产生逆变失败的原因：一是逆变角太小；二是出现触发脉冲丢失；三是主电路器件损坏；四是电源缺相等（4分）。
2、（6分）答：储存电能升压（3分）；保持输出电压稳定（3分）。
3、（7分）答：采用整流变压器降压后可以使晶闸管工作在一个合适的电压上，可以使晶闸管的电压定额下降（2分），还可以使晶闸管工作于小控制角，这有利于减少波形系数，提高晶闸管的利用率，实际上也减少的晶闸管的电流定额（3分），另外由于控制角小，这对变流装置的功率因素的提高也大为有利（2分）。
4、（7分）答：电阻性负载时，输出电压和输出电流同相位，波形相似，均为正负矩形波（2分）。
电感性负载时，输出电压为正负矩形波，输出电流近似为正弦波，相位滞后于输出电压，滞后的角度取决于负载中电感的大小（3分）。
在电路结构上，电感性负载电路，每个开关管必须反向并联续流二级管（2分）。
五、作图题（本题共2小题，共14分）1、（8分）V2保持接通，V3交替处于接通、断开状态，形成一个提供负压的降压斩波电路，使电动机工作于反转电动工作状态（2分）。
两条电流通路各3分。
2、（6分）六、计算题（本题共1小题，共18分）1、（18分）解：8.622.05014.322=⨯⨯⨯==fL L πω(Ω)，而Rd=4(Ω)，所以 ，ωL>>Rd ，按大电感负载情况计算，三相全控桥式整流电路，相当于最小控制角αmin=0°计算.整流变压器次级相电压U2（3分）Ud=2.34U2,，则U2=220／2.34≈94(V)(2).计算晶闸管电压、电流值，如果电压、电流按裕量系数2计算，选择晶闸管（8分） 晶闸管承受的最大峰电压为35.230621==U U m V (V)按裕量系数2计算，则U=230.25×2=460.5(V)，选额定电压500V 晶闸管。
（2分）554220===R U I d d （A ）7.165031311=⨯==d AR V I I (A)（3分）75.31311==d V I I (A)则 2.2057.175.3157.111≈==V EAR V I A Ａ（3分）按裕量系数2计算，则20.2×2=40.4(A),选额定通态平均电流为50A 的晶闸管。
(3). 计算变压器次级电流有效值I2（4分）9.44322==d I I (A)(4).计算整流变压器次级容量S2（3分）S2=3U2I2=3×94×44.9=12661.8(VA)≈12.66(KVA)。
