主接线接线方式分析：1、单母线接线单母线接线虽然接线简单清晰、设备少、操作方便，便于扩建和采用成套配电装置等优点，但是不够灵活可靠，任一元件（母线及母线隔离开关）等故障或检修时，均需使整个配电装置停电。
单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需短时停电，在用隔离开关将故障的母线段分开后，才能恢复非故障段的供电，并且电压等级越高，所接的回路数越少。
一般只用于一台变压器。
单母接线适用于：110～220KV配电装置的出线回路数不超过两回，35～63KV，配电装置的出线回路数不超过3回，6～10KV配电装置的出线回路数不超过5回的小型发电或多数箱式变电站，才采用单母线接线方式，故在此不选用。
2、单母分段用断路器，把母线分段后，对重要用户可以从不同段引出两个回路，则有两个电源供电以保证对重要用户的正常供电；当一段母线发生故障，分段断路器自动将故障切除，保证正常段母线不间断供电和不致使重要用户停电。
但是，一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电，而出线为双回时，常使架空线路出现交叉跨越，扩建时需向两个方向均衡扩建.。
单母分段接线适用于：110KV～220KV配电装置的出线回路数为3～4回，35～63KV配电装置的出线回路数为4～8回，6～10KV配电装置出线为6回及以上，每段所接容量不超过25MW，则适宜采用单母分段接线。
3、单母分段带旁路母线即单母线分段接线中加装一条旁路母线，在出线隔离开关外侧，加装一条旁路母线，每一回出线通过一旁路隔离开关与旁路母线相连；在每段汇流母线与旁路母线之间加装一台断路器，组成专设旁路断路器的接线，这样旁路母线系统也可以用于检修电源回路中的断路器，单母线分段带旁路母线接线方式简单、清晰，操作方便、易于扩建，当检修出线断路器是可不用停电；但其也有缺点，就是当汇流母线检修或故障时，该段需要母线全段停电。
这种接线方式适用于：进出线不多、有不允许停电检修断路器的要求，容量不大的中小型电压等级为35～110KV的变电所较为实用，它具有足够的可靠性和灵活性。
发电厂的电器主接线的方式及优缺点一、主接线的分类：根据是否采用母线作为中间环节1、有汇流母线的接线方式单母线接线，双母线接线2、无汇流母线的接线方式桥形接线，角形接线，单元接线（一）有汇流母线的接线方式A、单母线接线优点：接线简单，操作方便，设备少，经济性好，扩建方便。
缺点：可靠性差，母线或者母线隔离开关故障、检修时，所有回路都要停止工作，造成蜷缩长期停电。
调度不方便，电源只能并列运行，不能分列运行，线路测放生短路有恒大的短路电流。

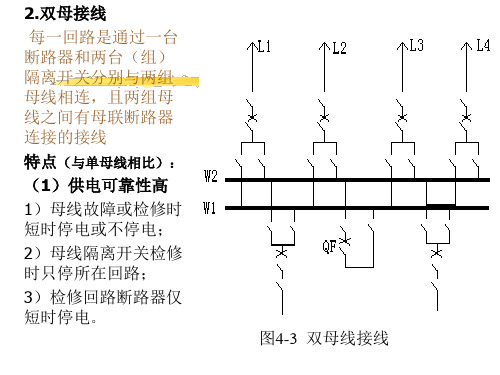

1）单母线分段接线一段母线发生故障时，非故障段母线不间断供电；2）单母线分段带旁路接线旁路母线和旁路断路器的作用：不停电检修线路断路器B、双母线接线每回线路都经一台断路器和两组隔离开关分别与两组母线连接，母线之间通过母线联络断路器QF(简称母联)连接。
优点：可靠性高，灵活性好，扩建性好优缺点：供电可靠，调度灵活，扩建方便；检修母线可以不停电；可用母线连断路器代替线路断路器工作1）双母线分段接线母线分段可减少母线故障时的停电范围；检修断路器无须停电。
2）双母线带旁路接线优缺点（1）、供电可靠、灵活、操作简单；（2）、检修任一断路器均无需停电；（3）、投资大、控制保护复杂。
（二）无汇流母线的接线方式A、多角形接线特点：1、把各个断路器互相连接起来，形成闭合的单环性接线。
2、每个回路都经过两台断路器接入电路中，从而达到双重连接的目的优点：1、较高的可靠性 2、断路器配置合理 3、隔离开关只作为检修时隔离电压之用，减少了停电事故 4占地面积小 5进出线的回路数受限制；配电装置不易扩建缺点：1、要对进出线的回路数进行限制 2、在闭环和开环两种情况下，流过个开关电气的工作电流差别较大，给选择电器带来困难，给继电保护整定和控制回路复杂化 3、配电装置不易扩建 4、以采用三、五角形接线为宜B、桥形接线1）内桥接线适用于输电线路较长、故障机会较多，而变压器又不需要经常切换的中小容量的发电厂和变电所中3）外桥接线适用于线路较短，检修、操作及故障机会较多，而变压器按经济运行的要求需要经常切换的场合C、单元接线优点：接线简单清晰、设备投资少，简化发电厂电气主接线压缩了占地面积。
电气主接线方式大汇总1、电气主接线的概念在变电站中，发电机、变压器、断路器、隔离开关、互感器等高压电气设备，以及将它们连接在一起的高压电缆和母线，按照其功能要求组成的主回路称为电气一次系统，又叫做电气主接线。
在选择电气主接线时，需要根据变电站在电网中的地位、进出线回路数、电压等级、负荷性质等条件，满足供电可靠性、调度灵活性、经济性等方面的要求。
2、电气主接线的类型电气主接线的主体是电源（进线）回路和线路（出线）回路。
分为有汇流母线和无汇流母线两大类。
本期我们主要关注有汇流母线的接线方式。
电气主接线的基本分类如下：3、电气主接线的基本形式（1）单母线接线如图为单母线接线，各电源和出现都接在一条共同母线W上。
每条回路中都装有断路器和隔离开关。
紧靠母线侧的（如QS2）为母线隔离开关，靠近线路侧的（如QS3）为线路隔离开关。
当检修断路器QF2时，停电操作顺序为：先断开QF2，再依次拉开两侧隔离开关QS3、QS2。
然后在QF2两侧挂上接地线，以保证检修人员安全。
QF2恢复送电的操作顺序为：先依次合上QS2、QS3，再合上QF2。
优点：接线简单清晰，设备少投资低，操作方便。
缺点：可靠性不高，不够灵活。
具体表现为：a.任一线路断路器检修时，该回路必须停电；b.母线或母线隔离开关发生故障或检修时，连接在母线上的所有回路都将停电；适用范围：6~10kV出线数≤ 5回；35kV出线数≤3回；110kV出线数≤ 2回。
（2）单母线分段与单母线接线相比，单母线分段增加了一台母线分段断路器（或隔离开关）将单母线分为两段。
QF闭合，母线并列运行：相当于不分段的单母线接线。
若电源1停止供电，则电源2通过QF闭合向I段母线供电，不影响对负荷的供电；若I段母线故障时，保护装置使QF自动跳开，I段母线被切除，II 段母线继续供电。
QF断开，母线分列运行：相当于两个不分段的单母线接线。
若电源1停止供电，I段母线失压时，可由自动重合闸装置自动合上QF，I段母线恢复供电；若I段母线故障时，不影响II段，II段母线继续供电。
(一)单母线接线1、单母线无分段接线接线的特点：只有一组母线WB，所有的电源回路和出线回路，均经过必要的开关电器连接在该母线上并列运行。
优点：接线简单、清晰，所用的电气设备少，操作方便，配电装置造价便宜。
缺点：只能提供一种单母线运行方式，对状况变化的适应能力差；母线或母线隔离开关故障或检修时，全部回路均需停运（有条件进行带电检修的例外）；任意断路器检修时，其所在的回路也将停运。
适用范围：单母线接线的工作可靠性和灵活性都较差，只能用于某些出线回路较少，对供电可行性要求不高的小容量发电厂与变电站中。
2、单母线分段接线接线特点：利用分段断路器QFd将母线适当分段。
母线分段的数目，取决于电源的数目、容量、出线回数、运行要求等，一般分为2～3段。
应尽量将电源与负荷均衡的分配与各母线段上，以减少各分段间的功率交换。
对于重要用户，可从不同母线段上分别引出两个及以上回路向其供电。
优点：可以提供单母线运行、各段并列运行、各段分列运行等运行方式，且便于分段检修母线，减小母线故障的影响范围。
当任一段母线故障时，继电保护装置可使分段断路跳闸，保证正常母线段继续运行。
若分段断路器平时断开，则当任一段母线失去电源时，可由备用电源自动投入装置使分段断路器合闸，继续保持该母线段的运行。
缺点：是在一段母线故障检修期间，该段母线上的所有回路均需停电；任一断路器检修时，所在回路也将停电。
适用范围：单母线分段接线，可应用于6～220KV配电装置中。
3、单母线分段带旁路母线接线接线特点：增设了一组旁路母线WP及各出线回路中相应的旁路隔离开关QSp，分段断路器QSd兼作旁路断路器QFp，并设有分段隔离开关QSd.运行特点：平时旁路母线不带电，QS1、QS2及QFp合闸，QS3、QS4及QSd断开，主接线系统按单母线分段方式运行。
当需要检修某一出线断路器（如QF1）时，可通过闸操作，由分段断路器代替旁路断路器，使旁路断路器经QS4、QFP、QS1接至1段母线，或经QS2、QFP、QS3接至2段母线而带电运行，并经过被检修断路器所在回路的旁路隔离开关（如1QF）及其两侧的隔离开关进行检修，而不中断其所在线路的供电。
一、单母线接线优点：接线简单明显，建造费用低.缺点：供电可靠性低，进线电源消失、母线故障、断路器拒动会引起变电所全停，母线侧隔离开关检修时也必须将变电所全部停电。
主要运用：一般用于10KV系统，在变电所建设初期无重要用户或出线回路不多时使用。
运行方式：单电源进线带所有负荷。
注意事项：电源进线如果来自另外一个变电站，本侧不装设保护，如有保护应予解除或更改定值。
二、用隔离开关分段的单母线接线图，，为用隔离开关分段的单母线接线，与单母线相比优点：投资增加不多，运行的灵活性、可靠性有所提高。
当某一段母线或母线侧隔离开关需要检修时，只可停该段母线上的所有出线，另一段母线可继续运行。
两路电源如有备自投装置，当一路电源消失时，另一路电源可以投入，避免对外停电。
缺点：当母线故障或断路器柜动时，依然会引起变电站全停；切换电源时，一般会对外短时停电。
主要运用：一般用于10KV系统，在变电所建设初期无重要用户或出线回路不多时使用。
运行方式：两路电源一主一备，如有备自投装置则投入；如果负荷较重，两路电源各带一段母线。
注意事项：操作时避免两路电源非同期并列；操作刀闸G时，应确保其中一段母线上所有开关已经断开，避免带负荷拉合刀闸。
三、用断路器分段的单母线接线图，，为用断路器分段的单母线接线与用隔离开关分段的单母线接线优点：运行的灵活性、供电的可靠性又有提高。
需要切换电源时，如果电源满足周期，则切换过程不会造成对外短时供电；母线故障或断路器拒动时，不会引起变电站全停。
缺点：投资费用比较高。
母线或母线侧隔离开关需要检修时，该段母线上的所有出线停电。
主要运用：大量用于10KV系统，是目前我省变电站使用最多的接线。
运行方式：两路电源各带一段母线，两段母线分裂运行，母联断路器断开，如有备自投装置则投入。
如果两段母线负荷差别较大，且有一段接近满载，则可将两段母线并列运行，以优化资源配置。
注意事项：操作时避免两路电源非同期并列。
母联断路器合上时应投入变压器复压过流第一时限出口母联保护，以便在故障发生后减少影响范围，降低短路容量。
电气主接线种类及原理电气主接线是指在电气系统中，将各种电气设备连接起来的一种布线方式。
根据不同的电气设备和电路特点，主接线可以分为星形接线、三角形接线、Y-△接线、Y-△变压器接线等多种类型。
本文将就这些主接线种类及其原理进行详细介绍。
一、星形接线星形接线又称为Y型接线，是一种常见的电气主接线方式。
在星形接线中，电源的每一相都与负载的一端相连，而负载的另一端则通过连接器连接在一起，形成一个共同的节点。
这种方式可以使电流分配到各个负载上，实现平衡负载的效果。
星形接线适用于需要稳定供电的场合，如住宅、商业建筑等。
二、三角形接线三角形接线又称为△型接线，是另一种常见的电气主接线方式。
在三角形接线中，负载的每一端都与电源的一相相连，而电源的另一相则通过连接器连接在一起，形成一个共同的节点。
这种方式可以使电流在负载之间形成环路流动，实现相互之间的能量传递。
三角形接线适用于需要高功率输出的场合，如工业机械、发电机等。
三、Y-△接线Y-△接线是将星形接线和三角形接线结合起来的一种特殊接线方式。
在Y-△接线中，负载的一端通过星形接线连接在一起，而负载的另一端通过三角形接线连接在一起。
这种方式既能实现平衡负载，又能实现高功率输出。
Y-△接线适用于既需要稳定供电又需要高功率输出的场合，如大型机械设备、大型发电厂等。
四、Y-△变压器接线Y-△变压器接线是一种特殊的电气主接线方式，适用于将高压电网与低压电网相连的场合。
在Y-△变压器接线中，高压侧采用星形接线，低压侧采用三角形接线。
通过变压器的转化作用，实现高压电能向低压电网的转换。
Y-△变压器接线广泛应用于电力系统中，起到了平衡电能传输和供电稳定的作用。
总结起来，电气主接线种类及其原理有星形接线、三角形接线、Y-△接线和Y-△变压器接线。
不同的接线方式适用于不同的场合，能够满足不同的电气设备和电路的需求。
通过合理选择和应用主接线方式，可以实现电能的平衡分配和稳定供电，保证电气系统的正常运行。
电气主接线各种连接方式优缺点作者：管理员发表时间：2010/5/27 22:20:57 阅读：次电气主接线主要是指在发电厂变电所的电力系统中,为满足预定的功率传送和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路、电路中的高压电气设备包括发电机、变压器、母线、断路器、隔离刀闸、线路等，它们的连接方式对供电可靠性、运行灵活性及经济合理性等起着决定性作用。
一般在研究主接线方案和运行方式时,为了清晰和方便,通常将三相电路图描绘成单线图，在绘制主接线全图时,将互感器、避雷器、电容器中性点设备以及载波通信用的通道加工元件(也称高频阻波器)等也表示出来。
1 电气主接线接线要求对一个电厂而言,电气主接线在电厂设计时就根据机组容量、电厂规模及电厂在电力系统中的地位等,从供电的可靠性、运行的灵活性和方便性、经济性、发展和扩建的可能性等方面,经综合比较后确定它的接线方式能反映正常和事故情况下的供送电情况，电气主接线又称电气一次接线图。
电气主接线应满足以下几点要求:(1)运行的可靠性:主接线系统应保证对用户供电的可靠性,特别是保证对重要负荷的供电。
(2)运行的灵活性:主接线系统应能灵活地适应各种工作情况,特别是当一部分设备检修或工作情况发生变化时,能够通过倒换开关的运行方式,做到调度灵活,不中断向用户的供电，在扩建时应能很方便的从初期建设到最终接线。
(3)主接线系统还应保证运行操作的方便以及在保证满足技术条件的要求下,做到经济合理,尽量减少占地面积,节省投资。
2 电气主接线常见8种接线方式优缺点分析2.1 线路变压器组接线线路变压器组接线就是线路和变压器直接相连,是一种最简单的接线方式，线路变压器组接线的优点是断路器少,接线简单,造价省，对变电所的供电负荷影响较大，其较适合用于正常二运一备的城区中心变电所。
2.2 桥形接线桥形接线采用4个回路3台断路器和6个隔离开关,是接线中断路器数量较少，也是投资较省的一种接线方式，根据桥形断路器的位置又可分为内桥和外桥两种接线，由于变压器的可靠性远大于线路,因此中应用较多的为内桥接线，若为了在检修断路器时不影响和变压器的正常运行,有时在桥形外附设一组隔离开关,这就成了长期开环运行的四边形接线。
电气主接线形式分类及其优缺点电气主接线可分为有汇流母线和无汇流母线两种类型。
选择主接线类型时，应根据变电所在系统中的地位、进出线回路数、设备特点、负荷性质等条件进行。
一、单母线接线1、单母线接线所有电源进线和出线都连接在同一组公共母线上。
单母线接线既可以保证电源并列工作，又能使任一条出线都可以从任一电源获电，每条回路中都装有隔离开关和断路器。
1）优点（1）接线简单清晰、设备少、投资小、运行操作方便、便于扩建和采用成套配电装置；（2）隔离开关仅在检修电气设备时做隔离电源用，不作为倒闸操作设备，从而避免因隔离开关进行大量倒闸操作而引起起的误操作事故。
2）缺点（1）母线或母线隔离开关检修时，连接在母线上的所有回路都需要停止工作；（2）母线、母线隔离开关发生短路故障或断路器靠母线侧绝缘套管损坏时，所有断路器都将自动断开，造成全部停电；（3）检修任一电源或出线断路器时，该回路必须停电。
3）适用范围单母线接线供电的灵活性和可靠性都较差，故适用于小容量的发电厂或变电所，及对供电可靠性要求不高二、三级负荷。
6~10kV出线数≤ 5回；35kV出线数≤3回；110kV出线数≤ 2回。
2、单母线分段接线出线回路数增多时，可用断路器将母线分段，成为单母线分段接线。
1）优点（1）用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电，提高了供电的灵活性；（2）当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和重要用户不停电，提高了供电的可靠性。
2）缺点（1）当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电；（2）任一出线断路器检修时，该回路必须停止工作；（3）当出线为双回路时，常使架空线路出现交叉跨越；（4）扩建时需向两个方向扩建。
3）适用范围单母线分段接线虽然比单母线接线提高了供电的可靠性和灵活性，但当电源容量较大和出线数目较多时，尤其单回路供电的用户较多时，缺点更加突出。
