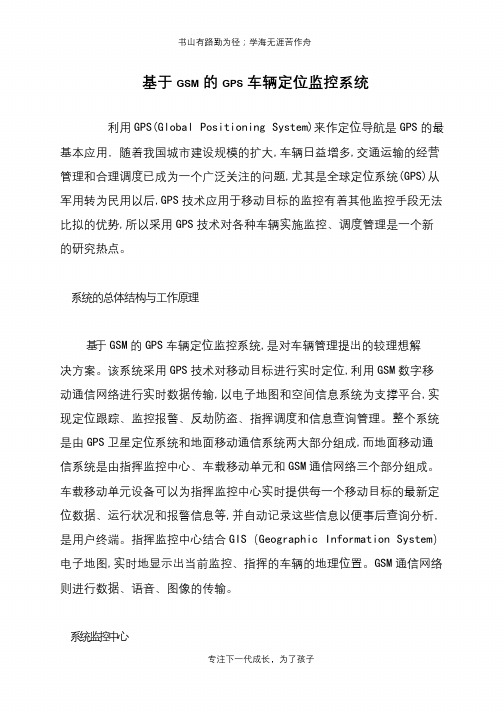

基于GSM的GPS车辆定位监控系统
利用GPS(Global Positioning System)来作定位导航是GPS的最基本应用，随着我国城市建设规模的扩大,车辆日益增多,交通运输的经营
管理和合理调度已成为一个广泛关注的问题,尤其是全球定位系统(GPS)从军用转为民用以后,GPS技术应用于移动目标的监控有着其他监控手段无法比拟的优势,所以采用GPS技术对各种车辆实施监控、调度管理是一个新的研究热点。
系统的总体结构与工作原理
基于GSM的GPS车辆定位监控系统,是对车辆管理提出的较理想解
决方案。
该系统采用GPS技术对移动目标进行实时定位,利用GSM数字移动通信网络进行实时数据传输,以电子地图和空间信息系统为支撑平台,实
现定位跟踪、监控报警、反劫防盗、指挥调度和信息查询管理。
整个系统是由GPS卫星定位系统和地面移动通信系统两大部分组成,而地面移动通信系统是由指挥监控中心、车载移动单元和GSM通信网络三个部分组成。
车载移动单元设备可以为指挥监控中心实时提供每一个移动目标的最新定位数据、运行状况和报警信息等,并自动记录这些信息以便事后查询分析，是用户终端。
指挥监控中心结合GIS（Geographic Information System）电子地图,实时地显示出当前监控、指挥的车辆的地理位置。
GSM通信网络则进行数据、语音、图像的传输。
系统监控中心
专注下一代成长，为了孩子。
车辆GPS定位实施方案背景随着社会的发展和交通工具的普及，汽车已经成为了人们的主要出行工具之一。
在运输、物流等行业，通过车载GPS定位技术可以实时了解车辆的实时位置、行驶轨迹以及行驶状况等信息，确保车辆安全、提高运输效率和降低运营成本。
技术方案车载GPS定位技术是基于卫星定位系统（GPS、北斗、伽利略等）和移动通信网络（2G、3G、4G等）的综合应用，实现车辆实时定位、行驶轨迹记录和信息传输等功能。
具体实现过程如下：1.定位：利用GPS芯片和卫星信号实时定位车辆位置。
2.信息传输：通过无线通信技术（如2G、3G、4G等）将车辆定位信息上传到后台服务器。
3.数据分析：对上传的车辆定位信息进行精确处理和分析，如车速、行驶路线、停留时间等。
4.实时监控：基于车辆定位信息，可以实现对车辆实时监控，包括位置、速度、行驶路线、车辆状态等。
实施步骤1.确定需求：根据实际需要，确定需要监控的车辆数量、范围以及监控目的和数据处理要求等。
2.选择GPS设备：根据需求和实际情况，选择适合的GPS设备和运营商，如支持GPRS数据传输的车载GPS定位器。
3.安装设备：对需要监控的车辆进行GPS设备的安装和设置。
4.配置平台：搭建GPS车辆监控平台，包括服务器的部署、软件的安装和配置、数据处理和分析等。
5.调试测试：对整个系统进行测试和调试，确保系统能够正常运行和满足监控需求。
6.培训和使用：对相关人员进行GPS车辆监控系统的培训和演示，加强对系统的了解和实际使用能力。
优点1.实时监控：可以实现车辆的实时监控，提高运输效率和降低运营成本。
2.安全保障：可以确保车辆的安全，并有效防止车辆盗抢等违法犯罪行为。
3.数据分析：可以对车辆行驶数据进行精确的分析和处理，为决策提供重要参考。
缺点1.成本较高：车载GPS定位系统的安装和维护成本较高，对企业的经济实力要求较高。
2.隐私问题：对于车辆驾驶员等个人隐私问题进行了一定的侵犯，需要加强系统和信息安全保障。

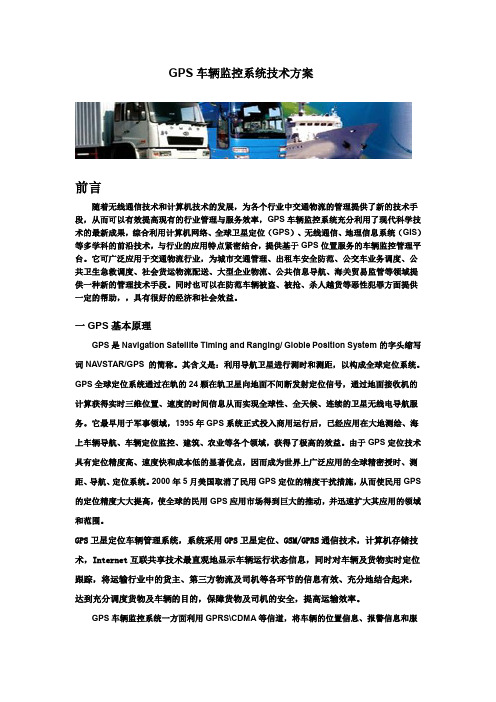

GPS车辆监控系统技术方案前言随着无线通信技术和计算机技术的发展，为各个行业中交通物流的管理提供了新的技术手段，从而可以有效提高现有的行业管理与服务效率，GPS车辆监控系统充分利用了现代科学技术的最新成果，综合利用计算机网络、全球卫星定位（GPS）、无线通信、地理信息系统（GIS）等多学科的前沿技术，与行业的应用特点紧密结合，提供基于GPS位置服务的车辆监控管理平台。
它可广泛应用于交通物流行业，为城市交通管理、出租车安全防范、公交车业务调度、公共卫生急救调度、社会货运物流配送、大型企业物流、公共信息导航、海关贸易监管等领域提供一种新的管理技术手段。
同时也可以在防范车辆被盗、被抢、杀人越货等恶性犯罪方面提供一定的帮助，，具有很好的经济和社会效益。
一GPS基本原理GPS是Navigation Satellite Timing and Ranging/ Globle Position System的字头缩写词NAVSTAR/GPS 的简称。
其含义是：利用导航卫星进行测时和测距，以构成全球定位系统。
GPS全球定位系统通过在轨的24颗在轨卫星向地面不间断发射定位信号，通过地面接收机的计算获得实时三维位置、速度的时间信息从而实现全球性、全天候、连续的卫星无线电导航服务。
它最早用于军事领域，1995年GPS系统正式投入商用运行后，已经应用在大地测绘、海上车辆导航、车辆定位监控、建筑、农业等各个领域，获得了极高的效益。
由于GPS定位技术具有定位精度高、速度快和成本低的显著优点，因而成为世界上广泛应用的全球精密授时、测距、导航、定位系统。
2000年5月美国取消了民用GPS定位的精度干扰措施，从而使民用GPS 的定位精度大大提高，使全球的民用GPS应用市场得到巨大的推动，并迅速扩大其应用的领域和范围。
GPS卫星定位车辆管理系统，系统采用GPS卫星定位、GSM/GPRS通信技术，计算机存储技术，Internet互联共享技术最直观地显示车辆运行状态信息，同时对车辆及货物实时定位跟踪，将运输行业中的货主、第三方物流及司机等各环节的信息有效、充分地结合起来，达到充分调度货物及车辆的目的，保障货物及司机的安全，提高运输效率。
GPS车辆监控实施方案GPS（Global Positioning System，全球定位系统）是一种用于确定世界上任何位置的卫星导航系统。
在车辆监控领域中，GPS技术被广泛应用，以实时追踪车辆的位置、速度和路线等信息。
本文将介绍一个实施GPS车辆监控的方案。
一、方案概述该方案基于GPS技术，通过安装定位设备和通信设备在车辆上，实现对车辆的实时监控。
通过定位设备获取车辆的位置信息，通过通信设备将数据传输到监控中心。
监控中心可以通过软件进行实时监控和数据分析，以实现对车辆的监控管理。
二、方案流程1.安装GPS定位设备和通信设备：在车辆上安装GPS定位设备，以获取车辆的位置信息。
同时，安装通信设备，以实现数据的传输和通信。
2.分配唯一的车辆标识：每辆车都会分配唯一的标识，用于区分不同的车辆。
3.将数据传输到监控中心：通过通信设备将车辆的位置、速度等数据，以及车辆标识传输到监控中心。
4.实时监控和数据分析：监控中心通过软件对车辆的位置和运行状态进行实时监控，以及对历史数据进行分析，以实现对车辆的监控管理。
5.报警提示和紧急处理：当车辆出现异常行为时，可以通过监控中心进行报警提示并实时处理，以确保车辆的安全。
三、方案优点1.实时监控：实时监控车辆的位置、速度和行驶路线等信息，提高车辆的管理效率和安全性。
2.数据分析：对车辆的历史数据进行分析，发现问题、统计数据，提高管理决策的准确性和科学性。
3.报警提示和紧急处理：当车辆出现异常行为时，可以及时报警并进行处理，避免事故的发生。
4.掌握车辆动态：通过方案实施后，可以全面了解车辆的运营情况，提高对车辆的管理和运营。
四、方案应用场景1.物流行业：通过对货车进行GPS车辆监控，掌握货物运输情况，提高物流效率和运输安全性。
2.公司车队管理：通过对公司车辆进行GPS监控，提高车队管理效率和安全性。
3.教育机构：通过对校车进行GPS车辆监控，提高校车安全性和学生安全。
基于GSM和GPS的车辆远程监控系统设计与实现随着无线通信技术的不断发展，车辆远程监控系统已经成为了实现车辆管理、保险定损、驾驶行为评价等各种功能的重要手段。
本文主要介绍了一种基于GSM和GPS的车辆远程监控系统，包括系统的硬件组成、软件设计思路以及实现过程。
一、系统硬件设计1. GPS模块：本系统所采用的GPS模块是一款常见的低成本模块，具有高精度、高灵敏度、高更新频率等优点，可以提供车辆位置、速度、航向等信息。
2. GSM模块：本系统所采用的GSM模块是一款常见的SIM900A模块，可以通过GPRS网络实现实时数据传输，具有较低的通信成本和较高的稳定性。
3. 控制单元：本系统控制单元采用STM32F103 MCU，具有高性能、低功耗、丰富的外设资源等特点，在系统运行过程中可以实现多种复杂的控制算法。
4. 电源模块：本系统设计了一款常见的小型锂电池电源模块，可以为整个系统提供稳定的电源支持，并且具有过充保护、过放保护等智能化管理功能。
二、系统软件设计1. 系统框架设计：本系统采用了一种基于uCOS-II的分时多任务系统框架，可以将系统的不同功能分开实现，使得软件结构更为清晰、易于扩展。
2. GPS数据处理：本系统的GPS数据处理采用了一种基于卡尔曼滤波器的方法，可以对原始GPS数据进行滤波处理，提高数据精度，减少误差。
3. GSM数据通信：本系统的GSM数据通信采用了一种基于AT指令的方法，可以通过GPRS网络将GPS数据实时传输到服务器端，实现远程监控。
4. 报警处理：本系统的报警处理采用了一种基于判断逻辑的方法，可以根据车辆运行状况进行实时判断，当出现异常状况时，系统会自动发出报警信号。
三、系统实现过程1. GPS数据读取：系统通过UART接口读取GPS模块传来的数据，经过处理后将得到经度、纬度、航向等信息。
2. GSM数据传输：系统通过GSM模块连接GPRS网络，将GPS数据通过TCP/UDP协议实时传输到服务器端。

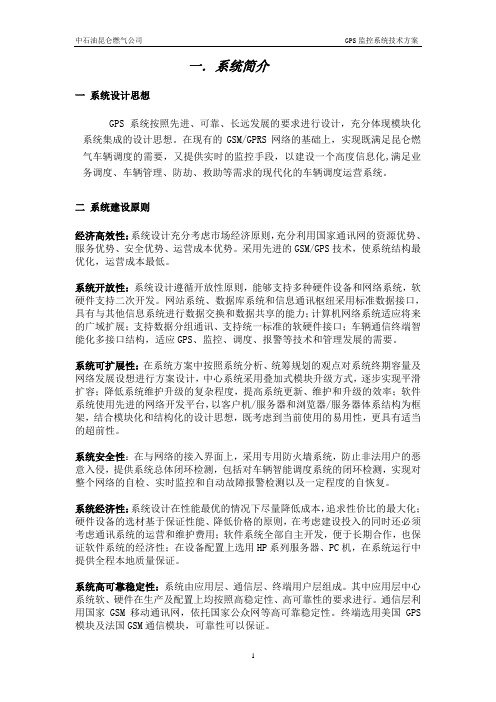

一．系统简介一系统设计思想GPS系统按照先进、可靠、长远发展的要求进行设计，充分体现模块化系统集成的设计思想。
在现有的GSM/GPRS网络的基础上，实现既满足昆仑燃气车辆调度的需要，又提供实时的监控手段，以建设一个高度信息化,满足业务调度、车辆管理、防劫、救助等需求的现代化的车辆调度运营系统。
二系统建设原则经济高效性：系统设计充分考虑市场经济原则，充分利用国家通讯网的资源优势、服务优势、安全优势、运营成本优势。
采用先进的GSM/GPS技术，使系统结构最优化，运营成本最低。
系统开放性：系统设计遵循开放性原则，能够支持多种硬件设备和网络系统，软硬件支持二次开发。
网站系统、数据库系统和信息通讯枢纽采用标准数据接口，具有与其他信息系统进行数据交换和数据共享的能力；计算机网络系统适应将来的广域扩展；支持数据分组通讯、支持统一标准的软硬件接口；车辆通信终端智能化多接口结构，适应GPS、监控、调度、报警等技术和管理发展的需要。
系统可扩展性：在系统方案中按照系统分析、统筹规划的观点对系统终期容量及网络发展设想进行方案设计，中心系统采用叠加式模块升级方式，逐步实现平滑扩容；降低系统维护升级的复杂程度，提高系统更新、维护和升级的效率；软件系统使用先进的网络开发平台，以客户机/服务器和浏览器/服务器体系结构为框架，结合模块化和结构化的设计思想，既考虑到当前使用的易用性，更具有适当的超前性。
系统安全性：在与网络的接入界面上，采用专用防火墙系统，防止非法用户的恶意入侵，提供系统总体闭环检测，包括对车辆智能调度系统的闭环检测，实现对整个网络的自检、实时监控和自动故障报警检测以及一定程度的自恢复。
系统经济性：系统设计在性能最优的情况下尽量降低成本，追求性价比的最大化；硬件设备的选材基于保证性能、降低价格的原则，在考虑建设投入的同时还必须考虑通讯系统的运营和维护费用；软件系统全部自主开发，便于长期合作，也保证软件系统的经济性；在设备配置上选用HP系列服务器、PC机，在系统运行中提供全程本地质量保证。
车辆GPS施工方案一、背景和意义汽车已成为人们生活、工作中必需的工具。
随着社会经济的不断发展，汽车数量不断增加，而这也导致交通拥堵、交通事故等问题时有发生。
为了更好地管理车辆和提高安全性能，在车辆上安装GPS（全球定位系统）已成为一种必要选择。
GPS可以实现车辆的定位、跟踪、监控和管理，减少交通违法行为、监管车辆驾驶员的行为，保障车辆运输安全，提高行车效率和企业经济效益。
二、GPS施工方案1. 材料准备•GPS定位器：选择品牌可靠，功能稳定的设备；•安装跳线、线束等：合格的接线和连接线材；•GPS天线：选择信号接收强度和灵敏度良好的天线；•安装工具：钳子、扳手、螺丝刀等。
2. 施工流程（1）GPS定位器安装•找到车辆中控箱或者其他用于接收CAN通讯的控制器位置，按要求接入跳线；•按要求接好线束；•在安装位置与车辆相应物理贴合的地方安装GPS设备，可使用拉力带等材料固定定位器。
（2）GPS天线安装•选择距离GPS设备较远的车辆表面向上的位置安装天线；•天线与GPS设备之间需要使用信号线连接。
3. 施工注意事项•安装时注意线缆配线，防止跳线短路或连接不正确，导致设备运行不正常；•安装时应尽量避免施工区域铁磁性强的地方，防止干扰GPS使用；•施工完成后应进行设备测试验证，确保设备能正常工作。
三、GPS施工方案的好处•实时追踪车辆位置和运输路线，减少偏差；•防止车辆盗抢和超时超范围运输；•监测车辆驾驶员行为，减少交通违法行为；•提高运输效率和企业经济效益。
四、总结GPS作为一种新型的汽车安全装置已成为车辆消费者、物流企业、政府公共安全部门比较关注的领域之一。
对于物流企业来说，在GPS设备上的投资一定能够带来一定的效益和收益。
本文介绍了GPS施工方案的具体步骤和注意事项，希望能为广大车主和物流企业提供一些帮助。
车辆GPS定位监控系统方案概述车辆GPS定位监控系统是一种基于全球卫星定位系统（GPS）技术，集车辆定位、车载实时视频、车辆状态监测、外界环境监测、车载通讯应答等功能于一体的智能车辆监控系统。
该系统通过GPS卫星定位技术，在地图上标识车辆的准确位置，结合车辆状态监测和外界环境监测数据，可实现对车辆的实时监控、远程控制、统计分析等功能。
系统功能车辆GPS定位监控系统具有如下主要功能。
车辆定位系统采用GPS卫星定位技术，可实现对车辆的准确定位和实时跟踪。
用户可通过PC终端或手机APP查看车辆当前位置、历史轨迹等信息。
车载实时视频系统采用高清画质车载摄像头，可实现对车内环境的实时监控和录像，以及对事故等情况的记录和依据。
车辆状态监测系统可实时监测车辆的行驶速度、油耗量、车辆里程等状态数据，实现对车辆的状态追踪和管理。
外界环境监测系统可实时监测车辆周边的气温、湿度、光照等环境数据，为车辆管理提供更全面的数据支撑。
车载通讯应答系统基于车载移动通信技术，可实现对车内人员进行语音通讯和通信应答，以及对车辆进行远程控制和指令下达等功能。
技术实现车辆GPS定位监控系统的实现主要基于如下技术。
GPS卫星定位技术GPS卫星定位技术是整个系统的核心技术。
系统采用GPS芯片实现对车辆的实时定位和轨迹跟踪。
在定位过程中，系统采用卫星信号加密技术，确保定位数据的安全性和准确性。
车辆监测传感器技术车辆监测传感器技术用于实现对车辆状态和外界环境的监测和数据采集。
系统采用压力传感器、湿度传感器、气温传感器等多种传感器对外界环境进行监测，同时采用燃油传感器、电子秤等传感器对车辆行驶状态进行监测和数据采集。
车载摄像头技术车载摄像头技术是实现车辆实时视频监控和录像的核心技术。
系统采用高清晰度、广角、夜视功能的车载摄像头，实现对车内环境的实时监控和录像。
通讯技术车辆GPS定位监控系统的通讯技术采用GPRS/CDMA等无线网络，以及Bluetooth、WIFI等有线网络。
车辆GPS定位监控系统方案概述随着物流行业的不断发展以及交通技术的不断进步，车辆定位监控系统越来越受到重视。
车辆GPS定位监控系统是通过GPS设备将车辆的位置信息传输给监控终端，以实现对车辆的实时监控、调度和管理。
本文将介绍车辆GPS定位监控系统的方案，包括系统组成、功能特点等方面的内容，以期为用户提供参考和指导。
系统组成车辆GPS定位监控系统主要由如下组件构成：GPS设备GPS设备是车辆GPS定位监控系统的核心，通过GPS芯片获取车辆的位置信息，并将数据传输给监控终端。
GPS设备一般分为有线和无线两种，有线设备通过车辆的电源供电，无线设备则自带电池供电，具有更强的灵活性。
监控终端监控终端是车辆GPS定位监控系统的用户界面，可以通过监控终端获取车辆的位置信息、道路状况、行车速度等实时数据。
监控终端一般采用移动设备（如手机、平板电脑）或电脑端软件。
后台管理软件后台管理软件是车辆GPS定位监控系统的核心管理平台，管理员可以通过后台管理软件对车辆进行远程监控和管理。
后台管理软件主要包括基础数据管理、车辆路线规划、告警管理、实时数据监控等功能。
数据存储设备数据存储设备用于对车辆运行数据进行存储和备份，一般采用云存储技术实现数据的安全可靠存储。
同时，数据存储设备还可以对车辆历史运行数据进行分析，提供更加全面的运行管理服务。
功能特点车辆GPS定位监控系统主要具有如下功能特点：实时监控车辆GPS定位监控系统实时监控车辆的位置信息、运行轨迹、状态等实时数据，实现对车辆的实时监控和调度。
路线规划车辆GPS定位监控系统可以对车辆的行驶路线进行规划，提高运输效率和安全性。
通过后台管理软件可以对车辆的路线进行规划和优化，同时可以对车辆的行驶轨迹进行实时监控，确保车辆按照规划路线进行运输。
告警管理车辆GPS定位监控系统可以对车辆的异常事件进行告警，及时预警管理员。
告警管理功能可以对车辆的超速、超载、急加速、急刹车等异常事件进行监控，确保车辆运输过程中安全可靠。
GPS车辆监控系统设计方案GPS车辆监控系统是一种基于全球定位系统（GPS）技术和移动通信网络的车辆追踪和监控系统。
它通过将GPS接收器和通信模块安装在车辆上，实现对车辆位置、行驶路线、行驶速度等信息的实时监测和追踪。
本文将从硬件、软件和数据管理三个方面进行GPS车辆监控系统的设计方案介绍。
一、硬件设计方案1.GPS接收器：选用高灵敏度、高精度、高可靠性的GPS接收器，能够快速、准确地获取卫星信号，并能在各种复杂环境下工作。
2.通信模块：选择支持多种通信方式的通信模块，如GSM、GPRS、3G、4G等，以实现数据的及时上传和远程监控。
3.数据存储器：使用高容量、高速度的存储器，如SD卡、硬盘等，以存储大量车辆位置和行驶数据。
4.电源管理模块：采用专门的电源管理模块，能够根据需求对车辆供电进行管理，如低电压断电保护、节能管理等。
5.外设接口：提供多个外设接口，如CAN总线接口、RS232/485接口等，便于连接其他车辆系统，如车辆管理终端、温湿度传感器等。
二、软件设计方案1.定位算法：基于GPS定位算法，实现车辆位置的准确获取，并可以改进算法以提高定位精度。
2.路径规划算法：根据车辆当前位置和目标位置，通过路径规划算法确定最优行驶路径，以提高车辆行驶效率。
3.追踪系统：实现对车辆的实时追踪，包括车辆位置、行驶速度、行驶方向等，能够在地图上显示车辆位置和行驶轨迹。
4.报警系统：设置多种报警条件，如超速报警、区域越界报警等，当车辆违反报警条件时，系统能够及时发出报警信息。
5.数据分析与展示：对车辆位置和行驶数据进行分析和展示，提供统计分析报表、图表等，可以对车辆行驶情况进行全面评估。
三、数据管理方案1.数据上传：通过通信模块将车辆定位和行驶数据上传到指定的服务器，保证数据的及时传输和存储。
2.数据存储与备份：在服务器端进行数据存储与备份，采用数据库管理系统进行数据存储，确保数据的安全性和可靠性。
3.数据查询与管理：提供用户界面，允许用户对车辆位置和行驶数据进行查询和管理，包括历史轨迹回放、报警记录查询等。
GPS/GSM汽车监控系统实施方案1、系统概述随着经济的高速发展，汽车的社会拥有量急剧上升，各单位的车辆管理调配问题比较突出。
与此同时，劫车、盗车等危害社会治安、影响社会稳定的各种现象逐年上升。
车辆安全监控管理系统不但可以为有关单位及个人对其拥有的车辆实施动态控制，提高调度管理能力，还可以协助公安部门提高打击犯罪活动、处理突发事件的快速反应能力。
针对车辆的安全监控管理系统就是要解决如何在较大的区域范围对拥有的车辆实施对车辆的位置、状态等动态信息进行即时监控，及时处理车辆运营遇到的问题，提高有限资源的有效利用率，同时保障司机的人身安全。
北京图天科技有限公司开发的车辆安全监控管理系统综合了GPS全球定位系统、GSM 全球移动通讯网络系统、GIS地理信息系统和计算机网络通信与数据处理等技术。
是集各种高科技于一身的开放式车辆监控平台，它能够跨地域对机动性强、数量众多的移动目标实现有效监控、紧急救援和提供各种信息服务。
一些相关词汇概念●GPS全球定位系统（Global Positioning System）GPS全球定位系统是由24颗卫星及他们的地面部分组成的、全球性的无线导航系统。
每颗卫星不间断地向地球发射定位信号。
任何一部GPS接收机，在地球的任何角落，只要接收到三颗以上的卫星发出的信号，瞬间就可以测出载体的即时方位、高程、时速、航向等。
●GSM移动通讯网络系统（Global System for Mobile communication）GSM移动通讯网络系统是目前国内覆盖最广、可靠性最高、容量最大、保密性强的公共无线数字传输系统。
车辆安全监控管理系统利用GSM作为自己系统的无线数据传输平台将确保数据传输通道的可靠性和报警信号真实性。
车载机的数据信息经通过GSM网络传送到车辆监控调度中心，中心可以通过GSM发出指令调度和控制车辆。
●GIS地理信息系统（Geophysics Information System）GIS地理信息系统是地图数据管理系统，它可以将GPS数据信息准确地显示在地图上，直观的显示车辆的位置状态等信息。
车辆安全监控管理系统使用任何比例尺的矢量地图，显示各类地理信息，对任意指定区域的车辆进行查询，并可将指定若干目标锁定在所选窗口，实施自动跟踪，时时监控等。
●计算机网络通信与数据处理等技术车辆安全监控管理系统利用有线网络实现各类数据的交换、传递指令，完成多种计算机远程控制操作。
2、系统特色车辆安全监控管理系统由GPS卫星星座、车载机、监控调度中心构成，其信息传递依靠公共公众网络系统，不需要单独建立的网络系统，也节省大量维护资金。
车辆安全监控管理系统在GSM公众网络的有效范围内运行，所有车载目标在网络漫游范围内都能够得到有效的跟踪管理，GSM技术的延伸将带动车辆安全监控管理系统同步发展。
网络的拓展意味着实际跟踪范围的拓展。
车辆安全监控管理系统采用多层次架构，规模可大可小，从集团到家庭都可以针对不同的整体，分别进行各种不同性质的即时跟踪管理。
设备简易，成本适中，使用方便。
车载机功能及配置1、车载机功能●追踪监控功能⏹通过连线，对车载机进行跟踪定位，或更改设置等操作。
⏹通过短信按指定时间间隔自动定位，最小间隔单位1分钟，最大为7200分钟（5天）●报警功能⏹手动紧急报警，每次报警间隔30秒⏹备有其他报警预留扩展接口（选配）●单键双向通话，监听功能（选配）通过手动通话按钮，电话便连到监控调度中心的指定监听电话号码上，进行监听或通话。
●远程遥毙功能（谨慎操作）⏹由监控调度中心远程控制车辆熄火或断油⏹由监控调度中心远程控制车辆启火或供油●备有语音通话功能预留接口，可以完成双向电话通话功能。
（需要选配手柄）●防破坏报警（断电报警）车载机遭破坏、断电后，自动报警，并启用后备电池（可持续供电2-3小时）；2、车载机配置●主机主板（含增强版控制软件）●主机外壳（高强度PVC工程塑料）●外部连接线●GPS模块及天线（5米线缆）●GSM/GPRS(升级版)模块及天线（2米线缆）●车辆专用遥控断油断电系统●高灵敏度监听MIC（选件）●10.5伏NiMH电池组系统功能1.全天侯全球卫星定位车载机所提供的车辆运动状态数据有：●车辆方位（精确到15米）●运行速度（精确到1公里/小时）●运行方向（精确到1度）●时间信息（精确到1秒）●高度信息（精确到100米）2.车载机定位控制车载机开启后，由监控调度中心进行跟踪管理。
车载机可单次报位，也可以按照指定时间间隔自动报位，还可以通过数据连线后实施包位；3.信息查询监控调度中心控制系统采用强大的数据库系统，可识别各种客户并根据客户的不同要求，提供各种不同的服务内容；包括查询一般和特定的车辆位置表，添加任务信息，打印各种表格等等。
●车辆信息查询提供车辆的相关信息查询，例如车辆位置及运动状态、车牌号、车型、驾驶员名称、所属单位及通讯联系方法等；●地理信息查询提供地图信息、位置标定、道路检索、信息查询，例如沿途主要建筑物、加油站、酒店、火车站、飞机场、公安局、居民区等；●其它信息查询(选用)气象信息、酒店住宿登记、航班时刻查询及登记、铁路时刻查询及登记等；4.紧急报警车辆正常行驶中发生突发事件，驾驶员可启用紧急报警装置，即可将紧急报警信息发往监控调度中心，监控调度中心接到紧急报警后可以及时与有关部门联系，相关人员可迅速准确的到达出事地点；5.防破坏报警（断电报警）车载机遭破坏被断电后，其备用电源可自动启动，并向监控调度中心报警，继续提供车辆的运行息。
备用电源可持续供电2-3小时；6.远程监听功能监控调度中心通过密码确认后，可随时对车辆进行监听；7.远程遥控断油断电（需谨慎操作）监控调度中心可对车辆油路和电路系统进行有效控制。
由于此类控制会影响车辆行驶安全，此类控制采用双人管理命令；8.历史数据记录、分析、回放（选配）车辆的运行轨迹、与监控调度中心信息传递、远程控制、紧急报警和断电报警的次数及具体时间，系统都自动记录。
根据所保存的历史数据，可平面回放所选车辆的实际行车过程，准确再现所选车辆的行车路线轨迹及时间，为处理乘客投诉、路上事故、被盗被抢等突发事件提供有力证据。
监控调度中心系统原理、方案设计及构成根据用户所需监控目标数量的不同，中心控制系统有着不同的系统结构，通常可分为单机版和网络版两种：1、单机版结构及特点该结构主要用于小规模车辆管理辆监控调度管理。
特别适用家庭使用的普及型产品。
该产品成本低，只要直接在用户的电脑上加装GSM通讯模块和监控调度中心全套软件即可，并支持多级监控调度中心分组控制管理，在车载目标和总控中心及分控中心之间采用无线通讯方式进行数据传递交换。
由于短信息收发是GSM服务商（移动公众网或联通公众网）公开业务，因此只要拥有SIM卡就能进行信息的收发，而这种方案投资小，设备维护简便，有极强的可移动性，安全可靠。
监控调度中心采用无线方式与GSM通讯系统相连，因GSM数据传输方式及速率的关系，监控调度中心会出现通讯瓶颈，数据吞吐量小，系统内被控移动车台数量受到限制，适用于小规模（被控车辆在1000台以下）的监控系统；监控调度中心可采用堆积木的方式，分级增加监控调度中心数量，使系统控制的车台数量成倍增加。
2、网络版结构及特点为了解决上面提到的通讯瓶颈问题，满足用户同时监控成千上万个移动目标的要求，利用DDN专线直接连接GSM服务商的短消息服务器。
并在中心建立一个计算机网络（如NT 网）将监控服务台终端，系统管理员终端，远程联网终端等都作为工作站上网，以实现数据共享，远程联网，系统增容，设备备份等功能。
GPS监控调度系统中心是整个监控调度系统的中枢，它负责系统中信息的收集及命令的下发，在整个系统中占有至关重要的地位。
整个系统中的数据流是通过TCP/IP协议来进行的。
系统分为三个层次：无线通信接口，服务器，接入服务终端。
在无线通信接口中，系统直接从短信息中心接入数据。
在这种方式下，系统运营商直接从GSM服务商处通过数据专线（DDN数据专线）接入短信息服务器。
短信息服务器将把车载台发送回来得短信息直接通过数据专线发送到数据处理机。
DDN（数字数据网）是利用数字信道传输数据信号的数据传输网。
由于DDN向用户提供的是半永久性的数字连接，沿途不进行复杂的软件处理，因此延时较短，避免了分组网中传输时延大且不固定的缺点；DDN采用交叉连接装置，可以根据用户需要，在约定的时间内接通所需带宽的线路，信道容量的分配和接续在计算机的控制下进行，具有极大的灵活性。
因此DDN专线具有传输质量高、速度快、代框利用率高等一些列优点。
在系统欲短信息中心之间的连接采用DDN专线比较合适，这样能减小数据传输时延，提高系统的容量。
在通信数据处理机与通信服务器之间，局域网中的主干线路，一般情况下，其空间距离较短，可以采用高带宽数据线，提高数据流通数据速度，提高系统容量。
采用此种三层次结构来构架整个系统的方法，可以保证系统中硬件和软件系统的分离，提高系统的稳定性，当系统的其中某一模块发生故障不至于影响整个系统。
在构件具体的系统时，为了适应具体的使用要求，需要对系统作适当的修改。
当我们采用此种构架时，对提出的要求，只需要修改具体的模以模块即可，比如说监控终端界面，从而提高系统的可移植性。
各系统模块的功能●通信数据处理：通信数据处理的功能是对从数据专线中进来的数据进行分析、打包并发送至通信服务器。
同时也从通信服务器处接收监控终端或其他终端发送的命令数据，然后经过数据专线将命令数据发送出去。
在整个系统中，从短信息中心至通信接口数据处理机之间、通信接口数据处理机与通信服务器之间的数据都是通过TCP/IP传输。
总起来，通信接口数据处理机的功能：⏹车载台数据的处理和发送⏹监控终端命令的下发●通信服务器：通信服务器在系统中起着数据路由器的作用。
对于进来的各种数据，按照数据类型的不同，分发到不同的终端。
假如数据是移动终端进来的定位数据、报警数据或服务请求数据，分别将之发送到监控终端、报警监控终端和特别服务终端。
假如是各种监控终端发送的命令数据或信息数据，通过通信接口数据处理机将之发送给指定的车载台。
在系统中的车载台数量超过一定数量后，一条数据专线和一个通信接口数据处理机将不能支撑起整个系统，此时可以考虑两条数据专线甚至多条专线。
有多个通信接口数据处理机，也有多种终端：⏹监控终端（多个）⏹远程监控终端（也可以有多个）⏹报警监控终端（可以按不同的报警类型接不同的报警监控终端，可以在通信服务器中进行设置）⏹特别服务终端（不同的服务请求可以接不同的特服终端）●数据库服务器（其中部分为选件）数据库服务器采用大型数据库实现(SQL SERVER)。
数据库服务器的主要存放系统的各种数据，同时也接收其他各种终端的数据请求。
