新人教版初中九年级数学下《投影与视图 正投影》优质课教学设计_7

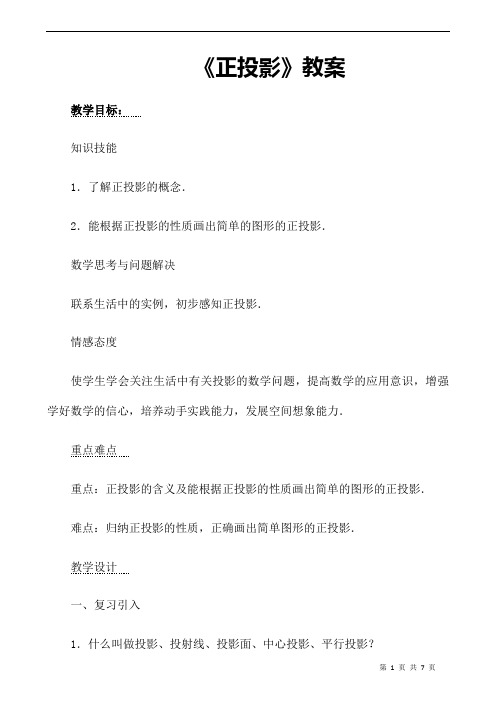

《正投影》教案教学目标：知识技能1．了解正投影的概念．2．能根据正投影的性质画出简单的图形的正投影．数学思考与问题解决联系生活中的实例，初步感知正投影．情感态度使学生学会关注生活中有关投影的数学问题，提高数学的应用意识，增强学好数学的信心，培养动手实践能力，发展空间想象能力．重点难点重点：正投影的含义及能根据正投影的性质画出简单的图形的正投影．难点：归纳正投影的性质，正确画出简单图形的正投影．教学设计一、复习引入1．什么叫做投影、投射线、投影面、中心投影、平行投影？2．下面两个图都是表示一块三角板在光线照射下形成的投影，它们的投影线与投影面的位置关系有什么不同？(教师出示问题、图片，引入新课．学生回顾回答、观察思考，初步感知．) 设计意图：通过有针对性的问题的复习引入新课，让学生初步感知正投影，为本节课学习做好铺垫．二、探究新知1．课前小组活动：让太阳光照射一根竹筷，在矩形的白纸上形成投影；让太阳光垂直照射矩形白纸，改变竹筷的位置、方向，再观察竹筷影子的变化．2．把一根直的细铁丝(记为线段AB)放在三个不同位置：(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面．三种情形下的铁丝的正投影各是什么形状？结论：(1)当线段AB平行于投影面P时，它的正投影是线段A1B1，线段与它的投影的大小关系为AB____A1B1；(2)当线段AB倾斜于投影面P时，它的正投影是线段A2B2，线段与它的投影的大小关系为AB____A2B2；(3)当线段AB垂直于投影面P时，它的正投影是________．3．课前小组活动：让太阳光照射一块正方形硬纸板，在矩形的白纸上形成投影；让太阳光垂直照射矩形白纸，改变硬纸板的位置、方向，再观察其影子的变化．4．教师出示教材第90页图29.1－7.把一块正方形硬纸板P(记为正方形ABCD)放在三个不同位置：(1)纸板平行于投影面；(2)纸板倾斜于投影面；(3)纸板垂直于投影面．三种情形下纸板的正投影各是什么形状？结论：(1)当纸板P平行于投影面Q时，P的正投影与P形状、大小________；(2)当纸板P倾斜于投影面Q时，P的正投影与P形状、大小________；(3)当纸板P垂直于投影面Q时，P的正投影是________．归纳：当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同．(教师引导学生课前实践、体验，课堂汇报交流．学生小组内合作交流，师生共同归纳总结．教师出示问题．学生小组讨论解决．教师引导学生课前实践、体验，课堂汇报交流．学生小组内合作交流，师生共同归纳总结．)设计意图：通过课前实践活动，激发学生学习正投影的好奇心、求知欲，为探索物体的正投影的性质打下基础．将课外的实物操作抽象为课堂中的直观图片，体现数学的模型作用．让学生亲自观察、分析、探究出结论，激发学生学习数学的兴趣，培养学生的观察能力、实践能力．三、学以致用例：(教材例题)画出如图摆放的正方体在投影面P上的正投影．(1)正方体的一个面ABCD平行于投影面P；(2)正方体的一个面ABCD倾斜于投影面P，上底面ADEF垂直于投影面P，并且上底面的对角线AE垂直于投影面P.解：(1)如下图(1)，正方体的正投影为正方形A′B′C′D′，它与正方体的一个面是全等关系．(2)如下图(2)，正方体的正投影为矩形F′G′C′D′，这个矩形的长等于正方体的底面对角线长，矩形的宽等于正方体的棱长．矩形上、下两边中点连线A′B′是正方体的侧棱AB及它所对的另一条侧棱EH的投影．, ,图(1) 图(2)(教师出示问题，引导学生分析解决，师生共同点评．学生尝试分析，小组内交流后，解决例题．)设计意图：通过设置例题，达到巩固正投影的目的，同时也提高了学生的应用意识和能力．四、巩固练习1．教材第92页练习．答案：(1)圆柱的正投影是一个矩形．(2)圆柱的正投影是一个圆．2．底面与投影面垂直的圆锥体的正投影是( )A．圆 B．三角形 C．矩形 D．正方形(答案：B)(教师引导、点拨方法、总结规律，共性问题做好补教，组织学生独立完成练习后，小组交流．学生独立思考解决问题，小组内交流．)设计意图：通过引导学生自主、合作、探究，培养学生分析问题、解决问题的意识和能力．通过练习，及时反馈学生学习的情况，便于教师把握教学效果，并能及时查漏补缺，进一步优化教学．五、师生小结1．通过这节课，同学们学到了什么？2．对本节课你有什么困惑？3．布置作业：必做题：教材习题29.1第3，4题．选做题：教材习题29.1第5题．(学生总结发言．教师补充完善．教师分层布置作业．学生按要求课外完成．)设计意图：梳理知识、总结方法，形成知识体系，养成系统整理知识的习惯．板书设计一、复习引入三、学以致用二、探究新知例1（教材例题）线段的正投影：四、巩固练习正方形的投影：五、师生小结。

课题：正投影【学习目标】1．了解正投影的概念，能根据正投影的性质画出简单平面图形的正投影．2．在经历观察、探究、思考、归纳的过程中，掌握正投影的特征．3．培养抽象、概括能力，发展空间想象．【学习重点】正投影的含义及其性质．【学习难点】归纳正投影的性质，正确画出简单平面图的正投影．情景导入生成问题旧知回顾：如图表示一块三角尺在光线照射下形成的投影．其中哪些是平行投影，哪些是中心投影？图(2)、(3)的投射线与投影面的位置关系有什么区别？解：(1)是中心投影，(2)是斜投影，(3)是垂直投影．自学互研生成能力知识模块一正投影定义【自主探究】阅读教材P88～P89，完成下列内容：投影线垂直于投影面产生的投影叫做正投影．【合作探究】教材P89探究1：把一根直的细铁丝(记为线段AB)放在三个不同位置，通过观察、测量可知：(1)当线段AB平行于投影面时，它的正投影是线段A1B1，它们的大小关系为AB＝A1B1；(2)当线段AB倾斜于投影面时，它的正投影是线段A2B2，它们的大小关系是AB>A2B2；(3)当线段AB垂直于投影面时，它的正投影是一个点A3.教材P89探究2：把一块正方形硬纸板P(记为正方形ABCD)放在三个不同位置，通过观察、测量可知：(1)当纸板P平行于投影面时，P的正投影与P的形状、大小一样；(2)当纸板P倾斜于投影面时，P的正投影与P的形状、大小完全不一样；(3)当纸板P垂直于投影面时，P的正投影成为一条线段．归纳：当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同．知识模块二正投影的应用【自主探究】阅读教材P90～P91，完成下列内容：1．猜想(1)、(2)的正投影各应该是什么形状？解：分别是正方形、矩形．2．怎样画出各自平行光线下的正投影？3．物体正投影的形状、大小与它相对于投影面的位置有关．【合作探究】1．若线段AB在投影面上的正投影为A1B1，则线段AB与线段A1B1的大小关系是( D)A．AB＝A1B1B．AB>A1B1C．AB<A1B1D．AB≥A1B12．如图所示，△ABC被平行光线照射，CD⊥AB于D，AB在投影面上．(1)指出图中AC的投影是什么？CD与BC的投影呢？(2)探究：当△ABC为直角三角形(∠ACB＝90°)时，易得AC2＝AD·AB，此时有如下结论：直角三角形一直角边的平方等于它在斜边射影与斜边的乘积，这一结论我们称为射影定理．通过上述结论的推理，请证明以下两个结论：①BC2＝BD·AB；②CD2＝AD·BD.解：(1)AC 的投影是AD ，CD 的投影是点D ，CB 的投影是BD ； (2)①∵CD⊥AB，∴∠CDB ＝∠ACB＝90°.又∵∠B＝∠B，∴△BCD ∽△BAC ，∴BC AB ＝BD BC，∴BC 2＝BD·AB； ②∵∠ACB ＝90°，∴∠ACD ＋∠BCD＝90°.∵CD ⊥AB ，∴∠ACD ＋∠BAC ＝90°.∴∠BCD ＝∠B AC.又∵∠ADC＝∠BDC＝90°，∴△ACD ∽△CBD ，∴CD BD ＝AD CD，∴CD 2＝AD·BD. 交流展示 生成新知【交流预展】1．将阅读教材时“生成的问题”和通过“自学互研”得出的“结论”展示在各小组的小黑板上，并将疑难问题也板演到黑板上，再一次通过小组间就上述疑难问题相互释疑．2．各小组由组长统一分配展示任务，由代表将“问题和结论”展示在黑板上，通过交流“生成新知”．【展示提升】知识模块一 正投影定义知识模块二 正投影的应用检测反馈 达成目标【当堂检测】判断对错．(1)直线的平行投影一定是直线．( √ )(2)矩形的正投影一定是矩形．( × )(3)一个圆在平面上的平行投影可能是圆，也可能是椭圆或线段．( √ )【课后检测】见学生用书课后反思 查漏补缺1．这节课的学习，你的收获是：____________________________________________________________________2．存在困惑：________________________________________________________________。

投影与视图教案一、视图1．三种视图的内在联系主视图反映物体的长和高；俯视图反映物体的长和宽；左视图反映物体的宽和高．因此，在画三种视图时，主、俯视图要长对正，主、左视图要高平齐，俯、左视图要宽相等．2．三种视图的位置关系一般地，首先确定主视图的位置，画出主视图，然后在主视图的下面画出俯视图，在主视图的右边画出左视图．3．三种视图的画法首先观察物体，画出视图的外轮廓线，然后将视图补充完整，其中看得见部分的轮廓线通常画成实线，看不见部分的轮廓线通常画成虚线．例1画出右图1所示的两个几何体的三种视图．分析：这两个几何体，一个是被切去一角的三棱柱，另一个是由两个圆柱体组成的复合体，画它们的三种视图相对复杂，因此要更加仔细观察原几何体及其画三种视图的原则．解：二、太阳光、灯光与影子1．太阳光与影子太阳光线可以看成平行光线，像这样的光线所形成的投影称为平行投影． 物体在太阳光照射的不同时刻，不仅影子的长短在变化，而且影子的方向也在改变．根据不同时刻影长的变换规律，以及太阳东升西落的自然规律，可以判断时间的先后顺序．图1 （1） （2）俯视图主视图 左视图 （1）俯视图主视图左视图 （2）例2下面是一天中四个不同时刻两个建筑物的影子．（1）将它们按时间的先后顺序进行排列，并说明一下你的理由．（2）一天中物体在太阳光下的影子的方向是如何变化的?分析：（1）太阳在东方，刚升起不久，光线与地平面的夹角小，物体的影子应当长，且方向由东向西，所以Ｃ为早晨的影子；随着时间推移，到了上午影子渐短，影子方向北偏西，所以Ｄ是上午某时刻的影子；到了中午，物体的影子最短；而到了下午，物体的影子又逐渐变长，且方向为北偏东，所以Ａ为下午某一时刻的影子；到了接近晚上时，太阳在西方，光线与地平面的夹角小，物体的影子长，且方向由西向东，所以Ｂ是接近晚上时的物体的影子．所以按时间的顺序进行排列为ＣＤＡＢ．（2）一天中，物体在阳光下的影子的方向是正西、北偏西、正北、北偏东、正东．Ｄ．Ｃ． Ｂ．Ａ．2．灯光与影子灯光的光线可以看成是从一点发出的（即为点光源），像这样的光线所形成的投影称为中心投影．中心投影光源的确定：分别过每个物体的顶端及其影子的顶端作一条直线，这两条直线的交点即为光源的位置．例3与一盏路灯相对，有一玻璃幕墙，幕墙前面地面上有一盆花和一棵树，晚上，幕墙反射路灯灯光形成了那盆花的影子如图2，树影是路灯灯光形成的，你能确定此时路灯光源的位置吗?分析：确定光源的问题，实际上是利用光线沿直线传播的性质进行作图．在这个问题中，应注意入射角等于反射角，如图3，可以确定光源的位置为P 点．3．如何判断平行投影与中心投影分别过每个物体的顶端及其影子的顶端作一条直线，若两直线平行，则为平行投影；若两直线相交，则为中心投影，其交点就是光源的位置．例4（1）如图4是同一时刻的两棵树及其影子，请你在图中画出形成树影的光线，并判断它是太阳光线还是灯光的光线？若是灯光的光线，请确定光源的位置.（2）请判断如图5所示的两棵树的影子是在太阳光下形成的，还是灯光下图2 图3P分析：本题是由树及其影子寻找光线，具体方法是过树的顶端及其影子的顶端作两条直线作为光线，若两条直线平行，则是太阳光线；若两条直线相交，则是灯光光线，其交点就是光源的位置．解：（1）如图4所示是灯光的光线．原因是过一棵树的顶端及其影子的顶端作一条直线，再过另一棵树的顶端及其影子的顶端作一条直线，两直线相交，其交点就是光源的位置．（2）如图5所示，是太阳光的光线．原因是过一棵树的顶端及其影子的顶端作一条直线，再过另一棵树的顶端及其影子的顶端作一条直线，两直线平行．然后再过旗杆的顶端作一条与已知光线平行的直线，交地面于一点，连接这点与旗杆底端的线段就是旗杆的影子．4．视点与盲区如图6，盲区即为视觉看不到的区域．图6 图7 图8 例5晚上，如图7，圆桌上方有一盏灯泡，该灯发出的光线照在射桌面上，请画出灯光被桌面挡住所形成的盲区示意图．分析：如图8所示，地面上阴影部分即为盲区．。

人教版数学九年级下册第29章《投影与视图》课堂教学设计一. 教材分析人教版数学九年级下册第29章《投影与视图》是本册教材中的一个重要章节，主要介绍投影的概念、分类以及投影的基本性质。

通过本章的学习，使学生了解投影在数学、物理、艺术等领域的应用，培养学生的空间想象能力和抽象思维能力。

本章内容主要包括以下几个部分：1.投影的概念和分类2.正投影和斜投影3.投影的基本性质4.平行投影5.中心投影6.投影变换二. 学情分析学生在学习本章内容前，已经掌握了平面几何、立体几何的基本知识，具备了一定的空间想象能力和抽象思维能力。

但投影概念较为抽象，学生理解起来可能存在一定的困难。

因此，在教学过程中，教师需要运用生动形象的实例，引导学生直观地理解投影的概念，并通过大量的练习，使学生熟练掌握投影的性质和变换。

三. 教学目标1.了解投影的概念、分类和基本性质。

2.掌握正投影和斜投影的特点。

3.能够运用投影性质解决实际问题。

4.培养学生的空间想象能力和抽象思维能力。

四. 教学重难点1.投影的概念和分类。

2.投影的基本性质。

3.投影变换。

五. 教学方法1.采用直观演示法，通过实物模型和多媒体动画，引导学生直观地理解投影的概念和性质。

2.运用讲解法，详细讲解投影的分类、基本性质和变换规律。

3.采用练习法，让学生在实践中巩固投影知识。

4.运用小组讨论法，培养学生合作学习的能力。

六. 教学准备1.投影仪、实物模型、多媒体动画。

2.投影习题、测验题。

3.投影实验材料。

七. 教学过程1.导入（5分钟）利用实物模型和多媒体动画，引导学生直观地了解投影的概念。

例如，用一个三角形模型在灯光下投影，让学生观察投影的特点。

2.呈现（10分钟）讲解投影的分类，包括正投影和斜投影。

通过示例，使学生了解正投影和斜投影的特点。

3.操练（10分钟）让学生进行投影练习，掌握投影的基本性质。

例如，让学生根据给定的物体，画出其正投影和斜投影。

4.巩固（10分钟）讲解投影变换，包括平行投影和中心投影。

初中数学人教版九年级下册优质教学设计29-1 第2课时《正投影》一. 教材分析《正投影》是初中数学人教版九年级下册第29-1课时的内容，这部分教材主要是让学生了解和掌握正投影的定义、性质及其在几何图形中的应用。

通过学习正投影，学生能够更好地理解三维空间中的图形变换，提高空间想象能力。

二. 学情分析九年级的学生已经具备了一定的空间想象能力和图形变换的基础知识，对于新的知识有一定的接受能力。

但同时，由于正投影概念比较抽象，学生可能难以理解，因此需要教师在教学过程中进行耐心讲解和引导。

三. 教学目标1.让学生了解正投影的定义和性质。

2.培养学生空间想象能力和图形变换能力。

3.使学生能够运用正投影的知识解决实际问题。

四. 教学重难点1.正投影的定义和性质。

2.正投影在几何图形中的应用。

五. 教学方法采用问题驱动法、案例分析法、合作学习法等，引导学生主动探索、讨论和交流，提高学生对正投影的理解和应用能力。

六. 教学准备1.正投影的图片和案例。

2.多媒体教学设备。

七. 教学过程1.导入（5分钟）利用多媒体展示一些生活中的正投影现象，如建筑物的影子、手影等，引导学生关注正投影，激发学生学习兴趣。

2.呈现（10分钟）教师通过讲解和展示正投影的定义和性质，让学生初步了解和认识正投影。

同时，通过几何图形的正投影案例，使学生更好地理解和掌握正投影的概念。

3.操练（10分钟）学生分组进行合作学习，每组选择一个几何图形，讨论其在不同角度下的正投影，并绘制出来。

通过实际操作，加深学生对正投影的理解。

4.巩固（10分钟）教师提问学生关于正投影的问题，学生回答，教师进行点评和讲解。

通过提问和回答，巩固学生对正投影的知识。

5.拓展（10分钟）教师提出一些与正投影相关的实际问题，如建筑设计中的正投影应用，让学生进行思考和讨论。

通过实际问题的解决，提高学生对正投影的应用能力。

6.小结（5分钟）教师对本节课的主要内容进行总结，强调正投影的定义、性质和应用。

人教版九年级数学下册《第二十九章投影与视图》教案一. 教材分析《人教版九年级数学下册》第二十九章《投影与视图》是学生在学习了平面几何、立体几何的基础上，进一步研究三视图、投影等知识。

这一章节的内容既巩固了学生以前所学的几何知识，又为后续的立体几何学习打下基础。

本章主要包括以下几个知识点：1.投影的概念和分类2.正投影和斜投影3.视图的概念和分类4.一视图、二视图、三视图的画法5.几何体的三视图二. 学情分析学生在学习本章内容前，已经掌握了平面几何的基本知识，对几何图形的认知有一定的基础。

但投影与视图的概念对于他们来说比较抽象，需要通过具体的实例和实践活动来理解和掌握。

另外，学生对于空间想象能力的培养还不够，需要在教学过程中加强训练。

三. 教学目标1.让学生理解投影的概念，掌握正投影和斜投影的性质。

2.让学生掌握视图的分类，学会画一视图、二视图、三视图。

3.培养学生空间想象能力，提高他们解决实际问题的能力。

四. 教学重难点1.投影的概念和分类2.正投影和斜投影的性质3.视图的画法4.空间想象能力的培养五. 教学方法1.采用直观演示法，通过实物和模型展示投影与视图的概念和性质。

2.采用实践操作法，让学生动手画一视图、二视图、三视图，培养空间想象能力。

3.采用问题驱动法，引导学生思考和探讨，提高他们解决问题的能力。

六. 教学准备1.准备投影仪、实物、模型等教学道具。

2.准备相关的练习题和测试题。

3.准备黑板和粉笔。

七. 教学过程1. 导入（5分钟）教师通过展示实物和模型，引导学生观察和思考，让学生初步认识投影和视图的概念。

2. 呈现（10分钟）教师通过投影仪展示PPT，详细讲解投影的分类、正投影和斜投影的性质，以及视图的分类和画法。

3. 操练（10分钟）学生分组进行实践活动，每组选择一个几何体，分别画出它的三视图。

教师巡回指导，解答学生疑问。

4. 巩固（10分钟）教师出示一些练习题，让学生独立完成，检查他们对于投影与视图知识的掌握程度。

九年级数学下册《投影与视图》全章教案新人教版第一章：投影的概念与分类教学目标：1. 了解投影的概念，掌握各种投影的分类。

2. 能够运用投影的知识解决实际问题。

教学内容：1. 投影的概念：平行投影、中心投影。

2. 投影的分类：正投影、斜投影。

3. 投影的基本性质。

教学步骤：1. 引入投影的概念，展示各种投影的图片，引导学生观察并思考。

2. 讲解平行投影和中心投影的定义，通过示例让学生理解两种投影的特点。

3. 介绍正投影和斜投影的分类，让学生通过实际例子区分两种投影。

4. 引导学生总结投影的基本性质，如相似性、形状不变等。

5. 布置练习题，让学生巩固所学内容。

教学评价：1. 学生能够准确描述投影的概念和分类。

2. 学生能够运用投影的知识解决实际问题。

第二章：视图的定义与分类教学目标：1. 理解视图的定义，掌握各种视图的分类。

2. 能够运用视图的知识解决实际问题。

教学内容：1. 视图的定义：主视图、左视图、俯视图。

2. 视图的分类：正视图、侧视图、俯视图。

3. 视图的基本性质。

教学步骤：1. 引入视图的概念，展示各种视图的图片，引导学生观察并思考。

2. 讲解主视图、左视图、俯视图的定义，通过示例让学生理解三种视图的特点。

3. 介绍正视图、侧视图、俯视图的分类，让学生通过实际例子区分三种视图。

4. 引导学生总结视图的基本性质，如相互补充、完整性等。

5. 布置练习题，让学生巩固所学内容。

教学评价：1. 学生能够准确描述视图的定义和分类。

2. 学生能够运用视图的知识解决实际问题。

第三章：简单几何体的三视图教学目标：1. 掌握简单几何体的三视图的画法。

2. 能够运用三视图的知识解决实际问题。

教学内容：1. 简单几何体的三视图：正方体、长方体、圆柱体、圆锥体。

2. 三视图的画法与特点。

教学步骤：1. 讲解正方体、长方体、圆柱体、圆锥体的三视图的画法，通过示例让学生理解各种几何体的三视图特点。

2. 引导学生动手画出各种几何体的三视图，并观察其特点。

人教版数学九年级下册《投影与视图》教学设计【教材分析】本节教材的主要内容是根据三视图还原几何体，并会求体积和表面积，介绍画三视图的规则和基本画法，能画简单几何体的三视图，求体积和表面积。

教材的地位、作用本节教材主要培养学生的空间想象能力，为今后进一步学习立体几何打下基础。

【教学目标】1.通过空间几何体三视图的应用，培养学生的创新精神和探究能力；2.通过研究性学习，培养学生的整体性思维，情感态度价值观；3.通过研究利用三视图解决实际生活中面积、体积方面的用料问题，感受数学。

【教学重难点】重点：由空间几何体的三视图求其表面积和体积。

难点：引导学生进行合理的探究。

【教学方法】师生合作交流法、示范法等。

【教学过程】一、复习引入（复习三视图还原几何体，为后面求几何体的体积和表面积做准备）如图所示是一个立体图形的三视图，请根据三视图说出立体图形的名称。

二、合作探究（自主学习完成，课上交流展示）活动1：画一画根据下列几何体的三视图，画出它们的展开图。

（多媒体课件展示）活动2：算一算：根据如下几何体的展开图，求该几何体的体积和表面积。

（多媒体课件展示）三、巩固提升（多媒体课件展示练习及图形，课上完成并交流展示）1.一个几何体的三视图如图1所示，则这个几何体的表面积和体积分别是。

2.如图2是一个几何体的三视图．根据图示，可计算出该几何体的表面积为。

3.已知某几何体的三视图如3所示，其中俯视图为等边三角形，则该几何体的左视图面积为。

4.某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如下图)，请你按照三视图确定制作每个密封罐所需钢板的面积.（图中尺寸单位：mm）归纳总结：根据三视图求几何体的体积和表面积的一般步骤：1. ；2. ；3. ；四、课堂小结（梳理本节课所学知识）1.你学会了什么？2.你存有的问题？五、拓展延伸（多媒体课件展示，开动脑袋想一想吧！）如图是一个几何体的三视图(单位：厘米)(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．六、作业布置必做：课后练习第2、8、10题选做：课后练习第7题。

第２９章视图与投影 2９、1 投影教学设计【学情分析】在学习本节课之前,学生差不多具有一定的关于平面图形与立体图形的知识,同时差不多数次接触过“从不同方向看物体”的内容,对投影和视图的知识已有初步的朦胧的了解,只是还没有明确的接触过一些基本的名词术语(投影,正投影),对有关规律还缺乏归纳总结。

教学中,要让学生能够结合具体例子说明有关概念,不需要给出这些概念的严格的抽象的定义、【教学内容】本节内容是人教版初中新教材第九册(下)第29章的第一节。

【教材分析】本节课的内容是依据《全日制义务教数学课程标准(实验稿)》第三学段(7~9年级)空间与图形领域中关于“视图与投影”的教学目标而具体设计的。

“投影原理”是绘制视图的基础,通过投影建立了立体图形和平面图形间的联系,为立体图形与平面图形的相互转化问题奠定了理论基础。

在本套教科书中,从七年级上册第三章“图形认识初步”开始,就不断的出现了有关视图的一些内容,只是在本节之前一直没有正式出现投影和视图的概念。

本节在学生已有有关投影的初步感性认识的基础之上,通过一些简单的物体的投影说明有关概念,归纳基本规律,使学生的认识水平再次提升,并结合具体问题进一步培养运用几何知识分析和解决实际问题的能力。

本节是为进一步研究视图作准备的,后面将要学习的三视图是同一物体在有特定位置关系的三个投影面上的投影,同时投影线与投影面的位置必须是垂直的。

本节的重点是让学生在已有知识的基础之上,对投影有一个最基本的认识。

1、本节的教学重点是:了解正投影的含义,能依照正投影的性质画出简单平面图形的正投影。

２、本节的教学难点是:归纳正投影的性质,正确画出简单平面图形的正投影、【教学目标】1、知识与技能⑴了解投影的有关概念,能依照光线的方向辨认物体的投影;⑵了解平行投影和中心投影的区别;⑶了解物体正投影的含义,能依照正投影的性质画出简单平面图形的正投影。

2、过程与方法⑴在探究物体与其投影关系的活动中,体会立体图形与平面图形相互转化的关系,发展学生空间观念。

第二十九章投影与视图29.1 投影课时2 正投影【知识与技能】1.了解正投影的概念.2.能根据正投影的性质画出简单的平面图形的正投影.【过程与方法】1.通过动手操作画图形的正投影,培养学生动手实践能力,发展空间想象能力.2.通过探究生活中有关正投影的数学问题,体会数学与实际生活的紧密联系,提高学生的数学应用意识.【情感态度与价值观】1.感受日常生活中的一些投影现象,体会数学与生活实际密不可分,激发学生学习数学的兴趣.2.通过观察、思考、分析、探究得出结论,培养学生的观察能力、实践能力及归纳总结能力.3.通过探究正投影的性质,培养学生动手操作能力、分析问题及解决问题的能力.4.通过实物演示和多媒体教学,把抽象问题直观化,激发学生的求知欲.1.正投影的含义.2.能根据正投影的性质画出简单的平面图形的正投影.归纳正投影的性质,正确画出简单平面图形的正投影.多媒体课件.导入一:【复习提问】(1)什么叫投影、投影线、投影面、平行投影、中心投影?(2)平行投影与中心投影有什么区别和联系?(3)你能举出一些投影的生活实例吗?(4)阳光可能与物体垂直吗?如果阳光垂直照在线段上,会得到什么图形?【师生活动】学生思考后回答问题,第(4)问让学生小组内交流,回答,教师点评,导入新课.导入二:【课件展示】下图表示一块三角尺在光线照射下形成的投影,其中哪个是平行投影?哪个是中心投影?如图(2)(3)的投影线与投影面的位置关系有什么区别?【师生活动】学生思考后小组内交流,学生回答后教师点评,导出新课.解:图(1)中的投影线集中于一点,形成中心投影；图(2)(3)中,投影线互相平行,形成平行投影.图(2)中,投影线斜着照射到投影面；图(3)中投影线垂直照射到投影面.[设计意图]通过复习投影的有关概念和学生的观察、分析、交流,使学生体会将实际问题抽象成几何图形的过程,有助于分析问题的本质,为引出正投影的概念做好铺垫.[过渡语]由刚才的讨论我们知道,在平行投影中,可能出现投影线与投影面垂直这种特殊的投影,这就是我们这节课要学习的正投影.一、认识概念【课件展示】投影线垂直于投影面产生的投影叫做正投影.【思考】(1)平行投影一定是正投影吗?正投影一定是平行投影吗?(平行投影不一定是正投影,正投影一定是平行投影)(2)正投影与物体的放置有关吗?(正投影是光线与投影面之间的关系,与物体的放置无关)【师生活动】学生独立思考后,小组交流得出答案,教师对学生的答案进行点评.[设计意图]经过课前导入的观察、分析、比较的过程,抽象出正投影的概念,学生通过思考教师提出的问题,加深对正投影的概念的理解.二、探究性质探究一:线段在平面上的正投影思路一【课件展示】如图,把一根直的细铁丝(记为线段AB)放在三个不同位置:(1)铁丝平行于投影面；(2)铁丝倾斜于投影面；(3)铁丝垂直于投影面(铁丝不一定要与投影面有公共点).【思考】三种情形下铁丝的正投影各是什么形状?大小有什么关系?【解析】通过观察,我们可以发现:(1)当线段AB平行于投影面P时,它的正投影是线段A1B1,线段与它的投影的大小关系为AB A1B1；(2)当线段AB倾斜于投影面P时,它的正投影是线段A2B2,线段与它的投影的大小关系为AB A2B2；(3)当线段AB垂直于投影面P时,它的正投影是.【师生活动】教师课件展示问题,学生观察思考后,小组合作交流得出答案,小组代表展示成果,教师点评,共同归纳结论.【课件展示】线段平行于投影面时的正投影是线段,线段长等于正投影的长；线段倾斜于投影面时的正投影是线段,线段长大于正投影的长；线段垂直于投影面时的正投影是一个点.思路二【动手操作】画出线段在平面上的正投影.【观察思考】线段在平面上的正投影的形状是什么?与线段之间的大小关系如何?【师生活动】学生动手画图,教师提醒学生注意分类讨论,学生画完后小组合作交流答案,教师课件展示答案,学生根据所画图形小组讨论线段的正投影的形状及大小关系.【课件展示】线段平行于投影面时的正投影是线段,线段长等于正投影的长；线段倾斜于投影面时的正投影是线段,线段长大于正投影的长；线段垂直于投影面时的正投影是一个点.[设计意图]通过观察思考、小组合作交流(或通过动手操作、合作交流)探究线段在平面上的正投影的形状和大小,并归纳总结线段的正投影的规律.提高学生观察、思考能力,培养归纳总结能力.探究二:正方形纸板在平面上的正投影【课件展示】如图,把一块正方形硬纸板P(记为正方形ABCD)放在三个不同位置:(1)纸板平行于投影面；(2)纸板倾斜于投影面；(3)纸板垂直于投影面.【思考】三种情形下纸板的正投影各是什么形状?大小有什么关系?【解析】通过观察,我们可以发现:(1)当纸板P平行于投影面时,P的正投影与P的形状、大小；(2)当纸板P倾斜于投影面时,P的正投影与P的形状、大小；(3)当纸板P垂直于投影面时,P的正投影成为.【师生活动】教师课件展示问题,学生观察思考后,小组合作交流得出答案,对学生的答案,教师进行点评,师生共同归纳结论.【课件展示】(1)当纸板P平行于投影面Q时,P的正投影与P的形状、大小一样；(2)当纸板P倾斜于投影面Q时,P的正投影与P的形状、大小不完全一样；(3)当纸板P垂直于投影面Q时,P的正投影成为一条线段.探究三:正投影的性质【思考】根据以上探究,当物体的某个面平行于投影面时,这个面的正投影与这个面有怎样的关系?【师生活动】学生独立思考,大胆猜想,然后小组合作交流,共同归纳性质,教师对学生的回答进行点评,并课件展示结论.【课件展示】正投影的性质:当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.[设计意图]学生通过观察、探究、体验和交流,归纳总结得出物体正投影的规律,进一步培养学生抽象概括能力,发展学生的空间观念.由线段到正方形的学习过程渗透了从简单到复杂、由特殊到一般的认知规律,发挥了学生的主体作用.三、例题讲解画出如图摆放的正方体在投影面上的正投影.(1)正方体的一个面ABCD平行于投影面(如图(1))；(2)正方体的一个面ABCD倾斜于投影面,底面ADEF垂直于投影面,并且其对角线AE垂直于投影面(如图(2)).教师引导分析:(1)当正方体在如图(1)的位置时,正方体的一个面ABCD及其相对的另一面与投影面,这两个面的正投影是与正方体的一个面的形状、大小的正方形A'B'C'D'.正方形A'B'C'D'的四条边分别是正方体其余四个面(这些面垂直于投影面)的.因此,正方体的正投影是.(2)当正方体在如图(2)的位置时,它的面ABCD和面ABGF倾斜于投影面,它们的投影是；正方体其余两个侧面的投影也分别是；上、下底面的投影分别是和.因此,正方体的投影是.解:(1)如图(1),正方体的正投影为正方形A'B'C'D',它与正方体的一个面是全等关系.(2)如图(2),正方体的正投影为矩形F'G'C'D',这个矩形的长等于正方体的底面对角线长,矩形的宽等于正方体的棱长.矩形上、下两边中点连线A'B'是正方体的侧棱AB及它所对的另一条侧棱EH的投影.【归纳】物体正投影的形状、大小与它相对于投影面的位置有关.[设计意图]通过例题训练,达到巩固正投影相关知识的目的,提高学生观察、归纳和空间想象能力,提高学生的应用意识.[知识拓展](1)当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.(2)只有在平行投影中,才会出现正投影.正投影是光线与投影面的关系,与物体的放置无关.(3)人们在实际作图中,经常采用正投影,正投影有如下性质:①线段AB在平面上的正投影.线段AB平行于投影面P时的正投影是线段,线段长等于正投影的长；线段AB倾斜于投影面P时的正投影是线段,线段长大于正投影的长；线段AB垂直于投影面P时的正投影是一个点.②长方形硬纸板ABCD在平面上的正投影.长方形硬纸板ABCD平行于投影面时,长方形ABCD的正投影与长方形ABCD的形状和大小一样；长方形硬纸板ABCD倾斜于投影面时,长方形ABCD的正投影与长方形ABCD的形状和大小不完全一样；长方形硬纸板ABCD垂直于投影面时,ABCD的正投影成为一条线段.1.正投影:投影线垂直于投影面产生的投影叫做正投影.2.正投影的性质:当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.第2课时1.认识概念正投影2.探究性质探究一:线段在平面上的正投影探究二:正方形纸板在平面上的正投影探究三:正投影的性质3.例题讲解例题一、教材作业二、课后作业【基础巩固】1.线段的正投影是()A.直线B.线段C.射线D.线段或点2.下列叙述正确的是()A.圆锥的正投影是等腰三角形B.圆柱的正投影是矩形C.球的正投影是圆D.正方体的正投影是正方形3.把一个正五棱柱按如图的方式摆放,当投影线由正前方射到后方时,它的正投影是如图的()4.若木棒长1.2米,则它的正投影的长一定()A.大于1.2米B.小于1.2米C.等于1.2米D.小于或等于1.2米5.平行于投影面的平行四边形的面积与它的正投影的面积的大小关系是.6.三角形的正投影可能是.7.一位画家把边长为1米的7个相同正方体摆成如图的形状,然后把表面涂上颜色,那么涂色面积为.8.如图,已知线段AB=2,投影面为P,太阳光线与投影面垂直.(1)当AB垂直于投影面P时(如图(1)),请画出线段AB的投影；(2)当AB平行于投影面P时(如图(2)),请画出它的投影,并求出正投影的长；(3)在(2)的基础上,点A不动,线段AB绕点A在垂直于投影面P的平面内逆时针旋转30°,请在图(3)中画出线段AB的正投影,并求出其正投影的长.9.如图,投影线的方向如箭头,画出立体图形的正投影.【能力提升】10.一个水平放在桌面上的圆柱,从前向后形成的正投影是一个边长为20cm的正方形,则此圆柱的表面积为.11.一个圆锥的轴截面平行于投影面,圆锥的正投影是腰长为5,底边长为6的等腰三角形,则圆锥的体积是(结果保留π).12.如图为一个机器零件的立体图,箭头所指为其正面,试画出这个零件的正面的正投影.【拓展探究】13.先观察下面的立体图形,再分别画出它的正面、左面、上面三个方向的正投影.【答案与解析】1.D解析:线段AB平行于投影面P时的正投影是线段,线段长等于正投影的长；线段AB倾斜于投影面P时的正投影是线段,线段长大于正投影的长；线段AB垂直于投影面P时的正投影是一个点.故选D.2.C解析:圆锥的正投影可能是带圆心的圆,故A不正确；圆柱的正投影可能是圆,故B不正确；球的正投影是圆,故C正确；正方体的正投影还有可能是长方形,故D不正确.故选C.3.B解析:该物体为五棱柱,根据投影的性质可知它的正投影应为矩形,且比前面矩形的宽大.故选B.4.D解析:木棒在投影面上的正投影的长度与木棒的摆放角度有关,但无论怎样摆都不会超过1.2米.故选D.5.相等解析:根据题意得平行四边形与投影面平行,即与光线垂直,故它的投影与其形状、大小完全相同,故面积相等.6.三角形或线段解析:当三角形和平面垂直的时候,其投影为一条线段,当三角形与平面的夹角不为90°时,其投影为三角形.故填三角形或线段.7.28米2解析:根据分析,涂色面积为5×2+4×2+5×2=28（米2）.8.解:(1)如图(1),线段AB垂直于投影面P时,它的正投影是一个点.(2)如图(2),线段AB平行于投影面P时,它的正投影是线段CD,与线段AB的长相等,即CD=AB=2.(3)如图(3),线段AB倾斜于投影面P时,它的正投影是线段C1D1,长度小于线段AB的长,C1D1===.9.解:如图.10.600πcm2解析:由题意得该圆柱的高为20cm,底面直径为20cm,则S=2××π+20π×20=600π(cm2),∴此圆柱的表面积为600πcm2.11.12π解析:由圆锥的正投影是腰长为5,底边长为6的等腰三角形,得圆锥的母线长为5,底面半径为3.根据勾股定理得高为4,再根据圆锥的体积公式V=Sh,得V=×π×32×4=12π.12.解:如图.精品文档精心整理13.解:它的正面、左面、上面三个方向的正投影依次如图.本节课以教材中的思考为背景导入新课,学生通过观察、分析、相互交流,初步感知正投影的概念,既复习了上节课的知识,又为本节课的学习打下了基础,导入流畅自然,学生易于接受,然后通过独立观察探究、小组合作交流、共同归纳总结等数学活动,在教师提出的问题的引导下,分别探究线段、正方形的正投影,得出正投影的一般性质,进一步培养学生抽象概括能力,发展学生的空间想象能力,由线段到正方形的探究过程,渗透了由特殊到一般的数学思想方法,提高了数学思维能力,最后的例题进一步巩固和提高学生对正投影的理解和掌握,整节课的教学设计思路清晰,目标明确,充分体现了学生在课堂上的主体性.本节课的重点是通过观察、思考及动手操作,抽象出正投影的概念和性质,培养学生空间想象能力和归纳总结能力,教学设计时,本以为影子是学生熟悉的生活情景,学生应该易于理解和掌握,所以在探究正投影的性质时,速度稍快些,结果有些学生缺乏空间想象能力,造成抽象概括其性质有困难,在以后的教学中,应注重培养学生空间想象及抽象概括能力,多给学生相互交流的时间和空间.。
