一、Mecal 机的机型简介：工作原理：本设备是一个半自动的压接设备，需要手工送线，模具自动送端子，压接的外观是由操作员的目测，压接参数由千分尺检测，正常生产时由压力监测器自动监测。
此设备为Komax 机不能生产的多线压接以及做为KOMAX 机单线压接的一种补充机型，本机为脚踏开关方式操作。
结构：安全罩: 在压接时起到保护作用,避免操作员在压接时将手伸进压接区造成安全事故的发生., 其上部有一个 门开关, 可在没关电 源时打开安全罩 起到自动 断 电的作 用.急停开关：只有在紧急情况下才使用此按钮,只要往里按一下即可关闭,打开时根据箭头指示旋转即可.一般不作关机作 用.计数器: 生产过程中为方便操作员能清楚自己生产的数量,如需要清零的话直接按下数字显示器下面的按钮即可.电源开关:在开机时将开关打在”1”的状态为开,打在”0”的状态为关,如人没在岗位上的话请将此开关打在”0”的状态下(即关闭).主要是为了避免其它岗位的人来到机器上乱动乱按导致设备损坏.压接区:压接处前面有一个压接槽口,可将导线放入进去进行压接,但手绝对不能伸进去,一般情况下只要手不伸进安全槽口内是不会有什么危险的,切记!不得将手伸进安全槽口内.小安全档块绝对不准私自拆卸,否则警告处分.安全罩 急停开关 电源开关压接 监测器数显千分尺压接电机 计 数 器压 接 区压接监测器:此设备是用来检测生产过程中产品的压接参数是否在工艺要求范围内. 使用时需要做LEARNING 先用短样进行压接,测量各压接参数,当压接参数合格后,直接按一下压力监测器上的ENT 键,再根据文件要求使用样品进行压接,一般压接5~8根.当压接监测器显示出将自动转换到所需要参数的5%公差范围,这时表示做Learning 成功。
主要的目的是为了检测生产过程中产品的压接状态。
.生产时，设备亮红灯的话，按下”CLR”键就可以清除了,但必须要检查亮红灯的产品是否符合工艺的各项要求,如符合,可继续生产,如产品符合而设备继续报警的话则通知ME 人员进行维修.如不符,则进行调整.CFM4000压接监控器此监控器和上面的一种 的作用是相同的做Learning 键项目 向下选择压接 向上 进入/确定单元1个/2个参数的公差范围请做测试 此灯亮表示压接正常清除键做Learning 键开机后按项目键进入MENU模式 ,然后选择LEARN后按确定键进入-在此模式下根据工艺标准存入5组数据正确的压接数据后自动后进入-在此模式下报警的话,按进入键就可以清楚该数据,对于报警线的检查同前种监测器一样需要检测其参数,符合工艺要求的可以继续生产,如仍报警则通知ME人员进行维修;不符合工艺要求,则需调整相关参数.做LEARNING:更换新看板，模具，压接控制，传感器及压接高度调整后，必须做Learning.更换端子送料方位:在模具为左送料时该端子的安装方式如此图所示,如模具为后送料时,请将安装端子旋转到机座的后 面并进行安装.压接模具:模具主要有两片上模和一个砧座(即下模),上模为线芯压接和绝缘层压接模片，模片在端子未到位或变形及各种端子安装不符合要求的情况下最易打坏模具,所以在安装端子时要特别注意端子是否变形、是否到位是比较重要的.二、生产操作指导：生产前的检查：上班前确定设备及量具是否有放行牌或合格证且放行日期是否在有效期内,模具是否完好无损,自检标识是否正确摆放,交接班本内的记录内容是否清楚明了，各按钮是否灵活可靠，并做好班次保养表里的保养内容端子盘压接冲头 压接模具传 感 器更换送料方位压接上模 压接下模送料爪端子模具1. 检验端子是否在下模的正上方（适用于所有气动送料模具）； 或上一个被剪掉的端子的切断点是否在下模的正上方（适用于机械送料 模具）。

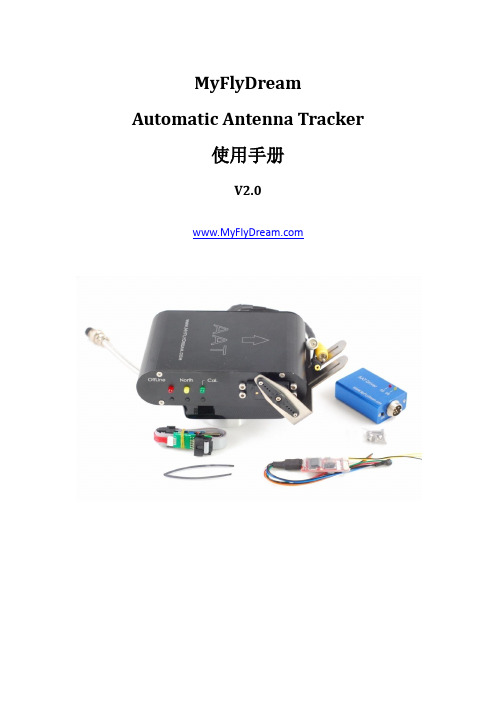

MyFlyDream Automatic Antenna Tracker使用手册V2.0注意事项感谢您购买MyFlyDream 自动跟踪云台系统(以下简称MFD AAT).请根据本文档熟悉本产品及其操作方法. 本产品是一款精密的机电设备. 请仔细阅读本文档以防止设备受损甚至引致人身伤害.本产品只适用于模型娱乐用途, 请在遵守当地相关法律规定的前提下使用. 因可靠性和精度受多个因素影响: 强烈的电磁干扰, 恶劣的GPS星况或者其他若干原因都可能导致不理想的效果. 使用本产品导致的所有风险和后果由用户承担.我们保留不停改进和提高产品性能的权利, 所以本文档的内容不一定与您手上的产品规格完全符合, 请到我们的网站下载本文档的最新版本:1.系统的组成1.MyFlyDream TrackerB编程器(固件升级用)3.热缩管4.MyFlyDream TeleFlyOSD5.3x8mm不锈钢螺丝及自锁螺母6.MyFlyDream AATDriver2.工作原理MFD AAT设计目的是为FPV系统提供全方位的信号接收能力.FPV飞行中,我们为了获得更好的视频信号接收质量, 希望采用高增益的接收天线. 但高增益的天线往往伴随着狭窄的有效角度. MFD AAT的设计就是为了解决FPV飞行时定向天线难以保持在最佳收发角度的问题.为了组成完整的系统,用户需要在飞机上安装TeleFlyOSD模块. TeleFlyOSD从飞机上的GPS 读取数据, 把飞机的坐标和高度信息进行编码调制, 通过无线的音频通道(通常会使用无线图传的伴音通道)发射回来.地面部分把接收到的音频信号后传给AATDriver. AATDriver对信号进行解调和解码,取得飞机的位置信息. 和初始坐标比较后, 得到飞机目前相对云台的方位角和距离,高度等信息. AATDriver把这些信息发送给云台. 云台驱动内部的舵机,使定向天线对准飞机所在的位置.3.性能参数MFD AAT系统内部有高质量的电器滑环,可以连续无限旋转而不产生线缆缠绕的问题.内建的电子罗盘使得系统可以即插即用, 无需额外的方向初始化操作.AATDriver：4.连接与调试1). TeleFlyOSD的安装TeleFlyOSD各部分简介引线颜色和功能*极限输出电流: 13V供电时<80ma, 8V供电时<120ma. 请注意所使用的GPS耗电量勿超出范围.连接TeleFlyOSDTeleFlyOSD既可以使用一个独立的GPS, 亦可与其他OSD共用一个GPS.使用独立的GPS请参考接线图A。
EAP企业管理软件平台销售跟踪模块使用说明书目 录1.销售跟踪与管理 (4)1.1公司管理工作流 (5)1.1.1 新增客户 (5)1.1.1.1新增信息 (6)1.1.1.2编辑信息 (7)1.1.1.3删除信息 (8)1.1.1.4查询信息 (9)1.1.1.5刷新信息 (9)1.1.1.6导出信息 (10)1.1.1.7打印信息 (10)1.1.2等待分配 (11)1.1.3 C类客户 (12)1.1.4 B类客户 (13)1.1.5 A类客户 (14)1.1.6准备合同 (15)1.1.7准备合同 (16)1.1.8状态跟踪 (17)2、编写约定 (20)2.1 通用格式约定 (20)2.2 图形界面格式约定 (20)2.3 鼠标操作约定 (20)2.4 按钮操作定义 (21)2.5 操作界面定义 (22)2.6 主子界面定义 (22)1. 销售跟踪与管理模块功能说明:(1) 客户基本信息管理:包括客户信息的新增和维护。
(2) 客户销售等级类别管理：包括分配业务员、销售过程中对客户销售等级的分配。
(3) 状态跟踪：用于查看不同客户的销售等级情况。
1.1公司管理工作流功能说明：(1) 此菜单项为工作流，即按既定流程可在此菜单项下的各子菜单项中对公司管理信息进行相应处理。
(2) 此菜单项的子菜单项之间的信息可满足多种发送要求。
如指定用户、上级组织结构等。
(3) 此菜单项的子菜单项可满足按多种要求查看。
如按职位查看、按状态查看等。
(4) 此菜单项的正常流程为：{新增客户}- >{等待分配}- >{C类客户}- >{ B类客户}- >{ A类客户}- >{准备合同}。
1.1.1 新增客户·操作说明1.单击“功能流程区”{销售跟踪与管理系统}- >{公司管理工作流}- >{新增客户}菜单项后，单击“工具栏”的【刷新】按钮将会显示如图1-1-1-1所示界面。
ME操作使用培训教程（V 1.2）1.启动及退出非编系统1.1 启动及退出用户可以双击桌面的ME快捷启动图标，或从开始菜单中启动ME非编系统。
（1）单击屏幕左下方的【开始】按钮，选择【程序】—【Dayang】—【应用程序】—MontageExtreme，即可启动ME。
（2）和其他Windows应用程序一样，ME在启动过程中会出现欢迎界面，图片下方将动态显示出组件装载进度。
（3）启动了ME之后，将会进入登陆窗口，在这里可以选择新建、打开最近编辑的项目、打开历史项目。
登陆界面中点击按钮，在弹出的“新建项目”窗口中输入项目名称，如myprj，选择相应的视频制式标准和视音频模板，确定后即可新建一个项目。
在创建项目时，我们还可以设置登录密码。
●如欲进行标清编辑，请选择PAL制（NTSC制地区请选择NTSC），并根据摄像机类型选择DVSD（Sony）、DV25、DV50（Panasonic）或其他。
●如欲进行高清编辑，请选择HD1080i-25（NTSC地区请选择HD1080i-2997），并选择HD_MPEG2I_100M_48kHz●如使用JVC ProHD系列摄像机，请根据摄像机记录格式选择720 25p、50p或1080 50i（4）在继续弹出的“是否修改项目设置”对话框中，我们可以进一步设置项目参数，选择“否”可直接进入非编系统。
经过短暂的加载过程，即可进入ME的主编辑界面：中的【退出】，在弹出的提示窗中确认退出。
1.2 项目参数设置ME是基于项目管理的编辑产品，启动系统时需要选择或新建项目，设置相应的视频制式标准和视音频模板。
初次启动项目时，系统会提示是否需要修改项目设置，选择“是”，则可进入项目参数设置窗口。
在进入项目后也可以通过主菜单【系统】-【系统参数设置】-【项目参数设置】进入项目参数设置窗口。
通常需要关注视频比例设置、高标清上下变换方式、采集和合成的参数。
2. 素材的准备2.1 视音频采集在节目编辑制作之前，我们首先要获得相关的媒体素材，最常用的方法是使用录像机或摄像机回放磁带，输出的信号经过非编中的硬件板卡进行处理，转变为可以编辑的素材。
