应变式称重传感器的选型核心参数一、引言在各种工业应用中，称重传感器扮演着至关重要的角色，它们用于测量和监控物体的重量和质量。
其中，应变式称重传感器因其高精度、可靠性和稳定性而备受青睐。
当我们要选择适合特定应用的应变式称重传感器时，有几个核心参数需要特别注意。
二、额定负载额定负载是指称重传感器所能承受的最大负荷。
在选型时，首先要明确被称量物体的最大重量范围，然后选择额定负载略大于这个范围的传感器。
在实际应用中，如果额定负载远远大于被称量物体的最大重量，会导致传感器的工作在较低范围，从而影响其精度和稳定性。
因此在选型时，要根据实际应用需求仔细考量额定负载。
三、灵敏度灵敏度是指传感器输出值随输入重量变化的敏感程度。
在选型中，选择合适的灵敏度可以保证称重传感器对重量变化的快速响应，并且能够提供所需的精度。
灵敏度通常以每伏特（或每伏特每牛顿）输出来衡量，选型时要结合被称量物体的重量变化情况来确定合适的灵敏度范围。
四、零点漂移零点漂移是指在无载荷时，传感器输出值的偏差。
零点漂移过大会导致测量误差增加，因此在选型时需要考虑传感器的零点漂移量。
正规厂家生产的传感器具有较小的零点漂移，通常可以通过定期校准来保证其工作稳定。
五、温度特性温度特性是指传感器在不同温度下工作时的性能变化。
某些应用场景下，被称量物体会受到温度影响，因此需要选用具有良好温度特性的传感器。
在选型时，要注意传感器的工作温度范围和温度影响对其测量精度的影响程度，以确保传感器在实际应用中能够提供可靠的测量结果。
六、结论在选择应变式称重传感器时，额定负载、灵敏度、零点漂移和温度特性是核心参数，对其合理选取可以保证称重传感器在实际应用中能够提供准确、稳定的测量结果。
根据实际需求，还需要考虑传感器材质、安装方式等因素，以确保选择到最合适的传感器。
个人观点和理解在实际工程项目中，选择合适的应变式称重传感器是至关重要的一环。
只有在充分了解并考虑各项核心参数的情况下，才能选取到最适合特定应用的传感器，从而保证工程项目的顺利进行。
电阻应变式称重传感器的原理和应变片技术2012/7/26阅随着科学技术与经济的发展进步，电子衡器作为百姓日常生活中一种贸易结算的手段，已经被广泛使用。
无论小到几公斤的电子计价秤，还是大到100多吨的电子汽车衡都是由称重传感器这一主要部件实现质量与电量的转换的。
因此对称重传感器的结构组成，工作原理及相关知识的阿了解，对于从事检定和修理方面的工作人员来说尤为重要。
下面就从几个方面对电阻应变式称重传感器作以具体介绍。
一、电阻应变式称重传感器的工作原理和结构电阻应变式称重传感器之所以能作为质量——电量的转换元件，是基于金属丝在受拉或受压后会发生弹性形变，其电阻值也随之产生相应的变化这一物理特性实现的。
当电阻应变片内金属丝受到外力作用发生弹性形变时，它的长度L，横截面s及电阻率P均会发生相应的变化。
电阻相对变化为电阻相对变化公式称重传感器接线图在钢制的弹性体上，成对地在纵向和横向上贴有R1，R2，R3，R4共4个电阻应变片，它们组成一个全桥式测量电路，如图所示。
图中A，c两点接人激励电压u，一般使用交流或直流电源供电，B，D两点为输出端，工作时将输出电压信号u。
这种桥式测量电路，可以灵敏地测量极微小的电阻变化。
当弹性体受物体的作用时，弹性体便产生弹性形变，粘在其表面的电阻应变片随其同步地变形，因而改变了它们的电阻值。
电阻应变片的长度L，截面积S，电阻率P均随之发生变化。
由于电阻应变片组成的桥式电路是平衡的，电阻应变片的电阻变化会引起电桥的不平衡，从而输出电压信号，该信号与物体的质量()成正比。
根据上述原理制成的应变式称重传感器主要由三部分组成，即弹性元件，电阻应变片和测量电路，用专门、十分严格的粘贴技术并通过连接线将这三者联系起来，就可以实现质量——电量信号之间的线性变换。
二，电阻应变片的主要技术特性1．灵敏度。
金属丝的灵敏度系数(Ko)是表示金属丝受力后，电阻的相对变化与轴向长度的相对变化之间的关系。
当金属丝制成应变片后，应变片的灵敏系数K就是一个新的量值了，而且K恒小于Ko。
理工大学现代科技学院《传感器原理与应用》课程设计设计名称应变式称重传感器设计专业班级测控11-2学号2011101471姓名玉堃同组人王鑫王海平设计日期2015年1月理工大学现代科技学院课程设计任务书注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大图纸不必装订）2.可根据实际容需要续表，但应保持原格式不变。
应变式称重传感器设计摘要粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。
本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小，从而为获得唯一需要的输出作了充分的准备。
设计者既可以运用有限元分析法经计算机程序（如果可能）来确定称重传感器所需要的尺寸，或运用本文所提供的公式来计算此尺寸。
通过某些假设得出的这些计算公式，另外还有电阻应变计的特性、应力形式、材料特征以及机械加工的偏差都会导致计算结果的一定误差。
在批量制造称重传感器前，应制造几个样机进行组装、测试和标定。
在某些工业中，如航天工业也许只需要一次性的称重传感器，为决定其非线性、重复性和滞后等误差，在使用前对其进行标定是十分重要的。
当计算机被应用于数据处理时，非线性、零点漂移及灵敏度变化，是很容易修正的。
如果称重传感器在使用时要经历强烈的温度变化和外部附加载荷的影响，我们应进行试验并测量出这些影响量所造成的误差。
如果某部分结构（如接头、销子、压杆）用来测量或是被用作称重传感器时，标定和测试就尤为重要了。
称重传感器设计包括许多方面，这里对其制造生产不予讨论，例如，需要对电阻应变计安装技术知识的全面了解，一些电阻应变计制造商提供技术资料的同时，还应提供电阻应变计安装的分类等。
关键词：传感器，电阻应变式，称重目录第一章方案设计 (3)第二章传感器设计 (3)2.1传感器的选择 (3)2.1.1电阻应变式传感器 (4)2.2 设计分析 (4)2.2.1应变片的测量电路 (4)2.2.2前级放大器部分 (6)2.2.3 A/D转换模块 (7)2.2.4控制模块 (8)2.2.5显示模块 (8)2.2.6键盘输入 (8)2.2.7 电源模块 (9)2.2.8 本部分总结 (9)2.3电路原理图 (10)2.3.1弹性元件的选择 (10)2.3.2 信号转换放大部分 (11)2.3.3 A/D转换部分（ICL7315） (12)2.3.4 单片机控制部分 (13)第三章软件设计 (13)3.1主程序流程图 (14)第四章课设小结 (15)参考文献 (16)第一章方案设计首先是通过压力传感器采集到被测物体的重量并将其转换成电压信号。

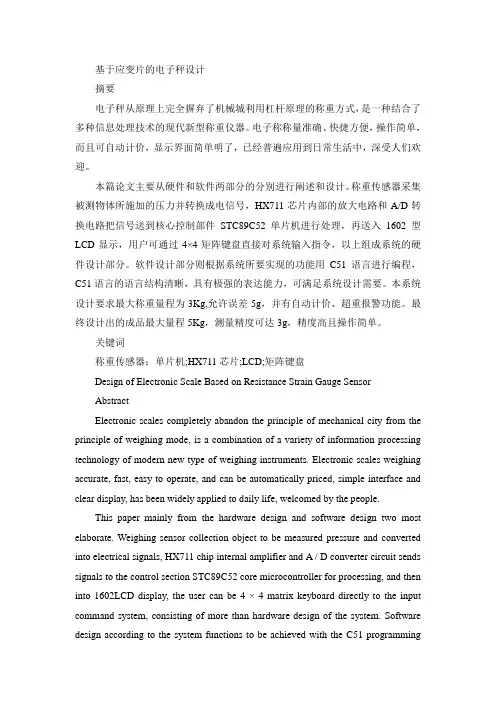

基于应变片的电子秤设计摘要电子秤从原理上完全摒弃了机械城利用杠杆原理的称重方式，是一种结合了多种信息处理技术的现代新型称重仪器。
电子称称量准确、快捷方便，操作简单，而且可自动计价，显示界面简单明了，已经普遍应用到日常生活中，深受人们欢迎。
本篇论文主要从硬件和软件两部分的分别进行阐述和设计。
称重传感器采集被测物体所施加的压力并转换成电信号，HX711芯片内部的放大电路和A/D转换电路把信号送到核心控制部件STC89C52单片机进行处理，再送入1602型LCD显示，用户可通过4×4矩阵键盘直接对系统输入指令，以上组成系统的硬件设计部分。
软件设计部分则根据系统所要实现的功能用C51语言进行编程，C51语言的语言结构清晰，具有极强的表达能力，可满足系统设计需要。
本系统设计要求最大称重量程为3Kg,允许误差5g，并有自动计价、超重报警功能。
最终设计出的成品最大量程5Kg，测量精度可达3g，精度高且操作简单。
关键词称重传感器；单片机;HX711芯片;LCD;矩阵键盘Design of Electronic Scale Based on Resistance Strain Gauge SensorAbstractElectronic scales completely abandon the principle of mechanical city from the principle of weighing mode, is a combination of a variety of information processing technology of modern new type of weighing instruments. Electronic scales weighing accurate, fast, easy to operate, and can be automatically priced, simple interface and clear display, has been widely applied to daily life, welcomed by the people.This paper mainly from the hardware design and software design two most elaborate. Weighing sensor collection object to be measured pressure and converted into electrical signals, HX711 chip internal amplifier and A / D converter circuit sends signals to the control section STC89C52 core microcontroller for processing, and then into 1602LCD display, the user can be 4 ×4 matrix keyboard directly to the input command system, consisting of more than hardware design of the system. Software design according to the system functions to be achieved with the C51 programminglanguage, clear language structure C51 language, with strong communication skills, to meet the system design requirements. The design requirements for the maximum weighing range 3Kg, tolerance ±5g, and automatic valuation, overweight alarm function. The final design of the finished maximum range 5Kg, the measurement accuracy of up to 3g, high precision and simple operation.Key WordsThe weighing sensor；MCU；HX711 chip；LCD；Matrix keyboard第一章绪论1. 背景介绍称重作为多数货品交易中一种必要的度量手段，自古以来一直被人们所重视，称重技术的一个重要参数就是质量。
电阻应变式称重传感器的设计《自动检测技术及仪表》课程设计题目:电阻应变式称重传感器的设计学院:专业:年级:姓名:学号:目录摘要 (2)一、称重传感器 (2)1、简介 (2)2、种类 (3)二、电阻应变式称重传感器及其设计 (3)1、电阻应变式称重传感器简介及工作原理 (3)2、传感器的设计概述 (5)3、设计传感器的工作原理 (6)4、传感器弹性元件结构 (7)5、传感器测量电路 (8)6、传感器的特性 (9)7、称重传感器常用技术参数 (11)8、传感器设计相关参数选择 (13)9、应用技术及应用领域 (16)三、总结 (17)四、参考资料 (17)1摘要称重传感器是电子衡器的核心部件，随着称重传感器技术不断发展和应用领域不断扩大，传感器越来越为人们所关注。
本文通过对传感器工作原理、分类及应用等的分析，介绍了一种基于双孔梁称重的电阻应变式传感器。
它可称量被试木材在某一时刻的重量，以计算该试材在该时刻的含水率。
该方法的准确度和稳定性不受木材材性影响，且与木材含水率不均性无关。
一、称重传感器1、简介称重传感器是知识密集、技术密集和技巧密集型的高技术产品。
研制和生产所涉及的内容多、离散大，技术密集程度高，边缘学科色彩浓，是多种学科相互交叉、相互渗透的结晶。
称重传感器是一种将质量信号转变为可测量的电信号输出的装置。
用传感器先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。
在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。
随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重2量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器。
电阻应变式称重传感器原理电阻应变式称重传感器原理电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。
下面就这三方面简要论述。
一、电阻应变片电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。
他的一个重要参数是灵敏系数K。
我们来介绍一下它的意义。
设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。
当这根电阻丝未受外力作用时，它的电阻值为R：R = ρL/S（Ω）（2—1）当他的两端受F力作用时，将会伸长，也就是说产生变形。
设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。
此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。
对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。
我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）用式（2--1）去除式（2--2）得到ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3）另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以ΔS/S = 2Δr/r （2—4）从材料力学我们知道Δr/r = -μΔL/L （2—5）其中，负号表示伸长时，半径方向是缩小的。
μ是表示材料横向效应泊松系数。
把式（2—4）（2—5）代入（2--3），有ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L= K *ΔL/L （2--6）其中K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７）式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。
太原理工大学现代科技学院《传感器原理与应用》课程设计设计名称应变式称重传感器设计专业班级测控11-2学号 71姓名李玉堃同组人王鑫王海平设计日期 2015年1月太原理工大学现代科技学院注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订）2.可根据实际内容需要续表，但应保持原格式不变。
应变式称重传感器设计摘要粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。
本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小，从而为获得唯一需要的输出作了充分的准备。
设计者既可以运用有限元分析法经计算机程序（如果可能）来确定称重传感器所需要的尺寸，或运用本文所提供的公式来计算此尺寸。
通过某些假设得出的这些计算公式，另外还有电阻应变计的特性、应力形式、材料特征以及机械加工的偏差都会导致计算结果的一定误差。
在批量制造称重传感器前，应制造几个样机进行组装、测试和标定。
在某些工业中，如航天工业也许只需要一次性的称重传感器，为决定其非线性、重复性和滞后等误差，在使用前对其进行标定是十分重要的。
当计算机被应用于数据处理时，非线性、零点漂移及灵敏度变化，是很容易修正的。
如果称重传感器在使用时要经历强烈的温度变化和外部附加载荷的影响，我们应进行试验并测量出这些影响量所造成的误差。
如果某部分结构（如接头、销子、压杆）用来测量或是被用作称重传感器时，标定和测试就尤为重要了。
称重传感器设计包括许多方面，这里对其制造生产不予讨论，例如，需要对电阻应变计安装技术知识的全面了解，一些电阻应变计制造商提供技术资料的同时，还应提供电阻应变计安装的分类等。
关键词：传感器，电阻应变式，称重目录第一章方案设计 (6)第二章传感器设计 (6)传感器的选择 (6)电阻应变式传感器 (7)设计分析 (8)应变片的测量电路 (8)前级放大器部分 (9)A/D转换模块 (11)控制模块 (12)显示模块 (12)键盘输入 (12)电源模块 (13)本部分总结 (14)电路原理图 (14)弹性元件的选择 (15)信号转换放大部分 (15)A/D转换部分（ICL7315） (16)单片机控制部分 (18)第三章软件设计 (18)主程序流程图 (19)第四章课设小结 (20)参考文献 (21)第一章方案设计首先是通过压力传感器采集到被测物体的重量并将其转换成电压信号。
输出电压信号通常很小，需要通过前端信号处理电路进行准确的线性放大。
放大后的模拟电压信号经A/D转换电路转换成数字量被送入到主控电路的单片机中，再经过单片机控制译码显示器，从而显示出被测物体的重量。
我们的设计原则是：采用模块化的设计方法，各模块、部分也尽量应用集成芯片，这样及保证了精度有可使设计简单化。
按照设计的基本要求，系统可分为三大模块，数据采集模块、控制器模块、人机交互界面模块。
其中数据采集模块由压力传感器、信号的前级处理和A/D转换部分组成。
转换后的数字信号送给控制器处理，由控制器完成对该数字量的处理，驱动显示模块完成人机间的信息交换。
图1—1电子秤模块设计图第二章传感器设计传感器的选择传感器的定义：能感受规定的被测量，并按照一定规律转换成可用输出信号的器件或装置。
通常传感器由敏感元件和转换元件组成。
其中敏感元件指传感器中能直接感受被测量的部分，转换部分指传感器中能将敏感元件输出量转换为适于传输和测量的电信号部分。
传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。
因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。
表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。
目前对于压力测量的传感器件大致有：压电传感器、电容传感器、电阻应变片传感器等。
电阻应变式传感器电阻应变式传感器是一种利用电阻应变效应，将各种力学量转换为电信号的结构型传感器。
电阻应变片式电阻应变式传感器的核心元件，其工作原理是基于材料的电阻应变效应，电阻应变片即可单独作为传感器使用，又能作为敏感元件结合弹性元件构成力学量传感器。
应变片式传感器有如下特点：（1）应用和测量范围广，应变片可制成各种机械量传感器。
（2）分辨力和灵敏度高，精度较高。
（3）结构轻小，对试件影响小，对复杂环境适应性强，可在高温、高压、强磁场等特殊环境中使用，频率响应好。
（4）商品化，使用方便，便于实现远距离、自动化测量。
通过对传感器分析，最终选择电阻应变片式传感器。
)(434211R R R R R R E +-+= 设计分析应变片的测量电路电阻应变片把机械应变信号转换为△R/R 后，由于应变量及相应电阻变化一般都很微小，难以直接精确测量，且不便处理。
因此，要采用转换电路把应变片的△R/R 变化转换成电压或电流变化。
其转换电路常用测量电桥。
下图为一直流供电的平衡电阻电桥，in E 接直流电源E ：图2—1全桥电路称重传感器就是应用了应变片及其全桥测量电路。
图2—2 数字电子称原理框图当电桥输出端接无穷大负载电阻时，可视输出端为开路，此时直流电桥称为电压桥，即只有电压输出。
当忽略电源的内阻时，由分压原理有：AD AB BD o u u u u -==))((43214231R R R R R R R R E ++-•3421R R R R =[][][])()()()()()(22R R R R R R R R E R R R R uo ∆-+∆+∆-+∆+∆--∆+=E R R •∆== （）当满足条件R1R3=R2R4时，即（）o u =0，即电桥平衡。
式（）称平衡条件。
应变片测量电桥在测量前使电桥平衡，从而使测量时电桥输出电压只与应变片感受的应变所引起的电阻变化有关。
若差动工作，即R1=R-△R,R2=R+△R,R3=R-△R ，R4=R+△R,按式（），则电桥输出为E k ε= （）题目要求称重范围0～1Kg,满量程量误差不大于±，考虑到秤台自重、振动和冲击分量，还要避免超重损坏传感器，所以传感器量程必须大于额定称重。
我们选择的是电阻应变片压力传感器，量程为1Kg ，精度为% ，满足本系统的精度要求。
前级放大器部分采用专用仪表放大器AD620。
此芯片内部采用差动输入，共模抑制比高，差模输入阻抗大，增益高，精度也非常好，且外部接口简单。
AD620,接口如下图所示：图2—3 AD620仪表放大结构图电路的工作原理：A1，A2工作在负反馈状态，其反相输入端的电压与同相输入端的电压相等。
即RG两端的电压分别为VIN+,VIN-。
因此Ig=Vin+-Vin-/RG （）设电阻R1=R2=R，则A1，A2两输出端的电压差为U12= Ig（R1+R2+Rg）=(Vin+-Vin-)(1+2R/Rg) （）比较两式可得：VO=-U12=-(Vin+-Vin-)(1+2R/Rg) （）则放大器的增益Av为Av=Uo/(Vin+-Vin-)=-(1+2R/Rg) （）仅需调整一个电阻Rg就可以方便的调整放大器的增益，由于整个电路对称，调整时不会造成共模抑制比的降低。
在接口图中，通过改变可变电阻R3的阻值，来改变放大器的增益，放大器的计算公式如下：G=Ω/R3+1 （）AD620具有体积小，功耗低，精度高，噪声低，和输入偏置电流偏低的特点。
其最大输入偏置电流为20nA，这一参数反应了他的高输入阻抗。
AD620在外接电阻R0时，可实现1到1000内的任意增益，工作电源范围为+到+-18V，最大电源电流为，最大输入失调电压为125uV，频带宽度为120Khz（在G=120）A/D转换模块双积分型A/D转换器：双积分型ADC是间接型A/D转换器，其基本原理是首先对未知的输入电压进行固定时间的积分，然后转向对标准电压进行反向积分至积分输出电压为零（返回起始值），则标准电压的时间正比于输入电压。
输入电压越大，反向积分时间越长。
用高频率时钟脉冲来测量标准积分时间，即可得到输入电压对应的数字代码。
双积分型A/D转换器转换精度高（如：ICL7135），具有精确的差分输入。
其输出阻抗高，可自动调零，具有超量程信号，全部输出与TTL电平兼容。
双积分型A/D转换器具有很强的抗干扰能力。
对正负对称的工频干扰信号积分为零，所以对50HZ的工频干扰抑制能力特强，对高于工频干扰（例如噪声电压）也具有良好的滤波作用。
只要干扰电压的平均值为零，对输出就不产生影响。
尤其对本系统，缓慢变化的压力信号，很容易受到工频信号的影响。
故而采用双积分型A/D转化器可大大降低对滤波电路的要求。
作为电子秤精度上14位的A/D足以满足要求。
另外双积分型A/D转化器具有：抗干扰能力强和精确差分输入，低廉的价格等优势。
综合分析其优点和缺点，我们最终选择了精度为10Kg/+-20000=+的ICL7135。
控制模块AT89C51单片机特点能与MCS-51 兼容，有 4K字节可编程闪烁存储器，寿命能够达到1000写/擦循环，数据可以保留时间长达10年，全静态工作：0Hz-24MHz，三级程序存储器锁定，128×8位内部RAM，32可编程I/O线，两个16位定时器/计数器，5个中断源，可编程串行通道，低功耗的闲置和掉电模式，片内振荡器和时钟电路。
所以选用AT89C51单片机。
显示模块显示部分主要可以分为：LED数码管显示和LCD液晶显示。
LCD具有低功耗，可视面大，画面友好及抗干扰能力强等功能，其显示技术已经得到广泛的应用。
下面具体介绍LCD显示。
由于本次设计的显示模块需要显示多位数字，如果采用数码管显示的话将会占用多个单片机I/O口,使得电路变得更为复杂。
所以选用1602LCD。
键盘输入键盘输入是人机交互界面中重要的组成部分，它是系统接受用户指令的直接途径。
操作者通过键盘向系统发送各种指令或置入必要的数据信息。
因此键盘模块设计的好坏，直接关系到系统的可靠性和稳定性。
键盘是由若干个按键开关组成，键的多少根据单片机应用系统的用途而定。
键盘由许多键组成，每一个键相当于一个机械开关触点，当键按下时，触点闭合，当键松开时，触点断开。
单片机接收到按键的触点信号后作相应的功能处理。
相对于单片机系统来说键盘接口信号是输入信号。
矩阵式键盘设计矩阵式键盘又叫行列式键盘。
用 I/O 口线组成行、列结构，按键设置在行列的交点上。
例如，用 2×2 的行列结构可构成 4 个键的键盘，4×4 行列结构可构成 16 个键的键盘。
图2—3为 4×4 矩阵键盘，采用矩阵键盘。
图2—4 4×4 矩阵键盘电源模块系统需要多种电源，单片机需要±5V,A/D转换需要±5V，+1V，传感器需要+10V以上的线性电压。
